ICT 15 A - Tracteur JONSERED - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Tracteur agricole
Modèle	Non précisé
Puissance moteur	Non précisé
Type de moteur	Diesel
Transmission	Non précisé
Nombre de vitesses	Non précisé
Poids	Non précisé
Capacité du réservoir	Non précisé
Type de roues	Non précisé
Hauteur	Non précisé
Largeur	Non précisé
Longueur	Non précisé
Freins	Hydraulique
Direction	Hydraulique
Capacité de levage	Non précisé
Équipement électrique	12V
Utilisation recommandée	Agriculture générale

FOIRE AUX QUESTIONS - ICT 15 A JONSERED

Comment démarrer la tronçonneuse Jonsered ICT 15 A ?

Pour démarrer la tronçonneuse, assurez-vous que le coupe-circuit est en position 'ON', tirez sur le starter, puis tirez lentement sur la corde de démarrage jusqu'à ce que vous ressentiez une résistance. Ensuite, tirez rapidement pour démarrer le moteur.

Que faire si la tronçonneuse ne démarre pas ?

Vérifiez d'abord le niveau de carburant et assurez-vous qu'il y a suffisamment d'huile dans le réservoir. Assurez-vous également que le filtre à air est propre. Si le problème persiste, consultez le manuel d'utilisation pour d'autres vérifications.

Comment entretenir la chaîne de la tronçonneuse ?

Il est important de garder la chaîne affûtée et bien lubrifiée. Utilisez une lime pour affûter les dents et vérifiez régulièrement le niveau d'huile dans le réservoir de lubrification de la chaîne.

Quelle est la longueur maximale de coupe de la Jonsered ICT 15 A ?

La Jonsered ICT 15 A a une longueur de guide de 38 cm, ce qui lui permet de couper des branches d'un diamètre allant jusqu'à 30 cm selon le type de bois.

Comment changer la chaîne de la tronçonneuse ?

Pour changer la chaîne, dévissez la vis de tension de la chaîne, retirez le couvercle de la chaîne, enlevez l'ancienne chaîne et placez la nouvelle en vous assurant qu'elle est orientée correctement. Remettez le couvercle et resserrez la vis de tension.

Quels équipements de sécurité devrais-je porter lors de l'utilisation de la tronçonneuse ?

Il est recommandé de porter des lunettes de protection, des gants, un casque anti-bruit, des chaussures de sécurité et des pantalons de protection pour éviter les blessures.

Comment stocker la tronçonneuse correctement ?

Avant de stocker la tronçonneuse, videz le réservoir de carburant, nettoyez la chaîne et le guide, puis rangez-la dans un endroit sec et frais, à l'abri de la poussière et de l'humidité.

Que faire si la chaîne se bloque pendant l'utilisation ?

Si la chaîne se bloque, éteignez immédiatement le moteur, débranchez le bougie d'allumage pour éviter tout démarrage accidentel, puis vérifiez la tension de la chaîne et retirez les débris qui pourraient obstruer le mouvement.

Quelle est la garantie pour la Jonsered ICT 15 A ?

La garantie pour la Jonsered ICT 15 A est généralement de 2 ans à partir de la date d'achat, mais cela peut varier selon le revendeur. Vérifiez votre reçu ou contactez le service client pour plus de détails.

MODE D'EMPLOI ICT 15 A JONSERED

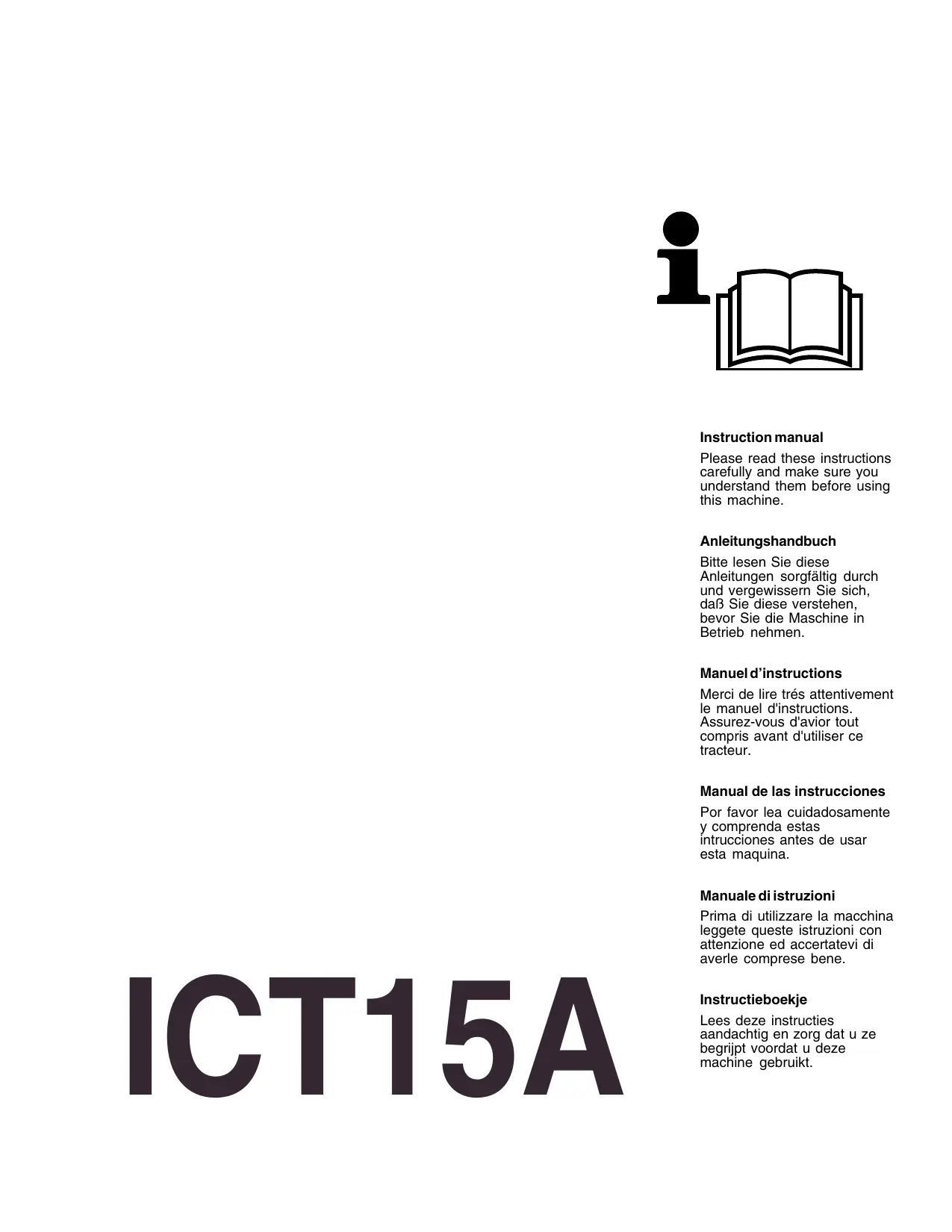

Manuel d'instructions

Merci de lire très attentivement le manuel d'instructions. Assurez-vous d'avoir tout compris avant d'utiliser ce tracteur.

Description du fonctionnement.

Entretien et réglages.

Recherche des pannes.

Nous nous réservons le droit d'apporter des modifications sans avis préalable.

• Lisez toutes les instructions soigneusement. Familiarisez-vous avec les commandes pour apprendre à utiliser efficacement cette machine.
• N'autorisez jamais les enfants ou les personnes qui ne connaissent pas le manuel d'instructions à utiliser cette tondeuse. La réglementation locale peut de plus interdire l'utilisation de la tondeuse à partir d'un certain âge.
• Ne tondez jamais à proximité de personnes, d'enfants ou d'animaux.
• N'oubliez pas que tout utilisateur est responsable des accidents ou dommages causés à une autre personne ou aux objets de sa propriété.
• Tous les utilisateurs doivent rechercher et obtenir une formation personnelle sérieuse et pratique qui devra insister sur:
• la nécessité absolue d'être attentif et concentré lorsqu'on utilise une autoportée,
• le fait qu'une autoportée glissant sur une pente ne s'arrête pas lorsqu'on appuie sur la pédale de frein.

Les raisons principales d'une perte de contrôle sont :

a) l'adhérence insuffisante des pneus, b) une conduite trop rapide, c) un freinage insuffisant, d) une tondeuse non adaptée aux conditions d'utilisation, e) une mauvaise appréciation des contraintes résultant du type de terrain à entretenir et, tout particulièrement, de la présence de pentes sur ce terrain, f) l'accrochage incorrect d'une remorque et la mauvaise répartition du poids.

II. Préparation

• Pendant que vous tondez, portez uniquement des chaussures solides et des pantalons longs. Ne tondez jamais pieds nus ou en sandales.
• Contrôlez systématiquement et soigneusement l' état de la surface à tondre et enlevez tous les objets susceptibles de devenir des projectiles lors du passage de la machine.
• ATTENTION - L'essence est très inflammable.
• écipients approuvés.
• Remplissez toujours le réservoir à essence à l'air libre et ne fumez pas pendant que vous le remplissez.
• Remplissez le réservoir d'essenc 'enlevez jamais le bouchon du réservoir d'essence et ne rajoutez jamais d'essence quand le moteur est en marche ou pendant qu'il est chaud.
• Si vous avez renversé de l'essence, poussez la tondeuse hors du lieu où l'essence a été renversé e démarrez aucun outil l s'évapore.
• Remplacez les pots d'échappement défectueux.
• Avant d'utiliser votre autoportée, vérifiez toujours que les lames, les boulons de lame et l'unité de coupe ne soient pas usés ou endommagés. Remplacez toujours les deux lames ensemble de façon à éviter tout problème d'équilibrage.
• Avant d'intervenir sur le carter de coupe, vérifiez toujours que les lames sont toutes à l'arrêt.

III. Utilisation

• Ne démarrez jamais le moteur à l'intérieur d'un bâtiment où des vapeurs dangereuses de monoxyde de carbone pourraient s'être accumulées.
• Tondez uniquement à la lumière du jour ou avec une bonne lumière artificielle.
• Avant de démarrer le moteur, assurez-vous que toutes les commandes du tracteur sont bien au point mort, notamment l'embrayage des lames et le levier de boîte de vitesses.
• N'utilisez pas de plus de 10 degrés.
• Rappelez-vous qu'il n'existe pas de pente "sûre". Il faut faire très attention quand vous conduisez :
• Ne vous arrêtez pas et .
• Embrayez doucement et n'arrêtez jamais votre tracteur dans une pente, spécialement quand vous la descendez.
• Conduisez toujours lentement dans les pentes, tout comme dans les virages étroits.
• Faites attention aux irrégularités du terrain.
• Faites attention quand vous tirez des charges ou lorsque vous utilisez un équipement lourd.
• N'utilise que les points de charnière de la barre d'attelage approuvés.
• Limitez-vous aux charges que vous pouvez contrôler avec sécurité.
• Ne tournez pas trop brutalement. Soyez très prudent quand vous conduisez en marche arrière.
• N'utilise que les masses de roues ou contrepoids qui vous sont conseillés dans le manuel d'instructions.
• Faites devez utiliser le tracteur près d'une route ou quand vous devez traverser une route.
• Arrêtez toujours les lames quand vous devez traverser une surface autre que du gazon.
• Quand vous montez ou démontez des accessoires, ne les utilisez jamais et ne les déposez jamais à proximité de celui-ci.
• N'utilisez jamais le tracteur avec un bac, un déflecteur ou un insert broyeur défectueux, ou encore sans bac ni déflecteur. Pour tondre, même en fonction broyage, il faut impérativement, pour votre sécurité, que soit le bac, soit le déflecteur (option), soient positionnés à l'arrière du tracteur.
• Ne modifiez -dessus de son régime normal, car cela peut être dangereux. Avant de quitter le siège :
• débrayez les lames et abaissez le carter de coupe,
• mettez le levier de vitesse au point mort et enclenchez le frein de parking,
• arrêtez le moteur et enlevez les clés,
• D (s) fil(s) de la bougie d'allumage ou enlevez la clé de contact.
• avant de retirer l'insert broyeur ou avant de retire
• avant de contrôler, nettoyer ou travailler sur l'unité de coupe,
• Avant de retirer un objet coincé dans la tondeuse. Dans ce cas, inspectez aussitôt la machine pour vous assurer qu'elle n'est pas endommagée et, si nécessaire, faites ou faites faire impérativement les réparations avant de la remettre en marche et de la faire fonctionner.
• S , vérifiez immédiatement l'unité de coupe.
• Débrayez systématiquement les lames quand le tracteur n'est pas utilisé ou quand vous doivent le transporter.
• Débrayez les lames puis arrêtez le moteur:
• avant de faire le plein d'essence,
• avant d'enlever le collecteur,
• avant de régler la hauteur de coupe,
• Une fois le démarr ondre, abaissez la commande de gaz au minimum avant de couper le moteur.

Si le moteur est fourni avec une vanne d'arrêt, fermez l'arrivée d'essence quand vous avez fini de tondre.

IV. Entretien et entreposage

Assurez-vous que tous les écrous, boulons et vis sont bien serrés pour être certain que l'équipement est prêt à fonctionner dans de bonnes conditions. - N'entreposez jamais le tracteur avec de l'essence dans le réservoir, dans un bâtiment où les vapeurs pourraient s'enflammer au contact d'une flamme ou d'une étincelle d'allumage. - Attendez le refroidissement du moteur avant d'entreposer le tracteur dans un espace clos. - Pour supprimer les risques d'incendie, assurez-vous que le moteur, le pot d'échappement, le logement de la batterie et le réservoir d'essence ne sont pas encrassés par l'herbe, les feuilles ou la graisse. - Vérifiez souvent le collecteur pour vous assurer qu'il est propre et qu'il n'est pas déformé. - Pour votre sécurité, remplacez systématiquement les pièces usées ou détériorées. - Si le réservoir d'essence doit être vidangé, procédez à cette opération à l'extérieur. - Sur les tondeuses multi-lames, n'oubliez pas que la rotation d'une lame peut entraîner celle des autres. - Quand le tracteur est garé, entreposé ou tout simplement non utilisé, réglez la hauteur de coupe dans la position la plus basse.

ATTENTION : Débranchez toujours le fil de bougie d'allumage et, pour prévenir les démarrages accidentels, posez-le de telle sorte qu'il ne puisse en aucun cas entrer en contact avec la bougie d'allumage lors du montage, du transport, des réglages et des réparations.

Ces symboles peuvent figurer sur le tracteur ou dans les publications fournies avec le produit. Apprenez à comprendre la signification de ces symboles.

• Monter la boulonnerie d'arbre de direction sur les orifices souhaités, puis installer la vis hexagonale et l'écrou frein. Bien serrer le tout.
• Positionner le cache sur la colonne de direction. S'assurer que les ergots du cache colonne de direction sont bien clipés dans les quatre orifices du tableau de bord.
• Enlevez le manchon de direction du volant et glissez-le sur l'arbre de rallonge. Vérifiez que les roues avant sont bien alignées droit vers l'avant et positionnez le volant sur le moyeu.
• Positionner la grande rondelle plate, la rondelle frein et le boulon hexagonal 3/8ème. Visser fortement.
• Encliqueter le cache volant dans le volant de direction.

1. Arbre d'extension

Enlevez le bouton de réglage et la rondelle plate qui fixent le siège à l'emballage de carton et mettez-les de côté pour l'assemblage du siège au tracteur.

Pivotez le siège vers le haut et enlevez-le de l'emballage de carton. Débarrassez-vous de l'emballage de carton.

Placez le siège sur sa cuvette pour positionn sur le gros orifice fendu placé dans la cuvette.

Poussez sur le siège pour accroch dans le trou oblong et tirez le siège vers l'arrière du tracteur.

Le siège peut être ajusté individuellement par rapport à la pédale de frein et d'embrayage. Ajustez le siège pour avoir une position assise correcte en le déplaçant vers l'avant ou vers l'arrière. Serrez à fond la vis de réglage (2).

Vérifier que le cordon est correctement branché à l'interrupteur et à la sécurité (3) sur le support du siège.

1. Cache batterie
2. Vis
3. Câble positif (+)
4. Câble négatif (-)
5. Capot
6. Polarités de la batterie
7. Batterie

1. Accudeksel
2. Schroef
3. Câble positif (+)
4. Câble négatif (-)
5. Stootwand
6. Accuklem
7. Accu

Mise en place de la batterie

REMARQUE : Si la batterie est mise en service après le mois et l'année indiqués sur l'étiquette, chargez-la durant une heure au moins à 6-10 ampères.

DANGER : Avant d'installer la batterie, prenez la précaution d'enlever gourmette, montre, bracelet, bague, etc. Leur contact avec la batterie pourrait causer des brûlures.

Enlevez le cache de la batterie.

DANGER : La borne positive doit être connectée la première pour éviter les étincelles dues à une mise à la masse accidentelle.

Enlever les capuchons de protection des bornes et les mettre de côté. Positionner la batterie dans son logement. Les polarités de la batterie doivent être tournées vers l'extérieur. Commencer par brancher le câble rouge au pôle positif, puis le câble noir de la masse au pôle négatif. Fixer les deux câbles à l'aide des vis et des écrous. Lubrifier les bornes de la batterie avec de la graisse résistante à l'eau. Remettre de nouveau le cache batterie.

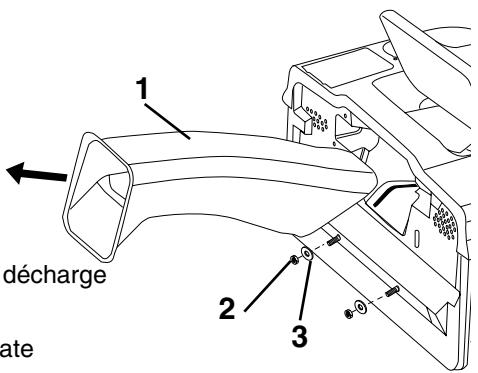

F. Assemblage des composants du collecteur

1. Manche de décharge
2. 3/8 Écrou
3. Rondelle Plate
4. Retirer la goulotte d'éjection d'herbe. Pour ce faire, libérer les deux attaches à l'arrière du tracteur et tirer la goulotte d'éjection hors de son logement.
5. Enlever les deux écrous de 3/8" et les rondelles plates des boulons placés sur la plaque d'arrêt du tracteur.

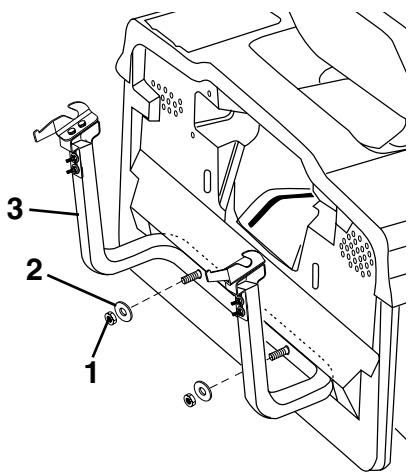

1. Contre Écrou
2. Rondelle plate
3. Tube de support
4. À trille de l'herbe sur la plaque postérieure, comme le montre la figure.

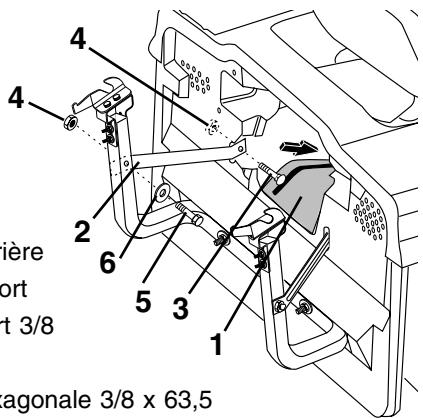

1. Porte (trappe) arrière
2. Console de support
3. Boulon de support 3/8
4. Contre-écrou 3/8
5. Boulon à tête hexagonale 3/8 x 63,5
6. Rondelle plate 10,3 (13/32")
7. En mainte 3/8 x 19 mm et les écrous prévus à cet effet. Bien serrer.
8. Assembler les deux étriers de support sur l'extérieur du tube de soutien du dispositif de récolte de l'herbe, à l'aide de deux boulons de diamètre intérieur de 13/32" et des contre-écrous de 3/8 x 63,5 mm prévus à cet effet.

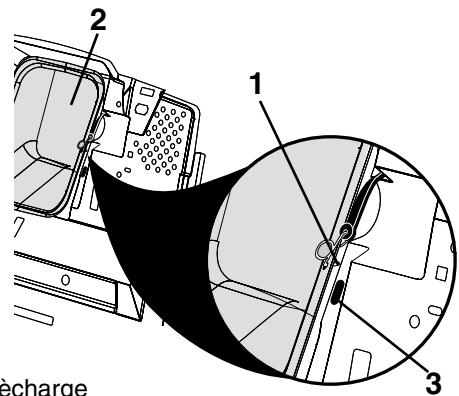

1. Crochets
2. Manche de décharge
3. Fente de la plaque arrière
4. Replacer la goulotte d'éjection d'herbe dans son logement. La fixer avec les deux attaches.

REMARQUE : le crochet de courroie doit passer par le trou de la glissière de déchargement. Ne laissez pas le crochet s'accrocher à l'intérieur de la fente de la plaque arrière du tracteur. Ceci permettra à la glissière de déchargement de flotter avec le carter de tondeuse pendant la tonte d'un terrain inégal.

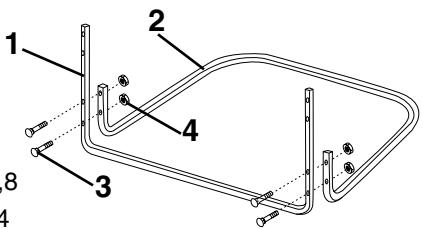

1. Tube antérior
2. Tube inférieur d'ensacheur
3. Boulons 1/4 x 50,8
4. Contre-écrous 1/4

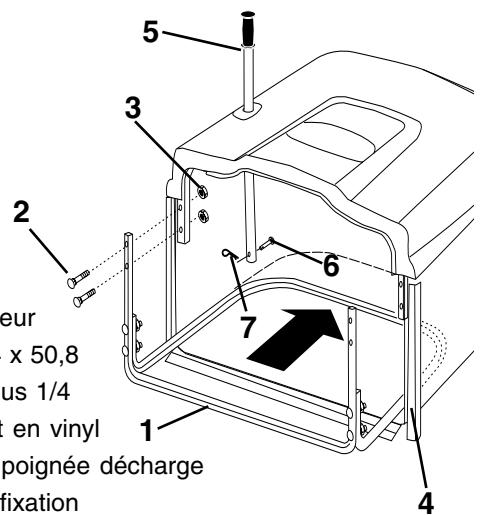

1. Tube antréieur
2. Boulons 1/4 × 50,8
3. Contre-écrous 1/4
4. Revêtement en vinyle
5. Tube de la poignée de décharge
6. Ressort de fixation
7. Goupille de fixation

1. Poignée de l'insert broyeur
2. Goupille de fixation
3. Axe
4. Tête de l'insert broyeur

Pour assembler le collecteur

REMARQUE : Pour faciliter l'assemblage, vous pouvez obtenir l'aide d'une autre personne pour remonter le ramasse-herbe.

• Assemblez les tubes ramasse-herbe en utilisant les quatre (4) boulons de chariot 1/4 x 50,8 mm et écrous frein fournis. Serrez solidement.
• Glissez l'assemblage d à l'intérieur du ramasse-herbe.
• Assemblez les tubes d'avant et supérieurs du ramasse-herbe en utilisant les quatre (4) boulons de chariot 1/4 x 50,8 mm et écrous frein fournis. Serrez solidement.

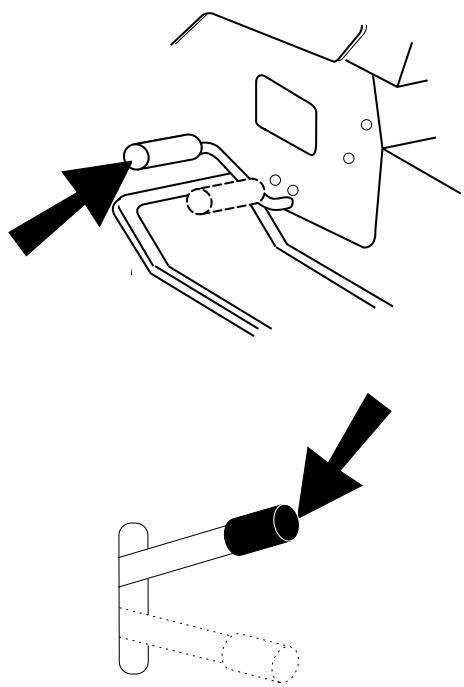

• Mettez tous les revêtements en vinyle sur les tubes d'ensacheur.
• Insérez la poignée de décharge de l'ensacheur dans l'ouverture de la partie supérieure de l'ensacheur, assemblez et fixez-la avec l'écrou de fixation.

REMARQUE : Pour une utilisation ultérieure, peut être enlevée de manière que la poignée puisse être utilisée pour déboucher la manche au cas où celle-ci serait bouchée.

Pour un bel aspect et un fonctionnement optimisé du collecteur, il faut l'ajuster. Il doit y avoir un jeu de 6 mm (1/4") à 9 mm (3/8") entre le collecteur et la partie arrière du tracteur, et le capot du collecteur doit se situer au même niveau que le capot arrière du tracteur.

Réglage horizontal

• Desserrez légèrement les écrous qui fixent les supports du côté droit et du côté gauche pour le réglage horizontal. Desserrez-les juste assez pour que les supports gardent leur position, mais puissent être déplacés.
• Déplacez les supports vers l'avant ou vers l'arrière de la quantité que vous désirez pour que l'ensemble du ramasse-herbe puisse se déplacer. Bien resserrez les écrous.

Réglage vertical

• Desserrez légèrement les écrous qui fixent les supports du réglage vertical. Desserrez-les juste assez pour que les supports gardent leur position, mais puissent être déplacés.
• Déplacez les supports vers le haut ou vers le bas de la quantité que vous désirez pour que l'ensemble du ramasse-herbe puisse se déplacer. Bien resserrez les écrous.
• Positionnez le bac sur les plaques d'accrochage afin d'en vérifier l'ajustement. Si le résultat n'est pas conforme aux instructions, répétez l'opération jusqu'à atteindre un ajustement parfait.

Pour assembler l'insert broyeur

• Enlever l'arrêt-ressort et le pivot de la poignée.
• Insérer la tête de l'insert dans la poignée. Vérifier que les lettres (A) et (B) sont du même côté sur la tête de l'insert et sur la poignée, et qu'elles sont visibles du dessus une fois l'insert posé sur le sol.
• Insérer l'axe et le fixer avec la goupille réservée à cet effet. Pour installer l'insert ou pour passer d'une fonction à l'autre, se reporter au chapitre 5 du manuel précédent.

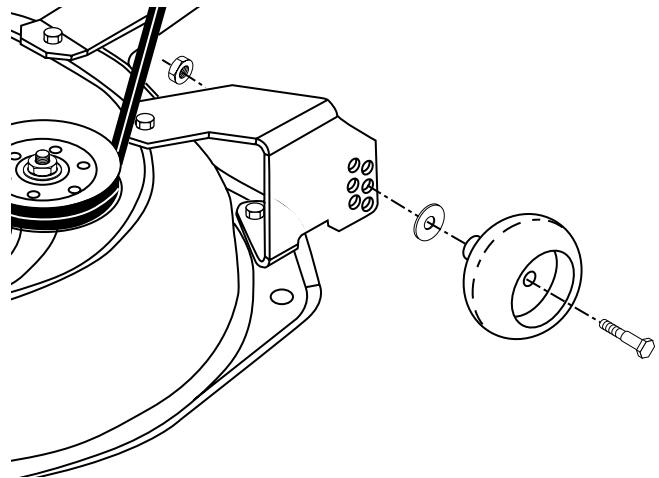

Les supports de roue sont bien réglés quand ils se trouvent un peu hors du terrain pendant que la tondeuse est dans la position de hauteur de coupe désirée.

• Réglez les supports de roue quand le tracteur est sur un terrain plat.
• Réglez la tondeuse à la hauteur de coupe désirée.
• Lorsque la tondeuse est réglé , les supports de roue doivent être montés de manière à être légèrement dégagés du sol trou approprié avec un boulon à épaulement, une rondelle 3/8 et un écrou frein 3/8-16, puis serrez à fond.
• Répétez l'opération pour l'autre côté même trou de réglage.

Emplacement des commandes

1. Interrupteur des phares.
2. Commande de dégivrage et de starter.
3. Pédale de frein et d'embrayage.
4. Embrayage et débrayage de la boîte de vitesses.
5. Embrayage et débrayage du groupe de coupe.
6. Abaissement et relevage du plateau de coupe.
7. Serrure de contact.
8. Frein de parking.

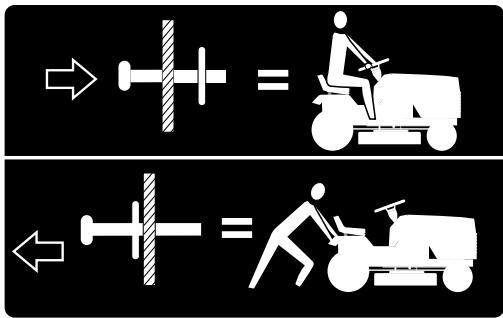

9. Bloquage et débloquage de la roue libre.
10. Réglage de la hauteur de coupe.

1. Interrupteur des phares

1. Interrupteur d'éclairage

2. Commande de démarreur

La commande de gaz permet de régler le régime moteur et donc la vitesse de rotation des lames. En poussant la manette tout en haut, on enclenche le starter. Quand on ramène la manette tout en bas, le moteur tourne au ralenti. Entre ces deux positions maximales se trouve le régime optimal pour la tonte, signalé par une encoche dans le rail où se déplace la manette.

1. Pédale de frein et d'embrayage

En enfonçant cette pédale, on freine et en même temps on débraye la transmission.

3. Pédale de frein et d'embrayage

4. Embrayage et débrayage de la boîte de vitesses

Le levier peut être amené à quatre positions différentes :

N = Position neutre (pas d'entraînement)

S = Conduite F = Conduite rapide

R - Marche arrêt

Le levier peut passer progressivement de S à F pour obtenir la vitesse désirée.

5. Embrayage/débrayage du groupe de coupe

Amener le levier vers l'avant pour enclencher l'accouplement du groupe de coupe. Les courroies d'entraînement sont alors tendues et les couteaux commencent à tourner. Amener le levier vers l'arrière pour débrayer le groupe de coupe. Les couteaux sont alors freinés par les sabots qui viennent contre les poulies.

6. Abaissement et relèvement du plateau de coupe

Tirer le levier vers l'arrière pour relever rapidement le carter de coupe quand il passe sur une surface accidentée. Pour le transport, le carter de coupe doit être dans sa position la plus haute (relevé au maximum). Pour cela, tirer le levier vers l'arrière jusqu'à ce qu'il se bloque. Pour abaisser le carter de coupe, tirer tout d'abord le levier vers l'arrière (1), puis enfoncer le bouton poussoir positionné au-dessus du levier (2), et enfin ramener le levier vers l'avant (3).

7. Serrure de contact

La clé de contact peut être à trois positions :

OFF : coupé.

ON Le courant électrique est branché

Le démarreur est en circuit.

Attention !

Quand la machine reste sans surveillance, ne jamais laisser la clé de contact dans le contacteur.

Pour enclencher le frein de parking :

1. Enfoncer à fond la pédale de frein/embrayage.
2. En même temps, relever vers le haut le levier du frein de parking et le maintenir dans cette position,
3. Relâcher la pédale de frein.

Pour desserrer le frein de parking, il suffit ensuite d'enfoncer à nouveau la pédale de frein/embrayage.

9. Blocage et déblocage de roue libre

Pour remorquer ou déplacer le tracteur sans l'aide du moteur, le bouton de la commande de la roue libre doit être tiré et bloqué en position avec le ressort d'aiguille.

10. Réglage de la hauteur de coupe

Pour régler la hauteur de coupe, tirer le levier d'abaissement/relevage du carter de coupe vers l'arrière, et tourner simultanément la molette de réglage. En tournant la molette dans le sens des aiguilles d'une montre, la hauteur de coupe augmente. En la tournant dans le sens inverse, la hauteur de coupe diminue.

Utiliser de l'essence pure (pas de mélange d'huile) sans plomb. Faire le plein d'essence jusqu'au bord inférieur de l'orifice de remplissage, pas au-delà.

Attention !

L'essence est un produit inflammable. Prendre les précautions nécessaires et faire le plein à l'extérieur. Ne pas fumer à proximité et ne pas faire le plein lorsque le moteur est chaud. Ne pas trop remplir le réservoir, penser à l'expansion de l'essence qui risquerait de déborder. Conserver l'essence dans un endroit frais et dans un réservoir spécifique conçu à cet usage. Vérifier le réservoir d'essence et le circuit de distribution du carburant.

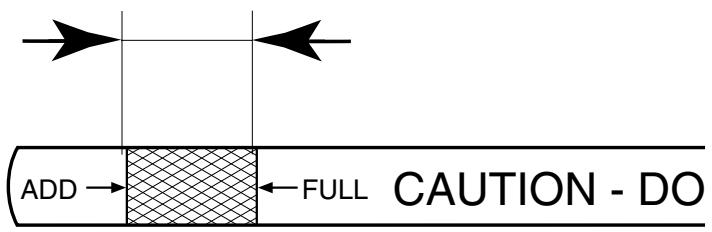

L'orifice de remplissage d'huile, qui contient aussi la jauge, est accessible après avoir fait basculer le capot moteur vers l'avant. Le niveau d'huile dans le moteur doit être vérifié à chaque utilisation. S'assurer que la machine est bien sur un terrain plat. Dévisser le bouchon, sortir la jauge d'huile et l'essuyer. Remettre la jauge, la visser. L'enlever de nouveau et relever le niveau d'huile sur la jauge.

Pression de gonflage des pneus

Vérifier régulièrement la p . La pression d'air dans les pneus doit être de 1 bar à l'avant et de 0,8 bar à l'arrière.

S'assurer que le carter de coupe est en position de transport (en position supérieure) et que le levier pour l'embrayage/débrayage du carter de coupe est en position de débrayage.

Enfoncer complètement la pédale de frein/d'embrayage. S'assurer que le levier de vitesses est en position neutre.

Avec un moteur froid : pousser l'accélérateur vers le haut à la limite du starter (choke).

Tourner la clé de contact en position de démarrage "START". ATTENTION !

Ne pas faire tourner le démarreur pendant plus de 5 secondes à la fois. Si le moteur ne démarre pas, attendre une dizaine de secondes avant de refaire un essai de démarrage.

Laisser revenir la clé de contact à la position "ON" lorsque le moteur a démarré. Amener la manette de gaz à la position de régime moteur désiré. Pour la coupe, positionner la manette dans l'encoche correspondant au régime moteur optimal pour la tonte (accélération maximale du moteur).

Pour assurer l'utilisation correcte et le rendement, il est recommandé que la transmission soit purgée avant d'utiliser le tracteur pour la première fois. Ce procédé enlèvera l'air emprisonné à l'intérieur de la transmission qui se serait développé pendant l'expédition de votre tracteur.

IMPORTANT : SI VOTRE TRANSMISSION DEMANDE L'ENLÈVEMENT POUR L'ENTRETIEN OU LE REMPLACEMENT, ELLE DEVRA ÊTRE PURGÉE APRÈS LA RÉINSTALLATION ET AVANT D'UTILISER LE TRACTEUR.

Garez le tracteur sur un terrain plat pour qu'il ne roule dans aucune direction. Le frein de stationnement doit être engagé pour le procédé suivant. - Débrayez la transmission en mettant la commande de roue libre dans la position de marche à roue libre (Référez-vous à la section “POUR TRANSPORTER” dans ce manuel). - Démarrez le moteur et déplacez la commande des gaz à la position lente. Assurez-vous que le frein de stationnement ne soit pas engagé. - Déplacez le levier de la commande de mouvement à la position de marche avant complète et tenez-le pendant cinq (5) secondes. Déplacez le levier à la position de marche arrière complète et tenez-le pendant cinq (5) secondes. Répétez ce procédé trois (3) fois. - Déplacez le levier de la commande de mouvement à la position point mort (N). - Arrêtez le tracteur en tournant la clé de contact à la position d'arrêt (OFF). - Embrayez la transmission en déplaçant la commande de roue libre en position de conduire (Référez-vous à la section “POUR TRANSPORTER” dans ce manuel). - Démarrez le moteur et déplacez la commande des gaz à la position lente. - Conduisez le tracteur en avant sur environ 150 cm (5 pieds) puis en arrière sur 150 cm (5 pieds). Répétez ce procédé de conduite trois (3) fois. - Votre tracteur est maintenant prêt pour l'utilisation normale.

La machine est équipée d'un interrupteur de sécurité qui arrête immédiatement le moteur si celui-ci tourne encore lorsque le conducteur quitte son siège. Le carter de coupe est équipé d'une sécurité qui empêche d'embrayer les lames lorsque le collecteur ou le déflecteur ne sont pas correctement montés à l'arrière du tracteur.

Abaisser le carter de coupe en ramenant le levier vers l'avant. Relâcher doucement la pédale de frein/embrayage. Embrayer les lames et amener le levier de vitesses à la position désirée. Bien vérifier, pendant la tonte, que la commande de gaz se trouve bien dans l'encoche correspondant au régime moteur optimal pour la tonte.

• Enlev jets se trouvant sur la pelouse et risquant de devenir des projectiles au contact des lames.
• Localis stacles à éviter pendant le parcours.
• Commencer par tondre haut puis diminuer progressivement la hauteur de coupe jusqu'à obtenir le résultat souhaité.
• Le meilleur résultat s'obtient au régime moteur maximum (les lames tournent vite) et à petite vitesse. Si l'herbe n'est pas trop haute, ni trop dure, la vitesse de tonte peut être augmentée sans modifier notablement la qualité de coupe.
• Les plus belles pelouses sont les pelouses régulièrement tondues. La coupe est plus régulière tout comme la répartition de l'herbe. Le temps passé à tondre n'est pas nécessairement plus important puisque la vitesse de conduite peut être augmentée sans que l'aspect de la pelouse ne s'en ressente.
• Éviter de tondre une pelouse mouillée. La pelouse ne peut être tondue correctement car les roues du tracteur s'enfoncent dans le sol.
• Nettoyer le carter de coupe après chaque utilisation, de préférence avec une raclette pour décoller l'herbe fraîche restée dans le carter et la goulotte d'éjection.

Votre tracteur est équipé d'une alarme sonore qui vous avertit lorsque le bac est plein. Pour arrêter l'alarme, débrayer les lames.

• Amener le tracteur là où vous souhaitez le décharger.
• Mettre le levier de boîte de vitesses au point mort et tirer le frein à main.
• Tirer le levier de vidange du bac vers le haut puis vers l'avant afin d'ouvrir le bac et vider l'herbe coupée.
• Remettre ensuite le levier dans sa position initiale. Vérifier que le collecteur est bien refermé et qu'il se trouve dans la bonne position avant de réembrayer les lames.

Pour passer d'une fonction à l'autre :

Les fonctions de broyage et d'éjection nécessitent la mise en place de dispositifs appropriés.

Pour broyer

• Régler le carter sur la position de coupe la plus haute.
• Déposer le collecteur ou le déflecteur (option).
• Décrocher les deux attaches et tirer la goulotte d'éjection hors de son logement.
• Insérer l'insert broyeur tout entier dans la trappe d'éjection et vérifier que la tête vient bien fermer le carter de coupe.
• Une fois l'insert installé, l'immobiliser en accrochant les deux attaches situées de part et d'autre de la poignée dans les points d'ancrage prévus à cet effet de part et d'autre de la trappe d'éjection.
• Replacer le collecteur ou le déflecteur (option) à sa place à l'arrière du tracteur. Ceci est indispensable pour tondre du fait du contacteur de sécurité situé à l'arrière du tracteur.

Pour éjecter

• Régler le carter sur la position de coupe la plus haute. Déposer le collecteur ou l'insert broyeur.
• Réinstall ans le tracteur.
• Accroch e part et d'autre de la trappe d'éjection avec les attaches réservées à cet effet.
• Installer le déflecteur à l'arrière du tracteur en vissant les quatre écrous-papillons dans les orifices filetés.
• Bien desserrer les écrous-papillons.

Pour ramasser

• Régler le carter sur la position de coupe la plus haute. Déposer le déflecteur ou l'installer broyeur.
• Réinstall ans le tracteur.
• Accroch e part et d'autre de la trappe d'éjection avec les attaches réservées à cet effet.
• Installer le bac à l'arrière du tracteur.

• Ne pas conduire sur un terrain incliné de plus de [valeur limite]. Le risque de se renverser est très important.
• Ne jamais conduire le tracteur parallèlement à la pente à cause du risque de se renverser. Toujours conduire le tracteur perpendiculairement à la pente, pour monter comme pour descendre.
• Ne jamais arrêter ou démarrer le tracteur sur une pente.

Amener la commande de gaz en position (ralenti), vers le bas.

Débrayer les lames. Relever le carter de coupe. Laisser le moteur tourner au ralenti pendant 1 à 2 minutes pour qu'il refroidisse avant de l'arrêter après un travail pénible, puis tourner la clé de contact en position (off).

Ne jamais laisser la clé de contact sur la machine lorsqu'elle reste sans surveillance, afin d'éviter que des enfants ou d'autres personnes non autorisées ne puissent démarrer l'outil.

Avant toute intervention sur le moteur ou l'unité de coupe, suivre les instructions ci-après :

• Enfoncer la pédale de frein/embrayage pour mettre le frein de parking.
• Mettre le levier de vitesses sur la position neutre.
• Débrayer les lames.
• Arrêtez le moteur.
• Débrancher le câble d'allumage de la bougie.

• Soulever le capot.
• Déconnecter les phares. Se placer devant le tracteur, prendre le capot par les côtés, l'incliner à l'avant, puis le soulever pour le libérer des encoches qui le fixent au châssis. Pour réinstaller le capot, repositionner les ergots du capot dans les encoches réservées à cet effet. Rebrancher la connexion des phares et refermer le capot.

ATTENTION : Le tracteur doit être périodiquement entretenu afin d'obtenir un rendement efficace.

DANGER : Avant toute intervention : réparation, examen ou mesure d'entretien, débrancher le fil de bougie pour éviter toute mise en marche intempestive.

Avant chaque usage :

• Vérifier le niveau d'huile et lubrifier au besoin les points d'articulation,
• Vérifier que tous les écrous, boulons et goupilles sont en place et solidement fixés.
• Vérifier la batterie, les polarités et l'évent.
• Recharger au besoin à 6 A. Nettoyer la grille de ventilation du moteur. Nettoyer le filtre à air.
• Retirer du tracteur la poussière et les brindilles qui risqueraient d'endommager le moteur ou de provoquer un échauffement. Vérifier l'état des freins.

Afin de réaliser l'entretien du moteur

Se référer au mode d'emploi du moteur.

Soupape de vidange de l'huile

Enlever le bouchon et introduire le tube de vidange. Afin d'ouvrir la soupape, appuyer légèrement, tourner en sens contraire des aiguilles d'une montre et enlever. Afin de fermer la soupape, appuyer et tourner dans le sens des aiguilles d'une montre. Enlever le tube de vidange et visser le bouchon.

1. Bouchon
2. Tube de vidange

	Selon besoins	Toutes les 8 h.	Toutes les 25 h.	Toutes les 50 h.	Toutes les 100 h.	Toutes les 200 h.
Vidange d'huile moteur			●
Graissage des articulations			●
Vérification des freins
Nettoyage de la grille d'aération
Nettoyage du filtré à air et du pré-filtre
Remplacement de la cartouche du filtré à air					●
Nettoyage des ailettes de refroidissement moteur				●
Remplacement de la bougie					●
Vérification du gonflage des pneus						●
Remplacement du filtré à carburant
Nettoyage des polarités et connexions de la batterie			●
Vérification du pot d'échéppement				●
Graissage des joints					●
Réglage du parallélisme
Réglage du carburateur

Les lames doivent être bien affûtées pour avoir une belle coupe. L'affûtage peut se faire avec une lime ou avec une meule.

Attention !

Il est très important d'affûter en même temps et de façon identique les deux extrémités de la lame pour éviter tout déséquilibre.

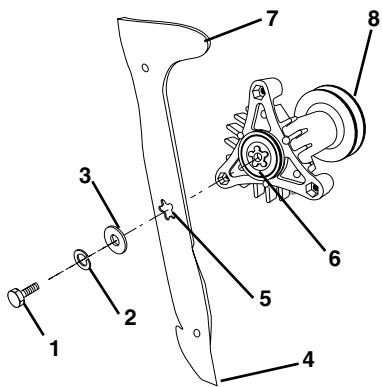

(Eng) 5-Star pattern blade w/right hand threaded bolt D Messerbohrung mit fünf-eckiger Aussparung, Gewindebolzen mit Rechtsgewinde. étoile à cinq branches) avec pas de vis à droite (Esp) Filo cortador de orificio estrella de cinco puntas y un tornillo dextrogiro Lama affettata con apertura stella cinque (5) punte e bullone filettato a destra NL Mes met 5-hoekige ster en rechtsgangige schroefdraad

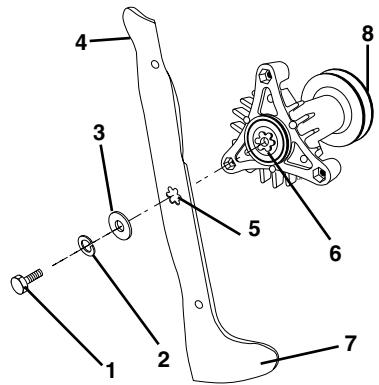

(Eng) 6-Star pattern blade w/ left hand threaded bolt D Messerbohrung mit sechseckiger Aussparung, Gewindebolzen mit Linksgewinde F Lame avec orifice de fixation central (etoile à 6 six branches) avec pas de vis à gauche Esp Filo cortador de orificioestrella de seis punatas y un tornillo levogiro Lama affettata con aperture stella a sei (6) punte e bollone filettato a sinistra NL Mes met 6-hoeleige ster en linksgangig schroefdraad

ATTENTION : Les deux lames de la tondeuse sont différentes et chacune d'entre elles doit être installée à sa place dans le carter de coupe. Il est vivement conseillé de travailler sur une lame à la fois pour s'assurer du bon assemblage des composants.

F. 1. Boulon de type hexagonal avec filetage à droite

1. Circlips
2. Rondelle plate
3. Lame
4. Orifice de fixation central (étoile) à cinq branches.
5. Moyeu
6. Volute
7. Support de lame

F. 1. Boulon de type hexagonal avec filletage à gauche.

1. Circlips
2. Rondelle plate
3. Lame
4. Orifice de fixation central (étoile) à six branches
5. Moyeu
6. Volute
7. Support de lame.

Lame à motif étoilé à cinq branches.

Lame avec orifice de fixation central (étoile à cinq branches) :

Cette lame est fixée au moyen d'un boulon avec un filetage à droite. On desserre le boulon en le faisant tourner dans le sens inverse des aiguilles d'une montre et on le ressere en le faisant tourner dans le sens des aiguilles d'une montre.

Lame à motif étoile à six branches

F. Lame avec orifice de fixation central (étoile à six branches) :

Cette lame est fixée au moyen d'un boulon avec filetage à gauche. On desserre le boulon en le faisant tourner dans le sens des aiguilles d'une montre et on le resserre en le faisant tourner dans le sens inverse.

Pour avoir une bonne qualité de coupe, il est indispensable d'avoir des lames bien affûtées. Changez les lames défectueuses ou tordues.

POUR RETIRER LES LAMES :

• Relevez la machine dans sa position la plus haute pour avoir accès aux lames coupantes.
• Desserrer le boulon à tête hexagonale, le circlip et la rondelle plate fixant la lame sur le moyeu.
• Installer une nouvelle lame ou la lame d'origine réaffûtée avec le tranchant tourné vers le haut du carter, comme indiqué sur le dessin.

ATTENTION : Pour que la lame soit bien montée, l'orifice central en forme d'étoile de la lame doit être parfaitement emboîté sur l'étoile du moyeu.

• Remonter le boulon à tête hexagonale, le circlip et la rondelle plate dans l'ordre exact, comme indiqué.
• Resserrer le boulon avec un couple de serrage de 3,7 à 4,9 mKg.

ATTENTION : Le boulon de lame a été traité thermiquement - classe 8. Bien respecter le couple de serrage.

1. Mesurer la distance entre le levier de frein et l'écrou de réglage.
2. La distance doit être de 40 mm.
3. Si nécessaire, ajuster la distance en commençant par déviss (2) puis en réglant avec l'écrou (1).

Ne pas oublier de serr après le réglage.

Le frein se situe à l'avant de la roue arrière, côté droit. La roue doit être déposée pour avoir une bonne accessibilité.

• Avant toute intervention, enfoncer la pédale de frein/embrayage et engager le frein de parking.

F. Dépôt du carter de coupe

Travailler à partir du côté droit du tracteur.

1. Déposer ensuite la courroie de la poulie du moteur (1).
2. Enlever les deux ressorts arrière ux (2) et chasser les axes avec un marteau.

3. Enlever les ressorts 3), (4), (5) et leurs axes respectifs.

1. Tirer le levier pour lever ou abaisser le groupe de coupe vers l'arrière.
2. Retirer le groupe de coupe de la machine.

Montage du groupe de coupe

Pousser le groupe de coupe sous la machine. Le montage se fait dans l'ordre inverse du démontage.

Changement de la courroie d'entraînement du carter de coupe

1. Déposer le carter de coupe (voir chapitre précédent).
2. Retirer la courroie en partant de la poulie gauche du carter de coupe, puis des autres poulies.
3. Retirer ensuite la courroie de l'unité de coupe.
4. Monter la courroie neuve dans l'ordre inverse. Vérifier que la courroie est correctement positionnée sur tous les guides.

Pour avoir le meilleur résultat de coupe, le bord avant du carter de coupe (B) doit être de 10 mm en dessous du bord arrière (A). Pour relever le bord arrière, procéder de la façon suivante :

1. Dévisser les écrous (1 gauche et droit du carter de coupe.
2. Visser exactement de la même façon les écrous (2 du carter de coupe.
3. Lorsque la distance (A) est correcte, bloquer le réglage avec l'écrou (1).

A. Réglage latéral

1. Vérifier que la pression est correcte dans les quatre pneus.
2. S'assurer que la machine est sur un terrain plat.
3. Relever le carter de coupe dans la position la plus haute.
4. Mesurer les distances A et B.

Relever le carter de coupe dans sa position la plus haute. Calculer la distance au sol à partir du milieu des bords extérieurs gauche et droit du carter de coupe. La distance A doit être la même des deux côtés à 6 mm près. Si un réglage est nécessaire, ne régler qu'un seul des deux côtés par rapport à l'autre. Soulever ou baisser un côté de la tondeuse en ajustant l'écrou de réglage sur ce côté.

ATTENTION : Chaque trois tours de l'écrou de réglage changera la hauteur de la tondeuse d'environ 0,3 cm (1/8").

• Re-vérifier la distance au sol après le réglage.

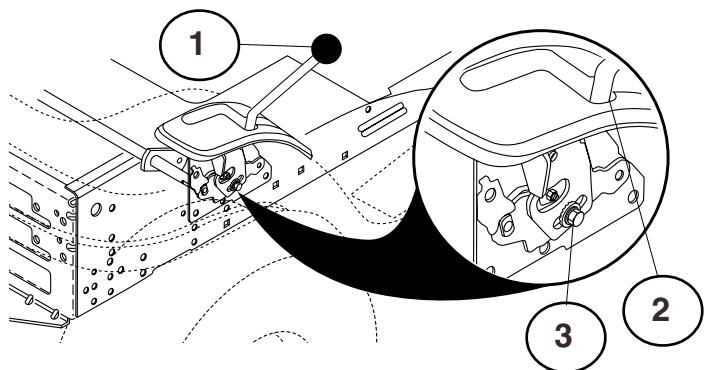

F. Échange de la courroie d'entraînement moteur-boîte

1. Déposer le carter de coupe du tracteur.
2. Déposer le limiteur de déplacement de l'embrayage (1).
3. Serrer le frein de stationnement et enlever la courroie de la poulie de guidage (2), puis de la poulie d'embrayage (3).
4. Faire passer la courroie entre les deux pales du ventilateur et faire tourner le ventilateur dans le sens inverse des aiguilles d'une montre pour dégager la courroie (4).
5. Déposer ensuite la courroie de la poulie du moteur (5).

Le levier de contrôle du mouvement de la boîte de vitesses est réglé au moment de la fabrication et n'a donc pas besoin d'autres réglages.

• Desserrer légèrement le boulon de réglage sur la partie antérieure de la roue postérieure droite.
• Faire démarrer le moteur et d de la boîte de vitesses mécanique jusqu'à l'amener dans une position dans laquelle il ne puisse être déplacé ni vers l'avant ni vers l'arrière. Garder le levier de contrôle du mouvement de la boîte de vitesses dans cette position et éteindre le moteur. Garder le levier dans la position susdite, desserrer le boulon de réglage.
• D en position de point mort (N) (vanne de fermeture).
• Visser à fond le boulon de réglage.

ATTENTION : déplacer le niveau de travail de la faucheuse dans la position la plus BASSE pour augmenter le jeu afin d'accéder au boulon de réglage.

Si le tracteur continue à glisser progressivement en avant ou en arrière après ce réglage et avec le levier au point mort, effectuer les opérations décrites ci-dessous :

• Desserrer le boulon de réglage.
• Déplacer le levier de contrôle du mouvement de 1/4 ou 1/2 pouce dans la direction du glissement.
• Visser à fond le boulon de réglage. Faire démarrer le moteur et l'essayer.
• Si le tracteur continue à glisser, répéter les opérations susdites jusqu'à atteindre les résultats désirés.

Le ventilateur et les ailettes de refroidissement de la transmission doivent être maintenus propres pour assurer un refroidissement correct.

N'essayez pas de nettoyer le ventilateur ou la transmission pendant que le moteur fonctionne ou pendant que la transmission est chaude.

• Inspectez le ventilateur vous assurer que les pales du ventilateur sont propres et intactes.
• Inspectez les ailettes la saleté, l'herbe coupée et les autres matériaux. Pour empêcher l'avarie aux joints d'étanchéité, n'utilisez pas d'air comprimé ou de pulvérisateur à haute pression pour nettoyer les ailettes de refroidissement.

Fluide de la pompe de la transmission

La transmission a été scellée à l'usine et l'entretien du fluide n'est pas exigé pour la durabilité de la transmission. Si la transmission devait avoir une fuite ou nécessiter une réparation, contactez votre centre d'entretien autorisé le plus proche.

Le moteur ne démarre pas

1. Manque d'essence dans le réservoir.
2. Bougie d'allumage défectueuse.
3. Raccord de bougie défectueux.
4. Impuretés dans le carburateur ou la canalisation de carburant.

Le démarreur n'entraîne pas le moteur.

1. La batterie est déchargée.
2. Mauvais contact entre le câble et la polarité de la batterie.
3. Le levier d'embrayage/débrayage n'est pas en bonne position.
4. Le fusible principal est endommagé.
5. Le contacteur est endommagé.
6. Le contact de sécurité pour l est endommagé.

Le moteur ne tourne pas régulièrement.

1. Vitesse enclenchée trop élevée.
2. La bougie est défectueuse.
3. Le carburateur est mal réglé.
4. Le filtre à air est colmaté.
5. L'aération du réservoir de carburant est colmatée.
6. Le réglage de l'allumage est incorrect.
7. Il y a des impuretés dans la canalisation de carburant.

Le moteur manque de puissance

1. Le filtre à air est colmaté.
2. La bougie d'allumage est défectueuse.
3. Il y a des impuretés dans la canalisation de carburant.
4. Le carburateur est mal réglé.

Le moteur chauffe.

1. Le moteur est surchargé.
2. La prise d'air ou les ailettes de refroidissement sont colmatées.
3. Le ventilateur est endommagé.
4. Il y a trop peu ou pas d'huile dans le moteur.
5. L'avance à l'allumage est défectueuse.
6. La bougie d ou inadaptée.

La batterie ne charge pas

1. Le fusible est endommagé.
2. Une ou plusieurs cellules sont endommagées.
3. Il y a un mauvais contact entre les polarités de la batterie et les câbles.

L'éclairage ne fonctionne pas

1. Les ampoules sont grillées.
2. L'interrupteur est défectueux.
3. Il y a un court-circuit dans le fil.

La machine vibre

1. Les lames sont mal fixées.
2. Le moteur est mal fixé.
3. Il y a un déséquilibrage de l'une ou des deux lames par suite de dégâts ou d'un mauvais équilibrage après l'affûtage.

Coupe irrégulière

1. Les lames ne sont pas bien affûtées.
2. Le carter de coupe n'est pas droit.
3. L'herbe est longue et mouillée.
4. L'herbe s'est accumulée dans le carter.
5. La pression de gonflage des pneus n'est pas la même du côté gauche et du côté droit.
6. La vitesse enclenchée est trop grande.
7. La courroie d'entraînement moteur/lames patine.

Suivre la procédure suivante une fois la saison terminée :

• Nettoyer toute la machine, spécialement l'intérieur du carter de coupe. Faire les retouches de peinture nécessaires pour éviter la rouille. Faire la vidange du moteur. Vider le réservoir d'essence. Mettre le moteur en route et le laisser tourner jusqu'à ce que le carburateur soit vide.
• Déposer la bougie et verser une cuillère à soupe d'huile dans le moteur. Faire tourner le moteur à la main pour répartir l'huile et remettre la bougie en place.
• Démonter la batterie. La déposer dans un endroit frais après l'avoir chargée. La protéger du grand froid. Ranger la machine au sec et à l'abri.

Attention !

Ne jamais utiliser d'essence pour le nettoyage. L'essence contient du plomb et du benzène. Utiliser un autre produit dégraissant et de l'eau chaude.

Entretien et réparations

Indiquer le nom, l'année d'achat, l'année de fabrication, le modèle et le numéro de série de la machine lors de la commande de pièces détachées. Prendre contact avec votre revendeur le plus proche pour les révisions sous garantie et pour les réparations. Toujours utiliser des pièces détachées d'origine.
