AVERTISSEMENT! Cette tronçonneuse peut être dangereuse! Une utilisation erronée ou négligente peut occasionner des blessures graves, voire mortelles pour l’utilisateur ou une tierce personne.

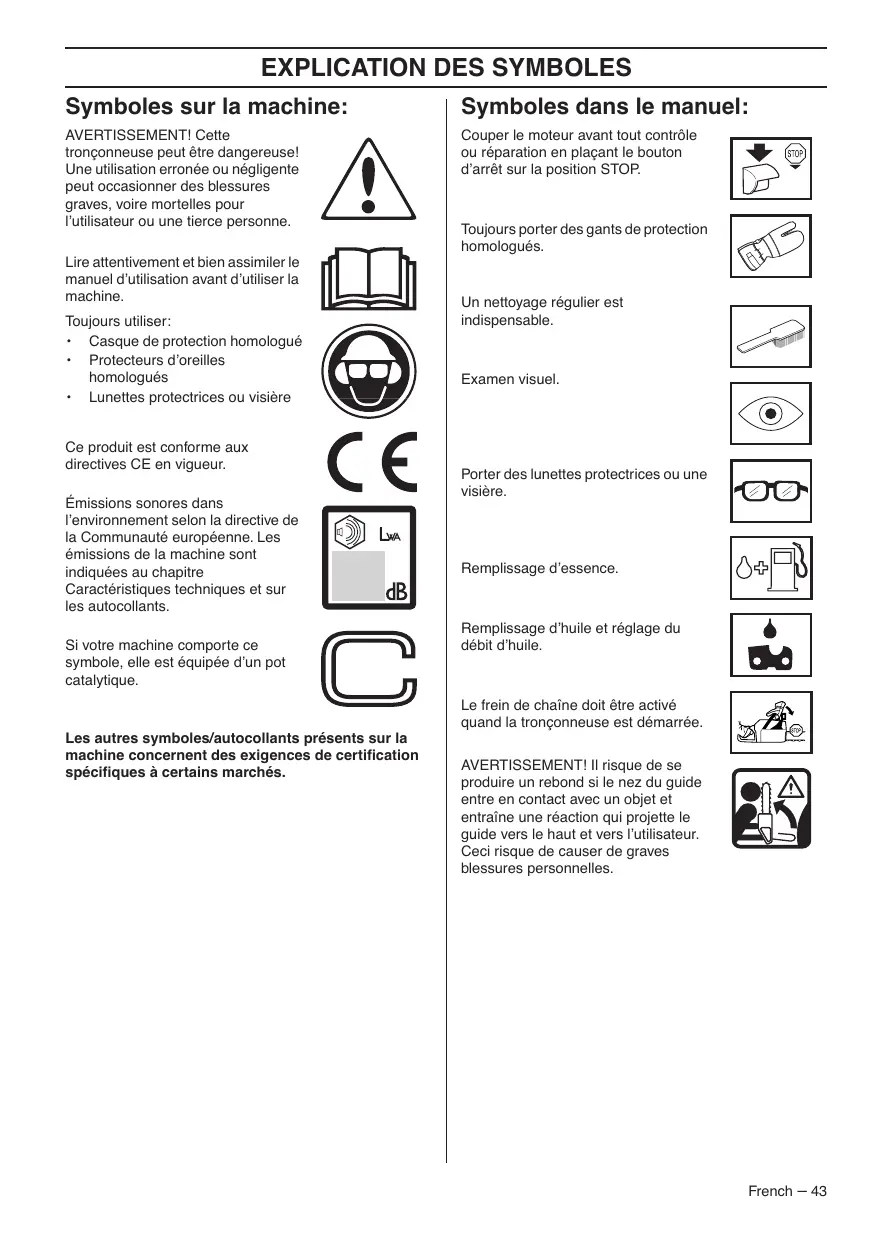

Toujours utiliser: • Casque de protection homologué émissions de la machine sont indiquées au chapitre Caractéristiques techniques et sur les autocollants. Si votre machine comporte ce symbole, elle est équipée d’un pot catalytique.
Les autres symboles/autocollants présents sur la machine concernent des exigences de certification spécifiques à certains marchés.
Ceci risque de causer de graves blessures personnelles.
Quels sont les composants de la tronçonneuse? ... INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Mesures à prendre avant de mettre en usage une tronçonneuse neuve Important! Utilisez toujours votre bon sens Équipement de protection personnelle Équipement de sécurité de la machine Équipement de coupe MONTAGE Montage du guide-chaîne et de la chaîne MANIPULATION DU CARBURANT Carburant Remplissage de carburant Sécurité carburant DÉMARRAGE ET ARRÊT Démarrage et arrêt TECHNIQUES DE TRAVAIL Avant chaque utilisation: Méthodes de travail Mesures anti-rebond ENTRETIEN Généralités Réglage du carburateur Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse Silencieux Lanceur Filtre à air Bougie Graissage du pignon d’entraînement du guide Graissage du roulement à aiguilles Réglage de la pompe à huile Système de refroidissement Épuration centrifuge ”Air Injection” Utilisation hivernale Poignées chauffantes Nous espérons que cette machine vous donnera toute satisfaction et qu’elle vous accompagnera pendant de longues années. N’oubliez pas que ce manuel d’utilisation est important. En suivant les instructions qu’il contient (utilisation, révision, entretien, etc.), il est possible d’allonger considérablement la durée de vie de la machine et d’augmenter sa valeur sur le marché de l’occasion. En cas de vente de la machine, ne pas oublier de remettre le manuel d’utilisation au nouveau propriétaire. Bonne chance avec votre nouveau produit Jonsered!
Voir les instructions au chapitre Montage. Remplissez de carburant et démarrez la tronçonneuse. Voir les instructions aux chapitres Manipulation du carburant et Démarrage et arrêt. Ne pas utiliser la tronçonneuse avant que la chaîne ait reçu une quantité suffisante d’huile de chaîne. Voir les instructions au chapitre Lubrification de l’équipement de coupe. Une exposition prolongée au bruit risque de causer des lésions auditives permanentes. Toujours utiliser des protecteurs d'oreille agréés.
Ne modifiez jamais cette machine de façon à ce qu’elle ne soit plus conforme au modèle d’origine et n’utilisez jamais une machine qui semble avoir été modifiée. Ne jamais utiliser une machine qui n’est pas en parfait état de marche. Suivre dans ce manuel d’utilisation les instructions de maintenance, de contrôle et d’entretien. Certaines mesures de maintenance et d’entretien doivent être confiées à un spécialiste dûment formé et qualifié. Voir au chapitre Entretien. N’utiliser que les accessoires recommandés dans ce manuel. Voir les chapitres Équipement de coupe et Caractéristiques techniques. REMARQUE! Utilisez toujours des lunettes de protection ou une visière faciale pour vous protéger d’une éventuelle projection d’objet. Une tronçonneuse peut projeter avec violence des objets, de la sciure et de petits morceaux de bois par exemple. Il peut en résulter des blessures graves, surtout au niveau des yeux.
Eviter tout contact avec ces éléments si le silencieux est endommagé.
AVERTISSEMENT! Faire tourner un moteur dans un local fermé ou mal aéré peut causer la mort par asphyxie ou empoisonnement au monoxyde de carbone. AVERTISSEMENT! Un équipement de coupe inapproprié ou une mauvaise combinaison guide-chaîne/chaîne augmente le risque de rebond ! N’utilisez que les combinaisons chaîne et guide-chaîne recommandées et respectez les instructions d’affûtage. Voir les instructions au chapitre Caractéristiques techniques.
Il est impossible de prévoir toutes les situations que vous pouvez rencontrer lorsque vous utilisez une tronçonneuse. Soyez toujours prudent et utilisez votre bon sens. Évitez les situations que vous n’êtes pas sûr de maîtriser. Si, après avoir lu ces instructions, vous n’êtes Extincteur et pelle
IMPORTANT! Des étincelles peuvent être produites par le silencieux, le guide-chaîne ou la chaîne par exemple. Veillez à toujours disposer des outils nécessaires à l’extinction d’un feu. Vous pouvez ainsi éviter des feux de forêt. Nous travaillons en permanence à l’amélioration de la conception et de la technique, des améliorations qui augmentent votre sécurité et votre efficacité. Rendez régulièrement visite à votre revendeur pour vous tenir au courant des nouveautés qui peuvent vous être utiles.
Casque de protection homologué Protecteur d’oreilles
équipements de sécurité doivent être contrôlés et entretenus. Voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse. Si les contrôles ne donnent pas un résultat positif, faites réparer votre machine par un atelier d’entretien.
Frein de chaîne avec arceau protecteur
Observer la plus grande prudence en utilisant la tronçonneuse et s’assurer que la zone de rebond du guide-chaîne ne touche rien.
Ce mouvement actionne un mécanisme à ressort qui tend le ruban du frein (C) autour du système d’entraînement de la chaîne (D) (le tambour d’embrayage).
La seule façon d’éviter les rebonds et le danger qu’ils représentent est de faire attention et d’utiliser une méthode de travail correcte.
Non. Il faut une certaine force pour pousser la protection anti-rebond vers l’avant. Si votre main ne fait qu’effleurer la protection anti-rebond ou glisse dessus, la force peut ne pas suffire pour déclencher le frein de chaîne. Vous devez aussi tenir fermement la poignée de la tronçonneuse quand vous travaillez. Ainsi, vous ne lâchez peut être jamais la poignée avant en cas de rebond et n’activez pas le frein de chaîne, ou n’activez pas le frein de chaîne avant que la tronçonneuse n’ait eu le temps de tourner sur une certaine distance. Dans un tel cas, il se peut que le frein de chaîne n’ait pas le temps d’arrêter la chaîne avant qu’elle ne vous heurte. Certaines positions de travail empêchent aussi votre main d’atteindre la protection anti-rebond pour activer le frein de chaîne, quand la tronçonneuse est tenue en position d’abattage par exemple.
Non. Le frein doit fonctionner. Il est facile de tester le frein, voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la tronçonneuse. Nous vous recommandons de le faire avant chaque journée de travail. Le rebond doit aussi être suffisamment violent pour activer le frein de chaîne. Si le frein de chaîne était trop sensible, il serait continuellement activé, ce qui serait gênant.
Le capteur de chaîne est construit pour rattraper une chaîne qui a sauté ou s’est brisée. Dans la plupart des cas, ces situations peuvent être évitées par une tension correcte de la chaîne (voir le chapitre Montage) et en entretenant correctement le guide et la chaîne (voir le chapitre Méthodes de travail).
Protection de la main droite La protection de la main droite protège la main si la chaîne saute ou se casse et empêche les branchettes et brindilles de gêner la prise sur la poignée arrière.
Le silencieux est conçu pour réduire au maximum le niveau sonore et détourner les gaz d’échappement loin de l’utilisateur.
Dans les régions chaudes et sèches, les risques d'incendie sont élevés. Ces régions disposent parfois d'une législation spécifique qui exige que le silencieux (entre autres) soit équipé d'une grille antiflamme homologué.
N’utilisez que les combinaisons chaîne et guide-chaîne recommandées et respectez les instructions d’affûtage. Voir les instructions au chapitre Caractéristiques techniques.
L’utilisation d’un équipement de coupe avec fonction antirebond ”intégrée” et un affûtage et un entretien corrects de la chaîne permettent de réduire les effets de rebond. Guide-chaîne Plus le rayon du nez est petit, plus la tendance au rebond est petite. Chaîne
Afin de maintenir toutes les fonctions de sécurité sur l’équipement de coupe, vous devez remplacer les combinaisons chaîne/guide-chaîne usées ou abîmées par un guide-chaîne et une chaîne recommandés par Jonsered. Voir le chapitre Caractéristiques techniques pour les combinaisons chaîne/guide-chaîne recommandées.
Guide-chaîne Pas de chaîne (=pitch) (pouces). Le pignon du nez et le pignon d’entraînement doivent correspondre à l’espace entre les maillons.
Il est très difficile d’affûter correctement une chaîne de tronçonneuse sans outils spéciaux. Nous recommandons donc d’utiliser notre gabarit d’affûtage qui assure un affûtage permettant une réduction du risque de rebond et des performances de coupe optimales. Généralités sur le réglage de l’épaisseur du copeau •
Caractéristiques techniques. Voir trouverez l’épaisseur de copeau recommandée pour la chaîne de votre tronçonneuse au chapitre Caractéristiques techniques.
Réglage de l’épaisseur du copeau
Commencer par limer toutes les dents du même côté, retourner la tronçonneuse et limer de l’autre côté.
L’emplacement de la vis du tendeur de chaîne varie avec les modèles de tronçonneuses. Voir le chapitre Quels sont les composants? pour savoir où elle se trouvre sur votre modèle.
Plus on utilise une chaîne, plus elle s’allonge. L’équipement de coupe doit être réglé après une telle altération. La tension de la chaîne doit être contrôlée après chaque plein d’essence. REMARQUE! Une nouvelle chaîne exige une période de rodage durant laquelle il faudra vérifier la tension plus souvent. En règle générale, il faut tendre la chaîne au maximum, mais pas au point de ne plus pouvoir la faire tourner manuellement.
L’huile de chaîne doit bien adhérer à la chaîne et posséder d’excellentes qualités de fluidité par tous les temps, aussi bien en été qu’en hiver. En tant que fabricant de tronçonneuses nous avons mis au point une huile de chaîne hautement performante et qui, grâce à sa base végétale, est de plus biodégradable. Nous recommandons l’utilisation de cette huile pour une durée de vie maximale de la chaîne et pour la protection de l’environnement. Si notre huile de chaîne n’est pas disponible, nous recommandons l’utilisation d’une huile de chaîne ordinaire. Ne jamais utiliser de l’huile usagée! Cela représente un danger pour vous, pour la machine et pour l’environnement. IMPORTANT! Si de l’huile de chaîne végétale est utilisée, démontez et nettoyez la gorge du guide-chaîne et la chaîne avant de les remiser pour une période prolongée. Si vous ne le faites pas, l’huile de chaîne risque de s’oxyder et la chaîne pourrait se raidir et le pignon du nez gripper.
Avec la clé universelle, serrer les écrous du guidechaîne tout en tenant levé le nez du guide. S’assurer
• Vérifier la lubrification à chaque plein d’essence. Voir les instructions au chapitre Lubrification du pignon de nez du guide-chaîne. Diriger le nez du guide sur un objet fixe clair à une distance de 20 cm (8 pouces). Après 1 minute de marche à 3/4 de régime, l’objet clair doit nettement présenter un film d’huile en forme de ruban.
A Spur (soudé sur le tambour) B Rim (remplaçable)
Graissage du roulement à aiguilles
• Vérifier que le canal de graissage du guide-chaîne est bien ouvert. Le nettoyer au besoin.
Vérifier quotidiennement l’état de la chaîne et s’assurer:
Que les rivets et les maillons ne comportent pas de fissures.
Il est recommandé de comparer avec une chaîne neuve pour évaluer le degré d’usure. Si, après les contrôles et mesures ci-dessus, la lubrification de la chaîne n’est toujours pas satisfaisante, s’adresser obligatoirement à un atelier spécialisé. 56 – French
Utiliser les équipements de protection personnelle. Voir au chapitre Équipement de protection personnelle. L’utilisateur se doit d’éviter tous les travaux pour lesquels il se sent mal préparé. Voir aux chapitres Équipement de protection personnelle, Mesures antirebond, Équipement de coupe et Méthodes de travail. Éviter les situations susceptibles de provoquer des rebonds. Voir le chapitre Équipement de sécurité de la machine.
Voir le chapitre Méthodes de travail. Vérifier le bon fonctionnement des équipements de sécurité de la tronçonneuse. Voir aux chapitres Méthodes de travail et Instructions générales de sécurité.
S’assurer que le frein de chaîne ne s’est pas déclenché en amenant l’arceau protecteur contre l’étrier de la poignée avant.
Commencer par le dessus du guide.
Monter le carter d’embrayage et localiser le goujon de tension de la chaîne dans l’ouverture du guide. S’assurer que les maillons d’entraînement s’engagent dans le
1:33 (3%) avec d’autres huiles conçues pour des moteurs deux temps à refroidissement par air classés pour JASO FB/ISO EGB. Essence, litres
Ne fumez jamais ni ne placez d’objet chaud à proximité du carburant. Arrêter le moteur et le laisser refroidir pendant quelques minutes avant de faire le plein. Ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant régner dans le réservoir. Serrer soigneusement le bouchon du réservoir après le remplissage.
Essuyer le pourtour des bouchons des réservoirs. Nettoyer régulièrement les réservoirs de carburant et d’huile pour chaîne. Remplacer le filtre à carburant au moins une fois par an. Des impuretés dans les réservoirs sont causes de mauvais fonctionnement. Veiller à obtenir un mélange homogène en secouant le récipient avant de remplir le réservoir. Les contenances des réservoirs de carburant et d’huile pour chaîne sont adaptées l’une à
Le frein de chaîne doit être activé lors du démarrage de la tronçonneuse afin de réduire le risque de contact avec la chaîne en rotation. Ne pas démarrer la tronçonneuse si le guide, la chaîne et tous les capots ne sont pas montés. Sinon, l’embrayage risque de se détacher et de causer des blessures personnelles. Placer la machine sur un support stable. Veiller à adopter une position stable et à ce que la chaîne ne puisse pas entrer en contact avec quoi que ce soit. Veiller à ce qu’aucune personne non autorisée ne se trouve dans la zone la travail.
Procéder comme pour le démarrage du moteur froid, mais sans starter. Le ralenti accéléré est sélectionné en tirant puis en repoussant la commande de starter.
Pompe à carburant: Si la machine est équipée d’une pompe de carburant (A): Appuyer sur la poche en caoutchouc de la pompe à carburant plusieurs fois jusqu’à ce que le carburant commence à remplir la poche. Il n’est pas nécessaire de remplir la poche complètement.
Quand le moteur démarre, accélérer rapidement à fond, ce qui en même temps supprime le ralenti accéléré.
Le moteur est arrêté en poussant l’interrupteur d’arrêt en position d’arrêt.
3 Contrôler que le blocage de l’accélération fonctionne correctement et n’est pas endommagé. 4 Contrôlez que l’interrupteur d’arrêt fonctionne correctement et est en bon état. 5 Contrôler que toutes les poignées ne comportent pas d’huile. 6 Contrôler que le système anti-vibrations fonctionne correctement et n’est pas endommagé. 7 Contrôler que le silencieux est bien attaché et qu’il n’est pas endommagé. 8 Contrôler que tous les éléments de la tronçonneuse sont serrés et qu’ils ne sont ni endommagés ni absents. 9 Contrôler que le capteur de chaîne est bien en place et qu’il n’est pas endommagé. 10 Contrôlez la tension de la chaîne.
S’assurer qu’aucune personne, aucun animal ou aucun autre facteur ne risque de gêner l’utilisateur de la machine. S’assurer que les susnommés ne risquent pas d’entrer en contact avec la chaîne de la tronçonneuse ou d’être blessés par la chute de l’arbre coupé.
Ce chapitre traite des mesures élémentaires de sécurité à respecter en travaillant avec la tronçonneuse. Cependant, aucune information ne peut remplacer l’expérience et le savoir-faire d’un professionnel. En cas de doute ou de difficulté quant à l’utilisation de la machine, consulter un spécialiste. Demander conseil au point de vente de la tronçonneuse, à l’atelier d’entretien ou à un utilisateur expérimenté. L’utilisateur doit éviter d’utiliser la machine s’il ne se sent pas suffisamment qualifié pour le travail à effectuer! Avant d’utiliser la tronçonneuse, il convient de comprendre le phénomène de rebond et de savoir comment l’éviter. Voir au chapitre Mesures anti-rebond. Avant d’utiliser la tronçonneuse, il faut connaître les différences entre les deux méthodes de sciage: sciage avec la partie supérieure ou sciage avec la partie inférieure de la chaîne. Voir les instructions aux chapitres Mesures anti-rebond et Équipement de sécurité de la machine. Utiliser les équipements de protection personnelle. Voir au chapitre Équipement de protection personnelle.
Même si cela n’est pas dangereux en soi, vous pouvez être surpris et perdre le contrôle de la tronçonneuse. Ne sciez jamais des branches ou des billes empilées sans les séparer. Sciez seulement une bille ou un morceau à la fois. Retirez les morceaux sciés pour que votre zone de travail reste sûre.
éviter de couper avec la pointe du guide-chaîne. Ne jamais tenir la tronçonneuse d’une seule main!
Fendage = consiste à casser la pièce avant que l’entaille ne soit terminée.
Il est en général possible d’éviter les inconvénients indiqués ci-dessus en effectuant le sciage en deux temps, soit de haut en bas, soit de bas en haut. Il s’agit alors de neutraliser la tendance naturelle de la pièce à coincer la chaîne ou à se fendre. IMPORTANT! Si la chaîne se coince dans l’entaille, couper immédiatement le moteur! Ne pas tirer sur la tronçonneuse pour la dégager afin de ne pas se blesser à la chaîne au moment où la tronçonneuse se décoince subitement. Utiliser un bras de levier pour décoincer la tronçonneuse. La liste suivante indique comment se tirer des situations les plus couramment rencontrées par les utilisateurs de tronçonneuses.
Élagage Lors de l’élagage de branches épaisses, procéder comme pour le sciage ordinaire.
Retirez les morceaux sciés de la zone de travail. Si vous les laissez dans la zone de travail, vous augmentez le risque de rebond accidentel et le risque de perdre l’équilibre quand vous travaillez.
Le tronc est couché à même le sol. Il n’y a aucun risque de coinçage de la chaîne ou de fendage de la pièce à scier. Par contre, il existe un risque important que la chaîne rencontre le sol après le sciage. Commencer par couper le tronc par le haut (environ 1/3 du diamètre). Couper le tronc de haut en bas. Faire attention à la fin de l’entaille pour éviter que la chaîne ne rencontre le sol.
Un autre facteur important (qui n’a aucune incidence sur le sens d’abattage mais concerne la sécurité), est la présence éventuelle de branches mortes ou abîmées qui, en se détachant, risquent de provoquer des blessures. Il convient avant tout éviter que l’arbre abattu ne s’accroche à un autre arbre. Décrocher un arbre coincé dans un autre peut síavérer très dangereux et présente un grand risque díaccident. Voir les instructions au chapitre Solution à un abattage raté.
La distance de sécurité à respecter entre un arbre à abattre et le lieu de travail doit être d’au moins 2 1/2 fois la hauteur de l’arbre. Veiller à ce que personne ne se trouve dans la ”zone dangereuse” avant et pendant l’abattage.
Sens d’abattage Le but consiste à placer l’arbre abattu de façon à ce que l’ébranchage et le tronçonnage ultérieurs du tronc puissent être effectués sur un terrain aussi favorable que possible. Chercher à sécuriser au maximum la position de travail.
Ébranchez le tronc jusqu’à hauteur d’épaule. Pour des raisons de sécurité, il est préférable de travailler de haut en bas avec le tronc entre la tronçonneuse et vous.
Les facteurs déterminants sont: • L’inclinaison • La courbure • La direction du vent • La densité des branches • Le poids éventuel de la neige • Obstacles autour de l’arbre: d’autres arbres, des lignes électriques, des routes et des bâtiments par exemples. • Observez si l’arbre est abîmé ou pourri, car il risque alors de se rompre et de commencer à tomber plus tôt que prévu.
L’abattage est constitué de trois entailles. On procède d’abord à l’encoche qui comprend une entaille supérieure et une entaille inférieure, puis à l’abattage proprement dit grâce au trait de chute. Un emplacement correct de ces entailles permet de déterminer le point de chute de l’arbre de manière très précises. Encoche Pour effectuer l’encoche, commencer par l’entaille supérieure. Utiliser la poignée avant de la tronçonneuse (1) comme aide à l’abattage. Viser le long de la poignée un but plus loin sur le terrain, là où l’arbre doit tomber (2). Se tenir à droite de l’arbre, derrière la tronçonneuse et utiliser la méthode de sciage dite tirée.
La partie non coupée du tronc s’appelle la charnière. L’encoche doit faire 1/4 du diamètre du tronc et l’angle entre les deux entailles doit être d’au moins 45°.
Le trait de chute se fait de l’autre côté du tronc et doit être parfaitement horizontal. Se tenir à gauche de l’arbre et utiliser la méthode tirée.
Il existe des méthodes d’abattage spécifiques pour les troncs dont le diamètre est supérieur à la longueur du guide-chaîne. Ces méthodes comportent un risque important de choc entre la zone de rebond du guidechaîne et un objet.
N’essayez jamais de faire tomber un arbre qui s’est coincé dans un autre.
Continuez à scier plus profondément jusqu’à ce que la tension de l’arbre/la branche se libère. Élagage
Tronçonnage en rondins Voir les instructions au chapitre Technique de base pour la coupe.
En raison de la législation en vigueur concernant l'environnement et les émissions, la tronçonneuse est équipée de limiteurs d'écoulement sur les vis de réglage du carburateur. Ceci limite les possibilités de réglage à 1/ 2 tour maximum.
Jonsered assurent des émissions de gaz nocifs réduites au minimum.
- L = Pointeau de bas régime - H = Pointeau de haut régime - T = Vis de ralenti
Contrôle de l’usure du ruban de frein
(copeaux, résine, saletés). La saleté et l’usure compromettent le bon fonctionnement du frein.
Le moteur est réglé à l’usine sur un niveau intermédiaire. En cas de travail à des hauteurs élevées ou de nouvelles conditions climatiques, thermiques et d’humidité, il peut s’avérer nécessaire d’effectuer un léger réglage du pointeau de haut régime.
Contrôle de l’arceau protecteur
Lors des essais à l’usine, le pointeau de haut régime est réglé pour que le moteur soit conforme aux exigences législatives en vigueur tout en garantissant des prestations optimales. Le pointeau de haut régime du carburateur est ensuite verrouillé, à l’aide d’un limiteur de mouvement, sur la position de dévissage maximal. Le limiteur limite la possibilité de réglage à un demi-tour maximum.
Un carburateur correctement réglé signifie que la machine répond promptement à une accélération et qu’elle fait des bulles à plein régime. De plus, la chaîne ne doit jamais tourner au ralenti. Si le pointeau L est réglé trop pauvrement, les démarrages risquent d’être difficiles et les accélérations médiocres. Un pointeau H réglé sur un mélange trop pauvre résulte en une perte de puissance de la machine, de mauvaises accélérations et/ ou des détériorations du moteur.
Ne pas lâcher la poignée avant. La chaîne doit s’arrêter immédiatement.
Si elle tourne quand la commande est en position de ralenti, il convient de contrôler le réglage du ralenti du carburateur.
Placer la tronçonneuse sur une surface solide et la mettre en marche. Vérifier que la chaîne ne touche pas le sol ou tout autre obstacle. Voir les instructions au chapitre Démarrage et arrêt.
Ne jamais utiliser une machine dont le silencieux est défectueux.
Remarque! Remplacer la grille si elle est endommagée. Une grille encrassée cause une surchauffe du moteur, entraînant des détériorations au niveau du cylindre et du piston. Ne jamais se servir d’une machine dont le silencieux est endommagé. Ne jamais utiliser un silencieux sans grille antiflamme ou avec une grille antiflamme défectueux.
flux des gaz d’échappement loin de l’utilisateur. Ces gaz sont chauds et peuvent transporter des étincelles risquant de causer un incendie si elles entrent en contact avec un matériau sec et inflammable.
Déposer la vis au centre de la poulie et enlever la poulie. Installer et bloquer une nouvelle corde sur la poulie. Enrouler la corde d’environ 3 tours sur la poulie. Monter la poulie contre le ressort de rappel, de manière à ce que l’extrémité du ressort s’engage dans la poulie. Reposer la vis dans le centre de la poulie. Passer la corde à travers le trou du boîtier du lanceur et dans la poignée. Faire un nœud robuste à l’extrémité de la corde.
Utilisez des lunettes et des gants de protection.
Garder à l’esprit que le ressort de rappel se trouve à l’état tendu dans le boîtier du lanceur.
Monter la cassette avec le ressort de rappel dans le
Un filtre ayant servi longtemps ne peut plus être complètement nettoyé. Le filtre à air doit donc être remplacé à intervalles réguliers. Tout filtre endommagé doit être remplacé immédiatement. Une tronçonneuse JONSERED peut être équipée de différents types de filtre à air suivant le lieu de travail, le temps qu’il fait, la saison, etc. Demandez conseil à votre revendeur.
Si la puissance de la machine est trop faible, si la machine est difficile à mettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôler l’état de la bougie avant de prendre d’autres mesures. Si la bougie est encrassée, la nettoyer et vérifier que l’écartement des électrodes est de 0,5 mm. Remplacer la bougie une fois par mois ou plus souvent si nécessaire.
• Un mauvais fonctionnement du carburateur • Des problèmes de démarrage • Une perte de puissance • Une usure prématurée des éléments du moteur. • Une consommation anormalement élevée de carburant • Pour déposer le filtre à air, commencer par retirer le capot du filtre. Lors du remontage, veiller à assurer une bonne étanchéité entre le filtre à air et son support. Nettoyer le filtre en le tapotant ou à l’aide d’une brosse.
Utiliser pour cela une burette spéciale et une graisse pour roulement de bonne qualité.
Le système de refroidissement est composé des éléments suivants: 1
Les ailettes de refroidissement sur le cylindre.
Voir les instructions au chapitre Équipement de coupe.
à l’aide d’un tournevis ou d’une clé combinée. La machine est livrée de l’usine avec la vis sur la position 2. Le débit d’huile diminue lorsque l’on tourne la vis dans le sens des aiguilles d’une montre et augmente lorsque l’on tourne la vis dans le sens contraire.
3 IMPORTANT! En cas de températures supérieures à 5°C ou 0°C, la machine DOIT être réadaptée en version standard. Autrement, une surchauffe risque de se produire et de causer de graves avaries du moteur.
(CS 2152W, CS 2153W) Sur les modèles portant la désignation W, aussi bien la poignée anneau avant que la poignée arrière sont chauffées par des éléments électriques. Le courant électrique est fourni par un générateur incorporé dans la tronçonneuse. Pour mettre le chauffage, pousser le contact vers le bas. Pour couper le chauffage, pousser le contact vers le haut.
(CS 2152WH, CS 2153WH) Si cette tronçonneuse comporte la désignation CARBURETOR HEATING, elle est équipée d’un carburateur à chauffage électrique. Le chauffage électrique empêche la formation de glace dans le carburateur. Un thermostat règle le chauffage afin que le carburateur ait toujours la température de travail correcte.
Remplacez-le quand les parties les plus usées sont inférieures à 0,6 mm.
S’assurer que le capteur de chaîne est en bon état, le remplacer si nécessaire.
S’assurer que le trou de lubrification n’est pas obturé. Nettoyer la gorge de la chaîne. Lubrifier la roulette si le guide en comporte une.
Limer les bavures éventuelles sur les sont correctement alimentés en huile. côtés du guide-chaîne.
fissures, que la chaîne n’est pas raide et que les rivets et les maillons ne sont pas anormalement usés. Remplacer au besoin.
Contrôler le bon fonctionnement du contacteur d’arrêt. Vérifier qu’il n’y a pas de fuite de carburant du moteur, du réservoir ou des conduits de carburant. Contrôler chaque jour le système de refroidissement des tronçonneuses avec pot catalytique.
Type de carburateur Contenance du réservoir de carburant, litres Débit de la pompe à huile à 9000 tr/min, ml/min Contenance du réservoir d’huile, litres Type de pompe à huile Poids Tronçonneuse sans guide, ni chaîne et avec réservoirs vides, kg Émissions sonores (voir remarque 1) Niveau de puissance sonore mesuré dB(A) Vitesse de chaîne à puissance maxi, m/s
Pour des informations sur les émissions sonores, voir le chapitre Caractéristiques techniques. Les normes harmonisées suivantes ont été appliquées: EN ISO 12100-2:2003, CISPR 12:1997, EN ISO 11681-1:2004. L’organisme notifié: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Suède, a procédé à des tests de type européen suivant l’article 8, paragraphe 2c de la directive machines (98/37/CE). Les certificats du contrôle de type UE selon l’annexe VI ont les numéros: 404/07/1170 – CS 2153, CS 2153 WH, CS 2153 C, CS 2153 CWH, 404/02/898 – CS 2152, CS 2152W, CS 2152WH, 404/02/898 – CS 2152C, CS 2152CW De plus, SMP, Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Suède, a confirmé la conformité avec l’annexe V de la Directive du Conseil du 8 mai 2000 relative aux ”émissions sonores dans l’environnement” 2000/ 14/CE. Les certificats ont les numéros: 01/161/065 ⎯ CS 2153, CS 2153WH, 01/161/066, ⎯ CS 2153C, CS 2153CWH, 01/161/047 – CS 2152, CS 2152W, CS 2152WH, 01/161/048 – CS 2152C, CS 2152CW. La tronçonneuse livrée est conforme à l’exemplaire ayant subi le test de type européen. Huskvarna, le 18 avril 2007
