Intitulé	Description
Type de produit	Amplificateur de guitare et effets intégrés
Caractéristiques techniques principales	Modèles d'amplis variés, effets numériques, interface utilisateur intuitive
Alimentation électrique	Adaptateur secteur inclus, alimentation via piles possible
Dimensions approximatives	Dimensions compactes pour une portabilité facile
Poids	Poids léger pour un transport aisé
Compatibilités	Compatible avec divers instruments de musique, entrée auxiliaire pour appareils externes
Type de batterie	Piles AA ou adaptateur secteur
Tension	Adaptateur secteur : 100-240V AC
Puissance	Puissance de sortie adaptée pour des performances en intérieur et en extérieur
Fonctions principales	Amplification de son, effets intégrés, enregistrement et lecture audio
Entretien et nettoyage	Nettoyage régulier de la surface, éviter l'humidité excessive
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, manuel de réparation recommandé

FOIRE AUX QUESTIONS - AMPWORKSB KORG

Comment puis-je allumer le KORG AMPWORKSB ?

Pour allumer le KORG AMPWORKSB, appuyez sur le bouton d'alimentation situé sur le panneau supérieur. Assurez-vous que l'appareil est correctement alimenté.

Pourquoi mon KORG AMPWORKSB ne produit-il pas de son ?

Vérifiez que le volume est réglé correctement, que l'appareil est branché et que les câbles sont correctement connectés. Assurez-vous également que l'instrument est bien sélectionné.

Comment connecter mon KORG AMPWORKSB à un ordinateur ?

Utilisez un câble USB pour connecter le KORG AMPWORKSB à votre ordinateur. Assurez-vous d'avoir installé les pilotes nécessaires.

Puis-je utiliser des effets externes avec le KORG AMPWORKSB ?

Oui, vous pouvez connecter des effets externes via les entrées et sorties appropriées. Consultez le manuel pour les détails sur la connexion.

Comment réinitialiser mon KORG AMPWORKSB aux paramètres d'usine ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton 'reset' et l'alimentation pendant environ 5 secondes jusqu'à ce que l'écran clignote.

Où puis-je trouver des mises à jour pour le KORG AMPWORKSB ?

Les mises à jour peuvent être trouvées sur le site officiel de KORG, dans la section de support pour le produit AMPWORKSB.

Comment changer les piles du KORG AMPWORKSB ?

Pour changer les piles, retirez le couvercle du compartiment à piles à l'arrière de l'appareil et remplacez les piles par des piles neuves de type AA.

Le KORG AMPWORKSB se met à jour automatiquement ?

Non, le KORG AMPWORKSB ne se met pas à jour automatiquement. Vous devez vérifier manuellement les mises à jour sur le site de KORG.

Y a-t-il une garantie pour le KORG AMPWORKSB ?

Oui, le KORG AMPWORKSB est généralement couvert par une garantie limitée de deux ans. Vérifiez les détails spécifiques auprès de votre revendeur.

Comment ajuster les paramètres de tonalité sur le KORG AMPWORKSB ?

Utilisez les boutons de tonalité situés sur le panneau de contrôle pour ajuster les réglages selon vos préférences.

MODE D'EMPLOI AMPWORKSB KORG

Manuel d'utilisation

KORG

FEMS

KORG

Merci d'avoir choisi le processeur de signal à modélisation portable Ampworks bass de Korg. Pour garantir un fonctionnement sans problèmes, veillez lire attentivement ce manuel et utiliser l'appareil comme expliqué. Quand vous avez fini de lire le manuel, conservez-le de façon à pouvoir vous y reporter par la suite.

Caractéristiques principales

• Ampworks bass utilise la technologie de modélisation "fliems" de Korg pour délivrer des sons de modélisation d'ampli, de coffret et d'effet puissants. Ampworks est le choix idéal pour un large éventail d'applications, notamment l'enregistrement en ligne direct, les représentations en direct et l'entraînement au casque.
• Vous pouvez combiner once types d'amplis avec dix types de coffrets pour simuler un grand nombre de configurations différentes, ainsi qu'utiliser once effets hauteurs performances pour ajouter une touche finale au son. Tout cette puissance est facile à contrôler; il suffit d'utiliser les sélecteurs Amp Type, Cabinet et Effect, plus les boutons d'ampli et d'effet pour sélectionner la source de votre choix.
• Vous pouvez sélectionner un programme prérégles qui sont optimisés pour chaque type d'ampli, deux programmes utilisateur, ou utiliser le mode manuel.

Mise sous/hors tension

Lors d'une alimentation sur piles :

1. Glissez le couvercle des piles (11) situé sous le boîtier vers la position UNLOCK et retirez-le. Insérez deux piles alcalines AA (fournies), en veillant bien à respecter les polarités. Refermez le couvercle et glissez-le vers la position LOCK pour le remettre en place.
2. Quand l'appareil est alimenté sur piles, il se met sous tension lorsque vous branchez un câble mono dans la prise INPUT (13). La LED POWER (1) s'allume quand l'appareil est sous tension.

L'appareil se met hors tension quand vous retirez le cable mono de la prise INPUT.

Pensez bien à débrancher le cable de la prise INPUT lorsque vous n'utilisez pas l'Ampworks de façon à économiser l'énergie des piles. Si vous raccordez un cable stéreo, l'appareil ne se mettra pas sous tension. Quand les piles sont usées, la LED POWER clignote. Remplacez les piles le plus tôt possible. Les piles usées devront être immédiatement retirées de l'appareil. Si vous laissez des piles usées dans l'appareil, elles risquent de fuir ou de provoquer un dysfonctionnement. Il faudra également les retirer lorsque vous ne prévoyez pas d'utiliser l'Ampworks pendant un certain temps.

Lors d'une alimentation avec l'adaptateur secteur :

1. Raccordez l'adaptateur secteur vendu séparation à la prise DC 4,5V (12), et branchez l'adaptateur secteur dans une prise secteur. La LED POWER (1) s'allume, et l'appareil se met sous tension. Utilisez uniquement l'adaptateur secteur spécifique (DC 4,5V). Pensez bien à débrancher l'adaptateur secteur de la prise secteur lorsque vous n'utilisez pas l'Ampworks.

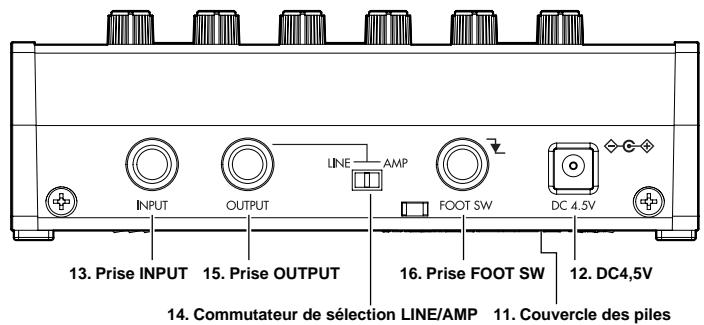

Raccordements

1. Mettez l'appareil que vous souhaitez raccorder hors tension et baissez toutes les commandes de volume.
2. Raccordez votre basse à la prise INPUT (13).
3. Mettez le commutateur de sélection LINE/AMP (14) sur la position correspondant à la destination de sortie. Si vous raccordez la sortie à un mélangeur, un enregistreur ou un casque, utilisez le réglage "LINE". Si vous raccordez la sortie à un ampli de basse, utilisez le réglage "AMP". Si vous sélectionné AMP, la réponse du coffret sera automatiquement réglée en interne afin d'optimiser le son produit par un ampli de basse. Utilisez le réglage "LINE" si vous raccordez l'Ampworks à un ampli de basse doté d'un haut-parleur d'igu et délivrant une bonne réponse des haute fréquences.
4. Raccordez la prise OUTPUT (15) à votre mélangeur ou votre ampli de basse. La prise OUTPUT est stéréophonique (TRS), de sorte que si vous utilisez un câble mono pour la raccorder à votre ampli de basse, etc., seul le son du canal L (gauche) sera émis.

Si vous utilisez les deux canaux d'un mélangeur ou que vous utilisez deux amplificateurs en stéréo,

Liste des paramètres d'effet

AMPTYPE

CABINET

OFF	Son d'un raccordement de ligne direct, ne passant pas par un coffret.
410 LA	Modèle d'enceinte pour son LA avec quatre haut-parleurs de 10 pôues
410MDN	Modèle d'enceinte de type moderne avec quatre haut-parleurs de 10 pôues.
410MTL	Modèle d'enceinte avec quatre haut-parleurs de 10 pôues, en-aluminium et coniques.
810CLS	Modèle d'enceinte de type classique avec huit haut-parleurs de 10 pôues.
412 UK	Modèle d'enceinte fabriqué au RU avec quatre haut-parleurs de 12 pôues.
115STU	Modèle d'enceinte combo de studio avec un haut-parleur de 15 pôues.
115JAZ	Modèle d'enceinte combo de jazz avec un haut-parleur de 15 pôues.
215TAL	Modèle d'enceinte verticale avec deux haut-parleurs de 15 pôues
415UK	Modèle d'enceinte fabriqué au RU avec quatre haut-parleurs de 15 pôues.
118+112	Modèle d'enceinte combinant un haut-parleur de 12 pôues et un haut-parleur de 18 pôues.

EFFECT

PREAMP	Réglage du pré-ampli sur une tonalité claire.
EXCITER	Cet effet applique un excîteur dynamique en fonction de la force de grattage. (Il s'avère particulièrement efficace lorsqu'ellesyou sauhaitezdonner plus d'éclat pour épurer les sons.)
DIST	Distorsion pour basse.
OCTAVE	Cet effet génère une hauteur de son d'une octave inférieure à celle du son d'origine et mélange l'effet au son d'origine pour ajouter une impression de profondeur et de fin en douceur. Cet effet peut ne pas fonctionner correctement si vous jouez deux ou plusieurs cordes simultanément ou lors du jeu des cordes de faible hauteur tonale.
FILTER	Filtre passase bas de type auto-wah, moitié gauche : balayage descendant ( √ ), moitié droite : balayage ascendant ( ∩ )
CHORUS	Chœur stéreo ancien.
FLANGE	Flanger ancien.
PHASER	Phaseur ancien.
ROTARY	Simulation d'enceinte rotative.
DELAY	Retard stéreo.
REVERB	Réverbérations ressort.

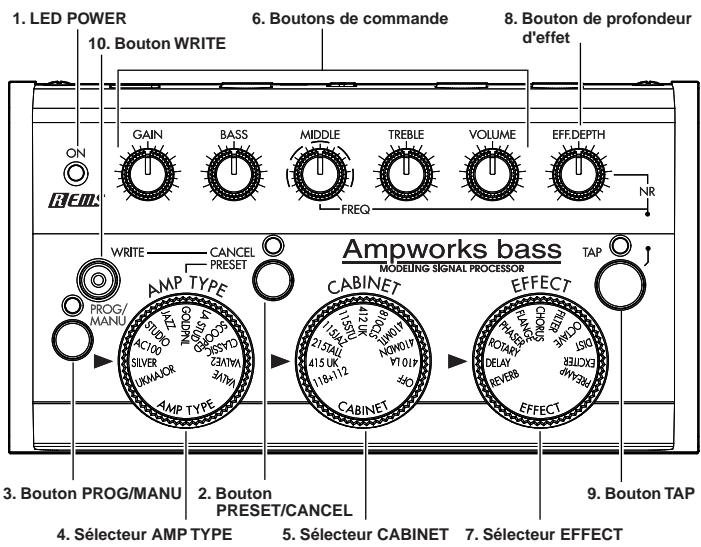

Boutons de commande

GAIN	Régle le gain d'ampl. SRégle simultanément le compresseur si AMP TYPE est régé sur VALVE-JAZZ, ou la distortion si AMP TYPE est régé sur STUDIO-UKMAJOR.
TREBLE	Régle la plage des hautes fréquences d'ampli.
MIDDLE	Régle la plage des fréquences intermédiaires d'ampli.
BASS	Régle la plage des basses fréquences d'ampli.
VOLUME	Régle le volume d'ampli.
EFFDEPTH	Régle la profondeur d'effet.
NR	Régle la profondeur de réduction de bruit. (Maintenez le bouton TAP enforcé et tournez EFFDEPTH.)
FREQ	Séléctionne l'une des cinq fréquences centrales de MIDDLE (médium). Ce réglage est possible si AMP TYPE est régé sur VALVE-JAZZ (maintenze la touche TAP enforcé et tournez MIDDLE).

utilisez un câble stéréo à double mono.

1. Si vous souhaitez utiliser une commande au pied pour commuter les programmes utilisateur, les réglages manuels ou le bypass, raccordez la commande au pied Korg en option PS-1 ou PS-100 à la prise FOOT SW (16).
2. Lorsque les raccordements sont terminés, mettez l'appareil raccordé sous tension et régalez le volume.

Programmes préréglés (11 programmes)

1. Appuyez sur le bouton PRESET (2) de façon que la LED s'allume
2. Tournez le sélecteur AMP TYPE (4).

Vous pouvez sélectionner les programmes préréglés avec les coffrets et les effets adaptés à chaque type d'ampli.

Programmes utilisateur (PROG1, 2), manuel

1. Appuyez sur le bouton PROG/MANU (3). Chaque fois que vous appuyez sur le bouton, vous parcourez le cycle des trois réglages suivants.

PROG1 (LED allumée en vert) : Programme réglable par l'utilisateur 1

PROG2 (LED allumée en rouge) : Programme réglable par l'utilisateur 2

MANUAL (LED allumée en orange) : Les réglages actuels des boutons et des sélecteurs

Si vous sélectionnez Bypass, vous n'entendrez que le son direct (non traité) de votre appareil. Si vous contournez l'Ampworks, la LED manuel/programme (PRESET ou PROG/MANU) s'éteint. - Pour contourner l'Ampworks, maintenez le bouton PROG/MANU (3) enfoncé pendant environ deux secondes. Appuyez à nouveau sur le bouton PROG/MANU pour annuler la dérivation.

Création de votre propre son

Pour créer vos propre son, vous nevez soit commencer avec un programme existant et le modifier, soit créer le son depuis le début. Si vous commencerez avec un programme existant, sélectionnez le programme, puis utilisez les boutons de commande (6) pour régler les paramètres de l'ampli, ou régler l'effet et la profondeur d'effet. Vous pouze également essayer de modifier le coffret. Ou bien, si vous souhaitez créer vos propre son depuis le début, vous pouze utiliser la methode expliquée ci-dessous. A ce moment, vous voudrez peut-etre appuyer sur le bouton PROG/MANU (3) pour sélectionner MANUAL.

1. Utilisez le sélecteur AMP TYPE (4) pour sélectionner l'un des once types d'ampli.
2. Utilisez le sélection CABINET (5) pour sélectionner l'un des onze types de modèle de coffret. La combinaison du type d'ampli et des coffrets déterminera la tonalité de base de l'ampli. Vous pouvez utiliser n'importe quel modèle de coffret avec n'importe quel modèle d'ampli. Certaines combinaisons recommandées sont données dans la "Liste des paramètres d'effet". Si vous ne souhaitez pas utiliser d'effets, réglez le bouton EFF. DEPTH (8) sur "0" (à fond sur la gauche).
3. Utilisez les boutons de commande (6) pour régler le gain, la tonalité et le volume de l'ampli modélisé. Utilisez le bouton GAIN pour régler le gain. Si vous avez sélectionné le type d'ampli VALVE-JAZZ, le

réglage du gain ajustera également la profondeur du compresseur. Si vous avez sélectionné le type d'ampli STUDIO-UKMAJOR, le gain fera varier la distorsion.

TREBLE, MIDDLE et BASS permettant de régler la tonalité. Si vous avez sélectionné le type d'ampli VALVE-JAZZ, vous pourrez utiliser le bouton MIDDLE pour sélectionner l'une des cinq fréquences centrales du Médium. Maintenez le bouton TAP (9) enfoncé et tournez MIDDLE pour modifier la fréquence centrale. VOLUME règle le volume d'ensemble.

Certains réglages de tonalité risquent de produire une distorsion désagréable. Dans ce cas, baissez le VOLUME.

1. Utilisez le sélection EFFECT (7) pour sélectionner l'effet modélisé souhaité et utilisez le bouton EFF. DEPTH (8) pour régler le niveau de l'effet.

Avec certains des effets suivants, vous pourrez régler la vitesse de modulation, le temps de retard ou le temps de réverbération. Le paramètre se réglera sur une valeur correspondant à l'intervalle de temps (4 secondes maximum) séparant deux pressions successives sur le bouton TAP (9).

Effet:	Paramètre	Plage de réglage du paramètre	*Proportion de l'intervalle de pression de TAP
CHORUS, PHASER, ROTARY:	Vitesse de modulation	80,0 [ms]...4,0 [s]	x 1
FLANGE:	Vitesse de modulation	160,0 [ms]...8,0 [s]	x 2
DELAY:	Temps de retard	80,0 [ms]...1,0 [s]	x 1
REVERB:	Temps de réverbération	Environ.0,5 [s]...8,0 [s]	x 2
Autres:	...	...	...

La proportion de l'intervalle de pression de TAP signifie que si vous sélectionnez l'exemple FLANGE, le fait d'appuyer sur le bouton TAP à intervalle de 4 secondes réglera le paramètre sur 2 fois cette longueur, soit une vitesse de modulation de huit secondes par cycle.

En plus de ces réglages, vous pouvez également régler la profondeur de la réduction de bruit en maintenant le bouton TAP (9) enfoncé et en tournant le bouton EFF. DEPTH (8).

1. Si vous sélectionné un programme utilisé ou un programme prérégê et que vous souhaitez ramener le paramètre d'un sélection ou d'un bouton à la valeur enregistrée dans le programme, tournez ce sélection ou ce bouton jusqu'à ce que la LED du programme sélectionné (PRESET, PROG/MANU) s'éteigne. La LED s'éteindra pendant quelques instants, puis elle se rallumera immédiatement. Si vous sélectionné un programme différent ou que vous mettez l'appareil hors tension sans enregistrer le programme que vous avez modifié, vos modifications seront perdues.

Enregistrement d'un programme

Vous pouvez enregistrer deux de vos réglages favoris dans PROG1 et PROG2. 1. Appuyez sur le bouton WRITE (10). (Le bouton PROG/MANU clignote.) 2. Appuyez sur le bouton PROG/MANU (3) pour sélectionner l'endroit où vous souhaitez enregistrer votre programme. Chaque fois que vous appuyez sur le bouton, la sélection alterne entre PROG1 (la LED clignote en vert) et PROG2 (la LED clignote en rouge). 3. Appuyez à nouveau sur le bouton WRITE pour enregistrer vos réglages. Si vous décidez de ne pas enregistrer vos réglages, appuyez sur le bouton CANCEL (2). Les données préalablement contenues dans la destination d'enregistrement seront écrasées et supprimées.

Le réglage de la dérivation (marche/arrêt) n'est pas mémorisé.

Pour réinitialiser les réglages d'usine

Vous pouvez ramener PROG1 et PROG2 aux réglages d'usine, en procédant de la façon suivante.

• Maintenez le bouton WRITE (10) enfoncé et mettez l'appareil sous tension

Utilisation de la commande au pied en option

Si vous raccordez la commande au pied (PS-1 ou PS-100) en option à la prise FOOT SW (16), vous pourrez effectuer une opération à la mise sous tension pour spécifier si la commande au pied doit modifier les programmes ou commander la marche et l'arrêt de la dérivation.

Si vous souhaitez utiliser la commande au pied pour modifier les programmes : Il suffit de mettre l'appareil sous tension. - Le fait d'appuyer sur la commande au pied fera parcourir le cycle de PROG1 PROG2 MANUAL PROG1...

Si vous souhaitez alterner entre la dérivation et un programme:

Mettez l'appareil sous tension tout en maintenant le bouton PROG/MANU (3) enfoncé. - Le fait d'appuyer sur la commande au pied activera/désactivera la dérivation. Ceci vous permet d'alterner entre le programme de votre choix et la dérivation. Vous ne pouvez modifier le mode de fonctionnement de la commande au pied qu'avec cette opération spéciale à la mise sous tension.

Fiche technique et options

Modèles d'ampli: 11 Modèle des coffrets : 10 Effets: 11 + réduction de bruit Programmes : 2 utilisateurs, 1 manuel, 11 prêégles Entrée: Entrée de guitare basse (prise mono 1/4") Sortie: Sortie double usage ligne/casque (prise stéreo 1/4") Alimentation : Deux piles alcalines AA (permettant environ 10 heures d'utilisation continue) ou adaptateur secteur vendu séparément (DC 4.5 V) Dimensions (L x P x H): 144 mm x 78 mm x 48 mm (sans les commandes faisant saillie) Poids: 222 g (sans les piles) Accessoires fournis: Manuel du propriétaire. Deux piles alcalines AA Options: Adaptateur secteur, commande au pied (PS-1 ou PS-100)

L'aspect extérieur et les specifications sont sujets à modifications sans préavis à des fins d'amélioration.

Qu'est-ce que la technologie REIMS?

Le TME système (de l'anglais Resonant Structure and Electronic circuit Modeling System) constitue une technique de modélisation du son déposée par Korg qui produit avec précision le caractère complexe et la nature tant des instruments acoustiques qu'électriques ainsi que des circuits électroniques dans des environnements réels. Le TME émule une vaste gamme des caractéristiques de génération de sons y compris des corps d'instruments, des haut-parleurs et des enceintes des champs acoustiques, des microphones, des tubes à vide, des transistors, etc.

Liste des paramètres d'effet

AMPTYPE

CABINET

EFFECT

Boutons de commande

Emplacement L'utilisation de cet instrument dans les endroits suivants peut en entrainer le mauvais fonctionnement. En plein soleil. En plein soleil. Endroits très chauds ou très humides Endroits sales ou fort poussiéreux Endroits soumis à de fortes vibrations À proximité de champs magnétiques Alimentation Branchez l'adaptateur secteur fourni à une prise secteur de tension appropriée. Évitez de brancher l'adaptateur à une prise de courant dont la tension ne correspond pas à celle pour laquelle l'appareil est conçu. Interférences avec d'autres appareils électriques Les postes de radio et de télévision situés à proximité peuvent par conséquent souffrir d'interférences à la réception. Veuillez alors faire fonctionner cet appareil à une distance raisonnable de postes de radio et de télévision. Maniement Pour éviter de les endommager, manipulez les commandes et les boutons de cet instrument avec soin. Entretien Lorsque l'instrument se salit, nettoyez-le avec un chiffon propre et sec. Ne vous servez pas d'agents de nettoyage liquides tels que du benzene ou du diluant, voir des produits inflammables. Conservez ce manuel Après avoir lu ce manuel, veuillez le conserver soigneusement pour toute référence ultérieure. Évitez toute intrusion d'objets ou de liquide Ne placez jamais de récipient contenant du liquide près de l'instrument. Si le liquide se renverse ou coule, il risque de provoquer des dommages, un court-circuit ou une électrocution. Veillez à ne pas laisser tomber des objets métalliques dans le boîtier (trombones, par ex.). Si cela se produit, débranchez l'alimentation de la prise de courant et contactez votre revendeur Korg le plus proche ou la surface où vous avez acheté l'instrument.

Marque ce pour les normes européennes harmonisées

La marque CE apposée sur tous les produits de notre firme fonctionnant sur secteur jusqu'au 31 décembre 1996 signifie que ces appareils répondent à la Directive EMC (89/336/CEE) et à la Directive concernant la marque CE (93/68/CEE). La marque CE apposée après le 1 janvier 1997 signifie que ces appareils sont conformes à la Directive EMC (89/336/CEE), à la Directive concernant la marque CE (93/68/CEE) ainsi qu'à la Directive Basse Tension (73/23/CEE). La marque CE apposée sur tous les produits de notre firme fonctionnant sur piles signifie que ces appareils répondent à la Directive EMC (89/336/CEE) et à la Directive concernant la marque CE (93/68/CEE).

Remarque importante pour les clients

Ce produit a été fabriqué suivant des specifications sévères et des besoin en tension applicables dans le pays où ce produit doit être utilisé. Si vous avez acheté ce produit via l'internet, par vente par correspondance ou/et vente par téléphone, vous nevez vérifier que ce produit est bien utilisable dans le pays où vous résidiez. ATTENTION: L'utilisation de ce produit dans un pays autre que celui pour lequel il a été concu peut être dangereuse et annulera la garantie du fabricant ou du distributeur. Conservez bien votre récépissé qui est la preuve de votre achat, faute de quoi votre produit ne risque de ne plus être couvert par la garantie du fabricant ou du distributeur.
