AMPWORKS - Amplificateur de guitare KORG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de guitare avec modélisation d'ampli, coffret et effets
Marque	KORG
Modèle	AMPWORKS
Technologie de modélisation	REMS (Resonant Structure and Electronic circuit Modeling System)
Nombre de modèles d'ampli	11 (Clean, Blues, UK '70s, UK '80s, etc.)
Nombre de modèles de coffret	11 (1x8, 1x12, 2x12, 4x10, 4x12, etc.)
Nombre d'effets	9 + réduction de bruit (Comp, Wah, Chorus, Flanger, Phaser, Tremolo, Rotary, Delay, Reverb, Chorus+Delay, Chorus+Reverb)
Programmes préréglés	11 (optimisés par type d'ampli)
Programmes utilisateur	2 (PROG1, PROG2) + mode manuel
Entrée	Prise guitare mono 1/4" (INPUT)
Sortie	Prise stéréo 1/4" (OUTPUT) pour ligne/casque, avec sélecteur LINE/AMP
Alimentation	2 piles alcalines AA (environ 10 h) ou adaptateur secteur DC 4,5 V (vendu séparément)
Dimensions (L × P × H)	144 mm × 78 mm × 48 mm
Poids	222 g (sans piles)
Accessoires fournis	Manuel d'utilisation, 2 piles alcalines AA
Options	Adaptateur secteur (DC 4,5 V), commande au pied PS-1 ou PS-100
Consommation	Environ 10 heures avec piles alcalines neuves
Entretien	Nettoyer avec un chiffon propre et sec ; ne pas utiliser de solvants liquides
Sécurité	Éviter exposition au soleil, chaleur, humidité, poussière ; utiliser uniquement l'adaptateur spécifié ; débrancher si liquide ou objet métallique pénètre
Piles	Remplaçables ; retirer les piles usagées et en cas de non-utilisation prolongée
Réinitialisation usine	Maintenir WRITE enfoncé et mettre sous tension
Homologation	Marquage CE conforme aux directives EMC et Basse Tension

FOIRE AUX QUESTIONS - AMPWORKS KORG

Comment mettre sous tension l'Ampworks sur piles ?

Branchez un câble mono dans la prise INPUT (13). La LED POWER (1) s'allume. Débranchez le câble pour éteindre.

Comment sélectionner un programme préréglé ?

Appuyez sur le bouton PRESET (2) jusqu'à ce que la LED s'allume, puis tournez le sélecteur AMP TYPE (4). Les programmes préréglés sont optimisés pour chaque type d'ampli.

Comment créer son propre son depuis le début ?

Sélectionnez le mode MANUAL avec le bouton PROG/MANU (3). Choisissez un modèle d'ampli avec AMP TYPE et un coffret avec CABINET (5). Réglez le gain, la tonalité et le volume avec les boutons de commande (6). Utilisez le sélecteur EFFECT (7) et le bouton EFF. DEPTH (8) pour ajouter un effet.

Comment enregistrer un programme utilisateur ?

Appuyez sur WRITE (10) (la LED PROG/MANU clignote). Appuyez sur PROG/MANU (3) pour choisir PROG1 ou PROG2. Appuyez à nouveau sur WRITE pour confirmer.

Comment utiliser une commande au pied avec l'Ampworks ?

Raccordez une commande au pied Korg PS-1 ou PS-100 à la prise FOOT SW (16). Par défaut, elle parcourt les programmes. Pour alterner entre bypass et un programme, maintenez PROG/MANU enfoncé pendant la mise sous tension.

Comment réinitialiser les réglages d'usine ?

Maintenez le bouton WRITE (10) enfoncé et mettez l'appareil sous tension. Les programmes utilisateur PROG1 et PROG2 retrouvent leurs valeurs d'usine.

Quels types d'effets sont disponibles ?

Les effets incluent : Comp, Wah (automatique), Chorus, Flanger, Phaser, Tremolo, Rotary, Delay, Reverb, Chorus+Delay et Chorus+Reverb. Certains paramètres se règlent avec le bouton TAP (9).

Quelle est l'autonomie des piles ?

Avec deux piles alcalines AA neuves, l'autonomie est d'environ 10 heures d'utilisation continue.

Que faire si la LED POWER clignote ?

La LED POWER qui clignote indique que les piles sont usées. Remplacez-les dès que possible. Retirez les piles usagées pour éviter les fuites.

Comment nettoyer l'Ampworks ?

Utilisez un chiffon propre et sec pour essuyer l'appareil. N'utilisez jamais de liquides ou de solvants. Ne renversez pas de liquide sur l'appareil.

MODE D'EMPLOI AMPWORKS KORG

Manuel d'utilisation

KORG

REMS

KORG

2003 KORG INC

E F 1

Imprimé en Chine

Merci d'avoir besoin de processeur de signal à modélisation portable Ampworks de Korg. Pour garantir un fonctionnement sans problèmes, veuillez lire attentivement ce manuel et utiliser l'appareil comme expliqué. Quand vous avez fini de lire le manuel, conservez-le de façon à pouvoir vous y reporter par la suite.

Caractéristiques principales

• Ampworks utilise la technologie de modélisation "FIEMS" de Korg pour délivrer des sons de modélisation d'ampli, de coffret et d'effet puissants. Ampworks est le choix idéal pour un large éventail d'applications, notamment l'enregistrement en ligne direct, les représentations en direct et l'entraînement au casque.
• Vous pouvez combiner onze types d'amplis avec onze types de coffrets pour simuler un grand nombre de configurations différentes, ainsi qu'utiliser neuf effets hautes performances pour ajouter une touche finale au son. Tout cette puissance est facile à contrôler ; il suffit d'utiliser les sélecteurs Amp, Type, Cabinet et Effect, plus les boutons d'ampli et d'effet pour sélectionner la source de votre choix.
• Vous pouvez sélectionner onze programmes préréglés qui sont optimisés pour chaque type d'ampli, deux programmes utilisateur, ou utiliser le mode manuel.

Mise sous/hors tension

Lors d'une alimentation sur piles :

1. Glissez le couvercle des piles (11) situé sous le boîtier vers la position UNLOCK et retirez-le. Insérez deux piles alcalines AA (fournies), en veillant bien à respecter les polarités. Refermez le couvercle et glissez-le vers la position LOCK pour le remettre en place.
2. Quand l'appareil est alimenté sur piles, il se met sous tension lorsque vous branchez un cable mono dans la prise INPUT (13). La LED POWER (1) s'allume quand l'appareil est sous tension.

L'appareil se met hors tension quand vous retirez le cable mono de la prise INPUT.

Pensez bien à débrancher le cable de la prise INPUT lorsque vous n'utilisez pas l'Ampworks de façon à économiser l'énergie des piles.

Si vous raccordez un cable stéreo, l'appareil ne se mettra pas sous tension. Quand les piles sont usées, la LED POWER clignote. Remplacez les piles le plus tôt possible. Les piles usées devront être immédiatement retirées de l'appareil. Si vous laissez des piles usées dans l'appareil, elles risquent de fuir ou de provoquer un dysfonctionnement. Il faudra également les retirer lorsque vous ne prévoyez pas d'utiliser l'Ampworks pendant un certain temps.

Lors d'une alimentation avec l'adaptateur secteur :

1. Raccordez l'adaptateur secteur vendu séparément à la prise DC 4,5V (12), et branchez l'adaptateur secteur dans une prise secteur. La LED POWER (1) s'allume, et l'appareil se met sous tension. Utilisez uniquement l'adaptateur secteur spécifique (DC 4,5V). Pensez bien à débrancher l'adaptateur secteur de la prise secteur lorsque vous n'utilisez pas l'Ampworks.

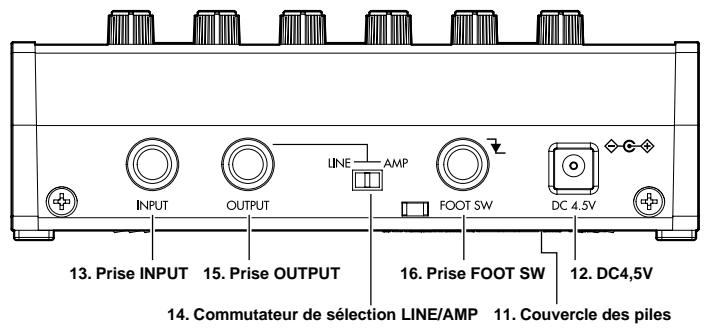

Raccordements

1. Mettez l'appareil que vous souhaitez raccorder hors tension et baissez toutes les commandes de volume.
2. Raccordez votre guitare à la prise INPUT (13).
3. Mettez le commutateur de selection LINE/AMP (14) sur la position correspondant à la destination de sortie. Si vous raccordez la sortie à un mélangeur, un enregistrer ou un casque, utilisez le réglage "LINE". Si vous raccordez la sortie à un ampli de guitare, utilisez le réglage "AMP". Si vous sélectionné AZM la Réponse du coffret sera automatiquement régée en interne afin d'optimiser le son produit par un ampli de guitare.
4. Raccordez la prise OUTPUT (15) à votre mélangeur ou votre ampli de guitare. La prise OUTPUT est stéréophonique (TRS), de sorte que si vous utilisez un câble mono pour la raccorder à votre ampli de guitare, etc., seul le son du canal L (gauche) sera émis. Si vous écoutez le son par un casque, raccordez le casque à cette prise.

Si vous utilisez les deux canaux d'un mélangeur ou que vous utilisez deux amplificateurs en stéréo, utilisez un câble stéréo à double mono.

1. Si vous souhaitez utiliser une commande au pied pour commuter les programmes utilisateur, les réglages manuels ou le bypass, raccordez la commande au pied Korg en option PS-1 ou PS-100 à la prise FOOT SW (16).
2. Lorsque les raccordements sont terminés, mettez l'appareil raccordé sous tension et régalez le volume.

Programmes préreglés (11 programmes)

1. Appuyez sur le bouton PRESET (2) de façon que la LED s'allume.
2. Tournez le sélecteur AMP TYPE (4).

Veuillez sélectionner les programmes préréglés avec les coffrets et les effets adaptés à chaque type d'ampli.

Programmes utilisateurs (PROG1, 2), manuel

1. Appuyez sur le bouton PROG/MANU (3). Chaque fois que vous appuyez sur le bouton, vous parcourez le cycle des trois réglages suivants.

PROG1 (LED allumée en vert) : Programme réglable par l'utilisateur 1

PROG2 (LED allumée en rouge) : Programme réglable par l'utilisateur 2

MANUAL (LED allumée en orange) : Les réglages actuels des boutons et des sélecteurs

Si vous sélectionnez Bypass, vous n'entendez que le son direct (non traité) de votre guitare. Si vous contournez l'Ampworks, la LED manuel/programme (PRESET ou PROG/MANU) s'éteint. - Pour contourner l'Ampworks, maintenez le bouton PROG/MANU (3) enfoncé pendant environ deux secondes. Appuyez à nouveau sur le bouton PROG/MANU pour annuler la dérivation.

Création de votre propre son

Pour créer votre propre son, vous devez soit commencer avec un programme existant et le modifier, soit créer le son depuis le début. Si vous commencez avec un programme existant, sélectionnez le programme, puis utilisez les boutons de commande (6) pour régler les paramètres de l'ampli, ou régler l'effet et la profondeur d'effet. Vous pouvez également essayer de modifier le coffret. Ou bien, si vous souhaitez créer votre propre son depuis le début, vous pouvez utiliser la méthode expliquée ci-dessous. À ce moment, vous voudrez peut-être appuyer sur le bouton PROG/MANU (3) pour sélectionner MANUAL.

1. Utilisez le sélection CABINET (5) pour selectionner l'un des onze types d'ampli.
2. Utilisez le sélection CABINET (5) pour sélectionner l'un des onz èle de coffret avec n'importe quel modèle d'ampli. Certaines combinaisons recommandées sont données dans la "Liste des paramètres d'effet". Si vous ne souhaitez pas utiliser d'effets, réglez le bouton EFFDEPTH (8) sur "0" (à fond sur la gauche).
3. Utilisez les boutons de commande (6) pour regler le gain, la tonalité et le volume de la modélisation d'ampli. Tournez le bouton GAIN pour regler le niveau d'entrée de net à distorsion (de gauche à droite).

Tournez les boutons TREBLE, MIDDLE et BASS pour régler la tonalité. Tournez le bouton VOLUME pour régler le volume. 4. Utilisez le sélection EFFECT (7) pour sélectionner l'effet de modélisation, et utilisez le bouton EFF. DEPTH (8) pour régler le niveau d'effet. Avec certains des effets suivants, vous devrez régler la vitesse de modulation, le temps de retard ou le temps de réverbération. Le paramètre se reglera sur une valeur correspondant à l'intervalle de temps (4 secondes maximum) séparant deux pressions sur le bouton TAP (9).

Effe

COMP WAH:

CHC

ELA

TRE

DEL

REV

La proportion de l'intervalle de pression de TAP signifie que si vous sélectionnez l'exemple FLANGE, le fait d'appuyer sur le bouton TAP à intervalle de 4 secondes réglera le paramètre sur 2 fois cette longueur, soit une vitesse de modulation de huit secondes par cycle. En plus de ces réglages, vous pouvez également régler la profondeur de la réduction de bruit en maintenant le bouton TAP (9) enfoncé et en tournant le bouton EFF. DEPTH (8). Si vous sélectionnez un programme utilisateur ou un programme préenregistré et que vous souhaitez ramener le paramètre d'un sélecteur ou d'un bouton à la valeur enregistrée dans le programme, tournez ce sélecteur ou ce bouton jusqu'à ce que la LED du programme sélectionné (PRESET, PROG/MANU) s'éteigne. La LED s'éteindra pendant quelques instants, puis elle se rallumera immédiatement. Si vous sélectionnez un programme différent ou que vous mettez l'appareil hors tension sans enregistrer le programme que vous avez modifié, vos modifications seront perdues.

Enregistrement d'un programme

Vous pouvez enregistrer deux de vos réglages favoris dans PROG1 et PROG2. 1. Appuyez sur le bouton WRITE (10). (Le bouton PROG/MANU clignote.) 2. Appuyez sur le bouton PROG/MANU (3) pour sélectionner l'endroit où vous souhaitez enregistrer votre programme.

Chaque fois que vous appuyez sur le bouton, la sélection alterne entre PROG1 (la LED clignote en vert) et PROG2 (la LED clignote en rouge). Appuyez à nouveau sur le bouton WRITE pour enregistrer vos réglages. Si vous décidez de ne pas enregistrer vos réglages, appuyez sur le bouton CANCEL (2).

Les données préalablement contenues dans la destination d'enregistrement seront écrasées et supprimées. Le réglage de la dérivation (marche/arrêt) n'est pas mémorisé.

Pour réinitialiser les réglages d'usine

Vous pouvez ramener PROG1 et PROG2 aux réglages d'usine, en procédant de la façon suivante

• Maintenez le bouton WRITE (10) enfoncé et mettez l'appareil sous tension.

Utilisation de la commande au pied en option

Si vous raccordez la commande au pied (PS-1 ou PS-100) en option à la prise FOOT SW (16), vous pourrez effectuer une opération à la mise sous tension pour spécifier si la commande au pied doit modifier les programmes ou commander la marche et l'arrêt de la dérivation.

Si vous souhaitez utiliser la commande au pied pour modifier les programmes : Il suffit de mettre l'appareil sous tension. - Le fait d'appuyer sur la commande au pied fera parcourir le cycle de PROG1 PROG2 MANUAL PROG1...

Si vous souhaitez alterner entre la dérivation et un programme:

Mettez l'appareil sous tension tout en maintenant le bouton PROG/MANU (3) enfoncé.

• Le fait d'appuyer sur la commande au pied activera/désactivera la dérivation. Ceci vous permet d'alterner entre le programme de votre choix et la dérivation. Vous ne pouvez modifier le mode de fonctionnement de la commande au pied qu'avec cette opération spéciale à la mise sous tension.

Fiche technique et options

Modèles d'ampli: 11

Modèle des coffrets : 11

Effets: 9 + réduction de bruit Programmes : 2 utilisateurs, 1 manuel, 11 prêrgés Entrée: Entrée de guitare (prise mono 1/4") Sortie: Sortie double usage ligne/casque (prise stéreo 1/4") Alimentation : Deux piles alcalines AA (permettant environ 10 heures d'utilisation continue) ou adaptateur secteur vendu séparément (DC 4.5 V ⋆-♂)

Dimensions (L× P× H) : 144mm× 78mm× 48mm Poids: 222 g (sans les piles) Accessoires fournis : Manuel du propriétaire. Deux piles alcalines AA. Options: Adaptateur secteur, commande au pied (PS-1 ou PS-100)

L'aspect extérieur et les spécifications sont sujets à modifications sans préavis à des fins d'amélioration.

Qu'est-ce que la technologie REIMS?

Le item système (de l'anglais Resonant Structure and Electronic circuit Modeling System) constitue une technique de modélisation du son déposée par Korg qui produit avec précision le caractère complexe et la nature tant des instruments acoustiques qu'électriques ainsi que des circuits électroniques dans des environnements réels. Le item émule une vaste gamme des caractéristiques de génération de sons y compris des corps d'instruments, des haut-parleurs et des enceintes, des champs acoustiques, des microphones, des tubes à vide, des transistors, etc.

Liste des paramètres d'effet

AMPTYPE

BTO CLN	Canal épuration d'un ampli fait à la main de 100 W à haute extrémité (enceinte CAB recommodée: 412CLS, 412VIN, 412MDN)
BLK212	Ampli combo 2x12 indispensable pour les joustes de country ou de blues (enceinte CAB recommodée: 212BLK)
TWD410	Ampli combo 4x10 concu pour une quitare basse (enceinte CAB recommodée: 410TWD)
AC15	VOX AC15 fabrique en 1962 (enceinte CAB recommodée: 112VOX)
AC30TB	Canal brillant d'un VOX AC30TB (enceinte CAB recommodée: 212VOX)
BLUES	Tête d'ancien ampli fabrique au Royaume-Uni (enceinte CAB recommodée : 412CLS)
UK '70S	Canal des hautes fréquences aigues d'une tête d'ampli de 100 W modulole 1969, fabriquée au Royaume-Uni (enceinte CAB recommodée : 412CLS)
UK '80S	Tête de 100 W modulole 1983, fabriquée au Royaume-Uni avec réglage du volume principal (enceinte CAB recommodée : 412CLS, 412VIN, 412MDN)
UK MDN	Ampli moderne de 100 W fabriqué au Royaume-Uni (enceinte CAB recommodée: 412VIN, 412MDN)
RECTO	Ampli haut gain avec plaque métallique (enceinte CAB recommodée : 412VIN, 412MDN)
FUZZ	Fuzz ancien

CABINET * Haut-parleur à aimant AlNiCo, ** Haut-parleur à aimant céramique

1X8TWD	Cela simule une enceinte à dos ouvert équipée d'un haut-parleur de 8 pouces.**
112TWD	Cela simule une enceinte à dos ouvert équipée d'un haut-parleur de 12 pouces et avec une tonalité blues.*
112BLK	Cela simule une enceinte américa à dos ouvert équipée d'un haut-parleur de 12 pouces et avec une tonalité brillante.**
112VOX	Cela simule une enceinte Vox à dos ouvert équipée d'un haut-parleur de 12 pouces. *
212BLK	Cela simule une enceinte américa à dos ouvert équipée de deux haut-parleurs de 12 pouces.**
212VOX	Cela simule une enceinte Vox à dos ouvert équipée de deux haut-parleurs de 12 pouces. *
212DC	Cela simule une enceinte moderne à dos ouvert équipée de deux haut-parleurs de 12 pouces.**
410TWD	Cela simule une enceinte à dos ouvert équipée de quatre haut-parleurs de 10 pouces. *
412CLS	Cela simule une enceinte à dos fermé équipée de quatre haut-parleurs de 12 pouces et de 25 watts. **
412VIN	Cela simule une enceinte à dos fermé équipée de quatre haut-parleurs de 12 pouces et de 30 watts.**
412MDN	Cela simule une enceinte à dos fermé équipée de quatre haut-parleurs de 12 pouces and of 75 watts.**

EFFECT

COMP	Ce comprésseur produit des niveaux consistants et de sustain.
WAH	Wah automatique qui applique un effet wah répondant à l'attaque des cordes moitié gauche : balayage descendant ( √ ), moitié droite : balayage ascendant ( ∅ )
CHORUS	Cheeur stéro ancien.
FLANGE	Flanger ancien.
PHASER	Phaseur ancien.
TREM	Trémolo ancien.
ROTARY	Simulation d'enceinte rotative.
DELAY	Retard stéro.
REVERB	Réverbérations ressort.
CHO+DL	Cheeur stéro ancien + retard stéro.
CHO+RV	Cheeur stéro ancien + réverbérations ressort.

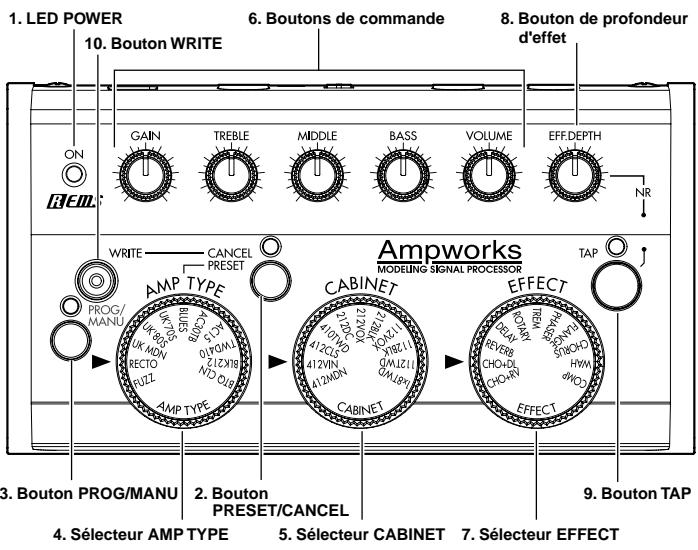

Boutons de commande

GAIN	Règle le gain d'ampli.
TREBLE	Règle la plage des haute fréquences d'ampli.
MIDDLE	Règle la plage des fréquences intermédiaires d'ampli.
BASS	Règle la plage des basses fréquences d'ampli.
VOLUME	Règle le volume d'ampli.
EFF.DEPTH	Règle la profondeur d'effet.
NR	Règle la profondeur de réduction de bruit. (Maintenez le bouton TAP enforce et tournez EFF.DEPTH.)

Emplacement

L'utilisation de cet instrument dans les endroits suivants peut en entrainer le mauvais fonctionnement. - En plein soleil - Endroits très chauds ou très humides - Endroits sales ou fort poussiéreux - Endroits exposés à de fortes vibrations - À proximité de champs magnétiques

Alimentation

Branchez l'adaptateur secteur fourni à une prise secteur de tension appropriée. Évitez de brancher l'adaptateur à une prise de courant dont la tension ne correspond pas à celle pour laquelle l'appareil est conçu.

Interférences avec d'autres appareils électriques

Les postes de radio et de télévision situés à proximité peuvent par conséquent souffrir d'interférences à la réception. Veuillez donc faire fonctionner cet appareil à une distance raisonnable de postes de radio et de télévision.

Maniement

Pour éviter de les endommager, manipulez les commandes et les boutons de cet instrument avec coin

Sol. Entretien

Lorsque l'instrument se salit, nettoyez-le avec un chiffon propre et sec. Ne servez pas d'agents de la société liquide et le sauf du chiffon de la durée en soins de ce qui aifiuement. Conservéze ce manuel

Après avoir lu ce manuel, veuillez le conserver soigneusement pour toute référence ultérieure. Évitez toute intrusion d'objets ou de liquide. Ne placez jamais de récipient contenant du liquide près de l'instrument. Si le liquide se renverse ou coule, il risque de provoquer des dommages, un court-circuit ou une électrocution. Veillez à ne pas laisser tomber des objets métalliques dans le boîtier (trombones, par ex.). Si cela se produit, débranchez l'alimentation de la prise de courant et contactez votre revendeur le plus proche ou le magasin où vous avez acheté l'instrument.

Marque ce pour les normes européennes harmonisées

La marque CE apposee sur tous les produits de notre firme fonctionnant sur secteur jusqu'au 31 décembre 1996 signifie que ces apparciels respondent a la Directive EMC (89/336/CEE) et a la Directive concernant la marque CE (93/68/CEE).

La marque CE apposée après le 1 janvier 1997 signifie que ces appareils sont conformes à la Directive EMC (89/336/CEE), à la Directive concernant la marque CE (93/68/CEE) ainsi qu'à la Directive Basse Tension (73/23/CEE). La marque CE apposée sur tous les produits de notre firme fonctionnant sur piles signifie que ces appareils répondent à la Directive EMC (89/336/CEE) et à la Directive concernant la marque CE (93/68/CEE).

Remarque importante pour les clients

Ce produit a été fabriqué suivant des specifications sévères et des besoin en tension applicables dans le pays ou ce produit doit être utilisé. Si vous avez acheté ce produit via l'internet, par vente par correspondence ou par téléphone, vous devez vérifier que ce produit est bien utilisable dans le pays ou vous résidèz. ATTENTION: L'utilisation de ce produit dans un pays autre que celui pour lequel il a été concu peut être dangereuse et annulera la garantie du fabricant ou du distributeur. Conservez bien votre récépissé qui est le preuve de votre achat, faute de quoi votre produit ne risque de ne plus être couvert par la garantie du fabricant ou du distributeur.

KORG

2003 KORG INC

JG 1

Imprimé en Chine
