Type de produit	Caisson de basses passif
Marque	Rockville
Modèle	W10T4S4
Diamètre	10 pouces (25,4 cm)
Puissance RMS	400 watts
Puissance crête	800 watts
Impédance	4 ohms
Sensibilité	90 dB
Réponse en fréquence	30 Hz - 300 Hz
Matériau du cône	Polypropylène
Aimant	Ferrite
Bobine mobile	Double 4 ohms (DVC)
Dimensions (L x l x H)	28 x 28 x 25 cm
Poids	6,5 kg
Alimentation	Amplificateur externe requis
Fonctions principales	Reproduction des basses fréquences, installation dans coffre
Entretien	Nettoyer avec un chiffon sec, éviter l'humidité
Sécurité	Ne pas exposer à l'eau, éviter les courts-circuits
Pièces détachées	Joint de cône, cache-poussière (non inclus)
Réparabilité	Bobine remplaçable par un professionnel

FOIRE AUX QUESTIONS - W10T4S4 Rockville

Quel type d'amplificateur est recommandé pour ce subwoofer ?

Un amplificateur mono ou multi-voies capable de délivrer 400 watts RMS sous 4 ohms est idéal. Assurez-vous que l'amplificateur est stable en 4 ohms.

Puis-je connecter ce subwoofer directement à une autoradio ?

Non, ce subwoofer est passif et nécessite un amplificateur externe. Ne le branchez jamais directement sur une sortie haut-parleur d'autoradio.

Quelle est la taille de coffre recommandée ?

Un coffre scellé d'un volume net de 20 à 30 litres est conseillé pour des basses précises. Pour un coffre accordé, un volume de 25 à 40 litres donnera plus de puissance.

Le subwoofer est-il compatible avec un système 2 ohms ?

Oui, en utilisant le câblage en parallèle des deux bobines de 4 ohms, vous obtenez une impédance totale de 2 ohms. Vérifiez que votre amplificateur est stable en 2 ohms.

Comment câbler les deux bobines mobiles ?

Pour une impédance de 4 ohms, câblez les bobines en série (+/- de chaque bobine). Pour 2 ohms, câblez en parallèle (reliez les + ensemble et les - ensemble). Consultez le schéma de câblage.

Quelle est la puissance maximale supportée ?

La puissance crête est de 800 watts, mais pour une utilisation durable, ne dépassez pas 400 watts RMS continus.

Puis-je installer ce subwoofer dans une enceinte portative ?

Oui, mais il est conçu pour usage automobile. En utilisation portable, veillez à une ventilation suffisante et à un amplificateur adapté.

Comment nettoyer le cône du subwoofer ?

Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez jamais de produits chimiques ou d'eau, car ils pourraient endommager le cône.

Que faire si le subwoofer émet un bruit de distorsion ?

Vérifiez d'abord les connexions, assurez-vous que la puissance de l'amplificateur ne dépasse pas les 400 watts RMS, et que le coffre est bien adapté. Un bruit anormal peut indiquer un court-circuit dans la bobine.

Le subwoofer est-il garanti ?

Rockville offre généralement une garantie d'un an sur les défauts de fabrication. Conservez votre preuve d'achat et contactez le revendeur pour toute réclamation.

MODE D'EMPLOI W10T4S4 Rockville

ROCKVILLE W10 T4 S4

SPECIFICATIONS

Application: Ultra Slim Subwoofer

Basket Type: Rolled Steel

Cone: Ultra-Stiff Paper Composite

Dust Cap: 3D Molded Acrylic Dust Cap

Surround Style: Laminated Butyl Rubber

Magnet Weight: 3.125 lbs (50 oz)

2" Single 4 Ohm Aluminum Voice Coil

Impedance: 4 ohm

Peak/Program/RMS (CEA): 1200 Watts/600 Watts/300 Watts

Frequency Response: 36Hz – 500Hz

SPL @ 1w/1m: 90dB

TS PARAMETERS

4 Ohm

REVC: 3.6 Ohm

VAS: 17.749 Ltr

FO: 58.462 Hz

CMS: 91.379 uM/N

SD: 369.840 sqCM

KRM: 8.184 m Ohm

BL: 11.487 TM

ERM: 0.780

QMS: 6.805

MMS: 81.105 g

QES: 0.813

MMD: 77.106 g

QTS: 0.726

KXM: 42.902 m Ohm

NO: 0.422%

EXM: 0.660

SPLO: 90 dB

RECOMMENDED BOX DIMENSIONS

Sealed enclosure: 0.25 - 0.75 cu ft

Vented Enclosure: 0.75 - 1.00 cu ft @ 35Hz Tuning

0.5 - 1.00 cu ft @ 45Hz Tuning

Overall Diameter: 10.3"

Mounting Diameter: 9"

Overall Depth: 3.7"

Mounting Depth: 3.1"

WOOFER WIRING CONFIGURATIONS

Mono Block Amplifier Connections

Dual Voice Coil subwoofers have multiple wiring options that are available to you. You can create a final impedance load to match the final impedance load of your amplifier.

1 Ohm Stable

You can run a final impedance load of 1 ohm to take advantage of your amplifiers full power output. If you don't want to run your amplifier as hard and are OK with less power output, you may also run a final impedance load of 2 ohms.

2 Ohm Stable

A 2 ohm stable amplifier can run the final impedance at 2 ohms to maximize the power output. The final impedance load can also be 4 ohms which will run your amplifier at cooler temperatures but provide you with less power.

Multi-Channel Amplifier Connections

Most multi-channel amplifiers are 2 ohm stable per channel. So, if you run one or two subwoofers to one channel then be sure the final impedance load of the subwoofer(s) is 2 ohms or greater. If you bridge a multi-channel amplifier then it will be a 4 ohm stable minimum, which means you can only run a 4 ohm load or higher to the bridged output. If you run 2 ohm or less to the bridged output then your amplifier will burn out over time.

ONE 4Ω DVC WOOFER = 2Ω LOAD

ONE 4Ω DVC WOOFER = 8Ω LOAD

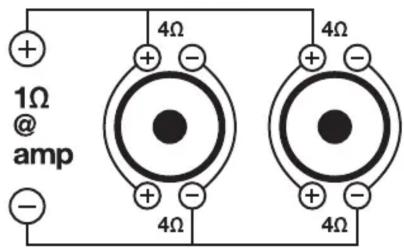

TWO 4Ω DVC WOOFERS = 1Ω LOAD

TWO 4Ω DVC WOOFERS = 4Ω LOAD

THREE 4Ω DVC WOOFERS = 2.67Ω LOAD

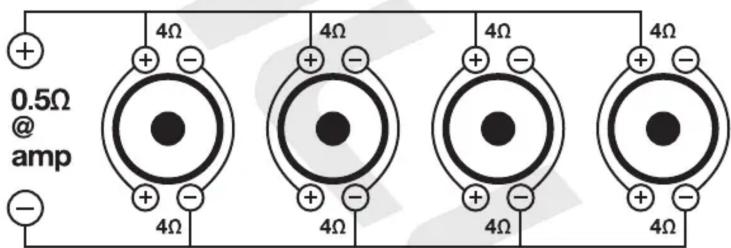

FOUR 4Ω DVC WOOFERS = 0.5Ω LOAD

THIS DIAGRAM IS NOT RECOMMENDED FOR ROCKVILLE AMPLIFIERS

FOUR 4Ω DVC WOOFERS = 2Ω LOAD

FOUR 4Ω DVC WOOFERS = 8Ω LOAD
