PUNISHER 12D2 - Caisson de basses Rockville - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses (subwoofer)
Marque	Rockville
Modèle	PUNISHER 12D2
Diamètre	12 pouces (30 cm)
Impédance	Double bobine 2 ohms (câblable en 1 ou 4 ohms)
Puissance RMS	600 Watts
Puissance max	1200 Watts
Réponse en fréquence	25 Hz – 500 Hz
Sensibilité	85 dB (1W/1m)
Profondeur de montage	15 cm environ
Diamètre de découpe	28 cm
Matériau du cône	Polypropylène renforcé
Suspension	Caoutchouc butyle
Puissance recommandée de l’ampli	200 – 600 Watts RMS
Volume de caisson recommandé	35-45 litres (clos) ou 50-60 litres (accordé)
Entretien et nettoyage	Essuyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Éviter les surpuissances qui peuvent endommager la bobine. Vérifier la polarité.
Pièces détachées et réparabilité	Contacter Rockville pour les pièces de rechange. Réparation par un professionnel recommandée.
Informations générales	Utilisation en voiture ou en intérieur avec ampli adapté. Garantie constructeur.

FOIRE AUX QUESTIONS - PUNISHER 12D2 Rockville

Comment câbler un caisson de basses Rockville PUNISHER 12D2 ?

Ce subwoofer a deux bobines de 2 ohms. Vous pouvez les câbler en série pour obtenir 4 ohms, ou en parallèle pour 1 ohm. Assurez-vous que votre ampli supporte l'impédance choisie.

Quel type de caisson utiliser pour ce subwoofer ?

Un caisson clos (35-45 litres) offre une meilleure précision, tandis qu'un caisson accordé (50-60 litres) donne plus de volume sonore. Choisissez selon vos préférences.

Quelle est la puissance recommandée pour l’ampli ?

Un ampli délivrant entre 200 et 600 Watts RMS est idéal. Ne dépassez pas 600 Watts RMS pour éviter d'endommager le subwoofer.

Faut-il un rodage pour ce subwoofer ?

Oui, un rodage progressif de 10 à 20 heures à faible volume est recommandé pour assouplir la suspension et améliorer les performances.

Comment régler le filtre passe-bas ?

Réglez le filtre passe-bas de l'ampli entre 80 et 120 Hz selon vos goûts. Commencez à 100 Hz et ajustez.

Ce subwoofer est-il adapté à une utilisation en voiture ?

Oui, il est conçu pour l'installation automobile. Assurez-vous de respecter la profondeur de montage et le volume de caisson recommandé.

Quelle est la durée de vie typique de ce subwoofer ?

Avec une utilisation respectueuse (pas de distorsion, puissance adaptée), il peut durer plusieurs années. La garantie constructeur est généralement d'un an.

Puis-je utiliser ce subwoofer en intérieur (home cinéma) ?

Oui, mais il nécessite un ampli adapté et un caisson. Il est conçu pour l'audio mobile, mais peut convenir à un usage domestique avec précautions.

Comment nettoyer le subwoofer ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez tout produit liquide ou abrasif qui pourrait endommager la membrane.

Que faire si le son est déformé ?

Vérifiez d'abord les connexions et la polarité. Réduisez le gain de l'ampli et assurez-vous que l'impédance totale est correcte. Si la distorsion persiste, le subwoofer peut être endommagé.

MODE D'EMPLOI PUNISHER 12D2 Rockville

12" DVC 2-OHM CAR SUBWOOFER

PUNISHER|12D2

1400W RMS CEA RATED · 2800W PROGRAM · 5600W PEAK

SPECIFICATIONS

Application: Subwoofer

Basket Type: Cast aluminum with black sanded finish

Cone: Ultra stiff black non-pressed paper cone

Dust Cap: Ultra-stiff polypropylene dustcap

Surround Style: High density thick stitched foam

Magnet Weight: 15.38 lbs

3" Dual 2 ohm 4 Layer Black Aluminum Voice Coil

Impedance: 2 ohm

CEA / RMS / Peak Watts: 1400 / 2800 / 5600

Frequency Response: 32.769Hz - 500Hz

TECHINCAL DATA

Cut-out Diameter: 11.93" (303.022mm)

Mounting Depth: 7.48" (189.992mm)

Gap Plate Inside Diameter: 3.31" (84.1mm)

Gap Plate Outside Diameter: 8.27" (210mm)

Gap Plate Thickness: 0.47" (12mm)

Yoke Outside Diameter: 8.27" (210mm)

Yoke Pole Diameter: 2.95" (75mm)

Yoke Thickness: 0.59" (15mm)

Washer Diameter: 0.47" (12mm)

Weight: 41.08Lbs

RECOMMENDED BOX DIMENSIONS

Sealed enclosure: 1.24 – 2.12 cubic feet

Vented Enclosure: 1.94 - 2.83 cubic feet

TS PARAMETERS SERIES

- Fs: 32.769Hz

- Qms: 2.808

• Cms: 0.066318m mm/N

- BI: 26.273 N/A

• Zmin: 7.0561 ohm

• Re: 4 ohm ±0.2 ohm

- Qes: 0.424

• Mms: 355.71g

- dBspl: 85.3

- Sd: 530.093cm²

- Qts: 0.369

• VAS: 26.273L/0.47 cu ft

PARALLEL

- Fs: 30.979Hz

• Qms: 2.494

• Cms: 0.078272m mm/N

- BI: 13.088 N/A

• Zmin: 2.5714 ohm

• Re: 1 ohm ±0.2 ohm

- Qes: 0.383

• Mms: 337.220g

- dBspl: 85.7

- Sd: 530.093cm²

- Qts: 0.332

• VAS: 31.33L/0.47cu ft

XMAX

- 1-way: 28mm

- 2-way: 56mm

RockvilleAudio.com

LET'S GET SOCIAL

DESIGNED AND ENGINEERED IN THE USA, MANUFACTURED IN CHINA.

WOOFER WIRING CONFIGURATIONS

ONE 2Ω DVC WOOFER = 1Ω LOAD

ONE 2Ω DVC WOOFER = 4Ω LOAD

TWO 2Ω DVC WOOFERS = 0.5Ω LOAD

TWO 2Ω DVC WOOFERS = 2Ω LOAD

TWO 2Ω DVC WOOFERS = 8Ω LOAD

THIS DIAGRAM IS NOT RECOMMENDED FOR ROCKVILLE AMPLIFIERS

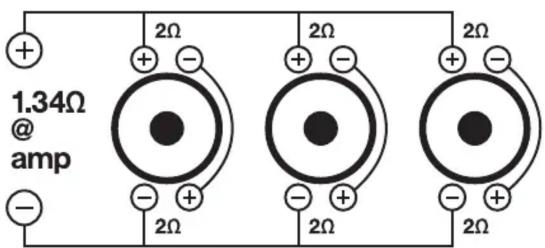

THREE 2Ω DVC WOOFERS = 1.34Ω LOAD

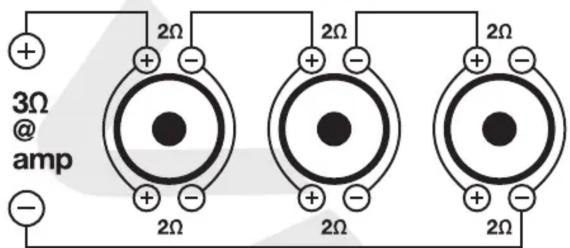

THREE 2Ω DVC WOOFERS = 3Ω LOAD

FOUR 2Ω DVC WOOFERS = 1Ω LOAD

FOUR 2Ω DVC WOOFERS = 4Ω LOAD
