TRANSONIC - Gps NAVIGON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de navigation GPS
Marque	NAVIGON
Modèle	TRANSONIC
Alimentation	Batterie interne rechargeable ; adaptateur secteur (AC 100-240V~, 50/60 Hz) ; adaptateur allume-cigares (DC 12V)
Écran	Écran tactile (Touch Screen)
Type de carte mémoire	SD (Secure Digital) et MMC (MultiMediaCard)
Connectivité	USB (via câble ActiveSync) ; prise casque 3,5 mm ; branchement pour antenne externe
Réception GPS	Antenne GPS pliante intégrée ; récepteur GPS compatible avec 24 satellites
Fonctions principales	Navigation routière, instructions vocales, écran tactile, saisie d'adresse, zoom avant/arrière, réglages
Contenu de l'emballage	Système de navigation, câble ActiveSync, adaptateur secteur, support CD, mode d'emploi, carte de garantie, support vélo (optionnel), étrier de fixation avec col de cygne, câble allume-cigares 12V, CD de navigation, étui de protection (optionnel), carte mémoire pré-installée (optionnelle)
Sécurité	Ne pas utiliser pendant la conduite ; éviter humidité, chaleur, et lumière directe du soleil ; respecter les consignes de sécurité du manuel
Entretien et nettoyage	Nettoyer avec un chiffon doux non pelucheux légèrement humide ; ne pas utiliser de solvants ; utiliser une membrane de protection pour l'écran
Garantie	Garantie limitée ; conserver le reçu d'achat ; contacter le service après-vente pour toute réclamation
Température d'utilisation	De 0°C à 45°C (estimation) ; humidité entre 10% et 90% (non condensée)
Réparabilité	Réparations exclusivement par le service après-vente agréé ; ne pas ouvrir le boîtier

FOIRE AUX QUESTIONS - TRANSONIC NAVIGON

Comment réinitialiser le système de navigation ?

Deux types de réinitialisation sont possibles : Soft Reset (appuyez avec le stylo sur le bouton Reset sur le côté gauche) redémarre sans perte de données ; Hard Reset (mettez l'interrupteur principal à l'arrière sur OFF puis ON) efface toutes les données et nécessite une nouvelle installation initiale.

Comment charger la batterie de l'appareil ?

Utilisez l'adaptateur secteur fourni ou l'adaptateur allume-cigares. Branchez le câble à l'appareil et à une source d'alimentation. Le voyant de charge est orange pendant la charge et vert lorsque la batterie est complètement chargée. Laissez charger environ 24 heures pour une première charge complète.

Que faire si le GPS ne répond plus ?

Effectuez d'abord un Soft Reset en appuyant sur le bouton Reset sur le côté gauche. Si le problème persiste, effectuez un Hard Reset en mettant l'interrupteur principal à l'arrière sur OFF puis ON. Attention : le Hard Reset efface toutes les données.

Comment installer une carte mémoire ?

Insérez la carte SD ou MMC dans l'emplacement situé sur le côté gauche, avec l'autocollant vers l'avant. Pour la retirer, appuyez légèrement sur la tranche jusqu'à ce qu'elle sorte. Ne retirez jamais la carte pendant son utilisation pour éviter la perte de données.

Comment utiliser le GPS dans la voiture ?

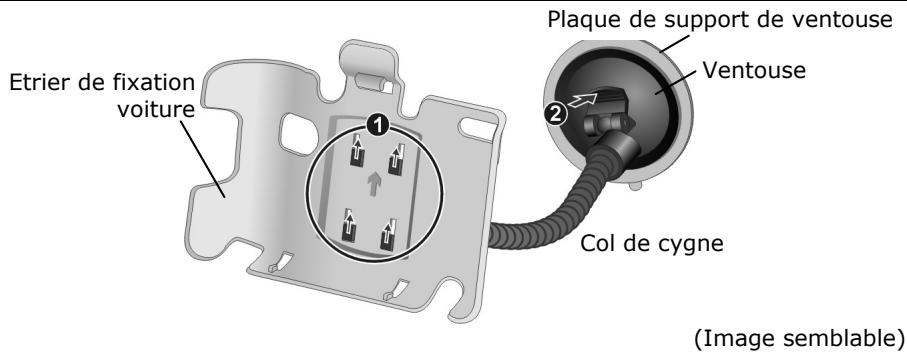

Fixez l'étrier de fixation sur le pare-brise à l'aide de la ventouse ou sur le tableau de bord avec la plaque adhésive. Insérez l'appareil dans l'étrier. Branchez le câble d'alimentation dans l'allume-cigares. Orientez l'antenne GPS vers le ciel pour une réception optimale.

Comment améliorer la réception satellite ?

Assurez-vous que l'antenne GPS est orientée vers le ciel et qu'aucun objet métallique ne bloque le signal. Éloignez l'appareil des sources de perturbations (téléviseurs, téléphones mobiles). En cas de problème, essayez différents emplacements dans le véhicule.

Comment nettoyer l'écran tactile ?

Utilisez un chiffon doux non pelucheux légèrement humide. N'utilisez pas de solvants ni de produits acides. Évitez les gouttes d'eau qui peuvent provoquer des décolorations. Une membrane de protection est recommandée pour éviter les rayures.

Puis-je utiliser le GPS sur un vélo ?

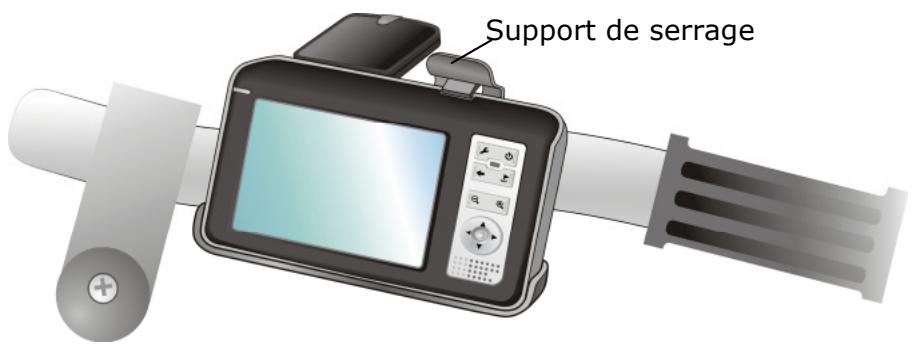

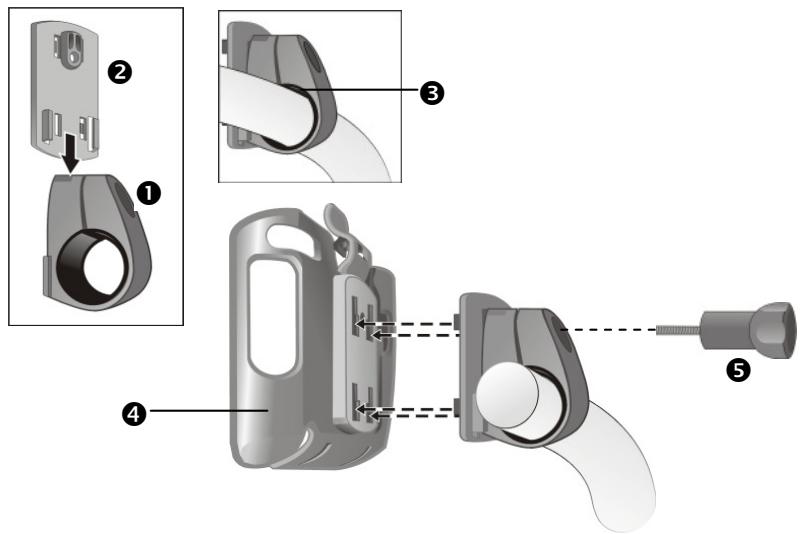

Oui, avec le support pour bicyclette (optionnel). Fixez le support au guidon, puis insérez l'appareil. Utilisez la housse de protection contre la pluie en option pour protéger l'appareil de l'humidité. Assurez-vous que le montage ne gêne pas les commandes du guidon.

Que faire si aucune instruction vocale n'est audible ?

Vérifiez le réglage du volume sur le côté droit (molette). Assurez-vous que le haut-parleur n'est pas obstrué. Dans les paramètres, confirmez que le volume des instructions vocales n'est pas coupé.

Où trouver des informations supplémentaires sur la navigation ?

Consultez le mode d'emploi détaillé sur le CD de navigation fourni. Utilisez l'aide en ligne accessible via la touche Options / Saisie du lieu d'arrivée. Le site du fabricant peut également fournir des mises à jour et des manuels.

MODE D'EMPLOI TRANSONIC NAVIGON

Sécurité et avertissements 1

Conseils de sécurité 1 Sauvegarde des données 2 Réparations 2 Conditions d'utilisation 2 Température ambiantes 3 Compatibilité électromagnétique 3 Raccordement 4 Utilisation de la batterie 5

Avertissement 6

Entretien de l'écran 6 Transport. 7 Recommandations concernant le présent mode d'emploi. 8 La qualité 8 Le Service 9

Contenu de l'emballage 9

Mise en marche 11

Composants 12

Vue de face 12 Vuedos. 13 Vue dessous 14 Côté gauche 14 Côté droite 15

Configuration initiale 16

Mettre en marche l'alimentation électrique 16

Manipuler les cartes mémoire 19

Installer la carte mémoire 19 Retirer la carte mémoire 19 Pour accéder à la carte mémoire 20 Échange de données via un lecteur de cartes 20

Réinitialiser la navigation GPS 21

Soft Reset 21 Hard Reset 21

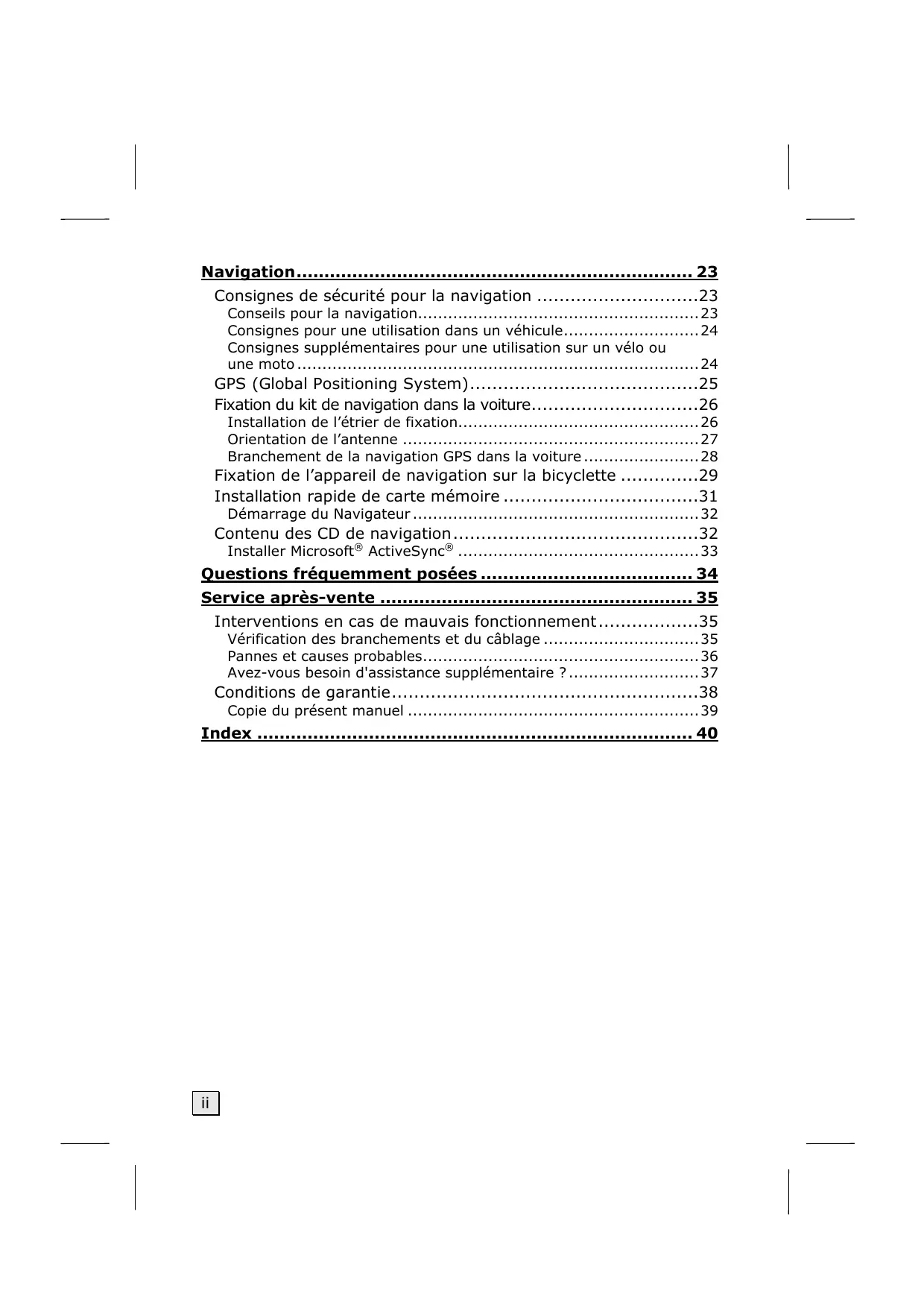

Navigation 23

Consignes de sécurité pour la navigation 23

Conseils pour la navigation 23

Consignes pour une utilisation dans un véhicule. 24

Consignes supplémentaires pour une utilisation sur un vélo ou une moto. 24

GPS (Global Positioning System) 25

Fixation du kit de navigation dans la voiture. 26

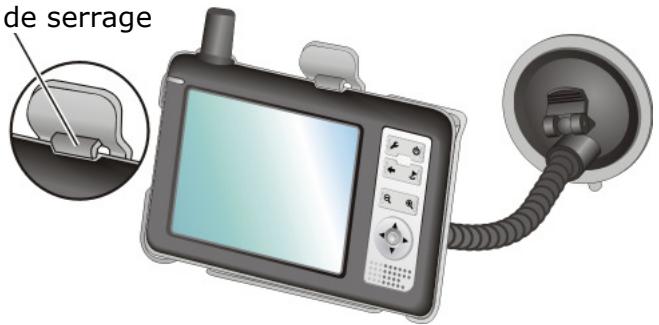

Installation de l'étrier de fixation 26

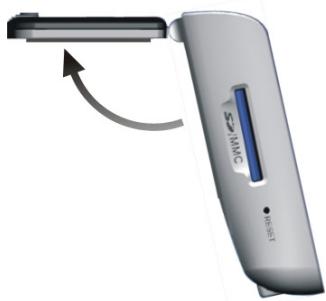

Orientation de l'antenne 27

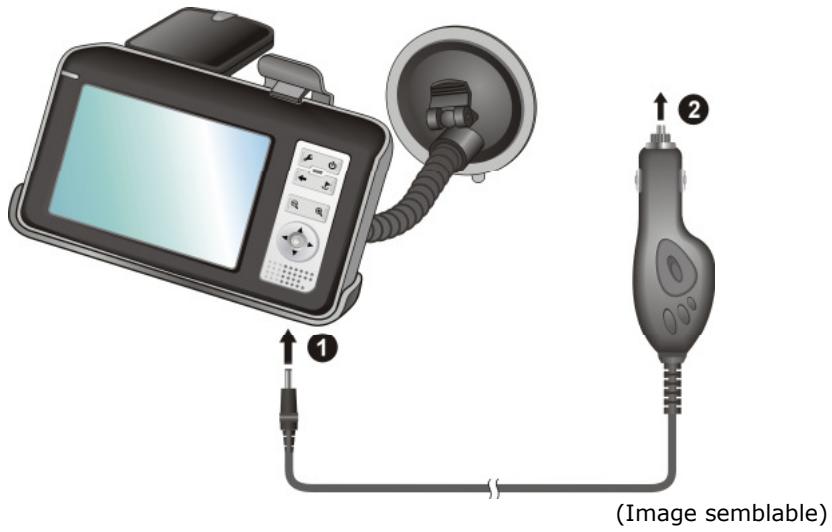

Branchement de la navigation GPS dans la voiture 28

Fixation de l'appareil de navigation sur la bicyclette 29

Installation rapide de carte mémoire 31

Démarrage du Navigateur 32

Contenu des CD de navigation 32

Installer Microsoft ActiveSync 33

Service après-vente 35

Interventions en cas de mauvais fonctionnement. 35

Vérification des branchements et du câblage 35

Pannes et causes probables 36

Avez-vous besoin d'assistance supplémentaire ? 37

Conditions de garantie 38

Copie du présent manuel 39

Conseils de sécurité

Veuillez lire attentivement ce chapitre et suivre tous les conseils de sécurité qui y figurent. Vous garantirez ainsi le fonctionnement fiable et la longévité de votre appareil.

Conservez soigneusement l'emballage et le mode d'emploi de l'appareil de manière à pouvoir les remettre au nouveau propriétaire en cas de vente de l'appareil.

Ne laissez pas les enfants jouer sans supervision avec des appareils électriques. Les enfants ne discernent pas tous les dangers possibles. N'ouvre jamais le boîtier de l'appareil, ni les adaptateurs secteur; ils ne contiennent aucune pièce à nettoyer! L'ouverture du boîtier peut entraîner un danger de mort par électrocution. Ne déposez aucun objet sur l'appareil et n'exercez aucune pression sur l'écran. Dans le cas contraire, vous risquez de briser la vitre de l'écran. Afin d'éviter tout dégât, n'utilisez pas d'objet pointu sur l'écran. Utilisez exclusivement le stylet fourni avec l'appareil. La rupture de l'écran peut entraîner des risques de blessures. Le cas échéant, munissez-vous de gants de protection pour prendre la pièce endommagée et envoyez celle-ci au service après-vente. Lavez-vous soigneusement les mains au savon car il est possible que vous soyez entré en contact avec des produits chimiques.

Retirez l'adaptateur secteur de la prise de courant, débranchez immédiatement l'appareil (ou évitez de l'allumer) et adressez-vous au service après-vente si :

... l'adaptateur secteur ou la fiche qui y est branchée ont fondu ou sont endommagés... le boîtier de l'appareil, de l'adaptateur secteur ou de la station d'accueil USB sont endommagés ou si des liquides y ont pénétré. Faites d'abord examiner les pièces par le service après-vente afin d'éviter tout dommage!

Sauvegarde des données

Après chaque mise à jour de vos données, effectuez une copie de sauvegarde sur un support externe (CD-R). Aucune demande en dommages-intérêts ne pourra être revendiquée en cas de perte de données et autres dégâts secondaires apparentés.

Réparations

Les adaptations et mises à niveau de votre appareil doivent être exclusivement confiées à du personnel professionnel et qualifié. Si vous ne possédez pas les qualifications requises, adressez-vous à un technicien de service qualifié. Veuillez vous adresser à notre service après-vente en cas de problèmes techniques avec votre appareil. Si une réparation s'avère nécessaire, veuillez vous adresser exclusivement à notre service après-vente/agréé.

Conditions d'utilisation

Conservez votre appareil ainsi que tous les périphériques et accessoires à l'abri de l'humidité. Évitez la poussière, la chaleur et la lumière directe du soleil. Protégez impérativement votre appareil de l'humidité, en cas de pluie ou de grêle par exemple. Considérez le fait que de l'humidité peut également se former dans un étui de protection par l'intermédiaire de la condensation. Évitez les fortes vibrations et secousses qui peuvent par exemple se produire lorsque vous roulez sur un terrain accidenté. Veillez à ce que l'appareil ne se détache pas de son support lors d'un freinage par ex. Montez l'appareil le plus vertical possible.

Le non-respect de ces conseils peut entraîner des défaillances ou la détérioration de l'appareil. La garantie ne s'applique pas dans ces cas de figure.

Température ambiante

appareil peut être utilisé dans des températures ambiantes comprises entre C et C et dans des conditions d'humidité comprises entre 10% et 90% (non condensée). Quand il est éteint, appareil résiste à des températures oscillant comprises entre et C. L'appareil doit être bien rangé. Évitez les températures élevées (en stationnement, par exemple, ou par les rayons directs du soleil).

Compatibilité électromagnétique

Les directives concernant la compatibilité électromagnétique doivent être respectées lors du raccordement de l'appareil et d'autres composantes. Veuillez noter en outre que celui du câble blindé (max. 3 mètres) peut être utilisé pour les connexions aux systèmes externes. Conservez une distance d'au moins un mètre avec les sources de perturbations magnétiques ou de haute fréquences (téléviseurs, haut-parleurs, téléphones mobiles, etc.) pour éviter les eventuelles perturbations de fonctionnement ou pertes de données. Lorsqu'ils sont en cours d'utilisation, les appareils électroniques produisent des rayons électromagnétiques. Ces rayons sont sans danger, mais peuvent perturber d'autres appareils utilisés à proximité.

La compatibilité électromagnétique de nos appareils est testée et optimisée en laboratoire.

Toutefois, des perturbations de fonctionnement affectant l'appareil ainsi que l'électronique environnante ne sont pas totally exclues.

Si vous êtes confronté à ce problème, tentez de le résoudre en modifiant le positionnement et la distance entre les différents appareils.

Il est particulièrement important de vérifier le parfait fonctionnement de l'électronique de votre véhicule avant de démarrer.

Raccordement

Veuillez respecter les recommandations suivantes pour brancher correctement votre appareil.

Alimentation électrique

La prise de courant doit se trouver à proximité de l'appareil et être facilement accessible.

Pour couper l'alimentation électrique (via l'adaptateur secteur) vers votre appareil, retirez l'adaptateur secteur de la prise secteur. Utilisez exclusivement l'adaptateur secteur sur des prises électriques connectées à la terre, répondant aux normes AC 100-240V~, 50/60 Hz. En cas de doute sur les caractéristiques de l'alimentation électrique sur le lieu d'utilisation, veuillez vous informer auprès de la compagnie d'électricité. Utilisez exclusivement l'adaptateur secteur fourni avec votre appareil. Pour plus de sécurité, nous recommandons d'utiliser une protection contre la surtension de manière à protéger votre appareil contre tout dégât événuel causé par des pics électriques ou des éclairs sur le réseau électrique.

Alimentation electrique VIA l'adaptateur AUTO

Utilisez uniquement l'adaptateur auto sur l'allume-cigares d'une voiture (batterie voiture = DC 12V, pas sur un camion!). Si vous n'etes pas sur de l'alimentation électrique de votre véhicule, demandez à votre constructeur automobile.

Cáblage

Disposez le câble de sorte que personne ne puisse marcher ou trébucher sur celui-ci. Ne posez aucun objet sur le câble pour éviter de l'endommager.

Utilisation de la batterie

Votre appareil fonctionne avec une batterie intégrée. Afin de prolonger la durée de vie et les performances de la batterie ainsi que d'assurer un fonctionnement en toute sécurité, veuillez respecter les recommandations suivantes :

Attention! Il y a risque d'explosion si la batterie est remplaçée de manière incorrecte. Elle ne doit être remplaçée que par une batterie de même type ou recommends par le fabricant. N'ouvre jamais la batterie. Ne jetez pas la batterie au feu. Jetez les batteries usagées suivant les indications du fabricant. La batterie ne supporte pas la chaleur. Évitez tout risque de surchauffe de votre appareil et donc de la batterie. Le non respect de cette recommandation peut provoquer des dégâts et, dans certaines circonstances, causer une Explosion de la batterie. N'utilisez, pour le chargement de la batterie que le chargeur réseau original fourni. La batterie constitue un déchet toxique. Pour jeter votre appareil, veuillez respecter les dispositions appropriées d'évacuation des déchets. Contactez votre service après-vente, qui vous informera de ces questions.

Attention! Le boîtier de votre appareil ne contient aucune pièce à entretenir ou à nettoyer.

Vous pouvez prolonger la durée de vie de votre appareil en respectant les dispositions suivantes :

Pour le nettoyage, retirez toujours le câble secteur et tous les autres câbles de connexion. Nettoyez votre appareil exclusivement avec un chiffon légèrement humide qui ne peluche pas. N'utilisez pas de solvants ni de produits nettoyants acides ou gazeux. Le système de fixation de l'appareil et son emballage sont recyclables.

Entretien de l'ecran

Évitez d'encrasser la surface de l'écran pour éviter tout risque de détérioration. Nous recommandons l'utilisation de membranes de protection pour l'écran, afin de prévenir les rayures et les salissures. Vous trouvez cet accessoire chez votre revendeur spécialisé.

Veillez notamment à ne pas laisser des gouttes d'eau sécher sur l'écran. L'eau peut entraîner une décoloration permanente. Nettoyez votre appareil exclusivement avec un chiffon doux qui ne peluche pas. N'exposez pas l'écran à la lumière du soleil ou à des rayonnements ultraviolets.

Transport

Veuillez respecter les consignes suivantes lorsque vous pouvez transporter votre appareil.

Après avoir transporté l'appareil, attendez que celui-ci soit revenu à température ambiante avant de le remettre en service. En cas de fortes variations de température ou d'humidité, la condensation peut provoquer une accumulation d'humidité dans l'appareil, qui peut entraîner un court-circuit électrique. Utilisez un étui de protection pour protéger l'appareil des saletés, de l'humidité, des secousses et des griffures. Pour l'expédition de votre appareil, utilisez toujours l'emballage en carton original et demandez conseil à votre entreprise de transport ou à notre service après-vente. Avant tout voyage, renseignez-vous sur la fourniture d'électricité et de communications en vigueur sur le lieu de destination. Avant tout départ en voyage, renseignez-vous sur les exigences de l'adaptateur en termes de courant et de communications (modem, LAN, etc.). Lorsque vous passez le contrôle des bagages à main à l'aéroport, il est recommandé de faire examiner l'appareil et tous les supports de mémoire magnétique (disques durs externes) aux rayons X. Évitez le détecteur magnétique (l'installation dans laquelle vous devez passer) ou le pistolet magnétique (appareil manuel du personnel de sécurité) car ils pourraient perturber vos données.

Recommandations concernant le present mode d'emploi

Nous avons organisé ce mode d'emploi par thèmes, de sorte que vous puissiez toujours retrouver les informations que vous cherchez.

Remarque : vous trouverez un mode d'emploi détaillé concernant la navigation sur le CD correspondant ainsi que dans l'aide en ligne de l'appareil.

Consultez le chapitre "Questions fréquemment posées" pour obtenir des réponses aux questions qui sont souvent posées à notre service clientèle.

Le but de ce mode d'emploi est de vous expliquer le fonctionnement de votre appareil de manière parfaitement compréhensible.

La qualité

Dans le choix des composantes, nous avons privilégié la fonctionnalité, la convivialité et la simplicité d'utilisation, la sécurité et la fiabilité. Grâce à un concept matériel et logiciel adapté, nous pouvons vous présenter un appareil innovant, qui vous procurera beaucoup de plaisir dans le travail et le loisir. Nous vous remercions pour la confiance que vous témoignez pour nos produits et nous réjouissons de vous accueillir parmi nos nouveaux clients.

Le service

Dans le cadre de notre service personnelisé à la clientèle, nous vous soutenons dans votre travail quotidien. Contactez-nous et nous nous ferons un plaisir de vous aider de notre. En page 35 du présent manuel, vous trouvez le chapitre consacré au service clientèle.

Contenu de l'emballage

Veuillez vérifier que le contenu de la livraison soit complet et, dans le cas contraire, nous prévenir dans un délai de 14 jours suivant l'achat. Le produit que vous venez d'acquérir compte les éléments suivants :

Système de navigation

Câble ActiveSync®

Adaptateur secteur (Phihong PSC PSC05R-050),

Fiche de l'adaptateur (pour le pays correspondant)

Support CD

Le présent mode d'emploi et la carte de garantie

Support pour bicyclette *

Étrier de fixation avec col de cygne*

Câble d'alimentation électrique pour allume-cigares de 12V*

CDs comptant le calculé de navigation (voir page 32)*

Étui de protection et housse*

Carte mémoire MMC/SD pré-installée*

• en option

Mise en MARCHE

Dans ce chapitre, vous trouvez tout d'abord une description des composants de votre système de navigation.

Des indications vous seront données ensuite pour la première installation de votre appareil.

Enfin, on vous expliquera comment installer le logiciel de gestion de votre appareil.

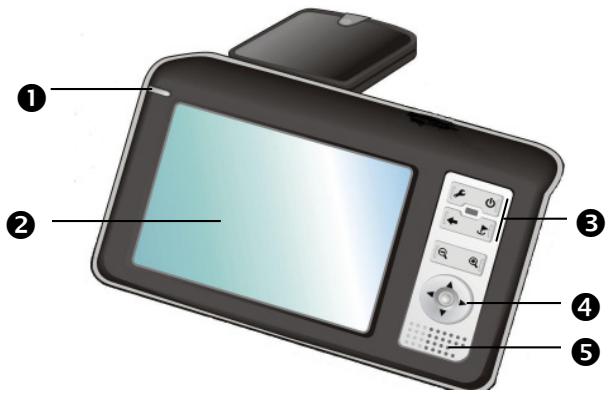

VUE de FACE

N°	Composants	Description
1	L'affichage de l'état du chargement	Au cours du chargement, le tímoin de chargement est orange. Il est vert lorsque les accus sont complètement charges.
2	Touch Screen	Édite les données de l'appareil. Touchez l'écran avec le stylet pour sélectionner des commandes de menu ou saisir des données.
3	Touches matériel	Bouton marche/arrêt
		Touche Réglages*
		Touch che Retour
		Touch che Options / Saisie du lieu d'arrivée
		Touch che Zoom arrêté
		Touch che Zoom avant
4	Bouton de navigation	En appuyant sur la partie correspondante du bouton de navigation, vous vous déplacez vers le haut, le bas, la gauche ou la droite.
		Appuyez au centre pour sélectionner l'options choisis.
5	Haut-parleur	Restitue de la musique, des instructions vocales et des avertissements.

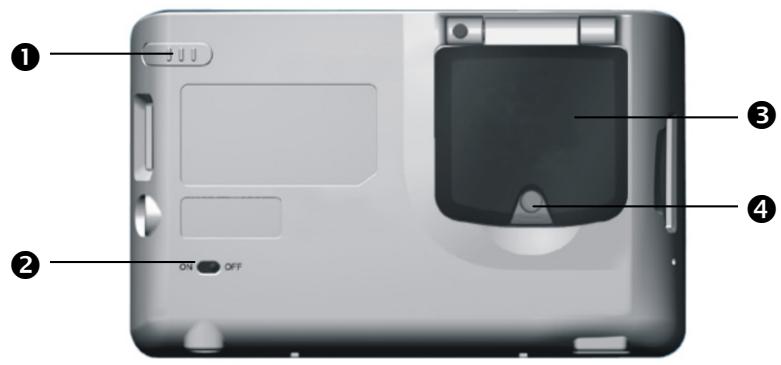

VUE DE DOS

N°	Composants	Description
1	Stylet	Touchez l'écran tactile pour saisir des données. Pour utiliser le stylet, retirez-le de son boîtier et rangez-le après'utilisation.
2	Bouton de la batterie	Sépare complètement l'appareil de la batterie, ou réinitialisation du matériel (Hard-reset).
3	Antenne GPS pliante	Réceptionne les signaux des satellites GPS.
4	Branchement antennée externe	Branchement pour une deuxième antennée facultative.

La touche ne devient utilisable qu'après l'installation du logiciel de navigation.

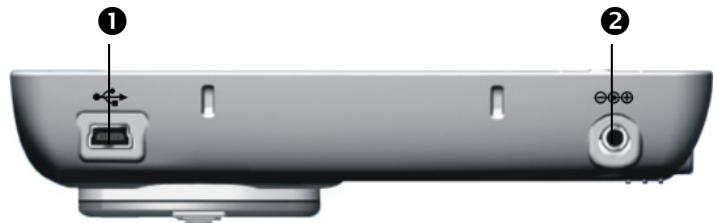

VUE DE DESSOUS

1 Branchement USB Mini

Branchement pour le raccordement avec un PC via le câble ActiveSync (pour la synchronisation des données).

Prise de l'adaptateur secteur

Pour l'alimentation électrique externe.

COTE GAUCHE

Emplacement SD/MMC

Connecteur pouvant accueillir une carte SD (Secure Digital) ou MMC (MultiMediaCard) en option.

Touche de réinitialisation

Redémarre l'appareil. (Soft Reset, voir page 21)

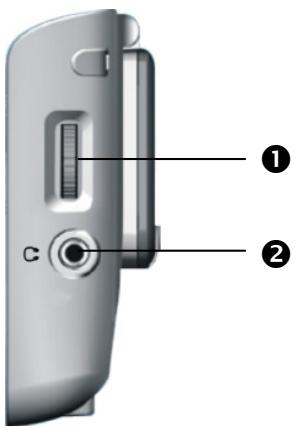

COTE DROITE

Réglage du volume Ajuste le réglage de votre appareil. Faites tourner la roulette vers le haut pour augmenter le volume, vers le bas pour le réduire. Casque Prise pour casque (3,5 mm).

• Nous allons maintenant vous guider pas à pas pour la configuration initiale de votre navigation GPS.

Retirez d'abord la feuille de protection de l'écran.

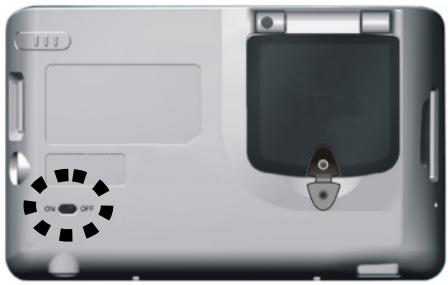

METTRE En MARCHE l'alimentation electrique

Placez sur ON le bouton principal situé à l'arrière de l'appareil.

Attention : Laissez toujours le bouton principal sur la position ON, à moins que vous souhaitiez procéder à une nouvelle première installation. Si le bouton est sur OFF, toutes les données de votre appareil sont perdues et la première installation doit être à nouveau effectuée.

Le système de navigation lance automatiquement la première installation. Le logo de la marque apparait et, quelques secondes plus tard, l'appareil vous présente l'écran d'utilisation. Suivez les instructions sur l'écran. Vous pouvez dès maintenant installer le logiciel de navigation à l'aide de la carte mémoire préparée (voir aussi page 31).

Attention : Selon l'état de chargement des accus insérés, il peut être nécessaire de charger d'abord l'appareil pendant quelques temps avant de pouvoir procéder à la première installation.

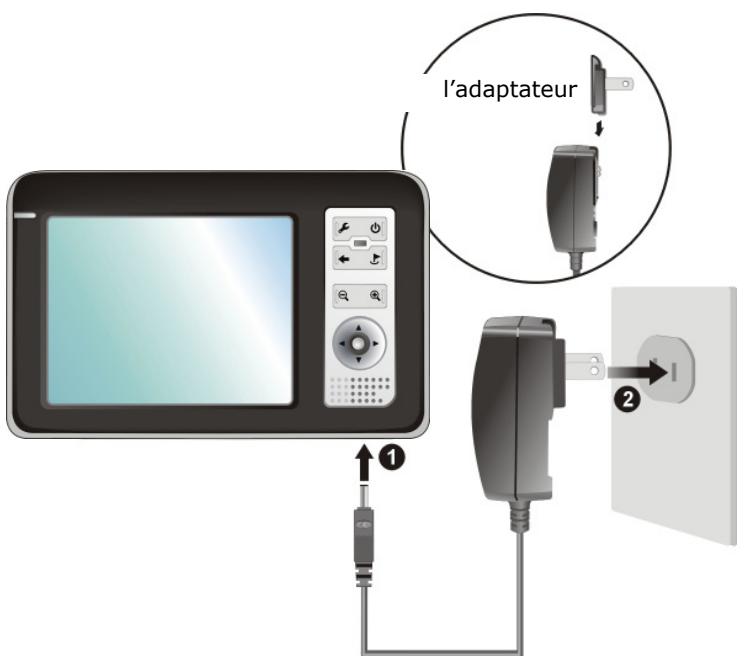

Charger la batterie de l'appareil

Vous avez plusieurs possibilités de charger la batterie de votre appareil :

avec la prise de l'adaptateur secteur avec l'adaptateur de voiture

L'affichage de l'état du chargement (p. 12) lumière verte jusqu'à ce que l'appareil soit chargé. N'interrompez pas le processus de chargement avant que les accus soient complètement chargés. Cela peut durer plusieurs heures. L'appareil est totalement chargé lorsque l'affichage de l'état de chargement présente une lumière verte constante. Remarque : vous pouvez travailler avec l'appareil au cours du processus de chargement, mais l'alimentation en courant ne doit pas être interrompue lors de la configuration initiale. Laissez l'adaptateur secteur branché à l'appareil durant env. 24 heures, afin de permettre à la batterie de secours d'être également totalement chargée. Vous pouvez laisser branché l'adaptateur secteur, ce qui est très pratique pour le fonctionnement continu. L'appareil est ainsi constamment chargé s'il est relié à l'ordinateur de synchronisation. Toutefois, l'adaptateur secteur nécessite du courant même lorsqu'il n'est pas en train de charger les accus de l'appareil.

(Image simulable)

Glissez la fiche de l'adaptateur dans le guideitué à l'arrière de l'adaptateur secteur. Branchez l'adaptateur secteur (2) à une prise de courant facilement accessible.

Branchez le câble de l'adaptateur secteur (1) à la prise adaptateur secteur du système de navigation.

Manipuler les CARTES memoire

Votre navigation GPS supporte les types de cartes mémoire MMC et SD.

Installer la CARTE memoire

1. Retirez soigneusement la carte mémoire de son emballage (le cas échéant). Veillez à ne pas toucher ni partager les contacts.
2. Glissez la carte mémoire dans son emplacement - en veillant à diriger la fiche dans la fente ; l'autocollant doit apparaître sur le devant de la carte.

Retirer la CARTE mémoire

Ne retirez pas la carte pendant son emploi. Vous risqueriez de perdre des données.

1. Pour retirer la carte, appuyez légèrement sur la tranche de la carte jusqu'à ce qu'elle sorte.
2. Retirez la carte sans toucher les contacts.
3. Conservez la carte mémoire dans son emballage ou dans tout autre emplacement sûr. Les cartes mémoire sont très sensibles. Veillez à éviter toute salissure sur les contacts ainsi que toute pression sur la carte.

L'appareil ne prend en charge que les cartes mémoire qui ont été formatées au format de fichier FAT16/32. Si vous introduisez des cartes utilisant un autre format (par ex. ceux d'appareils photo ou de lecteurs MP3), il se peut que votre appareil ne les reconnaissse pas et vous propose de les reformater.

Attention : le formatage des cartes mémoire efface définitivement toutes les données qu'elles contiennent.

Par ailleurs, vous ne pourrez pas toujours copier facilement des documents sur la carte mémoire. Dans certains cas, ils doivent préalablement être convertis au moyen du programme Microsoft® ActiveSync®.

Échange de données VIA un lecteur de CARTES

Vous pouvez transférer ou synchroniser des données par l'intermédiaire de ActiveSync®. Ce logiciel se révèle particulièrement adapté lorsque sont transférés des fichiers doit être convertis dans un format lisible par l'appare

Si vous souhaitez copier de grandes quantités de données (fichiers MP3, cartes de navigation) sur la carte mémoire, vous pouvez également les enregistrer directement sur la carte mémoire.

De nombreux ordinateurs disposent déjà des logiciels pour ces cartes mémoire. Placez-y la carte et copiez les données directement sur la carte.

Sous réserve d'un accès direct, vous obtenez un transfert beaucoup plus rapide.

Reinitialiser la navigation GPS

Il existe deux fonctions de réinitialiser la navigation GPS.

Cette possibilité redémarre la navigation GPS sans avoir à effectuer une réinstallation. Soft Reset est souvent utilisé pour réorganiser la mémoire. Tous les programmes en cours sont interrompus et la mémoire vive est réinitialisée.

Utilisez cette solution si votre navigation GPS ne réagit ou ne travaille plus correctement.

Voici comment effectuer le Soft Reset :

Dévissez l'embout de fermeture du stylet et appuyez prudemment l'extrémité de l'embout de fermeture dans l'ouverture Reset située sur le côté gauche de votre appareil.

Attention : un Hard Reset supprime toutes les données de votre navigation GPS et engendre une nouvelle installation initiale. Une nouvelle installation du logiciel sur votre ordinateur de synchronisation n'est toutefois pas nécessaire.

Voici comment effectuer le Hard Reset :

Poussez d'abord le bouton marche/arrêt à l'arrière de l'appareil sur la position OFF, et à nouveau sur ON au bout de 2 secondes.

Consignes de sécurité pour la navigation

Pour un mode d'emploi plus détaillé, consultez le CD correspondant.

Conseils pour la navigation

Pour des raisons de sécurité, n'utilisez pas le système de navigation pendant la conduite!

Si vous n'avez pas compris les informations vocales ou que vous n'êtes pas certain de la direction à prendre au carrefour suivant, vous pouvez rapidement vous orienter grâce aux cartes ou aux flèches. Ne consultez cependant l'écran que si la circulation ne présente pas de danger! Attention: Le code de circulation routière a la priorité sur les indications du système de navigation. Ne suivez les indications que si les circonstances et les règles de circulation routière le permettent! Même si vous devez faire un détour, le système de navigation vous amènera de toute façon à destination. Les consignes d'orientation délivrées par le système de navigation ne dégagent pas le conducteur de ses devoirs et de sa responsabilité personnelle. Prévoyez votre itinéraire avant de démarrer. Si vous souhaitez modifier votre itinéraire en cours de route, interrompez la conduite. Pour réceptionner correctement le signal GPS, aucun objet métallique ne doit gêner la réception radio. À l'aide du support ventouse, fixez l'appareil sur le côté interne du pare-brise ou bien à proximité du pare-brise. Essayez différents emplacements dans votre véhicule jusqu'à atteindre une réception optimale.

Consignes pour une utilisation dans un vehicule

Lors de l'installation de l'étrier de fixation, veillez à ce que celui-ci ne présente aucun risque pour la sécurité même en cas d'accident. Ne placez pas le câble à proximité immédiate d'éléments essentiels à la sécurité. La prise d'alimentation électrique consomme également de l'électricité lorsqu'aucun appareil n'est branché. Si vous ne l'utilisez pas, débranchez-la afin d'éviter que la batterie de la voiture se décharge. Après l'installation, vérifiez également tous les dispositifs essentiels à la sécurité. Ne placez pas l'étrier de fixation dans l'espace de déploiement de l'airbag. Vérifiez régulièrement la bonne adhérence de la ventouse. L'écran de votre appareil peut provoquer des « réflexions lumineuses ». Faites attention à ne pas être « aveuglé » en le manipulant.

Consignes supplementaires pour une utilisation sur un VELO ou une MOTO

Lors du montage, veillez à ce que les fonctions du guidon ne soient pas gênées. Ne cachez aucun instrument lors du montage.

GPS (GLOBAL Positioning SYSTEM)

Le GPS est un système de positionnement par satellite. 24 satellites en orbite autour de la Terre permettent de définir une position avec une précision de quelques mètres. La réception du signal satellite se fait par l'intermédiaire de l'antenne du récepteur GPS intégré. Elle doit être « en vue » d'au moins 4 de ces satellites.

Remarque : lorsque la visibilité est réduite (par ex. dans les tunnels, dans les habitations reculées, en FORÉT ou dans les avions équipés de disques métallisés), la localisation n'est pas possible. La réception satellite se réactive automatiquement dès que l'obstacle a disparu et que la visibilité est de nouveau bonne. En cas de vitesse réduite (une marche lente par ex.), la précision de navigation est également réduite.

Le récepteur GPS consomme beaucoup d'énergie. Cela est particulièrement important à savoir pour le fonctionnement sur batterie. Afin d'économiser l'énergie, n'allumez pas le récepteur GPS inutillement.

Lors d'une courte interruption de votre voyage, vous pouvez aussi éteindre l'appareil par le biais du bouton marche/arrêt. Appuyez sur le même bouton pour le redémarrer. Cette action réactive également le récepteur GPS, dans le cas où un logiciel de navigation est encore actif. Dans ce cas de figure et selon la situation de la réception, un petit moment peut s'écouler jusqu'à ce que la position soit à nouveau actualisée.

Remarque: voirlez, lorsqu vous navigation GPS est sur batterie, à ce qu'il soit configuré de telle sorte qu'il ne s'éteigne pas automatiquement après quelques minutes en réception GPS. Vous pouvez modifier ce réglage dans le mode de paramètres. Si le récepteur GPS reste inactif pour plusieurs heures, il doit se réorienter. Ce processus peut durer un certain temps.

Fixation du KIT de navigation dans la voiture

Attention! Ne fixez l'étrier de fixation sur le pare-brise que si cela ne gène pas la visibilité. Si ce n'est pas possible, assemblez l'étrier de fixation avec la plaque de support de ventouse correspondante de sorte qu'il soit facile à employer et ne présente pas de danger pour la sécurité.

Installation de l'etrier de fixation

Conseil : Si vous désirez fixer l'étrier de fixation sur le pare-brise, vous pouvez directement passer au point 3.

1. Retirez le film qui protège l'adhésif de la plaque de support de la ventouse.
2. Collez la plaque de support de la ventouse à un endroit approprié sur le tableau de bord. Veillez à ce que la surface du tableau de bord soit propre et maintenez une pression sur la plaque.

Afin de garantir une adhésion optimale, veillez à ne pas utiliser la plaque de support pendant 24 heures.

1. Emboîtez le col de cygne sur l’étrier de fixation de la voiture. Respectez les indications figurant sur le col de cygne. La flèche portant l’
2. Insérez le col de cygne à ventouse dans la plaque de support de ventouse (ou directement sur le pare-brise) et appuyez vers le bas sur l'agrafe pivotante située sur la ventouse. La ventouse s'emboîte alors sur la plaque de support.
3. Sortez l'antenne.
4. Placez l'ordinateur de poche dans l'étrier de fixation en l'insérant d'abord dans les pointes inférieures, puis en le faisant basculer légèrement vers l'arrière jusqu'à ce que le support de serrage s'enclenche.

Support de serrage

Orientation de l'antenne

Pour la réception des signaux GPS des satellites, l'antenne doit être orientée vers le ciel et aucun obstacle ne doit empêcher la communication. Orientez-la par conséquent le plus à l'horizontal possible. Si la réception n'est pas suffisante dans le véhicule, essayez plusieurs possibilités de montage et d'orientation de l'antenne.

Attention: Ne tournez pas l'antenne à plus de

Branchement de la navigation GPS dans la voiture

1. Branchez la prise jack (①) du câble de connexion dans la prise prévue à cet effet sur le dessous de votre navigation GPS.
2. Branchez maintenant la prise d'alimentation électrique (2) dans l'allume-cigares et veillez à ce que le contact soit maintenu pendant la conduite. Sinon, des dysfonctionnements peuvent apparaître.

Conseil: Après la conduite ou lorsque vous arrêtez votre véhicule pendant un certain temps, débranchez la prise d'alimentation électrique de l'allume-cigares. Sinon, la batterie de la voiture pourrait se décharger.

Fixation de l'appareil de navigation sur la bicyclette

1. Assemblez l'attache (1) et la plaque de support (2) et fixez-les au guidon de votre vélo : pour ce faire, faites glisser le tout le long du guidon et placez l'un des caoutchoucs fournis (3) entre l'attache et le guidon. La partie plate du support est tournée dans votre direction. Le matériel étant élastique, vous pouvez écarter doucement le support pour le positionner sur le guidon puis le desserrer.
2. Placez la fixation pour la navigation GPS (4) sur la pièce de raccordement du support (2), comme le montre l'illustration ci-dessus. Poussez la pièce de raccordement vers le bas jusqu'à entendre un déclic. Attention : la pièce de raccordement ne peut être installée que dans un seul sens.
3. Fixez le support complet à l'aide de la vis fournie (6) et serrez-la légèrement.
4. Introduisez l'appareil dans la fixation. Veillez impérativement à ce que le support de serrage soit positionné de manière stable.
5. Faites tourner le support du nélo pour adapter l'angle d'inclinaison à vos besoins personnels. Ce n'est qu'à ce moment-là que vous pouvez serrer la vis à fond.

Remarque : une fois le support pour bicyclette monté, la housse de protection contre la pluie en option protège efficacement votre navigation GPS de l'humidité (pluie ou grêle, par exemple). Veillez à ce que le système de navigation ne soit pas en contact avec de l'humidité. Cela peut endommager les parties électroniques.

Installation RAPIDE de CARTE memoire

Cette option est seulement disponible sur les appareils qui sont équipés d'une carte mémoire (optionnelle) pré-installée. Dans ce cas, vous pouvez utiliser la fonction de navigation de votre navigation GPS sans devoir procéder à une pré-installation sur un PC.

Dans tous les cas de figure, la première installation doit être effectuée conformément à la description faite à la page 16.

L'installation suivante limite la navigation au territoire qui a été pré-installé sur votre carte mémoire.

Pour pouvoir employer la navigation dans votre voiture, vous devez procéder aux étapes suivantes:

1. Lisez et respectez les Conseils de sécurité indiqués à la page 1 et suiv. ainsi qu'à la page 23 et suiv.
2. Installez les composantes de la navigation GPS dans la voiture.
3. Appuyez sur la touche On/Off pour allumer l'appareil. Suivez les instructions données à la page 16 si cela n'a pas encore été fait. Les batteries de la navigation GPS sont chargées sur l'alimentation de la voiture.

La carte mémoire doit toujours être insérée dans l'appareil lorsque le système de navigation est en cours d'utilisation. Si la carte mémoire est retirée ne serait-ce que momentanément en cours d'utilisation, une réinitialisation logicielle (Soft-reset) doit être effectuée pour redémarrer le système de navigation. Avec une réinitialisation du matériel (Hard-reset), l'installation du calcul doit être à nouveau lancée. Si vous souhaitez réinstaller le logiciel de navigation, effectuez d'abord une réinitialisation du matériel (Hard-reset).

Le logiciel de navigation une fois installé, vous pouvez alors procéder à certains règles spécifiques, comme par ex. l'heure, le fuseau horaire, etc., par l'intermédiaire de la touche Réglages.

Démarrage du navigateur

1. Allumez votre navigation GPS.
2. Selon le cas, le logiciel de navigation démarre immédiatement ou bien lorsque vous cliquez sur le bouton de navigation sur l'écran principal.
3. Appuyez sur la touche de saisie du lieu d'arrivée et indiquez l'adresse de votre lieu d'arrivée. Démarrez ensuite la navigation en cliquant sur Naviguer. Si la réception satellite est suffisante, vous obtenez rapidement sur l'écran des informations concernant le chemin, complétées par des instructions vocales.

Des informations sur d'autres utilisations du logiciel de navigation sont disponibles dans le manuel détaillé de l'utilisateur, sur votre CD Navigation.

En outre, une aide succincte est à votre disposition sur votre système de navigation. Vous y accédez en appuyant sur la touche Options / Saisie du lieu d'arrivée et en sélectionnant la fonction d'aide.

Conseil : Lors de la première utilisation, l'initialisation du récepteur GPS dure quelques minutes. Même lorsque le symbole indique un signal GPS disponible, la navigation peut être imprécise. Pour les trajets suivants, il faut environ 30-60 secondes pour obtenir un signal GPS correct, à condition d'avoir une réception satellite suffisamment bonne.

Contenu des CD de navigation

Selon le modèle, un ou plusieurs CD vous sont fournis avec l'appareil.

Ils contiennent les cartes digitalisées, les données permettant la restauration rapide du contenu de la carte mémoire, des manuels et éventuellement des applications pour PC.

Installer microsoft®activesync®

Pour pouvoir exploiter vos données de façon optimale avec la navigation GPS, vous devez utiliser le programme Microsoft ActiveSync®. À l'achat de cet appareil vous recevez une licence pour ce programme, qui se trouve également sur le Support CD.

Attention: Lors de l'installation d'un logiciel, des fichiers importants peuvent être écrasés et modifiés. Pour pouvoir accéder aux fichiers originaux en cas de problèmes survenant après l'installation, vous devez créer une sauvegarde du contenu de votre disque dur avant l'installation. Sous Windows® 2000 ou XP, vous devez posséder des droits d'administrateur pour installer le logiciel. Important : ne connectez pas encore l'appareil à votre ordinateur.

1. Insérez le CD Support et attendez que le programme se lance automatiquement.

Remarque : Si cela ne fonctionne pas, la fonction Autorun est probablement désactivée. Pour lancer l'installation manuellement, le programme Setup sur le CD doit être démarré. 2. Sélectionnez d'abord la langue, puis cliquez sur Installer ActiveSync et suivez les instructions à l'écran. 3. Les options de liaison une fois vérifiées, raccordez le système de navigation à votre ordinateur à l'aide du cable ActiveSync®. Pour ce faire, introduisez la fiche USB dans un emplacement USB libre de votre ordinateur.

L'assistant d'installation de périphériques reconnaît à partir d'un nouveau périphérique et installe un pilote adapté. Cela peut durer plusieurs minutes. En cas d'échec, effectuez une nouvelle tentative de connexion.

1. Suivez les instructions sur votre écran. Le programme établira une association entre votre PC et l'appareil.

Où puis-je trouver davantage d'informations sur la navigation GPS ?

Vous trouvez des modes d'emploi détaillés relatifs à la navigation sur les CD correspondants livrés avec votre navigation GPS.

En tant qu'aide supplémentaire, utilisez également les vastes fonctions d'aide auxquelles vous accédez en appuyant sur une touche (souvent F1 sur un PC) ou en sélectionnant l'option d'aide disponible. Ces aides vous sont proposées en cours d'utilisation de l'ordinateur ou de l'appareil.

Le Support CD contenu :

le programme ActiveSync®. des programmes supplémentaires (en option). cet mode d'emploi détaillé en forme digitale.

Contenu du (des) CD Navigation :

Selon le cas, la livraison peut contenir plusieurs CD.

Contenu des CD :

Selon le modèle, un ou plusieurs CD vous sont fournis avec l'appareil.

Ils contiennent les cartes digitalisées, les données permettant la restauration rapide du contenu de la carte mémoire, des manuels et éventuellement des applications pour PC.

La navigation GPS ne réagit plus. Que dois-je faire?

Effectuez un Soft-Reset (page 21).

Comment régler la luminosité ?

Sous Démarrer → Éclairage.

Interventions en cas de mauvais fonctionnement

Les problèmes de fonctionnement ont souvent des causes banales. Mais ils peuvent aussi s'avérer très complexes au point de nécessiter un examen approfondi.

RECOMMANDATIONS DE BASE

L'exécution régulière des programmes Windows® « Défragmentateur de disque » et « Nettoyage de disque » sur le PC peut éliminer certaines sources de problèmes et augmenter les performances du système.

Vérification des branchements et du câblage

Commencez par vérifier soigneusement tous les branchements de vos câbles. Lorsque les témoins lumineux ne fonctionnent pas, assurez-vous que l'ordinateur et tous les périphériques soient correctement alimentés en électricité.

Éteignez l'ordinateur et vérifiez tous les branchements des câbles. Lorsque l'ordinateur et les périphériques sont allumés, vérifiez également les branchements de tous les câbles. N'échangez pas les câbles des différents appareils au hasard, même s'ils se ressemblent tout à fait. La répartition des pôles dans les câbles peut être différente. Lorsque vous avez constaté en toute sécurité que l'alimentation électrique fonctionne parfaitement et que tous les branchements sont corrects, rallumez l'ordinateur.

Le système de navigation ne réagit plus ou se comporte anormalement.

Appuyez sur la touche Reset (voir p. 14, 2).

Le système de navigation est reconnu uniquement en tant qu'hôte par ActiveSync®.

Voir les informations à la page 33.

Après l'installation de ActiveSync®, j'obtiens des messages d'erreur d'un programme de maintenance.

Le fichier WCESCOMM.LOG qui ne peut pas être effacé est placé par le programme dans le dossier temporaire défini par le système. Si un autre programme tente de le faire, un message d'erreur correspondant apparait.

Le récepteur GPS ne peut pas être initialisé ou trouvé.

Si, aucun signal GPS n'est annoncé sur l'écran malgré une installation correcte du système, le problème peut avoir pour origine ceci:

Le récepteur GPS est configuré sur un branchement autre que le port COM2 de l'appareil.

Solution :

Vérifiez les réglages GPS et corrigez-les si nécessaire. Pour ce faire, utilisez également la fonction test GPS proposée.

Aucune réception satellite suffisante n'est possible.

Solution :

Modifiez la position de votre système de navigation et assurez-vous que la visibilité de l'antenne est bonne et nullement générée par quoi que ce soit.

Aucune instruction vocale n'est audible.

Vérifiez le réglage du volume.

Avez-vous BESOIN d'assistance supplémentaire?

Au cas où les suggestions proposées aux paragraphes ci-dessus n'ont pas permis de résoudre votre problème, veuillez nous contacter. Les informations suivantes nous seraient très utiles :

• Quelle est votre configuration d'ordinateur ?
• Quels sont les appareils périphériques supplémentaires que vous utilisez ?
• Quels sont les messages qui sont affichés à l'écran?
• Quel est le logiciel que vous avez utilisé lors de l'apparition de l'erreur?
• Qu'avez-vous fait pour résoudre le problème?
• Lorsque vous avez déjà reçu un numéro de client, veuillez l'indiquer. Garantie

Le reçuissé fait office de document justifiant le premier achat et devrait par conséquent être conservé avec soins. Il est nécessaire pour des revendications de droits de garantie. Lorsque le produit est transféré à un autre utilisateur, celui-ci a le droit de revendiquer la fourniture de la garantie pour la période de garantie restante.

La quittance d'achat ainsi que cette déclaration devraient passer en la possession de l'acquéreur. Nous garantissons que le présent appareil se trouve dans un état prêt à fonctionner et qu'il coincide, du point de vue technique, avec les descriptions de la documentation jointe. Le salarié de garantie restant passe des pièces d'origine aux pièces de rechange correspondantes lorsque la quittance d'achat est présente. Lorsque vous remettez cet appareil pour profiter des droits de garantie, vous devez d'abord enlever tous les programmes, toutes les données et tous les moyens de sauvegarde retardables. Les produits qui sont envoyés sans accessoires sont remplacés sans accessoires. L'obligation de garantir ne s'applique pas au cas où le problème serait dû à un accident, à une catastrophe, au vandalisme, à l'emploi abusif, à l'utilisation inappropriée, au non-respect des prescriptions de sécurité et de maintenance, à la modification par logiciel, aux virus resp. à d'autres appareils ou accessoires ou à des modifications quelconques que nous n'avons pas autorisées. Cette déclaration de garantie restreinte remplace toutes les garanties de nature formelle ou implicite. Ceci inclut la garantie de la possibilité de vente ou de la capacité pour un but précis sans se limiter à cela. Dans certains pays, l'exclusion de garanties implicites n'est pas admise par la législation. Dans ce cas, la validité de toutes les garanties formelles et implicites est limitée à la période de garantie. Lorsque cette période s'est écoulée, toutes les garanties perdent leur validité. Dans certains pays, une limitation du délai de validité de garanties implicites n'est pas autorisée par la loi de sorte que la limitation ci-dessus n'entre pas en vigueur. Pour toute question concernant ces conditions de garantie, veuillez nous contacter.

Limitation de la responsabilité

Le contenu du présent manuel est soumis à des modifications non avisées qui tiennent compte du progrès technique. Le fabricant et les services de distribution ne peuvent pas assumer la responsabilité pour les dommages qui se présentent en tant que conséquences d'erreurs ou d'omissions des informations mises à disposition dans le présent manuel. Nous n'assumons en aucun cas la responsabilité pour :

1. les revendications formulées contre vous par des tiers en raison de pertes ou de déteriorations;
2. les pertes ou les dépréciations de vos enregistrements ou données;
3. les dommages consécutifs économiques (y compris les pertes de bénéfices ou d'économies) ou les dommages d'accompagnement et ce, également dans le cas dans lequel nous avons été informés de la possibilité de l'apparition de tels dommages.

Dans certains pays, l'exclusion ou la limitation de dommages d'accompagnement ou de dommages consécutifs ne sont pas autorisées par la loi, de sorte que la limitation ci-dessus n'entre pas en vigueur.

Le présent document contient des informations protégées par la loi. Tous droits réservés. Toute copie sous forme mécanique, électronique et autre n'est pas autorisée sans l'autorisation écrite du fabricant.

Copyright © 2005

Tous droits réservés.

Le présent manuel est protégé par le droit d'auteur.

Le Copyright est la propriété de la société TRANSONIC®.

Marques déposées

MS-DOS® et Windows® sont des marques déposées de l'entreprise Microsoft®.

Pentium® est une marque déposée de l'entreprise Intel®.

Les autres marques déposées sont la propriété de leurs propriétaires respectives.

Sous réserve de modifications techniques.

Alimentation électrique 4

Ansicht

Unterseite 14

Antenne GPS 13

Autorun 33

Autostart 33

Avertissement. 6

Bouton de la batterie 13

Bouton de navigation. 12

Branchement antenne externe13

Branchement de la navigation GPS dans la voiture 28

Branchement USB Mini. 14

Câblage 4

Casque 15

Charger la batterie 17

Compatibilité électromagnétique 3

Composants

Côté droite 15

Côté gauche 14

Vuedos. 13

Vue de face 12

Conditions d'utilisation. 2

Conditions de garantie 38

Conditions de livraison 9

Configuration initiale. 16

Conseils de sécurité. 1

Alimentation électrique......4

Câblage 4 Raccordement 4 utilisation de la batterie...... 5 Consignes de sécurité alimentation électrique...... 4 Consignes de sécurité pour la navigation. 23 Consignes pour une utilisation dans un vehicule.24 Contenu des CD de navigation32 Cote droite. 15 Côté gauche. 14

Démarrage du Navigateur......32

Échange de données 20

Emplacement SD/MMC 14

Entretien de l'écran. 6

FAQ 34

Fixation de l'appareil de navigation sur la bicyclette. 29

Fixation du kit de navigation dans la voiture 26

Garantie 37

GPS (Global Positioning System) 25

Hard Reset 21

Haut-parleur. 12

Installation de l'étrier de fixation 26

Installation rapide de carte mémoire 31

Installer Microsoft ActiveSync 33

L'affichage de l'état du chargement 12

Lecteur de cartes 20

Manipuler les cartes mémoire 19. Mettre en marche l'alimentation électrique. 16

Mise en marche. 11

Navigation 23

Pannes et causes 36 Prise de l'adaptateur secteur. 14

Qualité 8

Questions fréquemment posées 34

Réglage du volume 15

Réinitialisation. 14

Réinitialiser la navigation GPS 21

réparations 2

Sauvegarde des données..... 2

Sécurité et avertissements...... 1

Service 9

Service après-vente 35

Soft Reset. 21

Stylet 13

Température ambiante 3

Touche de réinitialisation 14

Touches matériel 12

Transport. 7

Utilisation de la batterie. 5

Vue de dos. 13

Vuede face. 12
