SATSAS425BK - Boîtier pour disque dur StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur SATA/SAS 4 ports
Marque	StarTech.com
Modèle	SATSAS425BK
Facteur de forme	Carte PCI Express 2.0 x4
Nombre de ports	4 ports SATA/SAS (6 Gbit/s)
Type de connecteur interne	2 x SFF-8087 (mini-SAS)
Alimentation	Via le slot PCIe
Dimensions (L x l x H)	10,5 cm x 6,0 cm x 1,8 cm
Poids	55 g
Température de fonctionnement	0 °C à 60 °C
Systèmes d'exploitation supportés	Windows, macOS, Linux
Fonctions principales	Gestion de RAID 0/1/1E/10, JBOD, prise en charge SATA et SAS, compatible AHCI
Entretien et nettoyage	Débrancher l'appareil et nettoyer avec un chiffon doux et sec
Sécurité	Débrancher l'alimentation avant toute manipulation, éviter les décharges électrostatiques
Pièces détachées et réparabilité	Aucune pièce détachée disponible, appareil non réparable par l'utilisateur
Garantie	2 ans
Informations générales	Contrôleur 4 ports SATA/SAS pour serveurs et stations de travail, supporte les disques durs et SSD

FOIRE AUX QUESTIONS - SATSAS425BK StarTech.com

Comment installer le contrôleur SATSAS425BK ?

Éteignez l'ordinateur, ouvrez le boîtier, insérez la carte dans un slot PCIe x4 ou supérieur, fixez-la, puis branchez les câbles SAS/SATA aux disques. Rebranchez l'alimentation et allumez l'ordinateur. Installez les pilotes si nécessaire.

Quels types de disques sont compatibles ?

Le contrôleur prend en charge les disques durs et SSD SATA et SAS avec une interface 6 Gbit/s. Assurez-vous que les disques utilisent des connecteurs adaptés (SFF-8087 vers SATA ou SAS).

Le contrôleur supporte-t-il le RAID ?

Oui, grâce à la puce intégrée Marvell ou LSI (selon version), il supporte les modes RAID 0, 1, 1E, 10 et JBOD. La configuration se fait via le BIOS de la carte ou un utilitaire dédié.

Quels systèmes d'exploitation sont compatibles ?

Le SATSAS425BK est compatible avec Windows (7/8/10/11/Server), macOS (10.12 et versions ultérieures) et les distributions Linux (noyau 3.0+). Les pilotes sont disponibles sur le site de StarTech.com.

Puis-je connecter 4 disques SATA sur ce contrôleur ?

Oui, chaque port SFF-8087 peut gérer jusqu'à 4 disques SATA via un câble de dérivation (vendu séparément). Ainsi, avec deux ports, vous pouvez connecter jusqu'à 8 disques si vous utilisez des câbles adaptés.

Le contrôleur nécessite-t-il une alimentation externe ?

Non, l'alimentation est fournie par le slot PCIe de l'ordinateur. Aucun câble d'alimentation additionnel n'est requis, sauf pour les disques eux-mêmes.

Quelle est la vitesse maximale de transfert ?

Chaque port SATA/SAS supporte une vitesse de 6 Gbit/s. La bande passante totale est limitée par le slot PCIe 2.0 x4, soit 2 Go/s en théorie, suffisante pour la plupart des configurations.

Comment mettre à jour le firmware du contrôleur ?

Téléchargez le dernier firmware depuis le site de StarTech.com. Sous Windows, utilisez l'utilitaire de mise à jour fourni. Assurez-vous que le contrôleur est le seul périphérique de stockage lors de la mise à jour pour éviter tout risque.

Le produit est-il garanti ?

Oui, StarTech.com offre une garantie de 2 ans sur ce contrôleur. En cas de défaut, contactez le support technique pour un remplacement ou une réparation.

Que faire si l'ordinateur ne détecte pas la carte ?

Vérifiez que la carte est correctement insérée dans le slot PCIe et que les câbles sont bien branchés. Essayez un autre slot PCIe. Mettez à jour les pilotes et le BIOS de la carte. Si le problème persiste, testez la carte sur un autre ordinateur pour écarter une panne matérielle.

MODE D'EMPLOI SATSAS425BK StarTech.com

Fond de Panier 4 Disques Amovibles 2.5" SATA/SAS Disque Dur Amovibles Dual 2.5" SATA/SAS + Fond de Panier pour Disque à Lecture Optique

SATSAS425BK

SATSAS225ODD

FR: Guide de l'utilisateur - fr.startech.com

• 1 x Fond de panier baie 5.25"
- 1 x Câble d'alimentation SATA vers LP4 Molex
- 1 x Jeu de clés
• 1 x Sachet de vis de montage
• 1 x Manuel d'Instruction

Configuration Requise

• Boîtier d'ordinateur avec baie avant 5.25" disponible
• Connecteur d'alimentation SATA ou LP4 Molex depuis l'alimentation
  • SATA interne ou contrôleur SAS
• REMARQUE : Les disques SATA peuvent être utilisés sur les contrôleurs SATA ou SAS, mais les disques SAS ne peuvent être utilisés que sur les contrôleurs SAS
  • Câble SFF-8087 mini-SAS
• Câble SATA 7-broches (SATSAS225ODD seulement)

Installation

Fond de Panier 5.25"

1. Éteignez votre ordinateur et les périphériques connectés à l'ordinateur (imprimante, scanner, disques durs externes, etc.) Débranchez le câble d'alimentation à l'arrière de l'ordinateur et débranchez tous les périphériques.
2. Retirez le couvercle du boîtier de l'ordinateur, y compris les couvercles pour la baie avant 5.25". Reportez-vous à la documentation de votre système informatique pour plus de détails.
3. Insérez le fond de panier 5.25" dans la baie avant. Alignez les trous de montage le long des côtés du fond de panier, avec les points de fixation de la baie 5.25" du boitier de l'ordinateur.
4. Fixez le fond de panier au boîtier de l'ordinateur (voir la documentation du boîtier de l'ordinateur pour plus de détails).
5. Branchez un connecteur d'alimentation LP4 Molex disponible depuis l'alimentation du système jusqu'à l'arrière du fond de panier.

NOTE : Si le système informatique ne dispose que de connecteurs d'alimentation SATA, utilisez le câble adaptateur SATA vers LP4 Molex.

SATSAS425BK

*Le produit actuel peut varier de la photos

*Le produit actuel peut varier de la photos

1. Connectez un câble SFF-8087 à l'arrière du fond de panier et branchez l'autre extrémité au contrôleur SATA ou SAS.
2. SATSAS225ODD : Pour utiliser la baie de lecteur optique, branchez un câble SATA à 7 broches de l'arrière du fond de panier à un port contrôleur SATA.
3. Replacez le couvercle sur le boîtier de l'ordinateur.
4. Insérez le câble d'alimentation dans la prise d'alimentation et rebranchez tous les autres connecteurs retirés à l'étape

Lecteur Optique (SATSAS225ODD seulement)

1. Retirez le couvercle de la baie optique sur le fond de panier
2. Insérez fermement le lecteur optique SATA dans la baie jusqu'à ce qu'il s'enclenche.

Plateau de Disque Dur

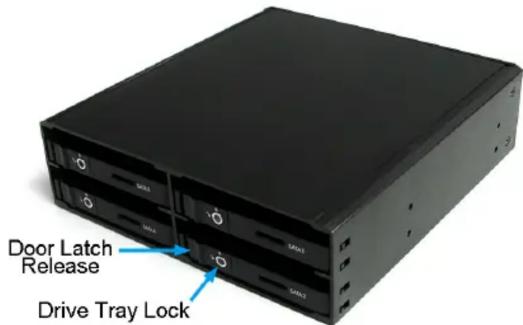

1. Assurez-vous que le plateau de lecteur est déverrouillé (en tournant la clé dans le sens antihoraire).
2. Faites glisser le loquet de porte pour ouvrir le bras de libération, et tirez le plateau hors de la baie.
3. Fixez le disque dur 2,5" au plateau depuis le fond avec les vis de montage fournies.
4. Faites glisser le plateau de disque dans la baie et fermez le bras de libération.
5. Verrouillez le plateau de disque (en tournant la clé dans le sens horaire).

Spécifications
SATSAS425BK SATSAS225ODD

Baies de Disque 4 (2.5") 2 +1 (2.5" + slim ODD)
Interface Hôte	SATA 6 GbpsSAS 6 Gbps
Connecteurs Externes	1 x SFF-8087 mini-SAS femelle1 x LP4 Molex mâle	1 x SFF-8087 mini-SAS femelle1 x SATA 7-pin mâle1 x LP4 Molex mâle
LED	4 x Alimentation/Activité Disque	2 x Alimentation/Activité Disque
Ventilateurs 1 x 40mm
Disques Durs Compatibles	Disques durs2.5" SATA/SASjusqu'à15mm dehauteur	Disques durs 2.5" SATA/SAS jusqu'à15mm dehauteurLecteur optique SATASlimline(non OEM)
Taux d'Insertion 3,000 cycles
Fermeture à Clé Oui
Alarme de Température	Non
Matériau du Boitier Métal
Température de Fonctionnement	5°C ~ 80°C
Température de Stockage	-40°C ~ 70°C
Humidité 8% ~ 90% HR
Dimension (LxPxH)	153.0mm x 146.0mmx 42.0mm	153.0mm x 146.0mm x42.0mm
Weight 536g 470g
