PLA-470 - Adaptateur CPL ZYXEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur CPL (Powerline)
Marque	ZYXEL
Modèle	PLA-470 v2
Débit de données	Jusqu'à 200 Mbps (HomePlug AV)
Interfaces réseau	4 ports Ethernet RJ-45 10/100 Mbps avec MDI/MDIX automatique
Portée	Jusqu'à 300 mètres sur le réseau électrique
Fréquence d'opération	1,7 ~ 30 MHz
Modulation	OFDM avec QAM 1024/256/64/16, DQPSK, DBPSK, ROBO
Sécurité	Chiffrement AES 128 bits, bouton d'encryptage instantané HomePlug
Nombre d'appareils maximum	16 adaptateurs sur un même réseau, jusqu'à 64 adresses Ethernet distantes
Alimentation	100-240 V AC, 50/60 Hz, 0,2 A (max.) – Prise électrique directe
Dimensions (L × P × H)	162 × 118 × 40 mm
Poids	303 g
Température d'exploitation	0 à 40 °C
Température de stockage	-20 à 60 °C
Humidité d'exploitation	20 à 95 % HR
Humidité de stockage	20 à 95 % HR
Certifications	UL, cUL, LVD, CE, FCC, HomePlug AV
Indicateurs LED	Alimentation, raccordement et activité réseau électrique, raccordement et activité Ethernet
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou liquides.
Réparabilité	Non réparable par l'utilisateur. Contacter le support ZYXEL en cas de dysfonctionnement.

FOIRE AUX QUESTIONS - PLA-470 ZYXEL

Comment installer l'adaptateur CPL ZYXEL PLA-470 ?

Branchez l'adaptateur directement sur une prise murale (évitez les multiprises). Connectez un câble Ethernet entre l'adaptateur et votre routeur. Répétez l'opération pour un second adaptateur à proximité de l'appareil à connecter. Les adaptateurs se détectent automatiquement.

Comment sécuriser mon réseau CPL ?

Appuyez sur le bouton d'encryptage HomePlug (souvent marqué SEC ou Pairing) sur le premier adaptateur pendant 2 secondes, puis sur le second adaptateur dans les 2 minutes. Le voyant de sécurité clignote puis reste fixe, confirmant le chiffrement AES 128 bits.

Quel débit réel puis-je attendre avec le PLA-470 ?

Le débit théorique est de 200 Mbps, mais en pratique, il dépend de la qualité de votre installation électrique et de la distance. Attendez-vous à un débit de 50 à 100 Mbps dans des conditions normales, suffisant pour la HD et le gaming.

Puis-je utiliser le PLA-470 avec des adaptateurs CPL d'autres marques ?

Oui, s'ils sont certifiés HomePlug AV. La compatibilité inter-marques est possible, mais pour une sécurité optimale, il est recommandé d'utiliser la même marque.

Que signifient les voyants LED sur l'adaptateur ?

Le voyant Power indique l'alimentation. Le voyant PLC (ou réseau électrique) clignote lors de la communication. Le voyant Link/Act pour chaque port Ethernet indique la connexion et l'activité.

Combien d'adaptateurs CPL puis-je connecter ensemble ?

Vous pouvez connecter jusqu'à 16 adaptateurs sur le même réseau électrique, avec un maximum de 64 adresses Ethernet distantes (4 par adaptateur).

Le PLA-470 est-il compatible avec la fibre optique ?

Oui, il est compatible avec tout type de connexion Internet (ADSL, fibre, câble) puisqu'il agit comme un prolongateur réseau via le courant électrique.

Que faire si le débit est faible ?

Vérifiez que les adaptateurs sont branchés directement sur une prise murale, sans multiprise. Évitez les circuits électriques différents. Réduisez la distance entre les adaptateurs (idéalement moins de 100 mètres de câble électrique).

Comment réinitialiser le PLA-470 ?

Maintenez le bouton Reset enfoncé pendant 10 secondes avec un trombone. Les voyants clignotent puis l'adaptateur redémarre avec les paramètres d'usine.

Le PLA-470 consomme-t-il beaucoup d'électricité ?

Non, sa consommation est très faible (moins de 5 W en veille). Il peut rester branché en permanence sans impact notable sur votre facture.

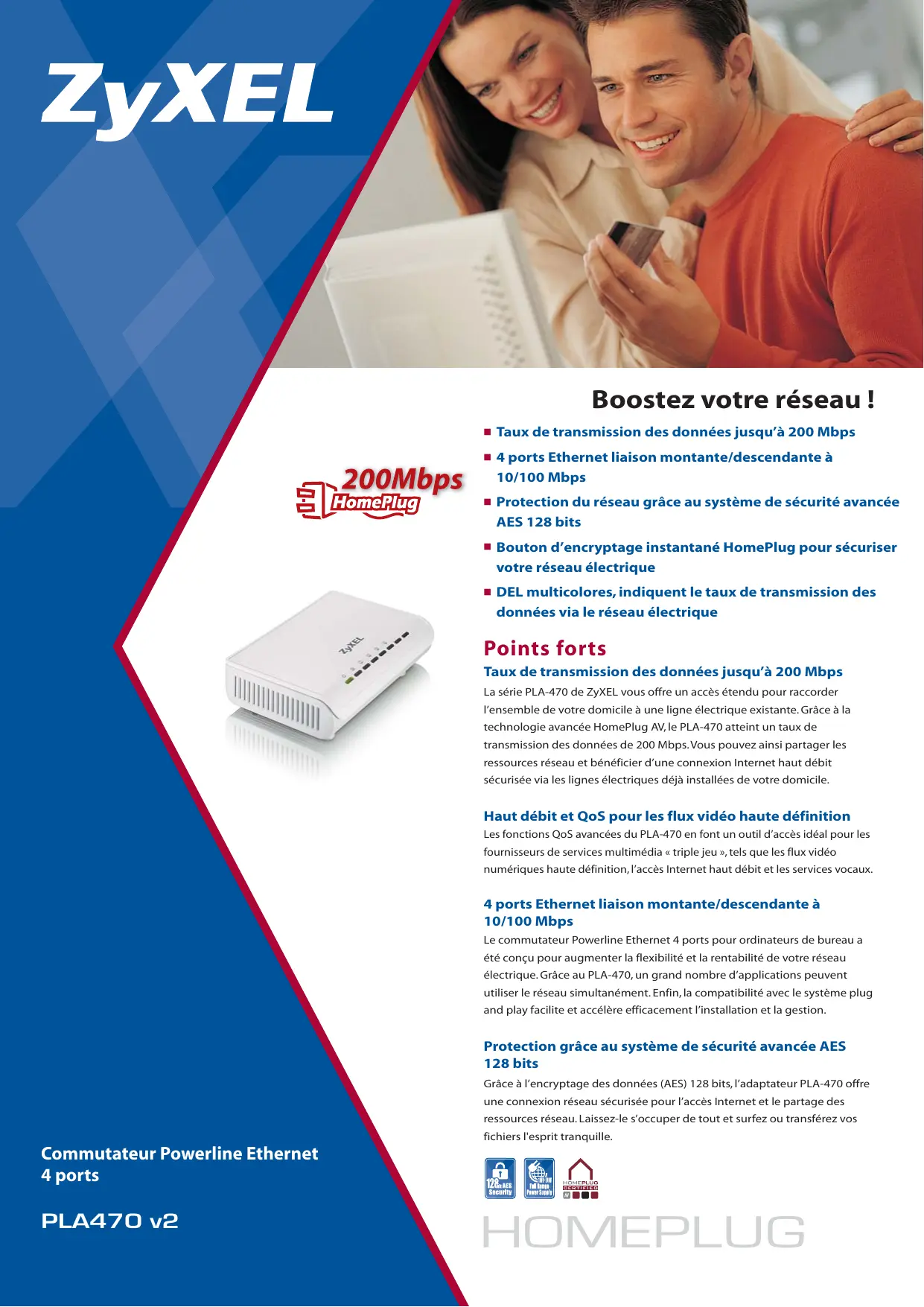

MODE D'EMPLOI PLA-470 ZYXEL

Commutateur Powerline Ethernet 4 ports

PLA470 v2

Boostez votre réseau !

Taux de transmission des données jusqu'à 200 Mbps 4 ports Ethernet liaison montante/descendante à 10/100 Mbps Protection du réseau grâce au système de sécurité avancée AES 128 bits Bouton d'encryptage instantané HomePlug pour sécuriser votre réseau électrique DEL multicolores, indiquent le taux de transmission des données via le réseau électrique

Taux de transmission des données jusqu'à 200 mbps

La série PLA-470 de ZyXEL vous offre un accès étendu pour raccorder l'ensemble de votre domicile à une ligne électrique existante. Grâce à la technologie avancée HomePlug AV, le PLA-470 atteint un taux de transmission des données de 200 Mbps. Vous pouvez ainsi partager les ressources réseau et bénéficier d'une connexion Internet haut débit sécurisée via les lignes électriques déjà installées de votre domicile.

Haut débit et qos pour les flux vidéo haute définition

Les fonctions QoS avancées du PLA-470 en font un outil d'accès idéal pour les fournisseurs de services multimédia « triple jeu », tels que les flux vidéo numériques haute définition, l'accès Internet haut débit et les services vocaux.

4 Ports ethernet liaison montante/descendante à 10/100 mbps

Le commutateur Powerline Ethernet 4 ports pour ordinateurs de bureau a été créé pour augmenter la flexibilité et la rentabilité de votre réseau électrique. Grâce au PLA-470, un grand nombre d'applications peuvent utiliser le réseau simultanément. Enfin, la compatibilité avec le système plug and play facilite et accélère efficacement l'installation et la gestion.

Protection grâce au système de sécurité avancée AES 128 bits

Grâce à l'encryption des données (AES) 128 bits, l'adaptateur PLA-470 offre une connexion réseau sécurisée pour l'accès Internet et le partage des ressources réseau. Laissez-le s'occuper de tout et surfez ou transférez vos fichiers l'esprit tranquille.

Spécifications système

• Standard réseau: taux de transmission des données HomePlug AV à 200 Mbps
• Réseau électrique: possibilité de raccorder jusqu'à 16 appareils électriques sur un même réseau. Chaque adaptateur Ethernet pour ligne électrique accepte 15 adresses Ethernet à distance. Avec ses 4 groupes, le PLA-470 est même compatible avec 64 adresses.
• Modulation: modulation OFDM des symboles, compatible avec les schémas de modulation pour porteurs QAM 1024/256/64/16, DQPSK, DBPSK et ROBO
• Fréquence: 1,7 ~ 30 MHz

Portée : jusqu'à 300 mètres - Sécurité : encryption AES 128 bits

Matériel

• Interface : 4 ports Ethernet RJ-45 à 10/100 Mbps avec
• MDI/MDIX automatique Courant entrant: 100-240 Vca, 50/60 Hz, 0,2 A (max.) Statut DEL: alimentation, raccordement et activités du
• réseau électrique, raccordement et activité Ethernet

Dimensions & poids

• Dimensions: 162 mm( L) × 118 mm( P) × 40 mm( H)
• Poids:303 g

Conditions de stockage et d'exploitation

• Température d'exploitation: 0 40^ C
• Température de stockage: -20 60^ C
• Humidité d'exploitation: 20 95% rH
• Humidité de stockage: 20 95% rH

Certification

• Sécurité: UL, cUL, LVD EMI: CE, FCC
• Certification HomePlug: HomePlug AV

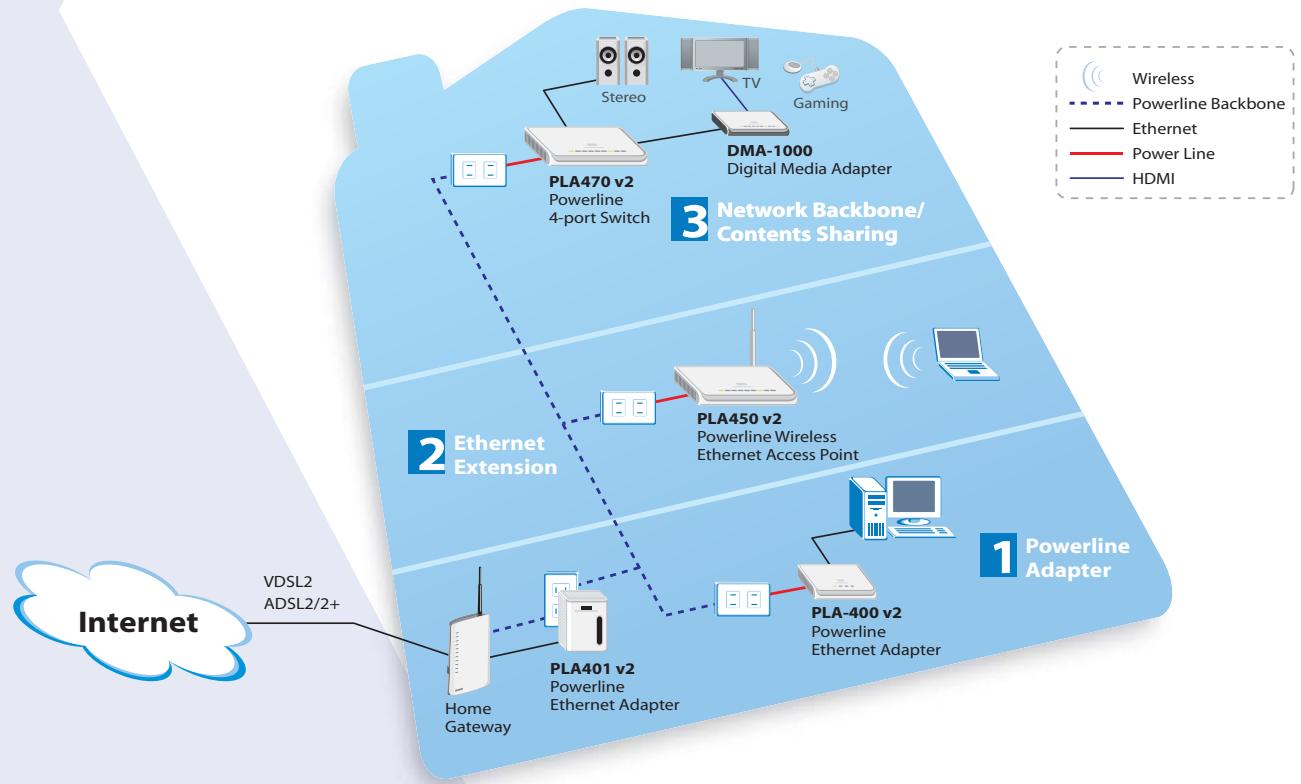

Schéma d'application
