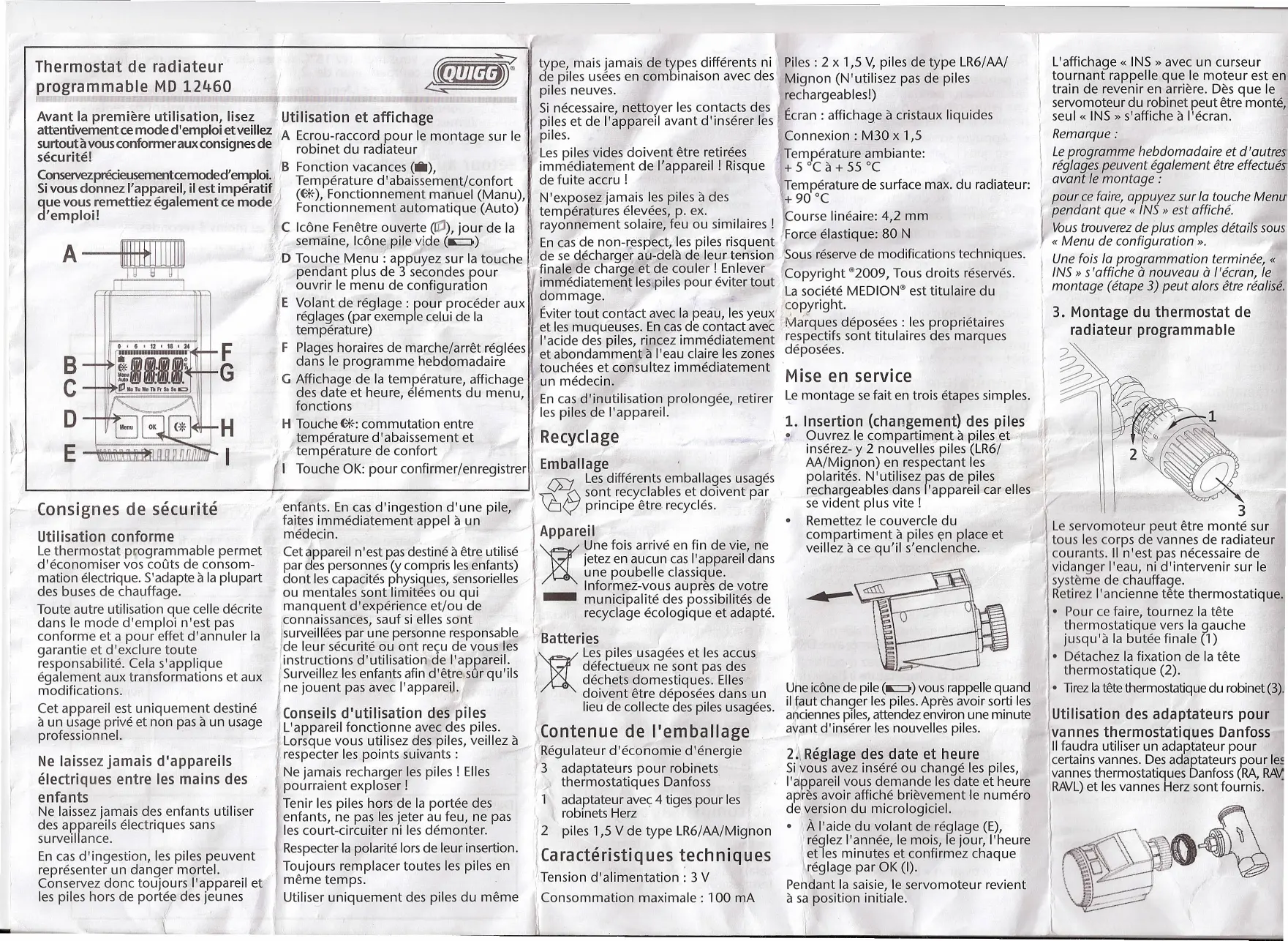

MODE D'EMPLOI MD 12460 QUIGG

Thermostat de radiateur programmable MD 12460

Avant la première utilisation, lisez attentivement ce mode d'emploi et veillez surtout à vous conformer aux consignes de sécurité!

Conservez précieusement ce mode d'emploi. Si vous donnez l'appareil, il est impératif que vous remettiez également ce mode d'emploi!

Utilisation conforme

Le thermostat programmable permet d'économiser vos coûts de consommation électrique. S'adapte à la plupart des buses de chauffage.

Toute autre utilisation que celle décrite dans le mode d'emploi n'est pas conforme et a pour effet d'annuler la garantie et d'exclure toute responsabilité. Cela s'applique également aux transformations et aux modifications.

Cet appareil est uniquement destiné à un usage privé et non pas à un usage professionnel.

Ne laisses jamais d'appareils électriques entre les mains des enfants

Ne laissez jamais des enfants utiliser des appareils électriques sans surveillance.

En cas d'ingestion, les piles peuvent représenter un danger mortel. Conservez donc toujours l'appareil et les piles hors de portée des jeunes.

Utilisation et affichage

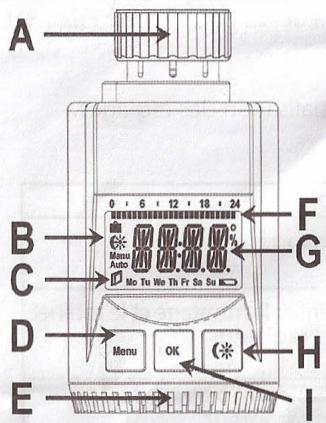

A. Écrou-raccord pour le montage sur le robinet du radiateur B. Fonction vacances (), Température d'abaissement/confort (G), Fonctionnement manuel (Manu), Fonctionnement automatique (Auto) C. Icône Fenêtre ouverte (D), jour de la semaine, Icône pile vide (E) D. Touche Menu : appuyez sur la touche pendant plus de 3 secondes pour ouvrir le menu de configuration E. Volant de réglage : pour procéder aux réglages (par exemple celui de la température) F. Plages horaires de marche/arrêt régées dans le programme hebdomadaire G. Affichage de la température, affichage des date et heures, éléments du menu, fonctions H. Touche : commutation entre température d'abaissement et température de comport I. Touche OK : pour confirmer/enregistrer

Enfants. En cas d'ingestion d'une pile, faites immédiatement appel à un médecin.

Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont limitées ou qui manquent d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou ont reçu de vous les instructions d'utilisation de l'appareil. Surveillez les enfants afin d'être sûr qu'ils ne jouent pas avec l'appareil.

Conseils d'utilisation des piles

L'appareil fonctionne avec des piles. Lorsque vous utilisez des piles, veillez à respecter les points suivants :

Ne jamais recharger les piles! Elles pourraient exploser!

Tenir les piles hors de la portée des enfants, ne pas les jeter au feu, ne pas les court-circuiter ni les démonter.

Respecter la polarité lors de leur insertion.

Toujours remplacer toutes les piles en même temps.

Utiliser uniquement des piles du même

type, mais jamais de types différents ni de piles usées en combinaison avec des piles neuves.

Si nécessaire, nettoyer les contacts des piles et de l'appareil avant d'insérer les piles.

Les piles vides doivent être retirées immédiatement de l'appareil ! Risque de fuite accru !

N'exposez jamais les piles à des températures élevées, p. ex.

rayonnement solaire, feu ou similaires!

En cas de non-respect, les piles risquent de se décharger au-delà de leur tension finale de charge et de couler! Enlever immédiatement les piles pour éviter tout dommage.

Éviter tout contact avec la peau, les yeux et les muqueuses. En cas de contact avec l'acide des piles, rincez immédiatement et abondamment à l'eau claire les zones touchées et consultez immédiatement un médecin.

En cas d'inutilisation prolongée, retirez les piles de l'appareil.

Emballage

Les différents emballages usagés sont recyclables et doivent être recyclés.

Appareil

Une fois arrivé en fin de vie, ne jetez en aucun cas l'appareil dans une poubelle classique.

Informez-vous auprès de votre municipalité des possibilités de recyclage écologique et adapté.

Batteries

Les piles usagées et les accus défectueux ne sont pas des déchets domestiques. Elles doivent être déposées dans un lieu de collecte des piles usagées.

Contenu de l'emballage

Régulateur d'économie d'énergie

3 adaptateurs pour robinets thermostatiques Danfoss

1 adaptateur avec 4 tiges pour les robinets Herz 2 piles 1,5 V de type LR6/AA/Mignon

Caractéristiques techniques

Tension d'alimentation : 3 V

Consommation maximale : 100 mA

Piles: 2 × 1,5V, piles de type LR6/AA/Mignon (N'utilisez pas de piles rechargeables!)

Écran: affichage à cristaux liquides

Connexion : M30x1,5

Temperature ambiente: +5^à +55^

Température de surface maximale du radiateur: +90°C

Course linéaire: 4,2 mm

Sous réserve de modifications techniques.

Copyright © 2009, Tous droits réservés. La société MEDIUM est titulaire du copyright.

Marques déposées : les propriétaires respectifs sont titulaires des marques déposées.

Mise en service

Le montage se fait en trois étapes simples.

1. Insertion (changement) des piles

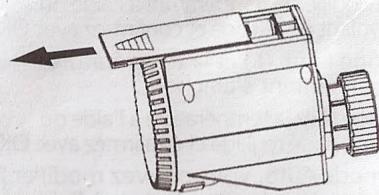

Ouvrez le compartiment à piles et insérez-y 2 nouvelles piles (LR6/AA/Mignon) en respectant les polarités. N'utilisez pas de piles rechargeables dans l'appareil car elles se vident plus vite! - Remettez le couvercle du compartiment à piles en place et veillez à ce qu'il s'enclenche.

Une icône de pile (→) vous rappelle quand il faut changer les piles. Après avoir sorti les anciennes piles, attendez environ une minute avant d'insérer les nouvelles piles.

2. Réglage des date et heures

Si vous avez inséré ou changé les piles, l'appareil vous demande les dates et heures après avoir affiché brièvement le numéro de version du micrologiciel. - À l'aide du volant de réglage (E), réglez l'année, le mois, le jour, l'heure et les minutes et confirmez chaque réglage par OK (I). Pendant la saisie, le servomoteur revient à sa position initiale.

L'affichage « INS » avec un curseur tournant rappelle que le moteur est en train de revenir en arrière. Dès que le servomoteur du robinet peut être monté, seul « INS » s'affiche à l'écran.

Remarque :

Le programme hebdomadaire et d'autres réglages peuvent également être effectués avant le montage :

Pour ce faire, appuyez sur la touche Menu pendant que « INS » est affiché.

Vous trouverez de plus amples détails sous «Menu de configuration».

Une fois la programmation terminée, « INS » s'affiche à nouveau à l'écran, le montage (étape 3) peut alors être réalisé.

3. Montage du thermostat radiateur programmable

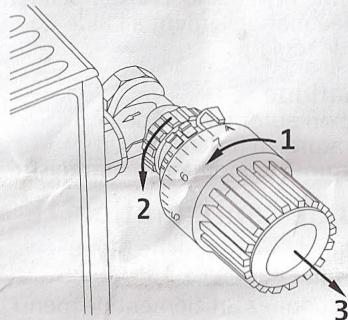

Le servomoteur peut être monté sur tous les corps de vannes de radiateur courants. Il n'est pas nécessaire de vidanger l'eau, ni d'intervenir sur le système de chauffage.

Pour ce faire, tournez la tête thermostatique vers la gauche jusqu'à la butée finale (1) - Dévissez la fixation de la tête thermostatique (2). - Tirez la tête thermostatique du robinet (3).

Utilisation des adaptateurs pour vannes thermostatiques Danfoss Il faudra utiliser un adaptateur pour certains vannes. Des adaptateurs pour les vannes thermostatiques Danfoss (RA, RA/RAVL) et les vannes Herz sont fournis.

affichage « INS » avec un curseur tournant rappelle que le moteur est en train de revenir en arrière. Dès que le rotor du robinet peut être monté, « INS » s'affiche à l'écran.

marque :

programme hebdomadaire et d'autres glages peuvent également être effectués avant le montage :

Pour ce faire, appuyez sur la touche Menu tant que « INS » est affiché.

Vous trouverez de plus amples détails sous Menu de configuration »

Lorsque la programmation est terminée, « IS » s'affiche à nouveau à l'écran, le montage (étape 3) peut alors être réalisé.

1. Montage du thermostat de radiateur calculable

Le servomoteur peut être monté sous les corps de vannes de radiateurs courants. Il n'est pas nécessaire de danger d'eau, ni d'intervenir sur le système de chauffage.

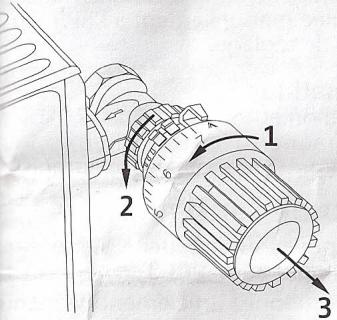

Retirez l'ancienne tête thermostatique.

Pour ce faire, tournez la tête thermostatique vers la gauche jusqu'à la butée finale (1)

Détachez la fixation de la tête thermostatique (2).

Tirez la tête thermostatique du robinet (3).

Utilisation des adaptateurs pour vannes thermostatiques Danfoss. Il faudra utiliser un adaptateur pour certains vannes. Des adaptateurs pour les vannes thermostatiques Danfoss (RA, RAV, RVL) et les vannes Herz sont fournis.

Vous trouverez de plus amples détails dans la présentation des adaptateurs.

• Placez l'adaptateur sur le corps de vanne et tournez-le jusqu'à ce qu'il soit bien en place. Pour l'adaptateur RAV, placez la rallonge fournie sur le pouvoi de la vanne.
• De plus, fixez les adaptateurs RA et RAV avec les vis et écrous fournis.

Pour pouvoir monter le thermostat programmable, il faut que « INS » soit affiché. Une fois le montage terminé, le moteur procède à une course d'adaptation pour s'adapter à la vanne. « ADA » s'affiche pendant cette phase.

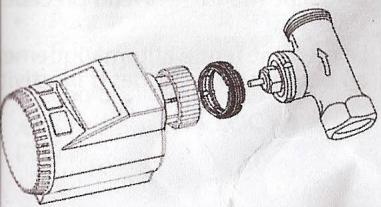

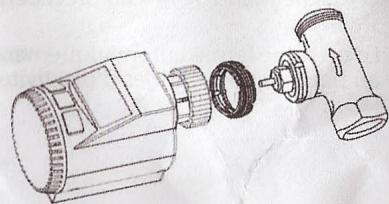

• Remettez le servomoteur sur le corps de vanne.
• Serrez bien l'écrou-raccord.

L'affichage indique « INS » - Appuyez sur la touche OK.

Le servomoteur procède à une course d'adaptation (« ADA » s'affiche à l'écran, toute utilisation est bloquée). Une fois cette phase d'adaptation terminée, le servomoteur est prêt à l'emploi (mode Auto).

Remarque:

Si la course d'adaptation s'est déclenchée avant le montage, c'est-à-dire si un message d'erreur s'affiche (F1, F2, F3), appuyez sur OK et le moteur se remettra en position « INS ».

Utilisation des adaptateurs pour corps de vanne Herz

Choix de la tige de rallonge

L'adaptateur Herz convient à presque tous les corps de vannes de radiateurs disponibles dans le commerce à raccords M28 x 1,5 mm. Pour pouvoir compenser les différentes hauteurs de fabrication des vannes, 4 tiges de rallonge de longueur différente sont fournies avec cet adaptateur. Tant que l'on peut dire le nom du fabricant du robinet sur une impression sur la tête

thermostatique ou sur un logo du robinet, il est possible de sélectionner tout simplement la tige de rallonge adaptée à partir du Tableau 1.

S'il n'est pas possible de désigner le fabricant, il est également possible de calculer la dimension de fermeture de la vanne. Pour ce faire, poussez la tige du corps de vanne tout en bas (la vanne est alors entièrement fermée) et mesurez la hauteur de la tige de la vanne par rapport à la surface d'appui de l'adaptateur (a). Il est alors possible de sélectionner la tige de rallonge adaptée selon le Tableau 2.

Tableau 2

Diametre	N°	Longeur
ca. 10 - 12 mm	1	15,0 mm
ca. 8,5 - 10 mm	2	17,0 mm
ca. 6,5 - 8,5 mm	3	18,5 mm
ca. 1,0 - 3,0 mm	4	24,0 mm

Tableau 1

N°	Constructeur	Symbole
1	Herz, MMA, Remagg	♥
2	TA, Compaq, Markaryds	saTAt
3	SAM, Sloarm

Montage de l'adaptateur

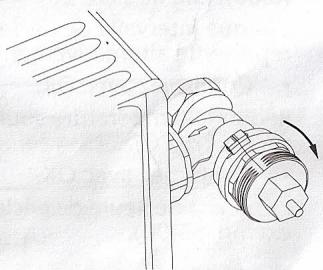

Insérez la tige de rallonge de l'intérieur dans l'embout de l'adaptateur. Il n'est possible de procéder à cette action que dans une seule position, étant donné qu'un côté de la tige de rallonge est aplati pour garantir l'orientation.

Pour ce faire, tournez la tête thermostatique vers la gauche jusqu'à la butée thermostatique. Ne poussez alors plus la vanne et peut donc être démontée plus facilement.

jusqu'à la butée finale (1). La alors plus I'axe de la plus facilement.

• Desserrez entièrement l'écrou-raccord. Pour ce faire, il faut le tourner dans le sens contraire des aiguilles d'une montre (2). Tirez la tête thermostatique du corps de vanne (3).

Vissez l'adaptateur, dans le sens des aiguilles d'une montre, sur le corps de vanne.

Cela doit être effectué à la main, ne forcez pas et n'utilisez aucun outil comme une clé ou une pince.

eepnne eae

Medion France

72207A FUECHE CEDEX

Réglage du programme hebdomadaire

Le programme hebdomadaire permet de régler 7 plages horaires pour chaque jour de la semaine. La programmation doit être effectuée pour les jours choisis : il suffit d'enregistrer des températures pour une plage horaire pouvant aller de 00:00 à 23:59.

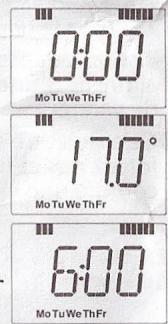

• Appuyez sur la touche Menu pendant au moins 3 secondes. L'écran affiche « PRO »
• Confirmez avec OK. L'écran affiche « DAY ». Le volant de réglage permet de sélectionner un jour de la semaine à la fois, tous les jours ouvrés, le week-end ou toute la semaine.
• Confirmez avec OK.

La première année de déclenchement s'affiche (0:00), elle ne peut être modifiée.

Chaque intervalle de déclenchement successif est représenté alternativement avec ou sans barre. - Confirmez avec OK.

Réglez la température souhaitée à partir de 0:00 (p. ex. 17,0°C). - Confirmez avec OK.

La prochaine heure de déclenchement s'affiche (par exemple 6:00).

Vous pouvez modifier cette heure-là à l'aide du volant de réglage.

• Confirmez avec OK.

Réglez la température souhaitée à partir de 6:00.

Répétez cette série jusqu'à ce que les températures de la plage horaire de 0:00 à 23:59 soient enregistrées.

Si les 7 plages horaires sont occupées, 23:59 s'affiche comme horaire final à confirmer.

En mode Auto, vous pouvez modifier à tout moment la température à l'aide du bouton de réglage.

Description de l'affichage en fonctionnement normal

En fonctionnement normal, les plages horaires, le mode de fonctionnement, la température de consigne et le jour de la semaine sont affichés.

Les barres des plages horaires du programme hebdomadaire sont affichées tous les deux intervalles. Lisez également l'exemple suivant.

Exemple d'un programme hebdomadaire

Le thermostat de radiateur programmable vous permet d'enregistrer un maximum de 7 plages d'heures et températures correspondantes, pour chacun des jours de la semaine.

En réglage d'usine, deux plages horaires, de 6:00 à 9:00 et de 17:00 à 23:00, sont enregistrées pour tous les jours de la semaine :

00:00 à 06:00 17,0°C 06:00 à 09:00 21,0°C 09:00 à 17:00 17,0°C 17:00 à 23:00 21,0°C 23:00 à 23:59 17,0°C

L'écran affiche des barres pour les plages horaires tous les deux intervalles. Dans cet exemple, aucune barre ne s'affiche pour l'intervalle 0:00 à 6:00. Des barres ne s'affichent que pour les intervalles 6:00 à 9:00 et 17:00 à 23:00. S'il faut également chauffer une pièce aux heures de midi, la programmation suivante pourrait être effectuée :

Lundi à dimanche

00:00 à 06:00 16,0°C 06:00 à 09:00 22,0°C 09:00 à 12:00 17,0°C 12:00 à 14:00 20,0°C 14:00 à 17:30 17,0°C 17:30 à 23:30 21,0°C 23:30 à 23:59 16,0°C

Si vous possédez un bureau à la maison et que vous ne souhaitez chauffer qu'en journée, les jours ouvrés, vous pouvez programmer les horaires suivants :

Lundi à vendredi

00:00 à 08:30 17,0°C

08:30 à 17:00 21, 0°C

17:00 à 23:59 17,0°C

Samedi à dimanche

00:00 à 23:59 15,0°C

Modes de fonctionnement

Avec la touche Menu, vous pouvez sélectionner l'un des 3 modes de fonctionnement suivants (il n'est possible de sélectionner les modes de fonctionnement qu'après l'installation/étape 3):

Réglage d'une température qui sera maintenue jusqu'à une date donnée.

Manuel

Fonctionnement manuel : la température est réglée manuellement à l'aide du volant de réglage.

Automatique

Régulation automatique de la température en fonction d'un programme hebdomadaire enregistré.

Menu de configuration

• Appuyez sur la touche Menu pendant au moins 3 secondes.
• Sélectionnez un élément de menu à l'aide du volant de réglage et confirmez avec OK.

PRO: réglage du programme hebdomadaire (voir Réglage du programme hebdomadaire).

DAT: modification des dates et heures.

POS: affichage de la position actuelle du servomoteur.

DST: le passage automatique de l'heure d'été à l'heure d'hiver peut être désactivé.

AER: température et hora. Fenêtre ouverte pour l'abaissement automatique de la température lors de l'aération.

TOF: réglage de la température de compensation.

RES: retour au réglage d'usine.

Si vous appuyez encore une fois sur la touche Menu, le niveau précédent s'affiche. Le menu se ferme automatiquement au bout de 65 secondes d'inactivité.

Réglage de la fonction vacances

Si, pendant des vacances ou une fête, il faut maintenir pendant un certain temps une température constante, il est possible d'utiliser la fonction vacances.

• Appuyez sur la touche Menu jusqu'à ce que l'icône du coffre ( ) s'affiche.
• À l'aide du volant de réglage, réglez l'heure jusqu'à laquelle la température doit être maintenue.
• Confirmez avec OK.
• Confirmez avec OK.
• À l'aide du volant de réglage, réglez la température et confirmez avec OK. L'écran clignote pour confirmer.

La température régée reste constante jusqu'à la date indiquée. Ensuite, le moteur passe en mode Auto.

Température de comport et d'abaissement

La touche température de comport/ abaisissement (C*) sert à passer des températures confortables. D'usine, ces températures se situent à 21,0°C et 17,0°C. Elles peuvent être adaptées comme suit :

• Maintenez la touche comport/ abaisissement (*) enfoncée jusqu'à ce que s'affiche l'icone Soleil (*) et la température de confort actuelle.
• Modifie la température à l'aide du volant de réglage et confirmez avec OK. L'icône Lune (C) et la température d'abaissement s'affichent.
• Modifiez la température à l'aide du volant de réglage et confirmez avec OK.

En mode Auto, vous pouvez modifier à tout moment la température à l'aide de la touche comport/abaissement (C*). Cette température est alors maintenue jusqu'à la prochaine heure de déclenchement du programme.

Protection enfants/verrouillage d'utilisation

L'utilisation peut être verrouillée.

Pour activer/désactiver le verrouillage d'utilisation, appuyez simultanément sur la touche Menu et la touche comfort/abaissement (G*).

Après activation, « LOC » s'affiche à l'écran.

Réglage d'une pause de chauffage

Si le chauffage est éteint en été, il est possible d'économiser les piles. Pour ce faire, le robinet est entièrement ouvert. La protection anticalcaire continue d'être exécutée.

Pour activer la pause de chauffage, tournez le volant de réglage en mode manuel (Manu) vers la droite jusqu'à ce que l'écran affiche « ON ». Pour terminer, quittez le fonctionnement manuel (Manu) ou tournez le volant de réglage vers la gauche.

Réglage du fonctionnement hors gel

Si la pièce ne doit pas être chauffée, il est possible de fermer le robinet. Le robinet ne s'ouvre alors qu'en cas de risque de gel. La protection anticalcaire continue d'être exécutée.

Pour activer le fonctionnement hors gel, tournez le volant de réglage en mode manuel (Manu) vers la gauche jusqu'à ce que l'écran affiche « OFF ». Pour terminer, quittez le fonctionnement manuel (Manu) ou tournez le volant de réglage vers la droite.

Fonction fenêtre ouverte

Le moteur reconnaît automatiquement l'aération d'une pièce lors d'une forte baisse de température.

Pour faire des économies de chauffage, la température est abaissée automatiquement pour une certaine durée (réglage d'usine : 15 minutes). Pendant ce temps, l'écran affiche l'icône Fenêtre ouverte ().

• Appuyez sur la touche Menu pendant au moins 3 secondes.
• Sélectionnez l'élément de menu « AER » à l'aide du volant de réglage et confirmez avec OK. Il est possible de régler la température et l'heure à l'aide du volant de réglage. Pour désactiver la fonction, CHOISSEZ l'heure « 0 »

Réglage de la température de compensation

Comme la température est mesurée au niveau du radiateur, la température peut varier dans la pièce. Pour compenser cela, il est possible de régler un écart de température de ± 3.5^

Si, par exemple, vous mesurez 18°C au lieu des 20°C mesurées, il faut régler une température de compensation de -2,0°C.

• Appuyez sur la touche Menu pendant au moins 3 secondes.
• Sélectionnez l'élément de menu « TOF » à l'aide du volant de réglage et confirmez avec OK.
• Réglez la température à l'aide du volant de réglage et confirmez avec OK.

Retour au réglage d'usine

Il est possible de retourner le moteur à son état tel que livré. Lorsque vous procédez à ce retour au réglage d'usine, tous les réglages que vous avez effectués manuellement sont perdus.

• Appuyez sur la touche Menu pendant au moins 3 secondes.
• Sélectionnez l'objet de menu « RES » à l'aide du bouton de réglage et confirmez avec OK.

La mention «CFM» s'affiche à l'écran.

• Confirmez avec OK pour procéder à la réinitialisation des réglages.

Dépannage et entretien

Codes d'erreur affiché	Problème	Solution
Icône pile	La puissance de la pile est trop faible	Changer les piles
F1	Entrainement difficile du robinet	Vérifier le montage et le robinet du radiateur
F2	Plagedecommande trop importante	Vérifier la fixation du servomoteur
F3	Plagedecommande trop réduite	Vérifier le robinet du radiateur

Vidange de la vanne chaque semaine (tous les samedi à 12h00) pour éviter la formation de tartre. La mention «CAL» s'affiche à l'écran.

Présentation des adaptateurs

Fabricant	Illustration	Adaptateur
Heimeier,MNG, Junkers,Landis&Gyr"Duodyr", Honeywell-Braukmann,Oventrop, Schlösser, Simplex, Valf Sanayii, Mertik Maxitrol, Watts, Wingenroth (Wiroflex), R.B.M., Tiemme, Jaga		aucun adaptateur nécessaire
Danfoss RA		livré
Danfoss RAV		livré
Danfoss RAVL		livré
Herz M28 x 1,5 mm		livré
