G-570U - Adaptateur USB Wi-Fi ZYXEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur USB Wi-Fi (point d'accès/pont sans fil)
Marque	ZYXEL
Modèle	G-570U
Normes sans fil	IEEE 802.11a/b/g (bi-bande 2,4 GHz et 5 GHz)
Débits supportés	Jusqu'à 54 Mbit/s (selon norme 802.11a/g)
Modes d'exploitation	Point d'accès, répéteur, pont, client sans fil
Interface réseau	1 port Ethernet RJ-45 10/100Base-T avec MDI/MDIX automatique
Antenne	Antenne dipôle bi-bande 2 dBi, connecteur SMA inversé détachable
Alimentation	12 Vcc, 1 A (adaptateur secteur inclus)
Mémoire	4 Mo flash, 16 Mo DRAM
Boutons	OTIST, Reset
Sécurité sans fil	WEP 64/128 bits, WPA, WPA2, OTIST (configuration automatisée)
Certifications	Wi-Fi, CE, FCC Part 15B, CSA International, CE60950
Configuration	Assistant Web intégré, client DHCP, mise à jour du firmware par navigateur
Systèmes d'exploitation compatibles	Windows, Mac OS, Linux (avec navigateur Internet Explorer 5.0+)
Dimensions (L × P × H)	112,1 × 106 × 28,5 mm
Poids	205 g
Température de fonctionnement	0 à 50 °C
Humidité de fonctionnement	20 à 95 % (sans condensation)
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Pièces détachées et réparabilité	Antenne détachable (SMA inversé) ; pas de pièces réparables par l'utilisateur.
Informations générales	Adaptateur USB Wi-Fi bi-bande avec fonctions de point d'accès, répéteur, pont et client sans fil. Idéal pour étendre un réseau Wi-Fi ou créer un point d'accès.

FOIRE AUX QUESTIONS - G-570U ZYXEL

Comment configurer le ZYXEL G-570U pour la première fois ?

Branchez l'adaptateur secteur, connectez un câble Ethernet entre le port RJ-45 du G-570U et votre ordinateur. Ouvrez un navigateur Internet et saisissez l'adresse IP par défaut (généralement 192.168.1.2). Suivez l'assistant de configuration Web pour choisir le mode d'exploitation (point d'accès, répéteur, etc.).

Quels sont les modes d'exploitation disponibles ?

Le G-570U prend en charge quatre modes : point d'accès (créer un réseau Wi-Fi), répéteur (étendre la portée d'un réseau existant), pont (relier deux réseaux filaires) et client sans fil (connecter un appareil filaire à un réseau Wi-Fi).

Comment utiliser la fonction OTIST ?

OTIST (One-Touch Intelligent Security Technology) permet de synchroniser automatiquement les paramètres de sécurité (clé WPA) entre un routeur et le G-570U. Appuyez sur le bouton OTIST du routeur compatible, puis dans les 60 secondes, appuyez sur le bouton OTIST du G-570U. La configuration se fait automatiquement.

Quelle est la différence entre les bandes 2,4 GHz et 5 GHz ?

La bande 2,4 GHz offre une meilleure portée mais peut subir des interférences (Bluetooth, micro-ondes). La bande 5 GHz est moins encombrée et offre des débits plus élevés, mais sa portée est plus courte. Le G-570U supporte les deux simultanément.

Comment réinitialiser le G-570U aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset situé sur le boîtier pendant environ 10 secondes (l'appareil doit être sous tension). Les voyants clignotent pour indiquer la réinitialisation. Les paramètres reviennent à ceux d'usine (IP 192.168.1.2, pas de sécurité).

Le G-570U est-il compatible avec Windows 10 ?

Oui, le G-570U est accessible via un navigateur Web, donc compatible avec tout système d'exploitation disposant d'un navigateur (Windows, Mac, Linux). Aucun pilote spécifique n'est nécessaire pour la configuration.

Comment mettre à jour le firmware du G-570U ?

Connectez-vous à l'interface Web du G-570U, allez dans la section 'Maintenance' ou 'Mise à jour du firmware'. Téléchargez le dernier firmware depuis le site ZYXEL, puis sélectionnez le fichier .bin et cliquez sur 'Mettre à jour'. Ne coupez pas l'alimentation pendant la mise à jour.

Pourquoi le voyant d'alimentation clignote-t-il en orange ?

Un voyant orange clignotant peut indiquer que l'appareil est en cours d'initialisation ou qu'une mise à jour du firmware est en cours. Si le clignotement persiste, essayez de réinitialiser l'appareil. Consultez la notice pour la signification exacte des voyants.

Puis-je utiliser une antenne externe plus puissante ?

Oui, le G-570U possède un connecteur SMA inversé (RP-SMA) qui permet de remplacer l'antenne d'origine par une antenne à gain plus élevé (par exemple 5 dBi ou 7 dBi) pour améliorer la portée et la couverture.

Quels types de chiffrement sans fil sont pris en charge ?

Le G-570U supporte le chiffrement WEP (64/128 bits), WPA (TKIP) et WPA2 (AES). Pour une sécurité optimale, utilisez WPA2-AES. La fonction OTIST facilite la configuration de WPA.

MODE D'EMPLOI G-570U ZYXEL

Point d'accès/pont sans fil 802.11a/g

g-570u

Idéal pour le déploiement d'un réseau sans fil bi-bande

Bi-bandes sans fil IEEE 802.11a/g - Quatre modes d'exploitation : point d'accès (PA), répéteur, pont et client sans fil WPA / WPA2 avec certification Wi-Fi - Compatibilité OTIST en mode PA et client pour une configuration aisée de la connexion

Accès sans fil bi-bande

Compatible avec les standards IEEE 802.11a/g, le G-570UI offre une connectivité sans fil bi-bande à 2,4 ou 5 GHz.

Nous vous recommandons, pour une transmission haut débit sur les réseaux sans fil encombrés, d'opter pour le standard IEEE 802.11a en fréquence 5 GHz. En outre, vous n'aurez ainsi plus à vous soucier d'interférences avec des systèmes Bluetooth ou des applications domestiques (micro-ondes ou téléphone sans fil p. ex.).

Déploiement flexible

Le G-570U fait office de point d'accès, de répéteur, de pont et de client sans fil. Choisissez simplement le mode d'exploitation le plus adapté à votre application réseau.

Compatibilité et sécurité certifiées wi-fi

Le G-750U est compatible avec les fonctions WPA / WPA2 certifiées Wi-Fi pour garantir l'interaction avec d'autres appareils et la sécurité des communications sans fil.

Configuration et sécurisation du réseau sans fil avec one-touch

Grâce à OTIST (One-Touch Intelligent Security Technology), votre G-570U peut échanger et synchroniser automatiquement des paramètres sans fil avec un autre routeur / adaptateur compatible avec cette technologie. Lorsque le G-570U fonctionne en mode client sans fil avec OTIST, vous bénéficiaz en quelques manipulations d'une connexion Internet sécurisée pour tous les appareils du réseau (consoles de jeux ou imprimantes p. ex.).

Compatibilité standards

• IEEE 802.3 et 802.3u 10BaseT et 100BaseTX
• IEEE 802.11a/b/g

Taille de la mémoire

• 4 Mo flash, 16 Mo DRAM

Matériel

• Ethernet : un port 10/100BaseT, connecteur full duplex RJ-45 avec compatibilité MDI/MDIX automatique
• Alimentation: 12Vcc, 1 A
• Antenne: Antenne dipôle 2 dBi bi-bande
• Un connecteur détachable pour antenne Reverse SMA
• Bouton OTIST
• Bouton reset

Microprogramme

Mode sans fil: PA, pont, répéteur, client sans fil - Configuration intégrée par navigateur - Assistant de configuration basé sur le Web - Client DHCP - Mise à jour du microprogramme, sauvegarde et restauration de la configuration basées sur le Web - WEP/WPA/WPA2 - Compatibilité OTIST pour mode PA - Compatible OTIST pour mode client sans fil - Certification Wi-Fi

Pré-requis système

• Accès Internet via un modem câble/DSL haut débit avec port LAN Ethernet RJ-45
• Système d'exploitation basé sur Windows, Mac ou Linux
• Internet Explorer 5.0 ou version ultérieure

Dimensions et poids

• Dimensions: 112,1 mm( L) × 106 mm( P) × 28,5 mm( H)
• Poids:205 g

Conditions de stockage et d'exploitation

• Température: 0 50^ C
• Humidité: 20 95% (sans condensation)

Certification

• Sécurité : CSA international, CE60950
• EMI: CE, FCC Part 15B

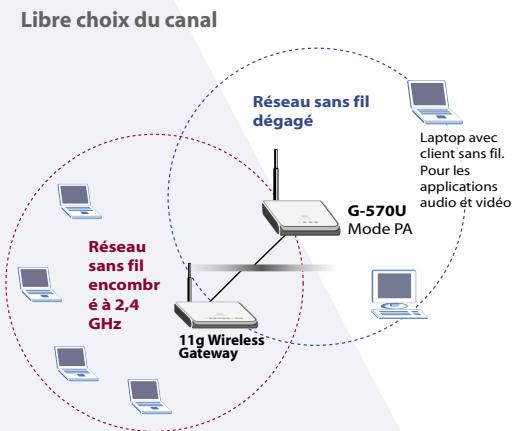

Mode PA

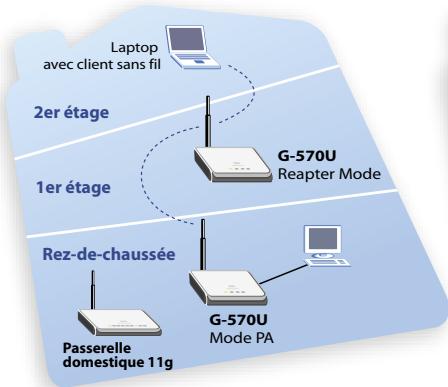

Moderepéteur
