ECL54D - Caméra de surveillance Rainbow - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance
Marque	Rainbow
Modèle	ECL54D
Dimensions (L x H x P)	110 x 95 x 75 mm
Poids	350 g
Alimentation	12 V DC via adaptateur secteur
Consommation électrique	5 W maximum
Résolution vidéo	1080p Full HD (1920 x 1080 pixels)
Angle de vision	120° (diagonale)
Vision nocturne	Oui, jusqu'à 10 mètres avec LED infrarouge
Détection de mouvement	Oui, avec notifications push
Audio bidirectionnel	Oui, microphone et haut-parleur intégrés
Stockage	Carte microSD jusqu'à 128 Go (non incluse) ou cloud
Connectivité	Wi-Fi 802.11 b/g/n, 2,4 GHz
Protocole de sécurité	WPA/WPA2, cryptage AES 128 bits
Installation	Support mural orientable inclus, fixation par vis
Indice de protection	IP65 (résistant à la poussière et aux projections d'eau)
Température de fonctionnement	-10°C à 50°C
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter les solvants
Sécurité	Ne pas exposer à des températures extrêmes, utiliser l'adaptateur fourni
Pièces détachées et réparabilité	Contacter le SAV Rainbow pour pièces et réparation
Informations générales	Notice disponible en téléchargement PDF gratuit

FOIRE AUX QUESTIONS - ECL54D Rainbow

Comment réinitialiser la caméra Rainbow ECL54D ?

Maintenez le bouton de réinitialisation situé sous la caméra pendant 10 secondes avec un trombone. Les voyants clignotent pour confirmer la réinitialisation.

Quelle application utiliser pour la caméra ECL54D ?

Téléchargez l'application Rainbow Home disponible sur iOS et Android. Suivez les instructions de l'application pour connecter la caméra.

Comment configurer la détection de mouvement ?

Dans l'application Rainbow Home, accédez aux paramètres de la caméra, activez la détection de mouvement et réglez la sensibilité selon vos préférences.

Que faire si la caméra ne se connecte pas au Wi-Fi ?

Vérifiez que le Wi-Fi est en 2,4 GHz, que le mot de passe est correct et que la caméra est à moins de 10 mètres du routeur. Réinitialisez-la si nécessaire.

Puis-je utiliser la caméra sans abonnement cloud ?

Oui, vous pouvez insérer une carte microSD (jusqu'à 128 Go) pour enregistrer localement les vidéos. L'abonnement cloud est optionnel.

Comment visionner les enregistrements ?

Dans l'application Rainbow Home, allez dans la section Playback pour voir les vidéos stockées sur la carte microSD ou dans le cloud.

La caméra est-elle compatible avec Alexa ou Google Home ?

Oui, la Rainbow ECL54D est compatible avec Amazon Alexa et Google Assistant. Activez la compétence Rainbow Home dans l'application respective.

Comment nettoyer la caméra correctement ?

Utilisez un chiffon doux et sec pour essuyer la caméra. N'utilisez pas de produits chimiques agressifs. Assurez-vous que la caméra est débranchée avant le nettoyage.

Quelle est la portée de la vision nocturne ?

La vision nocturne infrarouge permet de voir jusqu'à 10 mètres dans l'obscurité totale. L'image est en noir et blanc.

Où puis-je télécharger la notice complète ?

La notice PDF est disponible gratuitement sur le site notice-facile.com dans la section Rainbow ECL54D.

MODE D'EMPLOI ECL54D Rainbow

Features

■ 1/3" Color Sony Super HAD II CCD
■ 540 lines, 0.1 lux
■ Basic Day/Night (not IR sensitive)
■ Supports DC, Video, and manual iris lenses
■ Dual voltage – 12VDC/24VAC
■ 3-year warranty

Model ECL54D
Image Sensor 1/3" Color Sony Super HAD II CCD
Horizontal Resolution 540 TV Lines
TV System NTSC
Picture Elements (pixels) 537(H) × 505(V)
Min. Illumination 0.1 lux
Mount CS (C-mount adapter included)
Lens Iris Output DC / Video (4-pin connector)
Signal to Noise Ratio More than 48dB
Synchronizing System Internal
Electronic Iris	1/60~1/100,000 sec.
Video Output	1Vp-p 75ohm
Power Requirement	12VDC/24VAC ±10% 300mA Max.
Operating Condition	+14 ~ 122°F (-10°C ~ +50°C)
Measurements (w/h/d)	2.3 × 2.6 × 4.0 inches (58mm × 65.4mm × 101.4mm)
Weight (Camera Only)	12.9 oz. (365g)
Color	Ivory

Specifications subject to change without notice

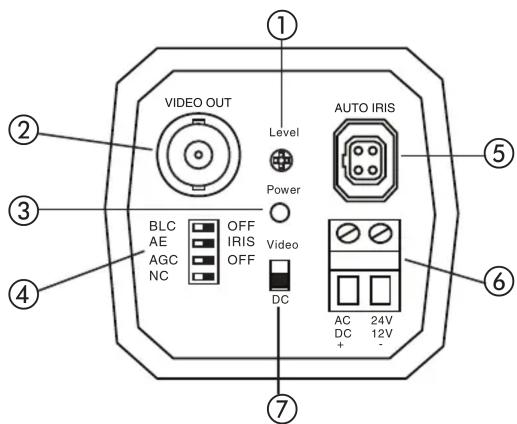

① DC lens Level adjustment. When using a DC type auto-iris lens, adjust this if the picture is too dark or bright.
② Video out connector (BNC)
③ Power LED
④ DIP Switches

BLC Back Light Compensation

AE/IRIS Electronic iris selection

Set to AE when using an auto-iris lens

Set to IRIS when using a manual iris lens

AGC Automatic Gain Control. Improves the picture in low light conditions.

NC Not used

⑤ Auto-iris lens connector. See pinout to make sure your lens is compatible.
⑥ Power terminal. Use 12VDC or 24VAC only.
⑦ Auto-iris lens selection switch. Select your lens type (DC or Video).

VIDEO TYPE LENS		DC TYPE LENS
1 3Pin	Signal	1 3Pin	Signal
1	+12VDC	1	Brake - *
2	N.C.	2	Brake + *
3	Video	3	Drive +
4	Ground	4	Drive -
