Type de produit	Station d'accueil universelle
Dimensions (L x l x H)	150 x 80 x 30 mm
Poids	200 g
Alimentation	USB-C Power Delivery (100 W)
Connectivité vidéo	1 x HDMI (4K@30Hz), 1 x VGA (1080p@60Hz)
Connectivité réseau	1 x Ethernet Gigabit RJ45
Ports USB	3 x USB-A 3.0, 1 x USB-C (données)
Sortie audio	1 x prise casque 3.5 mm
Fonctions principales	Extension de ports, charge rapide, affichage multiple
Compatibilité	Windows, macOS, Linux, tablettes et smartphones USB-C
Matériau du boîtier	Aluminium brossé
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Protection contre les surintensités et les surchauffes. Ne pas exposer à l'humidité.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Contacter le support pour toute réparation.
Garantie	2 ans
Contenu de l'emballage	Station d'accueil, câble USB-C, guide de démarrage rapide

FOIRE AUX QUESTIONS - DA-70918 Digitus

Quelle est la compatibilité de la station d'accueil Digitus DA-70918 ?

La station d'accueil est compatible avec tout appareil équipé d'un port USB-C prenant en charge le mode alternatif (Alt Mode), y compris les ordinateurs portables Windows, macOS, Linux, ainsi que les tablettes et smartphones récents.

La station d'accueil prend-elle en charge le chargement de mon ordinateur portable ?

Oui, le port USB-C de la station d'accueil supporte Power Delivery jusqu'à 100 W, permettant de charger votre ordinateur portable tout en utilisant les autres ports.

Puis-je connecter un écran externe via HDMI et VGA simultanément ?

Oui, vous pouvez utiliser les deux ports simultanément pour un affichage étendu ou en miroir. La résolution maximale est de 4K@30Hz via HDMI et 1080p@60Hz via VGA.

Comment brancher la station d'accueil à mon ordinateur ?

Branchez simplement le câble USB-C fourni à votre ordinateur et à la station d'accueil. Aucun pilote n'est nécessaire pour la plupart des systèmes d'exploitation.

Les ports USB de la station d'accueil supportent-ils les périphériques lourds comme les disques durs externes ?

Oui, les ports USB-A 3.0 fournissent jusqu'à 0.9 A chacun, suffisants pour la plupart des disques durs portables. Pour des périphériques plus gourmands, utilisez le port USB-C dédié.

La station d'accueil fonctionne-t-elle avec une console de jeux comme la Nintendo Switch ?

Oui, la Nintendo Switch est compatible via son port USB-C. Vous pouvez ainsi charger la console et afficher l'image sur un écran externe simultanément.

Que faire si l'écran externe ne s'affiche pas ?

Vérifiez que votre appareil prend en charge la sortie vidéo via USB-C. Essayez un autre câble HDMI ou VGA. Redémarrez l'ordinateur et la station. Sous Windows, appuyez sur Win + P pour changer le mode d'affichage.

La station d'accueil chauffe-t-elle pendant une utilisation prolongée ?

Une légère chaleur est normale en fonctionnement. La station est conçue avec un boîtier en aluminium dissipant la chaleur. Si elle devient très chaude, réduisez la charge et contactez le support.

Puis-je utiliser un adaptateur secteur différent de celui fourni ?

Il est recommandé d'utiliser le câble USB-C d'origine. Si vous utilisez un autre chargeur, assurez-vous qu'il supporte USB PD 100 W pour éviter une charge lente ou des dommages.

Comment nettoyer la station d'accueil ?

Débranchez la station avant nettoyage. Utilisez un chiffon doux légèrement humide pour essuyer la surface. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager le boîtier.

MODE D'EMPLOI DA-70918 Digitus

Guide d'installation rapide

DA-70918

Table des matières

1. Introduction ......3
2. Fonctionnalités....3
3. Contenu de la livraison....4
4. Spécification....5
5. Description du port 8
6. Schéma de connexion ......9

1. Introduction

Ajoutez 13 possibilités de connexion supplémentaires à votre poste de travail et profitez des nombreuses options de connectivité. La station d'accueil permet des configurations à deux ou trois écrans (4K/60Hz sur tous les écrans) en Mode MST (extension d'écran) pour Windows, macOS (entre autres chipsets M1, M2, M3), ChromeOS et Linux. Choisissez entre 3x HDMI ou 2x DisplayPort et combinez-les à votre guise. Profitez de transferts de données ultra-rapides grâce à 3x Ports USB-A 3.2 Gen 1 (5 Gbit/s), 1x USB-A 3.2 Gen 2 (10 Gbit/s) et 1x USB-C 3.2 Gen 2 (10 Gbit/s), dont certains prennent également en charge le chargement d'appareils mobiles avec 1,5A. Un port Gigabit Ethernet (RJ45) avec 2500 Mbit/s assure une parfaite connexion au réseau. Le bloc d'alimentation fourni (21V/7,1A, 150W) fournit à la station d'accueil ainsi qu'à l'ordinateur portable suffisamment de courant pendant l'utilisation. La prise audio 3,5 mm et le câble de connexion USB-C 3.2 Gen 2 réversible de 100 cm offrent une flexibilité supplémentaire. La station d'accueil prend en charge DP 1.4 Alt Mode (rétrocompatible avec DP 1.2), HDR et HDCP 2.2/1.4. Veuillez noter qu'une installation manuelle des pilotes (DisplayLink) pour votre système d'exploitation respectif est nécessaire pour pouvoir utiliser toutes les fonctionnalités (double/triple écran et audio) de la station d'accueil.

2. Fonctionnalités

• 3x HDMI + 2x DP (4K/60Hz) - Étendez votre espace de travail à 3 moniteurs externes au maximum parmi le choix de 5 connecteurs vidéo

• Supporte le double écran (2x 4K/60Hz) & le triple écran (3x 4K/60Hz) en Mode MST (extension d'écran) - Windows, macOS, ChromeOS, Linux

• Supporte le double écran et le triple écran (MST) - Également avec les ordinateurs Apple avec chipset M1, M2, M3

• Supporte le double écran (2x 4K/60Hz) & le triple écran (3x 4K/60Hz) en Mode SST (miroir d'écran) - Tous les systèmes d'exploitation courants
• 3x USB-A 3.2 Gen 1 (5 Gbit/s) pour un transfert rapide des données - Un port avec fonction de charge supplémentaire (1,5A) pour les appareils mobiles
• 1x USB-A 3.2 Gen 2 + 1x USB-C 3.2 Gen 2 (10 Gbit/s chacun) pour un transfert de données ultra-rapide et avec une fonction de charge supplémentaire (1,5A) pour les appareils mobiles
• 1x Port Gigabit Ethernet 10/100/1000/2500 Mbit/s (RJ45) - Connexion de votre ordinateur portable au réseau par câble
• 1x DC-Jack 150 watts max. (96W hôte, 54W station d'accueil) - Connexion pour charger l'ordinateur portable (adaptateur secteur adapté inclus)
  • 1x Jack Audio 3.5 mm
  • Protection antivol - 1x Standard + 1x Nano

3. Contenu de la livraison

• 1x Station D'accueil USB-C, 13 Ports
- 1x QIG
• 1x Câble USB-C (100 cm)
• 1x Adaptateur secteur (21V / 7,1A ; 120 cm)
• 1x Cordon d'alimentation (100 cm)

4. Spécification

Raccords	1x Entrée USB-C (3.2 Gen 2) + 1x Câble de connexion réversible USB-C 3.2 Gen 2 (100 cm) - Connexion flexible au PC hôte
	3x Port HDMI + 2x Sortie port DP- Max. Résolution : UHD (4K/60Hz)
	3x Port USB-A 3.2 Gen 1 - 5 Gbit/s transfert de données & fonction de charge:7,5W (5V/1,5A), 1x 4,5W (5V/0,9A),1x 4,5W (5V/0,9A)
	1x Port USB-A 3.2 Gen 2 - 10 Gbit/sTransfert de données & fonction de charge:1x 7,5W (5V/1,5A)
	1x Port USB-C 3.2 Gen 2 - 10 Gbit/sTransfert de données & fonction de charge:1x 7,5W (5V/1,5A)
	1x Port RJ45 Gigabit Ethernet -10/100/1000/2500 Mbit/s de largeur de feu
	1x DC-Jack - 150 watts max.(96W hôte, 54W station d'accueil)
	1x Jack Audio 3,5 mm
Antivol	1x Standard + 1x Nano
Informations sur les chipsets	DL-6950-N, NT5CC256M16ER-EK, VL171,VL103R-Q4, VL822T, VL162, VL817-Q7S,RTL8156BG-CG, PS186
Supporte	Supporte DP 1.4 Alt Mode,rétrocompatible avec DP 1.2 Alt Mode(DisplayPort Alternate Mode) et DisplayLink
	Supporte HDCP 2.2, HDCP 1.4
	Supporte HDR (High Dynamic Range)
Protection	Protection contre les courts-circuits,les surintensités et les surtensions
Couleur du produit	Gris/ Noir
Boîtier	Aluminium / Plastique
Poids	446,5 g
Dimensions	L 22,5 x l 8,5 x H 2,5 cm
température defonctionnement	0°C - + 45°C
Longueur du câble	100 cm
Couleur du câble	Noir
Indicateur LED	Interrupteur de courant avec affichage LED

Indication:

• Notez qu'il est nécessaire d'installer manuellement les pilotes pour votre système d'exploitation (Windows, MacOS, ChromeOS, Android, Linux).
• Veuillez utiliser le lien suivant pour installer le dernier pilote DisplayLink: https://www.synaptics.com/products/displaylink-graphics
• Tous les ports USB-C ne prennent pas en charge toutes les fonctions de la norme USB-C. Assurez-vous que le port USB-C de votre ordinateur portable supporte le DisplayPort Alternate Mode (DP-Alt Mode) ainsi que l'USB Power Delivery (PD).
• Supporte le double écran (2x 4K/60Hz) & le triple écran (3x 4K/60Hz) en Mode MST (Multi Stream Transport / extension d'écran) - Windows, macOS, ChromeOS, Linux
  • Supporte le double écran (2x 4K/60Hz) & le triple écran (3x 4K/60Hz) en Mode SST (Single Stream Transport /

mirroring screen) - Windows, macOS, iOS, iPadOS, Android, ChromeOS, Linux

• Supporte le double écran et le triple écran (MST) - Également avec les ordinateurs Apple équipés de chipsets M1, M2, M3
• La capacité de sortie vidéo (résolution réelle) dépend de la carte graphique de votre ordinateur portable, de l'écran connecté et du Mode DP.
• Pour utiliser toutes les fonctionnalités, l'ordinateur portable doit prendre en charge le Mode DP 1.4 Alt.
• Sans alimentation électrique connectée (DC-Jack), la Docking Station n'est pas opérationnelle.
• La compatibilité est assurée avec les systèmes d'exploitation suivants jusqu'à leur version actuelle: A partir de Windows 7, de macOS 12, d'iPhone 15 (iOS), d'iPadOS 16, d'Android 14, de ChromeOS 116.0.5845.120, de Linux 22.04 LTS

5. Description du port

1	RJ45 Connexion réseau (Max 2.5G)	8 Prise audio 3.5mm
2	HDMI ou DP-Affichage (Mode USB max 4K/60Hz)	9 LED
3	HDMI-Affichage (Mode DP Alt max 4K/60Hz)	10	Interrupteur d'alimentation
4	DC-Jack (150W)	11	Antivol, standard
5	1x USB-C 3.2 Gen2(10 Gbit/s)	12	Antivol, Nano
6	1x USB-A 3.2 Gen2(10 Gbit/s)	13	PC hôte
7	3x USB-A 3.2 Gen1(5 Gbit/s)	Prise audio 3.5mm

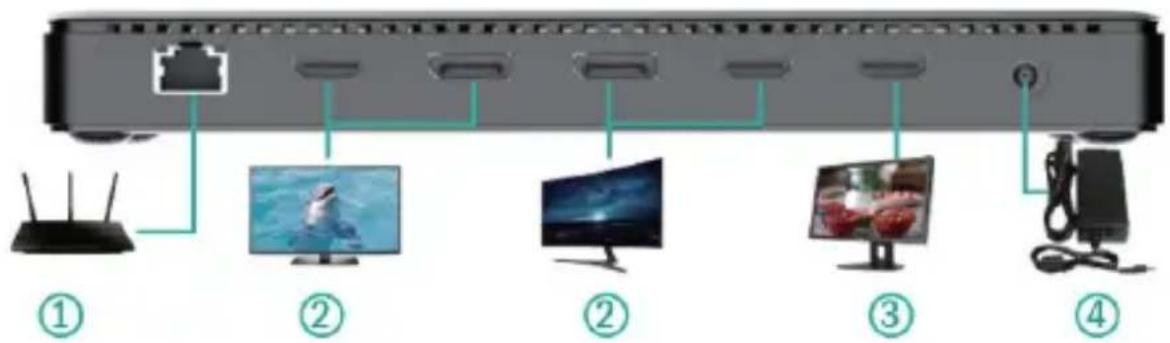

6. Schéma de connexion

1 Connexion réseau 6 Périphériques USB
2	HDMI ou DP-Affichage (max 4K/60Hz)	7 Casque d'écoute
3	HDMI-Affichage (max 4K/60Hz)	8 LED
4	150W Alimentation électrique	9	Interrupteur d'alimentation
5	Périphériques USB	10	PC hôte

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.

[e-mail]

ASSMANN Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Allemagne
