ULTRASTAR 18LZX - Disque dur HITACHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Disque dur interne SCSI
Marque	HITACHI
Modèle	ULTRASTAR 18LZX (DMVS-18)
Capacité	18 Go
Interface	SCSI Ultra2 LVD/SE (Multimode)
Taux de transfert maximal	80 Mo/s (estimation)
Vitesse de rotation	7200 tr/min (estimation)
Taille du tampon (cache)	2 Mo (estimation)
Facteur de forme	3,5 pouces
Dimensions (L x l x H)	146 x 102 x 26 mm (estimation)
Poids	500 g (estimation)
Alimentation requise	5 V CC et 12 V CC
Consommation électrique typique	8 W (veille) / 10 W (actif) (estimation)
Température de fonctionnement	5 °C à 55 °C (estimation)
Température de stockage	-40 °C à 70 °C (estimation)
Humidité relative de fonctionnement	5 % à 90 % (estimation)
Configuration adresse SCSI	Cavaliers (bits 0-3) pour adresse unique sur le bus
Montage	4 vis métriques 6-32 UNC, profondeur max 4,0 mm
Précautions importantes	Ne pas couvrir l'évent de respiration ; manipulation antistatique ; tenir par les bords
Entretien et nettoyage	Nettoyer avec un chiffon antistatique ; éviter l'humidité et les chocs
Sécurité	Utiliser un sachet ESD ; débrancher l'alimentation avant intervention
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le support technique
Systèmes d'exploitation compatibles	DOS 5.0 ou ultérieur (selon la notice)
Partitionnement et formatage	FDISK et FORMAT avec paramètre /S pour disque système

FOIRE AUX QUESTIONS - ULTRASTAR 18LZX HITACHI

Comment installer le disque dur ULTRASTAR 18LZX ?

Sauvegardez vos données, mettez l'ordinateur hors tension, débranchez le cordon d'alimentation. Ouvrez le boîtier, touchez le châssis puis le sachet ESD pendant 2 secondes. Retirez le disque du sachet, définissez l'adresse SCSI via les cavaliers, connectez le câble SCSI et l'alimentation. Montez le disque avec 4 vis 6-32 UNC (profondeur max 4 mm). Refermez le boîtier et démarrez. Si le système ne démarre pas, vérifiez les connexions et l'adresse.

Quels cavaliers utiliser pour définir l'adresse SCSI ?

Les bits d'adresse SCSI 3, 2, 1 et 0 sur le bloc de cavaliers permettent de sélectionner l'adresse. Configurez-les pour que chaque disque sur le bus ait une adresse unique (ex: disque 0 = tous cavaliers retirés). Consultez le tableau des bits dans la notice.

Comment formater le disque après installation ?

Sous DOS, utilisez FDISK pour partitionner, puis FORMAT C:/S pour formater le disque système (paramètre /S pour le rendre amorçable). Pour un autre disque, tapez FORMAT X: (où X est la lettre de lecteur). Attention: le formatage efface toutes les données.

Quelles précautions prendre avant de manipuler le disque ?

Ne pas ouvrir le sachet ESD plus que nécessaire. Toujours tenir le disque par les bords, ne pas toucher les circuits imprimés. Ne pas couvrir l'évent de respiration. Conserver l'emballage d'origine pour un éventuel retour. Noter les numéros de série et de référence.

Que faire si l'ordinateur ne démarre pas après installation ?

Vérifiez toutes les sélections (adresse SCSI, câblage). Si le problème persiste, retirez le nouveau disque pour restaurer la configuration d'origine et contactez le Centre de Support Technique de Disques Durs IBM.

Comment partitionner le disque avec FDISK ?

Insérez la disquette système, démarrez l'ordinateur. Sous l'invite DOS, tapez FDISK et appuyez sur Entrée. Suivez les instructions à l'écran pour créer des partitions. Ensuite, quittez FDISK et redémarrez.

Puis-je utiliser ce disque avec Windows 10 ?

La notice mentionne une compatibilité avec DOS 5.0 ou ultérieur. Pour Windows 10, vous aurez besoin d'un contrôleur SCSI compatible et de pilotes appropriés. Consultez le fabricant du contrôleur SCSI.

Où trouver le numéro de série et de référence ?

Ils sont généralement imprimés sur l'étiquette du disque. Notez-les avant l'installation pour toute assistance future.

Que signifie l'évent de respiration et pourquoi ne pas le boucher ?

L'évent de respiration permet d'équilibrer la pression interne du disque dur. Le boucher peut entraîner des variations de pression et des pertes de données. Ne jamais le recouvrir.

Comment sauvegarder mes données avant installation ?

Avant toute installation, sauvegardez vos données importantes sur un autre support (disque externe, cloud, etc.). Le partitionnement et le formatage effacent toutes les données.

MODE D'EMPLOI ULTRASTAR 18LZX HITACHI

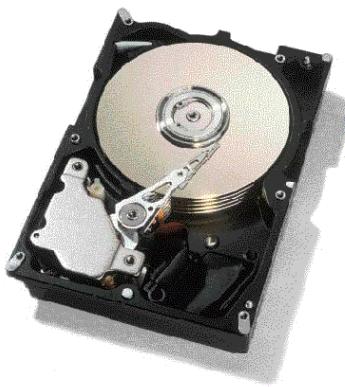

Ultrastar 36ZX & 18LZX

Multimode SE/LVD

Modèles : DMVS-09

DMVS-18

DMVS-36

Précautions pratiques

• Ne pas ouvrir le sachet ESD (décharge electrostatique) contenant le disque plus tout que nécessaire.
• Ne pas appliquer de pression sur le disque lors de la manipulation et du montage.

• Toujours tenir le disque avec soin afin d’éviter tout dommage par choc, vibration, ou décharge electrostatique.
• Tenir le disque avec soin par ses bords. Ne toucher aucun circuit imprimé apparent.
• Ne pas couvrir l'évent de respiration! Recouvrir l'évent de respiration peut conduire à des pertes de données.

• Conserver les matériaux d'emballage y compris le sachet ESD dans le cas où le retour du disque serait nécessaire.
• Noter les numéros de série et numéro de référence de votre IBM Ultrastar pour référence future.

Installation du disque

1. Sauvegarder toutes vos données avant de réaliser l'installation.
2. Mettre l'ordinateur hors tension.
3. Ouvrir le boîtier comme indiqué par le manuel de votre ordinateur.
4. âssis de votre ordinateur, puis toucher le sachet ESD avec l'autre main pendant au moins 2 secondes.
5. Débrancher le cordon d'alimentation.
6. Retirer le disque de son sachet ESD. Hors manipulation, le poser sur son sachet. Le sachet apporte une surface protectrice d'électricité statique pour poser le disque avant son montage sur un chassis.

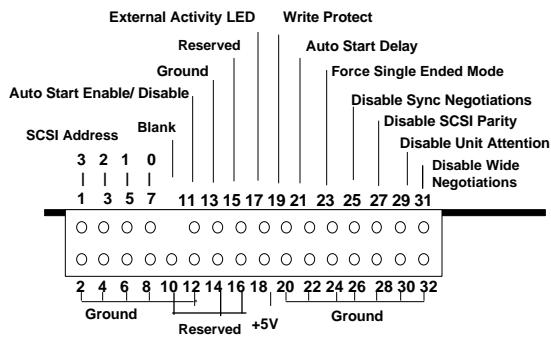

7. Positionner l'adresse, chaque disque sur le bus SCSI doit avoir une adresse unique. Les bits d'adresse SCSI 3, 2, 1, et 0 sur le bloc de cavaliers sont utilisés pour sélectionner l'adresse SCSI.

Bits d'adresse SCSI

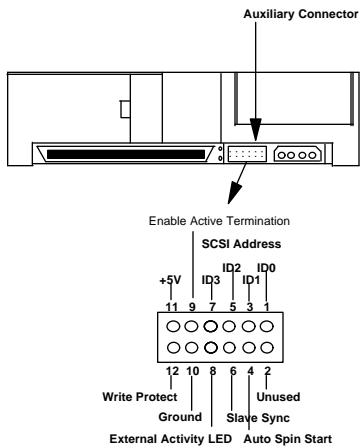

Le connecteur du bloc d'options auxiliaire décrit ci-dessous est utilisé dans les cas de connexions d'interrupteurs externes standardisés.

1. Retirer le disque de son sachet ESD.
2. Si le disque est la seule unité sur le cable SCSI, l'attacher à l'extrémité du cable opposée au contrôleur. (Le système utilisateur est responsable de s'assurer que tous les signaux requis sont terminés aux deux extrémités du cable.)
3. Sélectionner les autres cavaliers d'options comme requis par votre système.

1. Attacher le connecteur d'alimentation.
2. Monter le disque de façon rigide selon chacun des axes, en utilisant les colliers ou rails appropriés. Utiliser quatre vis métriques 6-32 UNC dans les troughs de montage inférieurs ou latéraux. La profondeur d'insertion maximum des vis est de 4,0mm (0,157 in.).
3. Si votre système démarre, refermez le boîtier.
4. Si votre système ne démarre pas, révérifier toutes les sélections. Si votre système ne démarre toujours pas, retirer le nouveau disque pour replacer votre système dans sa configuration originale et appeler le Centre de Support Technique de Disques Durs IBM.

Partitionnement et formatage (avec DOS 5.0 ou ultérieur)

Attention: Partitionnement et formatage effaceront toutes les données.

1. Insérer la disquette d'installation système dans le lecteur de disquettes.
2. Mettre l'ordinateur sous tension.
3. Sous l'invite DOS, taper FDISK, presser [ENTER], et suivre les instructions sur l'écran.
4. Pour formater le premier disque système, taper FORMAT C:/S sous l'invite DOS et presser [ENTER]. Le paramètre /S convertit C: en disque système amorcable.
5. Pour formater un second disque (autre que C:), taper FORMAT X: (ou X est la lettre affectée au disque par FDISK) sous l'invite DOS et presser [ENTER].
6. Retirer la disquette et redémarrer votre ordinateur. L'installation est terminée.
7. Installer le système d'exploitation.

Tous droits réservés

IBM est une marque déposée de International Business Machines Corporation.

Des noms de produits ou services d'autres companies peuvent être des marques de fabrique ou de service d'autres.

Produit par le IBM Hard Disk Drive Technical Support Center.

Les informations de Description Produit constituent les objectifs de conception d'IBM et sont fournies à fins de comparaison; les résultats réels peuvent différer par une multitude de facteurs. Ces informations produit ne constituent pas une garantie. Les questions concernant les conditions de garantie IBM et les méthodes utilisées pour mesurer ces données doivent être soumises au IBM Hard Disk Drive Technical Support Center. Données sujettes à modification sans préavis.

Date : 21 Octobre 1999
