| Type de produit | Disque dur interne 3,5 pouces |
| Capacité disponible | 300 Go, 147 Go, 73 Go |
| Vitesse de rotation | 15 000 tr/min |
| Interfaces | Ultra320 SCSI, SAS 3 Gb/s, Fibre Channel 4 Gb/s |
| Cache | 16 Mo |
| Latence moyenne | 2,0 ms |
| Temps d'accès moyen (lecture) | 3,6 ms (300 Go), 3,4 ms (147 Go/73 Go) |
| Dimensions (L x P x H) | 101,6 x 146,2 x 25,8 mm |
| Poids | 745 g (max) |
| Alimentation | +5 V DC (±5 %), +12 V DC (±5 %) |
| Consommation en fonctionnement (typ.) | 18,1 W (300 Go), 14,9 W (147 Go), 13,2 W (73 Go) |
| Consommation au repos | 13,1 W (300 Go), 9,7 W (147 Go), 8,2 W (73 Go) |
| Température de fonctionnement | 5 °C à 55 °C |
| Résistance aux chocs (fonctionnement) | 30 g (2 ms) |
| Résistance aux chocs (hors fonctionnement) | 250 g (2 ms) |
| Vibration aléatoire (fonctionnement) | 1,2 g RMS (5-500 Hz) |
| Taux d'erreur irrécupérable | 1 sur 10^16 bits lus |
| Cycles marche/arrêt | 50 000 |
| Disponibilité | 24 h/24, 7 j/7 |
| Acoustique au repos | 35 dB |
| Entretien | Aucun entretien spécifique requis. Manipuler avec précaution et éviter les chocs. |
| Sécurité | Respecter les tensions d'alimentation. Ne pas ouvrir le boîtier scellé. |
| Pièces détachées et réparabilité | Disque non réparable par l'utilisateur. Aucune pièce détachée disponible. |
| Technologies clés | RVS, Workload Detector, TFC, protection de données de bout en bout, rampe de chargement/déchargement, moteur FDB, têtes TMR |
FOIRE AUX QUESTIONS - ULTRASTAR 15K300 HITACHI
Questions des utilisateurs sur ULTRASTAR 15K300 HITACHI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Disque dur au format PDF gratuitement ! Retrouvez votre notice ULTRASTAR 15K300 - HITACHI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ULTRASTAR 15K300 de la marque HITACHI.

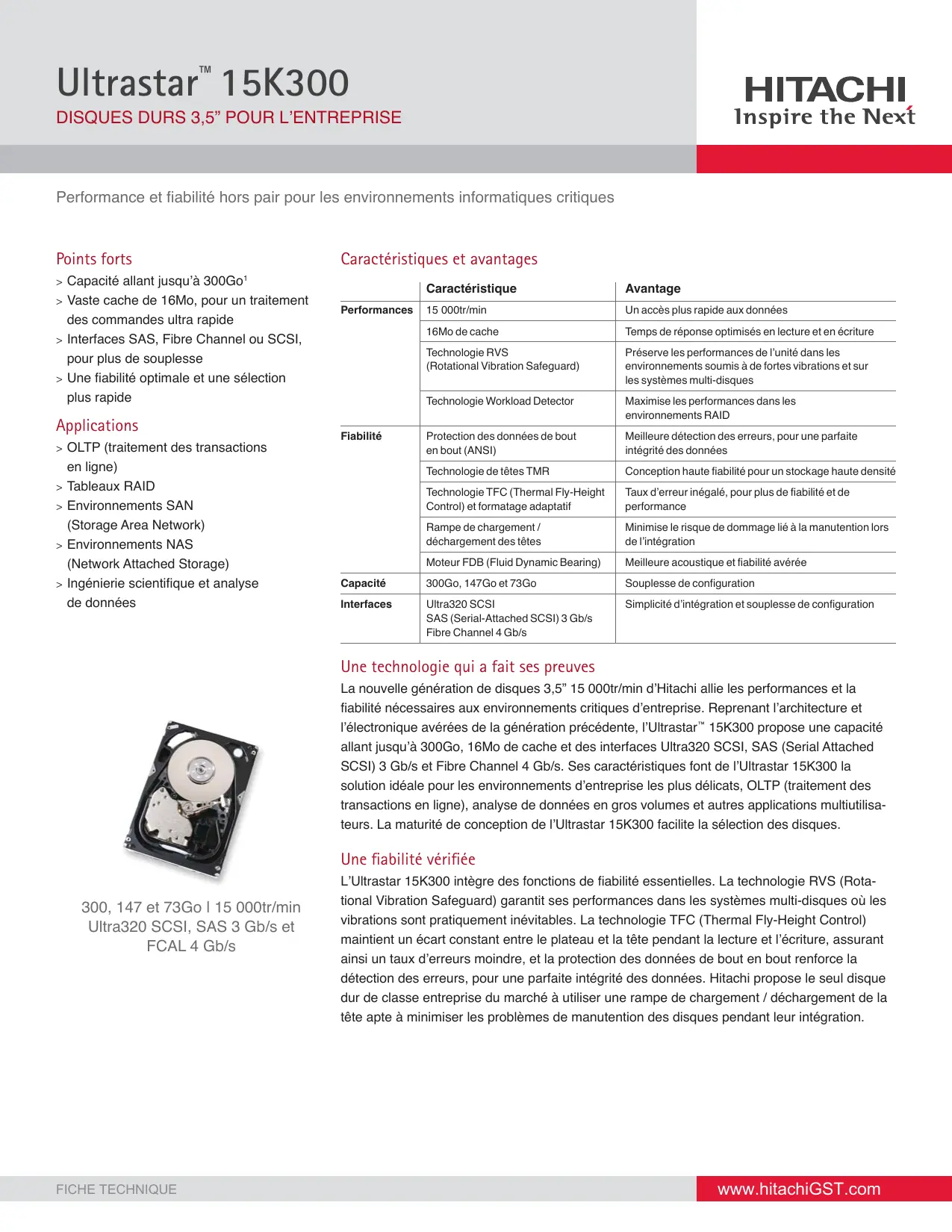

MODE D'EMPLOI ULTRASTAR 15K300 HITACHI
Performance et fiabilité hors pair pour les environnements informatiques critiques
Points forts
Capacité allant jusqu'à 300Go 1 Vaste cache de 16Mo, pour un traitement des commandes ultra rapide Interfaces SAS, Fibre Channel ou SCSI, pour plus de souplesse Une fiabilité optimale et une sélection plus rapide
Applications
OLTP (traitement des transactions en ligne) Tableaux RAID Environnements SAN (Storage Area Network) Environnements NAS (Network Attached Storage) Ingénierie scientifique et analyse de données
300, 147 et 73Go I 15 000tr/min
Ultra320 SCSI, SAS 3 Gb/s et
FCAL 4 Gb/s
Caractéristiques et avantages
| Caracteristique | Avantage | |
| Performances | 15 000tr/min | Un accès plus rapide aux donnéesés |
| 16Mo de cache | Temps de réponse optimisés en lecture et en écriture | |
| Technologie RVS (Rotational Vibration Safeguard) | Préserve les performances de l'unité dans les environnements soumis à de fortes vibrations et sur les systèmes multi-disques | |
| Technologie Workload Detector | Maximise les performances dans les environnements RAID | |
| Fiabilité | Protection des données de bout en bout (ANSI) | Meilleure détction des erreurs, pour une parfaite intégrité des données |
| Technologie de têtes TMR | Conception haute fiabilité pour un stockage haute densité | |
| Technologie TFC (Thermal Fly-Height Control) et formatage adaptatif | Taux d'erreur inégalé, pour plus de fiabilité et de performance | |
| Rampe de chargement / déchargement des têtes | Minimise le risque de dommage lié à la manutention lors de l'intégration | |
| Moteur FDB (Fluid Dynamic Bearing) | Meilleure acoustique et fiabilité avérée | |
| Capacité | 300Go, 147Go et 73Go | Souplesse de configuration |
| Interfaces | Ultra320 SCSI SAS (Serial-Attached SCSI) 3 Gb/s Fibre Channel 4 Gb/s | Simplicité d'intégration et souplesse de configuration |
Une technologie qui a fait ses preuves
La nouvelle génération de disques 3,5" 15 000tr/min d'Hitachi allie les performances et la fiabilité nécessaires aux environnementes critiques d'entreprise. Reprenant l'architecture et l'électronique avérées de la génération précédente, l'Ultrastar™ 15K300 propose une capacité allant jusqu'à 300Go, 16Mo de cache et des interfaces Ultra320 SCSI, SAS (Serial Attached SCSI) 3 Gb/s et Fibre Channel 4 Gb/s. Ses caractéristiques font de l'Ultrastar 15K300 la solution ideale pour les environnements d'entreprise les plus délicats, OLTP (traitement des transactions en ligne), analyse de données en gross volumes et autres applications multiutilisateurs. La maturité de conception de l'Ultrastar 15K300 facilitate la sélection des disques.
Une fiabilité vérifiée
L'Ultrastar 15K300 intègre des fonctions de fiabilité essentielles. La technologie RVS (Rotational Vibration Safeguard) garantit ses performances dans les systèmes multi-disques ou les vibrations sont pratiquement inévitables. La technologie TFC (Thermal Fly-Height Control) maintient un écart constant entre le plateau et la tête pendant la lecture et l'écriture, assurant ainsi un taux d'erreurs moindre, et la protection des données de bout en bout renforce la détection des erreurs, pour une parfaite intégrité des données. Hitachi propose le seul disque dur de classe entreprises du marché à utiliser une rampe de chargement / déchargement de la tête apte à minimiser les problèmes de manutention des disques pendant leur intégration.
Spécifications
| Modèle | HUS153030VL3800 HUS153014VL3800 HUS153073VL3800 | HUS153030VLS300 HUS153014VLS300 HUS153073VLS300 | HUS153030VLF400 HUS153014VLF400 HUS153073VLF400 |
| Interface | Ultra320 SCSI | SAS 3 Gb/s | FCAL 4 Gb/s |
| Capacité1 | 300Go / 147Go / 73Go | ← | ← |
| Taille des secteurs (variable, octets / secteur) | 512-528 (par pas de 2 octets) | 512-528 (par pas de 4 octets) | 512-528 (par pas de 8 octets) |
| Zones d'enregistrement | 20 | ← | ← |
| Têtes | 8/4/2 | ← | ← |
| Plateaux | 4/2/1 | ← | ← |
| Densité surfacique max (Gb/pouce carré) | 113 | ← | ← |
| Performance | |||
| Taille du cache (Mo)2 | 16 | ← | < |
| Vitesse de rotation (tr/min) | 15 000 | ← | ← |
| Latence moyenne (ms) | 2,0 | ← | ← |
| Taux de transfert max (Mb/s) | 1 441 | ← | ← |
| Vitesse de transfert externe max (Mo/s) | 320 | 300 | 425 |
| En exploitation soutenue (Mo/s, typ.) | 123-72 (zones 0-19) | ← | ← |
| Temps d'accès moyen (ms, lecture)3 | 3,6/3,4/3,4 | ← | ← |
| Fiabilité | |||
| Taux d'erreurs (irrécapérables, bits lus) | 1 sur 1016 | ← | ← |
| Cycles marche / arrêt | 50 000 | ← | ← |
| Disponibilité (heures/jour x jours/semaine) | 24x7 | ← | ← |
| Acoustique | |||
| Repos (dB) | 35 | ← | ← |
| Alimentation | |||
| Tension d'alimentation | +5 VDC (+/-5%) +12 VDC (+/-5%) | ← | ← |
| Consommation en fonctionnement (W, typique) | 18,1/14,9/13,2 | 18,5/15,4/13,7 | 19,0/15,7/14,0 |
| Repos (W) | 13,1/9,7/8,2 | 13,6/10,2/8,6 | 14,1/10,7/8,9 |
| Indice de rendement énergétique (W/Go) | 0,044/0,066/0,112 | 0,045/0,070/0,118 | 0,047/0,073/0,122 |
| Dimensions et poids | |||
| Epaisseur (mm) | 25,8 | ← | ← |
| Dimensions (L x P, mm) | 101,6 x 146,2 | ← | ← |
| Poids (g, max.) | 745 | ← | ← |
| Environnement (en fonctionnement) | |||
| Température ambiente | 5° à 55°C | ← | ← |
| Résistance aux chocs (onde semi-sinusoidale) | 30 g (2ms) | ← | ← |
| Vibration, aléatoire (g RMS 5 à 500Hz) | 1,2, sur les trois axes | ← | ← |
| Environnement (hors fonctionnement) | |||
| Température ambiente | -40° à 70°C | ← | ← |
| Résistance aux chocs (onde semi-sinusoidale) | 250 g (2ms) | ← | ← |
| Vibration, aléatoire (g RMS 5 à 500Hz) | 1,04, sur les trois axes | ← | ← |
1 En matière de capacité des disques durs, un gigaoctet vaut un milliard d'octets. L'espace de stockage réellement accessible peut être inférieur. 2 Le firmware de l'unité occupe une partie du cache. 3 Hors temps d'interprétation des commandes.
La qualité et le service hitachi
L'Ultrastar 15K300 s'inscrit dans la tradition de performance et de fiabilité des produits Hitachi. Équilibre parfait entre innovation et classicisme technologique, il gère au moins l'intégrité et la disponibilité des données qui lui sont confiées. La qualité, la performance et le support technique de classe internationale qui caractérisent la gamme Ultrastar font encore baisser le coût total d'appartenance de ces disques par rapport aux générations précédentes.
Les disques durs Hitachi sont couverts par de nombreux services techniques pouvant aller jusqu'à une assistance à l'intégration. Hitachi s'efforce de proposer à ses clients une gamme de solutions capables de répondre aux besoins informatiques les plus divers.
La signification des numéros de modèles ultrastar
HUS153030VL3800 = 300Go, Ultra320 SCSI H = Hitachi
U = Ultrastar
S = Standard (ou C pour compact)
15 = 15000tr/min
30 = Capacité maximum dans la gamme—300Go
30 = Capacité du modèle lié présenté, 30 = 300Go (14 = 147Go, 73 = 73Go)
V = Code correspondant à la génération
L = Épaisseur de 25,8 mm
