ULTRASTAR 146Z10 - Disque dur HITACHI - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ULTRASTAR 146Z10 HITACHI au format PDF.
| Type de produit | Disque dur pour serveur |
| Marque | HITACHI |
| Modèle | ULTRASTAR 146Z10 |
| Capacité disponible | 146,8 Go / 73,4 Go / 36,7 Go / 18,3 Go |
| Vitesse de rotation | 10 000 tr/min |
| Interface | Ultra320 SCSI ou FC-AL-2 |
| Taille du tampon | 8192 Ko (8 Mo) |
| Temps d'accès moyen (lecture) | 4,7 ms |
| Densité surfacique | 26 263 Mbits/pouce carré |
| Dimensions (L x l x H) | 25,4 mm x 101,6 mm x 146 mm |
| Poids | 0,78 kg (maximum) |
| Alimentation | +5 VDC et +12 VDC |
| Consommation au repos | 5,9 à 10,2 W selon capacité |
| Plage de température en fonctionnement | 5 °C à 55 °C |
| Humidité relative en fonctionnement | 8 % à 90 % (sans condensation) |
| Résistance aux chocs (en fonctionnement) | 10 G (11 ms) / 45 G (2 ms) |
| Résistance aux vibrations (en fonctionnement) | 0,67 G (horizontal) / 0,56 G (vertical) |
| Fiabilité | Taux d'erreur non récupérable < 1 sur 10^16 bits lus |
| Acoustique au repos | 3,4 à 3,7 Bels selon capacité |
| Acoustique en fonctionnement | 4,5 Bels |
| Technologies embarquées | AFC, GMR, RVS, Drive Fitness Test |
| Protection des données | Predictive Failure Analysis, Drive-TIP |
| Type de connecteur | 68 broches (large) ou 80 broches (SCA) |
| Entretien | Aucun entretien requis, boîtier scellé |
| Réparabilité | Non réparable par l'utilisateur, contactez le support technique |
FOIRE AUX QUESTIONS - ULTRASTAR 146Z10 HITACHI
Questions des utilisateurs sur ULTRASTAR 146Z10 HITACHI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Disque dur au format PDF gratuitement ! Retrouvez votre notice ULTRASTAR 146Z10 - HITACHI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ULTRASTAR 146Z10 de la marque HITACHI.
MODE D'EMPLOI ULTRASTAR 146Z10 HITACHI
Points forts
Vitesse de rotation de 10 000 tr/mn et temps d'accès moyens de l'ordre de 4,7 ms pour atteindre des performances exceptionnelles. Capacités de 146, 73, 36 et 18 Go d'une famille de lecteurs pour serveur individuel pour une flexibilité de configuration et une capacité inégalées. Premier lecteur au mode de type serveur à mettre en œuvre la technologie AFC (support couple antiferromagnétiquement) combinée à une conception disque/tête évoluée pour offrir le niveau de fiabilité élevé exigé par les environnements de type serveur critiques actuels. Technologie anti-vibrations avancée (protection contre les vibrations rotationnelles) qui annule les effets des vibrations rotationnelles dans les armoires multilecteurs, supprimant ainsi un écueil du serveur pour atteindre des performances serveur optimales.
Technologie de lecteur évoluable
Inaugurant la sixième génération de lecteurs de disques Ultrastar à 10 000 tr/mn, les lecteurs de la famille Hitachi Ultrastar 146Z10 offrent une qualité et des performances d'un niveau supérieur. Ces lecteurs sont dotés de processeurs et de canaux de lecture/écriture plus puissants qui leur permettent d'exceller dans des environnements de type serveur.
Pour atteindre des performances d'E/S maximales, ces lecteurs combinent des temps d'accès très courts, des tampons volumineux multi-segmentés de 8 Mo, un algorithme sophistiqué de mise en file d'attente, une automatisation du matériel et des débits supérieurs (825 Mbit/s). Les lecteurs Ultrastar 146Z10 sont dotés d'une nouvelle technologie anti-vibrations (RVS ou Rotational Vibration Safeguard, protection contre les vibrations rotationnelles) qui permet d'amortir les effets des vibrations rotationnelles qui se produisent couramment dans les armoires multilecteurs. Ils sont en outre dotés de la technologie de tête GMR (effet magnéto-résistif géant) de cinquième génération qui permet de doubler la densité de surface par rapport aux lecteurs de la
génération antérieure (26,3 Gbits/pouce carré) et d'améliorer les performances. De plus, le recours à un format de type No-ID* hautement efficace permet de stocker plus de données sur chaque disque.

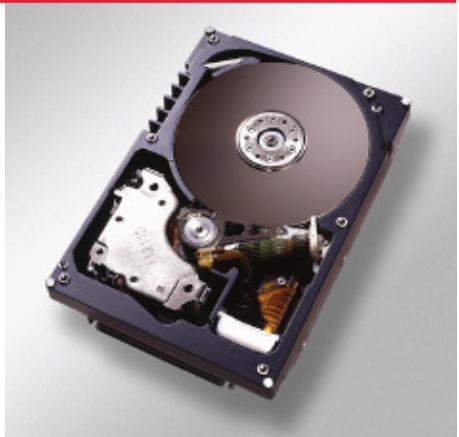

Fonctions de fiabilité
La famille de lecteurs Ultrastar 146Z10 de type serveur est la première de sa catégorie à être dotée de notre technologie de stockage de pointe, la technologie AFC (support couplé antiferromagnétique). Connue plus communément sous le nom de “pixie dust”, cette technologie insère une couche d'une épaisseur de trois atomes de ruthénium, un métal précieux, entre deux couches magnétiques d'un disque. La technologie AFC apporte une meilleure stabilité au support d'enregistrement, améliorant ainsi sa fiabilité.
La technologie Drive Fitness Test permet au lecteur de s'auto-analyser et de s'autotester, assurant ainsi une gestion du système plus robuste. Pour améliorer la protection des données, les lecteurs Ultrastar de Hitachi sont équipés d'outils exclusifs d'établissement de rapport, tels que Predictive Failure Analysis* (capable veille la température du lecteur et prévient les dysfonctionnements).
de signaler les problèmes éventuels des lecteurs) et Drive-TIP* (qui surveille la température du lecteur et prévient les dysfonctionnements).
De plus, une technologie de chargement/déchargement des têtes et des disques en substrat de verre accroît la fiabilité des lecteurs Ultrastar en offrant une solution plus robuste à des vitesses de rotation élevées.
Des qualités environnementales exceptionnelles
Les lecteurs Ultrastar de Hitachi fonctionnent de manière extrêmement silencieuse. Le couvercle du lecteur à trois feuilles de métal réduit à la fois le bruit de l'appareil au repos et en marche, tandis que son moteur à arbre amélioré permet une commutation plus progressive avec moins de bruit. Le lecteur Ultrastar 146Z10 offre en outre un taux d'efficacité électrique hors du commun.
Prise en charge d'interfaces et d'applications avancées
Les lecteurs Ultrastar de Hitachi offrent des débits de données élevés pour des applications à forts volumes de données avec un besoin d'interfaces Fibre.
Spécifications du lecteur Hitachi Ultrastar 146Z10
| Nom du produit | Ultrastar 146Z10 | Ultrastar 146Z10 |
| Numéro des modèles | IC35L018UWDY10*, IC35L018UCDY10** | IC35L018F2DY10 |
| IC35L036UWDY10* IC35L036UCDY10** | IC35L036F2DY10 | |
| IC35L073UWDY10*, IC35L073UCDY10** | IC35L073F2DY10 | |
| IC35L146UWDY10*, IC35L146UCDY10** | IC35L146F2DY10 | |
| * interface 68 broches, ** interface 80 broches | ||
Configuration
| Interface | Ultra320 / Ultra1603 SCSI | FC-AL-2 |
| Capacité (Go)1 | 146,8/73,4/36,7/18,3 | 146,8/73,4/36,7/18,3 |
| Taille des secteurs (octets) | 512-528 (variable, 2 octets inc.) | 512-528 (8 octets inc) |
| Zones d'enregistrement | 15 | 15 |
| Têtes de données (physiques) | 12/6/3/2 | 12/6/3/2 |
| Disques de données | 6/3/2/1 | 6/3/2/1 |
| Densité maximal de surface | 26 263 (Mbits/pouce carré) | 26 263 (Mbits/pouce carré) |
| Densité maximal d'enregistrement | 548 000 (BPI) | 548 000 (BPI) |
| Densité des pistes | 47 900 (TPI) | 47 900 (TPI) |
Performances
| Tampon de données | 8192 Ko | 8192 Ko |
| Vitesse de rotation (tr/mn) | 10 000 | 10 000 |
| Temps de latence moyen (ms) | 3,00 | 3,00 |
| Taux de transfert médias | 433 - 825 (max. Mbits/sec) | 433 - 825 (max. Mbits/sec) |
| Taux de transfert interface | 320 (max. Mo/sec) | 200 |
| Débit de données normal (Mo/sec) | 33,8 - 66,7 | 33,8 - 66,7 |
| Temps d'accès (lecture, typique)2 | ||
| Moyen (ms) | 4,7 | 4,7 |
| Piste à piste (ms) | 0,5 | 0,5 |
| Complet (ms) | 10,5 | 10,5 |
Fiabilité
| Taux d'erreur (non récapérable) | 10 sur10E16 bits lus | 10 sur 10E16 bits lus |
| Démarrage/arrêts (à 40°C) | 50K | 50K |
Acoustique
| Au repos typique (Bels) | 3,7/3,4/3,4/3,4 | 3,7/3,4/3,4/3,4 |
| En fonctionnement typique (Bels) | 4,5/4,5/4,5/4,5 | 4,5/4,5/4,5/4,5 |
Alimentation électrique
| Conditions | +5VDC (+-5%), +12 VDC (+-5%) | +5VDC (+-5%), +12 VDC (+-5%) |
| Dissipation | ||
| Courant de démarrage (Max. pic) | 1,07A (5V), 2,40A (12V) | 1,12A (5V), 2,40A (12V) |
| Au repos (W) | 10,2/7,7/7,0/5,9 | 11,1/8,6/7,9/6,8 |
| Indice d'efficacité de la | 0,07 W/Go , 0,11 W/Go | 0,08 W/Go , 0,12 W/Go |
| consommation électriche | 0,19 W/Go , 0,33 W/Go | 0,22 W/Go , 0,38 W/Go |
Dimensions
| Hauteur (mm) | 25,4 (+-0,4) | 25,4 (+-0,4) |
| Largeur (mm) | 101,6 (+-0,4) | 101,6 (+-0,4) |
| Profondeur (mm) | 146 (+-0,6) | 146 (+-0,6) |
| Poids (max. kg) | 0,78 | 0,78 |
Caractéristiques environnementales (pour les interfaces Ultra320 SCSI et FC-AL-2)
| En fonctionnement | |
| Température ambiente | 5° à 55°C |
| Humidité relative | 8% à 90% (sans condensation) |
| Temp. max. du thermomètre mouillé | 29,4°C (sans condensation) |
| Choc (onde semi-sinusoidale, 2 ms) | 10G (11 ms) / 45G (2 ms) |
| Vibration (aléatoire (RMS)) | 0,67G for sens horizontal |
| 0,56G for sens vertical | |
Non-operating
Température ambiante
Humidité relative
5 % à 95 % (sans condensation)
Température maximale du thermomètre mouillé
35 °C (sans condensation)
Choc (onde semi-sinusoidale, 2 ms)
75 G (11 ms) / 225 G (2 ms) pour 146 Go / 300 G (2 ms) pour 73, 36 et 18 Go
Vibration (aléatoire (RMS))
1,04G
1 Go correspond à un milliard d'octets lorsqu'on parle de capacité de disques durs ; la capacité accessible peut être inférieure. Exclut la surcharge due aux commandes. Ultra 160 est disponible pour une durée limitée.
Channel 2 Gbits et Ultra320 SCSI (compatibilité descendante). L'interface Ultra320 augmente le débit, réduit la surcharge et améliore les capacités de diagnostics et la protection des données.
Internet et e-mail
www.hgst.com - support_usa@hgst.com
Informations produits sur les disques durs Hitachi :
1888426-5214 - Pour une liste complète des numéros de téléphone dans le monde entier, visitez www.hgst.com/support
Copyright Hitachi Global Storage Technologies 2003
Hitachi Global Storage Technologies
5600 Cottle Road
San Jose, CA 95193
Produit aux États-Unis.
11/04
Tous droits réservés.
Ultrastar™ est une marque commerciale de Hitachi Global Storage Technologies.
Les autres noms de produits ou des marques déposées de leurs détenteurs respectifs.
Drive-TIP (Drive Temperature Indicator Processor), Predictive Failure Analysis et No-ID .
Les références faites dans la présente publication aux produits, programmes ou servic n'impliquent pas que Hitachi Global Storage Technologies a l'intention de les commercialiser dans tous les pays où Hitachi Global Storage Technologies est implanté.
Les informations produits sont fournies à titre
d'information uniquement et ne constituent pas une garantie.
Les informations sont exactes à la date de publication et peuvent faire l'objet de modifications. Les résultats effectifs peuvent varier.
La présente publication n'est fournie qu'à titre d'orientation générale.
Les photographies peuvent représenter des prototypes.
G225-7008-00
