TRAVELSTAR 7K60 - Disque dur HITACHI - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil TRAVELSTAR 7K60 HITACHI au format PDF.
| Type de produit | Disque dur interne 2,5 pouces |
| Marque | HITACHI |
| Modèle | TRAVELSTAR 7K60 (HTS726060M9AT00) |
| Capacité | 60 Go |
| Vitesse de rotation | 7 200 tr/min |
| Interface | ATA-6 (ATA/100), Ultra DMA mode-5, PIO mode-4 |
| Mémoire tampon | 8 Mo |
| Taux de transfert maximal (interface) | 100 Mo/s |
| Taux de transfert maximal (support) | 518 Mbits/s |
| Temps d'accès moyen | 10 ms |
| Temps de latence moyen | 4,2 ms |
| Dimensions (L × P × H) | 70 × 100 × 9,5 mm |
| Poids | 115 g |
| Alimentation | +5 VDC (±5 %) |
| Consommation électrique (lecture/écriture) | 2,5 W (moyenne) |
| Consommation électrique (repos) | 1,3 W (moyenne) |
| Température de fonctionnement | 5° à 55°C |
| Résistance aux chocs (fonctionnement) | 200 G (2 ms, onde semi-sinusoïdale) |
| Résistance aux chocs (hors fonctionnement) | 1 000 G (1 ms) |
| Technologies intégrées | AFC (pixie dust), Femto Slider, ABLE 3.0, TrueTrack Servo, DFT, S.M.A.R.T. |
| Acoustique (fonctionnement) | 3,3 Bels (typique) |
| Fiabilité | Taux d'erreur < 1 sur 10^13 bits ; 300 000 cycles de chargement/déchargement |
| Entretien et nettoyage | Ne nécessite aucun entretien régulier. Éviter poussière et humidité. Ne pas ouvrir le boîtier. |
| Sécurité | Manipuler avec précaution pour éviter les chocs. Respecter les conditions de température et d'humidité. |
| Pièces détachées et réparabilité | Composant non réparable par l'utilisateur. En cas de panne, remplacer l'unité. |
FOIRE AUX QUESTIONS - TRAVELSTAR 7K60 HITACHI
Questions des utilisateurs sur TRAVELSTAR 7K60 HITACHI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Disque dur au format PDF gratuitement ! Retrouvez votre notice TRAVELSTAR 7K60 - HITACHI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TRAVELSTAR 7K60 de la marque HITACHI.
MODE D'EMPLOI TRAVELSTAR 7K60 HITACHI
Points forts
Disque dur d'une capacité de 60 Go, 7200 tr/mn, ATA-6. Le disque dur Travelstar 7K60 offre des densités de surface allant jusqu'à 50 Gbits/pouce carré. Produit ainsi 30 Go de capacité par disque. Exploite le support AFC (support couplé antiferromagnétiquement) feuilleté le plus récent, connu sous le nom de “pixie dust”. Hitachi GST, premier fabricant de lecteurs de disques durs à avoir mis en œuvre le glisseur Femto Slider : utilisé pour améliorer la résistance aux chocs, augmenter la capacité de stockage du disque et réduire la consommation électrique. - Offre un taux de résistance aux chocs opérationnel allant jusqu'à 200 G (à 2 ms).
Technologie de pointe

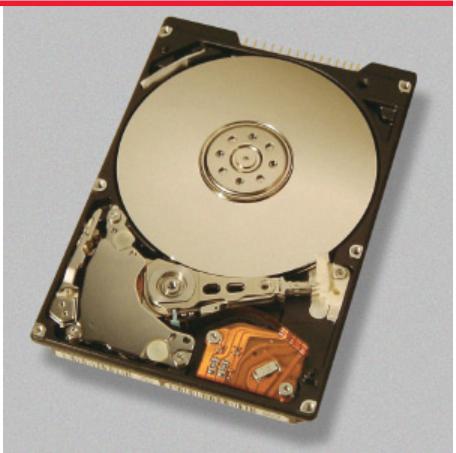

Le Hitachi Travelstar 7K60 est un lecteur de disque dur mobile de 2,5", de 9,5 mm d'épaisseur et tournant à 7 200 tr/mn. Le Travelstar 7K60 est le dernier-né de la 28ème génération d'une longue lignée de lecteurs de disques durs mobiles Travelstar.
Conçu à partir d'une combinaison de technologies comprenant, entre autres, la technologie AFC (support couplé anti-ferromagnétiquement), la technologie de moteur FDB (Fluid Dynamic Bearing, roulements dynamiques à fluide), des têtes GMR (effet magnétorésistif géant), une technologie de chargement/déchargement des têtes, le système Adaptive Battery Life Extender™ (ABLE) 3.0 et une interface ATA/100 pour constituer un modèle de pointe. Le Travelstar 7K60 repousse les limites de performances, de capacités, de gestion de l'alimentation électrique et de silence pour offrir un disque dur mobile haute qualité et hautes performances répondant aux exigences des portables actuels et des systèmes à partir.
Nouveaux progrès en matière de technologie de densité de surface
La technologie AFC (support couplé anti-ferromagnétiquement) a été incorporée au Travelstar 7K60 pour atteindre une densité de surface ayant les 50 Gbits/pouce carré inscriptibles sur chaque disque. Cet exploit a été atteint grâce à l'ajout d'une couche supplémentaire dite "pixie dust", essentiellement une couche de ruthénium pour créer un sandwich à cinq couches appelé "pixie-dust" feuilleté. Ces couches supplémentaires apportent une stabilité thermique encore plus élevé au support, permettant ainsi l'enregistrement de données à des densités ultra élevées tout en conservant l'intégrité des données.
La réduction du glisseur d'un facteur 3 et de sa masse d'un facteur 30 (entre 1980 et 2002) a été l'un des facteurs clés ayant permis d'atteindre le niveau actuel de densité de surface. Le Travelstar 7K60 est le premier lecteur doté du célèbre glisseur Femto Slider, un glisseur à la fois plus petit et plus léger. Hitachi GST est le premier fabricant de lecteurs de disques à incorporer
le nouveau glisseur Femto Slider sur ses lecteurs de disques durs.
L'utilisation du nouveau glisseur Femto Slider a eu pour résultat une meilleure résistance aux chocs, une consommation électrique réduite et une plus grande capacité de stockage du disque. La taille réduite du glisseur améliore la réactivité de celui-ci par rapport aux ondulations du disque, réduisant ainsi les variations de hauteur de survol du glisseur dans le lecteur. Ces avantages associés à un mécanisme intégré de suspension du glisseur ont été essentiels pour atteindre une réduction d'un facteur 10 de la hauteur de survol au cours de cette même période.
Performances et fiabilité
La gamme des lecteurs de disques durs Hitachi Travelstar 7K60 exploite des technologies de stockage éprouvées telles que TrueTrack Servo, Drive Fitness Test™ (DFT), Self-Monitoring Analysis and Reporting Technology (S. M. A. R. T.) pour conserver un niveau de performances élevé et des temps d'accès très courts dans des environnements à haute température.
Spécifications des lecteurs de disques durs de la famille Hitachi Travelstar 7K60
| Nom du produit | Travelstar 7K60 |
| Nom du modele | HTS726060M9AT00 |
| Configuration | |
| Interface | ATA-6 |
| Capacité (Go) | 60 |
| Taille des secteurs (octets) | 512 |
| Zones d'enregistrement | 16 |
| Têtes de données | 4 |
| Disques | 2 |
| Densité maximale de surface (Gbits/pouce carre) | 50 |
| Performances | |
| Tampon de données (Mo)1 | 8 |
| Vitesse de rotation (tr/mn) | 7 200 |
| Temps de latence moyen (ms) | 4,2 |
| Taux de transfert medias max. (Mbits/sec) | 518 |
| Taux de transfert interface max. (Mo/sec) | 100Mo/sec Ultra DMA mode-516,6Mo/sec PIO mode-4 |
| Temps d'accès (ms) | |
| Moyen (typique) | 10 |
| Piste à piste (typique) | 1,0 |
| Temps d'accès complet (typique) | 18 |
| Fiabilité | |
| Taux d'erreur (non récapérable) | < 1 sur1013 bits transférés |
| Cycle chargement/déchéancement | 300 000 |
| Alimentation électrique | |
| Conditions | +5VDC(±5%) |
| Dissipation (typique) | |
| Courant de démarrage (pic max.) | 5,5W |
| Accès (moyen) | 2,6W |
| Lecture (moyen) | 2,5W |
| Écriture (moyen) | 2,5W |
| Performance au repos (moyen) | 2,0W |
| Actif au repos (moyen) | 1,3W |
| Faitible consommation au repos (moyen) | 0,85W |
| En attente (moyen) | 0,25W |
| En veille | 0,1W |
| Efficacité de la consommation électrique (watts/Go) | 0,014 |
| Dimensions physiques | |
| Hauteur (mm) | 9,5 |
| Largeur (mm) | 70 |
| Profondeur (mm) | 100 |
| Poids (g) | 115 |
| Caracteristiques environnementales | |
| En fonctionnement | |
| Température ambiente | 5° à 55°C |
| Humidité relative (sans condensation) | 8% à 90% |
| Temp. max. du thermomètre mouillé (sans condensation) | 29,4°C |
| Choc (onde semi-sinusoidale) | 200G/2ms |
| Vibration | |
| Aléatoire (RMS) | 0,67G (5 à 500Hz) |
| Onde sinusoidale | 1,0G (5 à 500Hz) |
| Hors fonctionnement | |
| Température ambiente | -40° à 65°C |
| Humidité relative (sans condensation) | 5% à 95% |
| Temp. max. du thermomètre mouillé (sans condensation) | 40°C |
| Choc (onde semi-sinusoidale) | 1 000G/1ms |
| Vibration | 5,0G (22 à 500Hz) |
| Acoustique (puissance sonore pondérée A (Bels)) | |
| Au repos (typique) | 2,7 |
| En fonctionnement (typique) | 3,3 |
| Au repos (maximum) | 3,0 |
| En fonctionnement (maximum) | 3,5 |
Hitachi Global Storage Technologies
Internet et e-mail :
- www. hgst. com
- support_usa@hgst.com
Informations produits sur les disques
1888426-5214 Pour une liste complète des numéros de téléphone dans le monde entier, visitez www.hgst.com/support
Copyright Hitachi Global Storage Technologies 2003
Hitachi Global Storage Technologies
5600 Cottle Road
San Jose, CA 95193
Produit aux États-Unis
5/03
Tous droits réservés
1 Espace réservé aux microprogrammes
Travelstar™ une marque commerciale de Hitachi Global Storage Technologies.
Les autres noms de produits sont des marques commerciales ou des marques déposées de leurs détenteurs respectifs.
Adaptive Battery Life Extender et Drive Fitness Test sont des marques commerciales de Hitachi Global Storage Technologies.
Les références faites dans la présente publication aux produits, programmes ou services de Hitachi Global Storage Technologies n'impliquent pas que Hitachi Global Storage Technologies a l'intention de commercialiser ceux-ci dans tous les pays où Hitachi Global Storage Technologies est installé.
Les informations sur les produits sont fournies à titre d'information uniquement et ne constituent pas une garantie.
Les informations sont exactes à la date de publication et peuvent faire l'objet de modifications. Les résultats effectifs peuvent varier.
Le présent publication n'est fournie qu'à titre d'orientation générale.
Les photographies peuvent représenter des prototypes.
