TRAVELSTAR 5K80 - Disque dur HITACHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Disque dur interne pour ordinateur portable (2,5 pouces)
Marque	Hitachi
Modèle	Travelstar 5K80 (HTS548080M9AT00, HTS548060M9AT00, HTS548040M9AT00, HTS548020M9AT00)
Capacité	20 / 40 / 60 / 80 Go
Interface	ATA-6 (Ultra DMA 100, PIO mode-4)
Vitesse de rotation	5 400 tr/min
Tampon (cache)	8 Mo
Taux de transfert	Jusqu'à 450 Mbits/s (média) et 100 Mo/s (interface)
Temps d'accès moyen	12 ms
Dimensions (H x L x P)	9,5 x 70 x 100 mm
Poids	95 g (modèles 20/40 Go) ou 102 g (modèles 60/80 Go)
Alimentation	+5 VDC (±5 %), consommation active ~2,5 W
Technologies intégrées	AFC (Pixie Dust), têtes GMR, moteur FDB, ABLE 3.0, TrueTrack Servo, DFT, S.M.A.R.T.
Résistance aux chocs (fonctionnement)	200 G (2 ms)
Résistance aux chocs (hors fonctionnement)	800 G (1 ms)
Température de fonctionnement	5 °C à 55 °C
Température de stockage	-40 °C à 65 °C
Niveau sonore (fonctionnement)	2,6 à 3,1 dB (selon capacité)
Niveau sonore (repos)	2,1 à 2,7 dB (selon capacité)
Cycles de chargement/déchargement	300 000 cycles
Taux d'erreur non récupérable	Moins de 1 sur 10^13 bits
Entretien et nettoyage	Éviter les chocs et l'humidité ; nettoyer l'extérieur avec un chiffon doux et sec ; ne pas exposer à des champs magnétiques.
Sécurité	Utiliser dans un boîtier adapté ; respecter les limites de température et d'humidité ; manipuler avec précaution.
Pièces détachées et réparabilité	Disque dur non réparable par l'utilisateur ; contacter un service agréé Hitachi pour toute intervention.
Informations générales	Disque dur mobile de haute fiabilité, idéal pour applications multimédias et professionnelles.

FOIRE AUX QUESTIONS - TRAVELSTAR 5K80 HITACHI

Quels sont les modèles compatibles avec le Hitachi Travelstar 5K80 ?

Le Travelstar 5K80 est un disque dur interne ATA-6 (IDE) de 2,5 pouces. Il est compatible avec tout ordinateur portable ou boîtier externe doté d'un connecteur IDE 2,5 pouces et supportant les modes Ultra DMA 100/66.

Comment installer le disque dur Travelstar 5K80 ?

Assurez-vous que l'ordinateur est éteint et débranché. Retirez le capot d'accès au disque dur, insérez le disque dur dans le connecteur, fixez-le avec les vis fournies, puis rebranchez l'alimentation et le câble de données. Consultez la notice pour des instructions détaillées.

Quelle est la vitesse de rotation du Travelstar 5K80 ?

La vitesse de rotation est de 5 400 tours par minute, offrant un bon équilibre entre performances et consommation électrique.

Le Travelstar 5K80 est-il bruyant ?

Non, le niveau sonore est très faible : en fonctionnement, il est compris entre 2,6 et 3,1 dB selon le modèle, et au repos entre 2,1 et 2,7 dB. Cela le rend particulièrement silencieux.

Quelle est la consommation électrique de ce disque dur ?

La consommation varie selon l'état : en lecture/écriture environ 2,5 W, au repos 2,0 W, en veille 0,25 W et en sommeil 0,1 W. Cela contribue à l'autonomie des ordinateurs portables.

Quelle est la capacité maximale du Travelstar 5K80 ?

La série propose des capacités de 20 Go, 40 Go, 60 Go et 80 Go. Le modèle HTS548080M9AT00 offre la capacité maximale de 80 Go.

Puis-je utiliser ce disque dur dans un boîtier externe ?

Oui, il est compatible avec les boîtiers externes pour disques durs 2,5 pouces avec interface ATA/IDE. Vous aurez besoin d'un boîtier adapté et d'un câble USB ou FireWire.

Quelle est la fiabilité du Travelstar 5K80 ?

Ce disque dur est très fiable : taux d'erreur non récupérable inférieur à 1 sur 10^13 bits, résistance aux chocs de 200 G en fonctionnement, et jusqu'à 300 000 cycles de chargement/déchargement.

Comment optimiser les performances du Travelstar 5K80 ?

Maintenez le disque dur à l'abri de la chaleur et des vibrations. Utilisez les fonctions S.M.A.R.T. pour surveiller l'état de santé. Défragmentez régulièrement le disque sous Windows pour maintenir les performances.

Que faire si mon Travelstar 5K80 n'est pas reconnu ?

Vérifiez les connexions (câble IDE, alimentation). Assurez-vous que les cavaliers sont correctement positionnés (maître/esclave/CS). Testez le disque dans un autre ordinateur. Si le problème persiste, utilisez l'outil Drive Fitness Test (DFT) de Hitachi pour diagnostiquer.

MODE D'EMPLOI TRAVELSTAR 5K80 HITACHI

Points forts

• Ses capacities sont de 20 à 80 Go, 5 400 tr/mn, lecteur de disque dur ATA-6
• Offre des capacités et des performances élevées pour un disque dur de 80 Go de 9,5 mm d'épaisseur. Le Travelstar 5K80 offre des densités de surface allant jusqu'à 70 Gbits/pouce carré. Présente un taux opérationnel de résistance aux chocs pouvant atteindre 200 G (2 ms).

Technologie de pointe pour les lecteurs de disques durs mobiles actuels

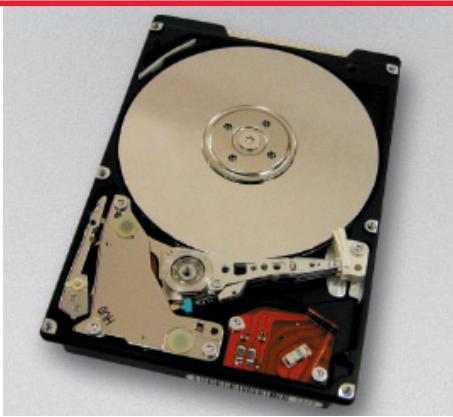

Les lecteurs de la série Hitachi Travelstar 5K80 sont dotés d'un disque dur mobile de 2,5", de 9,5 mm d'épaisseur tournant à 5 400 tr/mn, idéal pour les besoins professionnels actuels à forts volumes de données. Le Travelstar 5K80 apporte une nouvelle génération de solutions mobiles à 5 400 tr/mn à la longue lignée de lecteurs de disques durs de la famille Travelstar.

Cette nouvelle génération de lecteurs de disques durs mobiles combine des années de recherche et développement à des technologies primées, notamment la technologie AFC (support couplé antiferromagnétiquement) dite “pixie dust”, des têtes GMR (effet magnétorésistif géant), la technologie de moteur FDB (Fluid Dynamic Bearing, roulements dynamiques à fluide), un canal numérique PRML (Partial Response Maximum Likelihood), une technologie de chargement/déchargement des têtes, le système Adaptive Battery Life Extender™ (ABLE) 3.0 et une interface ATA/100. Ainsi équipé, le Travelstar 5K80 offre les capacités de stockage, les performances, les fonctions

de gestion de l'alimentation, le niveau de qualité et de bruit attendus par les applications/traitement informatiques les plus exigeants.

Le nouveau Travelstar 5K80 atteint des densités de surface de l'ordre de 70 Gbits/pouce carré inscriptibles sur chaque disque. Cet exploit a été atteint grâce à l'ajout d'une couche supplémentaire dite "Pixie Dust", c'est-à-dire en termes plus techniques une couche magnétique supplémentaire de ruthénium pour créer un sandwich à cinq couches appelé "Pixie Dust" feuilleté. Ces couches supplémentaires apportent une stabilité thermique encore plus élevée au support, permettant ainsi l'enregistrement de données à des densités ultra élevées tout en conservant l'intégrité des données.

Performances, qualité et fiabilité

Conçu pour répondre aux attentes exigeantes des applications à forts volumes de données actuelles, le Travelstar 5K80 exploite des technologies de stockage éprouvées telles que TrueTrack Servo, qui facilite l'intégration système, améliore la fiabilité du lecteur de disque dur et augmente la résistance du système aux vibrations et

aux déplacements du disque, Drive Fitness Test™ (DFT) et Self-Monitoring Analysis and Reporting Technology (S.M.A.R.T.) destinées à permettre à un disque dur de prévoir une défaillance catastrophique prochaine.

Grâce à l'intégration de ces technologies primées aux modèles de lecteurs de disques durs Hitachi Travelstar 5K80, ces derniers sont parfaitement adaptés à des applications multimédias temps réel, de diffusion vidéo en continu, Internet, haute capacité et exigeantes, aussi bien pour des utilisateurs de bureau que des utilisateurs itinérants.

Trois raisons qui expliquent pourquoi Hitachi Global Storage Technologies est bien positionné pour inspirer et mener l'évolution des technologies de stockage : qualité, assistance et service Hitachi.

Les lecteurs de disques durs mobiles Travelstar de Hitachi partagent des composants éprouvés sur le terrain pour offrir aux fabricants des disques durs de qualité supérieure accompagnés de la garantie, de l'assistance technique et des services Hitachi.

Spécifications des lecteurs de disques durs de la famille Hitachi Travelstar 5K80

Nom du produit	Travelstar 5K80
Nom du modèle	HTS548080M9AT00, HTS548060M9AT00
	HTS548040M9AT00, HTS548020M9AT00
Configuration
Interface	ATA-6
Capacité (Go)	80/60/40/20
Taille des secteurs (octets)	512
Zones d'enregistrement	16
Têtes de données	4/3/2/1
Disques	2/2/1/1
Densité maximal de surface (Gbits/pouce carre)	70

Performances

Tampon de données (Mo)1	8
Vitesse de rotation (tr/mn)	5 400
Temps de latence moyen (ms)	5,5
Taux de transfert médias max. (Mbits/sec)	450
Taux de transfert interface max. (Mo/sec)	100Mo/sec Ultra DMA mode-5 16.6Mo/sec PIO mode-4
Temps d'accès (ms)
Moyen (typique)	12
Piste à piste (typique)	2,5
Temps d'accès complet (typique)	23

Fiabilité

Taux d'erreur (non récapacible)	< 1 sur 1013bits transférés
Cycle chargement/déchéancement	300 000

Alimentation électrique

Conditions	+5VDC(±5%)
Dissipation (typique)
Courant de démarrage (pic max.)	5,0W
Accès (moyen)	2,6W
Lecture (moyen)	2,5W
Écriture (moyen)	2,5W
Performance au repos (moyen)	2,0W
Actif au repos (moyen)	1,3W
Fable consommation au repos (moyen)	0,85W
En attente (moyen)	0,25W
En voille	0,1W
Efficacité de la consommation électrique (watts/Go)	0,011/0,014/0,024/0,043

Dimensions physiques

Hauteur (mm)	9,5
Largeur (mm)	70
Profondeur (mm)	100
Poids (g)	102/102/95/95

Caractéristiques environnementales

En fonctionnement
Température ambiente	5° à 55°C
Humidité relative (sans condensation)	8% à 90%
Temp. max. du thermomètre mouillé (sans condensation)	29,4°C
Choc (onde semi-sinusoidale)	200Gs (2ms)
Vibration
Aléatoire (RMS)	0,67G (5 à 500Hz)
Onde sinusoidale	1G (5 à 500Hz)

Hors fonctionnement

Température ambiente	-40° à 65°C
Humidité relative (sans condensation)	5% à 95%
Temp. max. du thermomètre mouillé (sans condensation)	40°C
Choc (onde semi-sinusoidale)	800G/1ms
Vibration (onde sinusoidale)	5,0G (22 à 500Hz)

Acoustique (puissance sonore pondérée A (dB))

Au repos (typique)	2,5/2,5/2,1/2,1
En fonctionnement (typique)	2,9/2,9/2,6/2,6
Au repos (maximum)	2,7/2,7/2,4/2,4
En fonctionnement (maximum)	3,1/3,1/2,8/2,8

©Hitachi Global Storage Technologies

Internet et e-mail :

www.hgst.com - [e-mail]

Informations produits sur les disques durs hitachi :

1888426-5214 - Pour une liste complète des numéros de téléphone dans le monde entier, visitez www.hgst.com/support

Copyright Hitachi Global Storage Technologies 2003

Hitachi Global Storage Technologies

5600 Cottle Road

San Jose, CA 95193

Produit aux États-Unis

5/03

Tous droits réservés

1 Espace réservé aux microprogrammes

Travelstar™ une marque commerciale de Hitachi Global Storage Technologies.

Les autres noms de produits sont des marques commerciales ou des marques déposées de leurs détenteurs respectifs.

Adaptive Battery Life Extender et Drive Fitness Test sont des marques commerciales de Hitachi Global Storage Technologies.

Les références faites dans la présente publication aux produits, programmes ou services de Hitachi Global Storage Technologies n'impliquent pas que Hitachi Global Storage Technologies a l'intention de commercialiser ceux-ci dans tous les pays où Hitachi Global Storage Technologies est installé.

Les informations sur les produits sont fournies à titre d'information uniquement et ne constituent pas une garantie.

Les informations sont exactes à la date de publication et peuvent faire l'objet de modifications. Les résultats effectifs peuvent varier.

Le présent publication n'est fournie qu'à titre d'orientation générale.

Les photographies peuvent représenter des prototypes.
