TRAVELSTAR 12GN - Disque dur HITACHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Disque dur interne
Marque	HITACHI
Modele	TRAVELSTAR 12GN
Interface	ATA/IDE (Ultra DMA)
Capacite maximale	25,4 Go
Capacites disponibles	25,4 Go, 18,1 Go, 15,1 Go, 12,1 Go, 9,0 Go, 6,0 Go
Cylindres	16 383 (pour capacites >= 9,0 Go)
Nombre de tetes	16 (pour capacites >= 9,0 Go)
Secteurs par piste	63
Format	2,5 pouces
Poids	Environ 95 g
Alimentation	5 V CC
Fonctions principales	Stockage de donnees interne pour ordinateur portable
Entretien et nettoyage	Eviter les decharges electrostatiques, manipuler avec soin, ne pas toucher les circuits
Securite	Utiliser le sachet ESD, decharger l'electricite statique avant manipulation
Pieces detachees et reparabilite	Non reparables par l'utilisateur, contacter le support technique
Informations generales	Notice d'utilisation de 2 pages, date: 5 Aout 1999

FOIRE AUX QUESTIONS - TRAVELSTAR 12GN HITACHI

Comment configurer le cavalier pour un seul disque ?

Pour un systeme a un seul disque, ne pas installer de cavalier (position Master par defaut).

Comment configurer les cavaliers pour deux disques ?

L'un doit etre designe Master (Device 0) sans cavalier, et l'autre Slave (Device 1) avec un cavalier installe.

Que faire si l'ordinateur ne detecte pas le disque apres installation ?

Verifiez les connexions et les cavaliers. Si necessaire, entrez dans la Configuration du systeme et selectionnez Auto Detect ou saisissez les parametres manuellement (cylindres, tetes, secteurs).

Comment utiliser le Disk Manager ?

Inserez la disquette Disk Manager, tapez DM et appuyez sur Entree. Choisissez (E)asy Disk Installation, selectionnez le disque, puis le logiciel partitionnera et formatera le disque.

Quelles precautions prendre contre les decharges electrostatiques ?

Touchez d'abord une surface metallique non peinte du châssis, puis le sachet ESD pendant 2 secondes. Ne sortez le disque du sachet qu'au moment de l'installation.

Que faire si le systeme ne demarre pas apres l'installation du nouveau disque ?

Verifiez les cavaliers et les parametres de configuration. Si le probleme persiste, retirez le nouveau disque, remettez la configuration d'origine et contactez le support technique.

Comment brancher le cable IDE correctement ?

Alignez la broche 1 du cable (reperee par une rayure) avec la broche 1 du connecteur d'interface du disque.

Quelles sont les capacites disponibles pour ce modele ?

Les capacites sont : 25,4 Go, 18,1 Go, 15,1 Go, 12,1 Go, 9,0 Go et 6,0 Go (modeles DARA-225000 a DARA-206000).

Comment monter physiquement le disque dur ?

Fixez le disque de maniere rigide dans le châssis de l'ordinateur en utilisant les vis fournies. Evitez toute pression sur le boitier du disque.

Que faire si le disque n'est pas reconnu apres l'installation logicielle ?

Redemarrez l'ordinateur et entrez dans la Configuration. Verifiez que le disque est bien detecte. Si non, essayez Auto Detect ou entrez manuellement les parametres (cylindres, tetes, secteurs) a partir du tableau fourni.

MODE D'EMPLOI TRAVELSTAR 12GN HITACHI

Guide d'installation rapide

ATA/IDE

Modèles : DARA-225000, DARA-218000

Précautions pratiques

• Ne pas ouvrir le sachet ESD (décharge electrostatique) contenant le disque plus tout que nécessaire.
• Ne pas appliquer de pression sur le disque lors de la manipulation et du montage.

• Toujours tenir le disque avec soin afin d'éviter tout dommage par choc, vibration, ou décharge electrostatique.

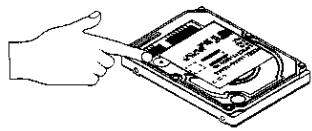

• Tenir le disque avec soin par ses bords. Ne toucher aucun circuit imprimé apparent.
• Ne pas couvrir l'objet de respiration! Recouvrir l'objet de respiration peut conduire à des pertes de données.

• Conserver les matériaux d'emballage y compris le sachet ESD dans le cas où le retour du disque serait nécessaire.
• Noter les numéros de série et numéro de référence de votre IBM Travelstar pour référence ultérieure.

Installation du disque

1. Sauvegarder toutes vos données avant de procéder à l'installation
2. Mettre l'ordinateur hors tension.
3. Ouvrir le boîtier comme indiqué par le manuel de votre ordinateur.
4. Décharger l'électricité statique de l'emballage et de votre corps. Avec une main, toucher une surface métallique non peinte du châssis de votre ordinateur, puis toucher le sachet ESD avec l'autre main pendant au moins 2 secondes.
5. Débrancher l'ordinateur.
6. Retirer le disque de son sachet ESD.

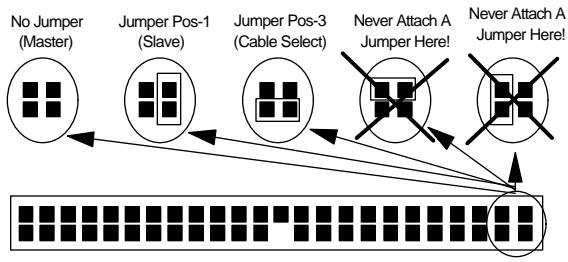

Positionner les cavaliers Note: Le pin 20 est laissé sans cavalier pour une insertion sécurisée du connecteur.

1. Dans un système à un disque, configurer votre nouveau disque en tant que "Master" (Device 0) sans cavalier installé.
2. Dans un système à deux disques, l'un doit être désigné "Master" (Device 0), et l'autre en tant que "Slave" (Device 1).
3. Lors de l'installation d'un nouveau disque en tant que Slave, vérifier le disque "Master" pour s'assurer si un changement de cavalier est requis pour indiquer qu'un disque "Slave" est present.
4. Consultez le manuel pour voir si votre ordinateur reconnaît Cable Select avant de désigner cette option.

Connecter le disque

1. Arrêtez votre ordinateur, débranchez le cordon secteur, et ouvrez le boîtier.
2. Accorder la broche 1 du câble 44 broches à la broche 1 du connecteur d'interface disque. La broche 1 est habituellement repérée par une rayure sur le long du câble.
3. Monter le disque de façon rigide.

Configurer notre ordinateur

1. Si votre ordinateur dispose d'une carte IDE additionnelle avec une procédure d'installation disque, suivre les instructions du constructeur.
2. Brancher le cordon secteur et démarrer votre ordinateur. Votre ordinateur peut avoir détecté un changement de configuration et vous demander de poursuivre sur l'écran de Configuration.
3. Si votre ordinateur ne vous demande pas de reconfiguration, lancer la Configuration, généralement par une touche ou combinaisons de touches clavier pendant le démarrage ou le reboot. Se référer à votre documentation ordinateur pour la séquence clavier ajustée. Si votre ordinateur ne démarre pas, l'arrêter, installer le nouveau disque dur et retourner libre système à sa configuration d'origine. Redémarrer et entrez la Configuration ordinateur. Suivre les instructions de l'étape 4, puis reconnecter le nouveau disque dur.
4. Sélectionner "Auto Detect" si la Configuration de votre ordinateur accepte cette option. Si votre ordinateur ne détecte pas automatiquement le disque, sélectionner le type approprié (UDT=User Definable Type) pour le modèle à installer.

Ensuite lancer le "Disk Manager".

Modèle IBM	Cylindres	Têtes	Secteur /Piste	Capacité
DARA-225000	16,383	16	63	25.4GB
DARA-218000	16,383	16	63	18.1GB
DARA-215000	16,383	16	63	15.1GB
DARA-212000	16,383	16	63	12.1GB
DARA-209000	16,383	16	63	9.0GB
DARA-206000	12,416	15	63	6.0GB

1. Booter le système d'exploitation depuis le disque dur ou la disquette.
2. Insérer la disquette "Disk Manager".
3. Taper DM et presser [ENTER] pour lancer Disk Manager.
4. Sous "Select an Installation Option" selector (E)asy Disk Installation.
5. Sélectionner un disque pour l'installation; Disk Manager partitionnera et formatera le disque.
6. Un message d'état indiquera une installation réussie.

Si votre système ne démarre pas après avoir réalisé l'installation, réviser toutes les sélections. Si votre système ne démarre toujours pas, stériliser le nouveau disque de votre système puis retourner à votre configuration originale et contacter le support technique.

Tous droits réservés

IBM est une marque déposée et Travelstar une marque de fabrique de International Business Machines Corporation.

Des noms de produits ou services d'autres companies peuvent être des marques de fabrique ou de service d'autres.

Produit par le IBM Technology Group Support Center.

Les informations de Description Produit constituent les objectifs de conception d'IBM et sont fournies à fins de comparaison; les résultats réels peuvent différer par une multitude de facteurs. Ces informations produit ne constituent pas une garantie. Les questions concernant les conditions de garantie IBM et les méthodes utilisées pour mesurer ces données doivent être soumises au IBM Technology Group Support Center. Données sujettes à modification sans préavis.

Date : 5 Août 1999
