RAC-S18H2 - Climatiseur HITACHI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Climatiseur mural
Capacité de refroidissement	5 kW
Capacité de chauffage	5.6 kW
Alimentation électrique	Monophasé 230V
Dimensions (L x H x P)	800 x 290 x 210 mm
Poids	30 kg
Classe énergétique	A++
Niveau sonore (intérieur)	19 dB(A)
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation
Entretien et nettoyage	Filtres à nettoyer régulièrement, entretien professionnel recommandé tous les 2 ans
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du revendeur
Sécurité	Protection contre les surcharges électriques, conforme aux normes de sécurité en vigueur
Informations générales	Installation par un professionnel recommandée, garantie de 2 ans

FOIRE AUX QUESTIONS - RAC-S18H2 HITACHI

Quel est le niveau sonore de l'unité HITACHI RAC-S18H2 ?

Le niveau sonore de l'unité HITACHI RAC-S18H2 est de 26 dB(A) en mode silencieux.

Comment régler la température sur la télécommande ?

Pour régler la température, utilisez les boutons '+' et '-' sur la télécommande pour augmenter ou diminuer la température souhaitée.

Que faire si l'unité ne refroidit pas correctement ?

Vérifiez si les filtres à air sont propres et qu'il n'y a pas d'obstacles bloquant l'entrée ou la sortie d'air. Si le problème persiste, contactez un technicien.

Comment nettoyer les filtres à air ?

Retirez les filtres à air de l'unité, puis nettoyez-les à l'eau tiède savonneuse. Assurez-vous de bien les sécher avant de les remettre en place.

Quel est le mode d'emploi pour passer en mode chauffage ?

Appuyez sur le bouton 'Mode' de la télécommande jusqu'à ce que l'affichage indique 'Chauffage'.

L'unité affiche un code d'erreur, que faire ?

Référez-vous au manuel d'utilisation pour identifier le code d'erreur. La plupart des codes indiquent un problème spécifique nécessitant une attention particulière.

Quel est le poids de l'unité intérieure HITACHI RAC-S18H2 ?

L'unité intérieure pèse environ 8,5 kg.

Comment programmer la minuterie sur la télécommande ?

Pour programmer la minuterie, appuyez sur le bouton 'Minuterie' et suivez les instructions à l'écran pour définir l'heure d'allumage ou d'extinction.

Quelle est la capacité de refroidissement de l'unité ?

La capacité de refroidissement de l'unité HITACHI RAC-S18H2 est de 5,0 kW.

Y a-t-il une fonction de déshumidification ?

Oui, l'unité HITACHI RAC-S18H2 dispose d'une fonction de déshumidification que vous pouvez activer via la télécommande.

MODE D'EMPLOI RAC-S18H2 HITACHI

Des performances optimales et un fonctionnement à long terme seront assurés en appliquant les générées instructions après avoir entièrement lu ce mode d'emploi.

PRECAUTIONS À SUIVRE

• Veuillez dire les "précautions à suivre" attentivement avant d'opérer l'appareil afin d'en assurer un emploi correct.
• Veuillez est très attentif aux signes “A Avertissement” et “Attention”. La section portant sur “Avertissement” contient des instructions qui, si elles ne sont pas observées peuvent causeur de graves blessures et même la mort. La section portant sur “Attention” contient des instructions qui, si elles ne sont pas observées peuvent avoir de graves conséquences. Veuillez suivre toutes les instructions très strictement afin d'assurer un maximum de sécurité.
  Le signal possede la signification suivante:

Assurez-vous de brancher la prise de terre.

Ce signal dans le schema indique une interdiction.

Indique les instructions à suivre.

• Veuillez garder ce manuel après lecture.

PRECAUTIONS À SUIVRE LORS DE L'INSTALLATION
A AVERTISSEMENT	· Ne remontez pas l'unité. Une fuite d'eau, une erreur, un court-circuit ou un incendie peut se produit si vous remontez l'unité par vous-même.
	· Veuillez demander à votre vendeur ou votre technicien qualifié de procéder à l'installation de votre apparéil. Des fuites d'eau ou même des risques de feu sont possibles si vous essayez d'instructorer libre apparemil et/ou le casier une électrocution.
	· Veuillez utiliser un fil de terre. Ne placez pas le fil de terre près de l'eau, des tuyaux à gaz, du paratonnerre ou de la ligne du téléphone. Une erreur dans l'installation d'un fil de terre peut causer une électricution.

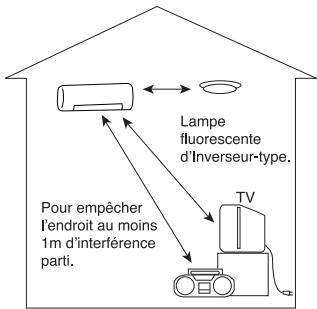

A ATTENTION	· Un interrupteur devrait être placé suivant l'endetroit de l'installation de votre apparéil. Sans un interrupteur, le danger d'électricution estprésent. · Veuillez ne pas installer votre apparéil près de gaz inflammables. L' apparéil d'extérieur peut prendre feu s'il y a fuite de gaz inflammable. · Veuillez vous assurer que l'eau coule normalement lors de l'installation du tuyau d'évacuation.

PRECAUTIONS À SUIVRE LORS D'UN DEPLACEMENT OU D'UNE MAINTENANCE

A AVERTISSEMENT	• Dans des situations anormales. Comme la présence d'une oedre brûlé. Veuillez interrompree le fonctionnement de votre apparéil immédiatement et couper l'interrupteur. Contactez vous l'agent de vendre. Un malfonctionnement, un court-circuit ou un feu peut se produit si votre apparéil est en marche continue dans une situation anormale.
	• Veuillez prendre contact avec votre vendeur pour la maintenance de votre apparéil. Une maintenance inappropriée peut causeur de graves blessures ou la mort.
	• Veuillez prendre contact avec votre vendeur si vous désirez déplacer votre apparéil. Electrocution et feu peuvent se produit si vous déplacez votre apparéil vous-même.

PRECAUTIONS LORS DE LUTILISATION DE VOTRE APPAREIL

• Evitez tout contact direct avec le flux d'air pour votre santé.

• N'insérez pas un doigt, une tige ou d'autres objets dans la sortie ou l'admission d'air. Comme le ventilateur est tournant à une grande vitesse, il causera des dommages. Avant le nettoyage, soyez sur d'arrêtier l'opération et arrêtent le briseur.

• N' utilisez aucun conducteur d'électricité tel qu'un fusible. Cela pourrait cause un accident mortel.

Lors d'une tempête, débranchez et coupe l'interrupteur.

PRECAUTIONS LORS DE LUTILISATION DE VOTRE APPAREIL

• L'appareil doit être utilisé en suivant les instructions du fabriquant et non pour tout autre usage que celui spécifique.

• N'essayez pas de toucher l'appareil avec des mains humides. Cela pourrait cause un accident mortel.

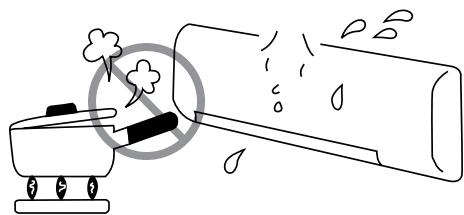

• Si vous utilisez votre apparéil pres de choses qui brûlent, assurez-vous qu'il y a assez d'oxygène dans lapiece en aérant de temps-en-temps.

• Ne dirigez pas l'air qui sort du panneau de votre climatisationur directement sur des apparèils de chauffage car ceci peut endommager le fonctionnement d'appareils tel que la bouilloire électrique, le four, etc.

• Veuillez vous assurer que l'appareil d'extérieur est bien monté, stable et sans défaut. Sinon il pourrait tomber et devenir une source de danger.

• N'élaboussez pas ou ne dirigez pas d'eau directement sur l'appareil quand vous lavez. Ceci pourrait cause un court-circuit.

• N'employez aucune laque d'aérosol ou pres de l'unité d'intérieur. Ce produit chimique peut adhérer sur l'aileron d'échangeur de chaleur et bloquer l'écoulement de l'eau d'évaporation pour vidanger la casserole. L'eau se laissera tomber sur le ventilateur tangential et cause rleau à l'éclaboussure dehors à partir de l'unité d'intérieur.

• Débranchez votre apparéil et coupe l'interrupteur pendant le nettoyage parce que la haute vitesse de l'évantail qui est à l'intérieur de l' apparéil, peut poser un danger.

• Coupez l'interrupteur lors que l'appareil n'est pas en marche pour une longue période.

• Ne montez pas sur l'appareil d'extérieur et ne posez aucun objet dessus.

• Ne posez aucun récipient d'eau tel qu'un vase sur l'appareil d'extérieur afin d'éviter tout contact avec l'eau. L'eau pourrait endommager l'isolant à l'intérieur de l'appareil et causeur un court-circuit.

• Ne mettez pas de plantes directement sous l'arrivée d'air car ceci est mauvais pour vos plantes.

• Lorsque vous utilisez votre apparéil avec portes et fenêtres ouvertes, (l'humidité est toujours supérieure à 80%) et avec le volet d'air pousse vers le bas ou bougeant automatiquement pour une période prolongée, l'eau va se condenser sur le volet d'air et gouttera. Ceci endommagera vos meubles. C'estpourquoi il est recommendé de ne pas utiliser l' apparéil dans de telles conditions pendant un long moment.

• Lorsque la chaleur régnant dans la pierce dépasse la capacité de refroidissement ou de chauffage de l'unité (par exemple : Nombreuses personnes entrant dans la pierce, utilisation d'appareils de chauffage, etc.), la température programmes ne peut pas être atteinte.
• Cet apparéil n'est pas destiné pour l'utilisation par les petits enfants ou les personnes infirmes à moins qu'ils sont suffisamment superviseés par une personne responsable pour s'assurer qu'ils peuvent l'utiliser bien.
• Les petits enfants devraient être supervisedes pour garantir qu'ils ne jouent pas avec l'appareil.

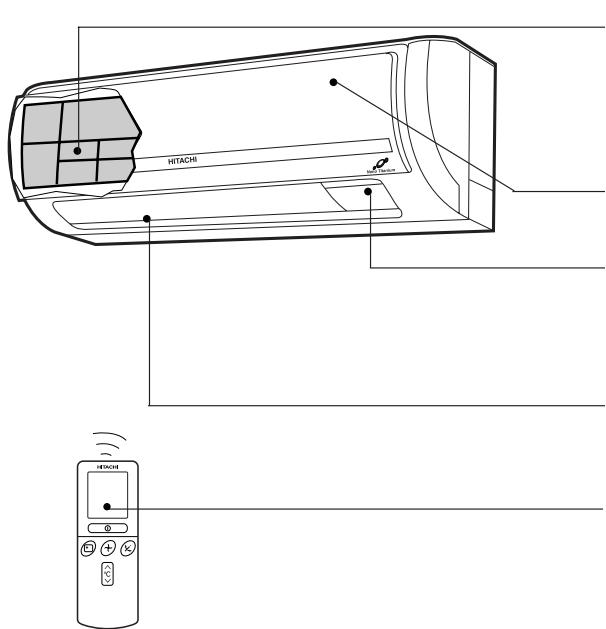

APPAREIL D'INTÉRIEUR

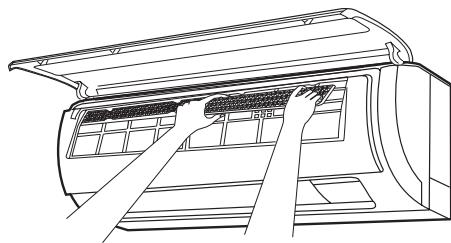

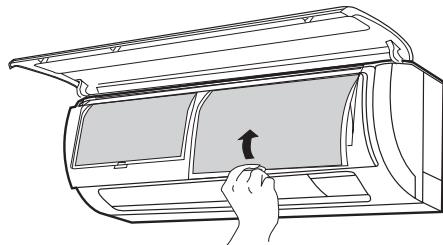

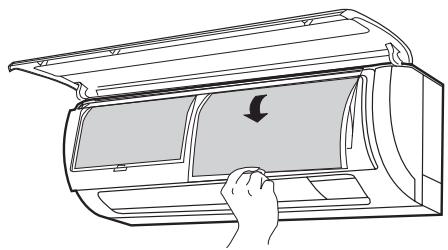

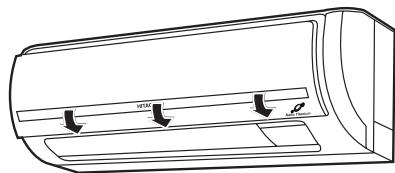

Filtre Å Air

Afin d'empêcher la poussière de pénétrer dans l'appareil d'intérieur.

(vous référer à la page 73)

Grille frontale

Clignotants De L'appareil D'intérieur

Clignotant lumineux indiquant les conditions d'utilisation. (vous reférer à la page 57)

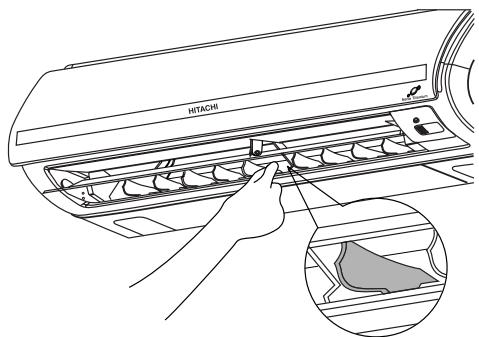

Volet Horizontal · Volet Vertical (Sortie D'Air)

(vous référer à la page 68)

Telecommande

Pour envoyer un signal d'utilisation à l'appareil d'intérieur, pour faire fonctionner les deux apparéils. (vous reférer à la page 58)

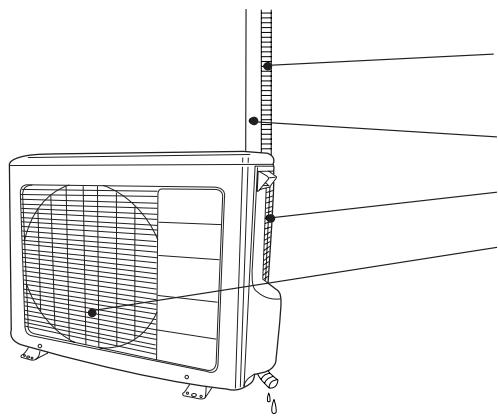

UNITE D'EXTÉRIEUR

Tuyau D'écoulement

L'eau condensée est evacuée vers l'extérieur.

Entrée D'air (Derriere, Côté gauche)

Sortie D'Air

NOM DU MODELE ET DIMENSIONS

MODELE	LONGUEUR (mm)	HAUTEUR (mm)	PROFONDEUR (mm)
RAS-S18H2	780	280	215
RAC-S18H2	850	650	298

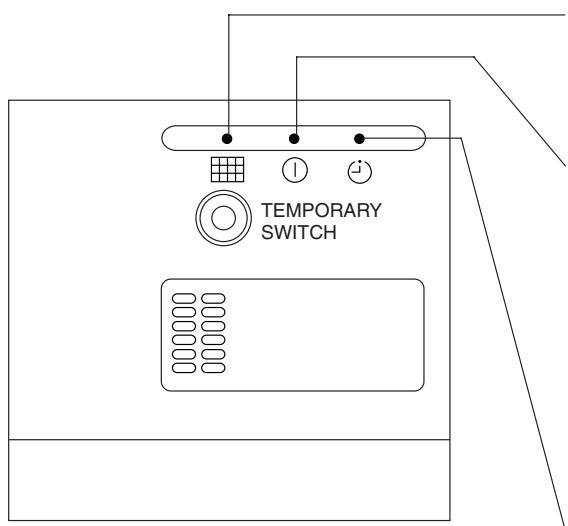

CLIGNOTANTS DU CLIMATISEUR

TÉMOIN FiltRE

L'appareil ayant fonctionné pendant 100 heures, le témoin FILTRE s'allume pour signaler qu'il est temps de procéder à l'entretien du filtré.

LAMPE DE FONCTIONNEMENT

Cette lampe s'allume lors du fonctionnement de l'appareil. La lampe d'opération s'allume lors qu'elle seCHAFFE dans ces cas suivants:

(1) Lors d'une préchauffage
Pour environ 2-3 minutes après le commencement.
(2) Lors d'une décongellation
Le dégivrage sera exécuté environ une fois toute les une heures où le gel forme sur sur l'échangeur de chaleur de l'unité extérieure, pendant 5-10 minutes chaque fois.

LAMPE DE MINUTERIE

Cette lampe est allumée lorsque la minuterie est utilisée.

INDICATEUR MODE DE FONCTIONNEMENT

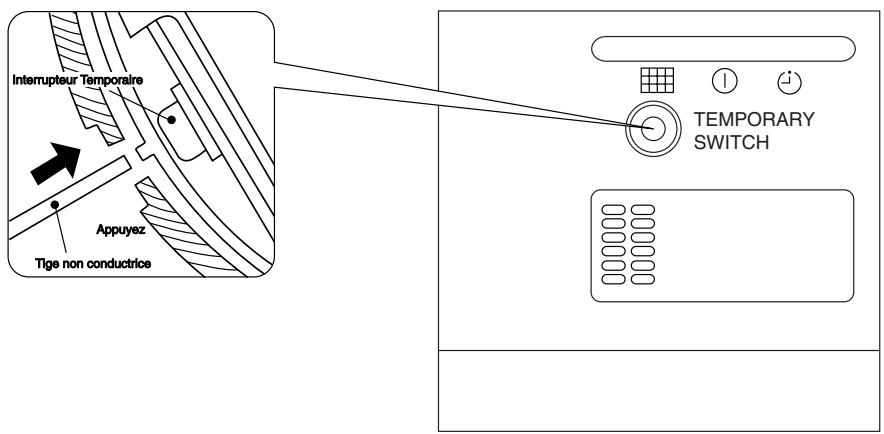

INTERRUPTEUR TEMPORAIRE

Utilisez cet interrupteur pourmettre en route ou arreter l'appareil lorsque la telecommande ne marche pas. [Utilizez une tige non conductrice comme un cure-dent]

• L'interrupteur-temporaire déclenché le fonctionnement de l'appareil dans le mode sélectionné précédemment.
• Lorsque l'utilisation se fait en poussant l'interrupteur-temporaire après que l'appareil soit arrêté, lorsqu'il est remis en marche, le fonctionnement se fait en mode automatique.

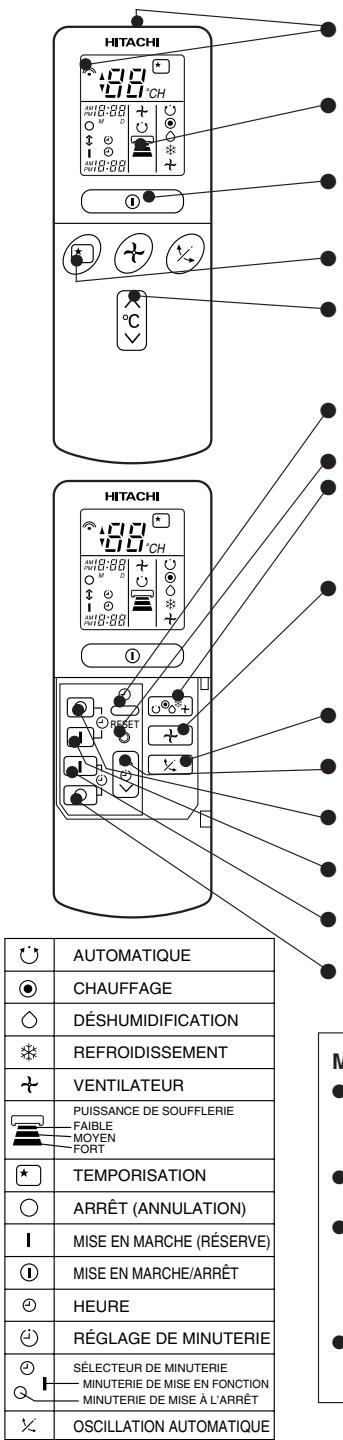

BOITIER DE TELÉCOMMANDE

• Il permet de commander l'appareil interieur. La limite de distance est d'environ 7 métres.

Si l'éclairage interieur du domicile est place sous gestion électronique, il se peut que la portée utile des signaux de télécommande soit plus courte.

Ce dispositif peut etre fixe au mur à l'aide des accessoires fournis a cet effet. Avant de le fixer, vérifier que l'appareil interieur peut etre controle par le boitier de telecommande.

• Manipuler la télécommande avec beaucoup de précaution. Sa capacité de transmission des signaux peut être compromise si elle tombe ou se mouille.

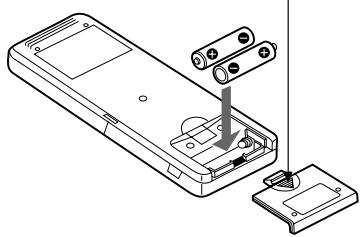

• ÀpRES avoir mis des piles neuves dans la télécommande, l'unité met environ 10 secondes avant de répondre aux commandes et de fonctionner.

Fenêtre d'émission des rayons/signe de transmission

Diriger le boîtier de télécommande vers l'appareil interieur pour contrôler ses fonctions. Le signe de transmission des signaux infrarouges clignote pendant la transmission.

Afficheur

Il fait apparaitre la température interieure de la pierce qui a été seLECTIONnée avec l'heure normale, les rédlages horaires, la fonction choisie et la puissance de circulation.

Touche MISE EN MARCHE/ARRET

Appuyer sur cette touche pourmettre l'appareil en marche.

Une seconde pression de la touche l'arrête.

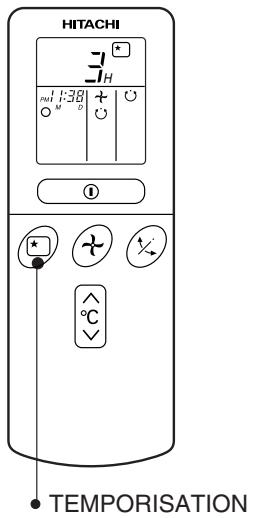

Touchede temporisation

Se servir de cette touche pour régler la minuterie de temporisation.

Touches de réglage de température

Se servir de ces touches pour augmenter ou diminuer le réglage de température. (Le fait d'appuyer et d'immobiliser la touche en position bajo provoque un changement rapide des indications.)

Touché de réglage horsaire

Se servir de cette touche pourmettre à l'heure et contrôler l'heure actuelle.

Touches de remise à zéro

Touche de sélection de mode de fonctionnement

Se servir de cette touche pour selectionner le mode de fonctionnement. À Ú chaque pression exercée, le mode change successivement de la façon suivante: © à Ø et de * à † et avec un retour au premier mode indiqué.

Touché de réglage de pulsissance de soufflierie

Ce réglage cale l'intensité de circulation. À chaque fois que cette touche est pressée, l'intensité de circulation change successivement de la façon suivante:

(AUTO) à (HI) à (MED) à (LOW) (Cette touche sert à seLECTIONner la vitesse ideale ou désirée pour le ventilateur, quel que soit le mode de fonctionnement.)

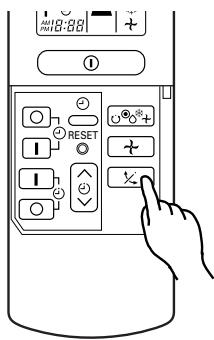

Touche d'oscillation automatique

Assure un contrôle sur l'angle d'orientation du déflecteur d'air horizontal.

Touchede minuterie

Se servir de ces touches pour régler la minuterie.

Touché de mise à l'arrêt

Permet de désirir l'heure à laquelle l'appareil doit s'arrête.

Touché de mise en fonction

Permet deCHOISIR I'Heure a laquelle I'appareil doit enter en fonction.

Touché de réservation

Résservation de réglage horaire.

Touched'annulation

Réservation de durée d'annulation.

Mesures de précaution relatives à l'utilisation de l'appareil

• Ne jamais laisser le boitier de télécommande dans les endroits suivants.

En plein soleil.

• Près d'un appareil de chauffage.

• Utiliser delicatement le boitier de télécommande. Ne pas le laisser tomber par terre et lemettre à l'abri de toute aspersion d'eau.

• Dès que l'appareil extérieur s'arrête, il sera maintainu sur arrêt pendant 3 minutes environ (à moins que l'alimentation ait eté coupée puis remise en fonction ou que le cordon d'alimentation ait eté débranchée(puis rebranchée).

Cette disposition a pour but de protéger l'appareil, mais ne signifie nullement qu'il est en panne.

• Il est possible que l'appareil cette de fonctionner et reste arrêté pendant au moins 3 minutes à des fins de protection si la touche de selection de mode a été pressée en cours de fonctionnement.

Remise à zéro automatique des commandes

Lorsque le courant est rétabli après une coupure, l'appareil se remet à fonctionner automatiquement selon le mode et la direction du courant d'air choisis precedemment. (Parce que le fonctionnement n'a pas été arrêté à l'aide de la télécommande.)
- Mettre l'interruptionur sur OFF si I'on ne veut pas que I'appareil se remette à fonctionner quand le courant électrique sera rétabli. Quand l'interruptioneur est de nouveau sur ON, I'appareil se remet à fonctionner automatiquement avec la direction du courant d'air sélectionnée précédemment.

Remarque: 1. Si vous n'avez pas besoin de la commande automatique de relancement, consultez svp votre consignataire ou OFF par la télécommande.
2. La remise à zéro automatique des commandes n'est pas disponible quand les fonctions Programmateur ou Nuit sont activées.

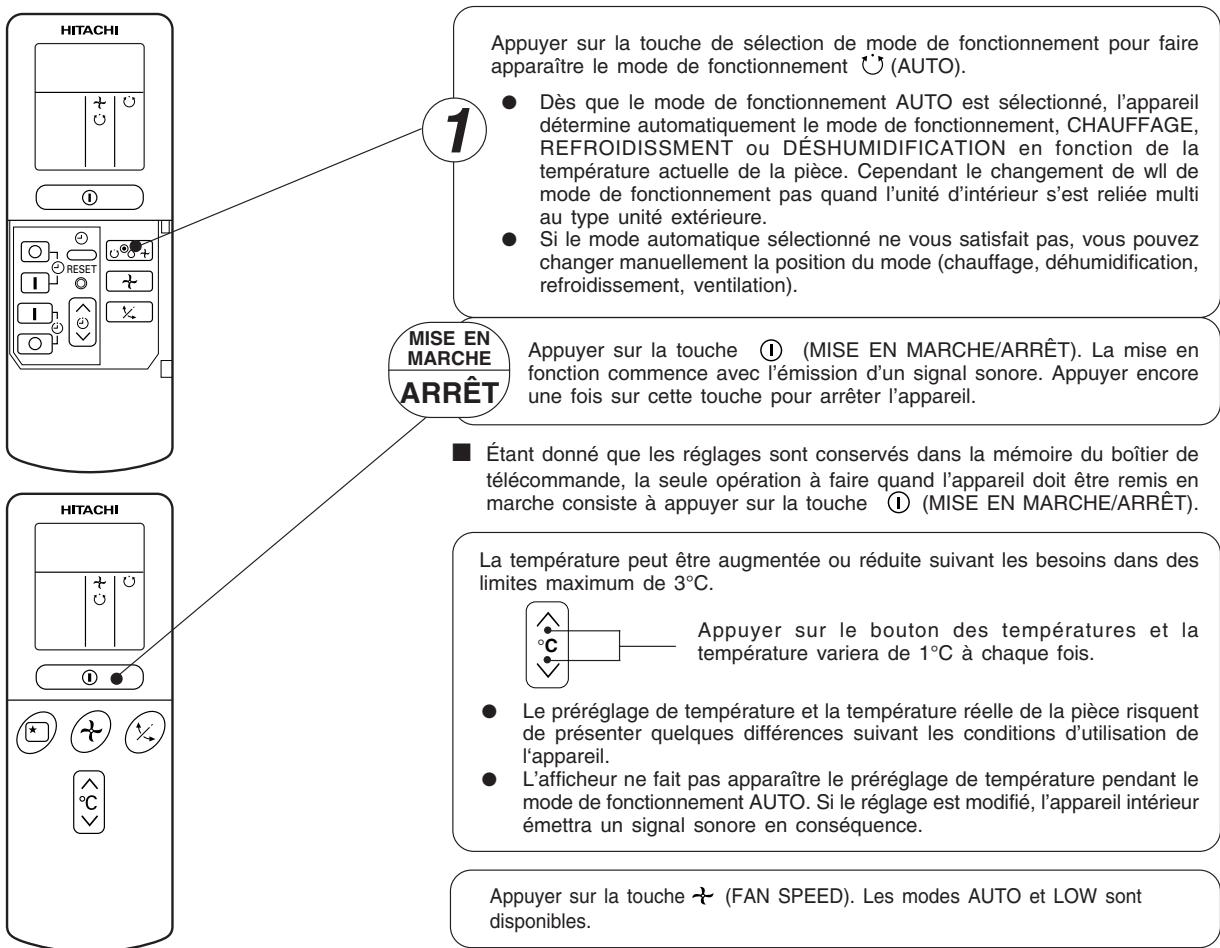

FONCTIONNEMENT AUTOMATIQUE

L'appareil déterminé automatiquement le mode de fonctionnement, CHAUFFAGE, REFROIDISSMENT ou DÉSHUMIDIFICATION en fonction de la température actuelle de la piece. Le mode d'opérationChoisi change lorsque la température de la pièce varie. Cependant le changement de wll de mode de fonctionnement pas quand l'unité d'intérieur s'est reliée multi au type unité extérieure.

• L'appareil peut être commuté en mode de fonctionnement de mode chauffage quand la température extérieure est inférieure à 21^ . Quand il fait chaud (quand il fait plus de 21^ à l'extérieur), le mode de fonctionnement de mode de chauffage risque de ne pas entraer en fonction par mesure de protection de, l'appareil.
• Aux commandent pour gardent fiabilite des dispositif, plaire usage ce dispositif audessus -15°C des outdoor tempereature.

Étant donné que les réglages sont conservés dans la mémoire du boîtier de télécommande, la seule opération à faire quand l'appareil doit être remis en marche consiste à appuyer sur la touche ① (MISE EN MARCHE/ARRÉT).

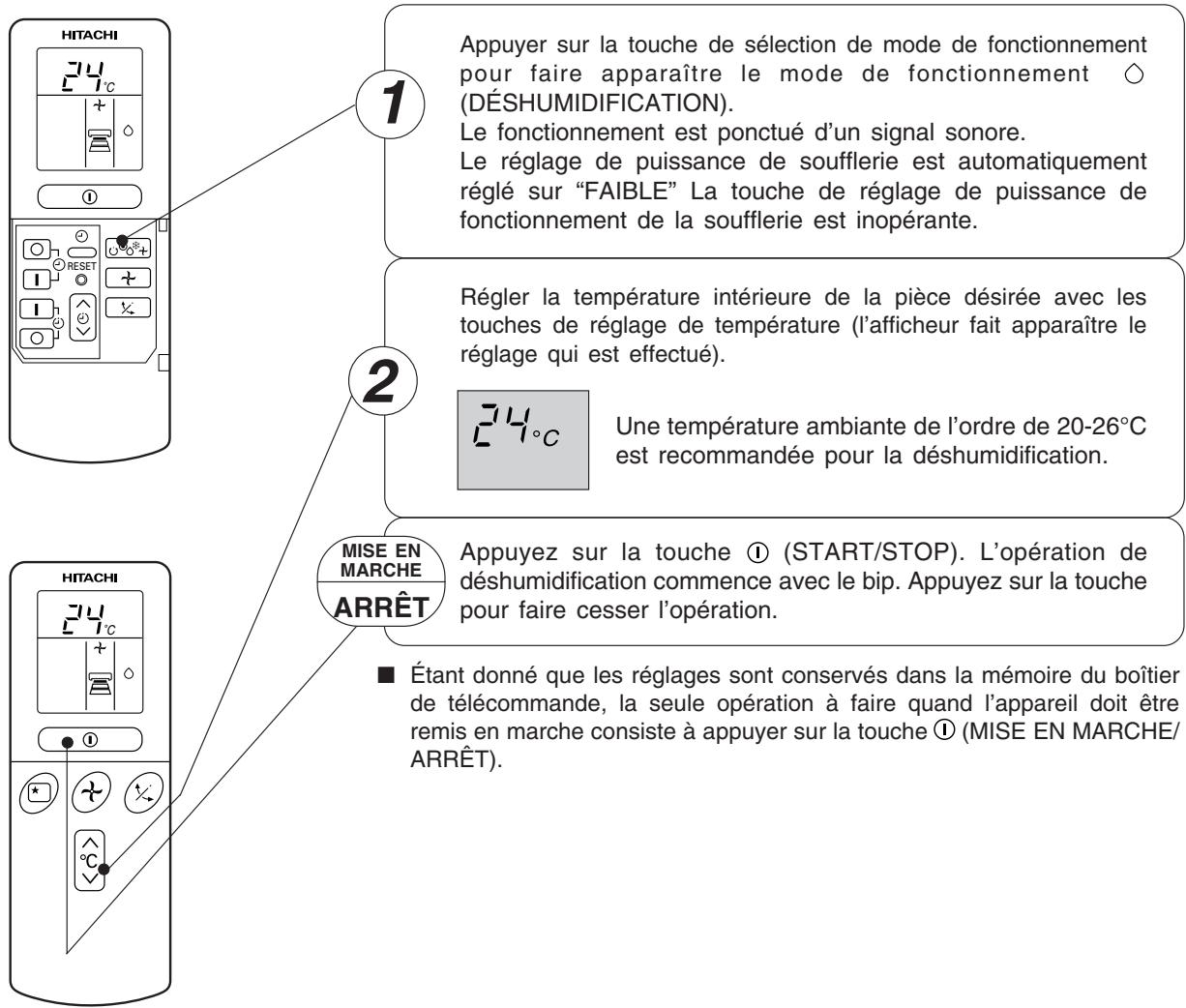

L'appareil peut être utilisé pour commander une déshumidification quand la température interieure de la piece est supérieure à 16^ . Quand la température est inférieure à 15^ , la fonction de déshumidification ne peut pas être appliquée.

Fonction de déshumidification

La fonction de déshumidification est executée suivant le réglage de température de la piece. Quand la température interieure de la piece est plus haute que la température préréglee: L'appareil entreprises une déshumidification de l'air interieur de la piece tout en ramenant la température de la piece au niveau du prêrglage.

Quand la température interieure de la piece est plus BASSE que la température préreglee: L'appareil entreprendra une déshumidification de l'air interieur de la piece avec un réglage de température interieure de la piece légèrement inférieur à la température actuelle de la piece,quel que soit le réglage de température qui a été fait.

La fonction cesse (l'appareil interieur ne pulse plus d'air dans la piece) dés que la tempéature interieure de la piece est plus BASSE que la tempéature préréglée.

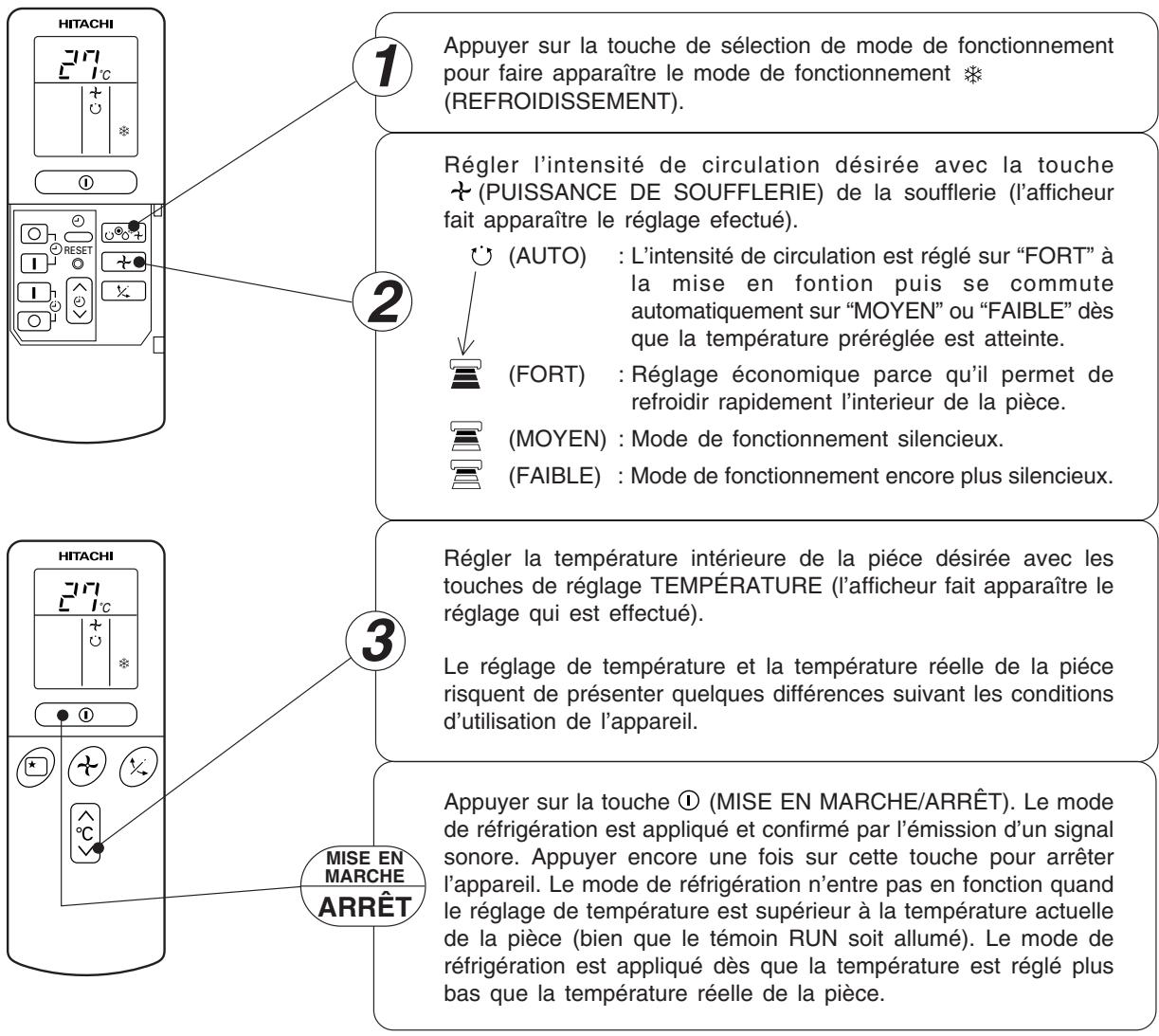

L'appareil peut être utilisé en mode de réfrigération quand la température extérieure se situe entre -10 et 43^ .

Si le taux d'humidité interieur est particulièrement élevé (supérieur à 80% ), une formation de gel risque de se produit sur la grille de refoulement d'air de l'appareil interieur.

Étant donné que les réglages sont conservés dans la mémoire du boîtier de télécommande, la seule opération à faire quand l'appareil doit être remis en marche consiste à appuyer sur la touche ① (MISE EN MARCHE/ARRÉT).

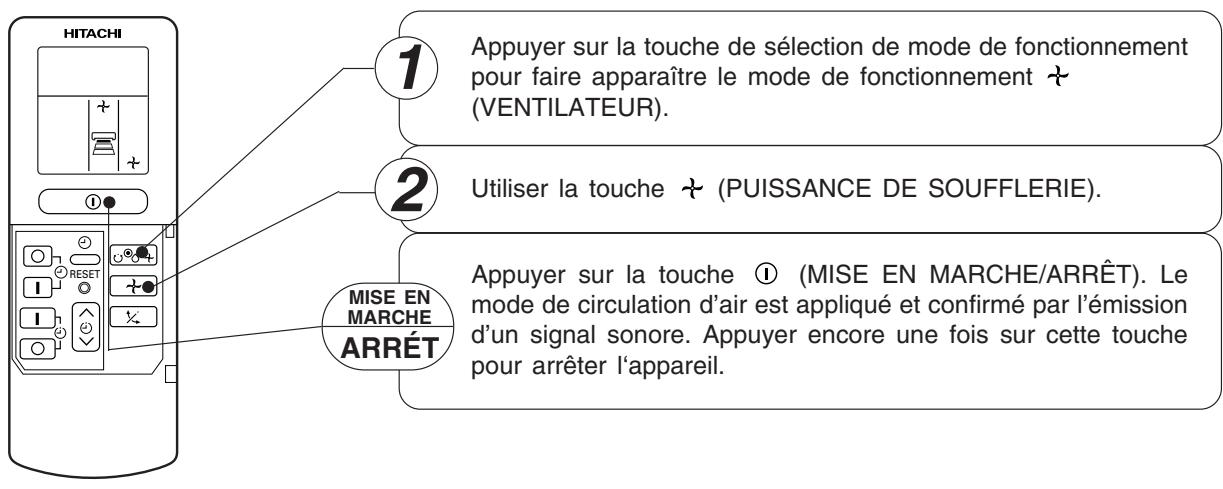

Il est également possible de se servir de l'appareil comme d'un simple apparéil de circulation d'air. Choisir cette fonction pour assécher l'air interieur de l'appareil interieur quand l'éta est terminé.

VITESSE DE FONCTIONNEMENT DE VENTILATEUR (AUTOMATIQUE)

Lorsque le mode de fonctionnement automatique de ventilateur est regle en mode de refroidissement/chauffage:

Cas du mode de chauffage

· La vitesse de fonctionnement du ventilateur changera automatiquement en fonction de la température de l'air pulsé. · Lorsqu'il y a une grande différence entre la température ambiente et la température de réglage, le ventilateur commence à tourner à grande vitesse (HI). · Lorsque la température ambiente atteint la température de réglage, la vitesse du ventilateur passée automatiquement sur LOW (lent).

Cas du mode de refroidissement

· Lorsqu'il y a une grande différence entre la température ambiente et la température de réglage, le ventilateur commence à tourner à grande vitesse (HI). · Dès que la température ambiente de la piece atteint la température prérégée, le mode de fonctionnement de refroidissement qui fait varier la vitesse de fonctionnement du ventilateur et la température de la piece de façon à Broker des conditions de fonctionnement optimes et un refroidissement optimal et sain dans la piece serait exécuté.

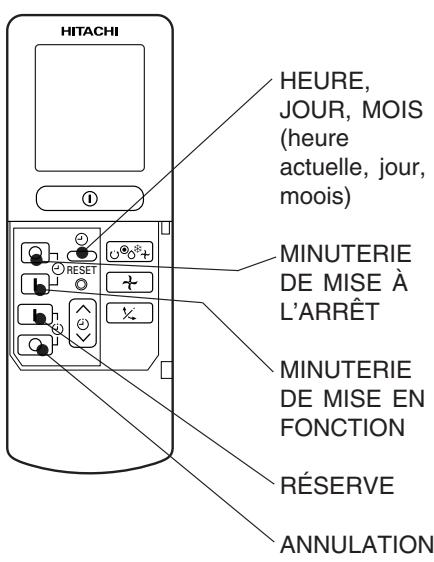

Heure, jour, mois

Après avoir remplaça les piles;

1 Introduire le mois et le jour avec la touche de réglage de minuteserie.

Minuterie de mise à l'arrêt

1 Appuyer sur la touche (minuterie de mise à l'arrêt). Le signe (arrêt) clignote dans l'afficheur.

Il est possible de faire un préréglage de mise à l'arrêt de l'appareil à l'heure actuelle.

Minuterie de mise en fonction

L'appareil se mettra en marche à l'heure prérgée

1 Appuyer sur la touche (minuterie de mise en fonction) pour que le signe (mise en fonction) clignote dans l'afficheur.

Minuterie de mise en fonction/ mise à l'arrêt

L'appareil enterra en fonction (s'arrêtera) et s'arrêtera (enterra en fonction) aux heures prêrgées.
- La commutation se produit tout d'abord pour l'heure préréglée qui apparait en premier.
La flèche qui apparait dans l'afficheur indique dans quel ordre les opérations de commutation se déroulent.

1 Appuyer sur la touche (minuterie de mise à l'arrêt) pour que le signe (arrêt) clignote.

2 Introduire l'heure de mise à l'arrêt avec la touche de minuterie. Appuyer sur la touche (réservation).

3 Appuyer sur la touche (minuterie de mise en fonction) pour que le signe (arret) clignote et que le signe (mise en fonction) clignote.

Comment annuler une programmation

Diriger la fenêtre de transmission des signaux du boîtier de télécommande vers l'appareil interieur et appuyer sur la touche (ANNULATION).

La marque (RÉSERVE) s'éteint en même temps qu'un signal sonore est émis et le témoin (MINUTERIE) s'éteint aussi dans l'appareil interieur.

MESURE DE PRECAUTION

Un seul mode de minuterie peut être utilisé à la fois: mise à l'arrêt, mise en fonction et mise en fonction/mise à l'arrêt.

2 Appuyer sur la touche (HEURE)..

3 Introduire l'heure avec la touche de réglage de minuterie.

4 Appuyer encore une fois sur la touche (HEURE).

Exemple: L'heure actuelle est 13h30.

L'indication hora disparait automatiquement dans la 10 seconde qui suit.
Appuyer deux fois de suite sur la touche ① (HEURE) pour vérifier l'heure qu'il est.

Ceci termine les opérations de mise à l'heure de l'horloge.

2 Introduire l'heure de mise à l'arrêt avec la touche de minuterie.

3 Diriger la fenêtre de transmission des signaux du boitantier de télécommande vers l'appareil interieur et appuyer sur la touche (RÉSERVE). La marque (ARRÉT) s'allume au lieu de clignoter et la marque (RÉSERVE) s'allume. Un signal sonore est émis et le témoin (MINUTERIE) s'allume dans l'appareil interieur.

Exemple:L'appareil s'arrertera a 23h00.

Ceciclineusreglagesde misea l'arretde l'appareil parminuterie d'arrêt.

2 Introduire l'heure de mise en fonction avec la touche de minuteserie.

3 Diriger la fenêtre de transmission des signaux du boîtier de télécommande vers l'appareil interieur et appuyer sur la touche | (RÉSERVE). La marque | (MISE EN FONCTION) s'allume au lieu de clignoter et la marque © (RÉSERVE) s'allume. Un signal sonore est émis et le témoin © (MINUTERIE) s'allume dans l'appareil interieur.

Example:

Le appeareil s'allumera à 7,00 heures du matin.

Ceci condule les réglages de mise en fonction de l'appareil par miniterie de mise en fonction.

4 Introduire l'heure de mise en fonction avec la touche de minuteserie.

5 Diriger la fenêtre de transmission des signaux du boîtier de télécommande vers l'appareil interieur et appuyer sur la touche | (RÉSERVE). La marque | s'allume au lieu de clignoter et la marque © (RÉSERVE) s'allume. Un signal sonore est émis et le témoin © (MINUTERIE) s'allume dans l'appareil interieur.

Example:

Le apparèil s'éteindra à 10,30 P.M. et il sera allumé à 7,00 heures du matin.

Ceci incluse les réglages de mise en fonction/d'arrêt de l'appareil par minutese de mise en fonction/d'arrêt.

• La minuterie peut être utilisé de trois façon différentes: en minuterie de mise à l'arrêt, en minuterie de mise en fonction et en minuterie marche/arrêt (arrêt/marche). Mettre d'abord l'horloge à l'heure parce que ce réglage sert de référence.
• Étant donné que les réglages horaires sont conservés dans la mémoire du boîtier de télécommande, la seule opération qui vous incombe pour réutiliser les réglages horaires actuels consiste à appuyer sur la touche I (RÉSERVE).

Mettre tout d'abord l'horloge à l'heure car son réglage sert de ↔reference par la suite (se reporter aux pages pour obtenir de plus amples détails sur la ♀con de prendre l'horloge à l'houre). Appuyer sur la touche (TEMPORISATION) pour que les indications de l'afficheur changent de la ♀con suivante.

Mode	Indication
Minuterie de temporisation	→1 heures →2 heures →3 heures →7 heures →Annulation de la fonction minuterie de temporisation←

Minuterie de temporisation: L'appareil interieur fonctionnera pendant le nombre d'heuresprogramme (1, 2, 3 ou 7) puis s'arrête. Diriger la fenetre de transmission des signaux du boîtier de télécommande vers l'appareil interieur et appuyer sur la touche . Les renseignements relatifs à la minuterie apparaissent dans le boîtier de télécommande.

Le témoin MINUTERIE ② s'allume en même temps qu'un signal sonore est émis de l'appareil interieur.

Dès que la fonction de minuterie de temporisation a été régée, l'afficheur fait apparaitre l'heure de mise à l'arrêt.

Exemple: Quand un réglage de 3 heures estprogrammé à la minuterie de temporisation à 23h38, l'heure de mise à l'arrêt sera 2h38.

L'appareil interieur s'arrête par l'intérimédiaire de la minuterie de temporisation puis se mettra en fonction par l'intérimédiaire de la minuterie de mise en fonction.

1 Faire les réglages de la minuterie de mise en fonction.
2 Appuyer sur la touche (TEMPORISATION) et faire les réglages nécessaires de la minuteurie de temporisation.

Pour chauffer:

Dans ce cas, l'appareil s'arrête dans 2 heures (à 1h38) et se mettra en marche tout pour que la température prérgée soit presque atteinte le lendemain matin à 6 heures

Comment annuler une programmation

Diriger la fenêtre de transmission des signaux du boîtier de télécommande vers l'appareil interieur et appuyer sur la touche (ANNULATION).

La marque (RESERVE) s'esteint en meme temps qu'un signal sonore est emis et le témoin (MINUTERIE) s'esteint aussi dans l'appareil interieur.

Explication relative à la minuterie de temporisation

L'appareil contrôle l'intensité de circulation et la température interieure de la piece en mode automatique de façon à assurer à la fois un fonctionnement silencieux et approprié à la santé de l'utilisateur.

MESURE DE PRECAUTION

• Vous ne pouvez pas activer le minuteur de mise en veille si la date ou l'heure en cours n'a pas ete reglee auparavant.
• Si vous reglez le minuteur de mise en veille après le minuteur eteint-, allumé/ eteint- ou eteint/allumé, le minuteur de mise en veille s'activera au lieu du minuteur eteint-, allumé/eteint- ou eteint/allumé.
• Aucun autre minuteur ne peut être régle tant que le minuteur de mise en voille est actif.
• Une fois que la minuterie de nuit atteint son terme, veuillez appuyer de nouveau sur le bouton du sommeil. La minuterie se règle alors sur le dernier réglage.
• La minuterie de nuit fonctionne une seule fois.

Le réglage d'orientation de l'air conditionné.

Le déflecteur d'air horizontal est régé automatiquement sur l'angle qui convient à chaque mode de fonctionnement. Le déflecteur peut oscillator constamment de haut en bas et peut être régé sur un angle donné en appuyant sur la touche “ × (AJUSTEMENT AUTOMATIQUE)”.

• Si la touche "X" (AJUSTEMENT AUTOMATIQUE) est appuyée une fois, le volet horizontal d'air rouge de bas en haut. Si la touche est appuyée à nouveau, le volet s'arrête à la position présente. Quelques secondes sont requises avant que le volet ne se mette à bouger (6 secondes).
• Le déflecteur d'air horizontal doit être utilisé seulement dans la limite de réglage comme c'est montré à droite.
• Quand le mode de fonctionnement est interoupu, le déflecteur d'air horizontal se déplace et s'arrête dans la position de fermeture de l'échéppement d'air.

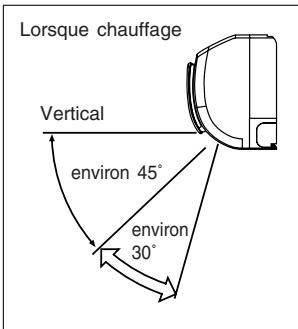

A ATTENTION

Lors du refroidissement, ne laissez pas le volet horizontal d'air bouger trop longtemps. De l'eau pourrait se condenser sur le volet horizontal et goutter.

Ajustement de l'air conditionné vers la gauche ou la droite.

Tenez le volet d'air vertical comme indiqué sur la figure et ajustez l'air conditionné vers la gauche ou la droite.

1 Retirer le couvercle en procedant de la façon représentée sur l'illustration ci-contre et retarder les piles usées.

2 Installer des piles neuves. Le sens dans lequel les piles sont disposées doit correspondre aux repères qui se trouvent dans le boîtier de télécommande.

ATTENTION

1. Ne jamais mélanger des piles usées et des piles ni des piles de différentes marques.
2. Retirer les piles du boîtier de télécommande quand celui-ci est appelé à ne pas être utilisé pendant deux ou trois mois.

Appuyer sur le couvercle et le faire coulisser en agissant dans la direction indiquée par la flèche.

Température De La Piece Appropriée

A Avertissement

Une température trop
basse est mauvaise
pour la santé et
favorise le gaspillage
d'énergie.

Installez des rideaux ou des volets

Il est possible de réduire l'entrée de la c h a l eur extérieure en instant rideaux ou volets.

Ventilation

A Avertissement

Ne fermez pas la pierce pendant trop longtemps. A l'occasion, ouvre la porte et les fenêtres

pour renouveler l'air dans la piece.

Utilisation efficace de la minuterie

La nuit, veuillez utiliser le mode de fonctionnement de OFF ou ON minuterie en même temps que la minuterie de revelim matin. Cela vous permettra d'avoir une température de chambre agreable. Veuillez utiliser la minuterie efficacement.

N'oubliez pas de nettoyer le filtré à air

Un filtré à air poussiéreux réduit le volume d'air et l'efficacité du refroidissement. Pour empêcher tout gaspillage d'énergie, veuillez nettoyer votre filtré toutes les deux semaines.

Assurez-vous qu'une température appropriée est sélectionnée pour les bébés et les enfants

Soyez prudent avec la température de la pièce et la direction de l'arrivée d'air, lorsqu'un bébé, un enfant, ou une personne âgée est present.

L'air Conditionné Et Les Sources De Chaleur Dans La Pièce

Attention

Si la quantité de chaleur dans la pièce surpasse de beaucoup la capacité de refroidissement du climatiseur (par exemple, plus degens entrant dans la pièce, utilisant des apparéils de chauffage et etc,) la température sélectionnée ne peut être atteinte.

Utilisation Interrompue Pendant Une Longue Période De Temps

Lorsque l'appareil d'intérieur n'est pas utilisé pendant une longue période de temps, veuillez couper le courant général. Si le courant général est sous utilise, l'appareil d'intérieur consommera à peu après 8W pour contrôler le circuit même en mode "ARRÉT".

En Cas D'éclair

A Avertissement

Pour protéger l'appareil en cas d'éclairs, veuillez arrêtér d'utiliser l'appareil etsterolir la prise du courant.

Interférence Des Produits Électriques

A Attention

Pour éviter l'interférence de bruit, placez svp l'unité d'intérieur et son contrôle à distance au leat 1m loin des produits electical.

A ATTENTION

Seuls des personnes agreées sont autorisées à s'occuper du nettoyage et de l'entretien. Avant de nettoyer, arrêtez toute opération et débranchez l'appareil de la prise.

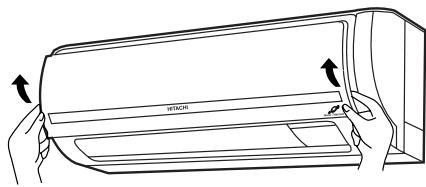

1) Ouvrez le panneau frontal.

• Tirez le panneau frontal en tenant les deux extrémités des deux mains.

Enlevez les filtres.

• Poussez vers le haut pour déclencher les attaches et retirez le filtre.

3 Le fait d'attacher l'air nettoyant des filtres au filtr.

• Attachez l'air nettoyant des filtres à la chrpente en en comprimant doucement cela les deux cots et liberation après l'insertion dans la charpente de filtrte.

ATTENTION

Ne tournier pas l'air nettoyant le filtrte comme il peut provoquer le dommage à la structure.

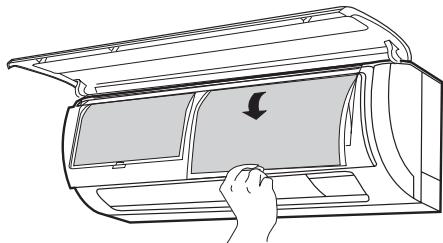

4 Attachez les filtres.

• Attachez les filtres en vous assurant que la surface indiquant "FRONT" est bien tournée vers l'avant.
• Àprous attachement des filtres, poussez le panneau frontal à la position marquée de trois flèches, comme la figure l'indique, et fermez-le.

MESURE DE PRECAUTION:

• En enlevant l'air nettoyant des filtres, suivez s'il vous plaît les susdits filtres.
• La capacité se refroidissant est légèrement affaiblie et la vitesse se refroidissant devient plus lent quand l'air nettoyant des filtres est utilisé. Ainsi mettez la vitesse de fan "à HAUT" en l'utilisant dans cette condition.
• Air nettoyant des filtres n'est pas lavable et peut être utilisé depuis 1 an. Le nombre pour cet air nettoyant le filtré est . S'il vous plaît utiliser ce nombre d'ordonner quand vous pouze le renouveler.
• Ne faites pas marcher le climatisationur sans filtr. La poussiere entreamait à l'intérieur du climatisationur et entrainerait des pannes.

A ATTENTION

Seuls des personnes agreées sont autorisées à s'occuper du nettoyage et de l'entretien. Avant de nettoyer, arrêtez toute opération et débranchez l'appareil de la prise.

1. FILTREÀAIR

Nettoyez le filtrte car il attrappe la poussière presente dans la piece. Au cas où le filtrte à air est plein de poussière, le flux d'air diminuera et la capacité de refroidissement en sera réduite. De plus, l'appareil deviendra bruyant. Veuillez vous assurer que vous nettoyez le filtrte suivant la méthode décrite ci-dessous.

PROCEDURE

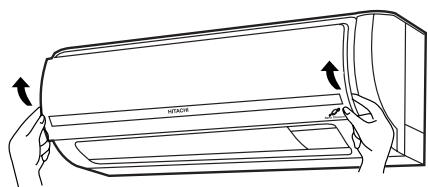

1 ) Ouvrez le panneau frontal et retirez le filtre

Levez gentiment et retirez le filtrre nettoyant et désodorisant du cadre du filtrre à air.

2 Poussière À vide du filtré à air et l'air nettoyant le filtré en utilisant un aspirateur. S'il y a trop de poussière vincent seulement sous l'eau de robinet courante et le brossent doucement avec une Brosse de poil molle. Permettez au filtré de vous sécher dans l'ombre.

3 - Réinsérer l'air nettoyant le filtré à la charpente de filtré. Mettez le filtré avec la marque "de DEVANT" faisant face au front et à la fente eux dans l'état original.

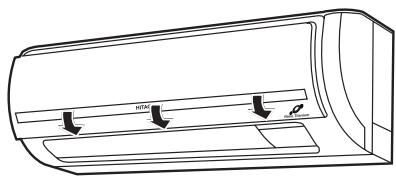

• Àprous attachment des filtres, poussez le panneau frontal à la position marquee de trois flèches, comme la figure l'indique, et fermez-le.

MESURE DE PRECAUTION:

• L'air nettoyant le filtré devrait être nettoyé chaque mois ou plus bientôt si le chargement évident se produit. Quand les heures supplémentaires utilisées, il peut desser ré sa fonction désodorisante. Pour la performance maximum, il est recommendé de le replacer chaque année selon les exigences d'application.

ATTENTION

• Ne lavez pas avec de l'eau chaude à plus de 40^ . Le filtré rétrécirait.
• Lorsque vous le lavaz, secouez les gouttelettes d'eau complètement et laissez le sécher à l'ombre; ne pas exposer au soleil. Le filtrer rétrécirait.
• N'utiliser pas de détsersif sur l'air nettoyant le filtré comme un détsif peut détiériorer le filtré la performance électrostatique.

2. Panneau frontal labile

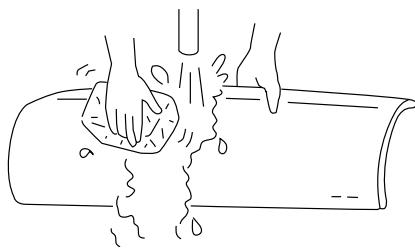

• Retirez le panneau frontal et lavez à l'eau claire. Nettoyez la grille d'aspiration avec un épouge doux. Nettoyez soigneusement la grille d'aspiration avec l'eau propre surtout après l'utilisation de détergent neutre.
• Lorsque le panneau frontal n'est pas retire, essuyez-le à l'aide d'un chiffon doux et sec. Essuyez la télécommande à l'aide d'un chiffon doux et sec.
• Essuyez soigneusement tout eau. Si les indicateurs ou le receivevoir des signaux de l'appareil d'intérieur est mouillé, cela donnera des problèmes.

Méthode de retrait du panneau frontal
Il faut tener la grille d'aspiration avec les deux mains pour la faire détacher ou attacher.

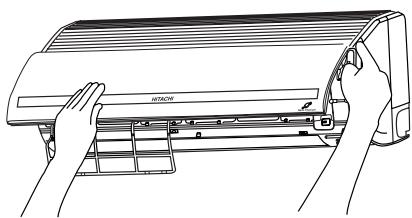

Retrait du panneau frontal

• Lorsque le panneau frontal est entièrement ouvert des deux mains, puissez le bras droit vers l'intérieur pour le relâcher, et en fermant le panneau frontal légèrement, soulevez-le vers l'avant.

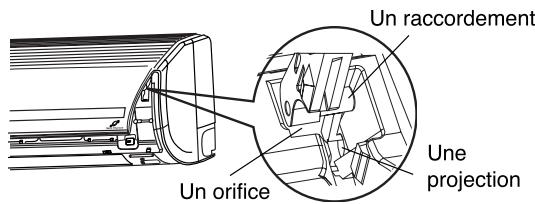

Attachment du panneau frontal

• Déplacez les projections sur le gauche et droit en mettant aux raccordements d'appareil et faire entrez ces projections dans les orifices fermement.

A ATTENTION

• Il ne faut pas verser ou diriger l'eau directement sur l'appareil pendant le nettoyage parceque cela peut causeur un court - circuit.
• N'utilisez jamais l'eau chand (au dessus de 40^ ), le benzène, l'essence, l'acide, le dissolvant ou une Brosse parceque tous cela peutveut endommager la surface en plastique et le recouvrement.

ATTENTION

Seuls des personnes agreées sont autorisées à s'occuper du nettoyage et de l'entretien. Avant de nettoyer, arrêtez toute opération et débranchez l'appareil de la prise.

3. MAINTENANCE APRES UNE LONGUE PERIODE D'ARRÊT

• Mettez le reglage de l'appareil au mode de (REFROIDISSEMENT) a la temperature de 32^ et la vitesse de l'avantail a HI pour une démarche s'il fait beau et le mettez sur sec pour toute la nuit.
• Débranche la prise de courant.

INSPECTION RÉGULIERE

VEUILLEZ VÉRIFIER LES POINTS SUIVANTS TOUS LES SIX MOIS OU TOUS LES ANS. CONTACTEZ VÔTURE VENTEUR SI VOUS AVEZ BESOIN D'AIDE.

1		Est-ce que la ligne de terre est déconnectée ou cassée?
2		Est-ce que le support est sérieusement attaqué par la rouille et est-ce que l'appareil est stable ou mal positionné?
3		La fiche du cable d'alimentation est-elle correctement placée dans la prise? (S'assurer qu'il n'y a pas de mauvais contact entre les deux).

LORSQUE VOUS DEMANDEZ UN SERVICE APRES VENTE, VEUILLEZ VERIFIER LES POINTS SUIVANTS.

CONDITION	VÉRIFIEZ LES POINTS SUIVANTS
Lorsque l'appareil n'est pas en marche	• Le fusible, est-il en bon état? • Le voltage, est-il extrèment évé ou bas? • Est - ce que l'interupteur est sur 'MARCHE'?
Lorsque l'appareil ne refroidit pas efficacement Quand il neCHAFFE pas lieu.	• Le filtré à air est-il propre? • Est - ce que les rayons du soleil chauffent directement sur l'appareil d'extérieur. • Est - ce que le current d'air de l'appareil d'extérieur soit obloque? • Les portes ou les fenêtres, sont-elles ouvertes ou y-a-t-il des sources de chaleur? • La température, est-elle appropriée?

Notes

• Lors d'une utilisation lente et d'un arrêt, les phénomènes suivants peuvent se produit à l'occasion, mais ils ne sont pas totalement inadéquats.
  (1) Un bruit du réfrigérant dans le tuyau de réfrigération.
  (2) Un petit bruit de la case du ventilateur qui refroidit et se rechauffe petit à petit après arrêt.

• Une odeur sera émise par l'appareil car il a tendance à garder les odeurs comme la fumée, les alimentents, les cosmétiques, et ainsi de suite. Aussi, le filtré à air et l'évaporateur doit-ils être nettoyés régulièrement pour réduire les odeurs.

• Veuillez contacter vous vendeur immédiatement si le climatisation ne fonctionne pas normalement après l'inspection ci-dessus. Informez votre agent du modele de votre apparéil, du numéro de série et de la date d'installation. Veuillez aussi l'informer du défaut en question.

• La source d'electrique doit etre branche au voltage regimente si non l'appereil va se cases ou on ne peut pas obteir la capabilite specifie.

Attention:

En demarrant l'appareil, il est possible qu'un changement de la luminosité se manifeste à courte échéance.

Pourtant, c'est un phénomène absolument négligeable qui n'apparait qu'avec les variateurs de luminère.

Il est recommando d'observer les conditions des centrales électriques locales.

Note

• Evitez d'employer le climatiseur de piece pour l'opération de refroidissement quand la température extérieure est en-dessous de 21^ ( 70^ ).

Les températures maximum et minimum recommendées des côtes chauds et froids devraient être en tant que ci-dessous:

		Se refroidissant		Chauffant
		Minimum	Maximum	Minimum	Maximum
D'intérieur	Ampoule sèche °C	21	32	20	27
	Ampoule humide °C	15	23	12	19
Extérieur	Ampoule sèche °C	21	43	2	21
	Ampoule humide °C	15	26	1	15

MEMO
