Type de produit	Disque dur interne
Marque	Hitachi
Modèle	Deskstar 7K80
Capacité typique	80 Go (variable selon version)
Interface	ATA/IDE (40 broches)
Vitesse de rotation	7200 tours/min
Facteur de forme	3,5 pouces
Dimensions (L × l × H)	146 mm × 101,6 mm × 25,4 mm
Poids	Environ 550 g
Alimentation	Connecteur Molex 4 broches (5 V et 12 V)
Cache mémoire tampon	2 Mo (typique)
Fonctions principales	Stockage de données, démarrage du système d'exploitation
Configuration cavaliers	Maître, Esclave, Sélection par câble
Entretien et nettoyage	Aucun entretien nécessaire ; éviter poussière et chocs
Sécurité	Décharges électrostatiques : toucher châssis métallique avant manipulation
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contact SAV Hitachi
Informations générales	Fabriqué aux États-Unis ; garantie constructeur

FOIRE AUX QUESTIONS - DESKSTAR 7K80 HITACHI

Comment installer le disque dur Hitachi Deskstar 7K80 ?

Suivez la procédure fournie dans la notice : sauvegardez vos données, manipulez avec précaution contre les décharges électrostatiques, configurez les cavaliers (Maître/Esclave), connectez le câble ATA/IDE et l'alimentation, montez le disque dans le boîtier, puis installez le système d'exploitation après reconnaissance par le BIOS.

Quels sont les paramètres de cavaliers (jumpers) pour le Deskstar 7K80 ?

Le disque peut être configuré en Maître (port 0) ou Esclave (port 1) selon sa position sur le câble. Consultez l'étiquette du disque pour le schéma exact des cavaliers.

Comment brancher le câble ATA/IDE ?

Reliez le connecteur bleu du câble à la carte mère (port primaire), le connecteur noir au disque configuré Maître, et le connecteur gris au disque Esclave.

Le disque dur n'est pas détecté par le BIOS, que faire ?

Vérifiez les branchements des câbles (alimentation et data), la configuration des cavaliers, et que le BIOS détecte automatiquement le disque. Si le problème persiste, contactez le support Hitachi à l'adresse www.HitachiGST.com/support.

Puis installer le disque en position inclinée ?

Non, le disque doit être monté à l'horizontale ou à la verticale, jamais en inclinaison, pour éviter les vibrations et pannes prématurées.

Quelles précautions prendre contre l'électricité statique ?

Avant de toucher le disque, déchargez l'électricité statique en touchant une partie métallique non peinte du châssis de l'ordinateur, puis maintenez le contact avec le sachet antistatique pendant au moins deux secondes.

Quelle est la capacité maximale supportée par le Deskstar 7K80 ?

Le modèle 7K80 est généralement disponible en versions 40 Go, 80 Go et 120 Go. Vérifiez l'étiquette sur votre disque pour la capacité exacte.

Faut-il formater le disque avant d'installer le système d'exploitation ?

Oui, après détection par le BIOS, vous devez partitionner et formater le disque à l'aide de l'outil de votre système d'exploitation (ex. FDisk sous Windows). Consultez le guide de partitionnement sur le site Hitachi.

Le disque dur est-il compatible avec Windows XP ?

Oui, le Deskstar 7K80 est compatible avec Windows XP et les versions antérieures de Windows. Assurez-vous que votre BIOS le reconnaît.

Comment contacter le support technique Hitachi ?

Visitez le site www.HitachiGST.com/support pour accéder aux FAQ, guides et contacter le service d'assistance.

MODE D'EMPLOI DESKSTAR 7K80 HITACHI

Guide d'installation rapide hitachi deskstar

3.5 pouces ATA/IDE

Ce document contient les instructions d'installation de votre lecteur Hitachi Deskstar sur un ordinateur. Vous pourrez trouver des informations complémentaires à l'adresse www.HitachiGST.com/support

Preparation

IMPORTANT! Sauvegardez toutes vos données avant de lancer l'installation

Précautions de manipulation

Attention : des erreurs de manipulation, des chocs physiques ou des décharges électriques sont les principales causes des pannes prématurées des lecteurs de disque dur.

• Manipulez le lecteur avec précaution pour éviter tout dommage résultant d'un choc ou de vibrations.
• N'ouvrez pas le sachet ESD (décharge électrique) contenant le lecteur avant que cela ne soit nécessaire.
• Saisissez le lecteur avec précaution par les bords. Ne touchez pas à la carte électronique (circuit imprimé) exposée ni à aucun des composants électroniques. N'appuyez pas sur les parties supérieures et inférieures du disque dur. N'obstruez pas le trou d'évent du lecteur.

Avant de manipuler le lecteur, déchargez toute électricité statique de votre corps et de vos vêtements. Touchez d'une main une partie métallique non peinte du châssis de votre ordinateur puis touchez le sachet ESD de l'autre main. Maintenez le contact entre le châssis et le sachet pendant au moins deux secondes.

Outils nécessaires pour l'installation:

Vous aurez probablement besoin des outils suivants pour installer votre lecteur Hitachi Desktop :

• un tournevis à tête Phillips
• un tournevis à lame plate petites pinces à bec effilé
• votre manuel système
• une disquette ou un CD de démarrage du système d'exploitation

Installation : démarrage

1. Eteignez votre ordinateur.
2. Démontez le couvercle en suivant les indications fournies dans votre manuel système.
3. Déchargez-vous de votre électricité statique.
4. Débranchez votre système.

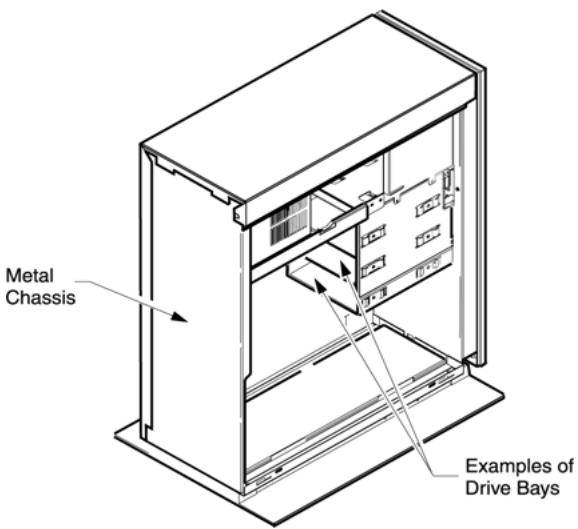

1. Repérez, à l'intérieur de votre système, le support de montage sur lequel vous allez installer le disque dur Hitachi Deskstar.
2. Si vous remplacez un lecteur, démontez celui-ci de votre système.

Note : Il existe un grand nombre de variétés de modèles de type bureau et tour. Vous trouverez ci-dessous un exemple typique de modèle tour.

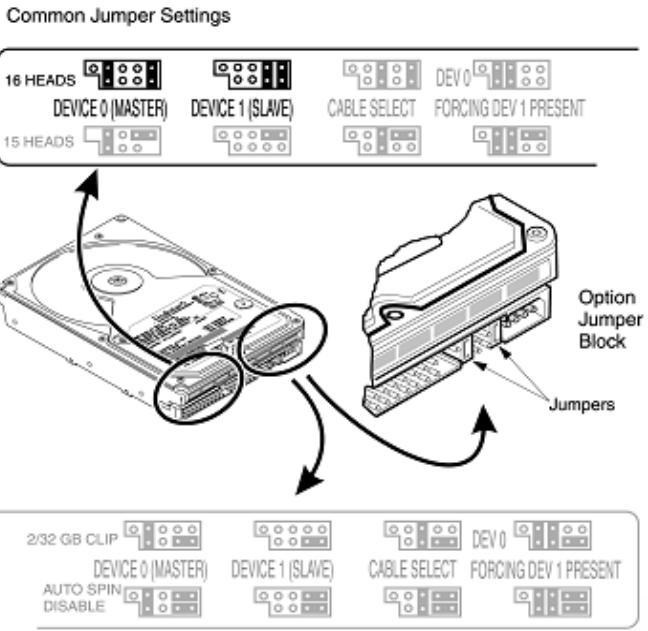

Configuration des cavaliers de connexion

1. Retirez le lecteur de son sachet ESD.
2. Notez le modèle (HDS.....), le numéro de pièce (P/N) et le numéro de série (S/N).
3. Si le nouveau disque dur Hitachi Deskstar est le seul lecteur de disque dur rattaché à votre système, connectez-le au port 0 (MAÎTRE). Si vous ajoutez un lecteur Hitachi à un cable reliant un autre disque, connectez le disque Hitachi au port 1 (ESCLAVE).

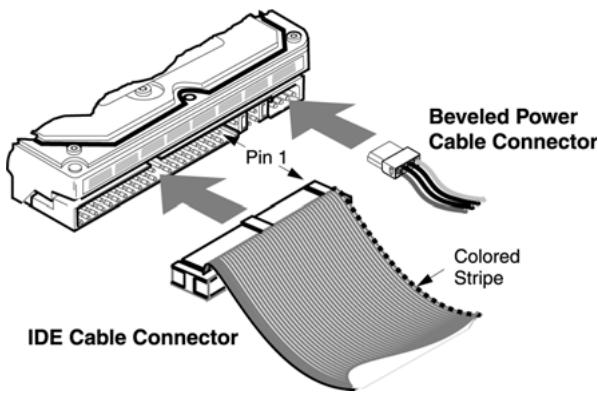

Connexion des câbles

Note : il est plus facile, sur certains boîtiers système, de connecter les câbles une fois le lecteur monté sur le système.

1. Reliez le connecteur bleu du câble ATA IDE au connecteur IDE marqué "Primaire" ou "0" sur la carte-mère ou la carte contrôleur de votre système.
2. Reliez un câble d'alimentation au lecteur de disque dur.
3. Si le disque Hitachi Deskstar est monté sur le port 0 (MAITRE), reliez le connecteur NOIR du cable ATA/IDE au lecteur de disque dur. Si le disque Deskstar est monté sur le port 1 (ESCLAVE), reliez le connecteur GRIS du cable ATA/IDE au lecteur de disque dur.

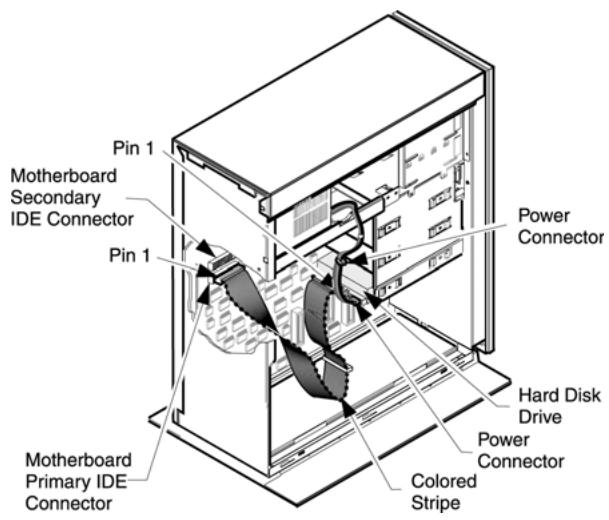

Montage du lecteur

Il existe un grand nombre de modèles de boîtiers système. Le disque dur Hitachi Deskstar peut être monté avec tout côté ou face dans le sens vertical ou horizontal. Ne montez pas le lecteur en position inclinée.

1. âche pouvant vibrer lorsqu'il fonctionne et, en conséquence, tomber en panne. Consultez votre manuel système pour plus d'informations.
2. Remettez en place le couvercle de votre système.
3. Rebranchez votre ordinateur
4. Vérifiez toutes les connexions des câbles pour vous assurer qu'elles sont correctement enfoncées.

Installation des logiciels

1. Vérifiez que le lecteur est reconnu par le BIOS système ou, si vous avez ajouté le lecteur en position Esclave, assurez-vous qu'il est reconnu par le système d'exploitation. Les fonctions d'accès au BIOS sont généralement indiquées au moment du démarrage. Elles se trouvent également dans le manuel système de votre ordinateur.
2. Repérez les paramètres du lecteur dans votre BIOS. Vérifiez que la capacité du disque a correctement été détectée. Si votre BIOS n'a pas détecté le disque dur Hitachi Desktop, éteignez votre système et repassez en revue la procédure d'installation. Si votre lecteur n'est toujours pas détecté par votre BIOS, contactez le service d'assistance de Hitachi Global Storage Technologies Support Center à l'adresse www.HitachiGST.com/support

Installation du système d'exploitation

Une fois le disque correctement reconnu par le BIOS, il est prêt à être partitionné et formaté et le système d'exploitation peut être installé. Veuillez consulter le manuel de votre système d'exploitation pour plus d'informations sur son installation. Vous pouvez également consulter notre guide de partitionnement et de formatage à l'adresse: www.HitachiGST.com/support

Hitachi Global Storage Technologies

5600 Cottle Road

San Jose, CA 95193

Produit aux États-Unis

5/04

Tous droits réservés. Travelstar™ est une marque commerciale de Hitachi Global Storage Technologies

Microsoft, Windows XP et Windows sont des marques commerciales de Microsoft Corporation déposées aux États-Unis et/ou dans d'autres pays.

Les autres noms de produits sont des marques commerciales ou des marques déposées de leurs détenteurs respectifs.

Les références faites dans la présente publication aux produits, programmes ou services de Hitachi Global Storage Technologies n’impliquant pas que Hitachi Global Storage Technologies a l’intention de commercialiser ceux-ci dans tous les pays où Hitachi Global Storage Technologies est installé.

Les informations produits sont fournies à titre d'information uniquement et ne constituent pas une garantie.

Les informations sont exactes à la date de publication et peuvent faire l'objet de modifications. Les résultats effectifs peuvent varier.

Le présent publication n'est fournie qu'à titre d'orientation générale. Les photographies peuvent représenter des prototypes.
