Type de produit	Disque dur interne 3.5 pouces
Interface	ATA/IDE
Capacité estimée	400 Go
Dimensions (L x l x h)	146 x 101 x 26 mm
Poids	600 g
Alimentation	12 V et 5 V via connecteur Molex 4 broches
Vitesse de rotation	7200 tr/min (estimation)
Fonctions principales	Stockage de données, lecture/écriture magnétique
Précautions de manipulation	Éviter chocs, vibrations, électricité statique ; ne pas toucher le circuit imprimé
Entretien	Maintenir dans un environnement sec, sans poussière
Sécurité	Décharger l'électricité statique avant manipulation
Informations générales	Marque : Hitachi ; Modèle : Deskstar 7K400 ; Fabriqué aux États-Unis

FOIRE AUX QUESTIONS - DESKSTAR 7K400 HITACHI

Comment installer le disque dur Hitachi Deskstar 7K400 ?

Éteignez l'ordinateur, retirez le couvercle, déchargez l'électricité statique, connectez les câbles ATA/IDE et d'alimentation, puis montez le disque dans le boîtier. Consultez le manuel système pour plus de détails.

Quels sont les précautions à prendre avant de manipuler le disque dur ?

Sauvegardez vos données, déchargez l'électricité statique en touchant une partie métallique non peinte du châssis, et manipulez le disque par les bords sans toucher le circuit imprimé.

Comment configurer les cavaliers pour le mode Maître ou Esclave ?

Si le disque est le seul, placez-le sur le port 0 (Maître). Si ajouté à un câble avec un autre disque, placez-le sur le port 1 (Esclave). Les cavaliers sont situés près du connecteur d'alimentation.

Quel type de câble ATA/IDE utiliser ?

Un câble ATA/IDE à 80 conducteurs avec connecteurs bleu (carte mère), noir (Maître) et gris (Esclave). Le connecteur bleu va sur la carte mère.

Le disque n'est pas détecté par le BIOS, que faire ?

Vérifiez les connexions des câbles, assurez-vous que les cavaliers sont corrects, et consultez le manuel système. Si le problème persiste, contactez le support Hitachi.

Comment partitionner et formater le disque ?

Une fois détecté par le BIOS, utilisez l'outil de gestion des disques de votre système d'exploitation (ex: Gestion des disques sous Windows) pour créer des partitions et formater.

Quelle est la capacité maximale supportée par ce disque ?

Le modèle Deskstar 7K400 offre une capacité de 400 Go, mais vérifiez sur l'étiquette du disque pour la capacité exacte.

Puis-je installer ce disque dans n'importe quel ordinateur ?

Oui, à condition que l'ordinateur dispose d'un connecteur ATA/IDE libre et d'un emplacement pour disque 3.5 pouces. Vérifiez la compatibilité de votre carte mère.

Comment éviter les dommages électrostatiques ?

Touchez une surface métallique non peinte du boîtier avant de toucher le disque, et utilisez un bracelet antistatique si possible. Gardez le disque dans son sachet ESD jusqu'à l'installation.

Le disque est-il compatible avec Windows XP ?

Oui, il est compatible avec Windows XP et les versions ultérieures. Assurez-vous que votre BIOS détecte le disque avant d'installer le système d'exploitation.

MODE D'EMPLOI DESKSTAR 7K400 HITACHI

Guide d'installation rapide hitachi deskstar

3.5 pouces ATA/IDE

Ce document contient les instructions d'installation de votre lecteur Hitachi Deskstar sur un ordinateur. Vous pourrez trouver des informations complémentaires à l'adresse www.HitachiGST.com/support

Préparation

IMPORTANT! Sauvegardez toutes vos données avant de lancer l'installation

Précautions de manipulation

Attention : des erreurs de manipulation, des chocs physiques ou des décharges électriques sont les principales causes des pannes prématurées des lecteurs de disque dur.

• Manipulez le lecteur avec précaution pour éviter tout dommage résultant d'un choc ou de vibrations.
• N'ouvrez pas le sachet ESD (décharge électrique) contenant le lecteur avant que cela ne soit nécessaire.
• Saisissez le lecteur avec précaution par les bords. Ne touchez pas à la carte électronique (circuit imprimé) exposée ni à aucun des composants électroniques. N'appuyez pas sur les parties supérieures et inférieures du disque dur. N'obstruez pas le trou d'évent du lecteur.

Avant de manipuler le lecteur, déchargez toute électricité statique de votre corps et de vos vêtements. Touchez d'une main une partie métallique non peinte du châssis de votre ordinateur puis touchez le sachet ESD de l'autre main. Maintenez le contact entre le châssis et le sachet pendant au moins deux secondes.

Outils nécessaires pour l'installation:

Vous aurez probablement besoin des outils suivants pour installer votre lecteur Hitachi Desktop :

• un tournevis à tête Phillips
• un tournevis à lame plate petites pinces à bec effilé
• votre manuel système
• une disquette ou un CD de démarrage du système d'exploitation

Installation : démarrage

1. Eteignez votre ordinateur.
2. Démontez le couvercle en suivant les indications fournies dans votre manuel système.
3. Déchargez-vous de votre électricité statique.
4. Débranchez votre système.

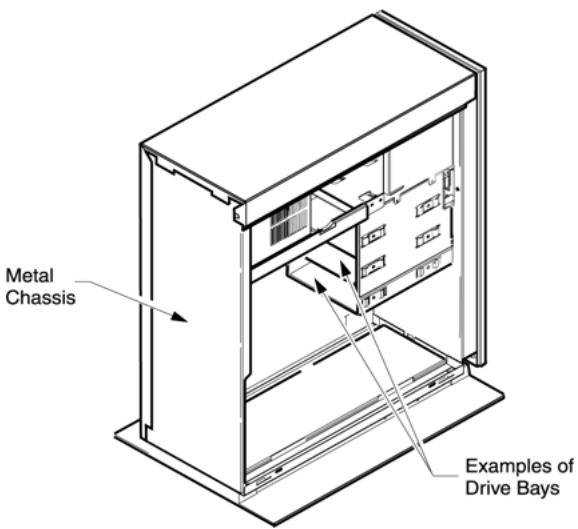

1. Repérez, à l'intérieur de votre système, le support de montage sur lequel vous allez installer le disque dur Hitachi Deskstar.
2. Si vous remplacez un lecteur, démontez celui-ci de votre système.

Note : Il existe un grand nombre de variétés de modèles de type bureau et tour. Vous trouverez ci-dessous un exemple typique de modèle tour.

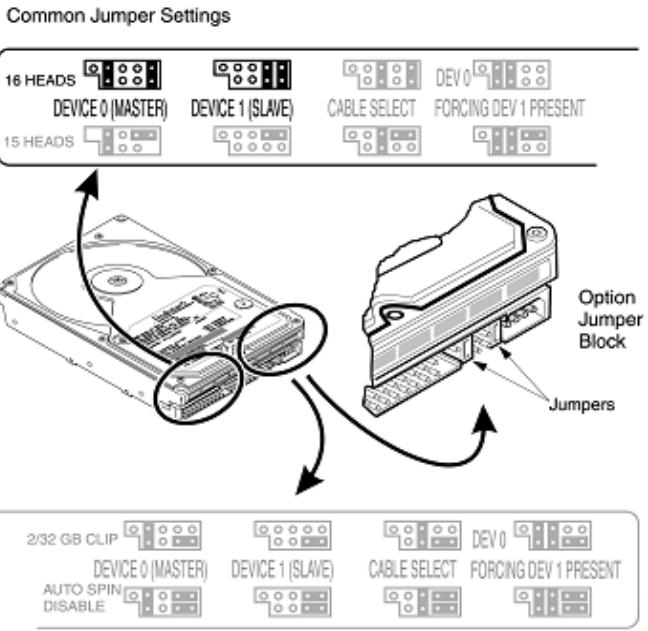

Configuration des cavaliers de connexion

1. Retirez le lecteur de son sachet ESD.
2. Notez le modèle (HDS....), le numéro de pièce (P/N) et le numéro de série (S/N).
3. Si le nouveau disque dur Hitachi Deskstar est le seul lecteur de disque dur rattaché à votre système, connectez-le au port 0 (MAÎTRE). Si vous ajoutez un lecteur Hitachi à un cable reliant un autre disque, connectez le disque Hitachi au port 1 (ESCLAVE).

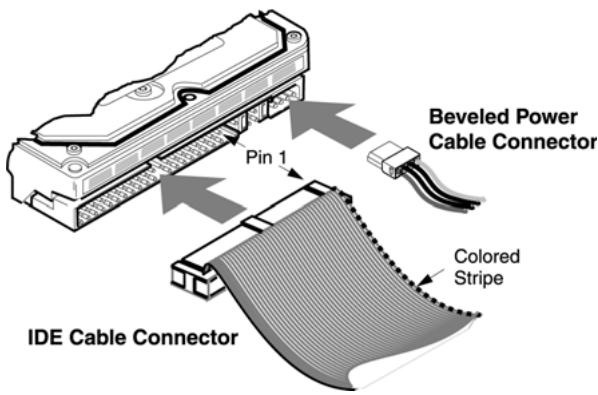

Connexion des câbles

Note: il est plus facile, sur certains boîtiers système, de connecter les câbles une fois le lecteur monté sur le système.

1. Reliez le connecteur bleu du câble ATA IDE au connecteur IDE marqué "Primaire" ou "0" sur la carte-mère ou la carte contrôleur de votre système.
2. Reliez un câble d'alimentation au lecteur de disque dur.
3. Si le disque Hitachi Deskstar est monté sur le port 0 (MAITRE), reliez le connecteur NOIR du cable ATA/IDE au lecteur de disque dur. Si le disque Deskstar est monté sur le port 1 (ESCLAVE), reliez le connecteur GRIS du cable ATA/IDE au lecteur de disque dur.

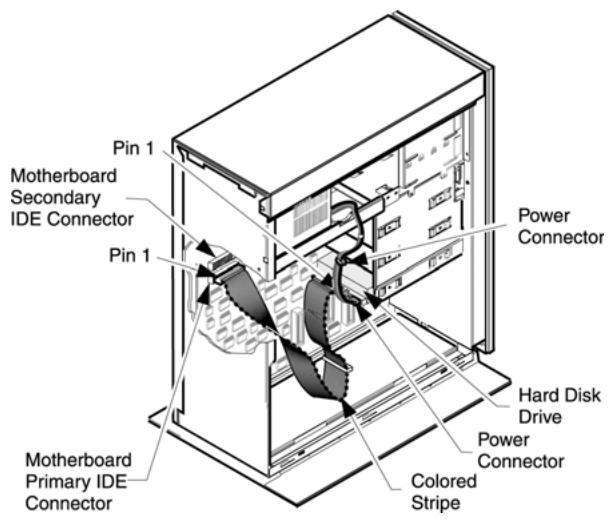

Montage du lecteur

Il existe un grand nombre de modèles de boîtiers système. Le disque dur Hitachi Deskstar peut être monté avec tout côté ou face dans le sens vertical ou horizontal. Ne montez pas le lecteur en position inclinée.

1. Remettez en place le couvercle de votre système.
2. Rebranchez votre ordinateur
3. Vérifiez toutes les connexions des câbles pour vous assurer qu'elles sont correctement enfoncées.

Installation des logiciels

1. Vérifiez que le lecteur est reconnu par le BIOS système ou, si vous avez ajouté le lecteur en position Esclave, assurez-vous qu'il est reconnu par le système d'exploitation. Les fonctions d'accès au BIOS sont généralement indiquées au moment du démarrage. Elles se trouvent également dans le manuel système de votre ordinateur.
2. Repérez les paramètres du lecteur dans votre BIOS. Vérifiez que la capacité du disque a correctement été détectée. Si votre BIOS n'a pas détecté le disque dur Hitachi Desktop, éteignez votre système et repassez en revue la procédure d'installation. Si votre lecteur n'est toujours pas détecté par votre BIOS, contactez le service d'assistance de Hitachi Global Storage Technologies Support Center à l'adresse www.HitachiGST.com/support

Installation du système d'exploitation

Une fois le disque correctement reconnu par le BIOS, il est prêt à être partitionné et formaté et le système d'exploitation peut être installé. Veuillez consulter le manuel de votre système d'exploitation pour plus d'informations sur son installation. Vous pouvez également consulter notre guide de partitionnement et de formatage à l'adresse: www.HitachiGST.com/support

Hitachi Global Storage Technologies

5600 Cottle Road

San Jose, CA 95193

Produit aux États-Unis

5/04

Tous droits réservés. Travelstar™ est une marque commerciale de Hitachi Global Storage Technologies

Microsoft, Windows XP et Windows sont des marques commerciales de Microsoft Corporation déposées aux États-Unis et/ou dans d'autres pays.

Les autres noms de produits sont des marques commerciales ou des marques déposées de leurs détenteurs respectifs.

Les références faites dans la présente publication aux produits, programmes ou services de Hitachi Global Storage Technologies n’impliquant pas que Hitachi Global Storage Technologies a l’intention de commercialiser ceux-ci dans tous les pays où Hitachi Global Storage Technologies est installé.

Les informations produits sont fournies à titre d'information uniquement et ne constituent pas une garantie.

Les informations sont exactes à la date de publication et peuvent faire l'objet de modifications. Les résultats effectifs peuvent varier.

Le présent publication n'est fournie qu'à titre d'orientation générale. Les photographies peuvent représenter des prototypes.
