Marque	HITACHI
Modèle	DESKSTAR 7K250
Type de produit	Disque dur interne
Interface	ATA/IDE (Ultra ATA/100)
Facteur de forme	3,5 pouces
Vitesse de rotation	7200 tr/min
Alimentation	5 V et 12 V (via connecteur Molex)
Dimensions (approx.)	146 x 101,6 x 25,4 mm
Poids (approx.)	0,5 kg
Température de fonctionnement	5 °C à 55 °C (estimé)
Humidité relative	5 % à 95 % (sans condensation, estimé)
Niveau sonore	Env. 25 dB (repos) / 30 dB (recherche, estimé)
Précautions de manipulation	Éviter chocs et décharges électrostatiques ; saisir par les bords ; ne pas toucher la carte électronique
Configuration cavaliers	Maître ou Esclave (selon position sur le câble IDE)
Connecteur	40 broches ATA/IDE + 4 broches d'alimentation
Compatibilité système	Ordinateurs de bureau et tours avec interface IDE
Installation	Montage horizontal ou vertical ; ne pas incliner
Accessoires inclus	Notice d'installation rapide
Réparabilité	Non réparable par l'utilisateur (pièces non disponibles séparément)
Fabricant	Hitachi Global Storage Technologies, San Jose, CA, États-Unis

FOIRE AUX QUESTIONS - DESKSTAR 7K250 HITACHI

Comment installer le disque dur Hitachi Deskstar 7K250 ?

Éteignez l'ordinateur, démontez le couvercle, déchargez l'électricité statique. Configurez les cavaliers (maître/esclave), connectez le câble ATA/IDE (connecteur bleu sur la carte mère, noir pour maître, gris pour esclave) et le câble d'alimentation. Montez le disque, remettez le couvercle, puis allumez. Vérifiez la reconnaissance dans le BIOS.

Comment configurer les cavaliers (jumpers) sur le Deskstar 7K250 ?

Si le disque est le seul sur le câble, placez-le en Maître (port 0). Si vous ajoutez un second disque, mettez le Deskstar en Esclave (port 1). La position exacte des cavaliers est indiquée sur l'étiquette du disque.

Que faire si le disque dur n'est pas détecté par le BIOS ?

Vérifiez les connexions des câbles (IDE et alimentation), assurez-vous que les cavaliers sont correctement configurés, et que le câble IDE est bien branché sur le connecteur primaire de la carte mère. Si le problème persiste, contactez le support Hitachi.

Quelles précautions prendre avant de manipuler le disque dur ?

Sauvegardez vos données. Déchargez l'électricité statique en touchant une partie métallique du châssis. Saisissez le disque par les bords, ne touchez pas la carte électronique. Évitez les chocs et vibrations. N'obstruez pas l'évent.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme (Phillips), d'un tournevis plat, de petites pinces à bec effilé, du manuel système, et d'un support de démarrage (disquette ou CD) pour l'OS.

Le disque dur peut-il être monté à l'envers ou incliné ?

Non, le disque doit être monté horizontalement ou verticalement, mais jamais incliné. Toute position autre que 0° ou 90° peut endommager le mécanisme.

Comment partitionner et formater le disque après installation ?

Une fois reconnu par le BIOS, utilisez l'outil de gestion des disques de votre OS (ex: Gestion des disques sous Windows, fdisk sous Linux). Consultez le guide de partitionnement sur www.HitachiGST.com/support.

Le disque est-il compatible avec Windows XP ?

Oui, le Deskstar 7K250 est compatible avec Windows XP et autres systèmes d'exploitation courants. Les pilotes génériques ATA suffisent.

Où trouver les mises à jour du firmware ?

Les mises à jour du firmware sont disponibles sur le site d'assistance Hitachi : www.HitachiGST.com/support. Vérifiez votre modèle exact avant de mettre à jour.

Quelle est la durée de vie typique du disque ?

La durée de vie dépend de l'utilisation, des températures et des chocs. En usage normal, un disque dur peut fonctionner plusieurs années. Hitachi ne fournit pas de MTBF spécifique pour ce modèle, mais il est conseillé de surveiller les SMART.

MODE D'EMPLOI DESKSTAR 7K250 HITACHI

Guide d'installation rapide hitachi deskstar

3.5 pouces ATA/IDE

Ce document contient les instructions d'installation de votre lecteur Hitachi Deskstar sur un ordinateur. Vous pourrez trouver des informations complémentaires à l'adresse www.HitachiGST.com/support

Préparation

IMPORTANT! Sauvegardez toutes vos données avant de lancer l'installation

Précautions de manipulation

Attention : des erreurs de manipulation, des chocs physiques ou des décharges électriques sont les principales causes des pannes prématurées des lecteurs de disque dur.

• Manipulez le lecteur avec précaution pour éviter tout dommage résultant d'un choc ou de vibrations.
• N'ouvrez pas le sachet ESD (décharge électrique) contenant le lecteur avant que cela ne soit nécessaire.
• Saisissez le lecteur avec précaution par les bords. Ne touchez pas à la carte électronique (circuit imprimé) exposée ni à aucun des composants électroniques. N'appuyez pas sur les parties supérieures et inférieures du disque dur. N'obstruez pas le trou d'évent du lecteur.

Avant de manipuler le lecteur, déchargez toute électricité statique de votre corps et de vos vêtements. Touchez d'une main une partie métallique non peinte du châssis de votre ordinateur puis touchez le sachet ESD de l'autre main. Maintenez le contact entre le châssis et le sachet pendant au moins deux secondes.

Outils nécessaires pour l'installation:

Vous aurez probablement besoin des outils suivants pour installer votre lecteur Hitachi Desktop :

• un tournevis à tête Phillips
• un tournevis à lame plate petites pinces à bec effilé
• votre manuel système
• une disquette ou un CD de démarrage du système d'exploitation

Installation : démarrage

1. Eteignez votre ordinateur.
2. Démontez le couvercle en suivant les indications fournies dans votre manuel système.
3. Déchargez-vous de votre électricité statique.
4. Débranchez votre système.

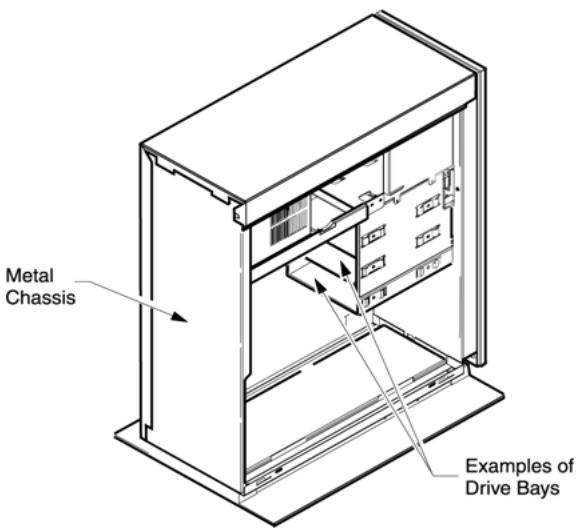

1. Repérez, à l'intérieur de votre système, le support de montage sur lequel vous allez installer le disque dur Hitachi Deskstar.
2. Si vous remplacez un lecteur, démontez celui-ci de votre système.

Note : Il existe un grand nombre de variétés de modèles de type bureau et tour. Vous trouverez ci-dessous un exemple typique de modèle tour.

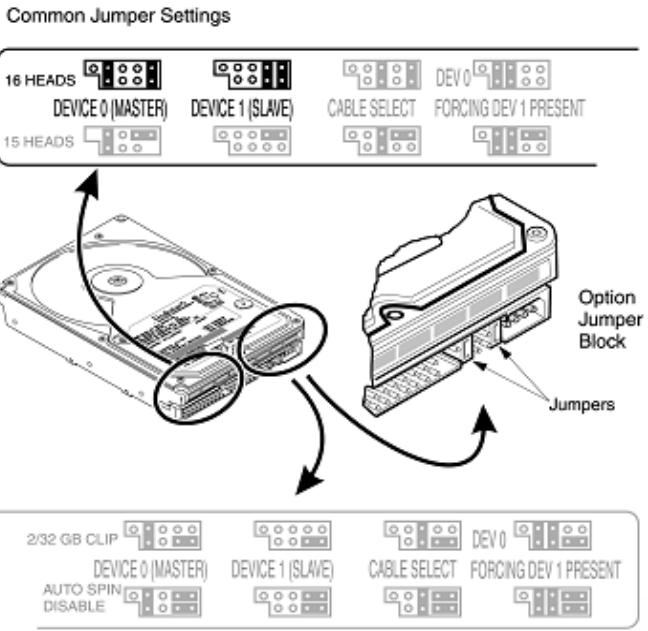

Configuration des cavaliers de connexion

1. Retirez le lecteur de son sachet ESD.
2. Notez le modèle (HDS....), le numéro de pièce (P/N) et le numéro de série (S/N).
3. Si le nouveau disque dur Hitachi Deskstar est le seul lecteur de disque dur rattaché à votre système, connectez-le au port 0 (MAÎTRE). Si vous ajoutez un lecteur Hitachi à un cable reliant un autre disque, connectez le disque Hitachi au port 1 (ESCLAVE).

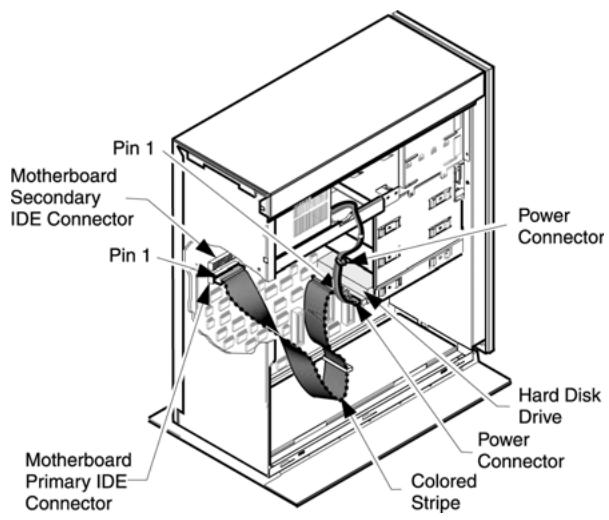

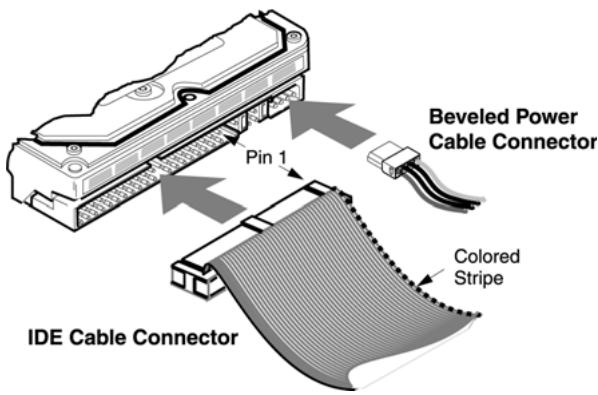

Connexion des câbles

Note: il est plus facile, sur certains boîtiers système, de connecter les câbles une fois le lecteur monté sur le système.

1. Reliez le connecteur bleu du câble ATA IDE au connecteur IDE marqué "Primaire" ou "0" sur la carte-mère ou la carte contrôleur de votre système.
2. Reliez un câble d'alimentation au lecteur de disque dur.
3. Si le disque Hitachi Deskstar est monté sur le port 0 (MAITRE), reliez le connecteur NOIR du cable ATA/IDE au lecteur de disque dur. Si le disque Deskstar est monté sur le port 1 (ESCLAVE), reliez le connecteur GRIS du cable ATA/IDE au lecteur de disque dur.

Montage du lecteur

Il existe un grand nombre de modèles de boîtiers système. Le disque dur Hitachi Deskstar peut être monté avec tout côté ou face dans le sens vertical ou horizontal. Ne montez pas le lecteur en position inclinée.

1. Remettez en place le couvercle de votre système.
2. Rebranchez votre ordinateur
3. Vérifiez toutes les connexions des câbles pour vous assurer qu'elles sont correctement enfoncées

Installation des logiciels

1. Vérifiez que le lecteur est reconnu par le BIOS système ou, si vous avez ajouté le lecteur en position Esclave, assurez-vous qu'il est reconnu par le système d'exploitation. Les fonctions d'accès au BIOS sont généralement indiquées au moment du démarrage. Elles se trouvent également dans le manuel système de votre ordinateur.
2. Repérez les paramètres du lecteur dans votre BIOS. Vérifiez que la capacité du disque a correctement été détectée. Si votre BIOS n'a pas détecté le disque dur Hitachi Desktop, éteignez votre système et repassez en revue la procédure d'installation. Si votre lecteur n'est toujours pas détecté par votre BIOS, contactez le service d'assistance de Hitachi Global Storage Technologies Support Center à l'adresse www.HitachiGST.com/support

Installation du système d'exploitation

Une fois le disque correctement reconnu par le BIOS, il est prêt à être partitionné et formaté et le système d'exploitation peut être installé. Veuillez consulter le manuel de votre système d'exploitation pour plus d'informations sur son installation. Vous pouvez également consulter notre guide de partitionnement et de formatage à l'adresse: www.HitachiGST.com/support

Hitachi Global Storage Technologies

5600 Cottle Road

San Jose, CA 95193

Produit aux États-Unis

5/04

Tous droits réservés. Travelstar™ est une marque commerciale de Hitachi Global Storage Technologies

Microsoft, Windows XP et Windows sont des marques commerciales de Microsoft Corporation déposées aux États-Unis et/ou dans d'autres pays.

Les autres noms de produits sont des marques commerciales ou des marques déposées de leurs détenteurs respectifs.

Les références faites dans la présente publication aux produits, programmes ou services de Hitachi Global Storage Technologies n’impliquant pas que Hitachi Global Storage Technologies a l’intention de commercialiser ceux-ci dans tous les pays où Hitachi Global Storage Technologies est installé.

Les informations produits sont fournies à titre d'information uniquement et ne constituent pas une garantie.

Les informations sont exactes à la date de publication et peuvent faire l'objet de modifications. Les résultats effectifs peuvent varier.

Le présent publication n'est fournie qu'à titre d'orientation générale. Les photographies peuvent représenter des prototypes.
