DESKSTAR 75GXP - Disque dur HITACHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Disque dur interne
Interface	Ultra ATA/100 (40 broches, 80 conducteurs)
Capacité	De 10,2 Go à 76,8 Go selon modèle
Vitesse de rotation	7 200 tr/min (modèles 75GXP)
Connecteurs	1 connecteur IDE 40 broches, 1 connecteur d'alimentation Molex
Configuration cavaliers	Master (par défaut) ou Slave (cavaliers A-B et C-D)
Systèmes d'exploitation compatibles	Windows, DOS, autres (via FDISK)
Précautions d'usage	Éviter chocs et vibrations, décharger l'électricité statique avant manipulation, tenir par les bords
Installation	Monter rigide, connecter câble IDE et alimentation, configurer cavaliers
Partitionnement	Via FDISK ou utilitaire DriveGuide
Formatage	Utiliser FORMAT.EXE après partitionnement
Entretien	Aucun entretien particulier requis
Sécurité	Décharger l'électricité statique en touchant une surface métallique du châssis pendant 2 secondes
Réparabilité	Non réparable par l'utilisateur
Dimensions (approx.)	146 x 101,6 x 25,4 mm (format 3,5 pouces)
Poids (approx.)	Environ 600 g
Date de publication	Novembre 2000

FOIRE AUX QUESTIONS - DESKSTAR 75GXP HITACHI

Comment configurer les cavaliers (jumpers) pour le disque dur Deskstar ?

Par défaut, le disque est configuré en Master. Pour le passer en Slave, placez les cavaliers sur les broches A-B et C-D du bloc de cavaliers. Cette configuration est utilisée lorsque le disque est secondaire sur un câble à deux disques.

Quel type de câble IDE utiliser pour l'interface Ultra ATA/100 ?

Utilisez un câble 40 broches, 80 conducteurs. Les connecteurs sont colorés : noir pour Master, gris pour Slave, bleu pour le système (carte mère ou contrôleur). Le côté broche 1 est marqué d'une rayure.

Comment partitionner un disque dur Deskstar de grande capacité (plus de 8,4 Go) ?

Vous pouvez utiliser l'utilitaire DriveGuide fourni ou FDISK. Si FDISK ne reconnaît pas la capacité totale (>8,4 Go), votre BIOS peut ne pas supporter les Interrupt 13 Extensions. Dans ce cas, utilisez DriveGuide ou mettez à jour votre BIOS.

Que faire si l'ordinateur ne démarre pas après l'installation du disque dur ?

Vérifiez les cavaliers (Master/Slave), les connexions du câble IDE et d'alimentation, et les paramètres BIOS (détection automatique, mode LBA). Si le problème persiste, reformatez le disque en configuration d'origine ou contactez le support technique IBM.

Comment décharger l'électricité statique avant de manipuler le disque dur ?

Avant de toucher le disque, touchez une surface métallique nue du châssis de l'ordinateur avec une main, et de l'autre main le sachet ESD contenant le disque. Maintenez le contact pendant au moins 2 secondes.

Quels modèles de disques durs sont concernés par cette notice ?

Les modèles de la gamme Deskstar 40GV et 75GXP : DTLA-305010, DTLA-305020, DTLA-305030, DTLA-305040, DTLA-307015, DTLA-307020, DTLA-307030, DTLA-307045, DTLA-307060, DTLA-307075, et DTLA-372015.

Quelle est la capacité maximale des modèles Deskstar 75GXP ?

La capacité maximale est de 76,8 Go pour le modèle DTLA-307075, avec 150 136 560 secteurs LBA.

Comment connecter le câble d'alimentation au disque dur ?

Connectez le câble d'alimentation Molex au connecteur du disque en alignant les formes du connecteur. Assurez-vous que la connexion est ferme.

Où trouver plus d'informations sur ce disque dur ?

Vous pouvez consulter le site Web IBM Storage à l'adresse http://www.storage.ibm.com/techsup/hddtech/hddtech.htm (obsolète). Pour une aide actuelle, contactez le support technique IBM.

Comment formater le disque dur après l'avoir partitionné ?

Utilisez la commande FORMAT.EXE de votre système d'exploitation (ou un utilitaire équivalent). Le formatage vérifie le média et crée les tables d'allocation pour la partition. Suivez les instructions de votre système d'exploitation.

MODE D'EMPLOI DESKSTAR 75GXP HITACHI

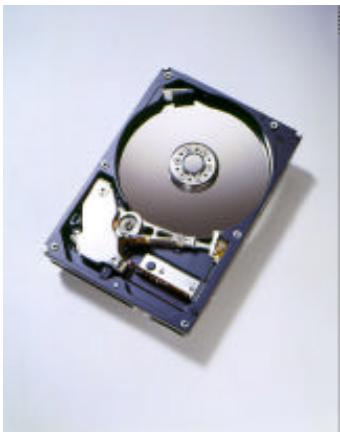

Guide d'installation rapide Deskstar 40GV & 75GXP Iultra ata/100

Modèles : DTLA-305010 DTLA-307020

DTLA-305020 DTLA-307030

DTLA-305030 DTLA-307045

DTLA-305040 DTLA-307060

DTLA-372015 DTLA-307075

Pré-requis système pour ultra ata/100

• cable 40 broches, 80 conducteurs
• Une carte contrôleur ou de carte-mère avec jeu de composants à capacité Ultra ATA/100, BIOS compatible Ultra ATA/100

Si vous ne disposez pas des composants précédents, leur disque fonctionnera, mais à des vitesses inférieures à 100 MO/seconde.

Précautions pratiques

• Placer le disque avec précaution en évitant tout dommage par choc ou vibration.
• Ne pas ouvrir le sachet ESD (décharge electrostatique) contenant le disque plus tout que nécessaire.
• Tenir le disque avec soin par ses bords. Ne pas toucher le circuit imprimé apparent ou aucun composant.
• Ne pas appliquer de pression sur le dessous ou le dessus du disque.
• Ne pas recouvrir l'objet de respiration.

• Avant de saisir le disque, décharger l'électricité statique de votre corps et vos vêtements. D'une main, toucher une surface métallique nue du châssis système, de l'autre toucher le sachet ESD. Rester en contact avec le châssis et le sachet pendant 2 secondes au moins.

Procédure d'installation rapide

IMPORTANT: Sauvegarder toutes vos données avant de professionnel à l'installation.

1. Mettre l'ordinateur hors tension.
2. Ouvrir le boîtier comme indiqué par le manuel de votre ordinateur.
3. Décharger l'électricité statique comme indiqué dans les Précautions pratiques.
4. Débrancher l'ordinateur.
5. Noter les positions de montage des disque(s) et câble(s) existants. Pour les remplacements, les retirer.
6. Retirer le disque de son sachet ESD.
7. Noter le modèle, les numéro de référence et numéro de série pour référence future.
8. Se référer au diagramme ci-dessous pour positionner les cavaliers.
9. âble, ou s'il est le Master d'un câble à deux disques. L'affectation par défaut à la livraison est "Master", 16 têtes logiques.
10. OU, si le disque est un disque "Slave" sur un cable à deux disques, placer les cavaliers en A-B et C-D pour l'architecture 16 têtes logiques. Ceci est l'affection "Slave".

Bloc de cavaliers

1. Connecter le câble IDE.
2. Si vous avez un cable 40 broches, 40 conducteurs, attacher le connecteur système du cable au port IDE de la carte-mère ou de la carte contrôleur. Le côté broche 1 du cable IDE est marquéd'une rayure. Les connecteurs sont munis de détompeurs pour s'insérer de façon unique.
3. Si vous avez un cable 40 broches, 80 conducteurs, attacher le disque au connecteur à repréage par couleur approprié. Les cables 40 broches, 80 conducteurs sont repérés par couleur pour les connecteurs "Master", "Slave", et système. Le connecteur "Master" est noir, le "Slave" est gris, et le connecteur système est bleu.
4. Connecter le câble d'alimentation au disque dur. Accorder les formes de connecteurs.
5. Monter le disque de façon rigide.
6. Vérifier toutes les connexions.
7. Refermer le boîtier ordinateur.
8. Brancher votre ordinateur.
9. Insérer le "DriveGuide" ou la disquette d'installation système dans le lecteur de disquettes.
10. Mettre l'ordinateur sous tension.
11. Placer les options BIOS de votre ordinateur sur "Auto Detection" et mode "LBA" si disponible. Les séquences clavier pour accéder à votre BIOS sont indiquées dans votre manuel système. Le tableau suivant liste les nombres réels de secteurs LBA et la capacité des disques. Les représentations translatées sont issues du nombre de LBA du disque.

Modèle IBM	Nombre de secteurs LBA	Capacité
DTLA-305010	20,074,320	10.2GB
DTLA-305020	40,188,960	20.5GB
DTLA-305030	60,036,480	30.7GB
DTLA-305040	80,418,240	41.1GB
DTLA-307015	30,003,120	15.3GB
DTLA-307020	40,188,960	20.5GB
DTLA-307030	60,036,480	30.7GB
DTLA-307045	90,069,840	46.1GB
DTLA-307060	120,103,200	61.4GB
DTLA-307075	150,136,560	76.8GB

1. Partitionner et formater votre disque par l'une de ces deux méthodes:

DriveGuide

i. Booter l'utilitaire d'installation DriveGuide. ii. Si la configuration DriveGuide correspond à votre nouvelle configuration système, continuer. Si la configuration système ne correspond pas, ou que vous vouliez continuer manuellement, sélectionner no. Puis vérifiez les sélections BIOS, le câblage, et les cavaliers. Lancez DriveGuide de nouveau. iii. Drive Guide détermine les tailles de partitions disponibles selon le système d'exploitation à installer. Sélectionnez les tailles de partition pour votre installation. iv. Cliquer "Finish" pour terminer le partitionnement et formatage de votre disque.

• FDISK. EXE et FORMAT. EXE (ou un utilitaire de partitionnement similaire de votre système d'exploitation)

Suivre les instructions fournies avec votre système d'exploitation pour partitionner le disque. Si FDISK. EXE ne reconnaît pas plus de 8,4 gigaoctets et que votre disque est plus grand que 8,4 gigaoctets, votre BIOS peut ne pas interpréter les "Interrupt 13 Extensions".

Formater le disque selon les instructions fournies avec FORMAT. EXE. Le formatage vérifie le média disque dur et créera les tables d'allocation pour la partition.

1. Rebooter votre système. Si votre système ne démarre pas, vérifier à nouveau toutes les sélections. Si votre système ne démarre toujours pas, formater le nouveau disque pour replacer votre système dans sa configuration originale. Appeler le Centre de Support Technique de Disques Durs IBM (IBM Technology Group Support Center) pour assistance.
2. Si votre système démarre, installer un système d'exploitation. Consulter le manuel du système d'exploitation pour les instructions.

Pour des informations complémentaires sur le disque et son installation, voir le site Web suivant :

http://www.storage.ibm.com/techsup/hddtech/hddtech.htm

Imprimé aux États-Unis d'Amérique

11-2000

Tous droits réservés

IBM et Desktop sont des marques déposées de International Business Machines Corporation. D'autres noms de marques, de produits, de services peuvent être les marques déposées ou de fabrique de sociétés.

Produit par le IBM Technology Group Support Center.

Spécifications Disques Durs Deskstar 40GV & 75GXP, révision 2.0

Les informations produit représentent les objectifs d'IBM lors de la conception et sont fournies à des fins de comparaison seulement; les résultats réels peuvent varier pour une multitude de raisons. Cette information produit ne constitue pas une garantie. Les questions concernant les conditions de garantie IBM et les méthodes employées pour mesurer ces données sont à requérir auprès du IBM Technology Group Support Center. Données sujettes à changement sans préavis.
