DESKSTAR 60GXP - Disque dur HITACHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Disque dur interne 3,5 pouces
Marque	Hitachi
Modèle	Deskstar 60GXP
Capacité	60 Go
Facteur de forme	3,5 pouces
Interface	ATA/IDE (Ultra ATA)
Configuration cavaliers	Maître (port 0) ou Esclave (port 1)
Connexion câble	Câble ATA/IDE 40 ou 80 conducteurs
Alimentation	+5 V et +12 V (connecteur Molex standard)
Installation	Horizontal ou vertical, ne pas incliner
Précautions de manipulation	Éviter chocs, vibrations, décharges électrostatiques ; ne pas toucher la carte électronique
Décharge électrostatique (ESD)	Se décharger en touchant le châssis avant manipulation
Outils nécessaires	Tournevis Phillips, tournevis plat, petites pinces
Sauvegarde préalable	Sauvegarder toutes les données avant installation
Reconnaissance BIOS	Le disque doit être reconnu par le BIOS ; vérifier les paramètres
Partitionnement et formatage	Nécessaire avant installation du système d'exploitation
Pays d'origine	États-Unis
Date de publication	21 mai 2004
Support technique	www.HitachiGST.com/support

FOIRE AUX QUESTIONS - DESKSTAR 60GXP HITACHI

Comment installer mon disque dur Hitachi Deskstar 60GXP ?

Éteignez l'ordinateur, démontez le couvercle, déchargez l'électricité statique, puis montez le disque dans un emplacement libre. Connectez le câble ATA/IDE et l'alimentation, puis configurez les cavaliers en fonction de la position Maître ou Esclave. Consultez le manuel pour plus de détails.

Comment configurer les cavaliers sur le Deskstar 60GXP ?

Si le disque est le seul sur le câble, placez-le en Maître (port 0). Si vous ajoutez un second disque, placez-le en Esclave (port 1). Les cavaliers sont situés à l'arrière du disque.

Quel type de câble utiliser pour le Deskstar 60GXP ?

Utilisez un câble ATA/IDE à 40 ou 80 conducteurs. Le connecteur bleu va sur la carte mère, le noir sur le Maître et le gris sur l'Esclave.

Que faire si le BIOS ne reconnaît pas le disque dur ?

Vérifiez les connexions des câbles et la configuration des cavaliers. Si le problème persiste, contactez le support Hitachi à l'adresse www.HitachiGST.com/support.

Comment partitionner et formater le disque Deskstar 60GXP ?

Une fois reconnu par le BIOS, utilisez les outils de votre système d'exploitation (comme le Gestionnaire de disques sous Windows) pour partitionner et formater le disque. Consultez le guide de partitionnement sur le site Hitachi.

Quelles précautions prendre avant de manipuler le disque dur ?

Sauvegardez toutes vos données. Déchargez l'électricité statique en touchant le châssis métallique. Manipulez le disque par les bords, ne touchez pas la carte électronique et évitez les chocs.

Peut-on installer le Deskstar 60GXP en position inclinée ?

Non, le disque doit être monté horizontalement ou verticalement, mais jamais incliné. Une inclinaison peut provoquer des vibrations et endommager le disque.

Quelle est la capacité du Deskstar 60GXP ?

Le modèle Deskstar 60GXP a une capacité de 60 Go. Il s'agit d'un disque dur interne de 3,5 pouces.

Où trouver le numéro de série et de pièce du disque ?

Le numéro de modèle (HDS.....), le numéro de pièce (P/N) et le numéro de série (S/N) sont imprimés sur l'étiquette du disque. Notez-les avant l'installation.

Comment obtenir de l'aide technique pour le Deskstar 60GXP ?

Visitez le site de support Hitachi à l'adresse www.HitachiGST.com/support. Vous y trouverez des guides, des FAQ et des contacts.

MODE D'EMPLOI DESKSTAR 60GXP HITACHI

Guide d'installation rapide hitachi deskstar

3.5 pouces ATA/IDE

Ce document contient les instructions d'installation de votre lecteur Hitachi Deskstar sur un ordinateur. Vous pourrez trouver des informations complémentaires à l'adresse www.HitachiGST.com/support

Preparation

IMPORTANT! Sauvegardez toutes vos données avant de lancer l'installation

Précautions de manipulation

Attention : des erreurs de manipulation, des chocs physiques ou des décharges électriques sont les principales causes des pannes prématurées des lecteurs de disque dur.

• Manipulez le lecteur avec précaution pour éviter tout dommage résultant d'un choc ou de vibrations.
• N'ouvrez pas le sachet ESD (décharge électrique) contenant le lecteur avant que cela ne soit nécessaire.
• Saisissez le lecteur avec précaution par les bords. Ne touchez pas à la carte électronique (circuit imprimé) exposée ni à aucun des composants électroniques. N'appuyez pas sur les parties supérieures et inférieures du disque dur. N'obstruez pas le trou d'évent du lecteur.

Avant de manipuler le lecteur, déchargez toute électricité statique de votre corps et de vos vêtements. Touchez d'une main une partie métallique non peinte du châssis de votre ordinateur puis touchez le sachet ESD de l'autre main. Maintenez le contact entre le châssis et le sachet pendant au moins deux secondes.

Outils nécessaires pour l'installation:

Vous aurez probablement besoin des outils suivants pour installer votre lecteur Hitachi Desktop :

• un tournevis à tête Phillips
• un tournevis à lame plate petites pinces à bec effilé
• votre manuel système
• une disquette ou un CD de démarrage du système d'exploitation

Installation : démarrage

1. Eteignez votre ordinateur.
2. Démontez le couvercle en suivant les indications fournies dans votre manuel système.
3. Déchargez-vous de votre électricité statique.
4. Débranchez votre système.

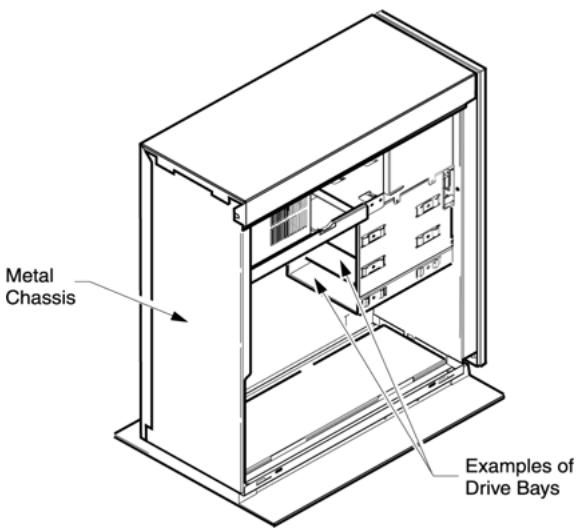

1. Repérez, à l'intérieur de votre système, le support de montage sur lequel vous allez installer le disque dur Hitachi Deskstar.
2. Si vous remplacez un lecteur, démontez celui-ci de votre système.

Note : Il existe un grand nombre de variétés de modèles de type bureau et tour. Vous trouverez ci-dessous un exemple typique de modèle tour.

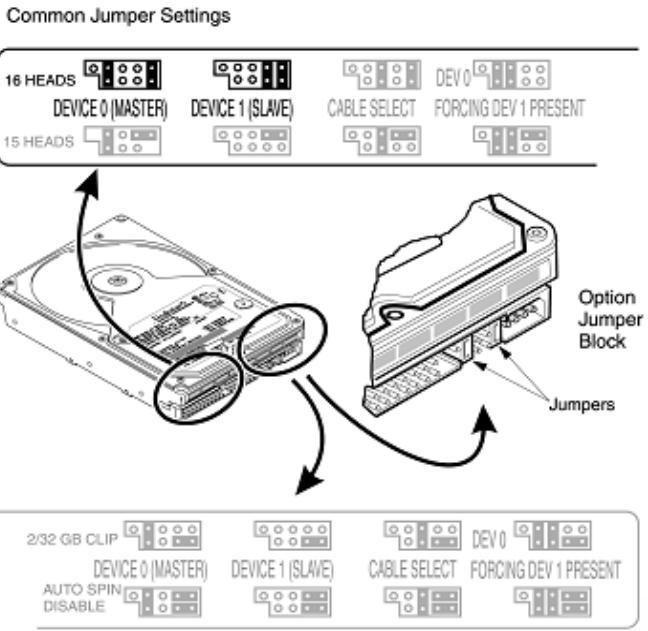

Configuration des cavaliers de connexion

1. Retirez le lecteur de son sachet ESD.
2. Notez le modèle (HDS.....), le numéro de pièce (P/N) et le numéro de série (S/N).
3. Si le nouveau disque dur Hitachi Deskstar est le seul lecteur de disque dur rattaché à votre système, connectez-le au port 0 (MAÎTRE). Si vous ajoutez un lecteur Hitachi à un cable reliant un autre disque, connectez le disque Hitachi au port 1 (ESCLAVE).

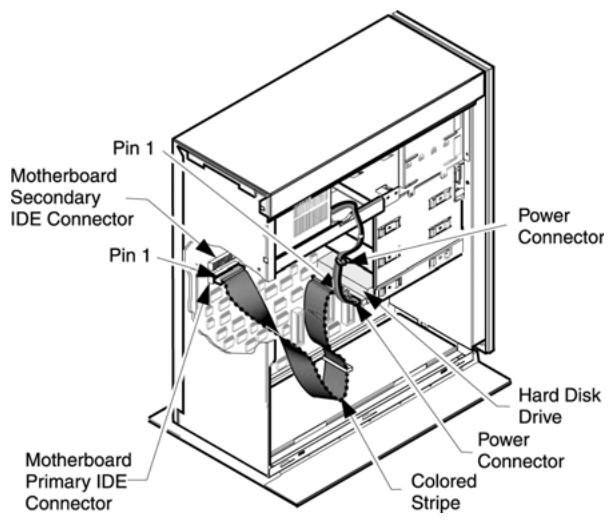

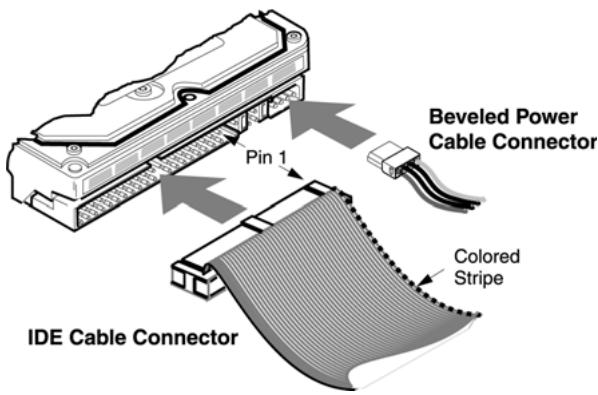

Connexion des câbles

Note: il est plus facile, sur certains boîtiers système, de connecter les câbles une fois le lecteur monté sur le système.

1. Reliez le connecteur bleu du câble ATA IDE au connecteur IDE marqué "Primaire" ou "0" sur la carte-mère ou la carte contrôleur de votre système.
2. Reliez un câble d'alimentation au lecteur de disque dur.
3. Si le disque Hitachi Deskstar est monté sur le port 0 (MAITRE), reliez le connecteur NOIR du cable ATA/IDE au lecteur de disque dur. Si le disque Deskstar est monté sur le port 1 (ESCLAVE), reliez le connecteur GRIS du cable ATA/IDE au lecteur de disque dur.

Montage du lecteur

Il existe un grand nombre de modèles de boîtiers système. Le disque dur Hitachi Deskstar peut être monté avec tout côté ou face dans le sens vertical ou horizontal. Ne montez pas le lecteur en position inclinée.

1. âche pouvant vibrer lorsqu'il fonctionne et, en conséquence, tomber en panne. Consultez votre manuel système pour plus d'informations.
2. Remettez en place le couvercle de votre système.
3. Rebranchez votre ordinateur
4. Vérifiez toutes les connexions des câbles pour vous assurer qu'elles sont correctement enfoncées

Installation des logiciels

1. Vérifiez que le lecteur est reconnu par le BIOS système ou, si vous avez ajouté le lecteur en position Esclave, assurez-vous qu'il est reconnu par le système d'exploitation. Les fonctions d'accès au BIOS sont généralement indiquées au moment du démarrage. Elles se trouvent également dans le manuel système de votre ordinateur.
2. Repérez les paramètres du lecteur dans votre BIOS. Vérifiez que la capacité du disque a correctement été détectée. Si votre BIOS n'a pas détecté le disque dur Hitachi Desktop, éteignez votre système et repassez en revue la procédure d'installation. Si votre lecteur n'est toujours pas détecté par votre BIOS, contactez le service d'assistance de Hitachi Global Storage Technologies Support Center à l'adresse www.HitachiGST.com/support

Installation du système d'exploitation

Une fois le disque correctement reconnu par le BIOS, il est prêt à être partitionné et formaté et le système d'exploitation peut être installé. Veuillez consulter le manuel de votre système d'exploitation pour plus d'informations sur son installation. Vous pouvez également consulter notre guide de partitionnement et de formatage à l'adresse: www.HitachiGST.com/support

Hitachi Global Storage Technologies

5600 Cottle Road

San Jose, CA 95193

Produit aux États-Unis

5/04

Tous droits réservés. Travelstar™ est une marque commerciale de Hitachi Global Storage Technologies

Microsoft, Windows XP et Windows sont des marques commerciales de Microsoft Corporation déposées aux États-Unis et/ou dans d'autres pays.

Les autres noms de produits sont des marques commerciales ou des marques déposées de leurs détenteurs respectifs.

Les références faites dans la présente publication aux produits, programmes ou services de Hitachi Global Storage Technologies n’impliquant pas que Hitachi Global Storage Technologies a l’intention de commercialiser ceux-ci dans tous les pays où Hitachi Global Storage Technologies est installé.

Les informations produits sont fournies à titre d'information uniquement et ne constituent pas une garantie.

Les informations sont exactes à la date de publication et peuvent faire l'objet de modifications. Les résultats effectifs peuvent varier.

Le présent publication n'est fournie qu'à titre d'orientation générale. Les photographies peuvent représenter des prototypes.
