DESKSTAR 5 - Disque dur HITACHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Disque dur interne
Marque	HITACHI
Modèle	DESKSTAR 5
Interface	ATA/IDE (PATA)
Format	3,5 pouces
Dimensions (L x l x H)	146 x 102 x 25,4 mm
Poids	0,5 kg
Alimentation	5 V et 12 V via connecteur Molex
Configuration cavaliers	Maître ou Esclave
Fonctions principales	Stockage de données, installation interne pour ordinateur de bureau
Précautions de manipulation	Décharge électrostatique (ESD), éviter les chocs, ne pas toucher la carte électronique
Montage autorisé	Horizontal ou vertical, pas incliné
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux, éviter les champs magnétiques
Sécurité	Éteindre l'ordinateur et débrancher avant manipulation, porter un bracelet antistatique
Pièces détachées et réparabilité	Disque dur non réparable par l'utilisateur, aucun composant détachable
Informations générales	Date de publication : 21 mai 2004, fabriqué aux États-Unis

FOIRE AUX QUESTIONS - DESKSTAR 5 HITACHI

Comment installer correctement un disque dur Hitachi Deskstar 5 ?

Suivez les étapes : éteignez l'ordinateur, déchargez l'électricité statique, configurez les cavaliers (Maître/Esclave), connectez les câbles ATA/IDE et d'alimentation, montez le lecteur dans un support, puis installez le système d'exploitation. Consultez la notice pour plus de détails.

Quelles précautions prendre avant de manipuler le disque dur ?

Sauvegardez vos données, déchargez l'électricité statique en touchant une partie métallique non peinte du châssis, manipulez le lecteur par les bords sans toucher la carte électronique, et évitez les chocs.

Comment configurer les cavaliers pour le mode Maître ou Esclave ?

Si le disque est le seul sur le câble, placez-le en Maître (port 0). Si vous ajoutez un disque à un câble existant, placez-le en Esclave (port 1). Consultez l'étiquette du disque pour les positions exactes des cavaliers.

Comment connecter le câble ATA/IDE ?

Branchez le connecteur bleu du câble sur la carte mère (IDE primaire), le connecteur noir sur le disque Maître, et le gris sur l'Esclave. Assurez-vous que le connecteur est bien enfoncé.

Que faire si le disque dur n'est pas détecté par le BIOS ?

Vérifiez les connexions des câbles, la configuration des cavaliers, et l'alimentation. Si le problème persiste, contactez le support Hitachi à l'adresse www.HitachiGST.com/support.

Le disque dur peut-il être monté incliné ?

Non, le disque dur doit être monté à l'horizontale ou à la verticale, jamais incliné. Suivez les instructions de montage de votre boîtier.

Comment partitionner et formater le disque dur ?

Une fois le disque reconnu par le BIOS, utilisez le gestionnaire de disques de votre système d'exploitation. Consultez le manuel de votre OS ou le guide en ligne sur le site Hitachi.

Quels outils sont nécessaires pour l'installation ?

Tournevis cruciforme (Phillips), tournevis plat, petites pinces à bec effilé, le manuel système, et une disquette ou CD de démarrage.

Comment décharger l'électricité statique avant manipulation ?

Touchez une partie métallique non peinte du châssis de l'ordinateur d'une main, puis le sachet ESD du disque de l'autre main pendant au moins deux secondes.

Où trouver l'assistance technique pour le disque dur Hitachi ?

Rendez-vous sur le site www.HitachiGST.com/support pour des informations complémentaires et du support.

MODE D'EMPLOI DESKSTAR 5 HITACHI

Guide d'installation rapide hitachi deskstar

3.5 pouces ATA/IDE

Ce document contient les instructions d'installation de votre lecteur Hitachi Deskstar sur un ordinateur. Vous pourrez trouver des informations complémentaires à l'adresse www.HitachiGST.com/support

Preparation

IMPORTANT! Sauvegardez toutes vos données avant de lancer l'installation

Précautions de manipulation

Attention : des erreurs de manipulation, des chocs physiques ou des décharges électriques sont les principales causes des pannes prématurées des lecteurs de disque dur.

• Manipulez le lecteur avec précaution pour éviter tout dommage résultant d'un choc ou de vibrations.
• N'ouvrez pas le sachet ESD (décharge électrostatique) contenant le lecteur avant que cela ne soit nécessaire.
• Saisissez le lecteur avec précaution par les bords. Ne touchez pas à la carte électronique (circuit imprimé) exposée ni à aucun des composants électroniques. N'appuyez pas sur les parties supérieures et inférieures du disque dur. N'obstruez pas le trou d'évent du lecteur.

Avant de manipuler le lecteur, déchargez toute électricité statique de votre corps et de vos vêtements. Touchez d'une main une partie métallique non peinte du châssis de votre ordinateur puis touchez le sachet ESD de l'autre main. Maintenez le contact entre le châssis et le sachet pendant au moins deux secondes.

Outils nécessaires pour l'installation:

Vous aurez probablement besoin des outils suivants pour installer votre lecteur Hitachi Desktop :

• un tournevis à tête Phillips
• un tournevis à lame plate petites pinces à bec effilé
• votre manuel système
• une disquette ou un CD de démarrage du système d'exploitation

Installation : démarrage

1. Eteignez votre ordinateur.
2. Démontez le couvercle en suivant les indications fournies dans votre manuel système.
3. Déchargez-vous de votre électricité statique.
4. Débranchez votre système.

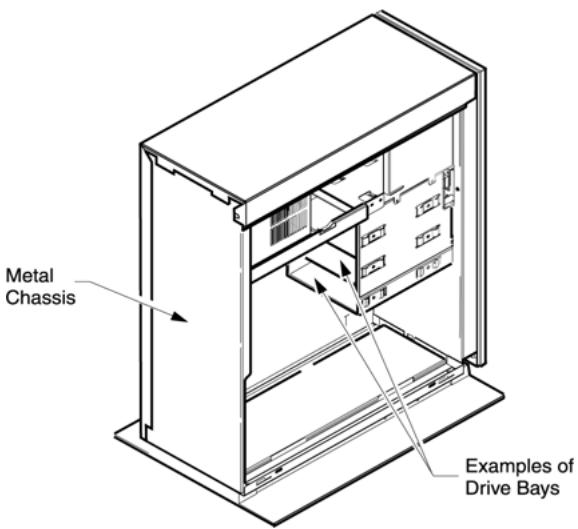

1. Repérez, à l'intérieur de votre système, le support de montage sur lequel vous allez installer le disque dur Hitachi Deskstar.
2. Si vous remplacez un lecteur, démontez celui-ci de votre système.

Note : Il existe un grand nombre de variétés de modèles de type bureau et tour. Vous trouverez ci-dessous un exemple typique de modèle tour.

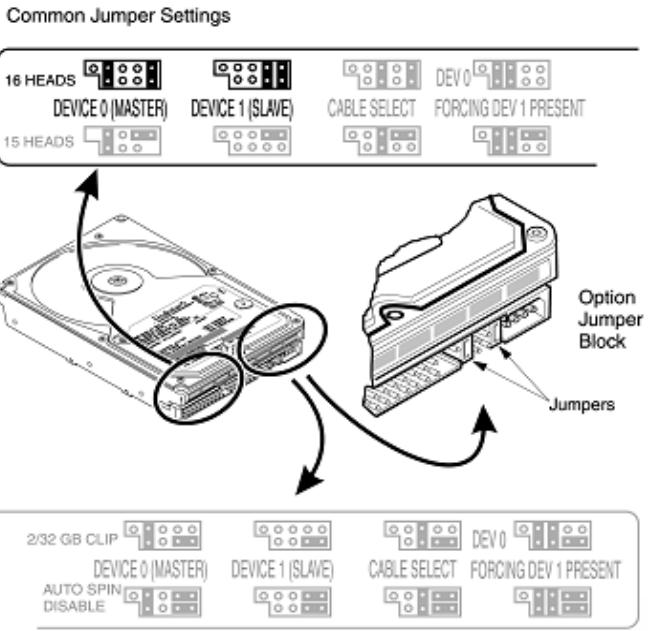

Configuration des cavaliers de connexion

1. Retirez le lecteur de son sachet ESD.
2. Notez le modèle (HDS....), le numéro de pièce (P/N) et le numéro de série (S/N).
3. Si le nouveau disque dur Hitachi Deskstar est le seul lecteur de disque dur rattaché à votre système, connectez-le au port 0 (MAÎTRE). Si vous ajoutez un lecteur Hitachi à un cable reliant un autre disque, connectez le disque Hitachi au port 1 (ESCLAVE).

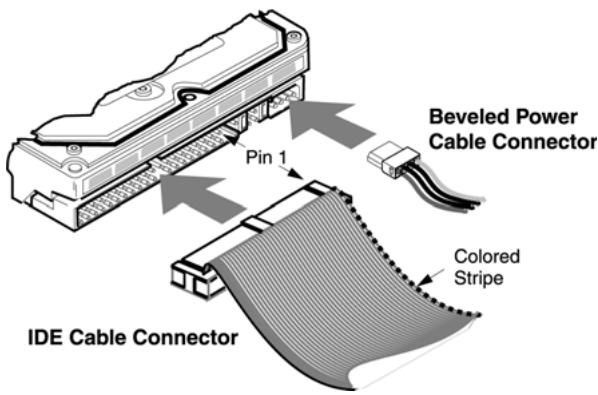

Connexion des câbles

Note: il est plus facile, sur certains boîtiers système, de connecter les câbles une fois le lecteur monté sur le système.

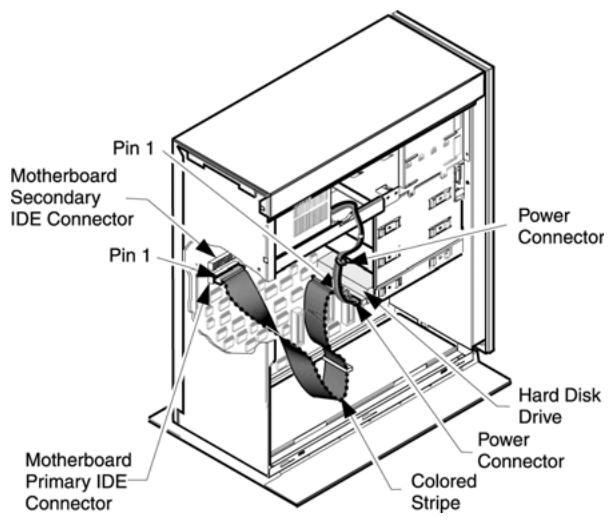

1. Reliez le connecteur bleu du câble ATA IDE au connecteur IDE marqué "Primaire" ou "0" sur la carte-mère ou la carte contrôleur de votre système.
2. Reliez un câble d'alimentation au lecteur de disque dur.
3. Si le disque Hitachi Deskstar est monté sur le port 0 (MAITRE), reliez le connecteur NOIR du cable ATA/IDE au lecteur de disque dur. Si le disque Deskstar est monté sur le port 1 (ESCLAVE), reliez le connecteur GRIS du cable ATA/IDE au lecteur de disque dur.

Montage du lecteur

Il existe un grand nombre de modèles de boîtiers système. Le disque dur Hitachi Deskstar peut être monté avec tout côté ou face dans le sens vertical ou horizontal. Ne montez pas le lecteur en position inclinée.

1. Remettez en place le couvercle de votre système.
2. Rebranchez votre ordinateur
3. Vérifiez toutes les connexions des câbles pour vous assurer qu'elles sont correctement enfoncées.

Installation des logiciels

1. Vérifiez que le lecteur est reconnu par le BIOS système ou, si vous avez ajouté le lecteur en position Esclave, assurez-vous qu'il est reconnu par le système d'exploitation. Les fonctions d'accès au BIOS sont généralement indiquées au moment du démarrage. Elles se trouvent également dans le manuel système de votre ordinateur.
2. Repérez les paramètres du lecteur dans votre BIOS. Vérifiez que la capacité du disque a correctement été détectée. Si votre BIOS n'a pas détecté le disque dur Hitachi Desktop, éteignez votre système et repassez en revue la procédure d'installation. Si votre lecteur n'est toujours pas détecté par votre BIOS, contactez le service d'assistance de Hitachi Global Storage Technologies Support Center à l'adresse www.HitachiGST.com/support

Installation du système d'exploitation

Une fois le disque correctement reconnu par le BIOS, il est prêt à être partitionné et formaté et le système d'exploitation peut être installé. Veuillez consulter le manuel de votre système d'exploitation pour plus d'informations sur son installation. Vous pouvez également consulter notre guide de partitionnement et de formatage à l'adresse: www.HitachiGST.com/support

Hitachi Global Storage Technologies

5600 Cottle Road

San Jose, CA 95193

Produit aux États-Unis

5/04

Tous droits réservés. Travelstar™ est une marque commerciale de Hitachi Global Storage Technologies

Microsoft, Windows XP et Windows sont des marques commerciales de Microsoft Corporation déposées aux États-Unis et/ou dans d'autres pays.

Les autres noms de produits sont des marques commerciales ou des marques déposées de leurs détenteurs respectifs.

Les références faites dans la présente publication aux produits, programmes ou services de Hitachi Global Storage Technologies n’impliquant pas que Hitachi Global Storage Technologies a l’intention de commercialiser ceux-ci dans tous les pays où Hitachi Global Storage Technologies est installé.

Les informations produits sont fournies à titre d'information uniquement et ne constituent pas une garantie.

Les informations sont exactes à la date de publication et peuvent faire l'objet de modifications. Les résultats effectifs peuvent varier.

Le présent publication n'est fournie qu'à titre d'orientation générale. Les photographies peuvent représenter des prototypes.

21 May 2004
