Type de produit	Disque dur interne
Marque	HITACHI
Modèle	DESKSTAR 40GV
Format	3,5 pouces
Interface	ATA/IDE
Capacité de stockage	40 Go (estimation)
Vitesse de rotation	5400 tr/min (estimation)
Dimensions (L x l x H)	146 x 101,6 x 25,4 mm (estimation)
Poids	500 g (estimation)
Alimentation	Connecteur Molex 4 broches
Fonctions principales	Stockage de données, interface ATA/IDE, technologie de lecture magnétique
Entretien et nettoyage	Éviter les chocs, décharger l'électricité statique avant manipulation, ne pas toucher le circuit imprimé
Sécurité	Respecter les précautions ESD, ne pas obstruer les évents
Pièces détachées et réparabilité	Non applicable (pièces internes non remplaçables par l'utilisateur)
Informations générales	Fabriqué aux États-Unis, notice d'installation incluse
Compatibilité système	Systèmes d'exploitation Microsoft Windows

FOIRE AUX QUESTIONS - DESKSTAR 40GV HITACHI

Comment installer le disque dur Deskstar 40GV ?

Éteignez l'ordinateur, démontez le couvercle, déchargez l'électricité statique, puis déchargez-vous en touchant une partie métallique du châssis. Retirez le disque de son sachet ESD, configurez les cavaliers (maître/esclave), connectez les câbles ATA/IDE et d'alimentation, montez le disque dans le boîtier, puis remettez le couvercle et rebranchez l'ordinateur.

Quelles précautions prendre avant de manipuler le disque dur ?

Sauvegardez toutes vos données avant l'installation. Manipulez le disque avec précaution pour éviter les chocs et vibrations. Ne touchez pas la carte électronique exposée. Avant toute manipulation, déchargez l'électricité statique de votre corps en touchant une partie métallique non peinte du châssis pendant deux secondes.

Comment configurer les cavaliers (maître/esclave) ?

Si le disque est le seul disque dur du système, placez-le en position MAÎTRE (port 0). Si vous ajoutez un second disque, placez-le en position ESCLAVE (port 1). Consultez la notice pour l'emplacement exact des cavaliers.

Comment connecter les câbles ATA/IDE ?

Reliez le connecteur bleu du câble ATA/IDE au connecteur IDE primaire (ou 0) de la carte mère. Branchez le câble d'alimentation Molex. Si le disque est maître, utilisez le connecteur NOIR du câble ; s'il est esclave, utilisez le connecteur GRIS.

Comment monter le disque dur dans le boîtier ?

Fixez le disque dans le support de montage prévu à cet effet. Il peut être monté à l'horizontale ou à la verticale, mais pas en position inclinée. Assurez-vous qu'il est bien stable et ne vibre pas. Utilisez les vis fournies (généralement 4 vis).

Comment vérifier que le BIOS reconnaît le disque ?

Au démarrage, entrez dans le BIOS (touche généralement indiquée à l'écran, comme Suppr ou F2). Vérifiez que la capacité du disque est correctement détectée. Si elle ne l'est pas, revoyez la procédure d'installation.

Que faire si le disque n'est pas détecté par le BIOS ?

Éteignez le système et vérifiez toutes les connexions des câbles (alimentation et données). Assurez-vous que les cavaliers sont correctement configurés. Si le problème persiste, contactez le support Hitachi à l'adresse www.HitachiGST.com/support.

Comment partitionner et formater le disque ?

Une fois reconnu par le BIOS, le disque doit être partitionné et formaté avant d'installer le système d'exploitation. Utilisez les outils de votre système (ex. Gestion des disques sous Windows). Consultez le guide de partitionnement sur le site support Hitachi.

Où trouver de l'aide supplémentaire pour l'installation ?

Rendez-vous sur le site www.HitachiGST.com/support pour des guides détaillés, des mises à jour et le support technique. Vous pouvez aussi consulter le manuel de votre système d'exploitation.

Quels outils sont nécessaires pour installer ce disque dur ?

Vous aurez besoin d'un tournevis à tête Phillips, d'un tournevis à lame plate, de petites pinces à bec effilé, de votre manuel système et d'une disquette ou d'un CD de démarrage du système d'exploitation.

MODE D'EMPLOI DESKSTAR 40GV HITACHI

Guide d'installation rapide hitachi deskstar

3.5 pouces ATA/IDE

Ce document contient les instructions d'installation de votre lecteur Hitachi Deskstar sur un ordinateur. Vous pourrez trouver des informations complémentaires à l'adresse www.HitachiGST.com/support

Preparation

IMPORTANT! Sauvegardez toutes vos données avant de lancer l'installation

Précautions de manipulation

Attention : des erreurs de manipulation, des chocs physiques ou des décharges électriques sont les principales causes des pannes prématurées des lecteurs de disque dur.

• Manipulez le lecteur avec précaution pour éviter tout dommage résultant d'un choc ou de vibrations.
• N'ouvrez pas le sachet ESD (décharge électrostatique) contenant le lecteur avant que cela ne soit nécessaire.
• Saisissez le lecteur avec précaution par les bords. Ne touchez pas à la carte électronique (circuit imprimé) exposée ni à aucun des composants électroniques. N'appuyez pas sur les parties supérieures et inférieures du disque dur. N'obstruez pas le trou d'évent du lecteur.

Avant de manipuler le lecteur, déchargez toute électricité statique de votre corps et de vos vêtements. Touchez d'une main une partie métallique non peinte du châssis de votre ordinateur puis touchez le sachet ESD de l'autre main. Maintenez le contact entre le châssis et le sachet pendant au moins deux secondes.

Outils nécessaires pour l'installation:

Vous aurez probablement besoin des outils suivants pour installer votre lecteur Hitachi Desktop :

• un tournevis à tête Phillips
• un tournevis à lame plate petites pinces à bec effilé
• votre manuel système
• une disquette ou un CD de démarrage du système d'exploitation

Installation : démarrage

1. Eteignez votre ordinateur.
2. Démontez le couvercle en suivant les indications fournies dans votre manuel système.
3. Déchargez-vous de votre électricité statique.
4. Débranchez votre système.

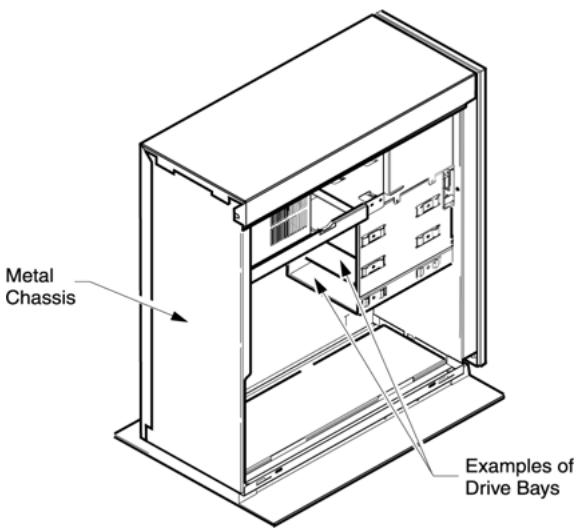

1. Repérez, à l'intérieur de votre système, le support de montage sur lequel vous allez installer le disque dur Hitachi Deskstar.
2. Si vous remplacez un lecteur, démontez celui-ci de votre système.

Note : Il existe un grand nombre de variétés de modèles de type bureau et tour. Vous trouverez ci-dessous un exemple typique de modèle tour.

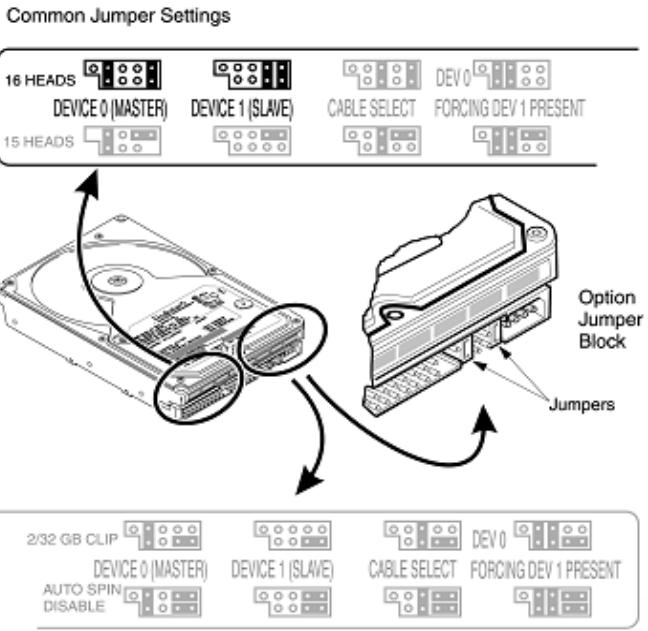

Configuration des cavaliers de connexion

1. Retirez le lecteur de son sachet ESD.
2. Notez le modèle (HDS....), le numéro de pièce (P/N) et le numéro de série (S/N).
3. Si le nouveau disque dur Hitachi Deskstar est le seul lecteur de disque dur rattaché à votre système, connectez-le au port 0 (MAÎTRE). Si vous ajoutez un lecteur Hitachi à un cable reliant un autre disque, connectez le disque Hitachi au port 1 (ESCLAVE).

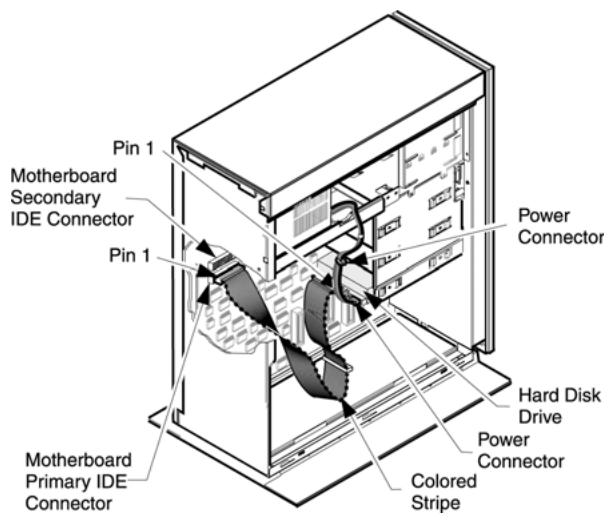

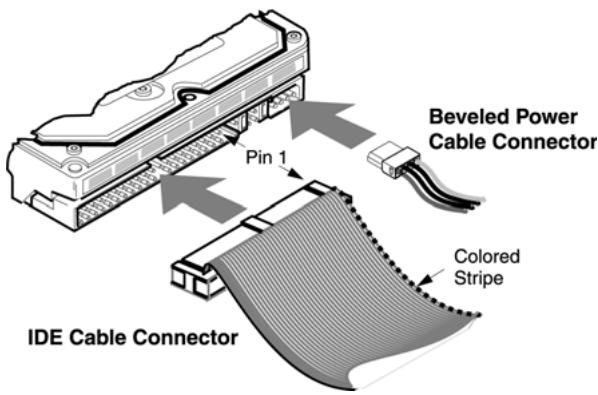

Connexion des câbles

Note: il est plus facile, sur certains boîtiers système, de connecter les câbles une fois le lecteur monté sur le système.

1. Reliez le connecteur bleu du câble ATA IDE au connecteur IDE marqué "Primaire" ou "0" sur la carte-mère ou la carte contrôleur de votre système.
2. Reliez un câble d'alimentation au lecteur de disque dur.
3. Si le disque Hitachi Deskstar est monté sur le port 0 (MAITRE), reliez le connecteur NOIR du cable ATA/IDE au lecteur de disque dur. Si le disque Deskstar est monté sur le port 1 (ESCLAVE), reliez le connecteur GRIS du cable ATA/IDE au lecteur de disque dur.

Montage du lecteur

Il existe un grand nombre de modèles de boîtiers système. Le disque dur Hitachi Deskstar peut être monté avec tout côté ou face dans le sens vertical ou horizontal. Ne montez pas le lecteur en position inclinée.

1. âche pouvant vibrer lorsqu'il fonctionne et, en conséquence, tomber en panne. Consultez votre manuel système pour plus d'informations.
2. Remettez en place le couvercle de votre système.
3. Rebranchez votre ordinateur
4. Vérifiez toutes les connexions des câbles pour vous assurer qu'elles sont correctement enfoncées.

Installation des logiciels

1. Vérifiez que le lecteur est reconnu par le BIOS système ou, si vous avez ajouté le lecteur en position Esclave, assurez-vous qu'il est reconnu par le système d'exploitation. Les fonctions d'accès au BIOS sont généralement indiquées au moment du démarrage. Elles se trouvent également dans le manuel système de votre ordinateur.
2. Repérez les paramètres du lecteur dans votre BIOS. Vérifiez que la capacité du disque a correctement été détectée. Si votre BIOS n'a pas détecté le disque dur Hitachi Desktop, éteignez votre système et repassez en revue la procédure d'installation. Si votre lecteur n'est toujours pas détecté par votre BIOS, contactez le service d'assistance de Hitachi Global Storage Technologies Support Center à l'adresse www.HitachiGST.com/support

Installation du système d'exploitation

Une fois le disque correctement reconnu par le BIOS, il est prêt à être partitionné et formaté et le système d'exploitation peut être installé. Veuillez consulter le manuel de votre système d'exploitation pour plus d'informations sur son installation. Vous pouvez également consulter notre guide de partitionnement et de formatage à l'adresse: www.HitachiGST.com/support

Hitachi Global Storage Technologies

5600 Cottle Road

San Jose, CA 95193

Produit aux États-Unis

5/04

Tous droits réservés. Travelstar™ est une marque commerciale de Hitachi Global Storage Technologies

Microsoft, Windows XP et Windows sont des marques commerciales de Microsoft Corporation déposées aux États-Unis et/ou dans d'autres pays.

Les autres noms de produits sont des marques commerciales ou des marques déposées de leurs détenteurs respectifs.

Les références faites dans la présente publication aux produits, programmes ou services de Hitachi Global Storage Technologies n’impliquant pas que Hitachi Global Storage Technologies a l’intention de commercialiser ceux-ci dans tous les pays où Hitachi Global Storage Technologies est installé.

Les informations produits sont fournies à titre d'information uniquement et ne constituent pas une garantie.

Les informations sont exactes à la date de publication et peuvent faire l'objet de modifications. Les résultats effectifs peuvent varier.

Le présent publication n'est fournie qu'à titre d'orientation générale. Les photographies peuvent représenter des prototypes.

21 May 2004
