Intitulé	Valeur / Description
Type de produit	Disque dur interne HDD
Capacité de stockage	4 To
Interface de connexion	SATA III (6 Gb/s)
Vitesse de rotation	7200 RPM
Cache	64 Mo
Dimensions approximatives	147 x 101.6 x 26.1 mm
Poids	600 g
Compatibilités	PC et serveurs avec interface SATA
Fonctions principales	Stockage de données, sauvegarde, archivage
Entretien et nettoyage	Éteindre le disque avant nettoyage, utiliser un chiffon doux
Pièces détachées et réparabilité	Réparabilité limitée, pièces internes non accessibles
Sécurité	Ne pas exposer à des températures extrêmes, manipuler avec précaution
Informations générales	Garantie de 2 ans, conçu pour une utilisation intensive

FOIRE AUX QUESTIONS - DESKSTAR 4 HITACHI

Quel est le format de connexion du HITACHI DESKSTAR 4 ?

Le HITACHI DESKSTAR 4 utilise une connexion SATA.

Quelle est la capacité de stockage maximale du HITACHI DESKSTAR 4 ?

La capacité maximale du HITACHI DESKSTAR 4 est de 4 To.

Comment formater le HITACHI DESKSTAR 4 sous Windows ?

Pour formater le HITACHI DESKSTAR 4 sous Windows, ouvrez 'Gestion de l'ordinateur', sélectionnez 'Gestion des disques', faites un clic droit sur le disque et choisissez 'Formater'.

Que faire si le HITACHI DESKSTAR 4 n'est pas détecté par l'ordinateur ?

Vérifiez les connexions SATA et d'alimentation, essayez de le brancher sur un autre port ou un autre ordinateur. Si le problème persiste, le disque pourrait être défectueux.

Quelle est la vitesse de rotation du HITACHI DESKSTAR 4 ?

Le HITACHI DESKSTAR 4 tourne à 7200 tr/min.

Est-ce que le HITACHI DESKSTAR 4 est compatible avec les systèmes d'exploitation Linux ?

Oui, le HITACHI DESKSTAR 4 est généralement compatible avec les systèmes d'exploitation Linux.

Comment récupérer des données perdues sur le HITACHI DESKSTAR 4 ?

Utilisez un logiciel de récupération de données ou contactez un professionnel en récupération de données pour essayer de restaurer vos fichiers perdus.

Le HITACHI DESKSTAR 4 est-il bruyant ?

Le niveau de bruit du HITACHI DESKSTAR 4 est généralement considéré comme faible, mais cela peut varier selon l'utilisation et l'environnement.

Quel est le temps d'accès moyen du HITACHI DESKSTAR 4 ?

Le temps d'accès moyen du HITACHI DESKSTAR 4 est d'environ 8,5 ms.

Quel type de garantie est offert avec le HITACHI DESKSTAR 4 ?

Le HITACHI DESKSTAR 4 est généralement livré avec une garantie limitée de 2 ans, mais cela peut varier selon le revendeur.

MODE D'EMPLOI DESKSTAR 4 HITACHI

Guide d'installation rapide Hitachi Deskstar

3.5 pouces ATA/IDE

Ce document contient les instructions d'installation de votre lecteur Hitachi Deskstar sur un ordinateur. Vous pourrez couver des informations complémentaires à l'adresse www.HitachiGST.com/support

Preparation

IMPORTANT! sauvegardez toutes vos données avant de lancer l'installation

Precautions de manipulation

Attention : des erreurs de manipulation, des chocs physiques ou des décharges électriques sont les principales causes des pannes prématures des lecteurs de disque dur.

• Manipuez le lecteur avec précaution pour éviter tout dommage résultat d'un choc ou de vibrations.
• N'ouvrez pas le sachet ESD (décharge électrostatique) contenant le lecteur avant que cela ne soit nécessaire.
• Saisissez le lecteur avec précaution par les bords. Ne touche pas à la cartelectronique (circuit imprimé) exposée ni àaucun des composants électroniques.
• N'appuyez pas sur les parties supérieures et inférieures du disque dur.
  N'obstruez pas le trou d'event du lecteur.

Avant de manipulier le lecteur, déchargez toute électricité statique de votre corps et de vos vêtements. Touchez d'une main une partie métallique non peinte du chassin de votre ordinaire puis touchez le sachet ESD de l'autre main. Maintenez le contact entre la chassin et le sachet pendant au moins deux secondes.

Outils nécessaires pour l'installation:

Vou aurez probabilité besoin des outils suivants pour installer votre lecteur Hitachi Desktop :

• un tournevis à tête Phillips
• un tournevis à lame plate
  A small needle-nose pliers
• petites pince à bec effilél
• votre manuel système
• une disquette ou un CD de démarrage du système d'exploitation

Installation : demarrage

1. Eteignez votre ordinateur.
2. Demontez le couvercle en suivant les indications fournies dans votre manuel système.
3. Déchargez-vous de votre électricité statique.
4. Débranchez votre système.

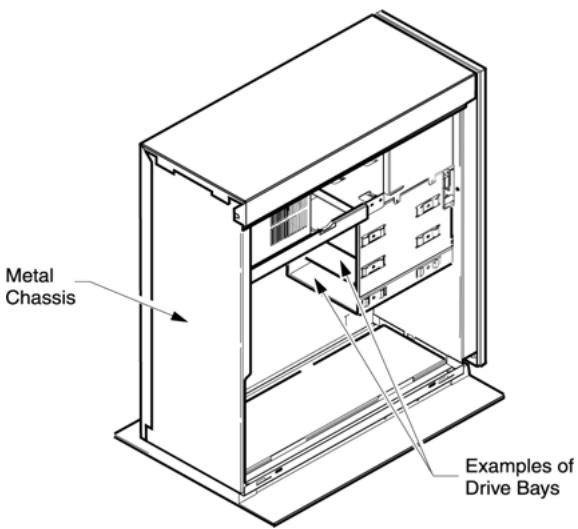

1. Repérez, à l'intérieur de votre système, le support de montage sur lequel vous allez installer le disque dur Hitachi Deskstar.
2. Si vous remplacez un lecteur, démonze celui-ci de votre système.

Note: : il existe un grand nombre de variétés de modèles de type bureau et tour. Vous trouverez ci-dessous un exemple typique de modele tour.

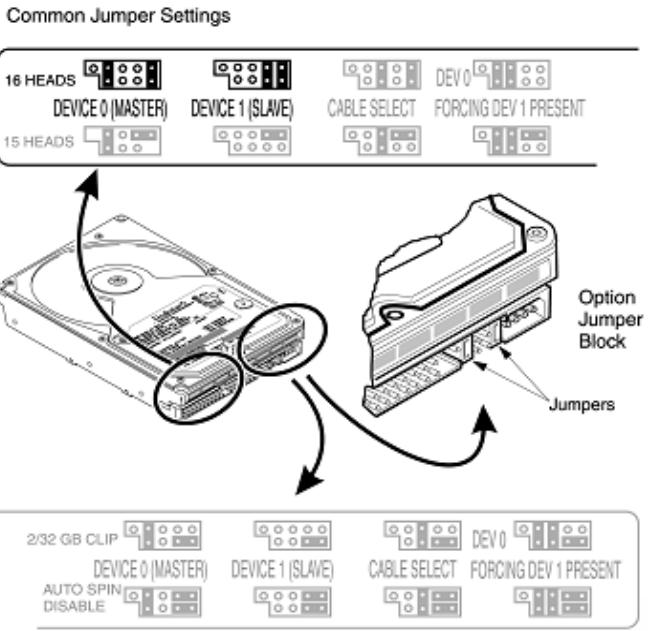

Configuration des cavaliers de connexion

1. Retirez le lecteur de son sachet ESD.
2. Notez le modele (HDS.....),le numero de piece (P/ N) et le numero de série (S/N).
3. Si le nouveau disque dur Hitachi Deskstar est le seul lecteur de disque dur rattaché à votre système, connectez-le au port 0 (MAÎTRE). Si vous ajoutez un lecteur Hitachi à un cable reliant un autre disque, connectez le disque Hitachi au port 1 (ESCLAVE)..

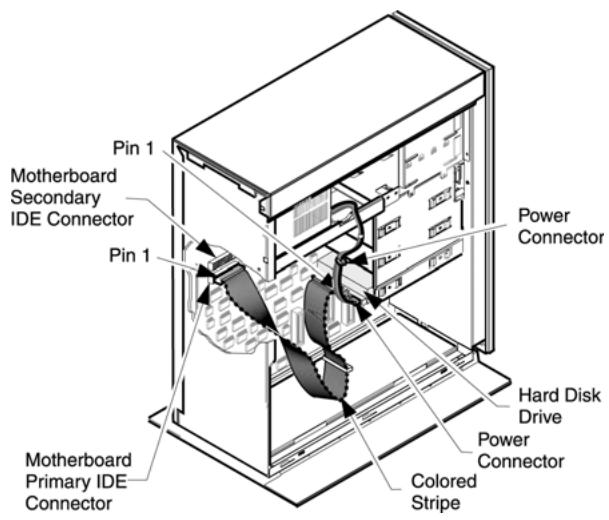

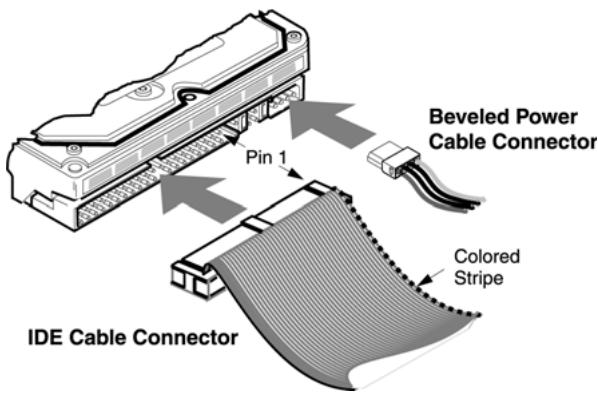

Connexion des cables

Note: il est plus facile, sur certains boîtiers système, de connecter les câbles une fois le lecteur monté sur le système.

1. Reliez le connecteur bleu du cable ATA IDE au connecteur IDE marqu "Primaire" ou "0" sur la carte-mère ou la carte contrôleur de votre système.
2. Reliez un cable d'alimentation au lecteur de disque dur.
3. Si le disque Hitachi Desktop est monté sur le port 0 (MAITRE), reliez le connecteur NOIR du cable ATA/IDE au lecteur de disque dur. Si le disque Desktop est monté sur le port 1 (ESCLAVE), reliez le connecteur GRIS du cable ATA/IDE au lecteur de disque dur.

Montage du lecteur

Il existe un grand nombre de modèles de boîtiers système. Le disque dur Hitachi Deskstar peut être monté avec tout côté ou face dans le sens vertical ou horizontal. Ne montez pas le lecteur en position inclinée.

1. Placez le lecteur dans une baie vide et alignez les quatre trous de vis. Assurez-vous d'utiliser les quatre vis pour monter le lecteur, un lecteur l'âche pouvant vibrer lorsqu'il fonctionne et, en conséquence, tomber en panne. Consultez votre manuel système pour plus d'informations.

2. Remettez en place le couvercle de votre système.

3. Rebranchez votre ordinateur
4. Vérifiez toutes les connexions des cables pour vous assurer qu'elles sont correctement enforcées. Check all external cable connections to ensure they are securely seated.

Installation des logiciels

1. Vérifiez que le lecteur est reconnu par le BIOS système ou, si vous avez ajouté le lecteur en position Esclave, assurez-vous qu'il est reconnu par le système d'exploitation. Les fonctions d'accès au BIOS sont généralement indiquées au moment du démarrage. Elles se trouvent également dans le manuel système de votre ordinateur.
2. Repérez les paramètres du lecteur dans votre BIOS. Vérifiez que la capacité du disque a correctement été détectée. Si votre BIOS n'a pas détecté le disque dur Hitachi Desktop, éteignez votre système et repassez en revue la procédure d'installation. Si votre lecteur n'est toujours pas détecté par votre BIOS, contactez le service d'assistance de Hitachi Global Storage Technologies Support Center à l'adresse www.HitachiGST.com/support

Installation du système d'exploitation

Une fois le disque correctement reconnu par le BIOS, il est prêt à être partitionné et formaté et le système d'exploitation peut être installé. Veuillez consulter le manuel de votre système d'exploitation pour plus d'informations sur son installation. Vous pouvez également consulter notre guide de partitionnement et de formatage à l'adresse: www.HitachiGST.com/support

Copyright Hitachi Global Storage Technologies

Hitachi Global Storage Technologies

5600 Cottle Road

San Jose, CA 95193

Produit aux Etats-Unis

5/04

Tous droits réservés. Travelstar™ est une marque commerciale de Hitachi Global Storage Technologies

Microsoft, Windows XP et Windows sont des marques commerciales de Microsoft Corporation déposées aux États-Unis et/ou dans d'autres pays.

Les autres noms de produits sont des marques commerciales ou des marques déposées de leurs détenteurs respectifs.

Les références faites dans la présente publication aux produits, programmes ou services de Hitachi Global Storage Technologies n'impliant pas que Hitachi Global Storage Technologies a l'intention de commercialiser ceux-ci dans tous les pays où Hitachi Global Storage Technologies est installé.

Les informations produits sont fournies à titre d'information uniquement et ne constituent pas une garantie

ILes informations sont exactes à la date de publication et peuvent faire l'objet de modifications. Les résultats effectifs peuvent varier.

Le presente publication n'est fournie qu'a titre d'orientation générale. Les photographies peuvent représentier des prototypes

21 May 2004
