Type de produit	Moniteur écran plasma
Marque	HITACHI
Modèle	CMP307XE
Taille de l'écran	37 pouces (diagonale), format 4:3
Résolution	1024 x 768 pixels (XGA)
Luminosité	165 cd/m² (typique)
Contraste	400:1 (typique)
Angle de vision	160° horizontal et vertical
Entrées vidéo	RGB1 (D-sub 15 broches), RGB2 (BNC x5)
Entrée audio	Prise cinch (G/D) pour signal audio stéréo
Fréquence de synchronisation horizontale	24 kHz à 64 kHz
Fréquence de synchronisation verticale	50 Hz à 75 Hz
Consommation électrique	390 W (standard), 7 W ou moins en veille
Alimentation	CA 100-120 V / 200-240 V (sélection automatique)
Dimensions (L x H x P)	884 x 684 x 99,7 mm
Poids	29,8 kg
Accessoires fournis	Télécommande, piles AA x2, cordon d'alimentation, câble signal D-sub 15 broches
Nettoyage	Chiffon doux et sec ; ne pas utiliser de produits contenant alcool ou ammoniac
Sécurité	Ne pas obstruer les ouïes de ventilation ; utiliser une prise avec mise à la terre ; ne pas exposer à l'humidité
Économie d'énergie	Conforme ENERGY STAR ; mode veille automatique sans signal de synchronisation

FOIRE AUX QUESTIONS - CMP307XE HITACHI

Comment nettoyer l'écran du moniteur CMP307XE ?

Avant le nettoyage, mettez le moniteur hors tension et débranchez le cordon d'alimentation. Utilisez un chiffon doux et sec. Si nécessaire, employez un produit sans alcool ni ammoniac. Ne grattez jamais la surface avec un objet dur.

Que faire si l'écran affiche 'ECONOMIE D'ENERGIE' ?

Ce message indique qu'aucun signal de synchronisation n'est détecté. Vérifiez la connexion du câble de signal, assurez-vous que l'ordinateur est allumé et que le mode d'économie d'énergie de l'ordinateur est désactivé. Vérifiez également que la sélection d'entrée correspond à la prise utilisée.

Que signifie le message 'HORS FREQUENCY' ?

Ce message apparaît lorsque le signal d'entrée dépasse la plage de fréquences supportée (horizontal 24-64 kHz, vertical 50-75 Hz). Vérifiez les spécifications de votre source et assurez-vous que le câble de signal est correctement connecté.

La télécommande ne fonctionne pas, que dois-je vérifier ?

Assurez-vous que les piles sont insérées avec les bonnes polarités et qu'elles ne sont pas usées. Vérifiez qu'il n'y a pas d'obstacle entre la télécommande et le capteur (distance < 5 m, angle < 30°). La lumière directe du soleil ou une lampe fluorescente peut gêner le fonctionnement.

Comment régler le contraste et la luminosité ?

Utilisez les touches SELECT et VOLUME sur la télécommande ou le panneau. Vous pouvez aussi accéder au menu EasyMenu en appuyant sur MENU, puis sélectionner IMAGE pour régler CONTRASTE et LUMINOSITÉ. Les réglages sont sauvegardés automatiquement.

L'image est déformée ou floue, comment corriger ?

Accédez au menu AFFICHAGE via EasyMenu. Réglez d'abord HORLOGE (fréquence d'horloge de point) pour éliminer les rayures verticales, puis PHASE pour obtenir une image nette. Utilisez un motif fin comme des caractères ou des rayures verticales.

Le moniteur ne s'allume pas, le voyant est éteint

Vérifiez que le cordon d'alimentation est bien branché des deux côtés et que l'interrupteur principal à l'arrière est sur ON. Assurez-vous que la prise secteur fonctionne. Si le problème persiste, contactez le revendeur.

Puis-je utiliser un support mural ou de plafond ?

Oui, des supports optionnels sont disponibles : support de montage table (CMPAD03), mural (CMPAK04) et plafond (CMPAT04). L'installation murale ou au plafond doit être réalisée par un installateur qualifié pour des raisons de sécurité.

Comment réduire les risques de rémanence (brûlure d'écran) ?

Évitez d'afficher des images fixes pendant de longues périodes. Utilisez la fonction de réduction de brûlure dans le menu FONCTION > REDU EMPREINTE > ECONOM. ECRAN. Vous pouvez activer DEPLACEMENTS et MINUTEUR pour déplacer l'image à intervalles réguliers.

Le moniteur émet un son faible ou pas de son

Vérifiez le réglage du volume via la télécommande ou le panneau. Assurez-vous que le son n'est pas coupé (MUTE). Dans le menu FONCTION, vérifiez que les entrées audio RVB1 et RVB2 sont activées. Le niveau d'atténuation peut être réglé dans NIVEAU MUTE.

MODE D'EMPLOI CMP307XE HITACHI

Les particularités de l'écran couleur à plasma sont les suivantes.

Les informations contenues dans ce manuel peuvent être modifiées sans préavis. Le constructeur n'accepte aucune responsabilité pour les erreurs qui peuvent éventuellement apparaitre dans ce manuel.

MARQUES DEPOSEES

VGA et XGA sont des marques déposées d'International Business Machines Corporation.

APPEL et Mac sont des marques déposées d'Apple Computer Inc.

VESA est une marque déposée d'une organisation sans but lucratif, la Video Electronics Standard Association.

Toutes les marques ou noms de produit sont des marques de commerce ou des marques déposées de leur dépositaire respectif.

ENERGY STAR® est une marque de l'EPA (Environmental Protection Agency, USA).

Les particularités de l'écran couleur à plasma sont les suivantes.

Grand écran à plasma, à haute définition

Cet écran à plasma de 37 pouces offre une définition de 1024 (H) x 768 (V) pixels permettant de créer des images de très grande qualité (rapport de la largeur à la hauteur égal à 4:3) sur un support plat. À l'abri des influences électromagnétiques produites par les sources géomagnétiques et les lignes sous tension, cet écran fournit des images à très haute définition totalement dépourvues d'erreur de convergence de couleur ou de distorsion.

Entrée multimédia

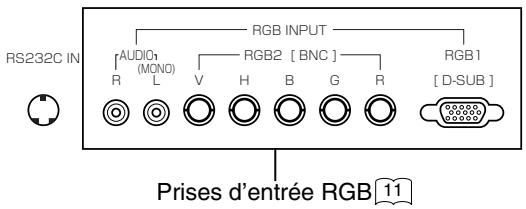

Ce moniteur est pourvu d'une prise D-sub mini et d'une prise BNC pour entrée RVB, il dispose de prises d'entrée pour les signaux audio stéréophoniques.

Convertisseur multibalayage

Le convertisseur de balayage permet de s'adapter à un grand nombre de signaux.

Les performances vidéo d'un signal d'entrée dépassant 1024 x 768 (trames) ne sont pas garanties lors de l'utilisation du mode d'affichage simplifié.

Boîtier de télécommande facile à utiliser et easymenu

Le boitier de télécommande fourni facilite les réglages d'affichage. Par ailleurs, le système d'affichage sur l'écran, EasyMenu, permet de connaître les conditions de réception du signal et les réglages des commandes d'une manière facile à apprécier (1 cut "a l'oeil").

Économie d'énergie

L'étoile d'énergie internationale et un système d'économie d'énergie sont fournis. Ce dernier s'active automatiquement pour réduire la consommation d'énergie même en l'absence de signal d'entrée video.

Remarques sur ce mode d'emploi

• Les informations de ce mode d'emploi peuvent être modifiées sans préavis.
• Bien que ce mode d'emploi ait été préparé avec soin, vous êtes invité à informer le revendeur ou nous-mêmes de vos commentaires, points de vue ou questions qui concernent l'appareil.
• Prenez reconnaissance des exigences qui gouvernent l'utilisation de cet appareil, telles que les caractéristiques des matériels et logiciels ainsi que les contraintes qui en découlent. Nous ne serions être tenu responsable des dommages causés par l'utilisation incorrecte de cet appareil.
• La reproduction totale ou partielle de ce mode d'emploi est interdite sans accord préalable.
• Les noms mentionnés dans ce mode d'emploi peuvent être des marques, déposées ou non, par leurs propriétaires respectifs.

PARTICULARITES 1

CONTENTS 2

Instructions de sécurité 3

INSTRUCTIONS D'INSTALLATION 8

Installation 8

Pour éviter la chute 8

Accessoires standard 9

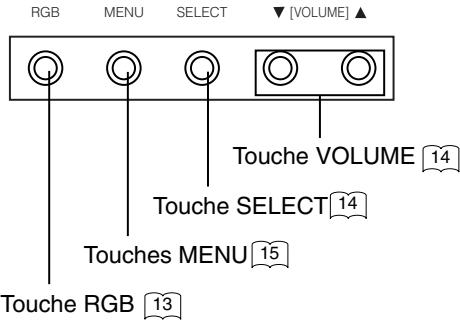

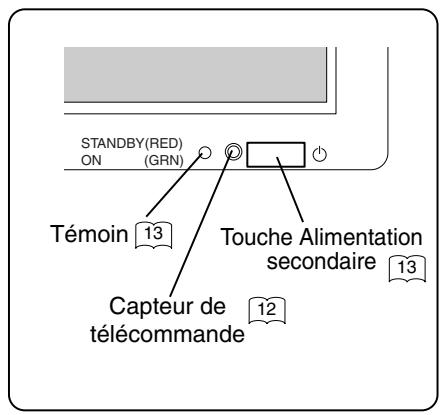

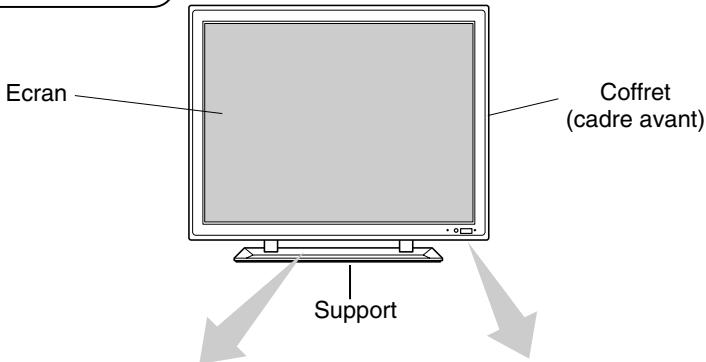

Nom des parties 9

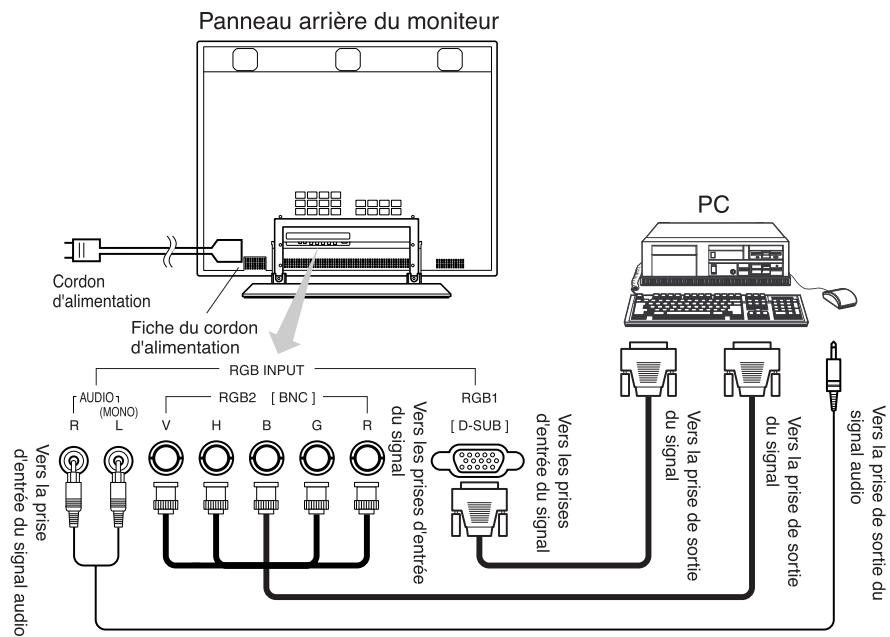

Installation et câblage 11

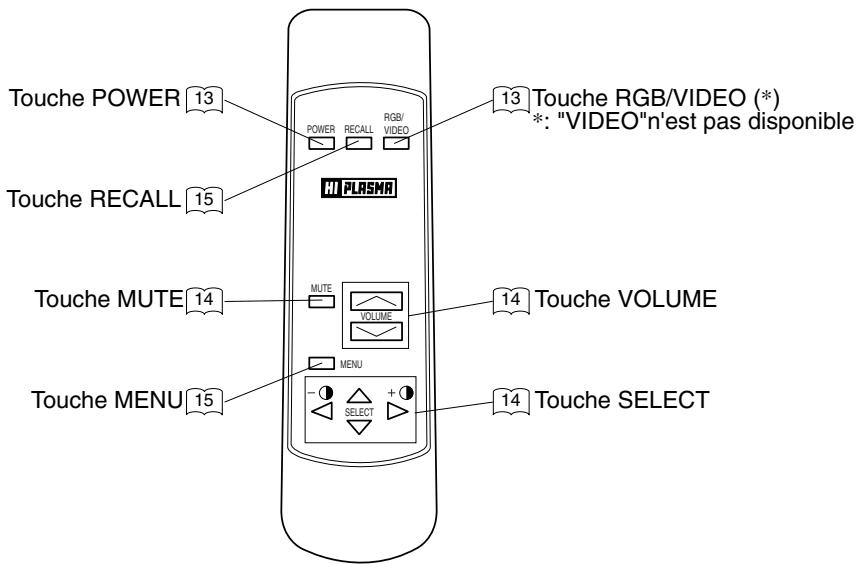

Utilisation du boîtier de télécommande 12

INSTRUCTIONS DE FONCTIONNEMENT 13

Mise sous tension et hors tension 13

Sélection de l'entrée 13

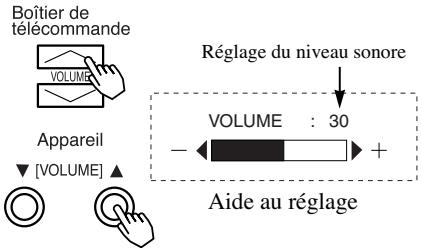

Réglage du niveau sonore 14

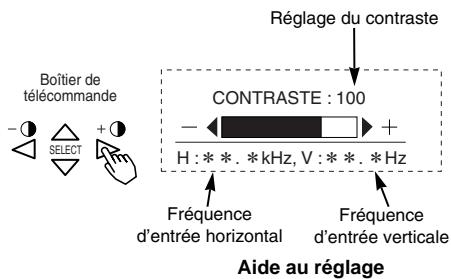

Réglage du contraste 14

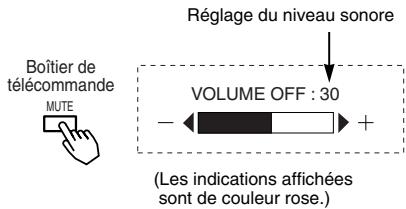

Atténuation des sons 14

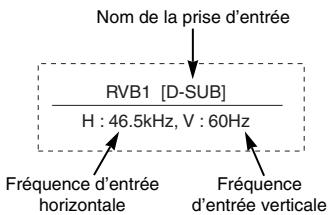

Affichage de l'état du signal d'entrée 15

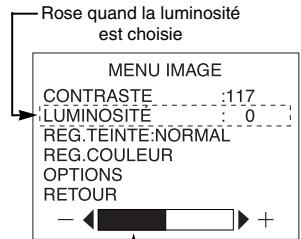

Système d'affichage sur l'écran, EasyMenu 15

AUTRES PARTICULARITÉS 19

Sauvegarde automatique 19

Réinitialisation (Réglages initiaux) 19

Vérification du signal 20

Commutation de la méthode d'affichage 20

Mode d'économie d'énergie 21

Mode sonore 21

GUIDE DE DÉPANNAGE 22

Symptômes qui semblent dénomer une anomalie 22

Actions pour corriger les images anormales 23

Caractéristiques générales 24

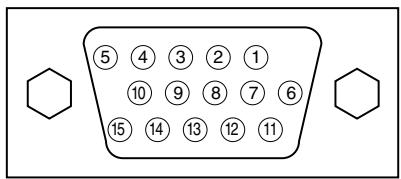

Entrée signaux 25

Liste des signaux conseillés 26

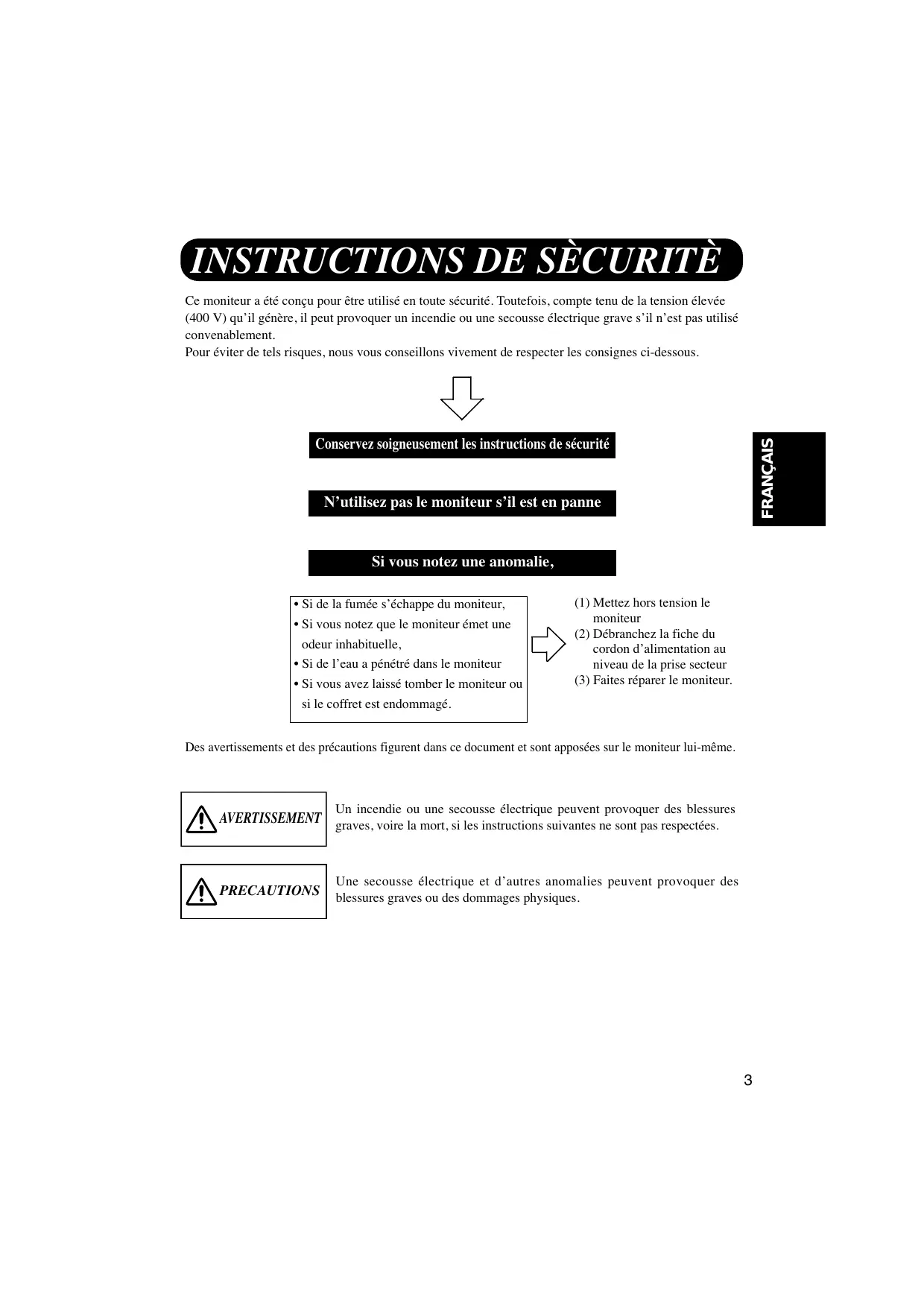

Instructions de sécurité

Ce moniteur a été conçu pour être utilisé en toute sécurité. Toutefois, compte tenu de la tension élevée (400 V) qu'il génère, il peut provoquer un incendie ou une secousse électrique grave s'il n'est pas utilisé convenablement.

Pour éviter de tels risques, nous vous conseillons vivement de respecter les consignes ci-dessous.

Conservez soigneusement les instructions de sécurité

N'utilisez pas le moniteur s'il est en panne

• Si de la fumée s'échappe du moniteur,
• Si vous notez que le moniteur émet une odeur inhabituelle,
• Si de l'eau a pénétré dans le moniteur
• Si vous avez laissé tomber le moniteur ou si le coffret est endommagé.

(1) Mettez hors tension le moniteur (2) Débranchez la fiche du cordon d'alimentation au niveau de la prise secteur (3) Faites réparer le moniteur.

Des avertissements et des précautions figurent dans ce document et sont apposées sur le moniteur lui-même.

AVERTISSEMENT

Un incendie ou une décharge électrique peuvent provoquer des blessures graves, voir la mort, si les instructions suivantes ne sont pas respectées.

PRECAUTIONS

Une secousse électrique et d'autres anomalies peuvent provoquer des blessures graves ou des dommages physiques.

Un incendie ou une secousse électrique peuvent provoquer des blessures graves, voir la mort, si les instructions suivantes ne sont pas respectées.

Mettez immédiatement le moniteur hors tension et débranchez la fiche du cordon d'alimentation au niveau de la prise secteur. Lorsque la fumée s'est arrêtée, faites réparer le moniteur.

Si vous vous entérez à utiliser le moniteur dans de telles conditions anormales, vous risquez de provoquer un incendie ou de dessentir une secousse électrique. Si vous vous entendez à utiliser le moniteur dans de telles conditions anormales, vous risquez de provoquer un incendie ou de déclencher une secousse électrique.

Si vous laissez tomber de l'eau ou d'autres corps étrangers dans le moniteur, un incendie peut se produire, ou vous pouvez ressentir une secousse électrique.

Dans le cas où un corps étranger a pénétré dans le moniteur, mettez immédiatement le moniteur hors tension et débranchez la fiche du cordon d'alimentation au niveau de la prise secteur ; cela fait, faites réparer le moniteur.

Si vous posez le moniteur sur une surface ondulée ou instable, il peut tomber et vous risquez d'être blessé. Posez le moniteur sur une surface plane et suffisamment solide.

Ne heurtez pas le moniteur.

Si après avoir heurté le moniteur, vous constatez que l'image ne se forme plus sur l'écran, que le verre est brisé, que le moniteur émet de la fumée ou une odeur inhabituelle, mettez immédiatement le moniteur hors tension et débranchez la fiche du cordon d'alimentation au niveau de la prise secteur. Cela fait, faites réparer le moniteur. Si vous persistez à utiliser le moniteur dans de telles conditions anormales, vous risquez de provoquer un incendie ou de recevoir une scousse électrique.

Certaines parties internes du moniteur sont portées à des tensions élevées. Le démontage ou la modification peuvent être la cause d'un incendie ou d'une secousse électrique.

N'utilisez pas le moniteur dans un lieu humide.

Si vous utilisez le moniteur dans un lieu humide tel qu'une salle de bain ou une salle de douche, vous risquez de provoquer un incendie ou de recevoir une secousse électrique. En outre, nous ne conseillons pas l'utilisation du moniteur à proximité d'une fenêtre tandis qu'il pleut ou qu'il neige dehors, ni d'ailleurs au bord de mer.

Si vous posez un objet lourd sur le cordon, si vous l'étirez, si vous l'écrasez, si vous le chauffez, il peut être endommagé et cela peut être à l'origine d'un incendie ou d'une secousse électrique.

Si le cordon d'alimentation est endommagé, consultez le centre d'entretien.

AVERTISSEMENT

Un incendie ou une décharge électrique peuvent provoquer des blessures graves, voir la mort, si les instructions suivantes ne sont pas respectées.

Le cable d'alimentation FOURNI DOIT etre utilise

Le non-respect de ces normes peut entraîner des électrocutions ou un risque d'incendie.

Aux USA et au Canada, utilisez un cordon d'alimentation UL “LISTED” / CSA “LABELLED” ou “CERTIFIED” correspondant aux spécifications suivantes :

Puisance nominale : minimum 125V, 7ampères, Longueur : maximum 3,0m, Type : SVT ou SJT

Type de prise : NEMA 5-15P figure, Fiches parallèles, avec masse

En Europe, utilisez un cordon d'alimentation conforme aux normes européennes. Pour un courant nominal allant jusqu'à 6 ampères, le cordon d'alimentation doit être au moins de type H05VV-F3G0,75 mm² ou H05VVH2-F3G0,75 mm².

100 - 120 V pour les USA, le Canada, etc.

200 - 240 V pour l'Europe, etc.

(Le moniteur se règle automatiquement sur la tension d'entrée 100 - 120 / 200 - 240 V.)

FAITES ATTENTION AU BRANCHEMENT DU CORDON D'ALIMENTATION!

Avant de brancher la prise male du cordon d'alimentation sur une prise murale de tension correcte, vérifie que la partie de ce cordon qui se trouve au niveau de la connexion est propre (c'est-à-dire qu'il n'y a pas de poussière). Ensuite, enfoncez fermement la prise male de ce cordon dans une prise murale afin d'éviter tout risque de choc électrique ou d'incendie.

• Ne touchez pas la prise secteur quand un orage est proche.

Vous pourriez déceltir une secousse électrique.

• Ne touchez pas la prise secteur avec des mains mouillées

Vous pourriez ressentir une secousse électrique.

N'obstruez pas les ouïes d'aération

Si vous obstruez les ouïes d'aération tandis que le moniteur est en fonctionnement, ou juste après son arrêt, la température intérieure peut s'élever au point de provoquer un incendie ou une secousse électrique.

• Ne renversez pas le moniteur.
• Ne posez pas le moniteur sur une étagère ou dans un meuble.
• Ne posez pas le moniteur sur une moquette ou un matelas.
• Ne couvrez pas le moniteur d'un linge.

Une secousse électrique et d'autres anomalies peuvent provoquer des blessures graves ou des dommages physiques.

• Vous devez contrôler le mode d'emploi de l'ordinateur avant de poser le moniteur sur cet appareil.

Le poids du moniteur ou le fait que le moniteur puisse obstruer les ouïes d'aération de l'ordinateur peuvent provoquer une déformation de l'image ou l'endommagement de l'ordinateur.

• Débranchez la fiche du cordon d'alimentation au niveau de la prise secteur quand vous transportez le moniteur.

Transporter le moniteur sans débrancher la fiche du cordon d'alimentation peut endommager le cordon d'alimentation et provoquer, ultérieurement, un incendie ou une secousse électrique. Nous vous conseillons de transporter le moniteur à deux personnes. Soyez prudent quand vous transportez le moniteur et veillez tout spécifiquement à ne pas casser la vitre.

• Quand vous débranchez la fiche du cordon d'alimentation au niveau de la prise secteur.

Vous nevez saisir la fiche elle-même et ne pas tirer sur le cordon.

En effet, il est évident que si vous tirez sur le cordon, vous pouvez l'endommager, et qu'une fois endommagé, le cordon peut être à l'origine d'un incendie ou d'une secousse électrique. Par ailleurs, ne touchez pas les broches de la fiche du cordon immédiatement après avoir débranché cette fiche car vous pourriez ressentir une secousse électrique.

• Débranchez la fiche du cordon d'alimentation au niveau de la prise secteur si vous envisagez de ne pas vous servir du moniteur pendant une longue période.

Cela, pour votre sécurité.

• N'utilisez pas le moniteur dans une atmosphère contenant des suies, de la vapeur, une grande quantité d'humidité et de la poussière.

Tout cela peut provoquer un incendie ou une secousse électrique.

• N'exposez pas le moniteur à une température ambience élevée.

N'exposez pas le moniteur à la lumière directe du soleil ni à des températures élevées telles que celles qui peuvent se développer dans l'habitacle d'une voiture, l'éte, un jour de grand et beau soleil. La chaleur peut provoquer un incendie, une transformation, voir la fonte du moniteur.

• Ne placez aucun objet à l'intérieur du moniteur.

N'introduisez aucun objet à l'intérieur du moniteur, ne le heurtez pas. Le moniteur pourrait quitter votre bureau et tomber à terre. Et cela peut être la cause d'une blessure.

Instructions de sécurité (suite)

PRECAUTIONS

Vous pourriez vous blesser ou endommager votre matériel si vous ne suivez pas les instructions ci-dessous.

• N'enroulez pas le cordon d'alimentation pour former une petite boule.

Il pourrait s'échauffer et provoquer un incendie.

Attention uniquement destiné à l'utilisation en 200 - 240 v

Cet équipement utilise les systèmes de protection électriques du bâtiment où il est installé pour l'isolement contre les courts-circuits ou les surtensions. Voir le tableau qui suit pour la localisation et le nombre adéquat de systèmes de protection du bâtiment.

Et sous-ensembles monophases

	Protection contre	Nombre minimul de coupe-circuit à fusibles ou de pôles de disjoncteu	Emplacement
Cas A: Matériel destiné à être relié uniquement à des SCHEMAS D'ALIMENTATION avec neutre à la terre identifié de façon sûre excepté pour le cas C ci-dessous.	Défaut à la terre	1	Conducteur de phase
	Surintensité	1	L'un ou l'autre des conducteurs
Cas B: Matériel destiné à être relié à toute alimentation, y compris les SCHEMAS D'ALIMENTATION IT et les alimentations avec fiches réversibles excepté pour le cas C ci-dessous.	Défaut à la terre	2	Deux conducteurs
	Surintensité	1	L'un ou l'autre des conducteurs
Cas C: Matériel destiné à être relié à des schémas d'alimentation 3 conducteurs avec neutre à la terre identifié de façon sûre.	Défaut à la terre	2	Chaque conducteur de phase
	Surintensité	2	Chaque conducteur de phase

Vérifiez que les systèmes de protection du bâtiment correspondant aux conditions indiquées dans ce tableau avant d'installer le moniteur.

Pour une isolation complète, retirez le CORDON d'alimentation!

Pour une isolation complète par rapport à la source d'alimentation, retirez le cordon d'alimentation du moniteur ou de la prise murale.

Environnement d'installation

N'obstruez pas les ouies d'aération. Ne posez pas le moniteur sur une moquette, une couverture, au voisinage d'un rideau épais dont les poils pourraient venir obstruer les petites ouies d'aération. N'installez pas le moniteur dans un des endroits suivants. Endroits chauds, près d'un radiateur, endroits exposés à la lumière directe du soleil. Endroits qui sont soumis à des variations rapides et amples de température. Endroits où existent des suies, des poussières, une atmosphère hautement humide. Endroits confinés. Endroits humides tels qu'une salle de bain ou une salle de douche. Endroits où vos jambes peuvent s'emmeler. Endroits en permanence soumis à des vibrations, ou soumis parfois à des vibrations importantes. Endroits déformés et instables.

Comment regarder le moniteur

Si vous regardez le moniteur dans une pièce très souvent, vos yeux se fatiguent.

Utilisez le moniteur dans une pièce raisonnablement éclairée.

Pour éviter toute fatigue oculaire, évitez que l'écran ne soit frappé directement par les rayons du soleil ou ceux de l'éclairage.

L'utilisation prolongée du moniteur peut provoquer une "sécheresse" des yeux, ou une forme de "myopie".

Nous vous conseillons une pause de 10 à 15 minutes toutes les heures. Veillez à ce que vos yeux soient plus hauts que le moniteur.

Comment nettoyer le moniteur

Avant de nettoyer le moniteur, mettez-le hors tension et débranchez la fiche du cordon d'alimentation au niveau de la prise secteur. Pour nettoyer le moniteur, ne vaporisez aucun produit directement sur l'écran ni sur le coffret. Utilisez un chiffon propre, sans poussière, doux et sec. Si cela ne suffit pas, utilisez un produit ne contenant ni alcool ni ammoniac.

Ne grattez pas la surface de l'écran avec un stylo à bille, un tournevis, etc.

Prévention d'obstacle vis-à-vis des récepteurs de radio

Ce moniteur a été conçu conformément aux règles de la FCC et à d'autres règles, de manière à ne pas constituer un obstacle pour les récepteurs de radio.

Toutefois, ce moniteur peut constituer un obstacle pour les récepteurs de radio ou de télévision quand il en est trop près.

Précautions concernant le moniteur

• Pour relier le moniteur à un PC, utilisez le cable de signal fourni. N'utilisez aucun autre cable de signal
• Assurez-vous que le connecteur du câble de signal est bien fixé. Veillez à ce que les vis soient serrées.
• Branchez la fiche du cordon d'alimentation sur une prise secteur différente de celle utilisée pour le téléviseur, la radio, etc.
• Utilisez une prise secteur à 3 broches et assurez-vous qu'une des broches est bien reliée à la terre.

• Veillez à ce que le moniteur soit loin de la radio. - Orientez l'antenne de la radio de manière que le moniteur ne soit pas brouillé.
• Le câble de l'antenne de la radio et celui de l'antenne du téléviseur ne doit pas cheminer à proximité du moniteur.
• Pour les câbles d'antenne, utilisez des câbles coaxiaux.

Vous pouvez savoir si le moniteur a une influence sur les récepteurs de radio en mettant hors tension tous les appareils à l'exception du moniteur.

Si vous constatez un obstacle à la réception de la radio quand vous utilisez le moniteur, reportez-vous à ce qui précède.

Précautions pour le transport

Soyez attentif quand vous transportez ce moniteur car il est lourd.

De plus, transportez le moniteur dans son emballage d'origine.

Avertissement

Cet appareil est un produit de Classe B. Dans un environnement domestique, il risque de causer des interférences radio, auquel cas l'utilisateur peut avoir à prendre les mesures nécessaires.

Installation

• Aucun pied n'est fourni avec ce produit. Pour l'installation du moniteur, Support de montage table optionnel (CMPAD03), Support de montage mural (CMPAK04) ou Support de montage au plafond (CMPAT04).

Le Support de montage table a été utilisé pour les illustrations de ce manuel.

AVERTISSEMENT

■ Utilisez un des supports spéciaux de montage pour installer cet apparéil. Un support trop faible peut entraîner le renversement ou la chute de l' apparéil et conduir à un incendie, une électrocution ou des blessures. Veuillez notesque cette société n'assume assemblent aucune responsabilité si un module de montage autre que le module de montage spécial est utilisé et si cet apparéil n'est pas installé correctement.

L'installation du modele à fixer sur un mur ou en plafond, peut etre dangereuse; ne tentez pas de l'effectuer vous-meme mais demandez au revendeur qu'il vous oriente vers un installerateur qualifie. PRECAUTIONS ■ Afin d'éviter toute augmentation de la température interne, laissez un espace de 10cm ou plus entre chaque côté de l'appareil et d'autres objets tels que les murs, etc. de façon que les trous de ventilation ne soient pas bloqués.*

Support de montage table

Type: CMPAD03

Dimensions extérieures : 650 (L) x 251 (H) x 300 (P) (mm)

Support de montage mural

Type: CMPAK04

Angle d'inclinaison:

0-20° Un ajustement sur cinq crans est possible.

Dimensions extérieures

675 (L) x 560 (H) x 77 (P) (mm)

Support de montage au plafond

Type: CMPAT04

Angle d'inclinaison:

0-25° Un ajustement sur cinq crans est possible.

Dimensions extérieures

480 (L) x 959 (H) x 330 (P) (mm)

Pour éviter la chute

(pour seulement support de montage table, CMPAD03)

PRECAUTIONS

Veillez à ce que l'appareil soit monté dans un endroit stable. Prenez toute mesure nécessaire pour éviter qu'il ne tombe et blesse quelqu'un.

Fixation à un mur ou un poteau

① En utilisant des vis M4 (deux), fixez les crochets fournis aux trous de vis situés aux extrémités supérieures à l'arrière de l'écran, comme le montre l'illustration.

Au moyen d'une corde, d'une chaîne ou d'un collier disponibles dans le commerce, fixez l'écran au mur ou au poteau.

Montage sur bureau

Au moyen de vis à bois (deux), fixez l'écran au niveau des percages placés à l'arrière du support, comme le montre l'illustration.

Au moyen de vis à bois disponibles dans le commerce, maintenez soigneusement l'écran en position.

10 cm ou plus*

Accessoires standard

Cet appareil comprend l'écran et les accessoires ci-dessous.

Si l'un quelconque de ces accessoires est manquant, consultez le revendeur.

Mode d'emploi (ce document)

Boîtier de télécommande

Piles AA x 2

Cordon d'alimentation

Câble de signal, D-sub mini à 15 broches

Veuillez lire le mode d'emploi (ce document) et la carte de garantie ; conservez-les en lieu sûr pour référence. Conservez l'emballage pour expédition ultérieure.

Nom des parties Avant

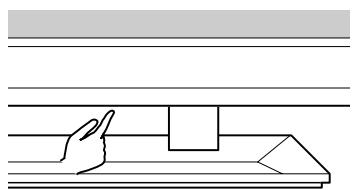

Panneau de commande Le bouton de réglage se trouve sur le fond.

Prises de raccordement d'appareil extérieur

Boîtier de télécommande

Raccordement à un PC

• Avant d'effectuer les opérations suivantes, lisez attentivement les Remarques d'emploi (3 à 7) pour garantir un fonctionnement sûr:

① Assurez-vous que les signaux d'affichage produits par le PC sont compatibles avec les caractéristiques de cet appareil. Pour de plus amples détails concernant les caractéristiques de cet appareil, reportez-vous au paragraphe Caractéristiques techniques 24 à 26 ② Choisissez un endroit convenable et installez l'appareil sur une table horizontally où le support peut être posé sans risque. ■ Installer le moniteur près d'une prise secteur. ③ Assurez-vous que l'interrupteur d'alimentation du moniteur est sur la position d'arrêt. ■ Le moniteur est expédié interrupteur d'alimentation sur la position d'arrêt. ④ Assurez-vous que l'interrupteur d'alimentation du PC est sur la position d'arrêt. ⑤ Au moyen du câble de signal fourni, reliez la prise d'entrée de signal (RGB1) sur le panneau arrière du moniteur, à la prise de sortie de signal du PC. Des câbles en option sont nécessaires pour relier la prise d'entrée RGB2 et les prises d'entrée audio. ■ Si le câble de signal fourni ne convient pas pour le PC, consultez le revendeur après avoir lu les conseils du paragraphe "Entrée du signal". 25 ⑥ Branchez l'une des extrémités du cordon d'alimentation fourni dans le connecteur de cordon d'alimentation du panneau arrière, et l'autre extrémité dans une prise secteur. ⑦ Mettez le moniteur sous tension puis le PC et assurez-vous qu'une image se forme sur le moniteur. Pour de plus amples détails concernant la mise sous tension du moniteur et les réglages de l'image, reportez-vous au paragraphe "Instructions d'utilisation" à 18

Utilisation du boîtier de télécommande

Mise en place des piles

① Ouvrez le couvercle du logement des piles. Appuyez sur le couvercle et faites-le glisser dans la direction de la flèche.

Mettez en place les piles.

• Mettez en place les deux piles AA fournies en respectant les polarités indiquées. Lorsque you remplacez les piles, veillez à toutjours utiliser le modele R6P AA (ou SUM-3).

Fermez le couvercle du logement des piles. Faites glisser le couvercle dans la direction de la flèche.

Utilisation du boîtier de télécommande

Utilise le boîtier à moins de 5m de la face avant de l'appareil et de manière que le faisceau ne fasse pas un angle supérieur à 30 degrés par rapport à l'axe du capteur.

PRECAUTIONS

N'utilisez pas des piles autres que celles préconisées pour cet apparéil. Ne mélangez jamais des piles usagées avec des piles neues. Cela risque de causer une explosion ou une fuite, et induire un risque d'incendie, de blessures corporelles ou de taches. Lors de la mise en place des piles, voirlez à respecter les polarités indiquées sur l' apparéil. Dans le cas contraire, les piles pouraient explodeur ou fuir, ce qui pourrait provoquer un incendie, une blessure ou des taches.

CONSEILS

Ne laisserez pas tomorrow le boîtier de télécommande, ne le hourez pas. Pour éviter toute anomalie, n'aspergez pas le boîtier de télécommande avec de l'eau, ne le placez pas sur un objet humide. Avant de laisser le boîtier de télécommande inutilisé pour une longue période, retirez les piles. Si le boîtier de télécommande devient sans effet, remplacez les piles. Les lumières vives, par exemple les rayons du soleil, qui viennent frapper le photorécepteur de la télécommande risquent d'entraver le fonctionnement. Placez l' apparéil à l'abri de toute lumière vivie.

Mise sous tension et hors tension

• Pour mettre l'appareil sous tension, actionnez l'interrupteur d'alimentation principal ( ① ) de l'appareil proprement dit pour le mettre sur la position Marche (ON) et appuyez sur la touche SUB POWER ( ) ou POWER de la télécommande.
• Pour mettre l'appareil hors tension, appuyez sur la touche SUB POWER () du module principal ou sur la touche POWER de la télécommande, puis positionnez l'interrupteur d'alimentation principal (1) sur la position Arrêt (OFF).

Pour des opérations normales, laissez l'interrupteur d'alimentation principal (①) sur la position Marche (ON) et utilisez la touche d'alimentation auxiliaire ou la touche d'alimentation de la

télécommande pour permettre l'appareil sous tension et hors tension.

Le témoin lumineux s'allume quand l'appareil est sous tension.

Voyant	Etat d'alimentation
S'allume en rouge	Eteint
S'allume ou clignote en vert	Allumé

Lorsque le témoin est de couleur verte et clignote, ou bien que le message “ECONOMIE D'ENERGIE” ou “HORS FREQUENCY” s'affiche sur l'écran, quelque chose d'inhabituel se présente en matière d'état de réception. Reportez-vous au paragraphe “Symptômes qui semblent dénoter une anomalie”. 22

Conseils

Évitez de mettre le moniteur sous tension et hors tension plusieurs fois et à intervalles brefs. - Une anomalie peut survenir après ce genre d'opération. - Mettez l'interrupteur principal ( ① ) sur la position d'arrêt avant de laisser le moniteur inutilisé pendant une longue période. Si une panne d'alimentation survient alors que l'appareil est en fonctionnement, il se remet en fonctionnement après le rétablissement de l'alimentation. Mettez l'appareil hors tension avant de le laisser inutilisé pendant une longue période.

Sélection de l'entrée

• Appuyez sur la touche RGB/VIDEO du boîtier de télécommande ou de l'appareil pour sélectionner l'entrée, dans l'ordre RVB1 RVB2 RVB1.

Le type de données saisies pour lesquelles le paramètre SKIP a été sélectionné à l'aide du système d'affichage à écran, EasyMenu (18), sont ignorées.

PVD

Ent

e D-sub)

e BNC)

Réglage du niveau sonore

• Tandis que le système d'affichage sur l'écran, EasyMenu 17, n'est pas visible, appuyez sur la touche VOLUME ou du boîtier de télécommande (ou sur la touche VOLUME à ou de l'appareil) pour régler le niveau sonore.

Pour vous aider, le niveau réglé se trouve affiché tandis que vous appuyez sur ces touches.

Tandis que l'aide est visible, appuyez sur la touche ou a pour augmenter le niveau sonore. Tandis que l'aide est visible, appuyez sur la touche ou pour diminuer le niveau sonore. Vous pouvez également régler le niveau sonore grâce au système d'affichage sur l'écran, EasyMenu. Le mode permettant le réglage du niveau sonore est abandonné si vous appuyez sur aucune touche pendant 5 secondes. (L'aide au réglage s'efface d'elle-même.)

Réglage du contraste

• Tandis que le système d'affichage sur l'écran, EasyMenu [15], n'est pas visible, appuyez sur la touche SELECT du boîtier de télécommande pour régler le contraste.

Quand vous appuyez sur ces touches, le réglage du contraste et les fréquences horizontale (H) et verticale (V) du signal d'entrée sont affichées à titre d'aide. Tandis que l'aide est affichée, appuyez sur la touche < pour réduire la différence entre la partie la plus sombre et la partie la plus lumineuse. Tandis que l'aide est affichée, appuyez sur la touche > pour accroître la différence entre la partie la plus sombre et la partie la plus lumineuse. Vous pouvez également régler le contraste grâce au système d'affichage sur l'écran, EasyMenu. 16 Le mode permettant le réglage du contraste est abandonné si vous n'appuyez sur aucune touche pendant 5 secondes. (L'aide au réglage s'efface d'elle-même.)

Atténuation des sons

• Appuyez sur la touche MUTE du boîtier de télécommande pour atténuer les sons.

■ Quand vous appuyez sur la touche, [VOLUME OFF] (rose) et le réglage du niveau sonore s'affichent à titre d'aide. Tandis que le son est atténué, appuyez sur la touche pour diminuer le niveau sonore. - Tandis que le son est atténué, appuyez sur la touche pour rétablir lessons. ■ Vous pouvez également régler le niveau sonore du son atténué grâce au système d'affichage sur l'écran, EasyMenu. 17

• Appuyez une nouvelle fois sur la touche MUTE du boîtier de télécommande pour rétablir le niveau sonore ; l'aide concerne VOLUME (bleu) et le niveau sonore peut être régulé.

■ Si vous utilisez MUTE, le guide reste affiché pendant 5 secondes, puis il disparait. L'appareil lui-même ne possède pas de touche MUTE.

Affichage de l'état du signal d'entrée

• Appuyez sur la touche RECALL du boîtier de télécommande pour afficher sur l'écran l'état des signaux d'entrée.
• Appuyez une nouvelle fois sur la touche RECALL pour abandonner l'affichage sur l'écran.

Le mode permettant le réglage du contraste est abandonné si vous n'appuyez sur aucune touche pendant 5 secondes. L'appareil lui-même ne possède pas de touche RECALL.

Système d'affichage sur l'écran, easymenu

• Appuyez sur la touche MENU pour ouvrir le menu de réglage permettant d'effectuer divers réglages et ajustements au moyen des touches SELECT (touches, , et du boîtier de télécommande, ou touche SELECT).

Appuyez sur la touche SELECT de l'appareil (la touche, ou la touche , du boîtier de télécommande) pour choisir un paramètre en déplaçant le texte de couleur rose. Appuyez sur la touche VOLUME de l'appareil (la touche, ou la touche, du boîtier de télécommande) pour modifier la valeur du paramètre ou la valider, ou encore changer de menu. - Lorsqu'une option est suivie de ":", cela peut dire que cette option peut être réglée ou modifiée. - Lorsqu'une option est suivie de, un menu peut être ouvert en appuyant sur la touche SELECT du boîtier de télécommande ou sur la touche SELECT et la touche VOLUME. - Si vous choisissez [RETOUR], appuyez sur la touche SELECT du boîtier de télécommande ou sur la touche SELECT et la touche VOLUME pour abandonner le menu initial. Pour de plus amples détails concernant les réglages et les choix, reportez-vous aux pages à 16

• Appuyez une nouvelle fois sur la touche MENU pour abandonner le menu de réglage.

Le menu de réglage se ferme de lui-même si vous n'appuyez sur aucune touche pendant 10 secondes.

Marque de sélection de menu

Aide

Conseils

Il peut se produire un brûlage (image résiduelle) si la même image reste affichée pendant longtemps. Pour réduire ce risque, changez le contenu de l'affichage à intervalles convenables. Pour réduire ce phénomène, il est recommandé de changer le contenu de l'affichage à un intervalle de temps approprié ou d'utiliser la fonction de brûlure d'écran [18]. Si des images spéciales (telles que celles en damier) créées sur un PC ou tout autre équipement sont affichées sur tout l'écran, la tonalité peut varier en fonction du contraste et de la luminosité.

Instructions de fonctionnement (suite)

Liste des posts de réglage

Poste du menu		Caracteres choisis	Poste de réglage	Δ △ △	Δ △ △	Conseil de réglage
PRIN CIP AL	IMAGE	CONTRASTE	Contraste	Diminue l'écart entre la luminosité et l'obscurité	Augmente l'écart entre la luminosité et l'obscurité	Régléz pour que la visibilité soit maximale compte tenu de la luminosité ambiente.
		LUMINOSITÉ	Luminosite	Le noir est accruer pour augmenter l'obscurité générale.	Le noir est attenué pour diminuer l'obscurité générale.	Régléz de manière que le noir n'envahisse pas l'écran.
		REG.TEINTE	Mode de couleur	FROID ↑ NORMAL ↑ CHAUD ↑ UTILISAT	FROID ↓ NORMAL ↓ CHAUD ↓ UTILISAT	Réglé sur les couleurs souhaitées
	REG. COULEUR	GAIN-R	Gain en rouge	Le rouge est affaibli	Le rouge est renforcé	Définit le réglage de couleur sélectionné par l'utilisateur avec REG. TEINTE.
		GAIN-V	Gain en vert	Le vert est affaibli	Le vert est renforcé
		GAIN-B	Gain en bleu	Le bleu est affaibli	Le bleu est renforcé
	OPTIONS	PRÉSENTATION	Présentation	Définit PUBLIC	Définit THEATER	Peut être choisi pour une fréquence verticale de 60 Hz ou inférieure. Défini normalement sur PUBLIC. A régler sur THEATER pour augmenter le nombre de couleurs, même quand l'écran estASF.
		GAMMA	Correction gamma	1.0 ↑ 2.2 ↑ 2.8 ←	1.0 ↓ 2.2 ↓ 2.8	Normalement régé sur 2,2 V.
		NIVEAU VIDÉO	Niveau du signal d'entrée	Réglé sur 0,7 V	Réglé sur 1,0 V	Normalement régé sur 0,7 V. Si le blanc envahit l'écran régéz sur 1,0 V.

Poste du menu		Caracteres choisis	Poste de réglage		Δ △ ▼	Δ △ ▼	Conseil de réglage
PRINCE PAIL	SON	VOLUME	Niveau sonore		Diminue le niveau sonore.	Augmente le niveau sonore.	Réglez pour obtenir le niveau désire 14
		BALANCE	Equilibre sonore		Rehausse la voie gauche.	Rehausse la voie droite.	Réglez selon vos goûts.
		AIGUES	Aigus		Supprime les aigus	Rehausse les aigus.
		GRAVES	Graves		Supprime les graves.	Rehausse les graves.
		NIVEAU MUTE	Atténuation du son		Diminue le niveau sonore. Minimum 0.	Augmente le niveau sonore. Maximum égal à la valeur avant atténuation.	Pour régler le niveau d'écoute dessons quand vous appuyez sur la touche MUTE.14
	AFFICHAGE	ZONE ECRAN	Zone d'affichage	NOR-MAL	NORAMAL ↔ TOTAL		Réglez l'affichage selon vos préférences. Les images sont plus facibles à régler en mode NORMAL.20
				SXGA (fréquence verticale 60Hz)	CENTRE ↑ TOTAL ↑ PA/GA ↑ PA/DR ↑ BAS/GA ↑ BAS/DR ←	CENTRE ↓ TOTAL ↓ PA/GA ↓ PA/DR ↓ BAS/GA ↓ BAS/DR ←
		POSITION H.	Position horizontalé		Déplace la position horizontale vers la gauche.	Déplace la position horizontale vers la droite.	Réglez la position d'affichage à gauche.
		POSITION V.	Position verticalé		Déplace la position verticale vers le bas.	Déplace la position verticale vers le haut.	Réglez la position d'affichage verticale.
		HORLOGE	Fréquence d'horlogede point		Réduit la fréquence d'horologie de point (raccourcit le côté droit).	Accroit la fréquence d'horologie de point (étend le côté droit).	Réglez la position d'affichage à droite.23
		PHASE	Phase de l'horlogede point		Ralentit la phase de l'horologie de point (glisse légèrement vers la gauche).	Accélérite la phase de l'horologie de point (glisse légèrement vers la droite).	Réglez pour que les caractétres soient visibles.23
	INIT. ECRAN	INITIALISER	Initialisation d'affichage		Choisissez OUI. Les valeurs de réglage du menu d'affichage sont effacées et le menu AFFICHAGE réapparait.	Choisissez NON. Le menu d'affichage réapparait. Les valeurs de réglage ne sont pas effacées.	Efface les données de signal définies par l'utilisateur.19

Instructions de fonctionnement (suite)

Liste des posts des réglages (suite)

Poste du menu		Caracteres choisis	Poste de réglage	△ △	Conseil de réglage
PRIN CIPAL	FUNCTION	LANGUE	Sélection de langue	ENGLISH ↓ DEUTSCH ↑ ESPANOL ↑ ITALIANO ↑ FRANÇAIS	La valeur par défaut et ENGLISH.
		AUTO FREQ.	Affichage automatique de l'état d'entrée	Set to OFF The frequency of a new signal is not displayed received.	Set to ON. The frequency of a new signal is displayed as it is received.
		DEMI TON	Demi-tons	Sur OFF. L'affichage en demi-tons n'est pas possible quand le menu des réglages, Adjustment, est ouvert.	Sur ON. L'affichage en demi-tons est possible quand le menu des réglages, Adjustment, est ouvert.
		INTERPOLATION	Agrandissement	Régé sur DOUBLE.	Set to LINEA.
	CHOIX ENTRÉE	RVB1 ENTRÉE	Sélection de l'entrée RVB 1	Régé sur FRANC.. Ne pas séLECTIONner lors d'un basclement d'entrée.	Régé sur SELEC. A désir lors d'un basclement d'entrée.
		RVB2 ENTRÉE	Sélection de l'entrée RVB 2
		RVB1 SON	Audio RVB1	Régé sur OFF. Il n'y a pas de sortie audio.	Régé sur ON. Il y a une sortie audio.
		RVB2 SON	Audio RVB2
	REDU EMPREINTE	ECONOM. ECRAN	Fonction de réduction de la brûlure	Régé sur OFF.	Régé sur ON
		DEPLACEMENTS	Quantité de sélection de mouvement d'écran	Réduit la quantité de mouvement	Augmente la quantité de mouvement
		MINUTEUR	Sélection de l'intervalle de temps pour le mouvement.	Réduit l'intervalle de temps.	Augmente l'intervalle de temps
		INVERSE	Inversion des couleurs	Régé sur OFF. Il n'y a pas d'inversion des couleurs.	Régé sur ON. Il y a une inversion des couleurs.
		BLANC	Blanc	Régé sur OUI. L'affichage est tout blanc et le menu Pattern réapparait. Il n'est pas possible d'utiliser les touches pendant l'affichage en blanc (1 min.).	Régé sur NON. Le menu Pattern réapparait. L'affichage n'est pas tout blanc.

Sauvegarde automatique

• Une seconde environ après le réglage, les réglages s'enregistrent comme indiqué dans le tableau ci-dessous.

Rubrique	Affichage	Condition d'inscription	Condition de reproduction
Niveau sonoreEquilibre sonoreAigusGravesAtténuation du son Affiche automatique de l'état d'entrée Demi ton Agrandissement Choix entrée	VOLUMEBALANCESAGEUGUESGRAVESNÈEAU MUTEAUTO FREQ.DEMI TONINTERPOLATIONCHOIX ENTRÉE	Il est possible d'enregistrer un jeu.	Pendant la réception d'un signal normal
LuminositeContraste Correction gamma Niveau du signal d'entrée Zone d'affichage	LUMINOSITÉCONTRASTEGAMMA NÈEAU VIDÉO ZONE ECRAN	Il est possible d'enregistrer un jeu.	Pendant la réception d'un signal normal
Position horizontale Position verticale Fréquence d'horloge de point Phase de l'horloge de point	POSITION H.POPOSITION V.HORLOGEPHASE	Il est possible d'enregistrer un groupe pour chaque mode de signal.	Pendant l'enregistrement et si le même mode de signal est dédicté

■ Les paramètres précédemment enregistrés seront perdus. Le mode de signal est détecté par la fréquence de synchronisation horizontal/vertical et par la polarité du signal de synchronisation. Différents signaux pour lesquels tous les paramètres sont les mêmes ou similaires seront traités comme un même signal. - Les entrées RVB1 et RVB2 ont des paramètres communs qui peuvent être enregistrés pour chaque mode de signal. C'est jusqu'au, lorsque vous enregistrez le contenu avec RVB1 (ou RVB2), vous risquez de perdre certains réglages lors d'une réception RVB2 (ou RVB1) dans le même mode de signal.

Réinitialisation (réglages initiaux)

• Le MenuEasy représenté à droite s'affiche lorsque vous sélectionnez AFFICHAGE avec le bouton SELECT est que vous sélectionnez par ailleurs INIT. ECRAN sur le MenuEasy du système d'affichage à l'écran pendant uneentrée RVB1/RVB2. Si vous appuyez à ce moment sur la touche

INITIALISER?

OUINON

(pour sélectionner OUI) du bouton SELECT, les réglages utilisés du tableau ci-dessous pour le signal actuellement reçu sont effacés et les réglages usine sont restaurés.

Pour annuler l'effacement et revenir au MENU ECRAN, appuyez sur la touche (pour selectionner NON).

Poste du menu DISPLAY	Affichage
Position horizontale	POSITION H.
Position verticale	POSITION V.
Fréquence d'horloge de point	HORLOGE
Phase de l'horloge de point	PHASE

AUTRES Particurarites (suite)

• Les conditions de réception du signal sont vérifiées automatiquement et le résultat est affiché sur l'écran.

Etat	Affichage	Exemple
Les signaux sont reçues normalement.	• La prise d'entrée et les fréquences horizontal et verticales sont indiquées à titre d'aide.	RVB1 [D-SUB]H:46.5kHz, V:60Hz
Un signal de synchronisation n'a pas été déetecté. * Compend égalément l'état du signal de synchronisation VESA-DPMS.	• Le message d'aide "ECONOMIE D'ENERGIE" est affchéé pendant environ 5 secondes. • Dans le cas de l'absence continue du signal de synchronisation, le témoin d'alimentation clignote et le moniteur passée en mode d'économie d'énergie.	ECONOMIE D'ENERGIE
Le signal d'entrée n'est pas conforme aux spécifications, ou est erratique.	• Le message d'aide "HORS FREQUENCY" est affchéé pendant environ 5 secondes.	HORS FREQUENCY

Commutation de la méthode d'affichage

• La méthode d'affichage peut être modifiée via les paramètres de la zone d'affichage (quand la prise d'entrée RVB est)

■ Basculement lorsque la prise d'entrée RVB est sélectionnée.

Signal d'entrée 26 (résolution)	Paramètre de la zone d'affichage (ZONE ECRAN)
	NORMAL (nombre normal de pixels)	TOTAL (nombre étendu de pixels)
640 x 400	640 x 400	1024 x 7681)
640 x 480	640 x 480
800 x 600	800 x 600
832 x 624	832 x 624
1024 x 768	1024 x 768
1280 x 1024	1024 x 7682) (affichage réduit, affichage partiel)

1) La méthode de traitement étendue (INTERPOLATION) entre en vigueur. 2) L'état d'affichage et la zone d'affichage sont modifiés à chaque pression sur la touche SELECT, ou à chaque pression sur les touches ou de la télécommande (voir la section [17], ZONE ECRAN). L'affichage ne sera pas toujours correct, selon les conditions du signal.

CONSEILS

Pour optimiser les performances d'affichage, il est préférable d'utiliser les spécifications 1024 x 768 (fréquence verticale 60Hz) pour le signal d'entrée.

Mode d'économie d'énergie

• Si vous sélectionnez la prise d'entrée RVB, cet appareil est conforme aux procédures d'économie d'énergie du Programme d'énergie international. Quand cet appareil est connecté à un ordinateur et utilisé, le mode d'économie d'énergie (attente/veille/hors tension) se met en service automatiquement quand l'ordinateur n'est pas utilisé de façon à réduire la consommation d'énergie de cet appareil.

Signal de synchronisation RVB	Horizontal	Oui	Non	Oui	Non
	Vertical	Oui	Oui	Non	Non
Signal matériel		Activé (affichage normal)	Ecran vide (pas d'image)
Mode de fonctionnement		Marche	Arrêt1
Voyant		S'allume en vert	Clignote en vert
Consommation (d'énergie)		390 W (standard)	7 W ou moins

Appuyez sur la touche MENU ou SELECT pour passer en mode sonore.

Mode sonore

• Si vous appuyez sur le mode MENU alors que le mode d'économie d'énergie et hors service [21], la sortie de sons est possible car le réglage d'arrêt du mode d'économie d'énergie est alors annulé.

■ Le menu simplifié représenté ci-contre à droite s'affiche à l'écran lorsque le mode de son est sélectionné. Au bout d'environ 5 secondes, la luminosité de ce menu baisse et l'affichage demeure jusqu'à ce que le mode de son soit annulé.

Dans le mode de son, le volume sonore peut être réglé.

MODE SON

• Appuyez sur la touche MENU pour abandonner le mode sonore.

Le mode d'économie d'énergie est mis en service 21 quand le mode sonore est annulé. Si un signal d'entrée est disponible, le moniteur affiche le signal d'entrée en annulant automatiquement le mode audio.

ECONOMIE D'ENERGIE

Symptômes qui semblent dénoter une anomalie

• Procédez aux vérifications suggérées ci-dessous en fonction des symptômes observés. Si aucune amélioration n'est obtenue, consultez le revendeur.

ATTENTION	La réparation par le client peut être dangereuse.
Symptômes		Points à vérifier	Voyez page
L'écran apparait vierge et le témoin d'alimentation est éteint.		→Vérifiez la manière dont le cordon d'alimentation est connecté. →Vérifiez que l'interrupteur d'alimentation principal est sur la position Marche (ON). →Appuyez sur l'interrupteur d'alimentation.	11 13
TLe message "ECONOMIE D'ENERGIE" est affché.	ECONOMIE D'ENERGIE	Aucun signal de synchronisation n'est détecté. →Vérifiez la manière dont le cable de signal est connecté. →Assurez-vous que la sélection d'entrée correspond à la prise utilisée. →Quand l'entrée RGB est可以选择, assurez-vous que l'ordinateur est sous tension et le mode d'économie d'énergie de l'ordinateur est hors service.	11 13
L'écran apparait vierge et le témoin d'alimentation clignote et est de couleur verte.
Le message "HORS FREQUENCY" est affché.	HORS FREQUENCY	Un signal d'entrée n'est pas reçu normalement. →Assurez-vous que le signal d'entrée correspond au caractéristiques du moniteur. →Vérifiez la manière dont le cable de signal est connecté.	11 20 24 26
Le témoin d'alimentation est normalement éclairé mais l'écran apparait vierge.		→Vérifiez les régles de contraste et de luminosité (augmentez le contraste et la luminosité). →Vérifiez la manière dont le cable de signal est connecté.	11 14 16
L'image affichée apparait se déplacer inclinée.		→Réglez la fréquence et la phase de l'horloge de point. (Réglez la fréquence de l'horloge de point d'abord puis la phase de l'horloge de point.)	17 23
Le texte affché sur l'ensemble de l'écran apparait rayé verticalément, avec les caricatures dans les colonnes verticales flous.
Le texte affché sur l'ensemble de l'écran apparait flou.	A	→Réglez la phase de l'horloge de points de façon à obtenir l'image la plus nette possible.	17 23
Un motif fin clignote quand il est affché sur l'écran.
Le boîtier de télécommande ne fonctionne pas.		→Assurez-vous que les piles ne sont pasChargeés à l'envers dans le boîtier de télécommande. →Assurez-vous que les piles du boîtier de télécommande ne sont pas épuisées.	12
Il y a des points sommes (non éclairés) et des points clairs (éclairés en permanence) sur l'écran.		→C'est une caractéristique des affichages à plasma. Environ 0,004 % du nombre total de pixels seront sombres ou clairs. Cela n'est pas un symptôme de dysfonctionnement.	—

Actions pour corriger les images anormales

• Selon le type d'équipements de système utilisés, les images peuvent ne pas être affichées normalement. En ce cas, effectuez les réglages ci-dessous.

Symptôme 1	Le texte affiché sur l'ensemble de l'écran apparaît rayé verticalément, avec certains caractères flous (image 1). Le texte affiché apparaît se déplacer (image 2) (entée RVB)
Exemple	Image 1	Image 2
Méthode de réglage	① Appuyez sur la touche MENU pour ouvrir le menu de réglage. ② Appuyez 2 fois sur la partie √ de la touche SELECT etCHOisissez AFFICHAGE. ③ Appuyez sur la touche > pour ouvir le MENU ECRAN. ④ Appuyez 3 fois sur la touche √ etCHOisissez HORLOGE. (Réglez l'horloge en affichtant un motif fin tel qu'une chaîne de caractères, ou une mire de rayures verticales sur tout l'écran.)
	⑤ Appuyez sur la touche > ou < pour que le texte apparaissée uniforme sur tout l'écran. ⑥ Si le texte apparaît flou sur tout l'écran, procédéz au réglage spécifique dans Symptôme 2.	⑥ Appuyez sur > ou < pour que le texte apparaissée normalement.

L'image affichée peut être momentanément perturbée pendant le réglage de l'horloge mais cela ne traduit pas une panne.

Symptôme 2	Le texte affchéé sur l'ensemble de l'écran apparait flou dans sa totalité (image 3). Un motif fin clignote quand il est affchéé sur l'écran (image 4).
Exemple	Image 3	Image 4
Méthode de réglage	① Appuyez sur la touche MENU pour ouvrir le menu de réglage. ② Appuyez 2 fois sur la partie ∇ de la touche SELECT etCHOisissez AFFICHAGE. ③ Appuyez sur la touche > pour ouvrir le MENU ECRAN. ④ Appuyez 4 fois sur la touche ∇ etCHOisissez PHASE. (Réglez la phase en affichtant un motif fin tel qu'une chaine de caractères, ou une mire de rayures verticales sur tout l'écran.)
	⑤ Appuyez sur la touche > ou < pour que le texte apparaissée propre sur tout l'écran.	⑤ Appuyez sur la touche > ou < pour que le texte apparaissée sans scintillagement.

Les caractéristiques peuvent être modifiées sans avis préalable.

\section*{Caractéristiques générales}

Type		CMP307XE
Affichage à plasma	Zone efficace de l'écran	Environ 37 pôues, rapport 4:3 (753 mm (H), 564 mm (V))
	Nombre de pixels	1024 (H) x 768 (V) pixels
	Précision des pixels	0,735 mm (H) x 0,735 mm (V)
	Réglage des couleurs d'affichage	2.090.000 couleurs / 16.700.000 couleurs
	Luminosité	165 cd/m² (Typ.) sur un sommet blanc
	Contraste	400:1 (Typ.) dans une pièceASF.
	Angle de visonnement	160 degrès ou plus horizontal/vertical
Signaux d'entrée	Prises d'entrée	Entrée RVB
		Prise d'entrée RVB RGB1 : mD-Sub 15 broches x 1Prise d'entrée RVB RGB2 : BNC x 5Prise d'entrée audio RVB : broche Cinch (G/D) x 1
	signaux Video	0,7 V/1,0 Vc, RVB analogue
	Signaux audio	470 mV, haute impédance
	Signaux de synchronisation	H/V séparées, Niveau TTL
		H/V composite, niveau TTL
		Synchronisation sur le vert, 0,3 Vc-c
Fréquence du signal de synchronisation	Horizontale	24kHz~64kHz
	Verticale	50Hz~75Hz
Fréquence d'horloge video		108 MHz ou moins
Densité des couleurs (sur un pic blanc)		9300K + 6MPCD (normal)
Sortie du haut-parleur		2 W + 2 W (EIAJ) (haut-parleur incorpore 10 cm x 3 cm x 2)
Entrée alimentation		CA 100-120/200-240 V (sélection automatique), 4,3A/2,2 AConsommation 390 W (typ.)
Dimensions extérieures		884 (L) x 684 (H)x 99,7 (P) (mm)
Masse		29,8 kg
Conditions ambientes	Température	Fonctionnement: 5°C à 35°C, veille: 0° à 40°C
	Humidité relative	Fonctionnement: 20% à 80%, veille: 20% à 90% (sans condensation)

Il faut au moins 30 minutes au moniteur pour qu'il atteigne son état de qualité d'image optimale. Utilise des signaux d'entrée RVB en mode non entrelacé.

Entrée signaux

• Prise RGB (connecteur D-sub 15 broches)

Pin	Signal d'entrée
1	R.culo
2	G.culo ou synchronisation sur le vert
3	B.culo
4	Pas reliée
5	Pas reliée
6	R.GND
7	G.GND
8	B.GND
9	Pas reliée
10	GND
11	Pas reliée
12	Données Di-directionnelles [SDA]
13	Synchronisation H ou synchronisation composite H/V
14	Synchronisation V.
15	Données horloge [SCL]

• Si différentes sortes de signaux sont appliquées simultanément à l'entrée par l'intermédiaire d'une carte graphique ou de quelque chose de semblable, le moniteur automatiquement les signaux dans l'ordre de priorité suivant:

Type de signal de synchronisation	Priorité
Synchronisation séparée H/V	1
Synchronisation composite H/V	2
Synchronisation sur le vert	3

Liste des signaux conseillés

• Les signaux suivants sont conseillés pour ce moniter (entrée RVB):

No.	Mode de signal			Fréquence horizontal (Hz)	Fréquence de l'horloge de point(Hz)	Remarques
	Nom du signal	Définition	fréquence Verticale (Hz)
1	VGA	640 X 400	70.08	31.47	25.18
2		640 X 480	59.94	31.47	25.18
3	VESA	640 X 480	72.81	37.86	31.50
4		640 X 480	75.00	37.50	31.50
5		800 X 600	56.25	35.16	36.00	SVGA
6		800 X 600	60.32	37.88	40.00	SVGA
7		800 X 600	72.19	48.08	50.00	SVGA
8		800 X 600	75.00	46.88	49.50	SVGA
9		1024 X 768	60.00	48.36	65.00	XGA (mode recommendé)
10		1024 X 768	70.07	56.48	75.00	XGA
11		1024 X 768	75.03	60.02	78.75	XGA
12		1280 X 1024	60.02	63.98	108.00	SXGA compressé / partiel
13	Apple	640 X 480	66.67	35.00	30.24
14		832 X 624	74.55	49.73	57.28
15		1024 X 768	74.93	60.24	80.00

Le type de carte vidéo ou le câble de liaison ne peuvent parfois pas permettre l'affichage normal. Réglez POSITION H., POSITION V., HORLOGE et PHASE. ■ Si un signal dont la fréquence verticale est supérieure à 60Hz est entré, il peut ne pas être possible, dans certains cas, d'obtenir un affichage correct des images animées. Le moniteur fait la différence entre les modes de signaux selon les fréquences horizontale et verticale et les polarités des signaux de synchronisation verticale. Notez que des signaux différents ayant ces éléments identiques peuvent être traités comme étant les mêmes. L'utilisation de ce moniteur avec les séquences de signaux d'entrée indiquées ci-dessous est conseillée. Un réglage défini préalablement peut fort bien ne pas être restitué si le front avant ou l'arc arrêter sont extrêmement longs ou avec un temps d'affichage des données extrêmement bref.

		Arc avant	Largeur de synchronisation	Arc arrêté	Largeur d'arrêt
Séquence horizontalité	Fréquence horizontalale 24 kHz à 52 kHz	0,1 μs ou supérieur	2,0-3,8 μs	1,2 μs ou supérieur	3,5 μs ou supérieur
	Fréquence horizontalale 52 kHz à 64 kHz	0,1 μs ou supérieur	0,8-3,0 μs	1,1 μs ou supérieur	2,3 μs ou supérieur
Séquence verticalie		1H ou supérieur(H: Synchronisation H.)	200 μs ou supérieur	400 μs ou supérieur	450 μs ou supérieur

Hitachi, Ltd. Tokyo, Japan

Email: [e-mail]
