CML200UXWB - Moniteur HITACHI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Moniteur LCD
Caractéristiques techniques principales	Écran de 20 pouces, résolution 1920 x 1080 pixels, technologie LED
Alimentation électrique	100-240V, 50/60Hz
Dimensions approximatives	Dimensions : 466 x 295 x 50 mm (sans pied)
Poids	Environ 3,5 kg
Compatibilités	Compatible avec les systèmes Windows et Mac
Type de batterie	Non applicable (moniteur sans batterie)
Tension	Non spécifiée (alimenté par secteur)
Puissance	Consommation : environ 25W en fonctionnement
Fonctions principales	Affichage Full HD, connectivité VGA et HDMI
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du fabricant
Sécurité	Conforme aux normes de sécurité CE, utiliser sur une surface stable
Informations générales utiles	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - CML200UXWB HITACHI

Comment puis-je connecter mon HITACHI CML200UXWB à un ordinateur ?

Vous pouvez connecter votre HITACHI CML200UXWB à un ordinateur via le port HDMI ou VGA. Assurez-vous que le moniteur est sous tension et sélectionnez la source d'entrée appropriée.

Que faire si l'écran reste noir après la mise sous tension ?

Vérifiez que le câble d'alimentation est correctement branché et que le moniteur est allumé. Essayez de changer la source d'entrée ou de brancher un autre appareil pour tester le moniteur.

Comment régler la luminosité et le contraste sur le HITACHI CML200UXWB ?

Utilisez le bouton 'Menu' sur le moniteur pour accéder aux paramètres d'affichage. Naviguez jusqu'à 'Luminosité' et 'Contraste' pour ajuster les niveaux selon vos préférences.

Pourquoi les couleurs de mon moniteur sont-elles déformées ?

Vérifiez les paramètres de couleur dans le menu de configuration du moniteur. Assurez-vous également que le câble vidéo est bien connecté et en bon état. Un câble défectueux peut causer des problèmes de couleur.

Le son ne fonctionne pas sur mon HITACHI CML200UXWB, que faire ?

Assurez-vous que le volume est réglé correctement et qu'aucun mode silencieux n'est activé. Vérifiez également que le câble audio est bien connecté si vous utilisez des haut-parleurs externes.

Comment réinitialiser mon HITACHI CML200UXWB aux paramètres d'usine ?

Accédez au menu de configuration en appuyant sur le bouton 'Menu', puis sélectionnez 'Réinitialiser' ou 'Paramètres d'usine'. Suivez les instructions à l'écran pour confirmer la réinitialisation.

Le moniteur s'éteint tout seul, que puis-je faire ?

Vérifiez si le moniteur est en mode veille ou si une minuterie d'arrêt automatique est activée. Assurez-vous également que le câble d'alimentation est bien branché et en bon état.

Comment nettoyer l'écran du HITACHI CML200UXWB ?

Utilisez un chiffon doux et non pelucheux légèrement humidifié avec de l'eau ou un nettoyant spécifique pour écrans. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'écran.

Où puis-je trouver des mises à jour pour le firmware de mon moniteur ?

Visitez le site officiel de HITACHI ou le support technique pour vérifier s'il existe des mises à jour de firmware disponibles pour votre modèle de moniteur.

MODE D'EMPLOI CML200UXWB HITACHI

Lisez attentivement les instructions et conserveze ce manuel pour d'eventuelles utilisations futures.

REMARQUE:

• Les informations containues dans ce manuel peuvent être modifiées sans préavis. Le constructeur n'accepte aucune responsabilité pour les erreurs qui peuvent eventulement apparaitre dans ce manuel.
• Tous droits réservés, y compris celui de traduction, reproduction, duplication (meme partielles) par quelque procédé que ce soit.

MARQUES DEPOSEES:

VGA est une marque déposée d'International Business Machines Corporation.

VESA est la marque d'une organisation sans but lucratif, la Video Electronics Standard Association.

ENERGY STAR® est une marque de l'EPA (Environmental Protection Agency, USA).

SOMMAIRE

Introduction 3

3

Pour une Utilisation Sûre de ce Moniteur 4

Avertissement 5

Précautions. 8

Installation 10

Déballage de l'affichage 10

Emplacements et Fonctions des Contrôles 10

Réaliser les connexions 11

Utiliser notre Ecran 13

Allumer et Eteindre notre affichage 13

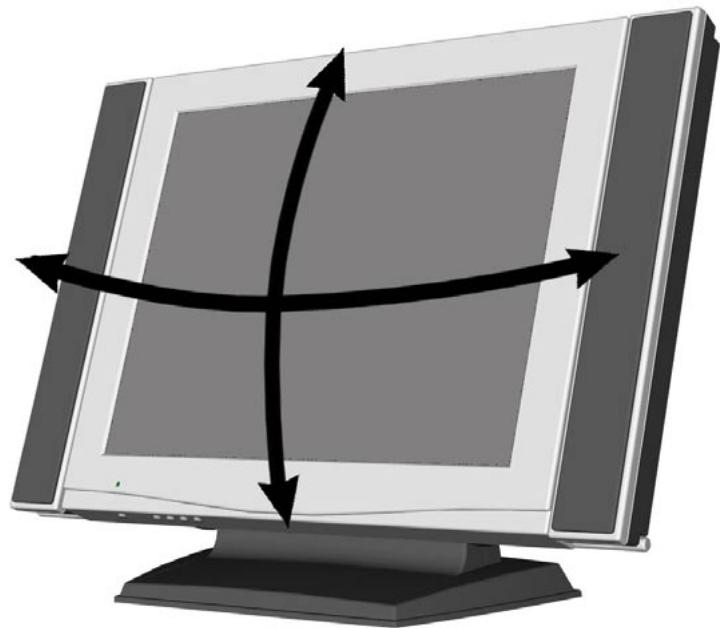

Incliner l'Ecran 14

Réglage du Mode Video 14

Réglage du Taux de Rafraîchissement 15

Réduire la consommation Electrique 15

Nettoyer et Prendre Soin de suaure Ecran 15

Réglage de votre Ecran 17

Résumés des Boutons de Contrôle 17

Affichage du "Menu Principal" OSD. 17

Selection d' éléments dans le Menu OSD 18

Effectuer des Reglages dans le Menu OSD 19

Utiliser les Touches Directes 24

Fonction de Bloquage de Touche 27

Dépannage 28

Informations Techniques 29

Informations d'Affichage 29

Modes Video 30

Modes Video inconnus 32

Introduction

Ce tout nouveau monieur LCD possède un module d'affichage à cristaux liquides de 20.1 pouces à matrice active TFT (thin film transistor). Il estçu pour être utilisé avec tous les PC utilisant Windows®. La conception de taille compacte du monieur permet une grande économie d'espace sur votre bureau.

Caracteristiques

Les caractéristiques les plus importantes comptennent:

Configuration Automatique aux réglages video de votre PC avec une résolution maximum UXGA.
Trois boutons de contrôle plus un OSD (on-screen-display/ Menu à l'affichage) pour les réglages du moniteur et une configuration facile avec un aperçu immédiat.
Accepte les entrées videoanalogiques et numériques pour un remplacement direct et immédiat des affichages CRT (à tube cathodique).
Haut-parleurs intégrés, prise micro et écouteurs.
Possibilité d'inclinaison pour optimiser l'angle de vision.
Revêtement anti-reflets sur le panneau pour réduire le refléchissement de la lumière ambiente.
Des performances sans vacillagement de l'image dans tous les modes video recommandés.
Compatible VESA DDC2B Plug-and-Display.
Fonction d'Economie d'Energie compatible Microsoft® Windows
Compatible avec les directives suédoises MPR II pour réduire les émissions électromagnétiques.
Compatible TCO95.

Pour une Utilisation Sûre de ce Moniteur

Precautions ordinaires de sécurité

Avant d'utiliser l'appareil veuillez dire les precautions de sécurité de maniere à en comprendre le contenu.

• Effectuez les démarches en respectant les instructions et les directives énoncées dans ce manuel.
• Respectez tout les avertissements, indiqués sur l'appareil et dans ce manuel, car une négligence sur ce point pourrait provoquer un incendie ou des dégats à l'appareil.

Symboles

Des indications de sécurité sont expliquées ci-dessous. Elles sont signalées par les termes "Avertissement" et "Precaution", écoulpés d'un symbole graphique. En outre, des détails sont associés à autres symboles graphiques.

Avertissement

Ce symbole indique un danger, pouvant entrainer la mort ou une blessure grave.

Précaution

Ce symbol indique un danger, pouvant entraîner une blessure légère ou des dégâts important à l'appareil.

[Exemple 1] Risque de décharge électrique

Ce symbole () indique qu'il est nécessaire de faire attention. A l'intérieur du symbole () , un dessin indique par exemple "Risque de décharge électrique".

[Exemple 2] Demontage interdit

Ce symbole (⊗) indique une action interdite. Par exemple, le dessin de ce symbole-ci (⊗) signifies "Démontage interdit".

[Exemple 3]Débrancher le cordon secteur à la prise

Ce symbole () indique une action nécessaire. Par exemple, le dessin de ce symbole-ci () signifie "Débrancher le cordon secteur à la prise". D'autres actions obligatoires peuvent être indiquées.

Maniement et utilisation

Manipuez et utilisez l'appareil conformément aux descriptions de ce manuel. Si vous éprouvrez un problème à l'emploi de l'appareil, mettez-le hors tension, débranchez le cordon d'alimentation et contactez le revendeur chez qui vous avez acheté l'appareil ou un centre de service.

Soins suffisants

Les précautions énoncées sur l'appareil et dans ce manuel ont été soigneusement étudiées, mais des incidents imprésus peuvent survenir.

Lorsque vous maniez ou utilisez l'appareil, agissez avec prudence et tenez compte des instructions suivantes.

Chaleur, fumée, odeur ousons abnormaux

Si une anomalie se produit, mettez l'appareil hors tension et débranchez le cordon d'alimentation, car une utilisation continue dans cet état pourrait provoquer une incendie ou une décharge électrique. La partie autour du cordon doit être dégagée pour permettre de le débrancher facilement.

Réparation, modification, démontage

N'essayez pas de démonter, de réparer ou de modifier l'appareil, car ceci pourrait provoquer un incédie ou une décharge électrique.

Orifices d'aération

• Les orifices d'aération ont pour but déviter une hausse de la température interne. Ne placez pas d'objets qui pourrait boucher ces orifices et ne placez pas l'appareil dans une baie où les orifices pouraient être obstrués, car la hausse de température interne pourrait provoquer un incendie ou une défaillance.
• Ne placez pas l'appareil dans une baie où il serait dans une position inclinée, car ceci modifieait le passage de l'air par les orifices. La hausse de la température interne pourrait alors provoquer un incendie ou une défaillance.

Insertion de corps étrangers

N'introduisez jamais de trombones, épingles ou autres objets métalliques par les orifices de ventilation, car ceci pourrait provoquer un incendie ou une défaillance.

Retrait du couvercle

Ne retirez pas le couvercle de l'appareil, car il renferme de nombreuses plèces sous haute tension qui peuvent être dangereuses.

Objets posés sur l'appareil

Ne posez pas de vases, tasses ou autres recipients contenant un liquide, épinges trombones ou autres objets metalliques sur l'appareil, car leur infiltration pourrait provoquer un incendie ou une décharge électrique.

Maniement du cordon d'alimentation

Utilisez le cordon d'alimentation fourni avec l'appareil et veillez aux points suivants. Une utilisation inadéquate du cordon peut provoquer un incendie ou une décharge électrique.

• Ne posez rien sur le cordon.
• Ne tirez pas sur le cordon.
• N'exercez pas de pression sur le cordon.
• Ne pliez pas le cordon.
• N'enroulez pas le cordon.

N'utilisez pas le cordon pres d'appareils de chauffage.

Branchement et débranchement

• Lorsque vous branchez ou débranchez le cordon au niveau de la prise secteur; tenez-le par sa fiche. En tirant sur le cordon proprement dit, vous risquez d'arrachez la fiche.
• Avant une longue période d'inutilisation, comme avant les vacances, débranchez le cordon d'alimentation pour éviter un incendie.
• Pour éviter une décharge électrique, ne touche pas le cordon d'alimentation avec des mains humides.

Mauvais contactélectriqueauxprises

Pour éviter un mauvais contact aux prises de courant, pouvant provoquer un incendie, tenez compte des point s suivants:

• Insérez à fond la fiche dans la prise.
• Avant de brancher la fiche, vérifie que de la poussière ne s'y est pas accumulée.
  N'utilisez pas une prise desseree ou mal fixe.

Impact et chic

Ne laïssez pas tomber, ne cognez pas et ne soumettez pas l'appareil à des chocs, car il pourrait provoquer un incendie ou une décharge électrique.

Tensionélectrique

La tension de fonctionnement va de 230 à 240 V. Toute autre tension pourrait provoquer un incendie ou une décharge électrique.

Utilisation de l'adapteur secteur

Pour éviter une décharge électrique, ne l'utilisez pas avec des mains humides.
N'utilisez pas l'adapteur avec un apparéil autre que ce monitreur, car ceci pourrait provoquer un incendie, une décharge électrique ou endommager l' apparéil.
Pour éviter un incendie, n'ulitisez pas l'adapteur dans un endroit mal ventilé.

Ne branchez pas plusieurs fiches sur une meme prise. Ceci peut provoquer un incendie ou une activation des disjoncteurs, entrainant une perte des données ou des degats à l'appareil.

Utilisation en milieu humide ou poussiéreux

N'utilisez pas et ne rangez pas l'appareil dans un endroit poussiéreux ou humide, tel une sale de bain, car ceci peut provoquer un incendie ou une décharge électrique.

Variation de température

Transporter l'appareil dans des endroits où la température est très différente peut entrainer une condensation d'humidité à l'intérieur et à l'extérieur de celui-ci. L'utiliser dans cet état peut provoquer un incendie ou une décharge électrique. Laissez reposez l'appareil pendant quelques heures avant de l'utiliser dans un local différente.

Condensateur electrolytie à aluminium

Le condensateur electrolytique utilisé dans l'adapteur secteur a une durée de vie limitée. Au-delà de cette période (environ 5 ans), remplacez l'adapdateur secteur. Une fuite ou un déssèchement du liquide electrolytique peut provoquer un incendie ou une décharge électrique. Ceci peut aussi entraîner une défaillance de l'appareil.

Dégats subis par l'affichage

• Un liquide peut s'écouler de l'affichage s'il est endommagé. Ne touche pas ce liquide. En cas de contact sur les mains, lavez-les convenablement. Si du liquide entre en contact avec la bouche ou les yeux, lavez et rince abondamment, puis consultez immidiatement un médecin.
• Si l'affichage fabriqué en verre, devait se briser, manipulez les fragments avec grand soin pour ne pas vous blesser.

Arêtes métalliques et autres

Lors d'un déplacement de l'appareil, prenez soin de ne pas vous blesser aux arêtes en metal ou en plastique.

Endroits instables

Ne placez pas l'appareil sur une surface inclinée ou instable, car il peut provoquer des blessures en tombant.

Câble d'affichage

• Disposez le cable de manière qu'il soit hors du passage. Si un cable est accroché, il peut provoquer des blessures et endommager l'appareil raccordé.
• Ne posez pas d'objets pesants sur les cables et ne placez pas ceux-ci pres d'une source de chaleur, car ils pourraient se briser et endommager les apparèils raccordés.

Support

Pour ajuster l'angle de l'affichage, déplacez-le lentement en le tenant des deux mains en haut à gauche et à droite. Il risquerait de tomber en le déplaçant d'une seule main.
Pour éviter de vous coincer les doigs, ne placez pas les mains pres du support lorsque vous ajustez l'angle du support de l'affichage.

Fatigue des yeux

Lors d'un travail continu face à l'affichage utiliser un éclairage compris entre 300 et 1000 lux. ÀpRES chaque heures de travail, reposez-vous 10 à 15 minutes pour éviter une fatigue excessive des yeux.

Élimination de l'appareil

Pour vous débarrasser de l'appareil, consultez le revendeur chez qui vous avez acheté l'appareil ou conformez-vous aux lois et reglements locaux.

Parasites électroniques

Si cet apparéil est utilisé à proximité d'autres dispositifs électroniques, des interférences mutuelles peuvent se produit. Des parasites peuvent perturber la réception de radios ou de téléviseurs. Dans ce cas, essayez ce qui suit:

• Placez cet apparéil aussi loin que possible de la radio ou du téléviseur.
• Changez l'orientation de l'antenne de la radio ou du téléviseur.
• Utilisez une prise électrique différente.

Rangement de l'emballage en plastique

Conservez l'emballage en plastique de l'appareil hors de portée de petits enfants, car il pourrait provoquer un étouffement.

Veuillez suivre les instructions prsentes dans ce chapitre pour installer votre moniteur LCD.

Remarque: Avant de connecter votre affichage, veuillez tout d'abord consulter toutes les instructions prsentes dans ce chapitre, ainsi que les précautions du chapitre précédent.

Déballage de l'affichage

Lorsque vous déballez l'affichage, assurez-vous de bien dispose des éléments suivants:

Le moniteur LCD
Un adaptateur secteur avec un cable d'alimentation fixé
Un cordon d'alimentation
Un cable de signal video analogue
Un cable de signal video numérique
Un cable Audio-mic.
Câble audio des haut-parleurs

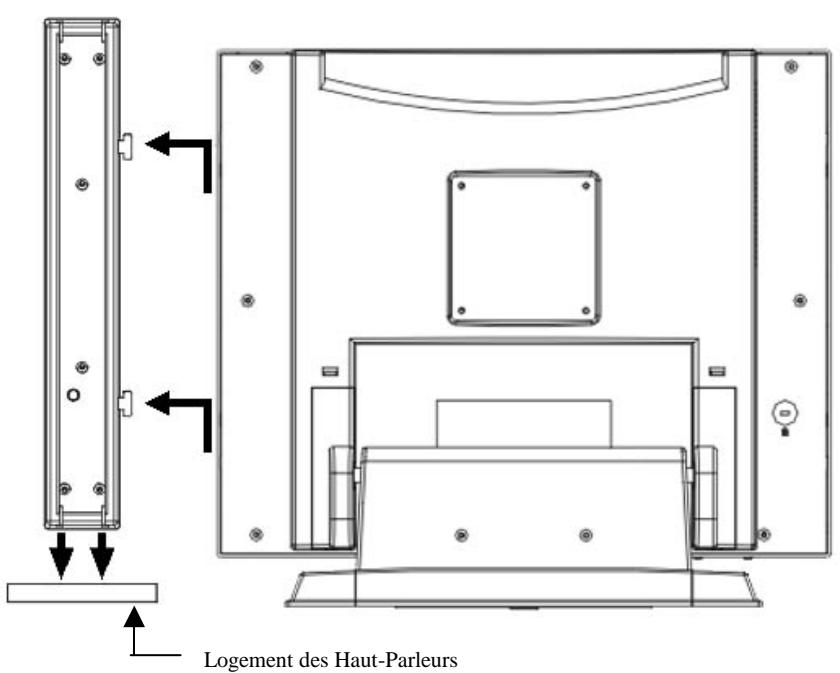

Logement des haut-parleurs.
Le Manuel Utilisateur

Remarque: Placez votre affichage sur une surface plate et robuste. Choisissez une zone dégagée des chaleurs excessives, de l'humidité et de la lumière du soleil.

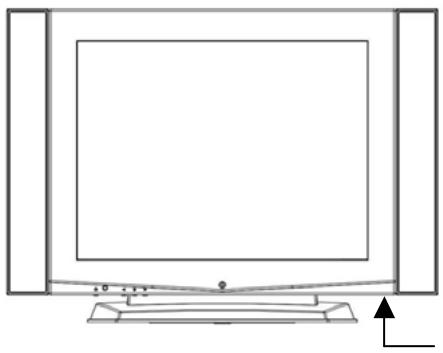

Emplacements et Fonctions des Contrôles

Il y a trois boutons de contrôle et un bouton d'alimentation sur la face avant de l'affichage, de même qu'une DEL témoin de l'état de l'alimentation.

FICHE D'ECOUTEURS (Svp utiliser un type-L)

Vous utiliserez le bouton marche/arrêt situé en bas à droite du panneau frontal de votre affichage pour allumer et éteindre votre affichage.

Les fonctions des trois boutons de contrôle situés en bas à gauche du panneau frontal de votre affichage sont décrites ci-dessous :

Bouton	Description des fonctions
Sélection	(1) Appelle le Menu Principal OSD. (2) Sélectionne l'objet pour le réglage.
Droite (▷)	(1) Sélection de l'objet vers le haut ou augmentation de la valeur régable par l'utilisateur (dans le menu principal). (2) Affiche le Menu Audio/Viséo (Fonction Touche-Directe).
Gauche (◁)	(1) Sélection de l'objet vers le bas ou diminution de la valeur régable par l'utilisateur (dans le menu principal). (2) Réglage Automatique (Fonction Touche-Directe, signal d'entrée analogue uniquement).

Réaliser les connexions

Avant de connecter des cables, assurez-vous que l'affichage et l'ordinateur sont bien éteints.

Pour connecter les cable d'alimentation et de signal video:

1. Repérez l'adaptateur d'alimentation CA avec le cable d'alimentation fixé.
2. Connectez le cable d'alimentation sur la prise jack d'alimentation située à l'arrière de l'affichage ("DC IN" comme indiqué ci-dessous).
3. Branchez le cordon d'alimentation à trois dents dans une prise d'alimentation, et branchez l'autre extrémité dans l'adaptateur d'alimentation CA.
4. Branchez le cable audio ( noir ) des haut-parleurs dans le port “SORTIE AUDIO”, puis branchez le côte rouge dans le boîtier des haut-parleurs de croite et le côte blanc dans les haut-parleurs de gauche.

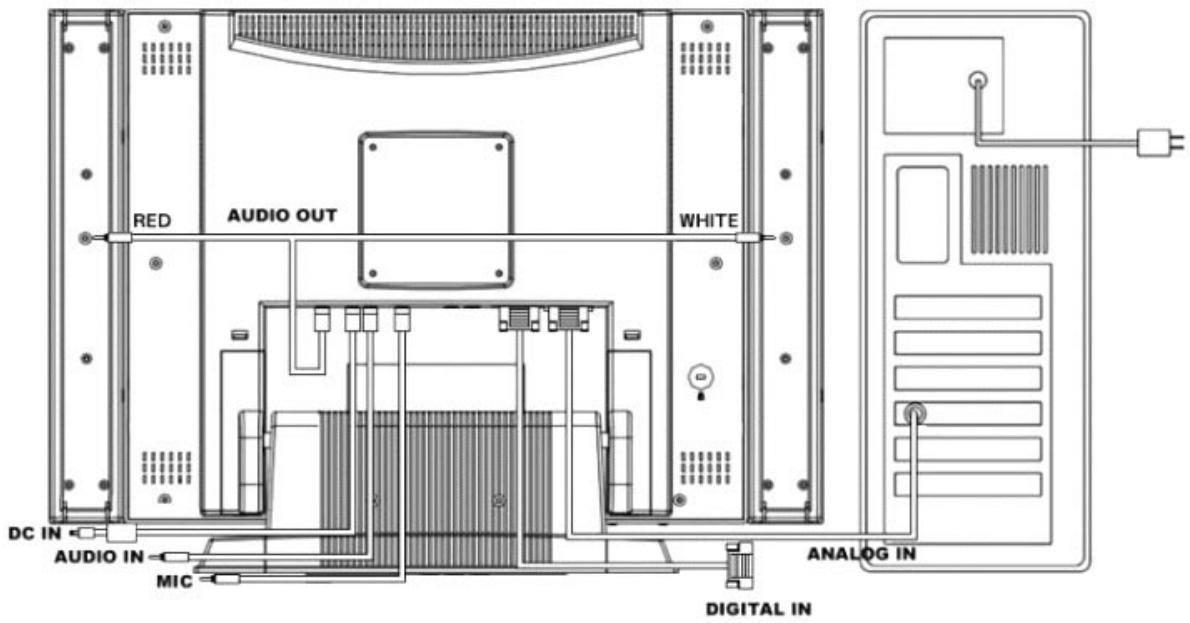

Lors de l'utilisation avec un PC:

1. Branchez le cable de signal analogue (ou numérique) dans le port d'Entrée Video Analogique (ou numérique) situé à l'arrière de votre affichage ("ANALOG IN" (ou "DIGITAL IN") comme indiqué ci-dessus).

2. Connectez l'autre extrémité du cable video sur le port video de votre ordinateur. (Veuillez consultier la documentation de votre ordinateur si vous n'êtes pas sur de l'emplacement de votre port)

3. Connectez le cable audio-mic (vert) du port "AUDIO IN" de l'affichage sur le port line-out de votre PC et connectez l'autre fil (rouge) du port "MIC" de l'affichage sur le port line-in de votre PC.

Remarque: Pour deailles performances d'affichage, il est fortement recommandé d'utiliser le Réglage Automatique pour configurer automatiquement vos paramètres d'affichage (uniquement pour une entrée Analogue).

Ce chapitre contient des informations sur la façon d'utiliser votre moniteur LCD.

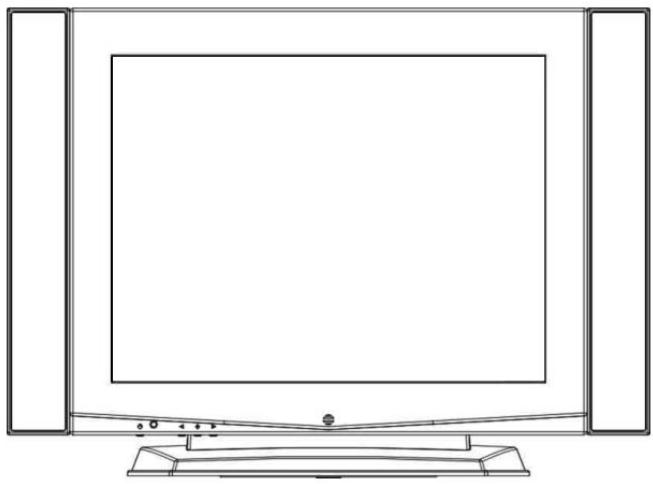

Allumer et Eteindre votre affichage.

Utilisez le bouton Marche/Arrêtitué en bas à droite sur la face avant de votre affichage pour allumer ou éteindre vos affichage. Lorsque l'affichage est allumé, la lumière (DEL) proche du bouton Marche/Arrêt sera allumée. La luzière est verte lorsque à la fois l'affichage et le PC sont actifs, et orange dans un mode de fonctionnement en économie d'énergie.

Si vous PC fournit le signal d'économie d'énergie à l'affichage, les fonctions de gestion d'énergie de l'affichage réduiront la consommation d'énergie à de faibles niveaux lorsque votre ordinateur passse en mode d'économie d'énergie. Veuillez vous reférer à “Réduire la consommation électrique” en page 15 pour de plus amples informations.

Si vous PC n'utilise pas les techniques des signaux d'économie d'énergie standards de l'industrie, vous pouvez réduire la consommation d'énergie en éteignant l'affichage lorsqu'il ne doit pas être utilisé pendant une longue période. Vous pouvez éteindre votre affichage même si vous laissez votre ordinateur fonctionner.

Remarque: En raison de la technologie utilisée dans les affichages LCD, les économistes d'affichage ne prolongeront pas la durée de vie de votre affichage. Donc, si votre affichage ne doit pas etre utiliser une longue période, assurez-vous de bien I'avoir eteint.

AVERTISSEMENT

Pourdéconnecter complètement l'alimentation de voitré écran,vousdevezretirerle cordon d'alimentationde la prise muralepuis ensuite retirer le cable d'alimentation de I'écran.

Incliner I'Ecran

Les moniteurs possèdent une fonction d'inclinaison qui permet de faire pivoter votre affichage vers le haut ou le bas et vers la droite ou la gauche, permettant de trouver l'angle de visualisation le plus adapté. Pour orienter votre affichage, saisissez les côtes et pousser l'affichage vers l'arrière ou tirez-le vers vous, vous pouvez également l'incliner vers la droite ou la gauche jusqu'à ce qu'il soit dans la position désirée. L'affichage peut être incliné de 15^ vers l'arrière et de 5^ vers l'avant, et de 45^ vers la droite ou la gauche.

Remarque: N'orientez pas votre affichage en saisissant le côte supérieur.

Réglage du Mode Video

Comme le format inherent à cet affichage est de 1600 pixels par 1200 lignes, votre affichage fonctionnera au moins lorsque vous reglerez la résolution d'affichage de votre PC à 1600 x 1200. Si vous utilisez une résolution inférieure ( comme 640 x 480), l'image seraétendue pour remplir l'affichage.

Votre affichage supporte de nombreux modes video classiques comme indiqué en page 61 dans "Modes Video". Vérifiez la documentation fournie avec votre PC et votre carte graphique pour savoir quels sont les modes supportés.

Pour connaître le mode videoutilisé sous Microsoft Windows, veuillez vérifier les paramètres Windows sur votre PC.

Réglage du Taux de Rafraîchissement

Le Taux de rafraîchissement de l'image est le nombre de rafraîchissement de l'image par seconde; il est également appelé fréquence verticalie.

Sur les affichages CRT standards, nous recommendons d'utiliser le taux de rafraîchissement le plus élevé possible supporté par votre PC pour la résolution d'affichage courante. C'est nécessaire pour éviter le vacillagement de l'image et pour minimiser la fatigue visuelle. Cependant, avec votre monitreur LCD, la stabilité de l'image n'est pas un problème. Il est parfaitement stable à tous les taux de rafraîchissement supports.

Le tableau dans "Mode Video" en page 30 montre tous les taux de rafraîchissement d'image supportés par l'affichage en fonction des résolutions de l'affichage. Bien que votre monieur LCD accepte une entrée video analogue allant jusqu'à 75Hz , nous vous recommendons d'utiliser un taux de rafraîchissement de 60Hz pour de更好地 performances.

Pour régler le taux de rafraîchissement avec une installation Windows standard, suivez les étapes mentionnées dans le manuel utilisé de carte graphique ou dans le manuel Windows.

Réduire la Consommation Electrique

De nombreux PC acceptent les techniques de signaux d'économie d'énergie standards de l'industrie. Les fonctions de Gestion d'Energie réduisent la consommation électrique des affichages après une période d'inactivité du clavier.

Lorsque l'affichage est dans un mode d'économie d'énergie, l'affichage est vide et le témoin d'alimentation est orange. Presser une touche du clavier ou bouger la souris rétablit l'image en quelques secondes. Consultez la documentation de votre PC pour obtenir des informations relatives aux modes d'économie d'énergie.

L'affichage accepte les signaux pour les trois modes standards d'économie d'énergie-Standby(En attente), Suspend(Suspendu), et Sleep(En veille). Dans chacune de ces conditions, l'affichage passera en mode Sleep.

Nettoyer et Prendre Soin de votre Ecran

Pour maximiser la durée de vie de votre affichage et prévenir les dommages du panneau LCD, nous vous recommendons de:

Utiliser un système de gestion d'énergie (s'il est disponible sur votre PC).
Si vous n'utilise pas de système de gestion d'énergie, éteignez l'affichage lorsqu'il n'est pas utilisé pendant une longue période.
Ne pas presser, frottier, pousser la surface de votre affichage avec vos doigts ou tout

autre objet.

ManipulerVoteaffichageavecsoins.

Votre module LCD est un périphérique optique de haute qualité qui requiert des soins spéciaux lors de son nettoyage.

Avertissement

N'utilisez pas de liquide, d'aérosol ou de solutions de nettoyage abrasives pour nettoyer votre écran.

Pour nettoyer votre affichage:

1. Eteignez votre PC.
2. Eteignez et débranchez votre affichage.
3. Nettoyez avec précautions votre affichage avec un chiffon doux, sec et ne laissant pas de fibres.

Remarque: Si vous affichage est toujours sale, vous pouvez humidifier légèrement votre chiffon avec plusieurs gouttes d'eau distilled. Assurez-vous que votre affichage est parfaitement sec avant de le rallumer.

1. Branchez l'affichage.
2. AllumezVotePCet l'affichage.

Ce chapitre contient des informations expliquant comment modifier les paramètres d'affichage de votre moniteur LCD. Notre affichage est équisé d'un menu OSD pour vous aider à facilement le régler jusqu'à ses performances optimums.

Remarque: Vous doivent effectuer un réglage automatique avant d'effectuer tout réglage.

Résum des Boutons de Contrôle

Il y a trois boutons de contrôle situés dans la partie inférieure du panneau frontal de votre affichage:

Sélection: Affiche le "Menu Principal" du Menu OSD (On-Screen-Display) et sélectionne des éléments pour les réglages de l'utilisateur.
Remarque: Maintenez cette touche pendant 2 secondes pour faire disparaître le menu OSD.
Droite( ): Déplace vers le haut parmi les可以选择 du sous-menu OSD. Si une barre de réglage est affichée, ce bouton augmente la valeur de réglage.
Remarque: Cette touche est également utilisée comme 'Touches Directe' pour faire apparaitre le menu OSD "Audio/Video".
Gauche( ): Déplace vers le bas parmi les可以选择 du sous-menu OSD. Si une barre de réglage est affichée, ce bouton diminue la valeur du réglage.

Remarque: Cette touche est également utilisée comme 'Touches Directe' pour faire apparaitre le menu OSD "Réglage Auto".

Affichage du "Menu Principal" OSD

Vous peuvent utiliser les caractéristiques de l'OSD pour modifier les paramètres de l'affichage de votre moniteur. Pour afficher le "Menu Principal" OSD, veillez presser le bouton 'Sélection'.

Le Tableau suivant décrit brievement tous les éléments présents dans le "Menu Principal" OSD.

Elément	Description
Luminosité	Contrôle la luminosité de l'affichage en réglient l'émission de lumière du rétro-éclairage. Par défaut, de la luminosité est régée à son maximum.
Contraste	Règle le niveau de différence entre les zones sombres et claires de l'image. Vous pouvez utiliser l'élement Contraste pour obtenir le contraste qui vous convient. Le réglage par défaut du contraste est de 50.
Affichage	Ouvrez le sous-menu “Affichage” où vous pourrez sélectionner la position horizontale (H.) ou verticale (V.) pour de futurs réglages.
Couleur	Ouvrez le sous-menu “Couleur” où vous pourrez sélectionner la Température des couleurs, la Ajustement RVB, la Reglage Noir, et la Couleur pour effectuer vos réglages. Voir “ Effectuer des Réglages dans le Menu OSD” en page 17.
Horloge/Phase	Ouvrez le sous-menu “Horloge/Phase” où vous pourrez effectuer un réglage automatique ou selectionner l'horloge ou la Phase pour un réglage.
Gestion	Ouvrez le sous-menue “Gestion” où vous pourrez désir d'afficher les informations sur le mode (Info Mode), l'Affichage OSD, la Graduation/Le Centre, la Langue, le Signal d'Entrée (source), et Rappeler les Paramètres d'usine par défaut. Consultez “Effectuer des Réglages dans le Menu OSD” en page 17.

Selection d' éléments dans le Menu OSD

Pour sélectionner un élément dans le "Menu Principal" OSD, vous devrez utiliser le bouton 'Sélection' sur la face avant de votre affichage.

Pour sélectionner des éléments dans les sous-menus OSD, vous devrez utiliser les trois boutons de contrôle. Pour sélectionner un sous-menu spécifique, vous devrez utiliser le bouton ' Sélection' pour vous déplacer vers l'élement correspondant à ce sous-menu. Ensuite, vous pourrez désirir n'importe quel élément dans ce sous-menu en utilisant les boutons ' Droite' ou ' Gauche', puis en le validant en pressant le bouton ' Sélection'.

Effectuer des Réglages dans le Menu OSD

Régler la Luminosité

Pour régler la Luminosité vous devez suivre les étapes ci-dessous:

1. Faire apparaitre le "Menu Principal" OSD.

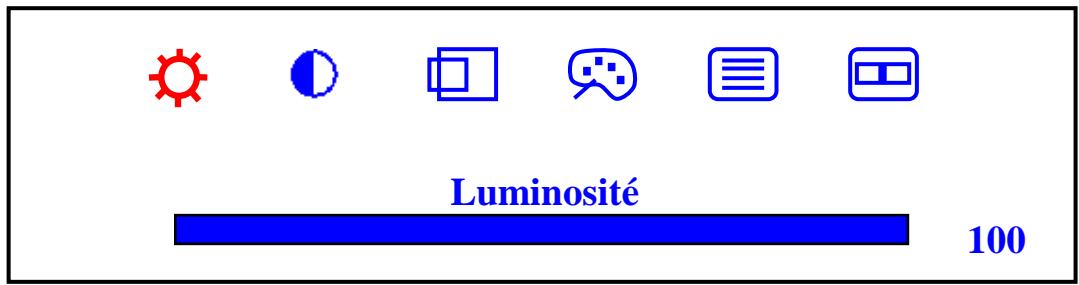

2. L'icone Luminosité doit déjà être sur lignée (en rouge).
3. Utiliser les boutons 'Droite' et 'Gauche' pour effectuer le réglage. Le niveau de réglage s'étend de 0 à 100. Le bouton 'Droite' augmentera la valeur de la luminosité et le bouton 'Gauche' la diminuera.

Régler le Contraste

Pour régler le Contraste, vous doivent suivre les étapes ci-dessous :

1. Faire apparaitre le "Menu Principal" OSD.
2. Utiliser le bouton 'Sélection' pour avancer sur l'icone contraste et la surliner.
3. Utiliser les boutons 'Droite' et 'Gauche' pour effectuer le réglage. Le niveau de réglage s'étend de 0 à 100. Le bouton 'Droite' augmentera la valeur du Contraste et le bouton 'Gauche' la diminuera.

Réglages dans le sous-menu "Affichage"

Pour régler les Paramètres d'Affichage, vous doivent suivre les étapes ci-dessous :

1. Faire apparaitre le "Menu Principal" OSD.

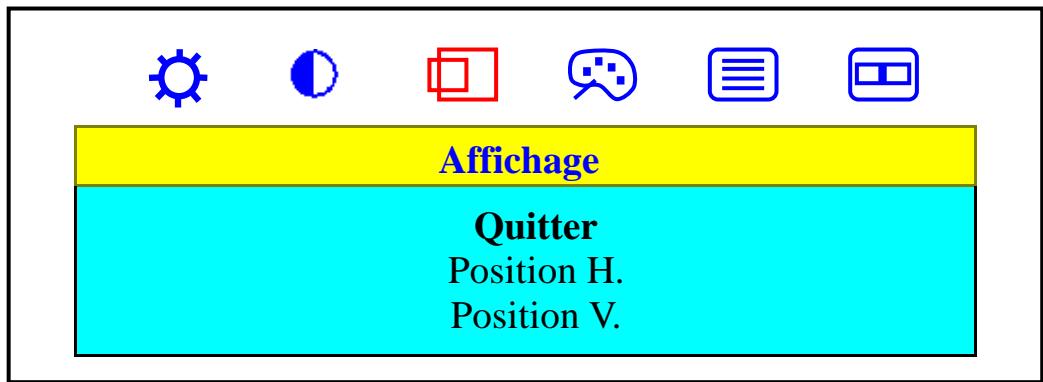

2. Utiliser le bouton 'Sélection' pour avancer sur l'icone Affichage et la surliner. Cela fera apparaitre le sous-menu "Affichage". Il y a trois éléments dans ce sous-menue: Quitter, Position H. et Position V.
3. Utiliser les touches 'Droite' et 'Gauche' pour sélectionner etmettre en surbrillance l'élément dont vous avez besoin puis pressez 'Sélection' pour le sélectionner.

Si 'Quitter' est sélectionné, cela fera quitter le sous-menu "Affichage" et revienda sur l'élement suivant dans le "Menu Principal". (i.e., icône Couleur.)

Si 'Position H.' est sélectionné, alors vous pourrez effectuer le réglage avec les boutons 'Droite' et 'Gauche'. Le bouton 'Droite' déplacera l'image vers la droite et le bouton 'Gauche' déplacera l'image vers la gauche.

Si 'Position V.' est sélectionné, alors vous pourrez effectuer le réglage avec les boutons 'Droite' et 'Gauche'. Le bouton 'Droite' déplacera l'image vers le Haut et le bouton 'Gauche' déplacera l'image vers le Bas.

Réglages dans le sous-menu "Couleur"

Pour régler les Paramètres de la Couleur, vous doivent suivre les étapes ci-dessous :

1. Faire apparaitre le "Menu Principal" OSD.

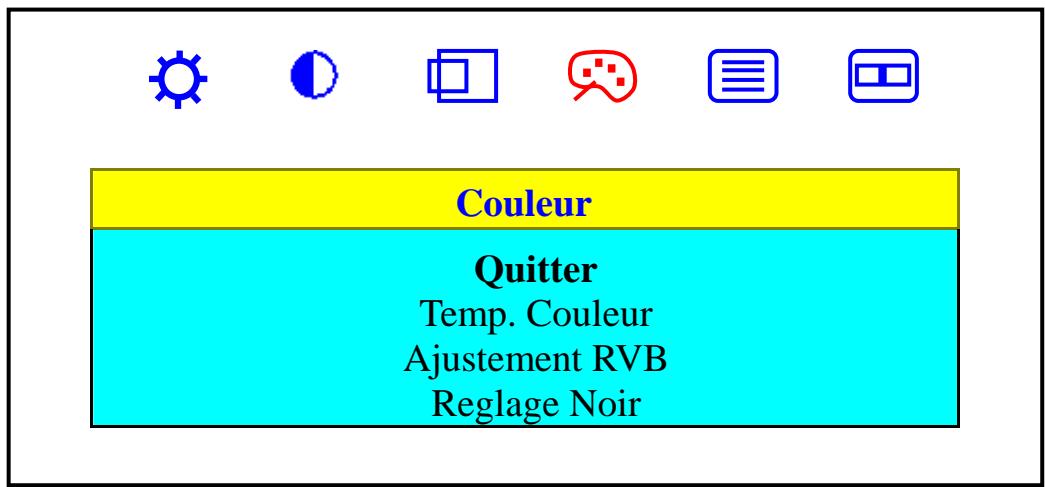

2. Utiliser le bouton 'Sélection' pour avancer sur l'icone Couleur et la surliner. Cela fera apparaitre le sous-menu "Couleur". Il y a cinq éléments dans ce sous-menue : Quitter, Temp. Couleur, Luminance, Teinte, et Couleur.
3. Utiliser les touches 'Droit' et 'Gauche' pour sélectionner etmettre en surbrillance l'element dont vous avez besoin puis pressez 'Selection' pour le sélectionner.

Si 'Quitter'est selectionné, cela fera quitter le sous-menu "Couleur" et revienda sur l'élement suivant dans le "Menu Principal". (i.e., icône Horloge/Phase.)

Si 'Temp. Couleur' est selectionné, cela fera apparaitre le sous-menu "Temp. Couleur". Utilisez les boutons 'Droite' et 'Gauche' pour activer une des trois options: Frais, Neutre et Chaud. Pour une meilleure visibilité sur votre monitreur LCD, nous vous recommendons d'utiliser l'option Neutre.

Remarque: Dès que vous désisirez une option, votre affichage sera immédiatement mis à jour pour prendre en compte le nouveau réglage.

Si 'Ajustement RVB' est selectionné, utilisez les boutons 'Droite' et 'Gauche' pour effectuer le réglage. Le niveau de réglage s'estend de 0 à 100. Le bouton 'Droite' augmentera la valeur de la Couleur et le bouton 'Gauche' la diminuera. Cela reglera la saturation de la couleur.

Si 'Reglage Noir' est sélectionné, utilisez les boutons 'Droite' et 'Gauche' pour effectuer le réglage. Le niveau de réglage s'estend de 0 à 100. Le bouton 'Droite' augmentera la valeur de la Couleur et le bouton 'Gauche' la diminuera. Cela reglera la Reglage Noir de la couleur.

Réglages dans le sous-menu "Horloge/Phase"

Pour régler les Paramètres d'Horloge et de Phase, vous doivent suivre les étapes ci-dessous:

1. Faire apparaitre le "Menu Principal" OSD.

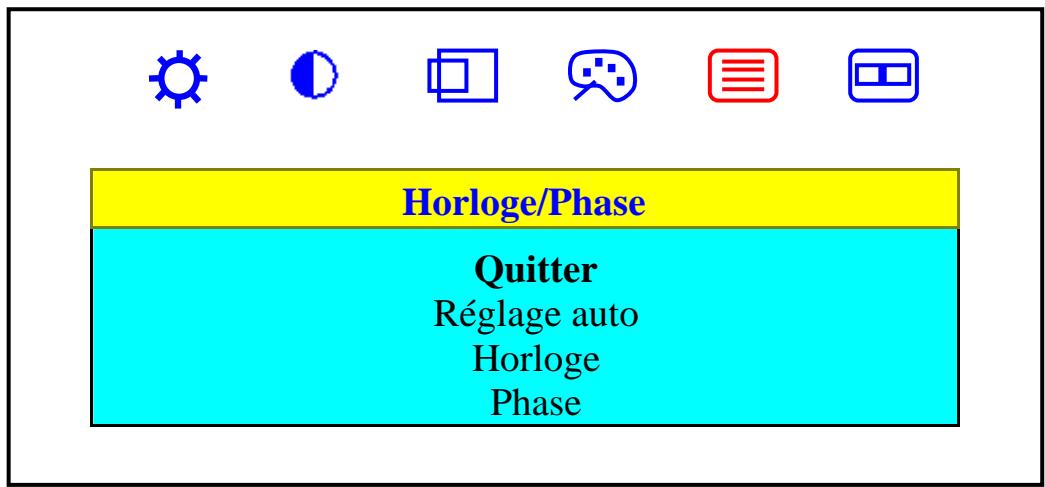

2. Utiliser le bouton 'Sélection' pour avancer sur l'icone Horloge/Phase et la surliner. Cela fera apparaitre le sous-menu "Horloge/Phase". Il y a quatre éléments dans ce sous-menue: Quitter, Réglage Auto, Horloge et Phase
3. Utiliser les touches 'Droite' et 'Gauche' pour sélectionner l'élement dont vous avez besoin puis pressez ' Sélection' pour leMETRE en surbrillance et le)'s electionner.

Si 'Quitter' est sélectionné, cela fera quitter le sous-menu "Horloge/Phase" et revienda sur l'élement suivant dans le "Menu Principal". (i.e., icone Gestion)

Si 'Réglage auto' est sélectionné, cela executera la fonction 'Réglage auto'. Veuillez vous reférer à 'Réglage Auto par Touche Directe' en page 27 pour obtenir des informations plus détaillées.

Si 'Horloge' est sélectionné, alors vous pouvez la régler en utilisant les boutons 'Droite' et 'Gauche'. Le bouton 'Droite' augmentera le nombre de pixels par ligne et le bouton 'Gauche' diminuera le nombre de pixels par ligne.

Remarque: Nous vous recommendons d'effectuer un Réglage Auto au préalable, et d'effectuer un réglage de l'horloge uniquement si l'image semble incorrecte.

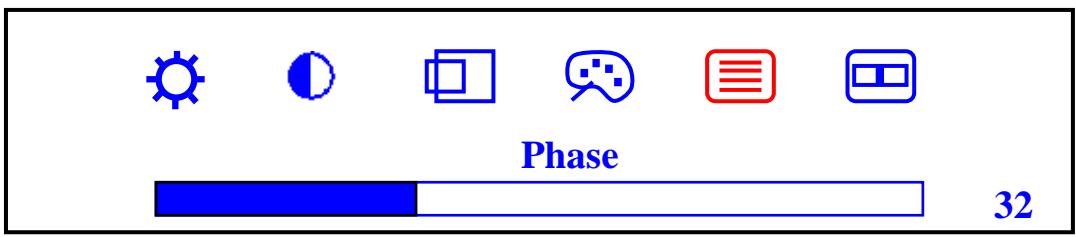

Si 'Phase' est sélectionné, alors vous pouvez la régler en utilisant les boutons 'Droite' et 'Gauche'.

Remarque: Nous vous recommendons d'effectuer un réglage Auto au préalable, et d'effectuer un réglage de l'horloge uniquement si l'image semble être incorrecte.

Réglages dans le sous-menu "Gestion"

Pour régler les Paramètres de la Gestion, vous doivent suivre les étapes ci-dessous :

1. Faire apparaitre le "Menu Principal" OSD.
2. Utiliser le bouton 'Sélection' pour avancer sur l'icone Gestion et la surliner. Cela fera apparaitre le sous-menu "Gestion". Il y a sept éléments dans ce sous-menu : Quitter, Mode Info, Affichage OSD, Graduation/Centre, Langues, Source et Rappel Paramètres d'usine.
3. Utiliser les touches 'Droite' et 'Gauche' pour selectionner l'élement dont vous avez besoin puis pressez ' Sélection' pour lemettre en surbrillance et leselectionner.

Si 'Quitter' est sélectionné, cela quittera et fermera l'OSD.

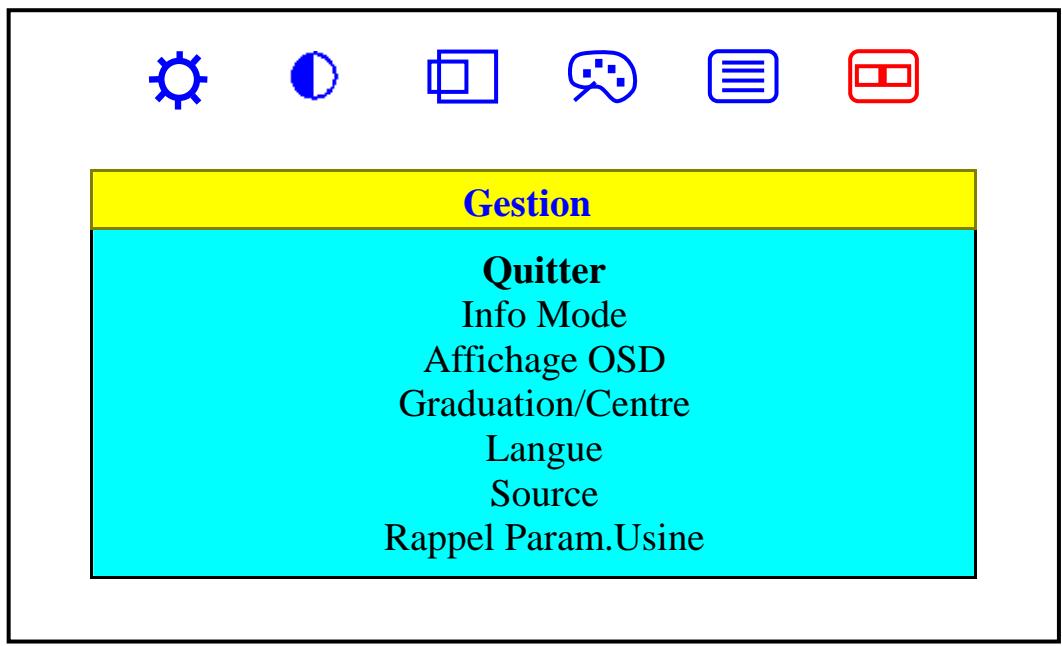

Si 'Info Mode' est sélectionné, cela fera apparaitre le sous-menu "Info Mode" avec les informations relatives à la résolution, et aux fréquences H. et V.

Si 'Affichage OSD' est selectionné, cela fera apparaitre le sous-menu "Affichage OSD". Utilisez les boutons 'Droite' et 'Gauche' pourmettre en surbrillance et la touche 'Selection' pour selectionner Position H. ou V. Cela fera apparaitre la barre correspondante dans le menu, et vous pourrez alors effectuer le réglage en utilisant les boutons 'Droite' et 'Gauche'. Le bouton 'Droite' déplacera le Menu OSD vers la droite ou vers le haut, et le bouton 'Gauche' déplacera le bouton vers la gauche ou le bas.

Si 'Graduation/Centre' est sélectionné, cela fera apparaitre le sous-menu "Graduation/Centre". Utilisez les boutons 'Droite' et 'Gauche' pour surliner et activer le Centre, Conserver le Taux d'aspect, ou le Plein Ecran. En général, Plein Ecran est recommendé pour l'utilisation.

Remarque: Dès que vousCHOISIszez un élément,voire affichage se met à jour automatiquement pour prendre en compte votre modification.

Si 'Langue' est selectionné, cela fera apparaitre le sous-menu "Langue". Utilisez les boutons 'Droite' et 'Gauche' pour selectionner et la touche 'Sélection' pour activer la langue可以选择 et quitter ce sous-menue.

Si 'Source' est selectionné, cela fera apparaitre le sous-menu "Source". Utilisez les boutons 'Droite' et 'Gauche' pour selectionner et activer les signaux Analogique, numéroque. Si votre signal d'entrée est manquant, le monieur recherche automatiquement un signal d'entrée jusqu'à ce qu'il trouve. La série de recherche par bouton 'Gauche' est vers le bas, et vers le haut pour le bouton 'Droite'.

Remarque: Dès que vousCHOISIszez un élément, votre affichage se met à jour automatiquement pour prendre en compte votre modification.

Si 'Rappel Param. Usine' est selectionné, cela fera apparaitre le sous-menu "Rappel Param. Usine" avec une question de confirmation 'Oui' ou 'Non'. Utilisez les boutons 'Droite' et 'Gauche' pour faire votrechoix et lebouton'Selection' pour effectuer vosereconfiguration avant de reprendre ou pas les Reglages d'Usine par Dedefaut.

Utiliser les Touches Directes

Il y a deux touches directes qui fonctionnent lorsque le “ Menu Principal” est inactivé. Les deux touches directes permettent d'appeler les sous-menus OSD “Réglage Auto” et “Audio”.

Réglage Auto par Touche Direkte

Utilisez le Réglage Auto chaque fois que vous utilisez un nouveau mode video ou modifiez le taux de rafraîchissement. Lorsque la routine de Réglage Automatique est en cours, vous doivent avoir une image affichée stable à l'affichage. Ne faites pas déplacer d'éléments à l'affichage, ne jouez pas, et ne visualisez pas de video durant le Réglage Auto.

Une fois que vous avez exécuté le Réglage Auto pour un mode particulier, l'affichage enregistrtera les nouvelles valeurs dans sa mémoire permanente.

Réglage auto

Oui Non

Pour exécuter le Réglage Auto:

1. Pressez le bouton 'Gauche' lorsque le "Menu Principal" OSD n'est pas affiché à l'affichage, cela fera apparaitre le sous-menu "Réglage Auto".
2. Utilisez les boutons 'Droite' ou 'Gauche' pour désir Oui puis pressez la touche ' Sélection' pour activer le réglage auto.

L'image sera coupée durant l'exécution de la routine du Réglage Auto. Une fois la routine terminée, on vous demandera si l'image apparait correctement ou non.

Réglage auto

Est-ce que cette image semble correcte?

Oui Non

1. Si l'image semble correcte,CHOISSEZ Oui, et le sous-menu se fermera automatiquement.

ou

Si l'image nécessite d'autres réglages, choisissez Non, cela fera afficher la barre de réglage de la 'Phase' pour un réglage complémentaire manuel. Ensuite vous pouvez régler la phase en utilisant les boutons 'Droite' ou 'Gauche'. Lorsque tout le texte apparaît bien net, et qu'il n'y a pas d'instabilité de l'image, pressez la touche 'Sélection' pour terminer le réglage et fermer le menu OSD.

Réglage Audio par Touche Direkte

Pour régler l'Audio et la Video:

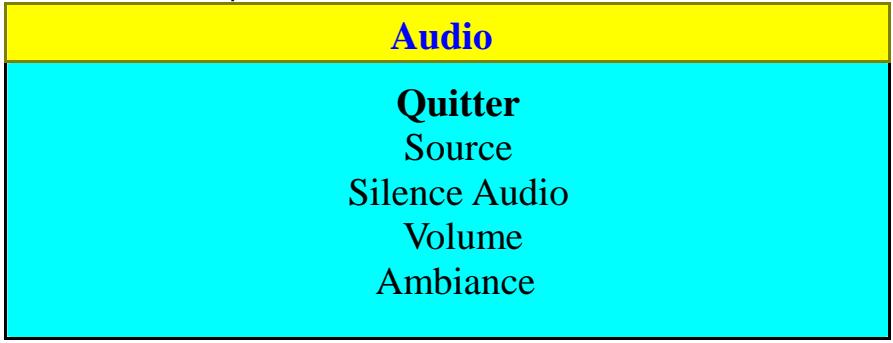

1. Pressez le bouton 'Gauche' lorsque le "Menu Principal" OSD n'est pas affiché à l'affichage, cela fera apparaitre le sous-menu "Audio/Viséo".
2. Utilisez les boutons 'Droite' ou 'Gauche' pour désirir l'élement que vous souhaitez puis pressez ' Sélection' pour le sélectionner.

Si 'Quitter' est sélectionné, cela quittera et fermera l'OSD.

Si 'Source' est sélectionné, cela fera apparaitre le sous-menu "Source". Pour la description, veuillesz vous référer à la page 56.

Si 'Silence Audio' est selectionné, cela fera apparaitre le sous-menu "Silence Audio" avec une demande de confirmation 'Oui' et 'Non'. Utilisez les boutons 'Droite' et 'Gauche' pour désirer et le bouton 'Sélection' pour effectuer votre confirmation et couper la sortie son ou pas.

Remarque: Dès que vousCHOISIsze un élément, votre affichage se met à jour automatiquement pour prendre en compte votre modification.

Si 'Volume' est sélectionné, utilisez les boutons 'Droite' et 'Gauche' pour régler la valeur. . Le niveau de réglage s'estend de 0 à 100. Le bouton 'Droite' augmentera la valeur du volume et le bouton 'Gauche' la diminuera.

Si 'Ambiance' est sélectionné, cela fera apparaitre le sous-menu "Ambiance" avec une demande de confirmation 'Marche' et 'Arret'. Utilisez les boutons 'Droite' et 'Gauche' pour désirer et le bouton 'Sélection' pour effectuer votre confirmation et couper la sortie son ou pas.

Fonction de Bloquage de Touche:

Pressez les touches 'RIGHT' et 'SELECT' et le moniteur déclenchera la fonction 'Bloquage de Touche' pour bloquer le clavier. Mais cette fonction ne possède aucune effet sur le bouton "allumage".

Le message 'Key Lock' est affché comme ci-dessous:

Fonction Débloquage de Touche:

Pressez de nouveau les touches 'RIGHT' et 'SELECT' et le moniteur déclenchera la fonction 'Débloquage de Touche' pour débloquer le clavier.

Ce chapitre contient des informations relatives au dépannage de votre Moniteur LCD. Si vous avez essayé tous les éléments listés ci-dessous, veuillez contacter un personnel de dépannage qualifié.

A. Mon affichage ne fonctionne pas, même si l'ordinateur semble fonctionner correctement.

1. Assurez-vous que le cable d'alimentation est branché sur l'affichage.
2. Assurez-vous que l'affichage est allumé.
3. Essayez d'eteindre puis de ballumer l'affichage.
4. Assurez-vous que le cordon d'alimentation de l'affichage est bien branché dans une prise d'alimentation murale et dans l'adaptateur secteur CA. Vérifiez le bon fonctionnement de la prise murale en branchant un autre appeareil électrique ( comme une lampe). (Si la lumière sur la face avant de l'affichage est allumée, cela signifie qu'il est alimenté. Essayez donc le prochain élément de cette procédure.)
5. Vérifiez la connexion du cable entre l'affichage et l'ordinateur. Les connecteurs du cable doivent être totalement enfoncés.

B. Le message "Vérifiez Câble" apparait sur l'affichage.

Ce message apparait lorsque le cable video n'est pas correctement branché dans l'ordinateur.

1. Assurez-vous que le cable analogique est branché sur le port entrée video analogue à l'arrière de l'affichage.
2. Assurez-vous que l'autre extrémité du cable video analogue est branchée sur le port video du PC.

C. L'imagé est très instable.

1. Réglez votre PC à un mode video supporté, de préférence 1600 x 1200 à 60 Hz. Veuillez vous référer à “Réglage du Mode Video” en page 46.
2. Rétablit les réglages par défaut d'usine enCHOIsant Rappel parametes d'Usine dans le sous-menu OSD "Gestion".
3. Effectuer la fonction Réglage Auto. Veuillez vous reférer à “Réglage Auto par Touche Direte” en page 57.

Remarque: Meme si le réglage de votre PC est hors des limites des modes video qui sont supportés par votre moniteur LCD, il pourrait toujours afficher une image de qualité réduite. Cela vous permettra de modifier les paramètres de votre PC à des valeurs correctes.

Ce chapitre contient des informations techniques relatives à votre monieur LCD.

Information d'Affichage

Module LCD 20.1-in (51 cm), Matrice Active TFT, revêtement anti-reflets, 0.255 mm pixel pitch

Tailled'affichage 408mmx306mm

Angle de vision

Luminance 250 cd/m² (Typique)

Rapport Contraste 500:1 (Typique)

Couleurs Affichées 16 Millions

Entrée d'Alim. 100 240V_AC Full Range, 50 / 60~Hz

Séparate, Niveau TTL

Numérique: TMDS

0.3Vp-p différentiels

Fréquence de Ligne Analogique: 31.5 kHz ~ 80 kHz

(horizontale) Numérique: 31.5 kHz ~ 75 kHz

Fréquence de Trame Analogique: 56 Hz ~ 75 Hz

(verticale) Numérique: 60 Hz

Horloge Pixel dot 162 MHz (maximum)

Mode Recommé 1600 x 1200 @ 60 Hz

Support Inclinable 15^ vers l'avant, -5^ vers l'arriere 45^ à droite, 45^ à gauche

Dimensions 494 x 448 x 224 mm (W x H x D)

Poids net 11 kg
Poids brut 14.2 kg

Conditions de Température de 5^ 40^ à une altitude de 0 2000m fonctionnement 5^ 30^ à une altitude de 2000 3000m Humidité 20% 85% RH, sans-condensation
Altitude 3000m Max.

Conditions de Stockage
Température -20° ~ 60°C
Humidité 5% ~ 85% RH
Altitude 10000m Max.

Modes Video

Votre moniteur LCD supporte les combinaisons de résolutions et de taux de rafraîchissement standards de l'industrie suivantes. D'autres combinaisons sont possibles, mais nécessitant des réglages de l'image.

Pour des performances optimaux, veuillez régler votre PC à une résolution de 1600 x 1200 à 60 Hz.

Analogue:

Résolutions Supportées (points x lignes)		Fréquence Verticale (Taux de Rafraîchissement)
VGA	640 x 480	60 Hz
	640 x 480	72 Hz
	640 x 480	75 Hz
SVGA	800 x 600	56 Hz
	800 x 600	60 Hz
	800 x 600	72 Hz
	800 x 600	75 Hz
XGA	1024 x 768	60 Hz
	1024 x 768	70 Hz
	1024 x 768	75 Hz
SXGA	1280 x 1024	60 Hz
	1280 x 1024	70 Hz
UXGA	1600 x 1200	60Hz
TEXTE US	720 x 400	70 Hz
Power MAC	640 x 480	67 Hz
	832 x 624	75 Hz

Numérique:

Résolutions Supportées (points x lignes)		Fréquence Verticale (Taux de Rafraîchissement)
VGA	640 x 480 640 x 480	60 Hz 75 Hz
SVGA	800 x 600 800 x 600	60 Hz 75 Hz
XGA	1024 x 768	60 Hz
SXGA	1280 x 1024	60 Hz
UXGA	1600 x 1200	60 Hz
US TEXT	720 x 400	70 Hz

Modes Video inconnus

Comme les autres moniteurs, votre monitreur LCD est conçu pour fonctionner avec les modes video standards. Cependant, les cartes graphiques n'utilisent pas toutes uniquement des modes d'affichage standards.

Votre moniteur LCD utilise une technologie de pointe, qui est conque pour permettre de se synchroniser à n'importe quel mode d'affichage. Nous vous recommandons de besoinir un des modes listed ci-dessus. Si vous choisissez un mode inconnu, vous devrez effectuer des réglages manuellement sur la phase, l'horloge et la position de l'image.

Si vous devez utiliser un mode inconnu, vous pouvez effectuer un Réglage Auto en premier. Si le réglage Auto ne fournit pas un réglage ajustat de l'image, alors vous dévrez régler manuellement l'horloge, la phase et la position horizontale et verticale.

HITACHI

Hitachi, Ltd. Tokyo, Japan

Email: [e-mail]
