CML174SXW - Moniteur HITACHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD
Taille de l'écran	17 pouces
Résolution	1280 x 1024 pixels
Type de panneau	IPS
Ratio d'aspect	5:4
Temps de réponse	5 ms
Luminosité	250 cd/m²
Contraste	1000:1
Angles de vision	178° horizontal / 178° vertical
Connectivité	VGA, DVI-D, HDMI
Alimentation électrique	100-240V, 50/60Hz
Dimensions approximatives	378 x 392 x 200 mm
Poids	5.5 kg
Fonctions principales	Réglage de la luminosité, réglage de la hauteur, pivot
Entretien et nettoyage	Utiliser un chiffon doux et un nettoyant pour écran
Pièces détachées et réparabilité	Disponibilité des pièces sur demande
Normes de sécurité	CE, RoHS
Garantie	3 ans

FOIRE AUX QUESTIONS - CML174SXW HITACHI

Comment résoudre un problème d'affichage sur le HITACHI CML174SXW ?

Vérifiez que le câble vidéo est correctement connecté à l'écran et à l'ordinateur. Assurez-vous également que l'écran est allumé et que la source d'entrée est correctement sélectionnée.

Que faire si l'écran est trop sombre ou trop lumineux ?

Vous pouvez ajuster la luminosité et le contraste en accédant au menu OSD (On-Screen Display) de l'écran. Appuyez sur le bouton Menu et naviguez jusqu'à l'option de luminosité.

Comment résoudre un problème de pixels morts ou de défauts d'affichage ?

Si vous remarquez des pixels morts, essayez de changer la résolution de l'écran ou de redémarrer votre ordinateur. Si le problème persiste, contactez le service client de Hitachi.

L'écran ne s'allume pas, que faire ?

Vérifiez que l'écran est branché sur une prise électrique fonctionnelle. Assurez-vous que le câble d'alimentation est bien connecté. Essayez également de tester l'écran avec un autre ordinateur.

Comment nettoyer l'écran sans l'endommager ?

Utilisez un chiffon doux et propre en microfibre légèrement humidifié avec de l'eau ou un nettoyant pour écran. Évitez d'utiliser des produits chimiques agressifs ou des serviettes en papier.

Comment régler la résolution d'affichage sur le HITACHI CML174SXW ?

Accédez aux paramètres d'affichage de votre ordinateur. Sous Windows, faites un clic droit sur le bureau, sélectionnez 'Paramètres d'affichage' et choisissez la résolution recommandée pour l'écran.

Où puis-je trouver le manuel d'utilisateur du HITACHI CML174SXW ?

Le manuel d'utilisateur est généralement disponible sur le site Web de Hitachi dans la section support ou téléchargement. Vous pouvez également le trouver dans l'emballage du produit.

Que faire si l'écran affiche des lignes ou des artefacts ?

Vérifiez les connexions du câble vidéo et essayez de remplacer le câble si nécessaire. Si le problème persiste, il pourrait s'agir d'un problème matériel et vous devriez contacter le support technique.

MODE D'EMPLOI CML174SXW HITACHI

Lisez attentivement les instructions et conserveze ce manuel pour d'eventuelles utilisations futures.

REMARQUE:

• Les informations containues dans ce manuel peuvent être modifiées sans préavis. Le constructeur n'accepte aucune responsabilité pour les erreurs qui peuvent eventuelsment apparaitre dans ce manuel.
• Tous droits réservés, y compris celui de traduction, reproduction, duplication (meme partielles) par chaque procédé que ce soit.

MARQUES DEPOSEES:

VGA est une marque déposée d'International Business Machines Corporation.

VESA est la marque d'une organisation sans but lucratif, la Video Electronics Standard Association.

ENERGY STAR® est une marque de l'EPA (Environmental Protection Agency, USA).

SOMMAIRE

Pour une Utilisation SURE de ce Moniteur 25

!Avertissement 26
Précautions 29

Chapitre 1 Installation 31

Déballage 31
Réglage de l'angle de vue 31
Raccordement à l'ordinateur 31
Branchement sur secteur 32
Installation du Moniteur LCD 32
Système de gestion de l'alimentation 32

Chapitre 2 Contrôles d'affichage 33

Contrôles utilisateur 33

Ajuster l'affichage du moniteur 33

Description des fonctions 34

Chapitre 3 Information Technique 36

Spécifications 36

Table des fréquences standard 39

Dépannage 40

Pour une Utilisation Sûre de ce Moniteur

Precautions ordinaires de sécurité

Avant d'utiliser l'appareil veuillez dire les precautions de sécurité de manière à en comprendre le contenu.

• Effectuez les démarches en respectant les instructions et les directives énoncées dans ce manuel.
• Respectez tout les avertissements, indiqués sur l'appareil et dans ce manuel, car une négligence sur ce point pourrait provoquer un incendie ou des dégats à l'appareil.

Symboles

Des indications de sécurité sont expliquées ci-dessous. Elles sont signalées par les termes "Avertissement" et "Precaution", accompanies d'un symbole graphique. En outre, des détails sont associés à d'autres symboles graphiques.

Avertissement

Ce symbole indique un danger, pouvant entraîner la mort ou une blessure grave.

Précaution

Ce symbol indique un danger, pouvant entraîner une blessure légère ou des dégats important à l'appareil.

[Exemple 1] Risque de décharge électrique

Ce symbole () indique qu'il est nécessaire de faire attention. A l'intérieur du symbole () , un dessin indique par exemple "Risque de décharge électrique".

[Exemple 2] Demontage interdit

Ce symbole ( ) indique une action interdite. Par exemple, le dessin de ce symbole-ci ( )signifie "Démontage interdit".

[Example 3] Debrancher le cordon secteur à la prise

Ce symbole () indique une action nécessaire. Par exemple, le dessin de ce symbole-ci () signifie "Débrancher le cordon secteur à la prise". D'autres actions obligatoires peuvent être indiquées.

Maniement et utilisation

Manipuez et utilisez l'appareil conformément aux descriptions de ce manuel. Si vous éprouvrez un problème à l'emploi de l'appareil, mettez-le hors tension, débranchez le cordon d'alimentation et contactez le revendeur chez qui vous avez acheté l'appareil ou un centre de service.

Soins suffisants

Les précautions énoncées sur l'appareil et dans ce manuel ont été soigneusement étudiées, mais des incidents imprévus peuvent survenir.

Lorsque vous maniez ou utilisez l'appareil, agissez avec prudence et tenez compte des instructions suivantes.

Chaleur, fumée, odeur ousons abnormaux

Si une anomalie se produit, mettez l'appareil hors tension et débranchez le cordon d'alimentation, car une utilisation continue dans cet état pourrait provoquer une incendie ou une décharge électrique. La partie autour du cordon doit être dégagée pour permettre de le débrancher facilement.

Réparation, modification, démontage

N'essayez pas de démonter, de réparer ou de modifier l'appareil, car ceci pourrait provoquer un incédie ou une décharge électrique.

Orifices d'aération

• Les orifices d'aération ont pour but d'éviter une hausse de la température interne. Ne placez pas d'objets qui pourrait boucher ces orifices et ne placez pas l'appareil dans une baie où les orifices pouraient être obstrués, car la hausse de température interne pourrait provoquer un incendie ou une défaillance.
  Ne placez pas l'appareil dans une baie ou il serait dans une position inclinée, car ceci modifierait le passage de l'air par les orifices. La hausse de la température interne pourrait alors provoquer un incendie ou une défaillance.

Insertion de corps étrangers

N'introduisez jamais de trombones, épingles ou autres objets métalliques par les orifices de ventilation, car ceci pourrait provoquer un incendie ou une défaillance.

Retrait du couvercle

Ne retirez pas le couvercle de l'appareil, car il renferme de nombreuses plèces sous haute tension qui peuvent être dangereuses.

Objets posés sur l'appareil

Ne posez pas de vases, tasses ou autres réciplents contenant un liquide, épinges trombones ou autres objets métalliques sur l'appareil, car leur infiltration pourrait provoquer un incendie ou une décharge électrique.

Maniement du cordon d'alimentation

Utilisez le cordon d'alimentation fourni avec l'appareil et veillez aux points suivants. Une utilisation inadéquate du cordon peut provoquer un incendie ou une décharge électrique.

• Ne posez rien sur le cordon.
• Ne tirez pas sur le cordon.
• N'exercez pas de pression sur le cordon.
• Ne pliez pas le cordon.
• N'enroulez pas le cordon.

N'utilisez pas le cordon pres d'appareils de chauffage.

Branchement et débranchement

• Lorsque vous branchez ou débranchez le cordon au niveau de la prise secteur; tenez-le par sa fiche. En tirant sur le cordon proprement dit, vous risquez d'arrachez la fiche.
• Avant une longue période d'inutilisation, comme avant les vacances, débranchez le cordon d'alimentation pour éviter un incendie.
• Pour éviter une décharge électrique, ne touche pas le cordon d'alimentation avec des mains humides.

Mauvais contactélectriqueauxprises

Pour éviter un mauvais contact aux prises de courant, pouvant provoquer un incendie, tenez compte des point s suivants:

• Insérez à fond la fiche dans la prise.
• Avant de brancher la fiche, vérifie que de la poussière ne s'y est pas accumulée.
  N'utilisez pas une prise desseree ou mal fixe.

Impact et chic

Ne laissez pas tomber, ne cognez pas et ne soumettez pas l'appareil à des chocs, car il pourrait provoquer un incendie ou une décharge électrique.

Tensionélectrique

La tension de fonctionnement va de 230 à 240 V. Toute autre tension pourrait provoquer un incendie ou une décharge électrique.

Prise à extension

Ne branchez pas plusieurs fiches sur une meme prise. Ceci peut provoquer un incendie ou une activation des disjoncteurs, entrainant une perte des données ou des degats a l'appareil.

Utilisation en milieu humide ou poussiéreux

N'utilisez pas et ne rangez pas l'appareil dans un endroit poussiêux ou humide, tel une sale de bain, car ceci peut provoquer un incendie ou une décharge électrique.

Variation de température

Transporter l'appareil dans des endroits où la température est très différente peut entrainer une condensation d'humidité à l'intérieur et à l'extérieur de celui-ci. L'utiliser dans cet état peut provoquer un incendie ou une décharge électrique. Laissez reposez l'appareil pendant quelques heures avant de l'utiliser dans un local différente.

Condensateur electrolytie à aluminium

Le condensateur electrolytique utilisé dans l'adapteur secteur a une durée de vie limitée. Au-delà de cette période (environ 5 ans), remplacez l'adapdateur secteur. Une fuite ou un déssèchement du liquide electrolytique peut provoquer un incendie ou une décharge électrique. Ceci peut aussi entraîner une défaillance de l'appareil.

Dégats subsis par l'écran

• Un liquide peut s'écouler de l'affichage s'il est endommagé. Ne touche pas ce liquide. En cas de contact sur les mains, lavez-les convenablement. Si du liquide entre en contact avec la bouche ou les yeux, lavez et rince abondamment, puis consultez immédiatement un médecin.
• Si l'écran fabriqué en verre, devait se briser, manipulez les fragments avec grand soin pour ne pas vous blesser.

Avertissement concernant le mercure

Hg)- LA LAMPE DE CE PRODUIT CONTIENT DU MERCURE. METTEZ-LA AU REBUT DANS LE RESPECT DES LOIS EN VIGUEUR SUR LA PROTECTION DE L'ENVIRONNEMENT.

Pour les informations concernant le Recyclage et la Mise au rebut, prenez contact avec vos agences officielles respectives ou avec l'Electronic Industries Alliance sur www.lamprecycle.org aux Etats-Unis, ou l'Electronic Product Stewardship Canada sur www.epsc.ca au Canada Pour de plus amples informations, appelez le 1-800-HITACHI (1-800-448-2244) aux Etats-Unis.

Arêtes métalliques et autres

Lors d'un déplacement de l'appareil, prenez soin de ne pas vous blesser aux arêtes en metal ou en plastique.

Endroits instables

Ne placez pas l'appareil sur une surface inclinée ou instable, car il peut provoquer des blessures en tombant.

Cable d'écran

• Dispossez le cable de manière qu'il soit hors du passage. Si un cable est accroché, il peut provoquer des blessures et endommager l'appareil raccordé.
• Ne posez pas d'objets pesants sur les câbles et ne placez pas ceux-ci près d'une source de chaleur, car ils pourraient se briser et endommager les apparèils raccordés.

Support

Pour ajuster l'angle de l'écran, déplacez-le lentement en le tenant des deux mains en haut à gauche et à droite. Il risquerait de tomber en le déplaçant d'une seule main.
Pour éviter de vous coincer les doigts, ne placez pas les mains près du support lorsque vous ajustez l'angle du support de l'écran.

Fatigue des yeux

Lors d'un travail continu face à l'écran utilisez un éclairage compris entre 300 et 1000 lux. Àpres chaque heures de travail, reposez-vous 10 à 15 minutes pour éviter une fatigue excessive des yeux.

Élimination de l'appareil

Pour vous débarrasser de l'appareil, consultez le revendeur chez qui vous avez acheté l'appareil ou conformez-vous aux lois et reglements locaux.

Parasites électroniques

Si cet apparéil est utilisé à proximité d'autres dispositifs électroniques, des interférences mutuelles peuvent se produit. Des parasites peuvent perturber la réception de radios ou de téléviseurs. Dans ce cas, essayez ce qui suit:

• Placez cet apparéil aussi loin que possible de la radio ou du téléviseur.
• Changez l'orientation de l'antenne de la radio ou du téléviseur.
• Utilisez une prise électrique différente.

Rangement de l'emballage en plastique

Conservez l'emballage en plastique de l'appareil hors de portée de petits enfants, car il pourrait provoquer un étouffement.

Déballage

Avant de déballer votre moniteur, préparez un espace de travail approprié pour votre Moniteur et votre ordinateur. Vous aurez besoin d'une surface stable et propre pres d'une prise murale. Assurez-vous également que le Moniteur LCD a un espace suffisant autour de lui pour la circulation de l'air. Bien que le Moniteur LCD utilise très peu de courant, une certaine ventilation est quand même nécessaire pour éviter que le Moniteur LCD ne devienne trop chaud.

Après avoir déballé le Moniteur LCD, assurez-vous que les articles suivants sont inclus dans le carton :

• Moniteur LCD

• Câble de signal PC - moniteur 1,8 m

• Câble de DVI-D PC - moniter 1,8 m

• Manuel d'utilisation

• Cordon d'alimentation 1,8m

Si vous vous apercevez que l'un de ces articles manque ou semble endommagé, contactez immédiatement votre revendeur.

Réglage de l'angle de vue

Ce Moniteur LCD est donc pour vous offrir un angle de visibilitécomfortable. Cet angle de visibilité peut etreajustetre 5^ et +30^

Figure 1-1

ATTENTION

Ne forcez pas le Moniteur LCD au-delà de ses limites maximales dans les quatre directions. En essayant quand même, vous risquez d'abîmer le moniteur et son pied.

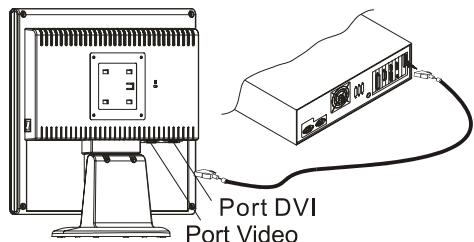

Raccordement à l'ordinateur

1. Eteignez l'ordinateur et le Moniteur LCD.
2. Connectez une extrémité du cable de signal à la prise du Moniteur LCD. (cf. Figure1-2)
3. Connectez l'autre extrémité du cable signal au port VGA du PC.
4. Assurez-vous que les deux connexions sont bien fixées.

Figure 1-2

ATTENTION

Cet apparéil doit être connecté à un cable video standard pour être en règle avec les règlements de la FCC.

Un cable avec noyau en ferrite est inclus avec le Moniteur LCD.

Cet apparéil ne sera pas conforme aux règlements de la FCC si un cable avec noyaud en ferrite n'est pas utilisé.

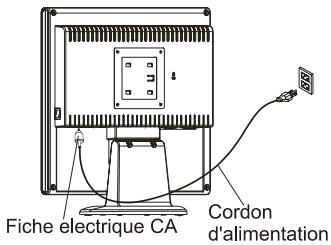

Branchement sur secteur

1. Reliez le cable d'alimentation au transformateur. (cf. Figure 1-3)
2. Branchez le cordon d'alimentation.

Figure 1-3

ATTENTION

Installez un "parasurtenseur" entre le Cordon d'Alimentation et la prise murale pour une toute belleme protection contre les surtensions afin d'éviter que de soudaines variations de tension atteignent le Moniteur LCD. Les surtensions peuvent endommager leur moniteur.

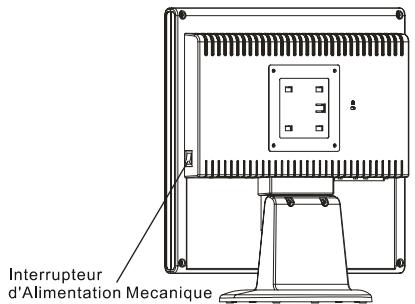

Installation du Moniteur LCD

1. Mettez l'interrupteur d'alimentation mécanique du moniteur LCD, situé au dos du moniteur, sur la position marche. (Voir Fig. 1-4)
2. Appuyez sur l'interrupteur électronique d'alimentation du Moniteur LCD,itué sur l'encadrement du moniteur.

Figure 1-4

Système de gestion de l'alimentation

Ce Moniteur LCD est conforme au projet de gestion de l'alimentation VESA DPMS (version 1.00). Le projet VESA DPMS fournit quatre modes d'économie d'énergie grâce à la détéction des signaux de synchronisation horizontale ou verticale. Reportez-vous à la section Gestion de l'alimentation des Spécifications au Chapitre 3.

Quand le Moniteur LCD est en mode d'économie d'énergie ou s'il déetecte une fréquence incorrecte, l'écran du Moniteur devient blanc et la diode indicate rice d'alimentation deviendra orange.

Chapitre 2 Contrôles d'affichage

Contrôles utiliser

Une description de chacun des indicateurs et boutons de contrôle des fonctions du Moniteur LCD est donnée ci-dessous :

HITACHI
Figure 2-1

1	Interrupteur d'Alimentation électronique	Appuyez sur l'interrupteur d'alimentation pour Allumer/Eteindre le moniteur.
2	Indicateur d'alimentation continue	Levoyant lumineux devient vert — Le moniteur est allumé. Levoyant lumineux devient d'une couleur foncée — Le monitueur est étant. Levoyant lumineux devient jaune — le moniteur LCD est en mode contrôle d'énergie.
3	Boutons de sélection des fonctions	Appuyez sur le bouton de contrôle gauche ou droite pour sélectionner le menu OSD (Affichage à l'écran).
4	Boutons de contrôle des réglages	Appuyez sur le bouton gauche pour diminuier le réglage OSD et appuyez sur le bouton droit pour augmenter le réglage OSD. Appuyez sur le bouton de gauche pendant une seconde, cela activera “Réglage Auto”.

Ajuster l'affichage du moniteur

Le moniter a quatre touches de fonction pour faire une selection entre les fonctions montrées dans le menu OSD. En utilisant l'OSD, l'ajustement et la selection des paramétres de l'affichage deviennent simples et rapides.

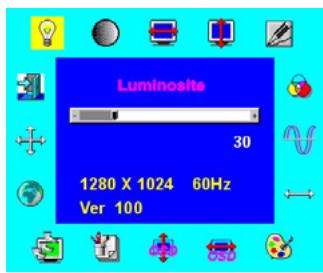

Le menu de fonction OSD

Pour acceder le menu principal de l'OSD, appuyez simplement sur une des touches de selection de fonction, et le menu s'affichera comme montré ci-contre:

Continuer à appuyer sur les boutons de réglage pour parcourir les différents éléments du menu.

ATTENTION

La version de firmware peut être mise à jour, tandis que le nombre de version montré dans tous les menus OSD sera toujours le même que dans Ver. 1.00.

Description des fonctions

Icon	Function	Function Description
	Luminosite	Cette fonction augmente ou réduit la brillance de l'image.
	Contraste	Cette fonction augmente ou réduit la différence entre les couleurs sombres et claires.
	Position hor.	Cette fonction fait bouger toute l'image vers la gauche ou la droite.
	Position vert.	Cette fonction fait bouger toute l'image vers le haut ou le bas.
	Nettet	Règle la netteté de l'image. Il y a 3可以选择 disponibles. Un effet moins net est approprié pour des images, un effet plus net est approprié pour des textes.
	Transparence OSD	Cette fonction règle la transparence du menu OSD. Vous pouvez ajuster la transparence de 0 jusqu'à 10. Il y a 11 gratations disponibles.
	Phase	Un total de 256 échelles (0 à 255) est disponible pour ajuster le focus et la clareté de l'affichage.
	Horloge	Cette fonction offre un système de suivi pour obtaining une meilleure stabilité et clarté. Il y a 101 gratations (de -50 jusqu'à +50) disponibles dans le mode actuel. L'intervalle de réglage peut varier entre différents modes. Cette fonction enregistre le nombre dévié de la période d'horloge entre le timing d'entrée et le timing supporté. La valeur d'horloge peut ne pas être "0" après l'Auto-Ajustement lorsque le timing d'entrée est différent du timing supporté.
	Température Couleurs	Appuyez sur cette touche (♦) pour sélectionner une température de couleur différente. Referez-vous au diagramme ci-dessous pour la fonction et la description.
	Position Hori. de l'OSD	Cette fonction règle la position horizontale du menu OSD.
	Position Veri. De	Cette fonction règle la position verticale du menu OSD.
	Texte Graphique	Parce que les fréquencesizontales et les fréquences verticales de 640 x 400; 70Hz et 720 x 400; 70Hz sont les mêmes, vous doivent utiliser cette fonction pourCHOISIR 640 x 400 (mode graphique) ou 720 x 400 (mode texte).
	Rappel	Cette fonction restaure les paramètres aux valeurs préréglées en usine.
	Langue	Règle le langage du menu OSD. Vous pouvez avoir entre cinq langues différentes: Anglais / Allemand / Français / Espagnol / Italien. Appuyez sur les touches de commande de réglage pourCHOISIR LA langue.

Selection Auto et Entree

Appuyez sur le bouton "®" pour activer la fonction sélectionnée, Réglage Automatique, Utiliser l'Entrée Analogue ou Utiliser l'Entrée Numérique. La fonction de Réglage Automatique vous permet d'ajuster la taille de l'affichage, l'horloge et la phase pour obtenir les salariés paramètres de visualisation. Ce processus prendra 3 ~ 5 secondes à se réaliser. AttentionAprès le Réglage Automatique, il se peut que l'affichage affiche une mauvaise position ou une mauvaise taille, s'il a reçu un modèle ne possédant pas de cordure d'écran. Vous pouvez sélectionner une réserve à Entrée Analogue ou Numérique quand l'entrée VGA ou/et entrée DVI est/sont disponible(s).

Sortie

Enregistre la valeur du paramètre et ferme le menu OSD.

Icônes	Fonctions	Description
9300	Températures de couleur au coordonnée CIE 9300K	Règle la temperature de couleur au coordonnée CIE à 9300K
7500	Températures de couleur au coordonnée CIE 7500K	Règle la temperature de couleur au coordonnée CIE à 7500K
6500	Températures de couleur au coordonnée CIE 6500K	Règle la temperature de couleur au coordonnée CIE à 6500K
Usager	Voues pouvezCHOISIR entre trois couleurs (rouge, vert et bleu) sur le menu OSD.	Règle à la température de couleur CIE, définie par l'utilisateur.

Chapitre 3 Information Technique

Specifications

Paneau LCD

Taille 17.0" (43.0 cm)

Type d'affichage Matrix Active couleur TFT LCD

Résolution 1280 x 1024

Pas d'affichage 1280 x (RGB) x 1024

Surface d'affichage (mm) 337.92 x 270.336 (H x V)

Nombre de Couleurs 16.7M

Luminosite 260 cd/m² (typique)

Contraste 400:1 (typique)

Temps de réponse Ta=25°C Tr=12ms Tf=4ms

Voltage de la Lampe 700 Vrms (typique)

Courant de la Lampe 7.0 mA rms. (typique)

Angle de vue Vertical: (CR≥ 5) - 80^ +80^

Angle de vue Horizontal: (CR≥ 5) - 80^ +80^

Classe d'erreur de pixel ISO13406-2: Classe II

Vidéo

Signal d'entree

Impedance d'entree

Polarité

Amplitude

Modes multiples的支持者

RVB analogue 0.7.Vp-p

75 ohm ±2%

Positive

0-0.7 +/- 0.05 Vp

Fréquence horizontalité : 24~80 kHz

Fréquence verticale: 56 75Hz

Digital TMDS

Contrôle

Interrupteur d'Alimentation

(types mécanique et électronique)

OSD

Luminosite

Contraste

Position horizontal

Position vertical

Phase

Horloge

Réglage du mode d'affichage

Format de l'OSD

Interrupteur Morche/Arrêt avecvoyant lumineux.

Numérique

Numérique

Numérique

Numérique

Numérique

Numérique

Utilise une EEPROM pour enregistrer les réglages en mémoire

20 caractères × 9 rangées

Gestion de l'alimentation

Alimentation

Mode	Power Consumption*	AC Input	Couleur du Voyant
Allumé	48W maximun	240 Alternant	Vert
Eteint	3W maximun	240 Alternant	Jaune
Interrupteur Electronique Désactivé	3W maximun	240 Alternant	Eteint
Déconnecté	3W maximun	240 Alternant	jaune: Suspendu; Attente; eteint, Eteint : Eteint, DC Power OFF
Interrupteur mécanique sur Arrêt	1W maximun	120 Alternant	Eteint
	2W maximun	240 Alternant

• Conformitée aux exigences du projet VESA DPMS mesure du (:éte de l'Entrée CA.

Synchronisation de l'entrée Analog Digital

Signal Synchronisation horizontal TMDS et verticale separée compatible TTL.

Polarité Positive et négative

Plug & Play Supporte les fonctions VESA DDC1 et DDC2B

Connexions externes

Alimentation Entrée Socle CA
Câble video 1.8 m avec connecteur VGA D-Sub 1.8 m avec connecteur DVI-D

Environnement

En fonctionnement
Temperature 5°C à 40°C /41°F à 104°F
Humidité Relative 20 à 80%
Stockage ou transport
Temperature -20°C à 60°C/-4°F à 140°F
Humidité Relative 5% à 85%

Tension d'alimentation Monophasé, 100~240 V alternatif, 50/60 Hz
Courant d'alimentation 1.2 A maximum
Dimensions et poids
Dimensions 374(W) x 394.5(H) x 204(D) mm
Poids Net 5 kg ± 0.3 kg
Poids Brut 7 kg ± 0.3 kg

Pour connecteur D-sub Numérique

6 1 5 10	Signale		Signale
	Broche	Description	Broche	Description
	1	Rouge	9	+5V
	2	Vert	10	Détection de Branchement à Chaud
	3	Bleu
	4	masse numérique	11	NC
	5	masse numérique
	6	Rtn Rouge	12	SDA
	7	Rtn Vert	13	Hsync / Csync
	8	Rtn Bleu	14	Vsync
			15	SCL

Pour connecteur DVI-D Numérique

1 24 16 C5/C6	Signale		Signale
	Broche	Description	Broche	Description
	1	RX2-	14	+5V
	2	RX2+	15	Détection de Branchement à Chaud
	3	Blindé pour Canal 2 TMDS	16	HPD
	4	NC	17	RX0-
	5	NC	18	RX0+
	6	SCL	19	Blindé pour Canal 0 TMDS
	7	SDA	20	NC
	8	NC	21	NC
	9	RX1-	22	Blindé pour horloge de Canal TMDS
	10	RX1+	23	RXC+
	11	Blindé pour Canal 1 TMDS	24	RXC-
	12	NC	C5	NC
	13	NC	C6	NC

Table des fréquences standard

Si la synchronisation selectionnée ne se trouve pas dans le tableau ci-dessous, le moniteur LCD utilisera la synchronisation la plus appropriée.

Resolution	Freq. H. (KHz)	Freq. V. (Hz)	Freq. Pixel (MHz)	H/V Sync. Polarité	Mode
640 x 350	31.469	70.087	25.175	+/-	VGA-350
640 x 400	24.83	56.42	21.05	-/-	NEC PC 9801
640 x 400	31.469	70.087	25.175	-/+	VGA-400-GRAPH.
640 x 400	31.50	70.15	25.197	-/-	NEC PC9821
640 x 480	31.469	59.940	25.175	-/-	VGA 480
640 x 480	35.000	66.670	30.240	-/-	APPLE MAC - 480
640 x 480	37.861	72.809	31.500	-/-	VESA - 480 - 72Hz
640 x 480	37.500	75.000	31.500	-/-	VESA - 480 - 75Hz
720 x 400	31.469	70.087	28.322	-/+	VESA-400-TEXT
800 x 600	35.156	56.250	36.000	+/+	SVGA
800 x 600	37.879	60.317	40.000	+/+	VESA-600-60 Hz
800 x 600	48.077	72.188	50.000	+/+	VESA-600-72 Hz
800 x 600	46.875	75.000	49.500	+/+	VESA-600-75 Hz
832 x 624	49.725	74.550	57.283	-/-	APPLE-MAC-800
1024 x 768	48.363	60.004	65.000	-/-	XGA
1024 x 768	53.964	66.132	71.664	+/+	COMPAQ-XGA
1024 x 768	56.476	70.069	75.000	-/-	VESA-600-70 Hz
1024 x 768	60.023	75.029	78.705	+/+	VESA-768-75 Hz
1024 x 768	60.04	75.02	80.00	-/-	APPLE MAC-768
1280 x 1024	64.0	60	108	+/+	SXGA
1280 x 1024	80.0	75	135	+/+	SXGA

NOTE:

1. Si la résolution d'entrée n'est pas 1280x1024, l'image sera agrandie jusqu'à 1280x 1024 points avec le moteur d'échelle GM5120. Àpres l'agrandissement du mode 650x350, 640x400, 640x480, 720x400, 832x624, 800x600, 1024x768, le texte peut sembler moins net et le graphique peut sembler moins proportionnel.
2. Le mode 640x400 56Hz, 1024x768 66Hz ne peut pas etre supporte avec I'Entree Numérique ( TMDS ) .

Dépannage

Ce Moniteur LCD a été prérégé en usine avec des fréquences standards VGA. Etant données les différences de fréquences entre les différentes cartes VGA sur le marché, l'utilisateur peut parfois rencontres un affichage instable ou peu clair quand un nouveau mode d'affichage ou une nouvelle carte VGA sont choisis.

ATTENTION

Consultez le chapitre 3 pour une liste des modes supportés par ce Moniteur LCD.

PROBLEM L'affichage n'est pas net ou est instable

1. Mettez l'ordinateur en fonction "Arrêt de Windows".
2. Contrôlez l'écran pour voir s'il n'y a pas de lignes verticales fonçées. Si vous VOYZ des lignes verticales foncées sur l'écran, utilisez la fonction "Clock" (qui se trouve dans le menu OSD) et ajustez (en augmentant ou diminuant) jusqu'à ce que les lignes disparaissent.
3. Utilisez maintainant la fonction "Phase" (qui se trouve dans le menu OSD) et ajustez l'écran du moniteur jusqu'à ce que vous ayez un affichage net.
4. Cliquez sur "Non" dans l'etat "Arrêt de Windows" et returnez à l'environnement normal de l'ordinateur.

PROBLEM S'il n'y a pas d'affichage sur I'ecran LCD

S'il n'y a pas d'affichage sur l'écran LCD, effectuez les réglages suivants:

1. Assurez-vous que l'indicateur d'alimentation du moniteur LCD est allumé, que tous les connexions sont bien branchées et que le système marche avec la synchronisation correcte. Referez-vous au Chapitre 3 pour plus d'information à propos de la synchronisation.
2. Eteigneze le moniteur LCD et allumez le de nouveau. Appuyez une fois sur la touche de selection de commande droite et ensuite appuyez plusieurs fois sur la touche de commande de réglage gauche ou celle de droite. S'il n'y a toujours pas d'affichage, appuyez plusieurs fois sur la touche de commande de réglage gauche.
3. S'il n'y a toujours pas d'affichage sur l'écran, essayez de brancher votre PC à un autre monitreur CRT externe. Si votre crédinateur marche correctement avec ce monitreur CRT, mais pas avec le monitreur LCD, et l'indicateur LED d'alimentation du monitreur LCD clignote, la synchronisation de sortie de la carte VGA de votre ordinateur peut ne pas correspondre aux caractéristiques de votre monitreur. Dans ce cas changez le mode de synchronisation (voir tableau) ou replacez la carte VGA et répétez les étapes 1 et 2. Make sure the power indicator on the LCD Monitor is ON, all connections are secured, and the system is running on the correct timing. Refer to Chapter 3 for information on timing.

PROBLEM Il n'y a pas d'affichage sur l'écran LCD Monitor

Si vous choisissez une synchronisation de sortie qui est hors de la catégorie du monitreur LCD (Horizontal: 24 80 KHz et vertical: 56 75~Hz ), l'OSD affichera le message "Input Signal Out of Range". Dans ce cas vous doivent désigner un mode qui est supporté par le monitreur LCD.

Si le moniteur ne recooit pas de signal d'entrée ou recooit le signal DPMS (signal d'économie d'énergie) de l'ordinateur, le moniteur affichera d'abord le message "No Input Signal" et ensuite s'eteindra.

Si le cable de signal n'est pas (correctement) branché au moniteur, le moniteur affichera d'abord le message "Check Video Cable" et ensuite s'eteindra.

HITACHI

Hitachi, Ltd. Tokyo, Japan

Email: [e-mail]
