Type de produit	Caisson de basses
Marque	DS18
Modèle	PSW12.4S
Diamètre du haut-parleur	12 pouces (30 cm)
Puissance RMS	800 W
Puissance de crête	1600 W
Impédance	4 ohms
Réponse en fréquence	25 Hz - 500 Hz
Sensibilité	86 dB
Boîtier	Caisson ventilé (bass-reflex)
Matériau du boîtier	MDF avec revêtement en moquette
Dimensions (L x H x P)	540 x 350 x 380 mm
Poids	14,5 kg
Alimentation	12 V (système automobile)
Fonctions principales	Reproduction de basses profondes, câblage en série ou parallèle (bobines doubles)
Entretien et nettoyage	Dépoussiérer avec un chiffon sec, éviter l'humidité
Sécurité	Ne pas dépasser la puissance nominale, fixer solidement dans le véhicule
Pièces détachées et réparabilité	Contactez le service client DS18 ou un revendeur agréé
Informations générales	Notice disponible en téléchargement gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - PSW12.4S DS18

Quelle est la puissance RMS de ce caisson ?

Le DS18 PSW12.4S a une puissance RMS de 800 W et une puissance de crête de 1600 W.

Quelle impédance ce caisson présente-t-il ?

Ce subwoofer a une impédance de 4 ohms. Si votre ampli supporte 2 ohms, vous pouvez câbler les deux bobines en parallèle pour obtenir 2 ohms.

Quelles sont les dimensions du caisson ?

Les dimensions approximatives sont 540 mm de largeur, 350 mm de hauteur et 380 mm de profondeur.

Quel type de boîtier est utilisé ?

Le PSW12.4S utilise un boîtier bass-reflex (ventilé) pour des basses plus profondes et puissantes.

Comment installer ce caisson dans ma voiture ?

Placez le caisson dans le coffre, connectez les câbles d'alimentation et de signal à l'amplificateur. Assurez-vous qu'il est bien fixé pour éviter tout déplacement.

Quelle est la réponse en fréquence ?

La réponse en fréquence est de 25 Hz à 500 Hz, idéale pour des basses profondes.

Puis-je utiliser ce caisson avec un amplificateur de 500 W RMS ?

Oui, mais l'ampli doit être adapté à l'impédance du caisson. Un ampli de 500 W RMS sous 4 ohms conviendra, mais ne délivrera pas la pleine puissance du subwoofer.

Comment entretenir le caisson ?

Nettoyez la surface avec un chiffon sec. Évitez l'exposition directe au soleil et à l'humidité. Vérifiez périodiquement les connexions.

Que faire si le caisson ne produit aucun son ?

Vérifiez les connexions d'alimentation et de signal. Assurez-vous que l'ampli est allumé et que les réglages (filtre, gain) sont corrects. Testez avec une autre source.

Où puis-je obtenir des pièces de rechange ?

Contactez le service client DS18 ou consultez un revendeur agréé. Vous pouvez également chercher sur des sites spécialisés en pièces audio auto.

MODE D'EMPLOI PSW12.4S DS18

OWNER'S MANUAL

MANUAL DE USUARIO

PSW12.4S

12" SINGLE VOICE COIL SHALLOW SUBWOOFER

SUBWOOFER PLANO DE 12" CON BOBINA SENCILLA

4Ω

SPECIFICATIONS / ESPECIFICACIONES:

Nominal Diameter / Diámetro Nominal 12" / 304.8 mm

Nominal Impedance / Impedancia Nominal 4 OHMS

RMS Power Handling / Manejo de Potencia RMS 600 Watts

MAX Power Handling / Manejo de Potencia MAX 1200 Watts

Sensitivity (1w/1m) / Sensibilidad (1w / 1m) 85 dB

Frequency Response / Respuesta de Frecuencia.... 20-600 Hz

Recommended Lo Pass Crossover / Corte Paso Bajo Recomendado....80 Hz

MOTOR / MOTOR:

Voice Coil Diameter / Diámetro de la Bobina de Voz.... 3" / 76.2 mm

VC Former Material / Material Interior de Bobina de Voz...... Aluminum / Aluminio

Winding Material / Material del Embobinado ....Copper / Cobre

Cone Material / Material del Cono ....Water Resistant PPI / PPI Resistente al Agua

Surround Material / Material de la Suspensión ....Rubber / Caucho

Basket Material / Material de la Canasta...... Steel / Acero

Basket Color / Color de la Canasta ....Matte Black / Negro Mate

Magnet Material / Material del Imán ......Ferrite / Ferrita

Magnet Weight / Peso del Imán 68 Oz

Displacement Volume / Volumen de Desplazamiento 0.95 L / 0.033 ft3

THIELE & SMALL PARAMETERS / PARÁMETROS T/S:

Equivalent Volume / Volumen Equivalente....Vas....38.8 L / 1.37 ft3

Free Air Resonance / Resonancia al Aire Libre ......Fs ......31 Hz

Mechanical Factor / Factor Mecánico ....Qms....4.14

Electrical Factor / Factor Eléctrico ......Qes ......0.66

Total Factor / Factor Total ....Qts....0.57

Moving Mass / Masa en Movimiento ....Mms ....245 g

Compliance / Cumplimiento Mecánico......Cms......103 mm/N

BI Factor / Factor BI ....... BI.... 15

Voice Coil Inductance / Inductancia de Bobina de Voz......Le...... 1.6 mH

Diaphragm Area / Área del Diafragma ....Sd....510.71 cm²

DC Resistance / Resistencia DC ....Re....3.8 OHMS

Efficiency Bandwidth Product /

Eficiencia del Ancho de Banda del Producto ....EBP ....46.9

RECOMMENDED ENCLOSURE / CAJA RECOMENDADA:

Sealed Internal Volume (minimum) / Volumen Interno Sellado (mínimo) 28 L / 1 ft3

Sealed Box Output Response (F3) / Respuesta de salida de Caja Sellada (F3) ......40 Hz

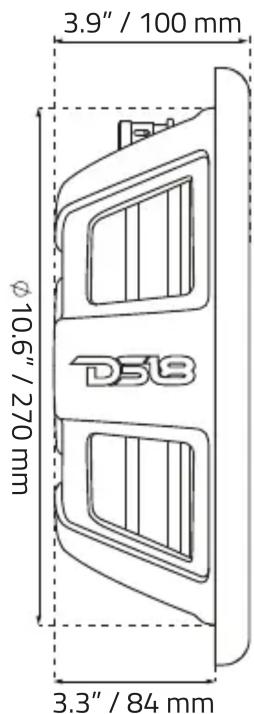

MEASUREMENT / MEDIDAS:

Overall Diameter/ Diámetro Total 12.2" / 310 mm

Overall Depth/ Profundidad Total 3.9" / 100 mm

Front Mount Baffle Cutout / Corte del Orificio de Montaje....10.6" / 270 mm

Mounting Depth / Profundidad de Montaje 3.3" / 84 mm

Motor Diameter/ Diámetro del Motor....8" / 203 mm

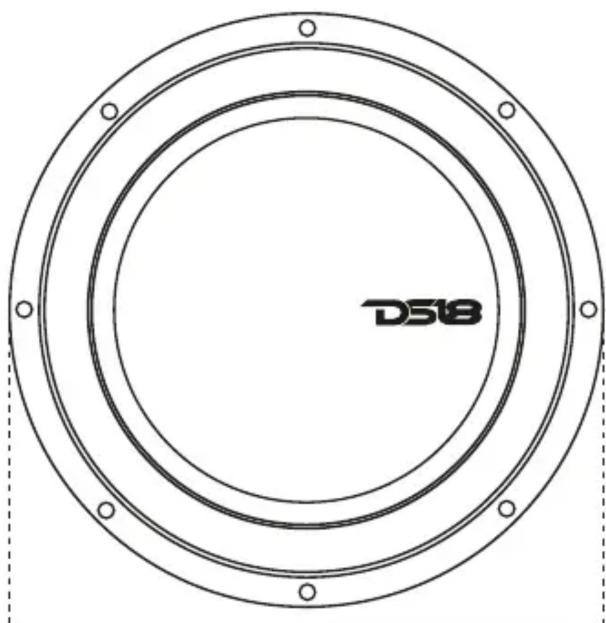

MEASUREMENTS / MEDIDAS:

∅ 12.2" / 310mm

WARRANTY

Please visit our website DS18.com for more information on our warranty policy.

We reserve the right to change products and specifications at any time without notice.

Images may or may not included optional equipment.

GARANTÍA

Visita nuestra página web DS18.com para obtener más información sobre nuestra garantía.

Nos reservamos el derecho de cambiar productos y especificaciones en cualquier momento sin previo aviso. Las imágenes pueden incluir o no equipo opcional.

WARNING:

Cancer and Reproductive Harm. www.P65Warning.ca.gov

ADVERTENCIA:

Cáncer y Daño Reproductivo. www.P65Warning.ca.gov

Recommended Box Dimension / Dimensiones de Caja Recomendadas:

PARAMETERS / PARÁMETROS:

- Box External Dimensions

Dimensiones Externas de la Caja

(WxHxD): 25.59" x 13.78" x 6.98" /

650 mm x 350 mm x 177.3 mm

■ Material Thickness: 1/2" / 15 mm

Grueso del Material

■ Net Internal Volume: 28.3 L / 1 ft3

Volumen Interno Neto

WOOD CUTS / CORTES DE LA MADERA: QTY

■ Top - Bottom / Arriba-Abajo

(WxH): 25.59" x 6.98" / 650 x 177.3 mm 2

■ Front - Rear / Frente - Atras:

(WxH): 25.59" x 10.31" / 650 x 262 mm 2

■ Left - Right / Izquierdo-Derecho:

(WxH): 5.80" x 12.60" / 147.3 x 320 mm 2
