THINKSTATION S30 (RFCB7FR) - Station de travail LENOVO - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Station de travail Lenovo ThinkStation S30
Processeur	Intel Xeon E5-1600 v2 (jusqu'à 8 cœurs)
Carte graphique	NVIDIA Quadro K6000 ou équivalent
RAM	Jusqu'à 64 Go DDR3 ECC
Stockage	Disques durs SATA de 3,5 pouces et SSD de 2,5 pouces, jusqu'à 8 To
Alimentation électrique	Alimentation de 650W ou 850W, certifiée 80 PLUS
Dimensions approximatives	H 43.5 cm x L 18.5 cm x P 45.5 cm
Poids	Environ 15 kg
Compatibilités	Compatible avec Windows et Linux
Type de batterie	Batterie au lithium-ion pour l'UPS (si applicable)
Tension	100-240V AC
Puissance	650W ou 850W selon la configuration
Fonctions principales	Conception modulaire pour une évolutivité facile, optimisée pour les applications professionnelles
Entretien et nettoyage	Nettoyage régulier des ventilateurs et des filtres, vérification des connexions internes
Pièces détachées et réparabilité	Composants facilement remplaçables, documentation technique disponible pour la réparation
Sécurité	Protection contre les surcharges, système de refroidissement efficace
Informations générales	Idéale pour les professionnels de la création, l'ingénierie et la modélisation 3D

FOIRE AUX QUESTIONS - THINKSTATION S30 (RFCB7FR) LENOVO

Comment démarrer ma Lenovo ThinkStation S30 pour la première fois ?

Assurez-vous que votre ordinateur est correctement branché à une source d'alimentation. Appuyez sur le bouton d'alimentation situé à l'avant de la machine.

Que faire si mon ordinateur ne s'allume pas ?

Vérifiez que le câble d'alimentation est bien connecté à la prise murale et à l'ordinateur. Testez une autre prise si nécessaire. Si le problème persiste, contactez le support technique.

Comment réinitialiser mon mot de passe Windows ?

Si vous avez un disque de réinitialisation de mot de passe, insérez-le et suivez les instructions. Sinon, vous pouvez utiliser un autre compte administrateur pour réinitialiser votre mot de passe.

Mon ordinateur fonctionne lentement, que puis-je faire ?

Vérifiez les programmes en arrière-plan qui utilisent beaucoup de ressources. Vous pouvez également envisager d'augmenter la mémoire RAM ou de libérer de l'espace disque.

Comment mettre à jour les pilotes de ma Lenovo ThinkStation S30 ?

Rendez-vous sur le site officiel de Lenovo, recherchez votre modèle et téléchargez les derniers pilotes disponibles. Installez-les en suivant les instructions à l'écran.

Que faire si je n'ai pas de son ?

Vérifiez si le volume est réglé correctement et si les haut-parleurs sont branchés. Assurez-vous également que les pilotes audio sont à jour.

Comment effectuer un nettoyage de mon système ?

Utilisez l'outil de nettoyage de disque intégré à Windows pour supprimer les fichiers temporaires. Vous pouvez également désinstaller les programmes inutilisés.

Comment accéder au BIOS de ma ThinkStation S30 ?

Redémarrez votre ordinateur et appuyez sur la touche 'F1' ou 'F2' pendant le démarrage, selon la version de votre système.

Que faire si je rencontre des problèmes de surchauffe ?

Assurez-vous que les ventilateurs fonctionnent correctement et que les orifices d'aération ne sont pas obstrués. Nettoyez la poussière à l'intérieur de l'ordinateur si nécessaire.

Comment réinstaller le système d'exploitation ?

Insérez le support d'installation de Windows et redémarrez l'ordinateur. Accédez au BIOS pour modifier l'ordre de démarrage et suivez les instructions à l'écran.

MODE D'EMPLOI THINKSTATION S30 (RFCB7FR) LENOVO

Guide d'utilisation ThinkStation

Types de machines : 0567, 0568, 0569 et 0606

Remarque : Avant d'utiliser le presente document et le produit associé, prenez connaissance des informations suivantes : « Consignes de sécurité » à la page v et Annexe B « Remarques » à la page 115.

Première édition (Avril 2012)

Copyright Lenovo 2012.

REMARQUE SUR LES DROITS LIMITÉS ET RESTREINTS : si les données ou les logiciels sont fournis conformément à un contrat General Services Administration (« GSA »), l'utilisation, la reproduction et la divulgation sont soumises aux restrictions stipulées dans le contrat n°GS-35F-05925.

Table des matieres

Consignes de sécurité .

Maintenance et mises à niveau . . . . . . . . . . v

Protectionantistatique vi

Cordons et blocs d'alimentation. vi

Prolongateurs et disposits associés . vi

Fiches et prises vii

Periphériques externes vii

Chaleur et ventilation des produits . vi

Environnement d'exploitation . viii

Informations relatives au modem ix

Conformité aux normes relatives aux apparciels à laser. ix

Instruction concerning le bloc d'alimentation. ix

Entretien et maintenance. x

Chapitre 1. Présentation du produit. . . 1

Fonctions. 1

Charactéristiques 5

Présentation du logiciel 5

Logiciels fournis par Lenovo 5

Adobe Reader 7

Logiciel antivirus 7

Emplacements. 7

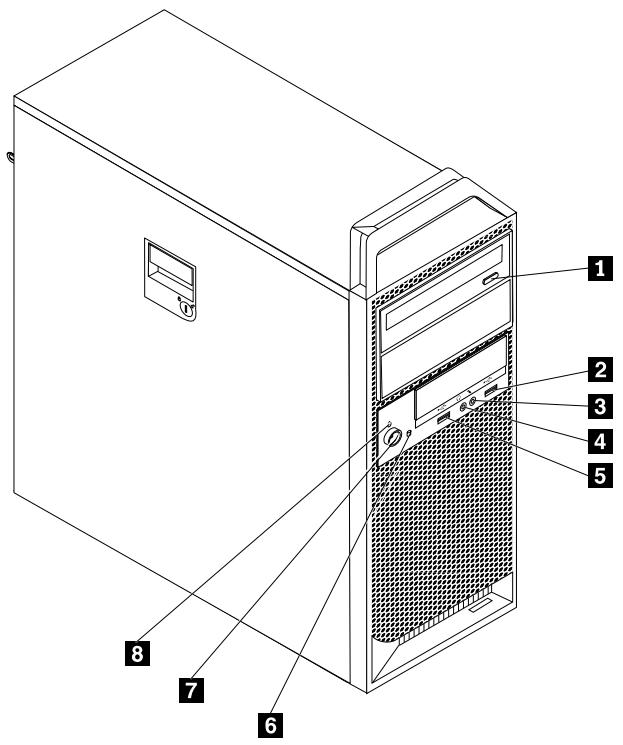

Localisation des connecteurs, des boutons de commande et des voyants à l'avant de l'ordinateur 8

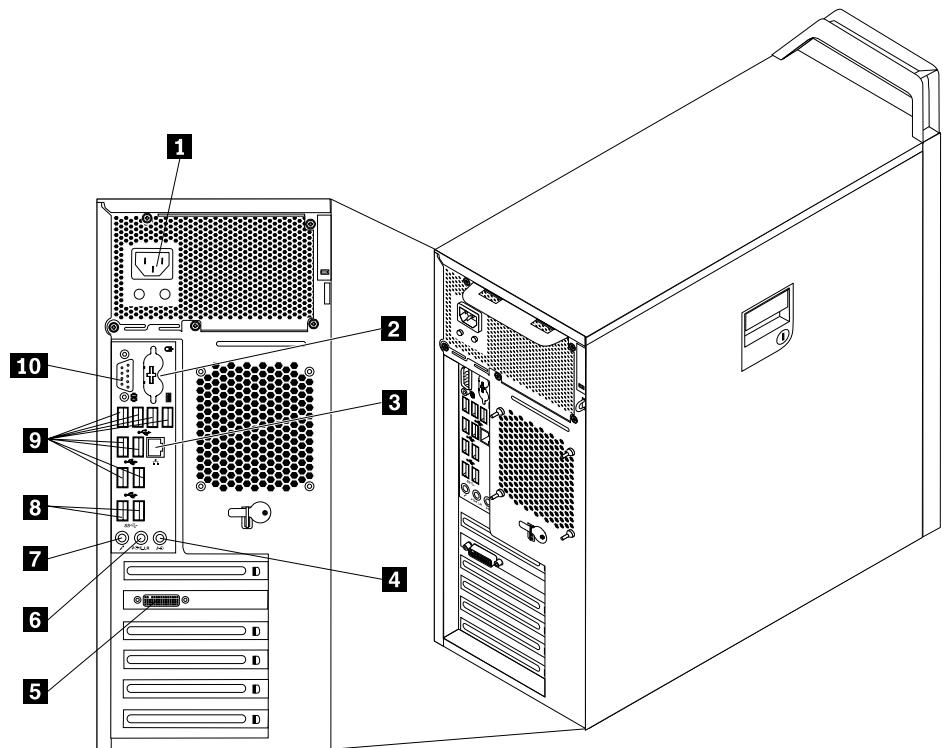

Localisation des connecteurs à l'arrière de l'ordinateur 9

Localisation des composants 11

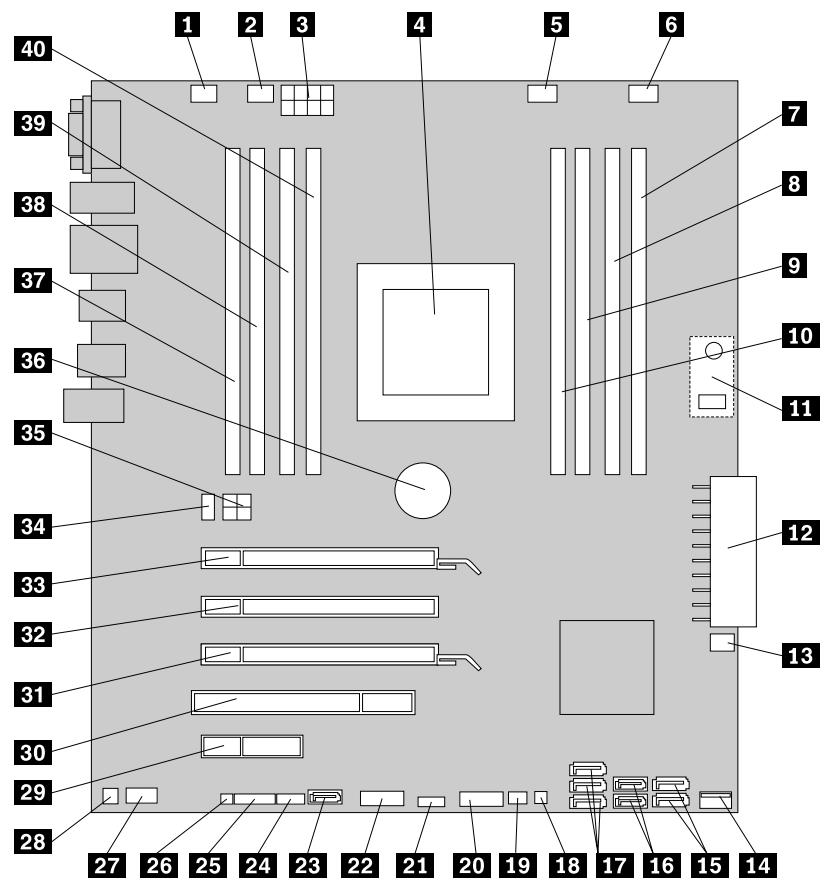

Localisation des composants sur la carte mère. 12

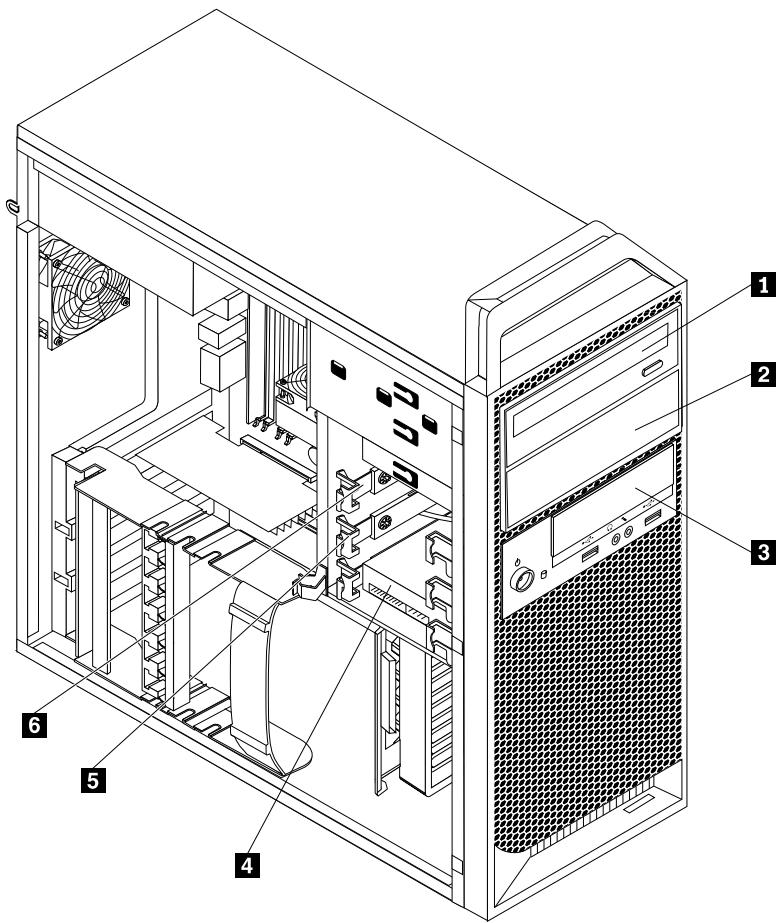

Localisation des unités internes 14

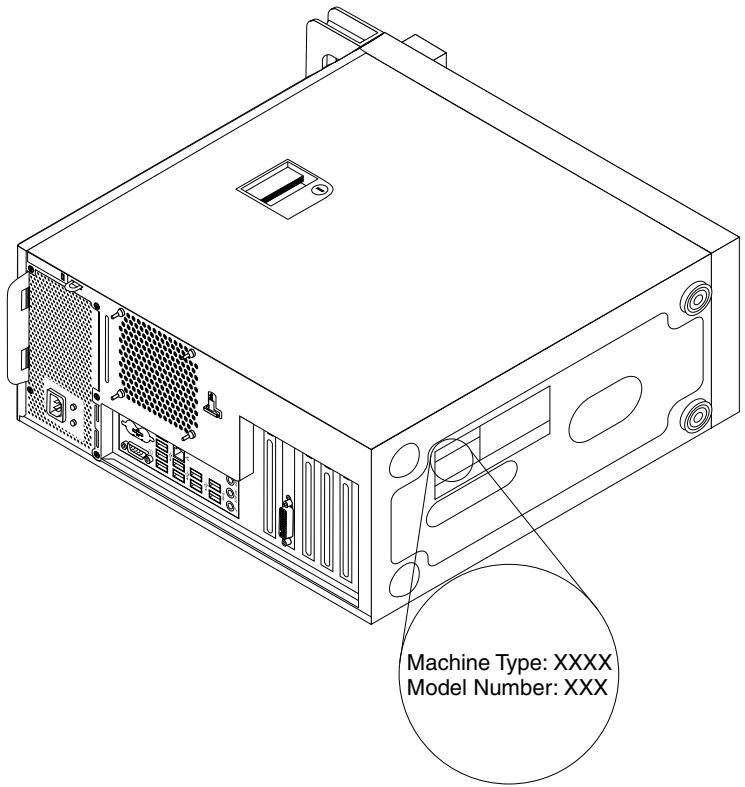

Etiquette d'indication du type et modele de machine 15

Chapitre 2. Utilisation de l'ordinateur 17

Utilisation du clavier 17

Utilisation des touches de raccourci Windows 17

Utilisation du bouton bleu ThinkVantage. 18

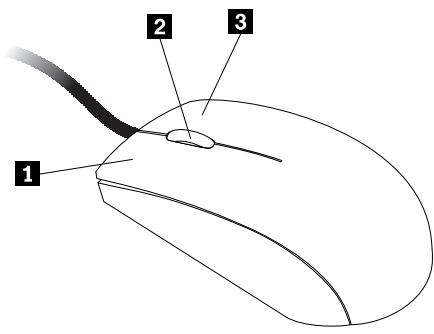

Utilisation de la souris à molette. 18

Réglage de la fonction audio 18

A propos de la fonction audio de l'ordinateur 18

Réglage du volume à partir du bureau. 19

Réglage du volume à partir du Panneau de configuration 19

Utilisation de CD et de DVD 19

Manipulation et stockage des CD et des DVD 19

Lecture d'un CD ou d'un DVD. 20

Enregistrement d'un CD ou d'un DVD. 20

Chapitre 3. Vous et votre ordinateur . 21

Accessibilité et comport 21

Organisation de l'espace de travail 21

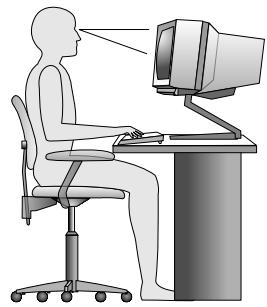

Confort. 21

Reflets et éclairage 22

Circulation de l'air 22

Prises électriques et longueur des cables 22

Enregistrement de votre ordinaire auprès de Lenovo. 23

Précautions à prendre en voyage 23

Sélecteur de tension 23

Cordons d'alimentation 23

Chapitre 4. Sécurité 25

Dispositifs de sécurité. 25

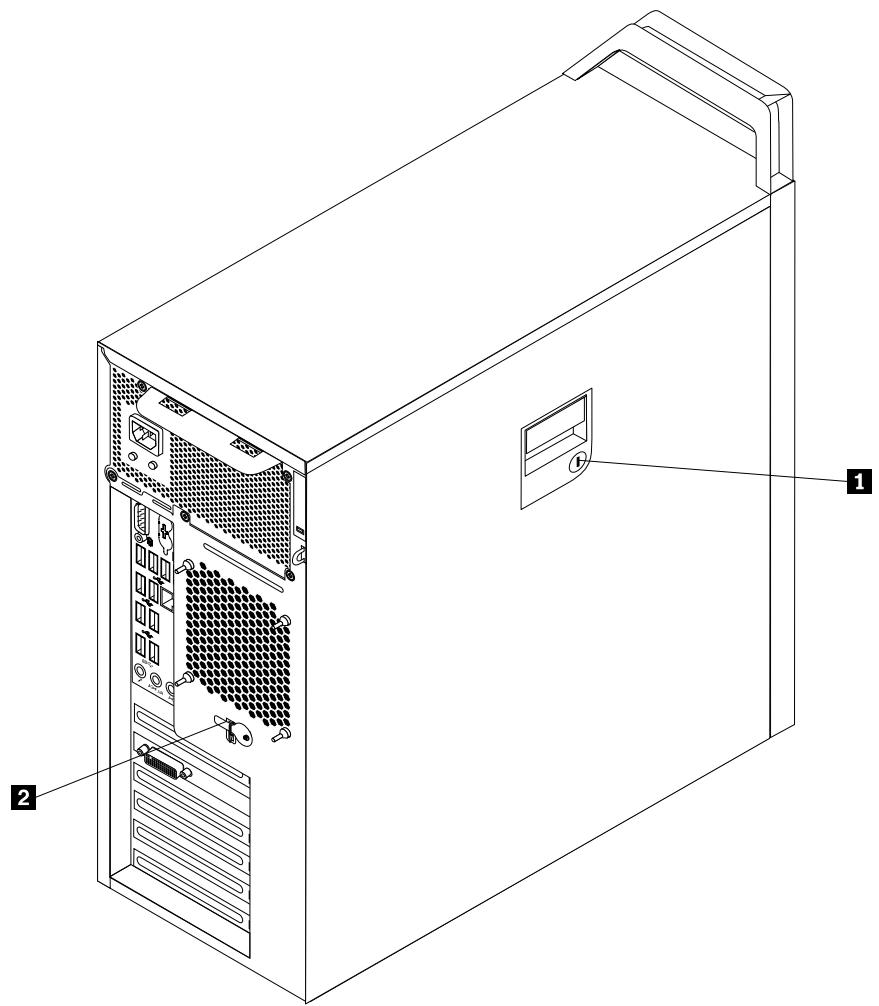

Verrouillage du carter de I'ordinateur 26

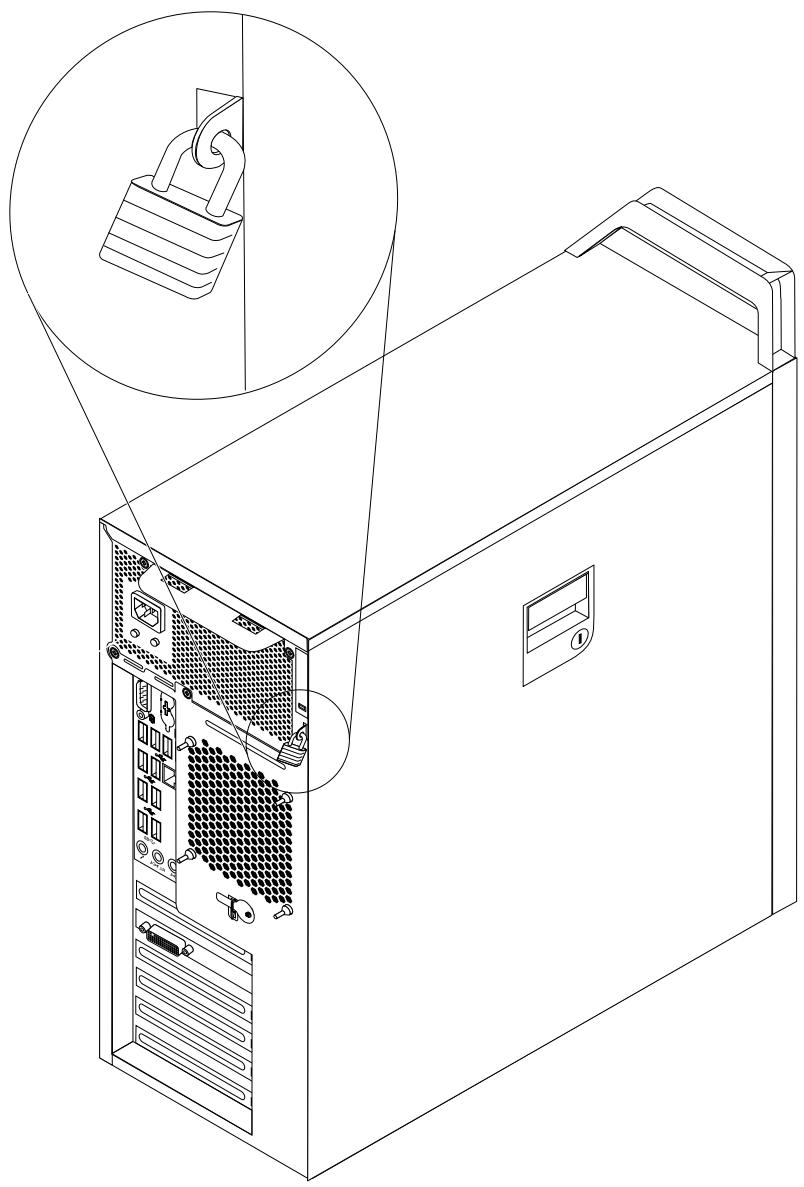

Installation d'un cadenas 27

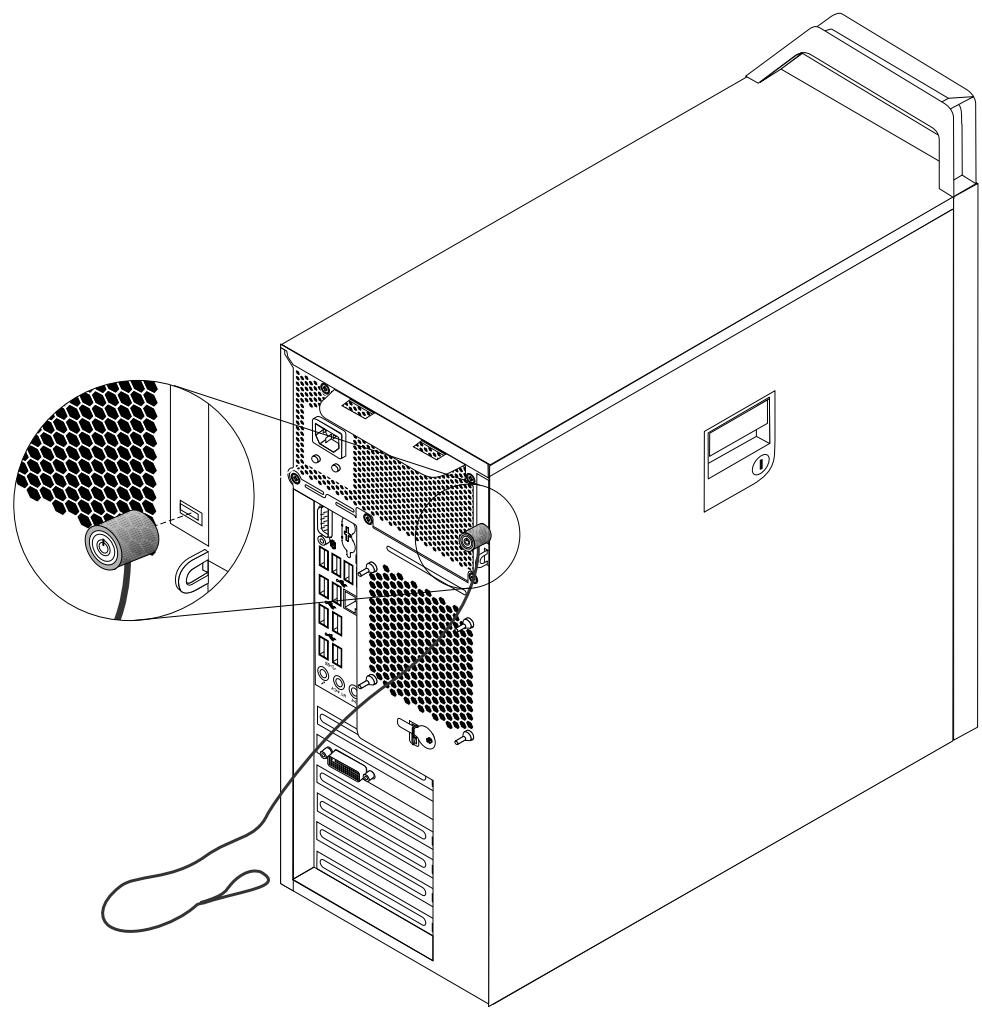

Installation d'un verrou avec cable intégré 28

Utilisation de mots de passer 28

Mots de passer BIOS 28

Mots de passer Windows 29

Pare-feux :utilisation et definition. 29

Protection des données contre les virus. 29

Chapitre 5. Installation ou remplacement de matériel 31

Manipulation des composants sensibles à l'électricité statique. 31

Installation ou remplacement de matériel 31

Installation d'options externes. 31

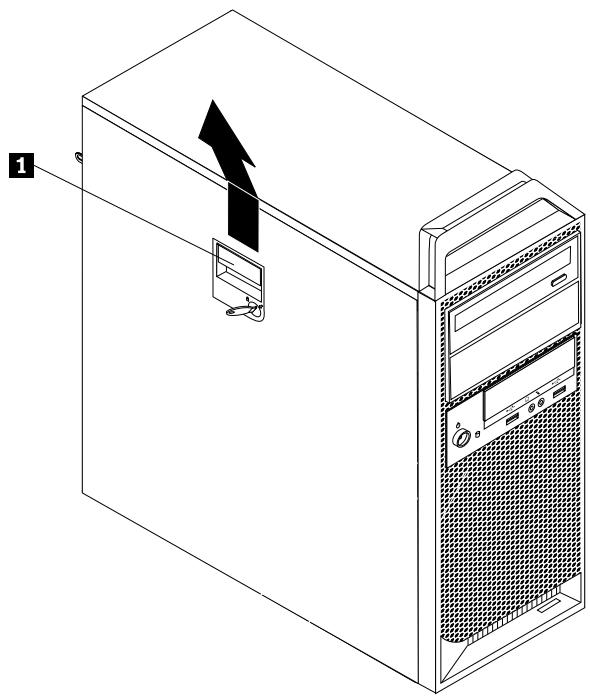

Retrait du carter de I'ordinateur 32

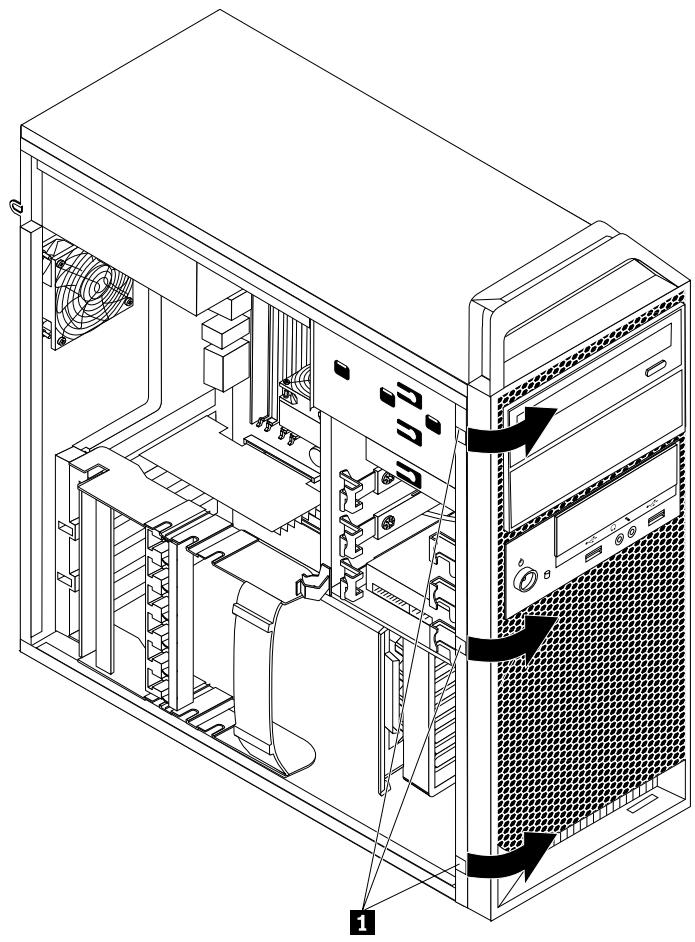

Retrait et réinstallation du panneau frontal . . 33

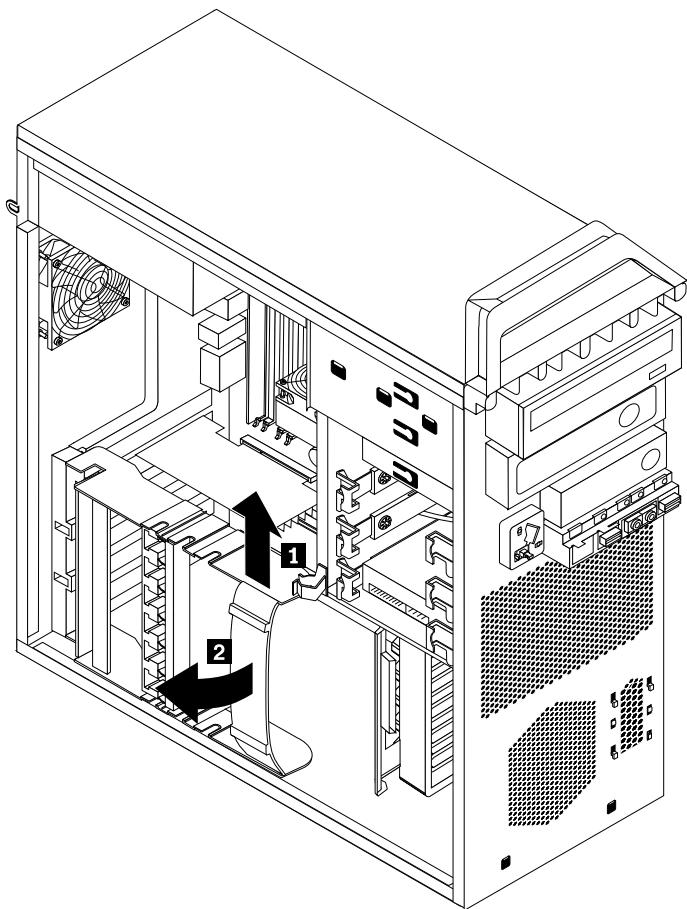

Installation ou remplacement d'une carte PCI 34

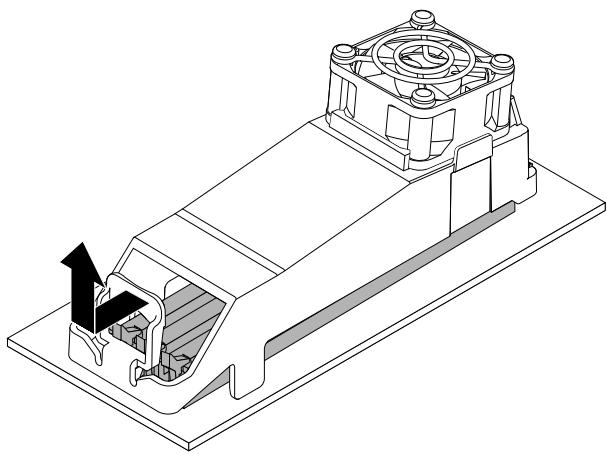

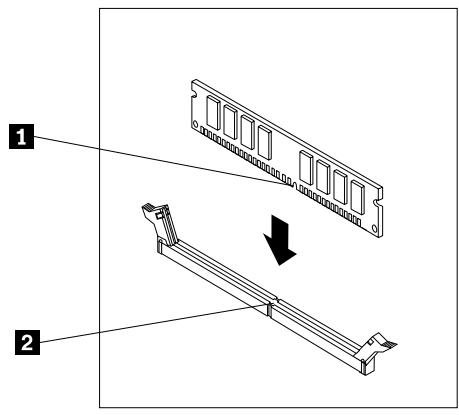

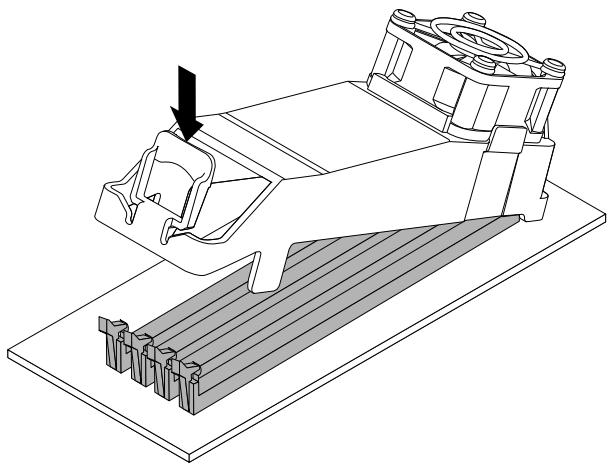

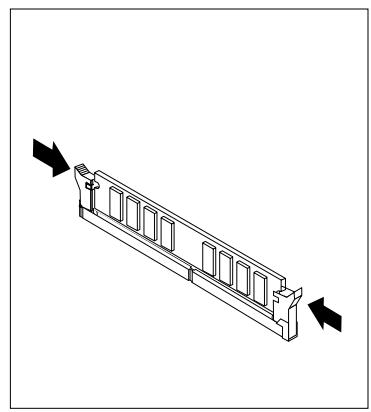

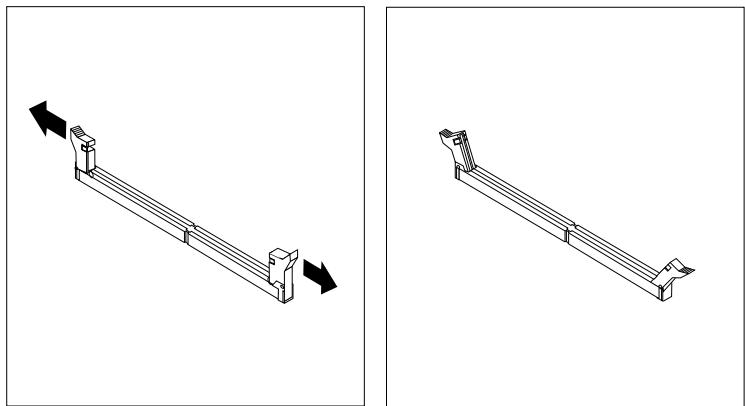

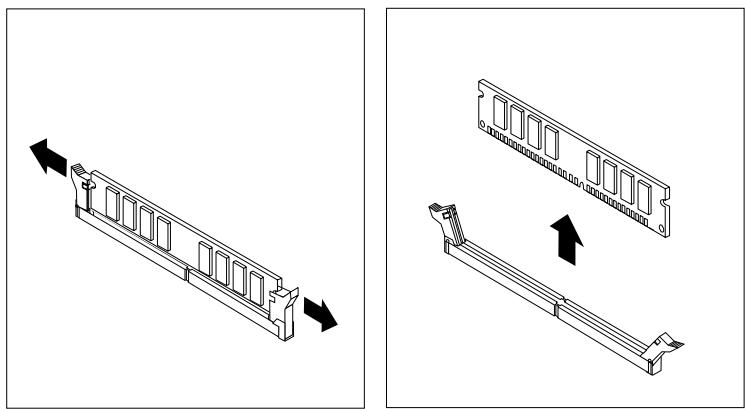

Installation ou remplacement d'un module de mémoire 36

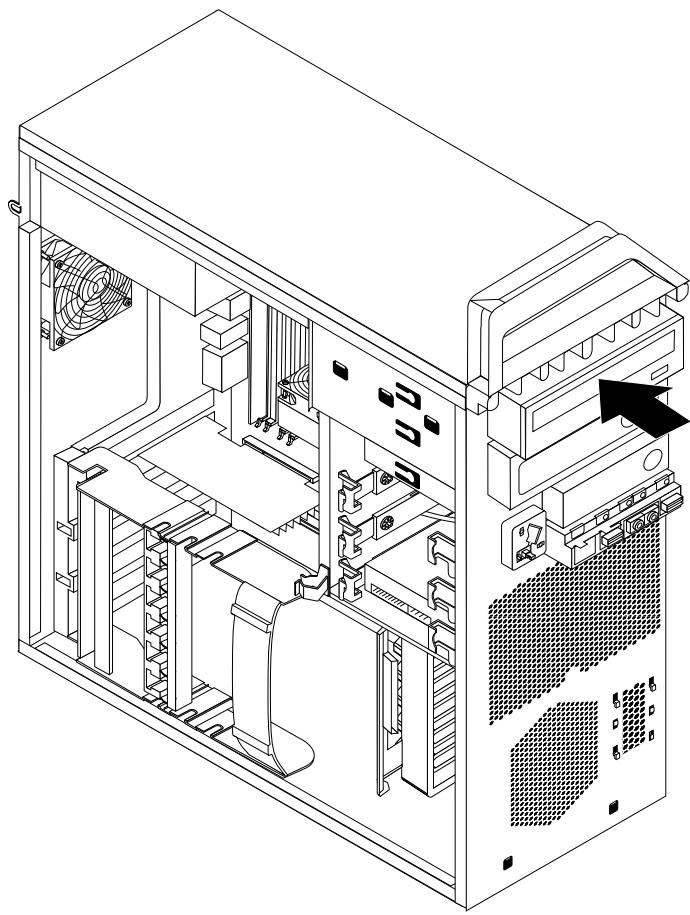

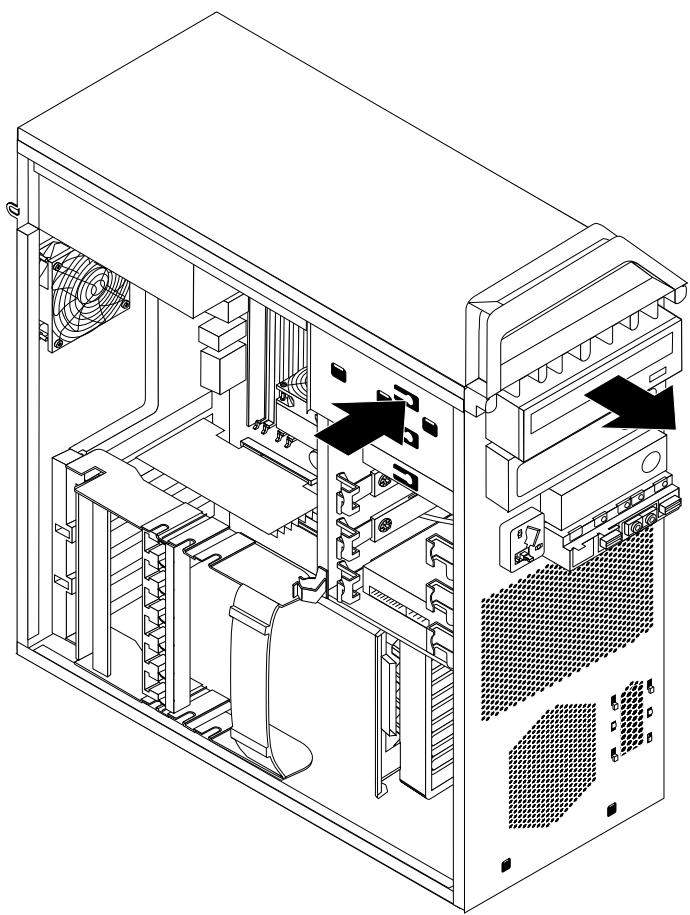

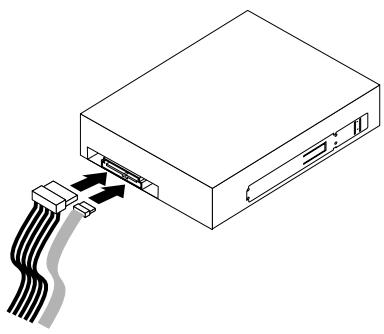

Installation ou remplacement de l'unité de disque optique. 39

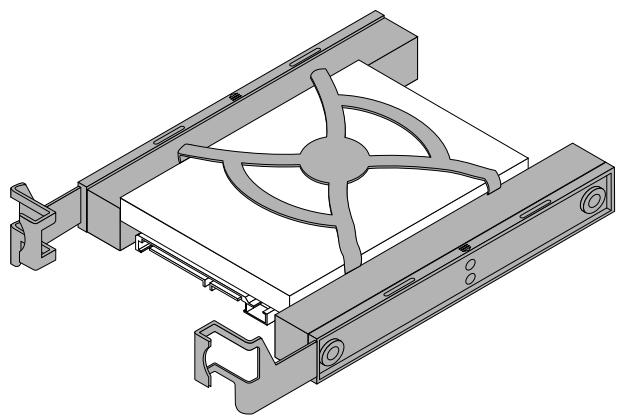

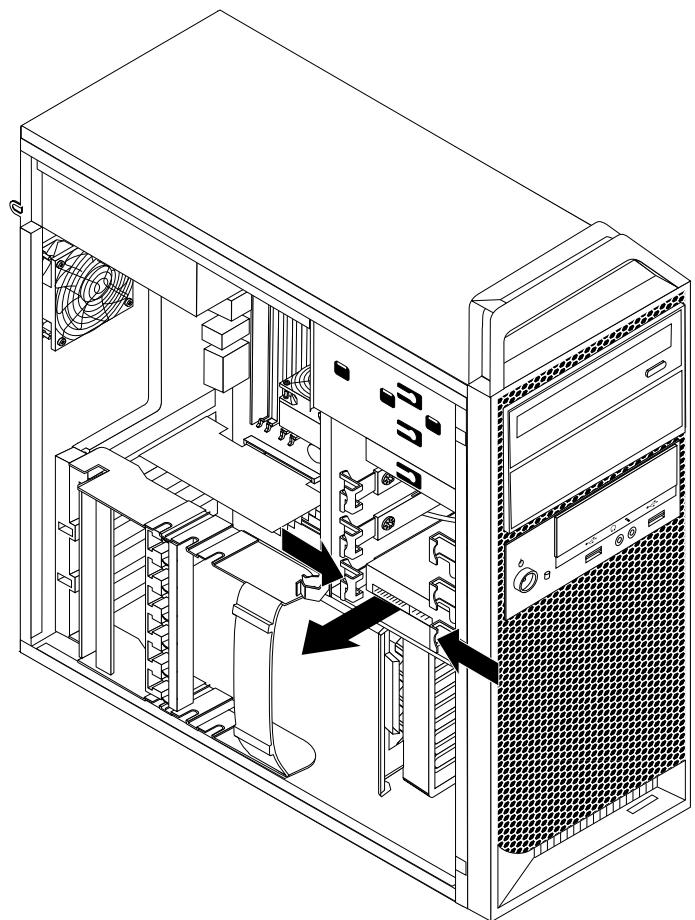

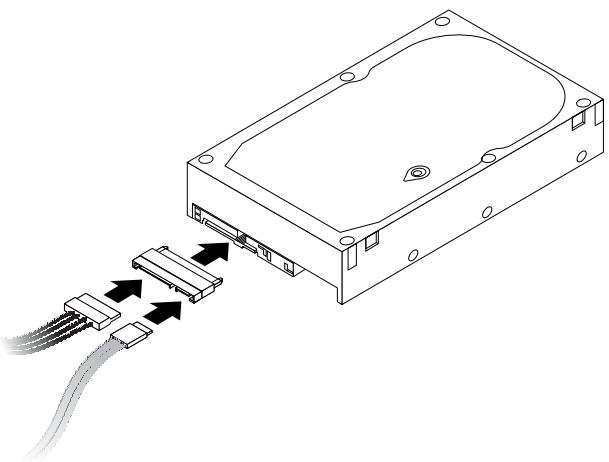

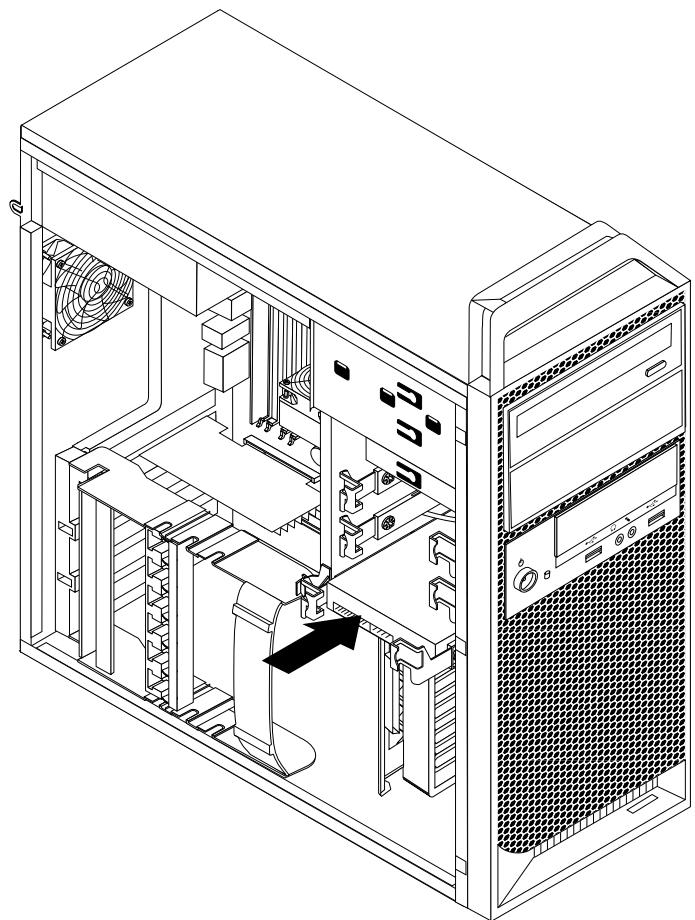

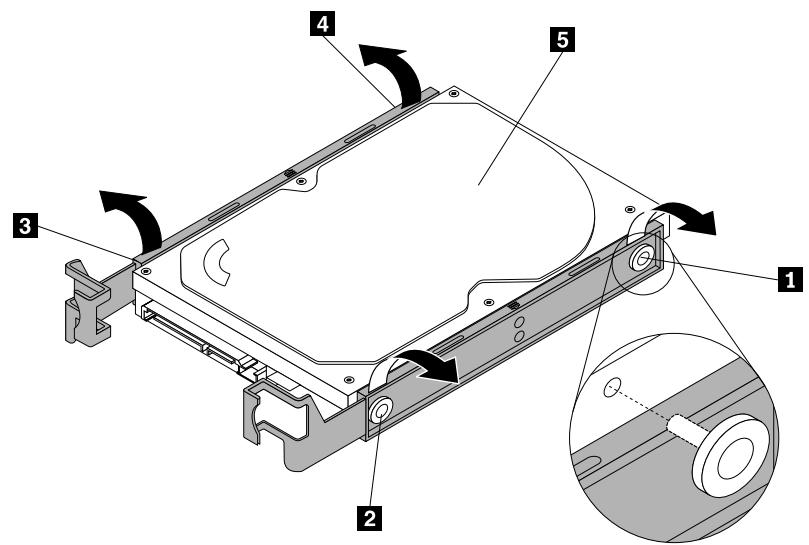

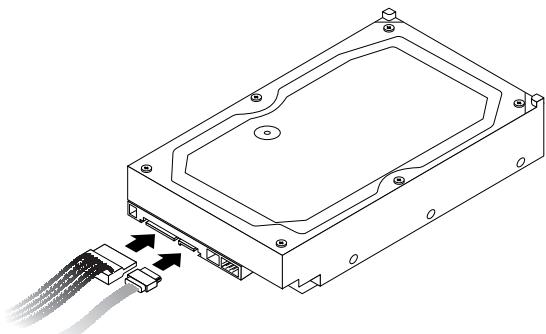

Installation ou remplacement d'une unité de disque dur 42

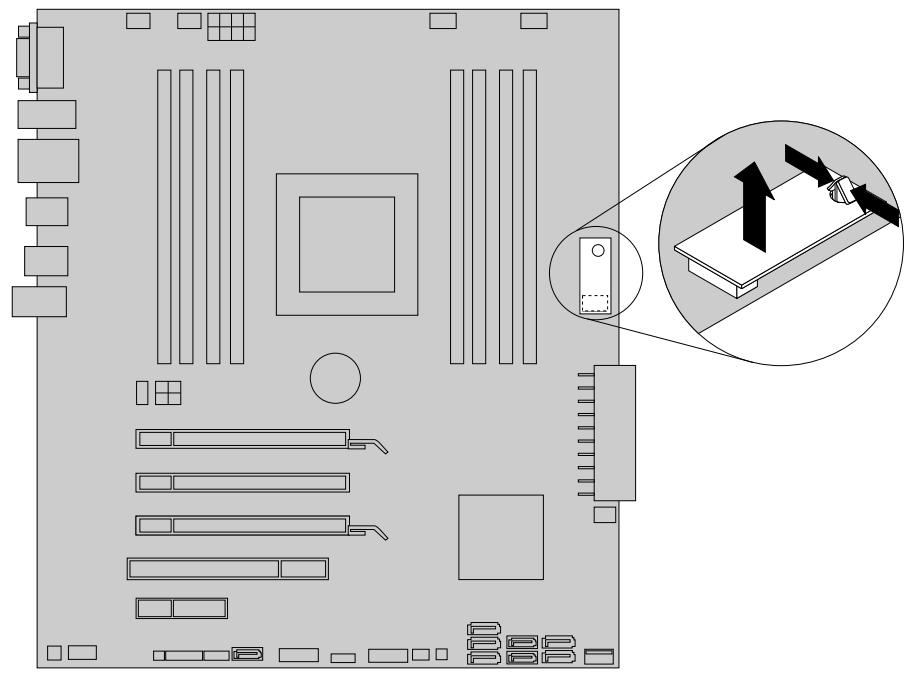

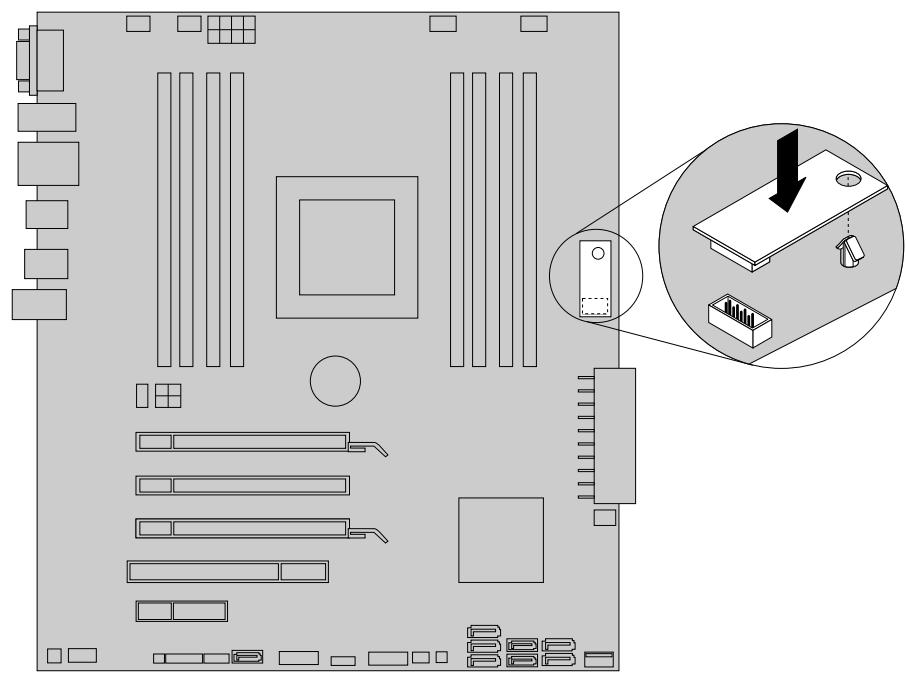

Installation ou remplacement du module d'activation d'une unité de disque dur. 46

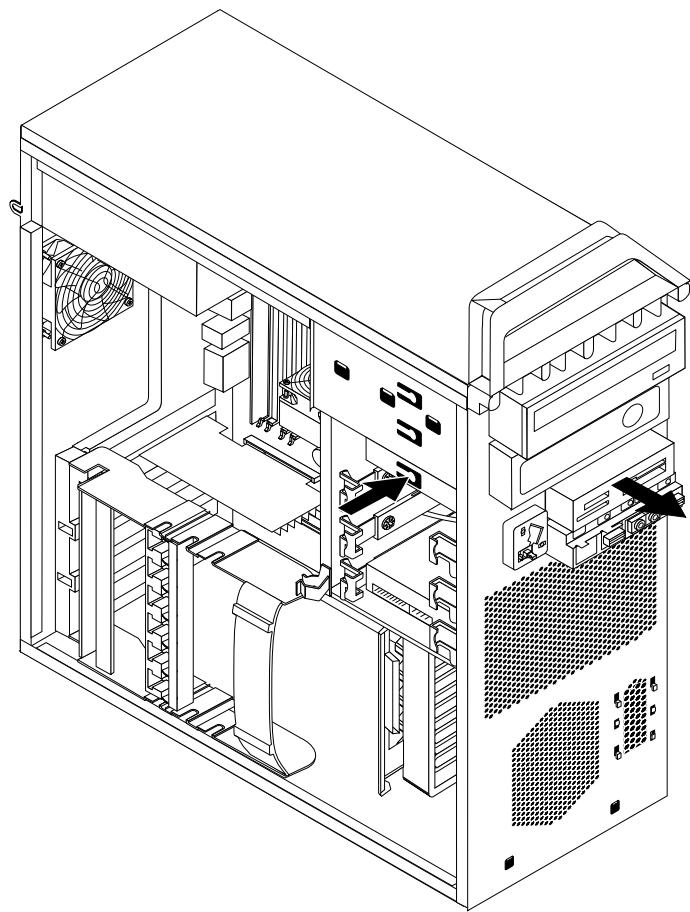

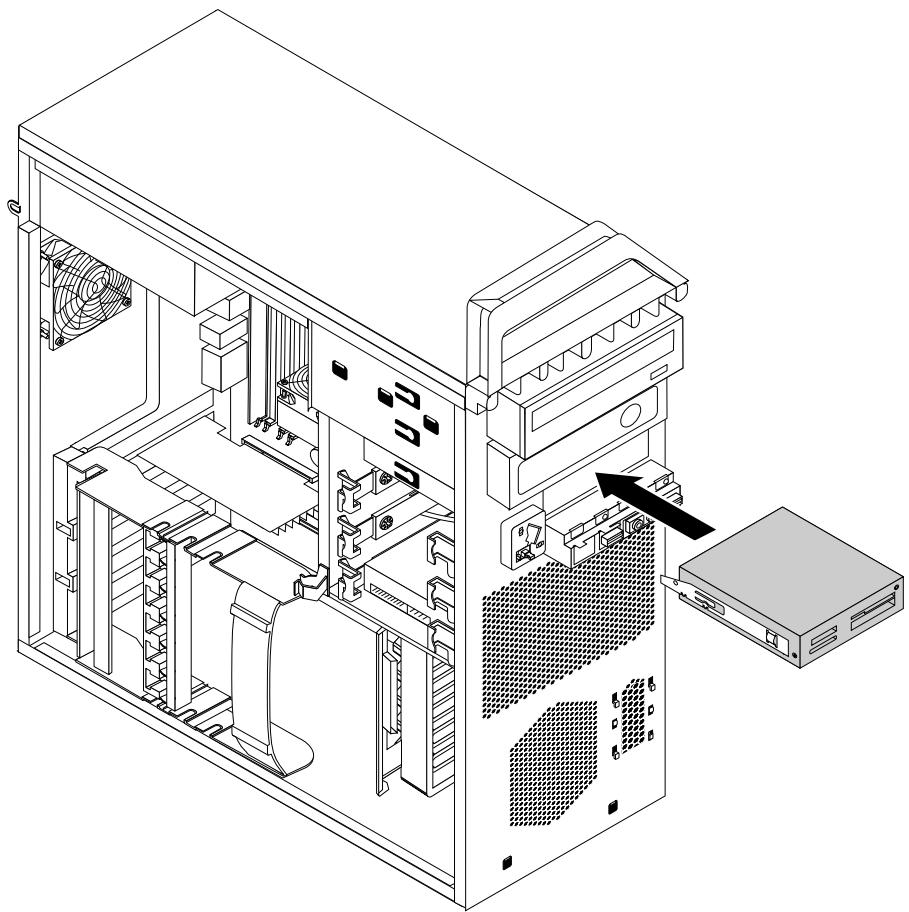

Remplacement du lecteur de cartes 48

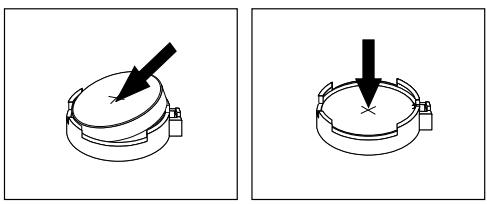

Remplacement de la pile. 50

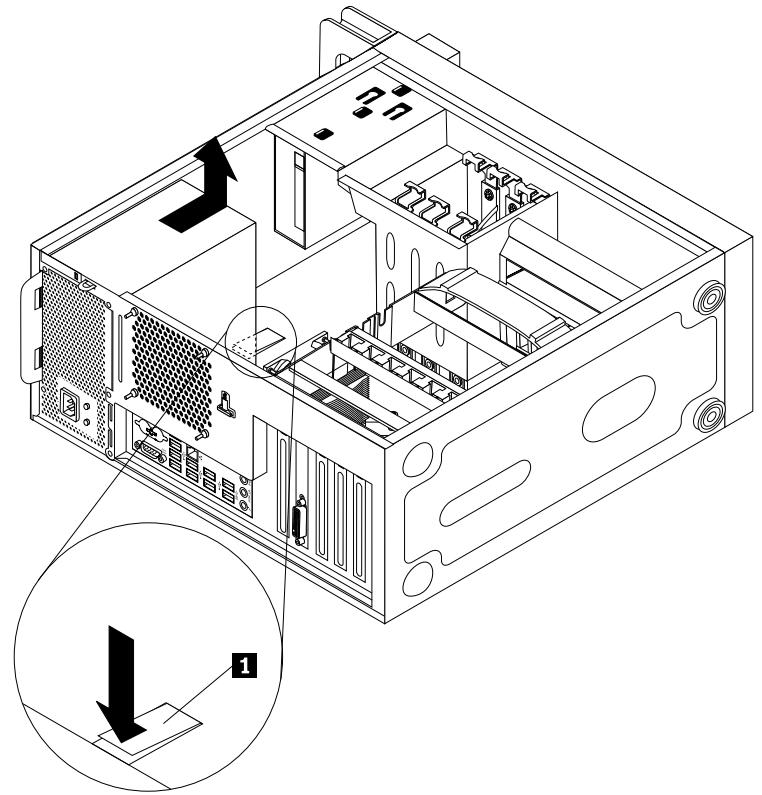

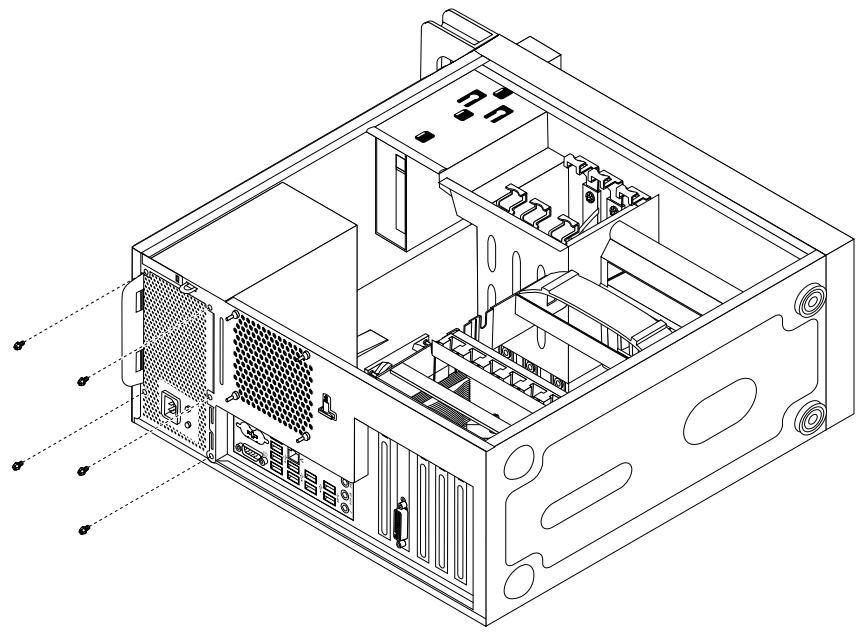

Remplacement du bloc d'alimentation
electrique. 51

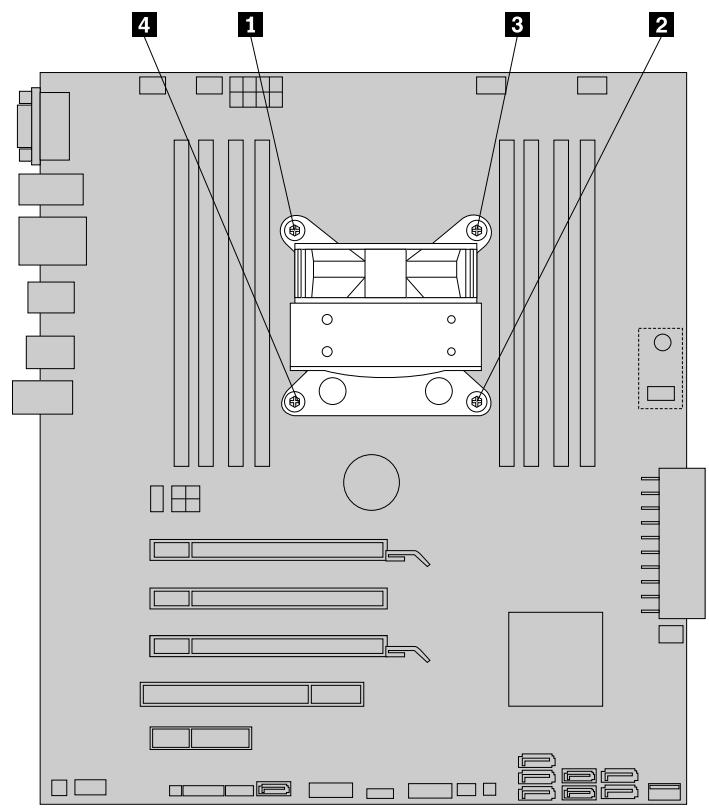

Remplacement du dissipateur thermique et du bloc de ventilation 54

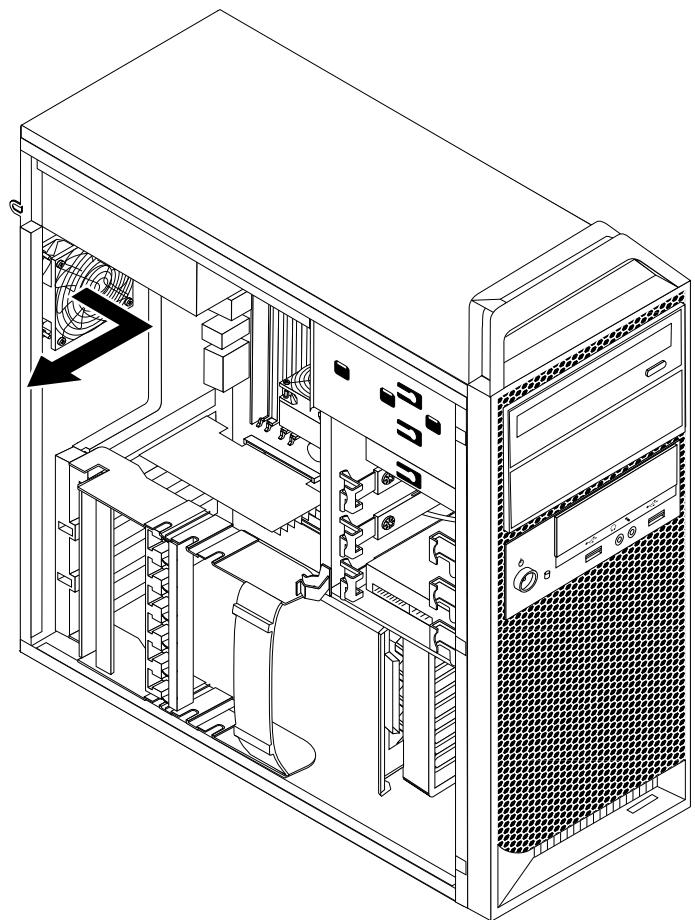

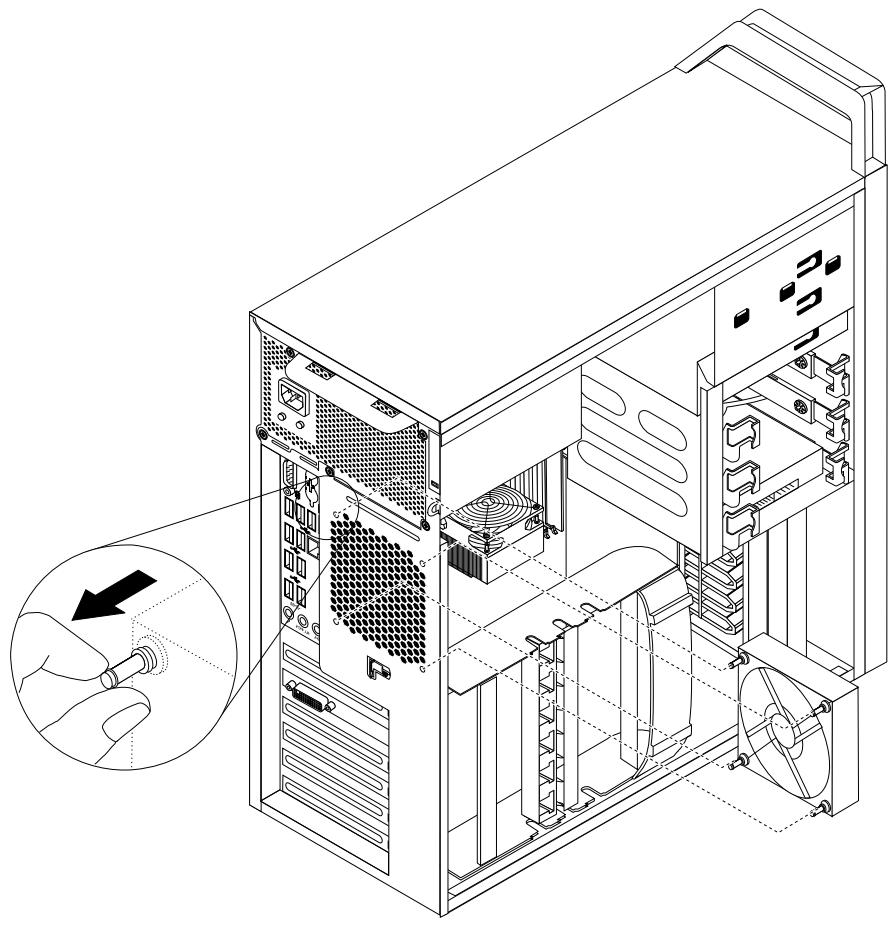

Remplacement du bloc de ventilation arriere . 56

Remplacement du clavier ou de la souris 58

Fin du remplacement de composants. 59

Chapitre 6. Informations relatives à la récapération. 61

Création et utilisation d'un support de récapuration 61

Creation d'un support de récapération 61

Utilisation d'un support de récapération 62

Exécution d'opérations de sauvegarde et de récuρération 62

Opération de sauvegarde. 62

Opération de récapuration 63

Utilisation de l'espace de travail Rescue and Recovery. 63

Création et utilisation d'un support de récapération d'urgence 64

Creation d'un support de récapération 64

Utilisation d'un support de récapération d'urgence. 65

Réinstallation d'applications et de pilotes de péripérisque préinstallés. 65

Réinstallation de logiciels 66

Réinstallation de pilotes de périphérique 67

Résolution des incidents de récuρération 67

Chapitre 7. Utilisation de Setup Utility 69

Affichage et modification de paramètres 69

Utilisation de mots de passer 69

Remarques concernant les mots de passer. 70

Power-On Password 70

Définition, modification et suppression d'un mot de passe 70

Effacement des mots de passerperdus ou oubliés (a l'aide du cavalier CMOS). 71

Activation ou déactivation d'une unité 71

Selection d'une unité d'amorçage 72

Sélection d'une unité d'amorçage temporaire 72

Sélection ou modification de la séquence d'amorçage 72

Activation du mode de conformité ErP et Deep Sx 72

Sortie de l'utilitaire de configuration 73

Chapitre 8. Configuration RAID . 75

Configuration du RAID avec Intel RSTe 75 Installation d'unités de disque dur SATA ou SAS 75

Configuration de la fonctionnalité SATA ou SAS RAID avec l'utilitaire de configuration Intel RSTe 76

Accès à l'utilitaire de configuration Intel RSTe. 76

Configuration RAID rapide à l'aide de l'utilitaire de configuration BIOS MegaRAID de LSI 78

Installation d'unités de disque dur SATA ou SAS 78

Accès à l'utilitaire de configuration BIOS MegaRAID de LSI. 79

Déciation de volumes RAID à l'aide de l'utilitaire de configuration BIOS MegaRAID de LSI 79

Suppression de volumes RAID à l'aide de l'utilitaire de configuration BIOS MegaRAID de LSI 80

Installation de l'unité de disque dur de
secours. 80

Chapitre 9. Mise à jour des programmes système. 81

Utilisation de programmes système 81

Mise à jour du BIOS (flashage) à partir d'un disque. 81

Mise à jour (flashage) du BIOS à partir de votre système d'exploitation 82

Récupération suite à l'éché de la mise à jour des programmes POST/BIOS 82

Chapitre 10. Prévention des incidents 85

Maintien de votre ordinateur à jour 85

Obtention des derniers pilotes de périhérique pour votre ordinateur 85

Mise à jour du système d'exploitation. 85

Utilisation de System Update 86

Entretien et maintenance. 86

Precautions elementaires. 86

Nettoyage de I'ordinateur. 87

Règles à respecter pour une bonne maintenance. 88

Déplacement de l'ordinateur 88

Chapitre 11. Dépannage et diagnostics 91

Résolution des incidents de base 91

Procedure de dépannage 92

Identification et résolution des incidents. 92

Incidents liés aux dispositifs audio 93

Incidents liés aux CD 94
Incidents liés au port DVD 95
Incidents liés à l'unité de disque dur 97
Incidents intermittents 98
Incidents liés au clavier, à la souris ou à un périphérique de pointage. 98
Incidents liés à l'écran 99
Incidents liés à Ethernet 101
Incidents liés aux dispositifs en option 103
Incidents liés aux performances et au verrouillage 103
Incidents liés à l'imprimante. 105
Incidents liés au port série 105
Incidents logiciels. 106
Incidents liés au port USB 107
Lenovo Solution Center 107

Chapitre 12. Assistance technique . 109

Sources d'informations 109

Lenovo ThinkVantage Tools. 109
Lenovo Welcome. 109
Aide et support. 109
Sécurité et garantie 109
Site Web Lenovo (http://www.lenovo.com) 109
Site Web du support Lenovo 110

Aide et support 110

Utilisation de la documentation et des programmes de diagnostic 110
Obtenir des services par téléphone. 110

Utilisation d'autres services. 111
Achat de services supplémentaires. 112

Annexe A. Vitesse de la mémoire système 113

Annexe B.Remarques. 115

Marques 116

Annexe C. Informations réglementaires 117

Avis de classification pour l'exportation 117

Avis sur les émissions électroniques 117

Déclaration de conformité de la Federal Communications Commission (FCC) [Etats-Unis] 117

Annexe D. Déclarations relatives au recyclage et aux DEEE 121

Informations importantes sur la Directive
europeanne 2002/96/CE. 121
Informations sur le recyclage 121
Informations sur le recyclage pour le Brésil 122
Informations sur le recyclage des piles et batteries pour Taiwan. 123
Informations sur le recyclage des piles et batteries pour l'Union europeenne. 123
Index. 125

Consignes de sécurité

ATTENTION :

Avant d'utiliser le presenteur, prenez connaissance de toutes les informations relatives à la sécurité de ce produit. Consultez les instructions fournies dans cette section ainsi que les consignes de sécurité du manuel Consignes de sécurité et déclaration de garantie ThinkStation livre avec ce produit. Ces informations de sécurité permettent de réduire les risques de dommages corporels et de dommages liés au produit.

Si vous n'avez plus le manuel Consignes de sécurité et déclaration de garantie ThinkStation, vous pouvez en obtaining un exemplaire au format (PDF) sur le site de support Web Lenovo à l'adresse http://www.lenovo.com/support. Vous trouvrez également sur ce site le manuel Consignes de sécurité et déclaration de garantie ThinkStation ainsi que le présente Guide d'utilisation ThinkStation dans d'autres langues.

Maintenance et mises à niveau

Ne tentez pas de réparer un produit vous-même, à moins d'y avoir été invité par le centre de support ou la documentation. Faites uniquement appel à un prestataire de services ayant reçu l'agréement pour réparer ce produit en particulier.

Remarque : Certains composants de l'ordinaire peuvent etre mis a niveau ou replacés par le client. Les mises à niveau sont généralement appelées des options. Les composants de rechange dont l'installation par le client est approuvée sont appelés des unités replacables par le client, ou CRU. Lenovo fournit une documentation qui contient des instructions indiquant dans quels cas le client peut installer des options ou replacer des CRU. Vousdezuite scrupuleusement toutes les instructions lorsque vous installez ou replacez des composants. L'etat hors tension d'un indicateur d'alimentation ne signifie pas obligatoirement que les niveaux de tension à l'intérieur d'un produit sont tous à zéro. Avant de retarder le couvercle d'un produit équipé d'un cordon d'alimentation, vérifie always qu'il est hors tension et débranché de toute source d'alimentation. Pour plus d'informations sur les CRU, reportez-vous à la section Chapitre 5 « Installation ou remplacement de matériel » à la page 31. Si vous avez des questions ou des doutes, adressez-vous au centre de support.

Bien qu'il n'y ait plus de piece en mouvement dans votre ordinateur une fois le cordon d'alimentation débranché, les averissements suivants sont requis pour votre sécurité.

ATTENTION :

Composants amovibles dangereux. N'approche pas vos doigs ou toute autre partie du corps de l'appareil.

Protection antistatique

Si l'électricité statique est inoffensive pour votre santé, elle risque en revanche de causeurs des dommages importants aux composants et options de votre ordinateur. Une manipulation incorrecte de composants sensibles à l'électricité statique risque de causeur de les endommager. Lorsque vous déballez une option ou une CRU, n'ouvre pas l'emballage antistatique qui contient le composant avant que les instructions ne vous demandent de l'installer.

Lorsque vous manipulez des options ou des CRU, ou que vous réaliserez des interventions à l'intérieur de l'ordinateur, prenez les précautions suivantes afin d'éviter les dommages liés à l'électricité statique :

• Limitez vos mouvements, Vos mouvements pourraient générer de l'électricité statique autour de vous.
• Manipulez toujours les composants avec précaution. Manipulez les cartes, modules mémoire et autres cartes à circuits imprimés en les tenant par les bords. Ne touche jamais directement des circuits.
• Empêchez toute autre personne de toucher les composants.
• Lorsque vous installez une option ou une CRU sensible à l'électricité statique, mettez l'emballage antistatique du composant en contact avec le carter d'un logement d'extension en métal ou toute autre surface métallique non peinte de l'ordinateur pendant au moins deux secondes. Cela permet de dissiper l'électricité statique présente dans l'emballage et votre corps.
  Lorsque cela est possible, retirez le composant de son emballage antistatique au dernier moment et installez-le sans le poser. Sinon, posez-le sur son emballage antistatique, sur une surface plane et lisse.
• Ne mettez pas le composant en contact avec le carter de l'ordinateur ou toute autre surface métallique.

Cordons et blocs d'alimentation

N'utilisez que les cordons et les blocs d'alimentation fournis par le fabricant du produit.

Les cordons d'alimentation doivent être conformes aux normes de sécurité. En Allemagne, ils doivent être de type H05V-F, 3G, 0,75mm^2 ou de section supérieure. Pour les autres pays, les types de cordons appropriés doivent être utilisés.

N'enroulez jamais un cordon d'alimentation autour du bloc d'alimentation ou de tout autre objet. Une telle contrainte risque d'effilocher, de fissurer ou de plisser le cordon. Cela peut représentier un danger pour la sécurité.

Disposez les cordons d'alimentation de maniere à ce qu'ils ne soient pas piétinés, ni coincés.

Evitez d'exposer le cordon et les boîtiers d'alimentation à des liquides. Ainsi, ne laissez pas le cordon ou le bloc d'alimentation à proximé d'éviers, de bassines, de toilettes ou sur des sols nettoyés avec des détergents liquides. Les liquides risquent de provoquer des court-circuits,URT si le cordon ou le bloc d'alimentation a été soumis à des contraintes résultat d'une mauvaise utilisation. Les liquides peuvent également entraîner une corrosion progressive des terminaisons du cordon d'alimentation ou des connecteurs susceptible de provoquer une surchauffe.

Connectez toujours les cordons d'alimentation et les cables d'interface dans le bon ordre et assurez-vous que tous leurs connecteurs sont bien enforcés et fixés dans les prises.

N'utilisez pas de bloc d'alimentation représentant des signes de corrosion sur les broches d'entrée secteur ou des signes de surchauffe (déformation du plastique, par exemple) sur l'entrée secteur ou à tout autre endroit du cordon d'alimentation.

N'utilisez pas de cordons d'alimentation sur lesquels les contacts électriques à l'une ou l'autre des extrémités représentent des signes de corrosion ou de surchauffe, ou quisemblent être endommagés.

Prolongateurs et dispositifs associés

Assurez-vous que les prolongateurs, les dispositifs de protection contre les surtensions, les blocs d'alimentation de secours et les multiprises que vous utilisez ont des caractéristiques de tension correspondant aux besoinés électriques du produit. Ne surchargez jamais ces dispositifs. Si vous utilisez des multiprises, la charge ne doit pas dépasser la tension d'entrée. Adressez-vous à un electricien pour plus de détails ou si vous avez des questions concernant les charges de courant, les besoinons en alimentation et les tensions d'entrée.

Fiches et prises

Si une prise de courant destinée au matériel de votre ordinateur semble être endommagée ou corrodee, ne l'utilisez pas et attendez qu'elle soit remplaee par un electricien qualifie.

Ne tordez pas ou ne modifiez pas une fiche électrique. Si une fiche est endommagée, prenez contact avec le fabricant pour la remplacer.

Ne partagez pas une prise électricque avec d'autres apparèils domestiques ou professionnels consommant une grande quantité d'électricité, car une tension instable risquérait d'endommager votre ordinateur, vos données ou les périhériques connectés.

Certain produits sont équipés d'une fiche à trois broches. Cette fiche s'adapte uniquement à une prise de courant mise à la terre. Il s'agit d'un dispositif de sécurité. Ne le désactive pas en tentant d'insérer la fiche dans une prise non reliée à la terre. Si vous ne pouvez pas enforcer la fiche dans la prise, demandez à un electricien de vous fournir un adaptateur de prise approvéd ou de replacer la prise par une autre prise prénant en charge ce dispositif de sécurité. Ne surchargez jamais une prise de courant. La charge totale du système ne doit pas dépasser 80 pour cent de la tension du circuit de dérivation. Adressez-vous à unElectricien pour plus de détails ou si vous avez des questions concernant les charges de courant et les tensions des circuits de dérivation.

Assurez-vous que la prise de courant utilise est correctement câblée, facilement accessible et placé à proximé du matériel. Ne tendez pas complètement les cordons d'alimentation pour éviter toute contrainte.

Assurez-vous que la prise électrique délivre une tension et un courant adaptés au produit que vous installez.

Branchez et débranche avec précaution le matériel de la prise de courant.

Péripétriques externes

Ne branche ou ne débranche pas de câbles de périhérique externe autres que des câbles USB (Universal Serial Bus) et 1394 quand l'ordinateur est sous tension, car vous risqueriez de l'endommager. Afin d'éviter d'endommager les périhériques connectés, patientez au moins cinq secondes après la mise hors tension de l'ordinateur pour déconnecter les périhériques externes.

Chaleur et ventilation des produits

Les ordinateurs, les boîtiers d'alimentation et de nombreux accessoires dégagent de la chaleur lorsqu'ils sont sous tension et que les piles ou batteries sont en charge. Respectez toujours ces précautions de base:

• Ne laissez pas l'ordinateur, le boitier d'alimentation ou les accessoires en contact prolongé avec vos genoux ou avec une partie quelconque de votre corps lorsque ces produits sont en fonctionnement

ou que la batterie est en cours de chargement. L'ordinateur, le bloc d'alimentation et de nombreux accessoires dégagent de la chaleur lorsqu'ils fonctionnement. Un contact prolongé avec votre peu peut provoquer des lésions, voir des brûlures.

• Ne mettez pas la pile en charge et ne mettez pas sous tension l'ordinateur, le bloc d'alimentation ou les accessoires à proximé de matérielux inflammables ou dans un environnement représentant des risques d'explosion.
• Notre produit est équipé d'ouvertures de ventilation, de ventilateurs et de dissipateurs thermiques à des fins de sécurité, de comport et de fiabilité de fonctionnement. Vous risquez de bloquer ces dispositifs par inadventance si vous placez le produit sur un lit, un canapé, un tapis ou toute autre surface souple. Vous ne devez jamais bloquer, couvrir ou désactiver ces dispositifs.

Vouvez nevez inspecter voire ordinateur au moins une fois par trimestre pour verifier que de la poussiere ne s'est pas accumulée. Avant de proceder à cette opération, mettez l'ordinateur hors tension et débranchez-le. Vous pouze ensuite retarder la poussière qui se trouve dans les ventilateurs ou les trous du panneau frontal. Si vous remarquez que de la poussière s'est accumulée à l'extérieur, vous devez également examiner et retarder la poussière se trouvant à l'intérieur de l'ordinateur, notamment dans les ventilateurs (du dissipateur thermique, du bloc d'alimentation et de l'ordinateur). Avant de retarder le carter, mettez always l'ordinateur hors tension et débranchez-le. Il est recommendé d'eviter d'utiliser l'ordinateur à moins de 50 centimètres d'un lieu de passage important. Si vous ne pouze pas faire autrement, inspectez et nettoyez l'ordinateur plus souvent.

Respectez toujours les précautions suivantes pour assurer votre sécurité et des performances optimales de vosere ordinateur :

• Lorsque l'ordinateur est branché, ne retirez jamais le carter.
• Vérifiez régulièrement l'extérieur de l'ordinateur pour rechercher les éventuelles accumulations de poussière.
• Retirez la poussière qui se trouve dans les ventilateurs ou les orifices du panneau frontal. Si vous travailliez dans un environnement poussièux ou pres d'un lieu de passage important, nettoyez plus souvent votre ordinateur.
• Ne réduisez pas et ne bloquez pas les ouvertures de ventilation.
• Afin d'éviter tout risque de surchauffe, n'installez et n'utilisez pas l'ordinateur dans un meuble.
• La température de l'air circulant dans l'ordinateur ne doit pas dépasser 35^ .
• N'installez pas de dispositif de filtration de l'air. Cela risquerait d'entrainer des defaillances au niveau du système de refroidissement.

Environnement d'exploitation

L'environnement optimal dans lequel utiliserVote ordinaire est une temperature comprise entre 10 à 35^ et un taux d'humidité compris entre 35% et 80% . Si voire ordinaire a ete stocke ou transporte a des temperatures inférieures a 10^ , laissez-le reprendre progressivement la temperature optimale de 10a 35 ^ C avant de l'utiliser. Cela peut durer deux heures dans des conditions extremes. Si vous ne laissez pasVote ordinaire reprendre une temperature de fonctionnement optimale avant de l'utiliser, vous risquez de provoquer des dommages irreparables.

Si possible, placezVote ordinateur dans un endroit correctement ventilé et sec et evitez de l'exposer directement au soleil.

Tenez les apparèils électriques tels que les ventilateurs, radios, haut-parleurs, climatiseurs et fours micro-ondes à l'écart de votre ordinateur, car les puissants champs magnétiques qu'ils générent risqueraient d'endommager l'écran et les données stockées sur l'unité de disque dur.

Ne posez pas de boissons sur ou a cote de l'ordinateur ou d'autres péripériques connectés. Le renversement de liquides sur ou dans l'ordinateur ou un péripérisque connecté risquerait de provoquer un court-circuit ou d'autres dommages.

Ne mangez pas ou ne fumez pas au-dessus de votre clavier. Les chutes de particules dans votre clavier risqueraient de provoquer des dommages.

Informations relatives au modem

ATTENTION :

Pour réduire les risques d'incendie, utilisez uniquement des cordons de ligne de télécommunication n^26 ou de diamètre supérieur (par exemple, 24 AWG) repertoriés par (UL) (Underwriters Laboratories) ou certifiés par l'organisme (CSA) (Canadian Standards Association).

Lors de l'utilisation de votre matériel téléphonique, il est important de respecter les consignes ci-après afin de réduire les risques d'incendie, d'électrocution et d'autres blessures :

• N'installez jamais de cordons téléphoniques durant un orage.
• Les prises téléphoniques ne doivent pas etre installees dans des endroits humides, excepte si le modele a ete concu a cet effet.
• Ne touchez jamais un cordon téléphonique ou un terminal non isolé avant que la ligne ait est déconnectée du réseau téléphonique.
• Soyez toujours prudent lorsque vous procédez à l'installation ou à la modification de lignes téléphoniques.
• Evitez de téléphoner pendant un orage (sauf si vous utilisez un modele sans fil). Il peut exister un risque de chic electrique à distance dû aux éclairs.
• En cas de fuite de gaz, n'utilise jamais un téléphone situé à proximité de la fuite.

Conformité aux normes relatives aux apparciels à laser

ATTENTION :

Si des produits laser (teils que des unités de CD, des unités de DVD, des apparils à fibres optiques ou des émetteurs) sont installés, lisez les informations suivantes :

• Ne retirez pas les carters. En ouvrant le produit laser, vous vous expose au rayonnement dangereux du laser. Aucune piece de l'unité n'est réparable.
• Pour éviter tout risque d'exposition au rayon laser, respectez les consignes de réglage et d'utilisation des commandes, ainsi que les procédures décrites dans leprésent manuel.

DANGER

Certsains produits à laser contiennent une diode à laser intégrée de classe 3A ou 3B. Prenez connaissance des informations suivantes.

Rayonnement laser lorsque le carter est ouvert. Evitez toute exposition directe au rayon laser. Evitez de regarder fixement le faisceau ou de l'observer à l'aide d'instruments optiques.

Instruction concerning le bloc d'alimentation

Ne retirez jamais le cache d'un bloc d'alimentation ou d'un autre composant portant l'étiquette suivante.

Les composants portant cette étiquette contiennent une tension, un courant électrique et des niveaux d'énergie dangereux. Aucune piece ne peut être remplacée à l'intérieur de ces composants. Si vous pensez qu'un de ces composants présente un problème, contactez un technicien de maintenance.

Entretien et maintenance

Nettoyez régulierément votre ordinateur et votre espace de travail. Eteignez votre ordinateur, puis débranchez le cordon d'alimentation avant de le nettoyer. Ne vaporisez pas de détermgent directement sur l'ordinateur et n'utilise pas de détermgent contenant des produits inflammables pour le nettoyer. Vaporisez le détermgent sur un chiffon doux et essuyez les surfaces de l'ordinateur.

Chapitre 1. Présentation du produit

Le present chapitre fournit des informations sur les fonctions, les caractéristiques, les programmes logiciels fournis par Lenovo et les emplacements des connecteurs, des composants et des pieces de l'ordinateur, et des unités internes.

Fonctions

Cette section presente les caractéristiques de l'ordinateur. Les informations suivantes font-reference à de nombreux modèles.

Pour afficher des informations sur votre modele spécifique, procedez comme suit :

• Accédez au programme Setup Utility en suivant les instructions dans la section Chapitre 7 « Utilisation de Setup Utility » à la page 69. Ensuite, Sélectionnez Main → System Summary pour afficher les informations.
• Sous Windows, cliquez sur Demarrer, cliquez avec le bouton droit de la souris sur Poste de travail, puis selectionnez Propriétés pour afficher les informations.

Microprocesseur

L'ordinateur est livré avec un microprocesseur Intel® Xeon®. La vitesse du processeur, le nombre de cœurs de processeurs disponibles et le cache interne varie par type de machine.

Memoire

Votre ordinateur prend en charge jusqu'a huit modules de mémoire DDR3 ECC UDIMM (doubles modules de mémoire en ligne sans mise en mémoire tampon avec code de correction d'erreur double vitesse de données 3) ou DDR3 ECC RDIMM (modules de mémoire à double rangée de connexions à registres avec code correcteur d'erreurs à double débit binaire 3).

Unités internes

• Unité de disque optique: DVD-ROM, DVD-R/W ou Blu-ray (facultatif)
• Unité de disque dur SAS (Serial Attached SCSI)

Remarque : Pour prendre en charge les unités de disque dur SAS, un module d'activation d'unité de disque dur SAS (en option) ou une carte ROC (RAID-on-Chip) est nécessaire.

• Unité de disque dur SATA (Serial Advanced Technology Attachment)
• Unité SSD

Sous-système video

• Deux logements pour carte graphique PCI (Peripheral Component Interconnect) Express x16 sur la carte mère pour cartes graphiques discrètes

Pour plus d'informations, voir « Localisation des composants sur la carte mère » à la page 12.

Sous-système audio

• Carte audio intégrée haute-définition (HD)
• Connecteurs d'entrée audio, de sortie audio et de microphone sur le panneau arrêté
• Connecteurs de microphone et de casque sur le panneau frontal

Haut-parleur interne

Connectivité

• Contrôleur Ethernet intégré 100/1000 Mbit/s

Fonctions de gestion du système

• Enregistrement des résultats de test de matériel du (POST)
• Interface DMI

L'interface DMI permet aux utilisateurs de consulter l'ensemble des informations relatives à un ordinateur, notamment le type de processeur, la date d'installation, les imprimantes et autres péripériques connectés, les sources d'alimentation et l'historique de maintenance.

Mode de conformité ErP

Le mode de conformité ErP réduit la consommation d'électricité lorsque votre ordinateur est en mode veille ou inactif. Pour plus d'informations, voir « Activation du mode de conformité ErP et Deep Sx » à la page 72.

Intel Standard Manageability est une technologie matérielle et de microprogramme qui permet d'intégrer aux ordinateurs un certain nombre de fonctionnalités visant à rendre plus simples et plus économiques pour les entreprises les opérations de contrôle, d'entretien, de mise à jour, de mise à niveau et de réparation du matériel.

La technologie AMT d'Intel est une technologie matérielle et de microprogramme qui permet d'intégrer aux ordinateurs un certain nombre de fonctionnalités visant à rendre plus simples et plus économiques pour les entreprises les opérations de contrôle, d'entretien, de mise à jour, de mise à niveau et de réparation du matériel.

Intel Rapid Storage Technology enterprise (RSTe)

Intel RSTe est un pilote de péripérisque et une solution logicielle qui prend en charge les grappes SATA RAID 0, 1 et 5 et SAS RAID 0 et 1 (le module d'activation d'unité de disque dur est requis) pour les cartes mères Intel de manière à optimiser les performances de l'unité de disque dur.

• Protocole de configuration dynamique de l'hôte PXE

Le Protocole de configuration dynamique de l'hote permet de démarrer les ordinateurs par le biais d'une interface réseau indépendante des péripériques de stockage des données (unité de disque dur par exemple) ou des systèmes d'exploitation installés.

BIOS et logiciels SM (System Management)

La Specification SM BIOS définit les structures de données et les méthodes d'accès au BIOS permettant à un utilisateur ou à une application de stocker et récapierer les informations relatives à un ordinateur.

• Wake on LAN

Wake on LAN est une norme des réseaux Ethernet qui permet à un ordinateur d'être démarré à distance, par le biais d'un message réseau. Ce message est généralement envoyé par un programme en cours d'exécution ou par un autre ordinateur situé sur le même réseau local.

• Wake on Ring

La Specification Wake on Ring, parfois également appelée Wake on Modem, permet de sorting les ordinateurs et périphériques pris en charge du mode veille ou hibernation.

• Windows Management Instrumentation (WMI)

Windows Management Instrumentation est un ensemble d'extensions au modele Windows Driver Model. Cet outil propose une interface de système d'exploitation qui permet aux composants instrumentés de fournir des informations et des notifications.

Fonctions d'entrée-sortie (E/S)

• Un port série 9 broches
• Un ou plusieurs connecteurs Digital Video Interface (DVI) ou DisplayPort (varie selon le modele)
• Un connecteur Ethernet
• Dix ports Universal Serial Bus (USB) 2.0 (deux en façade et huit à l'arrière)
• Trois connecteurs audio (entree ligne, sortie ligne et microphone) sur le panneau arrriere
• Deux connecteurs audio sur la face avant (microphone et casque)
• Deux connecteurs USB 3.0 sur le panneau arrêté

Pour plus d'informations, voir « Localisation des connecteurs, des boutons de commande et des voyants à l'avant de l'ordinateur » à la page 8 et « Localization des connecteurs à l'arrête de l'ordinateur » à la page 9.

Extension

• Une baie pour un lecteur de cartes
• Trois baies d'unité de disque dur
• Deux baies d'unité de disque optiques
• Un emplacement pour carte PCI
• Deux logements pour carte PCI Express x4 (dont un logement x16 mécanique)
• Deux logements pour carte graphique PCI Express x16

Bloc d'alimentation

Votre ordinateur est livre avec une alimentation de 610 watts avec détction automatique de la tension.

Dispositifs de sécurité

• Agent Computrace intégré dans le microprogramme
• Interrupteur de détction de présence du carter (aussi dénommé commutateur de détction d'intrusion) (disponible sur certains modèles)
• Possibilité d'activer de désactiver un périphérique
• Possibilité d'activer ou de désactiver des ports USB 2.0 individuellement
• Un mot de passer à la mise sous tension (POP), un mot de passer administrateur et un mot de passer d'accès au disque dur pour empêcher l'utilisation non autorisé de votre ordinateur
• Contrôle de la séquence d'amorçage
• Démarrage sans clavier ni souris
• Support pour un verrou avec cable intégré (verrou Kensington)
• Support pour un cadenas
• Support pour l'utilisation d'un verrou de sécurité
• Module TPM (Trusted Platform Module)

Pour plus d'informations, voir Chapitre 4 « Sécurité » à la page 25.

Logiciels préinstallés

Votre ordinateur contient des logiciels preinstallés qui vous aideront à travailler plus facilement et en toute sécurité. Pour plus d'informations, voir « Présentation du logiciel » à la page 5.

Système d'exploitation préinstallé

Votre ordinateur est preinstallé avec le système d'exploitation Microsoft® Windows® 7.

Système(s) d'exploitation, certifié(s) ou testé(s) pour la compatibilité1 (La liste varie selon le type de méthode.)

• Red Hat Enterprise Linux®
  Microsoft Windows XP Professional SP 3

Caracteristiques

La presente section repertorie les specifications physiques de votre ordinateur.

Dimensions

Largeur : 175 mm

Hauteur: 478 mm (de la base au sommet de la poignée)

Profondeur : 460 mm

Poids

Configuration maximale à la livraison : 16,33 kg

Environnement

• Température de l'air :

En fonctionnement : 10 à 35 °C

Stockage: -40 à 60 °C (dans l'emballage d'origine)

Stockage: -10 à 60 °C (sans module)

Remarque: La limite supérieure de température acceptée diminue de 1^ C tous les 300 m au-dessus du niveau de la mer.

• Humidité :

En fonctionnement : 10 % à 80 % (sans condensation)

Stockage: 10% à 90% (sans condensation)

• Altitude :

En fonctionnement : -15,2 à 3 048 m

Alimentation électrique

• Tension en entrée :

• Plage basse :

Minimum : 100 V ca

Maximum : 127 V ca

Plage de fréquence en entrée : 50 à 60 Hz

• Plage haute :

Minimum : 200 V ca

Maximum : 240 V ca

Plage de fréquence en entrée : 50 à 60 Hz

Présentation du logiciel

L'ordinateur est équipé d'un système d'exploitation et de quelques programmes logiciels fournis par Lenovo.

Logiciels fournis par Lenovo

Les logiciels suivants sont fournis par Lenovo pour vous aider à améliorer votre Productivité et pour réduire les coûts liés à la maintenance de votre ordinateur. Ils peuvent varier selon le type de méthode de leur ordinateur et du système d'exploitation.

Lenovo ThinkVantage Tools

Le programme Lenovo ThinkVantage® Tools you guide vers de nombreuses sources d'information et offre un accès aisé à divers outils permettant de travailler plus facilement et en toute sécurité.

Pour acceder au programme Lenovo ThinkVantage Tools, cliquez sur Demarrer Tous les programmes Lenovo ThinkVantage Tools.

Le tableau suivant répertorie les programmes auxquels vous pouvez acceder à partir du programme Lenovo ThinkVantage Tools. Pour acceder à un programme, double-cliquez sur l'icone correspondante.

Tableau 1. Noms des iconônes de programmes dans Lenovo ThinkVantage Tools

Nom du programme	Nom de l'icone de programme dans Lenovo ThinkVantage Tools
Create Recovery Media	Disques Factory Recovery
Lenovo Solution Center	Etat de santé du système et diagnostics
SimpleTap	SimpleTap
ThinkVantage Rescue and Recovery®	Sauvegarde et restauration avancées

Lenovo Welcome

Le programme Lenovo Welcome présente les fonctions intégrées novatrices de Lenovo et vous guide dans les tâches de configuration principales afin que vous puissiez profiter pleinement de votre ordinateur.

Product Recovery

Le programme Product Recovery permet de restaurer le contenu de l'unité de disque dur à ses paramètres d'usine par défaut.

SimpleTap

Le programme SimpleTap you propose a solution rapide pour personneliser certains paramétres de base de l'ordinateur, par exemple couper le son des haut-parleurs, régler le volume, verrouiller le système d'exploitation,ancer un programme, ouvrir une page Web, ouvrir un fjichier,etc. Vous pouvez également utiliser le programme SimpleTap pour acceder au Lenovo App Shop et y télécharger différentes applications.

Pour démarrer rapidement le programme SimpleTap, procédez de l'une des manières suivantes :

• Cliquez sur le point de lancement de SimpleTap rouge sur le bureau. Le point de lancement rouge est disponible sur le bureau dés que vous avez lancé le programme SimpleTap pour la première fois.

• Appuyez sur le bouton ThinkVantage si votre clavier en contient un.

Remarque : Le programme SimpleTap est uniquement disponible sur certains modèles livrés avec le système d'exploitation Windows 7 préinstallé. Si le programme SimpleTap n'est pas préinstallé sur votre réseau Windows 7 , vous pouvez le télécharger à l'adresse suivante : http://www.lenovo.com/support.

Le programme ThinkVantage Rescue and Recovery est une solution de récapération automatique permettant de réaliser un diagnostic des incidents de l'ordinateur, d'obtenir de l'aide et de rétablier le fonctionnement de l'ordinateur en cas de panne du système, et ce même si vous ne parvenez pas à démarrer le système d'exploitation Windows.

Remarque : Si l'icone Sauvegarde et restauration avancées du programme Lenovo ThinkVantage Tools est grisée, cela signifie que vous doivent d'abord installer manuellement le programme ThinkVantage Rescue and Recovery avant d'activer ses fonctionnalités. Pour installer le programme ThinkVantage Rescue and Recovery, procédez comme suit :

1. Cliquez sur Demarrer Tous les programmes Lenovo ThinkVantage Tools, puis cliquez deux fois sur Sauvegarde et restauration avancées.
2. Suivez les instructions qui s'affichent à l'écran.
3. Une fois l'installation terminée, l'icone Sauvegarde et restauration avancées est activée.

Le programme Lenovo Solution Center vous permet de détecter et de résoudre des incidents informatiques. Ce programme propose des tests de diagnostic, la collecte des informations système, l'etat de la sécurité et des informations de support, ainsi que des conseils et des astuces afin d'optimiser les performances du système. Pour plus de détails, voir « Lenovo Solution Center » à la page 107.

Adobe Reader

Adobe Reader est un programme de lecture et d'impression des documents PDF qui permet de faire des recherches au sein des documents.

Logiciel antivirus

Viete ordinateur est doted d'un logiciel antivirus que vous pouze utiliser pour détecter et eliminer les virus. Lenovo fournit la version complète du logiciel antivirus sur votre unité de disque dur avec un abonnement gratuite pendant 30 jours. Au terme de ces 30 jours, vous devrez renewveler la licence pour continuer à receivevoir les mises à jour du logiciel.

Emplacements

La présente section fournit des informations pour vous aider à localiser les connecteurs situés à l'avant et à l'arrière de votre ordinateur, les composants sur la carte mère ainsi que les composants et les unités internes de votre machine.

Localisation des connecteurs, des boutons de commande et des voyants à l'avant de l'ordinateur

Figure 1 « Emplacement des connecteurs, des boutons de commande et des voyants à l'avant » à la page 8 présente l'emplacement des connecteurs, des boutons de commande et des voyants à l'avant de l'ordinateur.

Figure 1. Emplacement des connecteurs, des boutons de commande et des voyants à l'avant

1 Bouton d'éjection de l'unité de disque optique/d'arrêt
2 Port USB 2.0
3 Connecteur du micro
4 Connecteur de casque

5 Port USB 2.0
6Voyant d'activité de I'unité de disque dur
7 Interrupteur d'alimentation
8 Voyant d'alimentation

Localisation des connecteurs à l'arrière de l'ordinateur

La Figure 2 « Emplacement des connecteurs à l'arrière » à la page 9 indique l'emplacement des connecteurs à l'arrière de l'ordinateur. Certains sont identifiés par une couleur pour vous aider à déterminer où brancher les câbles sur l'ordinateur.

Figure 2. Emplacement des connecteurs à l'arrière

1 Connecteur d'alimentation
2 Ports clavier et souris PS/2 (facultatifs)
3 Port Ethernet
4 Connecteur d'entrée ligne audio
5 Connecteur d'écran DVI (le nombre et l'emplacement varient selon le modele)

6 Connecteur de sortie ligne audio
7 Connecteur du micro
8 Connecteurs USB 3.0 (2)
9 Connecteurs USB 2.0 (8)
10 Port série (port série 1)

Connexion

Connecteur d'entrée de ligne audio

Description

Permet de receivevoir les signaux audio en provenance d'un périphérique audio externe, tel qu'un système stéreo. Lorsque vous connectez un périphérique audio externe, un cable est branché entre le connecteur de sortie audio du périphérique et le connecteur d'entrée audio de l'ordinateur.

Connecteur de sortie ligne audio

Permet d'envoyer les signaux audio de l'ordinateur aux périphériques externes, tels que des haut-parleurs stéreo avec amplificateurs intégrés, un casque d'écoute, un clavier multimédia, ou au connecteur d'entrée audio sur un système stéreo ou sur un autre périphérique d'enregistrement externe.

Connecteur d'écran DVI

Utilisé pour connecter un écran DVI ou tout autre péripérisque utilisant un connecteur d'écran DVI.

Connexion	Description
Connecteur Ethernet	Permet de brancher un cable Ethernet pour un réseau local (LAN).Remarque : Pour faire fonctionner l'ordinateur dans les limites de la norme FCCClasse B, utilisez un cable Ethernet de catégorie 5.
Connecteur pour microphone	Permet de brancher un microphone sur l'ordinateur, pour enregistrer des sons ouutiliser un logiciel de reconnaissance vocale.
Port clavier PS/2 (facultatif)	Permet de connecter un clavier utilisant un port clavier PS/2. Ce connecteur est disponible si un adaptateur pour clavier et souris PS/2 en option est installé survoite ordinateur.
Port souris PS/2 (facultatif)	Permet de connecter une souris, une boule de commande ou toute autre unitéde pointage utiliser un port souris PS/2. Ce connecteur est disponible si unadaptateur pour clavier et souris PS/2 en option est installé sur voite ordinateur.
Port série	Permet de brancher un modem externe, une imprimante série ou tout autrepéripérisque utilisé un port série à 9 broches.
Connecteur USB 2.0	Permet de relier un péripérisque nécessitant une connexion USB 2.0 (clavier, souris, scanner, imprimante ou assistant électronique).
Connecteur USB 3.0	Permet de relier un péripérisque nécessitant une connexion USB 2.0 ou 3.0 (clavier,souris, scanner, imprimante ou assistant électronique).

Localisation des composants

La Figure 3 « Emplacement des composants » à la page 11 présente l'emplacement des différents composants internes de l'ordinateur. Pourrirer le carter de I'ordinateur,voir « Retrait du carter de I'ordinateur » à la page 32.

Figure 3. Emplacement des composants

1 Dissipateur thermique et bloc de ventilation
2 Baie d'unité de disque optique
3 Baie pour un lecteur de cartes
4 Panneau frontal
5 Haut-parleur interne
Guide de carte

7 Unité de disque dur ou unité SSD
8 Crochet de retenue de la carte
9 Carte PCI Express (installée sur certains modèles)
10 Module(s) de mémoire
11 Bloc de ventilation arrêté
12 Bloc d'alimentation électrique

Localisation des composants sur la carte mère

La Figure 4 « Emplacements des composants sur la carte mère » à la page 12 montre l'emplacement des différents composants de la carte mère.

Figure 4. Emplacements des composants sur la carte mère

1 Connecteur PS/2
2 Connecteur du ventilateur du microprocesseur
3 Connecteur d'alimentation 12 V du microprocesseur
4 Microprocesseur
5 Connecteur du ventilateur de la mémoire
6 Connecteur du ventilateur de l'unité de disque dur
7 Emplacement mémoire 3 (DIMM3)
8 Emplacement mémoire 7 (DIMM7)
9 Emplacement mémoire 4 (DIMM4)
10 Emplacement mémoire 8 (DIMM8)
11 Module d'activation de l'unité de disque dur (en option)

21 Cavalier d'effacement du CMOS (Complementary Metal Oxide Semiconductor) / de reprise
22 Port USB avant 2 (pour connecter le lecteur de cartes)
23 Connecteur eSATA (pour connexion à l'adaptateur eSATA)
24 Connecteur duvoyant auxiliaire
25 Connecteur du panneau frontal (pour la connexion des voyants et de l'interrupteur d'alimentation)
26 Connecteur de détecteur thermique
27 Port audio du panneau frontal
28 Connecteur du haut-parleur
29 Logement pour carte PCI Express x4
30 Logement pour carte PCI
31 Emplacement pour carte graphique PCI Express x16

12 Connecteur d'alimentation 24 broches
13 Connecteur du ventilateur avant
14 Connecteur USB interne
15 Connecteurs SATA 1 and 2 (Connecteurs SATA 3.0)
16 Connecteurs SATA 3 and 4 (Connecteurs SATA 2.0)
17 Connecteurs SATA/SAS pour l'unité de disque dur (3)
18Voyant de I'unité de disque dur (LSI)
19 Connecteur du commutateur de détention du carter (connecteur du commutateur de détention d'intrusion)
20 Port USB avant 1 (pour connecter les ports USB 1 et 2 situés sur le panneau frontal)

32 Emplacement pour carte graphique PCI Express x4 (x16 mécanique)
33 Emplacement pour carte graphique PCI Express x16
34 Connecteur du ventilateur arrêté
35 Connecteur d'alimentation 4 broches
36 Batterie
37 Emplacement mémoire 1 (DIMM1)
38 Emplacement mémoire 5 (DIMM5)
39 Emplacement mémoire 2 (DIMM2)
40 Emplacement mémoire 6 (DIMM6)

Localisation des unités internes

Les unités internes sont des périhériques utilisés par l'ordinateur pour生存 et stocker des données. Vous pouvez ajouter des unités à votre ordinateur pour augmenter ses capacités de stockage et lui permettre de生存 d'autres types de support. Les unités internes s'installent dans des baies. Dans le现行 manuel, les baies sont désignées sous le nom de baie 1, baie 2, et ainsi de suite.

Lorsque vous installez ou remplacez une unité interne, il est important de noter la taille et le type de l'unité pouvant être installée ou remplacée dans chacune des baies et de connecter correctement les cables à l'unité installée. Pour obtenir des instructions relatives à l'installation ou au remplacement d'unités internes dans votre ordinateur, reportez-vous à la section appropriée du « Installation ou remplacement de matériel » à la page 31.

La Figure 5 « Emplacement des baies d'unité » à la page 14 indique l'emplacement des différentes baies d'unité.

Figure 5. Emplacement des baies d'unité

1 Baie d'unité de disque optique (avec une unité de disque optique installée sur certains modèles)
2 Baie d'unité de disque optique
Baie pour un lecteur de cartes
4 Baie d'unité de disque dur ou baie d'unité SSD 1

5 Baie d'unité de disque dur ou baie d'unité SSD 2
6 Baie d'unité de disque dur ou baie d'unité SSD 3

Etiquette d'indication du type et modele de machine

Une étiquette indiquant le type et le modele est apposée sur votre ordinateur. Lorsque vous prenez contact avec Lenovo pour obtenir de l'aide, ces informations permettent aux techniciens de maintenance d'identifier votre ordinateur et de vous proposer un service plus rapide.

Voici un exemple d'étiquette indiquant le type et le modele de votre machine.

Figure 6. Etiquette d'indication du type et modele de machine

Chapitre 2. Utilisation de l'ordinateur

Le present chapitre explique comment utiliser certains des composants de l'ordinateur.

Foire aux questions

Les quelques conseils ci-dessous vous aideront à tirer le meilleur parti de votre ordinateur.

Mon guide d'utilisation est-il disponible dans d'autres langues ?

Le guide d'utilisation est disponible dans plusieurs langues sur le site Web du support Lenovo à l'adresse suivante :

http://www.lenovo.com/ThinkStationUserGuides

Où se trouvent mes disques de récepération ?

Lenovo fournit un programme qui vous permet de creer des disques de recupération. Pour plus de détails, voir « Création d'un support de récapération » à la page 61.

En cas de défaillance du disque dur, vous pouvez également commander des disques de récapération en contactant le centre de service clients Lenovo. Pour savoir comment prendre contact avec le centre de service clients, voir Chapitre 12 « Assistance technique » à la page 109. Avant d'utiliser les disques de récapération, consultez la documentation fournie avec ces derniers.

Attention: Un module de récapération de produit peut containir plusieurs disques. Avant de démarrer le processus de récapération, vérifie que vous avez tous les disques à portée de main. Au cours de la procédure de récapération, vous pouvez en effet être invité à changer de disque.

Où puis-je trouver des réponses à mes questions sur le système d'exploitation Windows ?

Pour plus de détails concernant l'utilisation du système d'exploitation Windows, reportez-vous au Centre d'aide et de support de Windows, qui vous aidera à tirer le meilleur parti de votre ordinateur. Pour acceder au Centre d'aide et de support de Windows, cliquez sur Démarrer Aide et support.

Utilisation du clavier

Votre ordinateur est équipé d'un clavier standard. Les touches de raccourci Microsoft Windows sont disponibles sur le clavier standard.

La presente section fournit des informations sur les sujets suivants :

• « Utilisation des touches de raccourci Windows » à la page 17
• « Utilisation du bouton bleu ThinkVantage » à la page 18

Utilisation des touches de raccourci Windows

Le clavier standard comporte trois touches spécifiques au système d'exploitation Microsoft Windows.

• Les deux touches associées au menu Démarrer sont situées à côté de la touche Alt, de part et d'autre de la barre d'espacement. Elles portent le logo Windows. Lorsque vous appuyez sur l'une de ces touches, le menu Démarrer de Windows s'affiche. Le style du logo Windows varie selon le type de clavier.
• La touche de menu contextual se trouve à côté de la touche Ctrl à droite de la barre d'espacement. Elle permet d'afficher le menu contextual pour le programme, l'icone ou l'objet actif.

Remarque : Vous pouvez utiliser la souris ou les touches de déplacement vers le haut et vers le bas pourmettre en évidence les options de menu. Pour fermer le menu Démarrer ou le menu contextualuel, cliquez surle bouton de la souris ou appuyez sur la touche Esc.

Utilisation du bouton bleu ThinkVantage

Certsains claviers comportent un bouton bleu ThinkVantage button qui vous permet d'ouvrir une aide exhaustive et un centre de documentation intégrés de Lenovo.

Sous Windows 7, le bouton bleu ThinkVantage ouvre le programme SimpleTap. Pour plus d'informations, voir « SimpleTap » à la page 6.

Utilisation de la souris à molette

La souris à molette est dotée des commandes de réglage suivantes :

1 Bouton principal

Permet de selectionner une option de menu ou de lancer un programme.

2 Molette

Permet de contrôler le défilament de la souris. La direction dans laquelle vous faites tournier la molette déterminée la direction du défilament.

3 Bouton secondaire

Permet d'afficher le menu contextuel d'un programme actif, d'une icône ou d'un objet.

Pour permuter les fonctions du bouton principal et du bouton secondaire et modifier d'autres paramètres par défaut, ouvrez la fenêtre des propriétés de la souris enclinquant sur Souris dans le Panneau de configuration de Windows.

Réglage de la fonction audio

La fonction audio (le son) constitue un élément important du fonctionnement de l'ordinateur. Notre ordinateur est équipé d'un contrôleur audio numérique intégré à la carte mère. Sur certains modèles, une carte audio haute performances est également installée dans l'un des logements pour carte PCI.

A propos de la fonction audio de l'ordinateur

Si une carte audio haute performances est préinstallée sur votre ordinateur, les connecteurs audio situés sur la carte mère (à l'arrière de l'ordinateur) sont désactivés. Vous doivent utiliser les connecteurs qui se trouvent sur la carte audio.

Chaque solution audio comporte au moins trois connecteurs : entrée audio, sortie audio et microphone. La carte audio permet d'écouter et d'enregistrer des sons et de la musique, de bénéficier du son dans les applications multimédia et d'utiliser des logiciels de reconnaissance vocale.

Ce son peut être encore amélioré grâce à un ensemble de haut-parleurs stéreo en option, qui peuvent être raccordés au connecteur audio de sortie.

Réglage du volume à partir du bureau

Pour contrôler le volume sonore du Bureau, utilisez l'icone de volume de la barre des tâches, qui se trouve dans le coin inférieur droit du Bureau Windows. Cliquez sur l'icone de volume et déplacez le curseur vers le haut ou vers le bas pour contrôler le volume, ou cochez la case Muet pour désactiver le son. Si l'icone de volume ne se trouve pas dans la barre des tâches, voir « Ajout de l'icone de volume dans la barre des tâches » à la page 19.

Ajout de l'icone de volume dans la barre des tâches

Sous Windows 7 , procédez comme suit pour ajouter l'icône de volume sonore dans la barre des tâches :

1. A partir du bureau Windows, cliquez sur Demarrer Panneau de configuration Apparance et personnelisation.
2. Dans la rubrique Barre des tâches et menu Demarrer, cliquez sur Personaliser les icônes de la barre des tâches.
3. Cliquez sur Activer ou désactiver les iconônes système, puis activez l'icone de volume.
4. Cliquez sur OK pour sauvegarder les nouveaux paramètres.

Réglage du volume à partir du Panneau de configuration

Vous pouvez regler le volume de votre ordinateur à partir du Panneau de configuration. Pour ce faire, procédez comme suit :

1. A partir du bureau Windows, cliquez sur Demarrer Panneau de configuration Matériel et audio.
2. Dans section Son, cliquez sur Ajuster le volume du système.
3. Pour régler le volume de votre ordinateur, déplacez les curseurs vers le haut ou vers le bas.

Utilisation de CD et de DVD

Votre ordinateur est peut-etre équipé d'une unité de DVD-ROM ou d'une unité de DVD inscriptible. Ces unités prènnant en charge des CD ou des DVD de 12 cm conformes aux normes du secteur. Si vous ordinateur est équipé d'une unité de DVD, celle-ci vous permet de dire les DVD-ROM, DVD-R, DVD-RAM, DVD-RW ainsi que tous les types de CD (CD-ROM, CD-RW, CD-R, CD audio, etc.). Si vous possédez également une unité de DVD inscriptible, vous pouvez enregistrer sur des DVD-R, des DVD-RW, des DVD-RAM de type II, des CD-RW standard et grande vitesse ainsi que sur des CD-R.

Lorsque you utilisez l'unité de DVD, suivez les instructions ci-après :

• N'exposez pas l'unité :

• à des températures extrêmes,

• à l'humidité,
• à la poussière,
• aux vibrations ou aux chocs,
• à une forte inclinaison.

• à la lumière directe.

• N'insérez pas d'objet dans l'unité (autre qu'un CD ou un DVD).

• Avant de déplacer l'ordinateur, retirez tout CD ou DVD inséré dans l'unité.

Manipulation et stockage des CD et des DVD

Les CD et DVD sont des supports durables et fiables, mais ils nécessit des soins et une manipulation soigneuse. Lorsque vous manipuez et stockez un CD ou un DVD, suivez les instructions ci-dessous :

• Tenez le disque par la tranche. Ne touchez pas la face qui n'est pas imprimée.
• A l'aide d'un chiffon propre et doux, essuyez la poussière ou les traces de doigt en partant du centre vers les bords. N'effectuez pas de mouvements circulaires lorsque vous essuyez le disque. Vous pourriez perdre des données.
• N'écrivez pas sur le disque et ne collez rien dessus.
• Ne rayez pas la surface du disque.
• Ne stockez pas ou n'exposez pas le disque à la lumière directe.
• N'utilise pas de benzène, de diluants ou d'autres agents nettoyants sur le disque.
• Evitez de laisser tomber le disque ou de le plier.
• N'insérez pas de disques endommagés dans l'unité. Les disques voilés, rayés ou sales risquent d'endommager l'unité.

Lecture d'un CD ou d'un DVD

Si vous ordinateur est équipé d'une unité de DVD, vous pouvez écouter des CD audio ou regarder des films sur DVD. Pour dire un CD ou un DVD, précédez comme suit :

1. Appuyez sur le bouton d'éjection/chargement de l'unité de DVD pour ouvrir le plateau.
2. Lorsque le plateau est entiement sorti, inserez le CD ou le DVD. Certaines unités de DVD possedent un moyeu à ergots au centre du plateau. Si tel est le cas pour votre unité, tenez le plateau d'une main puis appuyez au centre du CD ou du DVD jusqu'à ce qu'il s'enclenché dans le logement.
3. Appuyez à nouveau sur le bouton d'éjection/chargement ou poussez doucement sur le plateau pour le refermer. Le programme de lecture de CD ou de DVD démarre automatiquement. Pour plus d'informations, consultez le système d'aide de ce programme.

Pour-retirer un CD ou un DVD de l'unité de DVD,procédez comme suit :

1. L'ordinaire étant sous tension, appuyez sur le bouton d'éjection/chargement. Lorsque le plateau s'ouvre, retirez délicatement le disque.
2. Refermez le plateau en appuyant sur le bouton d'éjection/chargement ou en poussant le plateau délicatement.

Remarque : Si le plateau ne couilisse pas hors de l'unité lorsque vous appuyez sur le bouton d'éjection/chargement, insérez la pointe d'un trombone dans l'orifice d'éjection d'urgence situé à l'avant de l'unité de CD-DVD. Veillez à n'utiliser ce procédé que lorsque l'unité est hors tension. Vousdezutiliser le bouton d'éjection/chargement au lieu de cette procédure sauf en cas d'urgence.

Enregistrement d'un CD ou d'un DVD

Si vous ordinateur est équipé d'une unité de DVD inscritible, celle-ci vous permet d'enregistrer des CD ou des DVD. Pour enregistrer un CD ou un DVD, procédez comme suit :

1. Cliquez sur Demarrer Tous les programmes Corel DVD MovieFactory Lenovo Edition.
2. Suívez les instructions qui s'affichent à l'écran.

Pour plus d'informations sur l'utilisation du programme Corel DVD MovieFactory, reportez-vous au système d'aide correspondant.

Vou puez également utilise Windows Media Player pour enregistrer des CD et des DVD de données.

Pour plus d'informations, voir « Aide et support » à la page 109.

Chapitre 3. Vous et votre ordinateur

Le present chapitre fournit des informations sur l'accessibilité, le comfort et les mesures à prendre lorsque vous voyageez dans d'autres pays ou régions avec votre ordinateur.

Accessibilité et comport

De bonnes pratiques ergonomiques sont importantes pour tirer le meilleur parti de votre ordinateur personnel et éviter toute sensation d'inconfort. AgencezVote bureau et voire matériel afin de l'adapter a vos besoinnels et au type de travail que vous effectuez. En outre, des habitues saines permettent d'optimiser les performances et d'obtenir un meilleur comfort lors de l'utilisation de I'ordinateur.

Les rubriques ci-après fournissant des informations relatives à l'organisation de votre bureau, l'installation de votre matériel, et la mise en place de bonnes habitudes de travail.

Lenovo s'engage à fournir un meilleur accès aux informations et aux technologies pour les personnes souffrant d'un handicap. En conséquence, les informations qui suivent permettent d'aider les utilisateurs ayant un handicap visuel, auditif ou de mobilité à tirer le meilleur parti de leur ordinateur.

Les technologies d'aide aux personnes handicapées permettent aux utilisateurs d'acceder à des informations de la manière la plus appropriée. Certaines sont fournies avec le système d'exploitation, d'autres peuvent être obtenues chez des fournisseurs ou sur le Web, à l'adresse suivante : http://www.lenovo.com/healthycomputing

Organisation de l'espace de travail

Pour exploiter au besoinaire, disposez le matériel et arrangeez libre espace de travail de la façon la plus adaptée à vos besoins et au type de travail effectué. Voitre comforts est très important ; cependant les sources de lumière, la circulation de l'air et l'emplacement des prises de courant peuvent également affecter toute manière d'organiser libre espace de travail.

Confort

Bien qu'il n'este pas de position de travail ideale pour tous, voici quelques conseils qui vous aideront a couver celle qui vous convient le mieux.

La position assise prolongée provoquant une certaine fatigue, le dossier et l'assise de votre siège doivent pouvoir s'ajuster indépendamment l'un de l'autre et bien vous soutenir. Le siège doit être courbé à l'avant pour un plus grand comfort des jambes. Réglez la hauteur de votre chaise ; vos cuisses doivent être parallètes au sol, et les pieds à plat sur le sol ou sur un repose-pieds.

Lorsque vous utilisez le clavier, gardez vos avant-bras paralleles au sol et vos poignets dans une position comfortable. Saisissez au clavier par pressions legères et gardez vos mains et vos doigs en position détendue. Modifiez l'angle de votre clavier pour être plus à l'aise en réglant la position des béquilles du clavier.

Disposez l'écran de façon que le haut soit situé légèrement en dessous du niveau de vos yeux. Placez l'écran à une distance comfortable (51 à 61 cm) face à vous pour que vous n'ayez pas à vous pencher pour le regarder. Positionnez également les autres équipements que vous utilisez régulièrement, tels que le téléphone ou une souris, pour qu'ils soient facilement accessibles.

Reflets et éclairage

Placez le monitour de sorte que l'éclairage issu des plafonniers, des fenêtres et de toute autre source d'éclairage ne gène pas la qualité de l'affichage. La lumière se réfléchissant depuis des surfaces brillantes peut provoquer des reflets génants sur votre écran. Si possible, placez l'écran perpendicular àux sources de lumière. Réduisez l'éclairage de la pierce en éteignant les lampes ou en les équipant d'ampoules de plus faible puissance. Si vous installez l'écran pres d'une fenêtre, utilisez des ridesaux ou des stores pour filtrer la luzère du soleil. Vous pouvez ajuster la luminosité et le contraste de votre écran en fonction du changement de luzère au fil de la journée.

S'il vous est impossible d'eviter les reflets ou de modifier l'éclairage, placez un contrôle anti-reflets sur l'écran. Cependant, ces filtres peuvent affecter la clarté de l'image. Ne les utilisez qu'en dernier recours.

L'accumulation de poussière sur l'écran peut aggraver la génie liée aux reflets. Il est donc conseillé de nettoyer régulièrement l'écran à l'aide d'un chiffon deux selon les instructions données dans la documentation concernant l'écran.

Circulation de l'air

L'ordinateur et l'écran produit de la chaleur. Sur votre ordinateur, un ventilateur aspire l'air froid et rejette l'air chaud. L'écran laisse l'air chaud s'échapper par des fentes d'aération; Si vous empêchez l'air de circuler par la grille d'aération, cela risque d'entrainer une surchauffe de votre équipement et de provoquer des dysfonctionnements ou de l'endommager. Installez l'ordinateur et l'écran de manière à ce que rien ne vienne obstruer les grilles d'aération; en général, 5 cm suffisent. Veillez d'autre part à ce que le souffle d'air chaud ne soit pas dirigé vers des personnes.

Prises électriques et longueur des cables

L'emplacement des prises de courant, la longueur des cordons d'alimentation et des cables à connecter au moniteur, à l'imprimante et aux autres unités pourront déterminer l'emplacement final de votre ordinateur.

Lorsque vous organisez votre espace de travail :

• Evitez d'utiliser des rallonges. Lorsque c'est possible, branche directement le cordon d'alimentation de l'ordinateur sur un socle de prise de courant.
• Veillez à ce que les cordons et les cables ne gennent pas le passage; ils risquent d'être déplacés accidentellement.

Pour plus d'informations sur les cordons d'alimentation, voir « Cordons et blocs d'alimentation » à la page vi.

Enregistrement de votre ordinateur auprès de Lenovo

Pour enregistrer votre ordinateur, accedez à la page http://www.lenovo.com/register. Suivez les instructions qui s'affichent à l'écran pour exécuter l'enregistrement. Le cas échéant, cela permettra aux autorités compétentes de retrouver et d'identifier plus facilement votre ordinateur en cas de perte ou de vol. En outre, vous serez ainsi averti par Lenovo de toute information technique ou mise à niveau concernant votre machine.

Lorsque vous enregistrez votre ordinaire, les informations que vous fournissez sont entree dans une base de données, ce qui permet a Lenovo de vous contacter dans I'eventualite ou suaive ordinateur devrait etre returnne ou en cas d'incident grave identifie pour voire type de machine. En outre, dans certains pays, des priviliges et services etendus sont proposes aux utiliseurs enregistrres.

Précautions à prendre en voyage

Lorsque vous voyagez dans un autre pays ou une autre région avec votre ordinateur, vousdezvez you informant au préalable sur les normes électriques locales. La présente section est divisée en deux parties :

• « Sélecteur de tension » à la page 23
• « Cordons d'alimentation » à la page 23

Sélecteur de tension

Certains ordinateurs sont équipés d'un sélecteur de tension qui est situé à côté du point de connexion du cordon d'alimentation de l'ordinateur et certains ordinateurs n'en ont pas. Avant d'installer votre ordinateur ou de le réinstaller dans un autre pays ou région, vousdezvezvousassurer que celui-ci correspondà la tension disponible à votre source d'alimentation.

ATTENTION :

Voues ne connaissez pas la tension du courant, contactez notre compagnie d'électricité ou reportez-vous aux sites Web officiens ou à d'autres documentations pour les voyageurs.

Si vous ordinateur dispose d'un sélecteur de tension, assurez-vous qu'il est configuré pour correspondre à la tension de sortie de la prise de courant. Si celui-ci est mal configuré, votre ordinateur risque de mal fonctionner et d'être endommagé de façon irrémédiable. Ne connectez pas votre ordinateur à une prise électrique avant d'avoir vérifié que le sélecteur de tension correspond à la tension de la prise.

Si vous ordinateur ne possède pas de sélecteur de tension, consultez l'étiquette indiquant la tension en bas de l'ordinateur :

• Si l'étiquette indique une tension allant de «100-127 V» ou «200-240 V», vous devez vérifier que la tension de la prise de courant correspond à la tension figurant sur l'étiquette de l'ordinateur. Si ce n'est pas le cas, ne connectez pas l'ordinateur à la prise, sauf si vous utilisez un convertisseur de tension externe.
• Si l'étiquette de tension indique à la fois «100-127 V» et «200-240 V», cela signifie que l'ordinateur peut fonctionner dans le monde entier et qu'il s'adapte automatiquement à la prise de courant, quel que soit le pays ou la région où il est connecté.

Cordons d'alimentation

Si le type de prise de courant utilisé dans le pays ou la région où vous给您 rendez n'est pas le même que celui que vous utiliserez actuellement, il vous faudra acheter un adaptateur ou de nouveaux cordons d'alimentation. Vous pouvez commander des cordons d'alimentation directement auprès de Lenovo.

Pour plus d'informations sur les cordons d'alimentation et les numérores de série, accédez au site suivant : http://www.lenovo.com/powercordnotice

Chapitre 4. Sécurité

Le present chapitre fournit des informations sur la façon de protégger l'ordinateur contre le vol et toute utilisation non autorisée.

Dispositifs de sécurité

Votre ordinateur est équipé des dispositifs de sécurité suivants :

• Agent Computrace intégré dans le microprogramme

L'agent Computrace est une solution de gestion des actifs informatiques et de récapération après vol. Il permet d'identifier les éventuelles modifications apportées à votre ordinateur, que ce soit au niveau du matériel, des logiciels ou de l'emplacement de l'ordinateur.

Remarque : Vous devrez peut-etre payer un abonnement pour activer l'agent Computrace.

• Interrupteur de détction de présence du carter (appele également commutateur de détction du carter) (facultatif)

L'interrupteur de détction de présence du carter permet d'éviter que vous ordinateur ne soit connecté au système d'exploitation lorsque le carter n'est pas correctement installé ou fermé. Pour activer le connecteur de cet interrupteur sur la carte mère, procédez comme suit :

1. Démarrez Setup Utility. Voir « Démarrage de Setup Utility » à la page 69.
2. Définissez le mot de passer de l'administrateur. Voir « Définition, modification et suppression d'un mot de passer » à la page 70.
3. Dans le sous-menu Security, Sélectionnez Chassis Intrusion Detection Enabled. Le connecteur de l'interrupteur de présence sur la carte mère est maintainant activé.

Un message d'erreur s'affiche lorsque l'interrupteur de détction de présence detecte que le carter de votre ordinateur n'est pas correctement installé ou fermé au moment de la mise sous tension. Pour ignorer le message d'erreur et vous connecter au système d'exploitation, procédez comme suit :

1. Installez ou fermez correctement le carter de votre ordinateur. Voir « Fin du remplacement de composants » à la page 59.

2. Appuyez sur F1 pour acceder à Setup Utility. Appuyez ensuite sur la touche F10 pour savegarder et quitter Setup Utility. Le message d'erreur n'est alors plus affché.

3. Possibilité d'activer ou de désactiver des péripériques et des ports USB
   Pour plus d'informations, voir « Activation ou désactivation d'une unité » à la page 71.

4. Contrôle de la séquence d'amorçage
   Pour plus d'informations, voir « Sélection ou modification de la série d'amorçage » à la page 72.
5. Démarrage sans clavier ni souris
   Votre ordinateur peut se connecter au système d'exploitation meme lorsque le clavier et la souris ne sont pas connectés.
6. Module TPM (Trusted Platform Module)
   Le module TPM (Trusted Platform Module) est un cryptoprocesseur sécurisé capable de stocker des clés de chiffrement visant à protéger les informations stockées sur votre ordinaire.

Verrouillage du carter de l'ordinateur

Le verrouillage du carter de l'ordinateur empêche les personnes non autorisées d'acceder aux composants matériels situés à l'intérieur de votre ordinateur. Le carter de l'ordinateur est doté d'un verrou de sécurité 1. Les clés 2 de ce verrou sont attachées à l'arrière de l'ordinateur. Pour plus de sécurité, conservez ces clés dans un endroit sur lorsque vous ne les utilisez pas.

Figure 7. Verrouillage du carter de l'ordinateur

Installation d'un cadenas

Votre ordinateur est doté d'un anneau pour cadenas destiné à empêcher le retrait du carter lorsqu'un cadenas est installé.

Figure 8. Installation d'un cadenas

Installation d'un verrou avec cable intégré

Un verrou avec cable intégré, parfois appelé verrou Kensington, permet de sécuriser l'ordinateur à un bureau, une table ou tout autre point d'attache non permanent. Le verrou avec cable est relié à un emplacement de verrou avec cable intégré situé à l'arrière de l'ordinateur et il est commandé par une clé. Il permet également de verrouiller les boutons utilisés pour ouvrir le carter de l'ordinateur. Il s'agit du même type de verrou que celui utilisé sur la plupart des ordinateurs portables. Vous pouvez commander un verrou avec cable intégré directement au près de Lenovo en effectuant une recherche sur Kensington à l'adresse suivante : http://www.lenovo.com/support

Figure 9. Verrou de cable intégré

Utilisation de mots de passer

Vouss pouze definir plusieurs mots de passer via le système d'exploitation Microsoft Windows et le BIOS de votre ordinateur dans le but d'empêcher les personnes non autorisées d'utiliser votre ordinateur.

Mots de passer BIOS

BIOS Setup Utility permet de définir des mots de passer afin d'empêcher tout accès non autorisé à votre ordinateur et à vos données. Les types de mot de passer suivants sont disponibles :

• Power-On Password : Lorsqu'un mot de passer à la mise sous tension est défini, vous âtes invite à entré le mot de passer valide à chaque mise sous tension de l'ordinateur. L'ordinateur ne peut être utilisé tant que le mot de passer valide n'a pas été saisi. Pour plus d'informations, voir « Power-On Password » à la page 70.
• Hard Disk Password : La définition d'un mot de passer d'accès au disque dur empêche l'accès non autorisé aux données du disque dur. Lorsqu'un Hard Disk Password est défini, vous étes invite à entraîr le mot de passer valide chaque fois que vous essayez d'accéder au disque dur. Pour plus d'informations, voir « Hard Disk Password » à la page 70.
• Administrator Password : La définition d'un mot de passer administrateur dissuade les utilisateurs non autorisés de modifier des paramètres de configuration. Si vous étés responsable de la gestion des paramètres de configuration de plusieurs ordinateurs, il peut être utile de définir un Administrator Password. Pour plus d'informations, voir « Administrator Password » à la page 70.

Il n'est pas nécessaire de définir l'un ou l'autre de ces mots de passer pour utiliser l'ordinateur. Cependant, l'utilisation de mots de passer améliore la sécurité informatique.

Mots de passer Windows

Selon la version de votre système d'exploitation Windows, vous pouze utiliser de nombreuses fonctions, y compris le contrôle de l'accès à la connexion, l'accès aux ressources partagées, l'accès au réseau et les paramètres utilisateur. Pour plus d'informations, voir « Aide et support » à la page 109.

Pare-feux : utilisation et définition

En fonction du niveau de sécurité requis, un pare-feu peut être matériel, logiciel ou les deux à la fois. Les pare-feux fonctionnent sur la base d'un ensemble de règles dont l'objet est de déterminer quelles sont les connexions entrantes et sortantes autorisées. Les programmes de pare-feu protégent votre ordinateur contre les menaces liés à Internet, les accès non autorisés, les intrusions et les attaques via Internet. Ils constituent également une protection efficace contre les atteintes à la vie privée. Pour plus d'informations concernant l'utilisation du programme de pare-feu, reportez-vous au système d'aide correspondant.

Le pare-feu Windows est fourni avec le système d'exploitation Windows préinstallé sur votre ordinateur. Pour plus d'informations concernant l'utilisation du pare-feu Windows, reportez-vous à la section « Aide et support » à la page 109.

Protection des données contre les virus

Votre ordinateur est livre avec un logiciel antivirus qui protège votre machine en détectant et en éliminant les virus.

Lenovo fournit la version complète du logiciel antivirus sur votre ordinateur avec un abonnement gratuite pendant 30 jours. Au terme de ces 30 jours, vous devrez renewverer la licence pour continuer à receivevoir les mises à jour du logiciel antivirus.

Remarque : Pour une(Meilleure protection contre les nouveaux virus, pensez àmettre à jour les fichiers de définition des virus.

Pour plus d'informations concernant l'utilisation de votre logiciel antivirus, reportez-vous au système d'aide de ce logiciel.

Chapitre 5. Installation ou remplacement de matériel

Ce chapitre explique comment installer ou remplacer du matériel pour votre ordinateur.

Manipulation des composants sensibles à l'électricité statique

Ouvrez l'emballage antistatique contenant le nouveau composant uniquement lorsque le composant défectueux a été retire de l'ordinateur et lorsque vous étés sur le point d'installer le nouveau. Si l'électricité statique est inoffensive pour votre santé, elle risque en revanche de cause des dommages importants aux composants de l'ordinateur.

Lorsque you manipulez d'autres composants de l'ordinateur, prenez les précautions suivantes pour éviter de les endommager :

• Limitez vos mouvements, Vos mouvements pourraient générer de l'électricité statique autour de vous.
• Manipulez toujours les composants avec précaution. Tenez les cartes PCI, les modules de mémoire, les cartes mère et les microproesses par leurs cotsés. Evitez de poser vos doigs ts sur la zone de circuits imprimés.
• Empêchez toute autre personne de toucher les autres composants de l'ordinateur.
• Lorsque vous installez un nouveau composant, mettez en contact son emballage antistatique avec l'obturator en métal d'un emplacement d'extension ou avec toute autre surface métallique non peinte de l'ordinateur ; maintenez ce contact pendant au moins deux secondes. Cela permet de dissiper l'électricité statique présente dans l'emballage et votre corps.
• Si possible, retirez le nouveau composant de son emballage antistatique et installez-le directement sur l'ordinateur sans le déposer. Sinon, vous devez le poser sur son emballage antistatique, sur une surface plane et lisse.
• Ne mettez pas le composant en contact avec le carter de l'ordinateur ou toute autre surface métallique.

Installation ou remplacement de matériel

La presente section explique comment installer ou remplacer du matériel pour votre ordinateur. Vous pouvez augmenter les capacités de votre ordinateur et l'entrenir en installing ou en remplaçant du matériel.

Attention : N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

Remarques :

1. Utilisez uniquement des pieces fournies par Lenovo.
2. Pour ajouter ou remplacer du matériel supplémentaire, conformez-vous aux instructions appropriées de cette section, ainsi qu'à celles accompagnant votre nouvel équipement.

Installation d'options externes

Vouss pouvez connecter des options externes à votre ordinateur, par exemple des haut-parleurs externes, une imprimante ou un scanner. Pour certaines options externes, outre la connexion physique, vous doivent installer des logiciels supplémentaires. Lorsque vous installez une option externe, reportez-vous aux sections « Localisation des connecteurs, des boutons de commande et des voyants à l'avant de l'ordinateur » à la page 8 et « Localisation des connecteurs à l'arrête de l'ordinateur » à la page 9 pour identifier le connecteur requis. Suivez ensuite les instructions fournies avec l'options pour effectuer la connexion et installer les logiciels ou pilotes de péripérisque nécessaires.

Retrait du carter de l'ordinateur

Attention : N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

Cette section fournit les instructions relatives au retrait du carter de l'ordinateur.

ATTENTION :

Mettez l'ordinateur hors tension et patientez trois à cinq minutes jusqu'àu refroidissement de l'ordinateur avant de retarder le carter.

Pour-retirer le carter de l'ordinateur,procedede comme suit:

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur.
2. Débranche tous les cordons d'alimentation des prises secteur.
3. Débranche les cordons d'alimentation, les câbles d'entrée-sortie et tous les autres câbles reliés à l'ordinateur. Voir « Localisation des connecteurs, des boutons de commande et des voyants à l'avant de l'ordinateur » à la page 8 et « Localisation des connecteurs à l'arrête de l'ordinateur » à la page 9.
4. Retirez tous les dispositifs de verrouillage qui maintainennent le carter de l'ordinateur en place (cadenas ou verrou avec cable intégré, par exemple). Voir « Verrouillage du carter de l'ordinateur » à la page 26 et « Installation d'un verrou avec cable intégré » à la page 28.
5. Déverrouillez le verrou de sécurité situé sur le carter de l'ordinateur s'il est en position verrouillée.
6. Désengagez le loquet du carter 1 et retirez le carter.

Figure 10. Retrait du carter de l'ordinateur

Retrait et réinstallation du panneau frontal

Attention : N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

Cette section fournit des instructions relatives au retrait et à la réinstallation du panneau frontal.

Pour retarder et réinstaller le panneau frontal de l'ordinateur, procédez comme suit :

1. Mettez l'ordinateur hors tension et débranche tous les cordons d'alimentation des prises de courant.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 32.
3. Retirez le panneau frontal en ouvrant les trois taquets en plastique sur le côte gauche et en le faisant pivoter vers l'extérieur.

Figure 11. Retrait du panneau frontal

1. Pour réinstaller le panneau frontal, alignez les trois taquets en plastique sur le côté croit du panneau avec les trous correspondants du boîtier, puis faites pivoter le panneau vers l'intérieur jusqu'à ce qu'il s'enclenché sur le côté gauche.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 59.

Installation ou remplacement d'une carte PCI

Attention : N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

Cette section contient les instructions relatives à l'installation ou au remplacement d'une carte PCI. Notre ordinateur comprend un logement pour carte PCI standard, deux logements pour carte PCI Express x4 et deux logements pour carte graphique PCI Express x16.

Pour installer ou remplacer une carte PCI, procédez comme suit :

1. Mettez l'ordinateur hors tension et débranchez tous les cordons d'alimentation des prises de courant.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 32.
3. Ouvrez le crochet de retenue de la carte.

Figure 12. Ouverture du crochet de retenue de la carte

1. Selon que vous installez ou remplacez une carte PCI, exécutez l'une des opérations suivantes :

2. Si vous installez une carte PCI, retirez l'obturator d'emplacement métallique approprié à l'arrière de l'ordinateur.

3. Si vous remplacez une ancienne carte PCI, saisissez l'ancienne carte actuellément installée et tirez doucement dessus pour la dégager de l'emplacement.

Remarques :

a. La carte est fermement fixée dans son logement. Si nécessaire, déplacez petit à petit chaque côté de la carte en alternance jusqu'à ce que la carte puisse être retiree.
b. Si la carte est maintainue par un crochet de retenue, appuyez sur ce dernier 1 comme illustré pour la dégager. Saisissez la carte et sortez-la de l'emplacement en tirant doucement.

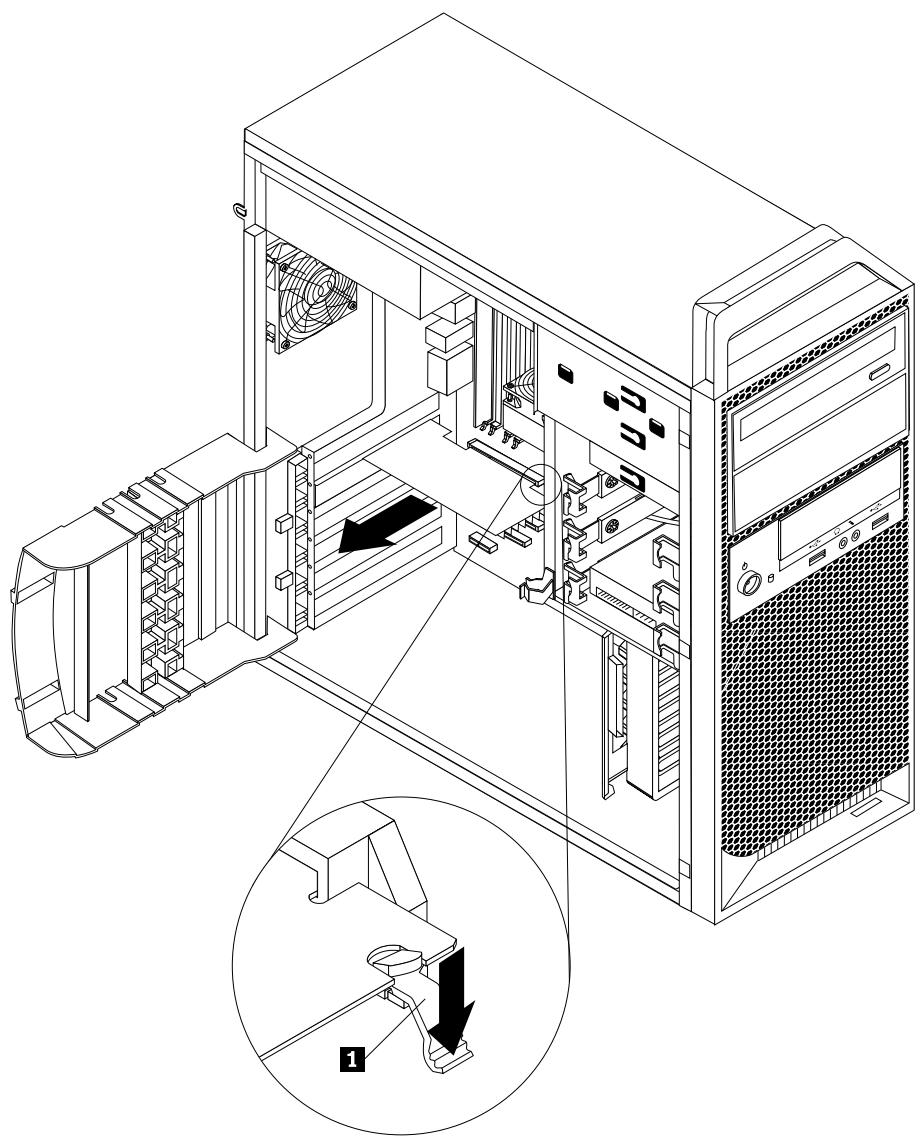

Figure 13. Retrait d'une carte PCI

1. Sortez la nouvelle carte PCI de son emballage antistatique.

2. Installé la nouvelle carte dans l'emplacement approprié de la carte mère. Voir « Localisation des composants sur la carte mère » à la page 12.

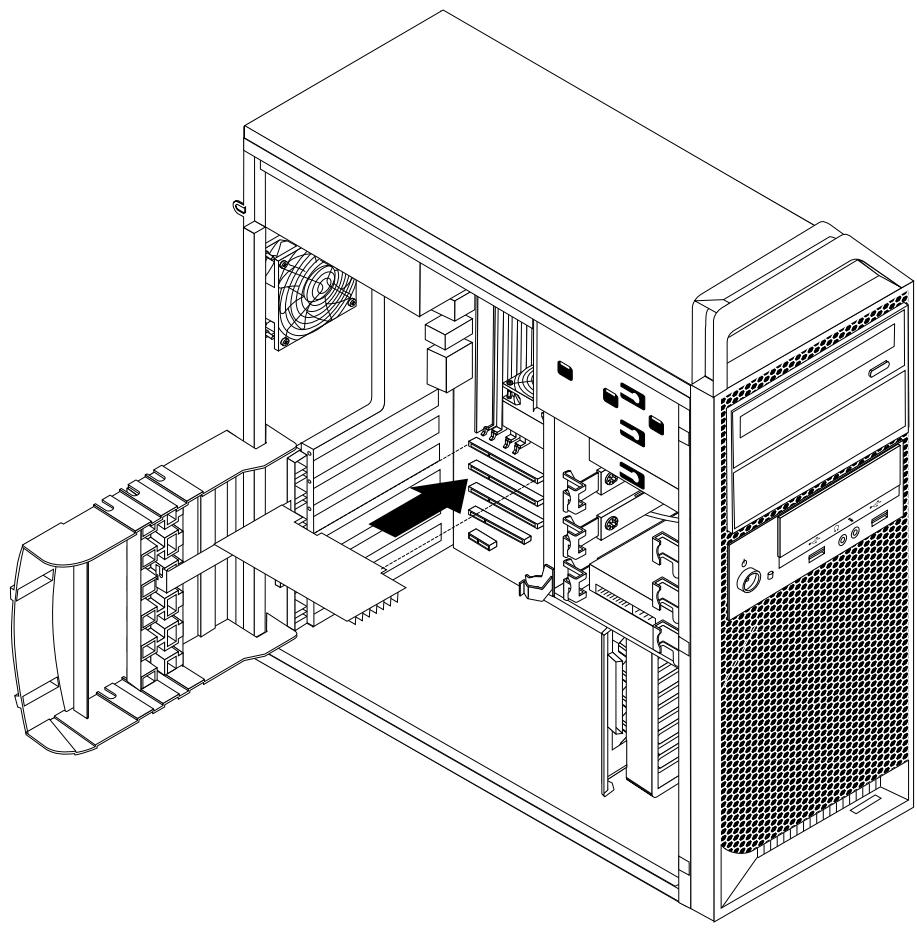

Figure 14. Installation d'une carte PCI

1. Faites pivoter le crochet de retenue de la carte en position fermée pour sécuriser la carte PCI.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 59.

Installation ou remplacement d'un module de mémoire

Attention : N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

Cette section fournit les instructions relatives à l'installation ou au remplacement d'un module de mémoire.

Votre ordinateur comporte huit emplacements pour l'installation ou le remplacement de modules de mémoire DDR3 ECC UDIMM ou DDR3 ECC RDIMM. Pour installer ou remplaçer un module de mémoire, procédez comme indiqué ci-dessous :

• Utilisez soit des modules DDR3 ECC UDIMM, soit des modules DDR3 ECC RDIMM. Vous ne devez pas installer de modules UDIMM et RDIMM sur le même ordinateur.

• Utilisez des modules UDIMM de 2, 4 ou 8 Go dans la combinaison de votre besoin, à concurrence de 64 Go maximum.

• Utilisez des modules RDIMM DDR3 de 2, 4, 8, 16 ou 32 Go dans la combinaison de votre choix, à concurrence de 256 Go maximum.
• Installez toujours les barrettes DIMM dans l'ordre numérique indiqué dans « Localisation des composants sur la carte mère » à la page 12.

Pour installer ou remplacer un module de mémoire, procédez comme suit :

1. Mettez l'ordinateur hors tension et débranchez tous les cordons d'alimentation des prises de courant.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 32.
3. Posez l'ordinateur sur le côte pour acceder plus facilement à la carte mère.
4. Repérez les emplacements de mémoire. Voir « Localisation des composants sur la carte mère » à la page 12.
5. Retirez toutes les pieces susceptibles d'empêcher l'accès aux emplacements mémoire.
6. Si le modele de votre ordinateur est équipé de refroidisseurs de la mémoire, il est nécessaire de les retarder pour acceder aux emplacements de mémoire. Pour retarder un refroidisseur de la mémoire, débranchez le cable du bloc de ventilation de la carte mère. Retirez la languette sur le refroidisseur de la mémoire vers l'extérieur, faites pivoter le refroidisseur, puis désengagez l'arrête du refroidisseur.

Figure 15. Retrait du refroidisseur de la mémoire

1. Selon que vous installez ou remplacez un module de mémoire, exécutez l'une des opérations suivantes :

2. Si vous remplacez un ancien module de mémoire, ouvrez les pattes de retenue et tirez délicatement le module de mémoire hors de son emplacement.

Figure 16. Retrait d'un module de mémoire

• Si vous installez un nouveau module de mémoire, ouvrez les pattes de retenue de l'emplacement mémoire dans lequel vous souhaitez l'installer.

Figure 17. Ouverture des pattes de retenue

1. Positionnez le nouveau module de mémoire au-dessus de l'emplacement mémoire. Vérifiez que l'encoche 1 située sur la barrette de mémoire est correctement alignée avec la clé de l'emplacement 2 sur la carte mère. Enforcez le module de mémoire dans l'emplacement jusqu'à ce que les brides de retenue se verrouillent.

Figure 18. Installation d'un module de mémoire

1. Pour installer le refroidisseur de la mémoire, fixez l'arrière du refroidisseur à l'aide des pattes de retenue des emplacements de mémoire, puis faites pivoter le refroidisseur vers le bas jusqu'à ce qu'il s'enclenché. Rebranchez le cable du ventilateur de la mémoire sur la carte système. Voir « Localisation des composants sur la carte mère » à la page 12.

Figure 19. Installation du refroidisseur de la mémoire

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 59.

Installation ou remplacement de l'unité de disque optique

Attention: N'ouvre pas l'ordinaire et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

Cette section fournit des instructions relatives à l'installation ou au remplacement de l'unité de disque optique.

Pour installer ou remplacer une unité de disque optique, procédez comme suit :

1. Mettez l'ordinateur hors tension et débranchez tous les cordons d'alimentation des prises de courant.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 32.
3. Retirez le panneau frontal. Voir « Retrait et réinstallation du panneau frontal » à la page 33.

4. Selon que vous installez ou remplacez une unité de disque optique, procédez comme suit :

5. Si vous installez une unité de disque optique secondaire, retirez le panneau en plastique du panneau frontal correspondant à la baie d'unité que vous souhaitez utiliser. Si un dispositif de protection statique est installé dans la baie d'unité, retirez-le.

6. Si vous remplacez une unité de disque optique, déconnectez le cordon d'interface et le cable d'alimentation de l'arrière de l'unité de disque optique, appuyez sur le bouton de libération bleu, puis faites glisser l'unité de disque optique pour la dégager par l'avant de l'ordinateur.

Figure 20. Retrait de l'unité de disque optique

1. Installé la patte de fixation d'unité de disque optique sur le côté de la nouvelle unité de disque optique.

Figure 21. Installation de la patte de fixation de l'unité de disque optique

1. Faites glisser la nouvelle unité de disque optique dans la baie d'unité par l'avant de l'ordinateur jusqu'à ce qu'elle se mette en place.

Figure 22. Installation de l'unité de disque optique

1. Connectez le cable d'interface et le cordon d'alimentation à la nouvelle unité de disque optique.

Figure 23. Connexion de l'unité de disque optique

1. Remettez le panneau frontal en place. Voir « Retrait et réinstallation du panneau frontal » à la page 33.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 59.

Installation ou remplacement d'une unité de disque dur

Attention : N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

Cetse section fournit des instructions relatives a l'installation ou au remplacement d'une unite de disque dur.

Remarque: Si vous installez une unité de disque dur SAS, assurez-vous que le module d'activation d'unité de disque dur SAS (une à trois unités de disque dur) ou la carte adaptateur LSI MegaRAID SAS est installé(e).

Pour installer ou remplacer une unité de disque dur, procédez comme suit :

1. Mettez l'ordinateur hors tension et débranchez tous les cordons d'alimentation des prises de courant.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 32.
3. Repérez l'unité de disque dur. Voir « Localisation des unités internes » à la page 14.

4. Déconnectez le cable d'interface et le cordon d'alimentation de l'unité de disque dur.

5. Exercez une légère pression sur les deux taquets du support de l'unité de disque dur, puis tirez le support pour le retarder avec l'unité de disque dur du boîtier.

Figure 24. Retrait d'une unité de disque dur

1. Faites légèrement courber les côts du système de retenue en tirant dessus de façon à dégager l'unité de disque dur de son système de retenue.

2. Pour installer une nouvelle unité de disque dur 5 dans le système de retenue, faites légarement courber ce dernier et alignez les broches 1, 2, 3 et 4 du système de retenue sur les trous correspondants de l'unité de disque dur.

Figure 25. Installation de l'unité de disque dur dans le système de retenue

Remarque: Si vous installez une unité de disque dur 2,5 pouces, vous doivent d'abord l'installer dans un système de retenue du convertisseur de 2,5 à 3,5 pouces. Installez ensuite l'unité de disque dur de 2,5 pouces avec la patte de fixation universelle dans le système de retenue de l'unité de 3,5 pouces.

Figure 26. Installation d'une unité de disque dur 2,5 pouces dans le système de retenue

1. Faites glisser la nouvelle unité de disque dur et le support dans la baie jusqu'à ce qu'elle s'enclenche.

Figure 27. Installation d'une unité de disque dur

1. Connectez les cables d'interface et d'alimentation à la nouvelle unité de disque dur.

Figure 28. Connexion d'une unité de disque dur SATA

Remarque: Si vous installez une unité de disque dur SAS, vous doivent raccorder les câbles d'interface et d'alimentation à l'adaptateur SAS-SATA avant de connecter l'adaptateur à l'unité de disque dur SAS.

Figure 29. Connexion d'une unité de disque dur SAS

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 59.

Installation ou remplacement du module d'activation d'une unité de disque dur

Attention : N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

Cette section fournit des instructions relatives à l'installation ou au remplacement du module d'activation d'une unité de disque dur.

Pour installer ou remplaner le module d'activation d'une unité de disque dur, procedez comme suit :

1. Mettez l'ordinateur hors tension et débranchez tous les cordons d'alimentation des prises de courant.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 32.
3. Ouvrez le crochet de retenue de la carte. Voir Figure 12 « Ouverture du crochet de retenue de la carte » à la page 34.
4. Repérez le module d'activation de l'unité de disque dur sur la carte mère. Voir « Localisation des composants sur la carte mère » à la page 12.

5. Retirez le dissipateur thermique et le bloc de ventilation pour acceder plus facilement au module d'activation de l'unité de disque dur. Voir « Remplacement du dissipateur thermique et du bloc de ventilation » à la page 54.

6. Si vous remplacez le module d'activation d'unité de disque dur, appuyez sur les deux taquets de la butée en plastique pour les rapprocher, puis soulevez le module pour le retarder de la carte mère.

Figure 30. Retrait du module d'activation de l'unité de disque dur

1. Pour installer un nouveau module d'activation d'unité de disque dur, alignez le trou du module avec la butée en plastique située sur la carte mère, puis placez le module sur le connecteur correspondantitué sur la carte mère. Appuyez sur le module d'activation d'unité de disque dur vers le bas jusqu'à ce qu'il s'enclenché.

Figure 31. Installation d'un nouveau module d'activation d'unité de disque dur

1. Réinstallé le dissipateur thermique et le bloc de ventilation. Voir « Remplacement du dissipateur thermique et du bloc de ventilation » à la page 54.
2. Fermez le crochet de retenue de la carte.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 59.

Remplacement du lecteur de cartes

Attention: N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

La presente section explique comment replacer le lecteur de cartes.

Remarque: Le lecteur de cartes n'est disponible que sur certains modèles.

Pour remplacer le lecteur de cartes, procedez comme suit :

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur. Débranchez ensuite tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 32.
3. Retirez le panneau frontal. Voir « Retrait et réinstallation du panneau frontal » à la page 33.
4. Repérez le lecteur de cartes. Voir « Localisation des composants » à la page 11.

5. Debranche le cable du lecteur de cartes du port USB avant sur la carte mère. Voir « Localisation des composants sur la carte mère » à la page 12.

6. Appuyez sur la patte de retenue de couleur bleue afin de retarder le lecteur de cartes du boitier.

Figure 32. Retrait du lecteur de cartes

1. Installé la patte de fixation du lecteur de cartes sur le côté du nouveau lecteur de cartes.

Figure 33. Installation de la patte de fixation du lecteur de cartes

1. Faites glisser le nouveau lecteur de cartes dans la baie d'unité jusqu'à ce qu'il se mette en place.

Figure 34. Installation du lecteur de cartes

1. Rebranche le cable du lecteur de cartes au port USB avant de la carte mère. Voir « Localisation des composants sur la carte mère » à la page 12.
2. Remettez le panneau frontal en place. Voir « Retrait et réinstallation du panneau frontal » à la page 33.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 59.

Remplacement de la pile

Attention : N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

L'ordinateur comporte une mémoire spéciale qui conserve la date, l'heure et les paramètres des fonctions intégrées (par exemple, les affectations des ports paralleilles). Une pile conserve ces informations actives lorsque vous mettez l'ordinateur hors tension.

La pile ne nécessite normalementaucunchargement ouaucune maintenance tout au long de sa durée de vie ; toute fois, aucune pile n'est éternelle. En cas de défaillance de la pile, la date, l'heure et les données de configuration (y compris les mots de passer) sont perdues. L'ordinateur affiche alors un message d'erreur.

Reportez-vous à la section «Pile au lithium» du manuel Consignes de sécurité et déclaration de garantie ThinkStation pour plus d'informations concernant le remplacement et la mise au rebut de la pile.

Pour remplacer la pile, précédez comme suit :

1. Mettez l'ordinateur hors tension et débranchez tous les cordons d'alimentation des prises de courant.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 32.
3. Repérez la pile. Voir « Localisation des composants sur la carte mère » à la page 12.
4. Retirez l'ancienne pile.

Figure 35. Retrait de l'ancienne pile

1. Installez une nouvelle pile.

Figure 36. Installation d'une nouvelle pile

1. Remettez le carter de l'ordinateur en place et rebranchez les cables. Voir « Fin du remplacement de composants » à la page 59.

Remarque : Lorsque l'ordinateur est mis sous tension pour la première fois après remplacement de la pile, il est possible qu'un message d'erreur s'affiche. Ceci est normal après le remplacement de la pile.

1. Mettez l'ordinateur sous tension ainsi que tous les périphériques branchés.
2. Setup Utility you permit de définir la date, l'heure, ainsi que les mots de passse. Voir Chapitre 7 « Utilisation de Setup Utility » à la page 69.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 59.

Remplacement du bloc d'alimentation électrique

Attention : N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

Cette section fournit les instructions relatives au remplacement du bloc d'alimentation.

Bien qu'il n'y ait plus de piece en mouvement dans votre ordinateur une fois le cordon d'alimentation débranché, les averissements suivants sont requis pour votre sécurité et la certification Underwriters Laboratories (UL).

ATTENTION :

Composants amovibles dangereux. N'approche pas vos doigts ou toute autre partie du corps de l'appareil.

ATTENTION :

Ne retirez jamais le cache d'un bloc d'alimentation ou d'un autre composant portant l'étiquette suivante.

Les composants portant cette étiquette contiennent une tension, un courant électrique et des niveaux d'énergie dangereux. Aucune piece ne peut être remplaçée à l'intérieur de ces composants. Si vous pensez qu'un de ces composants présente un problème, contactez un technicien de maintenance.

Pour remplacer le bloc d'alimentation, précédez comme suit :

1. Mettez l'ordinateur hors tension et débranche tous les cordons d'alimentation des prises de courant.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 32.
3. Déconnectez les cables du bloc d'alimentation électrique raccordés à la carte mère et aux unités. Voir « Localisation des composants sur la carte mère » à la page 12.

4. Dégagez les câbles du bloc d'alimentation des serre-câbles et des liens à l'intérieur du boîtier.

5. Couchez l'ordinateur sur le coto et retirez les cinq vis de fixation qui maintiennent le bloc d'alimentation électrique situées à l'arrière du boîtier.

Figure 37. Retrait des vis de fixation du bloc d'alimentation électrique

1. Abaissez le loquet du bloc d'alimentation 1. Faites glisser le bloc d'alimentation électrique vers l'avant de l'ordinateur et retirez-le du boîtier en le soulevant.

1. Vérifiez que le nouveau bloc d'alimentation électrique est lapiece de remplacement adapté.

2. Installé le nouveau bloc d'alimentation dans le boîtier en vous assurant que les orifices de vis du bloc d'alimentation sont alignés sur ceux du boîtier.

3. Remettez en place et serrez les cinq vis pour sécuriser le bloc d'alimentation électrique.

Remarque: Utilisez uniquement les vis fournies par Lenovo.

1. Rebranchez les câbles du bloc d'alimentation sur la carte mère et sur les unités.
2. Sécurisez les cables du bloc d'alimentation électrique à l'aide des serre-câbles et des liens situés à l'intérieur du boitier.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 59.

Remplacement du dissipateur thermique et du bloc de ventilation

Attention : N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

Cette section fournit les instructions relatives au remplacement du dissipateur thermique et du bloc de ventilation.

ATTENTION :

Le dissipateur thermique et le bloc de ventilation peuvent être très chauds. Mettez l'ordinateur hors tension et patientez trois à cinq minutes jusqu'àu refroidissement de l'ordinateur avant de retarder le carter.

Pour remplacer le dissipateur thermique et le bloc de ventilation, procédez comme suit :

1. Mettez l'ordinateur hors tension et débranche tous les cordons d'alimentation des prises de courant.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 32.
3. Posez l'ordinateur sur le cotoe pour acceder plus facilement a la carte mere.
4. Retirez le dissipateur thermique et le bloc de ventilation. Voir « Localisation des composants sur la carte mère » à la page 12.

5. Débranche le cable du dissipateur thermique et du bloc de ventilation du connecteur du ventilateur du microprocesseur (ce connecteur se trouve sur la carte mère). Voir « Localisation des composants sur la carte mère » à la page 12.

6. Pour-retirer les quatre vis qui fixent le dissipateur thermique et bloc de ventilation sur la carte mère, procédez comme suit :

a. Desserrez la vis 1, ensuite, retirez complètement la vis 2 et ensuite retirez la vis 1.
b. Desserrez la vis 3, ensuite, retirez complètement la vis 4 et ensuite retirez la vis 3.

Remarque : Retirez avec précaution les quatre vis de fixation de la carte mère afin d'éviter de l'endommager. Les quatre vis ne peuvent pas etre retirees du dissipateur thermique et du bloc de ventilation.

Figure 38. Retrait du dissipateur thermique et du bloc de ventilation

1. Retirez le dissipateur thermique et le bloc de ventilation de la carte mère.

Remarques :

a. Vous devrez peut-être tordre légèrement le dissipateur thermique et le bloc de ventilation pour les libérer du microprocesseur.
b. Ne touchez pas à la pâté thermique lors de la manipulation du dissipateur thermique et du bloc de ventilation.

1. Positionnez le dissipateur thermique et le bloc de ventilation de rechange sur la carte mère en veillant à aligner le quatre vis sur les trous sur la carte mère.

Remarque: Positionnez-les de sorte que le cable du dissipateur thermique et du bloc de ventilation soit face au connecteur du ventilateur du microprocesseur sur la carte mère.

1. Pour installer les quatre vis de fixation du nouveau dissipateur thermique et du bloc de ventilation, précédez comme suit : Ne serrez pas les vis autres mesure.

a. Resserrez partiellement la vis 1, ensuite, resserrez complètement la vis 2 et ensuite resserrez complètement la vis 1.

b. Resserrez partiellement la vis 3, ensuite, resserrez complètement la vis 4 et ensuite resserrez complètement la vis 3.

1. Branchez le cable du dissipateur thermique et du bloc de ventilation sur le connecteur du ventilateur du microprocesseur (ce connecteur se trouve sur la carte mère). Voir « Localisation des composants sur la carte mère » à la page 12.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 59.

Remplacement du bloc de ventilation arrêté

Attention : N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

Cette section fournit les instructions relatives au remplacement du bloc de ventilation arrêté.

Pour remplacer le bloc de ventilation arrriere, procedez comme suit :

1. Mettez l'ordinateur hors tension et débranche tous les cordons d'alimentation des prises de courant.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 32.
3. Reprez le bloc de ventilation arrriere. Voir « Localisation des composants » à la page 11.

4. Debranche le cable de bloc de ventilation arriere du connecteur d'alimentation du ventilateur arriré situé sur la carte mère. Voir « Localisation des composants sur la carte mère » à la page 12.

5. Le bloc de ventilation arrière est fixé au boîtier à l'aide de quatre supports en caoutchouc. Pour-retirer le bloc de ventilation arrière, cassez ou coupez les supports en caoutchouc, puis tirez-le doucement hors du boîtier.

Remarque : Le nouveau bloc de ventilation arrête comporte quatre nouveaux supports en caoutchouc.

Figure 39. Retrait du bloc de ventilation arrêté

1. Installé le nouveau bloc de ventilation arrêté en alignant les nouveaux supports en caoutchouc du bloc sur les trous correspondants du boîtier et encastrez les supports en caoutchouc dans les trous.

2. Tirez sur les extrémites des supports en caoutchouc jusqu'à ce que le bloc de ventilation arrêté soit maintenu en place.

Figure 40. Installation du bloc de ventilation arrêté

1. Branchez le cable de bloc de ventilation arrête au connecteur d'alimentation du ventilateur arrête situé sur la carte mère.

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 59.

Remplacement du clavier ou de la souris

Attention : N'ouvre pas l'ordinateur et ne procedede a aucune réparation avant d'avoir lu et compris les informations de la section « Consignes de sécurité » à la page v.

Cette section fournit les instructions relatives au remplacement du clavier ou de la souris.

Pour remplacer le clavier ou la souris, précédez comme suit :

1. Déconnectez le cordon de l'ancien clavier ou de l'ancienne souris de l'ordinateur.

2. Connectez un nouveau clavier ou une nouvelle souris à l'un des ports USB de l'ordinateur. En fonction de l'emplacement de connexionChoisi pour le nouveau clavier ou la nouvelle souris, voir « Localisation des connecteurs, des boutons de commande et des voyants à l'avant de l'ordinateur » à la page 8 ou « Localization des connecteurs à l'arrière de l'ordinateur » à la page 9.

Figure 41. Branchement du clavier ou de la souris USB

Etape suivante

• Pour installer un autre composant matériel, reportez-vous à la section appropriée.
• Pour terminer l'installation ou le remplacement, reportez-vous à la section « Fin du remplacement de composants » à la page 59.

Fin du remplacement de composants

Une fois tous les composants installés ou remplacés, vous devez remettre en place le carter de l'ordinateur, puis reconnectcer les cables. Selon les composants que vous avez installés ou remplacés, vous devrez peut-être confirmer la mise à jour des informations dans Setup Utility. Voir Chapitre 7 « Utilisation de Setup Utility » à la page 69.

Pour remetre en place le carter de l'ordinateur et reconnectcer les cables, procedez comme suit :

1. Vérifiez que tous les composants ont été remontés correctement et que vous n'avez pas oublé d'outils ou de vis à l'intérieur de l'ordinateur. Pour connaître l'emplacement des différents composants internes de l'ordinateur, voir la section « Localisation des composants » à la page 11.
2. Si vous avez retiré le panneau frontal, remettez-le en place.
3. Assurez-vous que les câbles sont correctement positionnés avant de réinstaller le carter. Veillez à éloigner les câbles et les cordons des charnières et des panneaux latéraux du boîtier de l'ordinateur afin d'éviter toute gène lors de la remise en place du carter.
4. Alignez le carter sur le boitier, puis fermez le carter pour verrouiller le loquet du carter.
5. Utilisez la clé pour fermer le verrou de sécurité situé sur le carter de l'ordinateur. Voir « Verrouillage du carter de l'ordinateur » à la page 26.
6. Si un cadenas est disponible, verrouillez le carter. Voir « Installation d'un cadenas » à la page 27.
7. Si un verrou avec cable intégré est disponible, verrouillez l'ordinateur. Voir « Installation d'un verrou avec cable intégré » à la page 28.
8. Rebranche les cables et les cordons d'alimentation externes. Voir « Localisation des connecteurs à l'arrête de l'ordinateur » à la page 9.
9. Pourmettreà jourvoireconfiguration,reportez-vousau Chapitre7 «Utilisationde Setup Utility » à la page69.

Remarque : Dans de nombreux pays ou régions, vous devrez returner les unités replacables par l'utilisateur CRU défectueuses à Lenovo. Des informations sont fournies à ce propos avec la CRU ou vous seront communiquées quelques jours après la réception de la CRU.

Obtention de pilotes de péripérisque

Vouss pouvez obtenir des pilotes de périphérique pour les systèmes d'exploitation qui n'ont pas eté préinstallés à l'adresse http://www.lenovo.com/support. Les fichiers readme fournis avec ces pilotes contiennent les instructions d'installation.

Chapitre 6. Informations relatives à la recupération

Le present chapitre fournit des informations sur les solutions de récepération proposées par Lenovo.

Elle est composée des rubriques suivantes :

• Création et utilisation d'un support de récapération
• Execution d'opérations de sauvegarde et de récuρération
• Utilisation de l'espace de travail Rescue and Recovery
• Création et utilisation d'un support de récapuéRATION d'urgence
• Installation ou réinstallation de pilotes de périphérique
• Résolution des incidents de récapération

Remarques :

1. Les informations de récepération de ce chapitre s'appliquent uniquement aux ordinateurs sur lesquels le programme Rescue and Recovery est installé. Si l'icone Sauvegarde et restauration avancées du programme Lenovo ThinkVantage Tools est grisée. Cela signifie que vous doivent d'abord installer manuellement le programme Rescue and Recovery avant d'activer ses fonctionnalités. Pour installer le programme Rescue and Recovery, procédez comme suit :

a. Cliquez sur Demarrer Tous les programmes Lenovo ThinkVantage Tools, puis cliquez deux fois sur Sauvegarde et restauration avancées.
b. Suivez les instructions qui s'affichent à l'écran.
c. Une fois l'installation terminée, l'icone Sauvegarde et restauration avancées est activée.

1. Vous ave le choix entre plusieurs méthodes de récepération de logiciels en cas d'incident logiciel ou matériel. Certaines méthodes varient en fonction du type de système d'exploitation installé.

2. Le produit se trouvant sur le support de récapuration ne peut être utilisé que dans les cas suivants :

3. Restauration du produit préinstallé sur votre ordinateur

4. Réinstallation du produit
5. Modification du produit via la fonction Fichiers supplémentaires

Création et utilisation d'un support de récapération

Les supports de récapération vous permettent de restaurer l'unité de disque dur aux paramètres d'usine par défaut. Les supports de récapération sont utiles lorsque vous transférrez l'ordinateur vers une autre zone, lorsque vous vendez l'ordinateur, lorsque vous le recyclez ou lorsque vous tentez de remettre l'ordinateur en état de fonctionnement une fois que toutes les autres méthodes de récapération ont échoué. Par mesure de précaution, il est donc essentiel de créé le plus rapidement possible un support de récapération.

Remarque : Les opérations que vous pouvez executer avec les supports de récapération dépendant du système d'exploitation à partir duquel ils ont été créés. Le support de récapération peut composer un support d'amorçage et un support de données. Notre licence Microsoft Windows vous permet de créé un seul support de données. Il est donc important de stocker ces supports en lieu sûr après leur création.

Creation d'un support de récapération

Cette section fournit des informations sur la création des supports de récapération.

Remarque : Sous Windows 7, vous pouvez creator des supports de récapération à l'aide de disques ou d'unités de stockage USB externes.

Pour creer des supports de recupération sur le système d'exploitation Windows 7, cliquez sur Demarrer Tous les programmes Lenovo ThinkVantage Tools Disques Factory Recovery. Suivez ensuite les instructions qui s'afficient.

Utilisation d'un support de récapération

Cette section fournit des informations sur l'utilisation des supports de récapération.

Sous Windows 7, you pouvez utiliser les supports de récapération pour restaurer le contenu de l'unité de disque dur aux paramètres d'usage par défaut. Vous pouvez également utiliser les supports de récapération pour remettre l'ordinateur en état de fonctionnement lorsqu'toutes autres méthodes de récapération de l'unité de disque dur ont échoué.

Attention : Lorsque you utilisez des supports de recupération pour restaurer le contenu du disque dur aux paramêtres d'usine par défaut, tous les fichiers situés sur l'unité de disque dur sont supprimés et remplacés par les fichiers des paramêtres d'usine par défaut.

Pour utiliser les supports de récupérations sous Windows 7, procédez comme suit :

1. En fonction du type de support de récapération, connectez le support d'amorçage (clé mémoire ou autre péripérique de stockage USB) à l'ordinateur, ou inséréz le disque d'amorçage dans l'unité de disque optique.
2. Appuyez sur la touche F12 et relâchéz-la plusieurs fois de suite lorsque vous mettez l'ordinateur sous tension. Lorsque la fenêtre Please select boot device (Sélectionnéz l'unité d'amortçage) s'ouvre, relâchéz la touche F12.
3. Sélectionnez l'unité d'amortage souhaitée, puis appuyez sur la touche Entrée. Le processus de restauration commence.
4. Suívez les instructions à l'écran pour exécuter cette opération.

Remarque : Une fois l'unité de disque dur de votre ordinateur restaurée aux paramètres d'usine par défaut, il vous faudra peut-être réinstaller certains pilotes de périhérique. Voir « Réinstallation de pilotes de périhérique » à la page 67.

Exécution d'opérations de sauvégarde et de récapération

Le programme Rescue and Recovery permet de sauvegarder le contenu intégral de votre unité de disque dur, notamment votre système d'exploitation, vos fichiers de données, vos programmes logiciels et vos paramétres salariels. Vous pouvez indiquer l'endetroit où le programme Rescue and Recovery devra stocker la sauvegarde :

• Dans une zone protégée de l'unité de disque dur
• Sur l'unité de disque dur seconde si une deuxième unité de ce type est installée sur votre ordinateur
• Sur une unité de disque dur USB externe connectée
• Sur une unité réseau
• Sur des disques inscrptibles (pour cela, vous devez dispose d'une unité de disque optique inscrptible)

Une fois que vous avez sauvégardié le contenu de l'unité de disque dur, vous pouze restaurer la totalité du contenu de cette unité, restaurer uniquement les fichiers sélectionnés, ou encore ne restaurer que le système d'exploitation Windows et les applications en conservant les autres données sur l'unité de disque dur.

Opération de sauvegarde

Cette section explique comment effectuer une opération de sauvegarde à l'aide de Rescue and Recovery.

Pour effectuer une opération de sauvégarde sous Windows 7 en utilisant Rescue and Recovery, précédez comme suit :

1. Depuis le bureau Windows, cliquez sur Demarrer Tous les programmes Lenovo ThinkVantage Tools Sauvegarde et restauration avancées. Le programme Rescue and Recovery s'ouvre.
2. Dans la fenêtre principale de Rescue and Recovery, cliquez sur la flèche Lancement de Rescue and Recovery avancé.
3. Cliquez sur Sauvegarde de l'unité de disque dur et seLECTIONnez les options de l'opération de sauvegarde. Ensuite, suivez les instructions à l'écran pour executer l'opération de sauvegarde.

Opération de récapuration

Cette section explique comment effectuer une opération de récuption à l'aide de Rescue and Recovery.

Pour effectuer une opération de récapération sous Windows 7 à partir du programme Rescue and Recovery, procédez comme suit :

1. Depuis le bureau Windows, cliquez sur Demarrer Tous les programmes Lenovo ThinkVantage Tools Sauvegarde et restauration avancées. Le programme Rescue and Recovery s'ouvre.
2. Dans la fenêtre principale de Rescue and Recovery, cliquez sur la flèche Lancement de Rescue and Recovery avancé.
3. Cliquez sur l'icone Restaurer le système à partir d'une sauvegarde.
4. Suívez les instructions à l'écran pour exécuter l'opération de récapération.

Pour plus d'informations sur l'exécution d'une opération de récuption à partir de l'espace de travail Rescue and Recovery, voir « Utilisation de l'espace de travail Rescue and Recovery » à la page 63.

Utilisation de l'espace de travail Rescue and Recovery

L'espace de travail Rescue and Recovery resides dans une zone protégée et cachée de l'unité de disque dur qui fonctionne independamment du système d'exploitation Windows. Vous pouvez ainsi effectuer des opérations de récapération même si vous ne parvenez pas à démarrer le système d'exploitation Windows. Vous pouvez alors effectuer la récapération à partir de l'espace de travail Rescue and Recovery :

• Récupération de fichiers à partir de l'unité de disque dur ou d'une sauvégarde : L'espace de travail Rescue and Recovery you permit de localiser des fichiers sur le disque dur et de les transférer vers une unité réseau ou vers un autre support enregistrable tel qu'un périphérique USB ou un disque. Cette solution est disponible même si vous n'avez pas sauvégarde vos fichiers ou si des modifications ont été apportées aux fichiers depuis la dernière opération de sauvégarde. Vous pouvez également recupérer des fichiers individuels à partir d'une sauvégarde Rescue and Recovery située sur votre unité de disque dur locale, sur un périphérique USB ou sur une unité réseau.
• Restauration de l'unité de disque dur à partir d'une sauvégarde Rescue and Recovery : Si vous avez sauvégardé l'unité de disque dur à l'aide de Rescue and Recovery, vous pouvez la restaurer à partir d'une sauvégarde Rescue and Recovery même si vous ne parvenez pas à démarrer le système d'exploitation Windows.
• Restauration de l'unité de disque dur aux paramètres d'usine par défaut : L'espace de travail Rescue and Recovery permet de restaurer l'intégralité du contenu de l'unité de disque dur aux paramètres d'usine par défaut. Si vous unité de disque dur comporte plusieurs partitions, vous avez la possibilité de restaurer la partition C: en laissant toutes les autres partitions intactes. L'espace de travail Rescue and Recovery fonctionnant indépendamment du système d'exploitation Windows, vous pouvez restaurer l'unité de disque dur aux paramètres d'usine par défaut même si vous ne parvenez pas à démarrer le système d'exploitation Windows.

Attention: Si vous restaurez l'unité de disque dur à partir d'une sauvégarde Rescue and Recovery ou si vous restaurez ses paramètres d'usine par défaut, tous les fichiers se trouvant sur la partition principale (généralement, l'unité C:) sont supprimés au cours de la procédure. Si possible, effectuez des copies des fichiers importants. Si vous ne parvenez pas à démarrer le système d'exploitation Windows, vous pouvez utiliser la fonction de récapération de fichiers de l'espace de travail Rescue and Recovery pour copier les fichiers de l'unité de disque dur vers un autre support.

Pour démarrer l'espace de travail Rescue and Recovery, procédez comme suit :

1. Vérifiez que l'ordinateur est hors tension.
2. Mettez l'ordinateur sous tension. Lorsque le logo s'affiche à l'écran, appuyez sur Entrée, puis appuyez sur F11 pour acceder à l'espace de travail Rescue and Recovery.
3. Si vous avez defini un mot de passer Rescue and Recovery, tape le mot de passer lorsque vous y etes invite. Au bout d'un court instant, l'espace de travail Rescue and Recovery s'ouvre.

Remarque: Si I'espace de travail ne s'ouvre pas, voir « Résolution des incidents de récapération » à la page 67.

1. Effectuez l'une des opérations suivantes :

2. Pour récapérer des fichiers à partir de l'unité de disque dur, cliquez sur Récupération de fichiers, puis suivez les instructions qui s'affichent à l'écran.

3. Pour restaurer l'unité de disque dur à partir d'une sauvégarde Rescue and Recovery ou pour rétablier ses paramètres d'utilne par défaut, cliquez sur Restauration complète, puis suivez les instructions qui s'affichent.

Pour plus d'informations sur les fonctions de l'espace de travail Rescue and Recovery, cliquez sur Aide.

Remarque : Une fois l'unité de disque dur restaurée aux paramètres d'usine par défaut, il vous faudra peut-être réinstaller certains pilotes de péripérisque. Voir « Réinstallation de pilotes de péripérisque » à la page 67.

Creation et utilisation d'un support de récapération d'urgence

Grêc à un support de récepération d'urgence, tel qu'un disque ou une unité de disque dur USB, vous pouvez effectuer une récepération à la suite d'incidents empêchant d'acceder à l'espace de travail Rescue and Recovery sur l'unité de disque dur.

Remarques :

1. Les opérations de récuppération que vous pouze effectuer à l'aide d'un support de récuppération d'urgence dépendant du système d'exploitation.
2. Le disque de récapération d'urgence peut être amortcé à partir de n'importe quel type d'unité de disque optique.

Creation d'un support de récapération

Cette section fournit des informations sur la création d'un support de récapération.

Pour creator un support de récapuration d'urgence sous Windows 7, procédez comme suit :

1. Depuis le bureau Windows, cliquez sur Demarrer Tous les programmes Lenovo ThinkVantage Tools Sauvegarde et restauration avances. Le programme Rescue and Recovery s'ouvre.
2. Dans la fenêtre principale de Rescue and Recovery, cliquez sur la flèche Lancement de Rescue and Recovery avancé.

3. Cliquez sur l'icône Création d'un support de récepération. La fenêtre Création d'un support Rescue and Recovery s'ouvre.

4. Dans la zone Support de récapération d'urgence, Sélectionnez le type de support de récapération d'urgence que vous souhaitez créé. Vous pouvez créé un support de récapération à l'aide d'un disque, d'une unité de disque dur USB ou d'une unité de disque dur interne seconde.

5. Cliquez sur OK et suivez les instructions à l'écran pour creer un support de récapération.

Utilisation d'un support de récapération d'urgence

La présente section explique comment utiliser le support de récapération d'urgence créé.

• Si vous avez créé un support de récapération à l'aide d'un disque, procédez comme suit pour utiliser le support de récapération ;

• Mettez votre ordinateur hors tension.

• Appuyez sur la touche F12 et relâchéz-la plusieurs fois de suite lorsque vous mettez l'ordinateur sous tension. Lorsque la fenêtre Please select boot device ( Sélectionnez l'unité d'amorçage) s'ouvre, relâchéz la touche F12.

• Sélectionnez alors l'unité de disque optique de votrechoix comme première unité d'amorçage. Ensuite,insérez le disque de récepération dans l'unité de disque optique et appuyez sur Entrée. Le support de récepération démarre.

• Si vous avez créé un support de récapucération à l'aide d'une unité de disque dur USB, procédez comme suit pour utiliser le support de récapucération ;

• Connectez l'unité de disque dur USB à un des ports USB disponibles sur l'ordinateur.

• Appuyez sur la touche F12 et relâchéz-la plusieurs fois de suite lorsque vous mettez l'ordinateur sous tension. Lorsque la fenêtre Please select boot device (Sélectionnez l'unité d'amorçage) s'ouvre, relâchéz la touche F12.
• Sélectionnez alors l'unité de disque dur USB comme première unité d'amorçage et appuyez sur Entrée. Le support de récapération démarre.

Lorsque le support de récapération démarre, l'espace de travail Rescue and Recovery s'affiche. Les informations d'aide relatives à chaque fonction sont disponibles à partir de l'espace de travail Rescue and Recovery. Suivez les instructions pour terminer le processus de récapération.

Réinstallation d'applications et de pilotes de péripérisque préinstallés

Votre ordinateur compeote des fonctions permettant de reinstaller des applications et des pilotes de pérophérique préinstallés.

Réinstallation d'applications préinstallées

Cette section contient des instructions pour la réinstallation d'applications préinstallées.

Pour réinstaller les applications préinstallées sélectionnées sur votre ordinateur Lenovo, procédez comme suit :

1. Mettez l'ordinateur sous tension.
2. Accédez au repertoire C: \SWT0OLS.
3. Ouvrez le dossier apps. Ce dossier contient plusieurs sous-dossiers nommés d'après les diverses applications installées sur l'ordinateur.
4. Ouvrez le sous-dossier de l'application voulue.
5. Dans le sous-dossier de l'application, recherche un fichier SETUP.EXE ou d'autres fichiers EXE correspondant à une installation. Cliquez deux fois sur le fichier, puis suivez les instructions qui s'affichent pour effectuer l'installation.

Réinstallation de pilotes de périhérique préinstallés

Cette section contient des instructions pour la réinstallation de pilotes de pérophériques préinstallés.

Attention : Lorsque vous réinstallez des pilotes de pérophérique, vous modifier la configuration en cours de l'ordinateur. Ne réinstallez des pilotes de pérophérique que si c'est nécessaire pour corriger un incident sur votre ordinateur.

Pour réinstaller le pilote d'un périphérique préinstallé en usine, procédez comme suit :

1. Mettez l'ordinateur sous tension.
2. Accedez au repertoire C:\SWT0OLS.
3. Ouvrez le dossier DRIVERS. Celui-ci comporte plusieurs sous-dossiers correspondant aux différents péripériques installés sur votre ordinateur tels que AUDIO ou VIDEO.
4. Ouvrez le sous-dossier approprié.

5. Effectuez l'une des opérations suivantes :

6. Dans le sous-dossier du périphérique, localisez le fichier SETUP.exe. Cliquez deux fois sur le fichier, puis suivez les instructions qui s'affichent pour effectuer l'installation.

7. Dans le sous-dossier concerné, localisez le fichier intitulé README.txt ou un autre fichier de type .txt. Le nom du fichier comporte parfois le nom du système d'exploitation (par exemple, WIN98.txt). Le fichier TXT contient des informations relatives à l'installation du pilote de péripérisque. Suivez les instructions pour terminer l'installation.
8. Si le sous-dossier de l'unité contient un fjichier portant l'extension .inf et que vous souhaitez installer le pilote de péripérisque à l'aide de ce fjichier, reportez-vous au système d'informations Windows Aide et Support pour obtenir des informations détaillées sur le processus d'installation du pilote.

Remarque: Si vous avez besoin de pilotes de periphérique mis a jour, reportez-vous à la section « Obtention des derniers pilotes de periphérique pour votre ordinateur » à la page 85 pour plus d'informations.

Réinstallation de logiciels

En cas de dysfonctionnement d'un logiciel installé sur votre ordinateur, il est possible que vous deviez le supprimer et le réinstaller. La réinstallation écrase les fichiers de programme existants et permet généralement de résoudre les incidents que vous rencontres avec ce programme.

Pour supprimer un programme de votre système, reportez-vous à l'aide de Microsoft Windows pour des instructions détaillées.

Pour réinstaller le programme, procédez comme suit :

Remarque: La méthode utilisée pour réinstaller un programme varie en fonction des logiciels.
Reportez-vous à la documentation du logiciel pour savoir si certaines opérations spéciales sont requises.

• Pour réinstaller la plupart des programmes courants sur votre système, consultez l'aide de Microsoft Windows pour plus d'informations.

• Pour réinstaller des programmes d'application sélectionnés qui ont été préinstallés par Lenovo, procédez comme suit :

• Mettez l'ordinateur sous tension.

• Accedez au repertoire C: \SWT0OLS.
• Ouvrez le dossier APPS. Ce dossier contient plusieurs sous-dossiers nommés d'après les diverses applications installées sur l'ordinateur.

• Ouvrez le sous-dossier de l'application voulue.

• Dans le sous-dossier de l'application, recherche un fjichier SETUP.EXE ou d'autres fjichiers EXE correspondant à une installation. Cliquez deux fois sur le fjichier, puis suivez les instructions qui s'affichent pour effectuer l'installation.

Réinstallation de pilotes de péripérique

Pour réinstaller le pilote de périphérique d'une option que vous avez installée, reportez-vous à la documentation fournie avec l'option.

Lorsque you reinstallez des pilotes de periphérique, you modifier la configuration en cours de l'ordinateur. Ne réinstallez des pilotes de periphérique que si c'est nécessaire pour corriger un incident sur votre ordinateur.

Pour plus d'informations sur la réinstallation des pilotes de péripérisque fournis avec votre ordinateur, voir « Réinstallation d'applications et de pilotes de péripérisque préinstallés » à la page 65.

Résolution des incidents de récapération

Si vous ne pouvez pas acceder à l'espace de travail Rescue and Recovery ou à l'environnement Windows, effectuez l'une des opérations suivantes :

Utilisez un support de récapération pour démarrer l'espace de travail Rescue and Recovery. Voir « Création et utilisation d'un support de récapération d'urgence » à la page 64.
- Utilisez des supports de récapération si toutes les autres méthodes de récapération ont échoué et que vous avez besoin de restaurer l'unité de disque dur à son état de sortie d'usine. Voir « Création etutilisation d'un support de récapération » à la page 61.

Remarque : Si vous ne parvenez pas à acceder à l'espace de travail Rescue and Recovery ou à l'environnement Windows à partir d'un support de récapération d'urgence ou de supports de récapération, vous n'avez peut-être pas définir l'unité de récapération (une unité de disque dur interne, un disque, une unité de disque dur USB ou tout autre péripérisque externe) en tant que première unité d'amorçage dans la séquence des unités d'amorçage. Vérifiéz d'abord que le péripérisque de récapération est définis dans Setup Utility comme première unité d'amorçage dans la séquence des unités d'amorçage. Pour plus d'informations sur la modification ponctuelle ou permanente de la séquence d'amorçage, voir « Sélection d'une unité d'amorçage » à la page 72. Pour plus d'informations sur Setup Utility, voir Chapitre 7 « Utilisation de Setup Utility » à la page 69.

Par mesure de précaution, il est primordial de créé des que possible un support de récapération d'urgence et un support de récapération, et de les conserver en lieu sur pour toute utilisation ultérieure.

Chapitre 7. Utilisation de Setup Utility

Setup Utility permit de visualiser et de modifier les paramètres de configuration de l'ordinateur quel que soit le système d'exploitation utilisé. Il est cependant possible que les paramètres du programme remplacent les paramètres similaires de Setup Utility.

Démarrage de Setup Utility

Pour démarrer Setup Utility, procédez comme suit :

1. Vérifiez que l'ordinateur est hors tension.
2. Appuyez sur la touche F1 et relâchéz-la plusieurs fois de suite lorsque vous mettez l'ordinateur sous tension. Lorsque plusieurs signaux sonores sont émis ou lorsque le logo s'affiche, relâchéz la touche F1.

Remarque: Si un Power-On Password ou un Administrator Password a eté défini, le menu de Setup Utility ne s'affichera pas tant que vous n'aurez pas entre ce mot de passer. Pour plus d'informations, voir « Utilisation de mots de passer » à la page 69.

Lorsque le POST détecte que l'unité de disque dur a été retiree de votre ordinateur ou que la taille du module de mémoire a diminué, un message d'erreur s'affiche vous demandant de proceder comme suit :

• Appuyez sur F1 pour acceder à Setup Utility.
  Remarque : Une fois dans le programme Setup Utility, selectionnez l'option Save Changes and Exit située en bas de l'écran. Le message d'erreur n'est alors plus affchéé.
• Appuyez sur F2 pour ignorer le message d'erreur et vous connecter au système d'exploitation.

Affichage et modification de paramètres

Le menu de Setup Utility répertorie les différents éléments de la configuration du système. Pour visualiser ou modifier les paramètres, lancez Setup Utility. Voir « Démarriage de Setup Utility » à la page 69. Suívez ensuite les instructions qui s'affichent.

Pour naviguer entre les différentes options de menu du BIOS, vous pouze utiliser le clavier ou la souris. Les touches nécessaires à l'exécution des différentes tâches sont affichées en bas de chaque écran.

Utilisation de mots de passer

Setup Utility permit de définir des mots de passer afin d'empêcher tout accès non autorisé à votre ordinateur et à vos données. Les types de mot de passer suivants sont disponibles :

• Power-On Password
• Administrator Password
• Hard Disk Password

Il n'est pas nécessaire de définir l'un ou l'autre de ces mots de passer pour utiliser l'ordinateur. Cependant, l'utilisation de mots de passer améliore la sécurité informatique. Si vous decidez d'en définir un, lisez les sections ci-après.

Remarques concernant les mots de passer

Un mot de passer peut se composer de 64 caractères alphanumériques dans l'ordre de votrechioix. Pour des raisons de sécurité, il est recommandé d'utiliser un mot de passer «renforcé» ne pouvant pas'être facilement deviné. Pour définir un mot de passer «renforcé», respectez les instructions suivantes :

• Composer un mot de passer contenant au moins huit caractères.
• Insérer au moins un caractère alphabetique et un caractère numérique.
• Les mots de passer de Setup Utility et de l'unité de disque dur ne tiennent pas compte de la différence entre majuscules et minuscules.
  Il ne reprend ni votre nom ni votre nom d'utilisateur.
• Il ne reprend pas un mot ou un nom usuel.
• Il est très différent de vos mots de passerces precedents.

Power-On Password

Lorsqu'un Power-On Password est défini, vous étes invité à entrer le mot de passer validate à chaque mise sous tension de l'ordinaireur. L'ordinaireur ne peut être utilisé tant que le mot de passer valide n'a pas eté entrez.

La définition d'un Administrator Password dissuade les utilisateurs non autorisés de modifier des paramètres de configuration. Si vous étés responsable de la gestion des paramètres de configuration de plusieurs ordinateurs, il peut être utile de définir un Administrator Password.

Lorsqu'un Administrator Password est défini, vous âtes invite à entrer le mot de passer valide chaque fois que vous essayez d'acceder au programme Setup Utility. Setup Utility ne peut pas être utilisé tant que le mot de passer valide n'a pas été entrez.

Si le Power-On Password et l'Administrator Password sont tous deux définis, vous pouvez taper l'un ou l'autre. Cependant, pour modifier les paramètres de configuration, vous doivent utiliser votre Administrator Password.

Hard Disk Password

La définition d'un Hard Disk Password dur empêche l'accès non autorisé aux données du disque dur. Lorsqu'un Hard Disk Password est défini, vous étés invite à entrer le mot de passerve valide chaque fois que vous essayez d'acceder au disque dur.

Remarques :

• Un Hard Disk Password permit de proteger les données contues sur le disque dur meme lorsque l'unité de disque dur est retiree de I'ordinateur et installee sur une autre machine.
• En cas d'oublu du Hard Disk Password, vous ne pouvez plus réinitialiser ce mot de passer ni récapuérer les données contenues sur le disque dur.

Définition, modification et suppression d'un mot de passage

Pour définir, modifier ou supprimer un mot de passer, procédez comme suit :

1. Démarrez Setup Utility. Voir « Démarrage de Setup Utility » à la page 69.
2. Dans le menu principal de Setup Utility, Sélectionnez Security.

3. En fonction du type de mot de passer, Sélectionnez Set Power-On Password, Set Administrator Password ou Hard Disk Password.

4. Suivez les instructions qui s'affichent sur le côté droit de l'écran pour définir, modifier ou supprimer un mot de passer.

Remarque : Un mot de passer peut se composer de 64 caractères alphanumériques dans l'ordre de votrechoix. Pour plus d'informations, voir « Remarques concernant les mots de passer » à la page 70.

Effacement des mots de passer perdus ou oubliés (à l'aide du cavalier CMOS)

La presente section fournit des instructions concernant l'effacement des mots de passer perdus ou oublés, tels qu'un mot de passer utiliser.

Pour effacer un mot de passer perdu ou oublie, procedez comme suit :

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur. Débranchez ensuite tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 32.
3. Identifiez le cavalier CMOS d'effacement/de reprise se trouvant sur la carte mère. Voir « Localisation des composants sur la carte mère » à la page 12.
4. Faites passer le cavalier de la position par défaut (broches 1 et 2) à la position de maintenance (broches 2 et 3).
5. Remettez le carter de l'ordinateur en place et branchez le cordon d'alimentation. Voir « Fin du remplacement de composants » à la page 59.
6. Allumez l'ordinateur et laissez-le sous tension pendant environ 10 secondes. Mettez ensuite l'ordinateur hors tension en maintainant enforcé le bouton d'alimentation pendant cinq secondes.
7. Repétez les étapes 1 à 2.
8. Remettez le cavalier d'effacement CMOS/récapération sur la position par défaut (broches 1 et 2).
9. Remettez le carter de l'ordinateur en place et branchez le cordon d'alimentation. Voir « Fin du remplacement de composants » à la page 59.

Activation ou désactivation d'une unité

La presente section fournit des informations sur la façon d'activer ou de désactiver l'accès utilisateur aux péripériques suivants :

USB Configuration

Cette option permet d'activer ou de désactiver un port USB. Lorsqu'un port USB est désactivé, l'unité connectée à ce port ne peut plus être utilisée.

SATA Configuration

Utilisez cette option pour activer ou désactiver un connecteur SATA ou un connecteur SATA externe.

Pour activer ou désactiver une unité, procédez comme suit :

1. Démarrez Setup Utility. Voir « Démarriage de Setup Utility » à la page 69.

2. En fonction de l'unité que vous souhaitez activer ou désactiver, exécutez l'une des opérations suivantes :

3. A partir du menu principal du programme Setup Utility, Sélectionnez Devices South Bridge USB Configuration pour activer ou désactiver un périhérique USB.

4. A partir du menu principal du programme Setup Utility, Sélectionnez Advanced SATA Configuration pour activer ou désactiver un périhérique SATA interne ou externe.

5. Sélectionnez les paramètres de votre choix et appuyez sur Entrée.

6. Appuyez sur la touche F10 pour enregistrer les modifications et quitter Setup Utility. Voir « Sortie de l'utilitaire de configuration » à la page 73.

Sélection d'une unité d'amorçage

Si vous ordinateur ne démarre pas comme prévu à partir d'un disque ou d'une unité de disque dur, utilisez l'une des procédures suivantes pour sélectionner une unité d'amorçage.

Sélection d'une unité d'amortège temporaire

Utilisez cette procédure pour sélectionner une unité d'amorçage-temporaire.

Remarque : Tous les disques et les unités de disque dur ne sont pasforcément amorcables.

1. Mettez votre ordinateur hors tension.
2. Appuyez sur la touche F12 et relâchéz-la plusieurs fois de suite lorsqu'vous mettez l'ordinateur sous tension. Lorsque la fenêtre Please select boot device s'affiche, appuyez sur la touche F12.
3. Sélectionnez l'unité d'amorçage souhaïée, puis appuyez sur la touche Entrée. L'ordinateur demarrera à partir de l'unité sélectionnée.

Remarque: La selection d'une unité d'amorçage dans la fenêtre Please select boot device ( Sélectionnez l'unité d'amorçage) ne modifie pas de façon permanente la série d'amorçage.

Sélection ou modification de la série d'amorçage

Pour visualiser ou modifier de façon définitive la série d'amorce configurée, procédez comme suit :

1. Démarrez Setup Utility. Voir « Démarriage de Setup Utility » à la page 69.
2. Dans le menu principal de Setup Utility, Sélectionnez Startup.
3. Sélectionnez les unités pour Primary Startup Sequence, Automatic Startup Sequence et Error Startup Sequence. Lisez les informations qui s'affichent dans la partie droite de l'écran.
4. Appuyez sur la touche F10 pour enregistrer les modifications et quitter Setup Utility. Voir « Sortie de l'utilitaire de configuration » à la page 73.

Activation du mode de conformité ErP et Deep Sx

Voupouezactiver mode de conformiteErPetDeepSxvia le menu Devices dansleprogramme Setup Utility pour réduire la consommation d'electricité lorsquveutre ordinateur est en mode veille ou inactif.

Pour activer le mode de conformité ErP et Deep Sx dans le programme Setup Utility, procédez comme suit :

1. Démarrez Setup Utility. Voir « Démarriage de Setup Utility » à la page 69.
2. Dans le menu principal du programme Setup Utility, Sélectionnez Devices → South Bridge.
3. Sélectionnez Deep Sx, puis appuyez sur Entrée.
4. Sélectionnez Enabled in S4 and S5, puis appuyez sur Entrée.
5. Appuyez sur la touche F10 pour enregistrer les modifications et quitter Setup Utility. Lorsque vous y étes invite, appuyez sur Entrée pour confirmer la sortie.

Remarque : Lorsque le mode de conformité ErP et Deep Sx est activé, vous pouvez sortir du mode veille automatique en procédant comme suit :

• Sélection de l'interrupteur d'alimentation
• Activation de la fonction de réveil en cas d'alarme

La fonction de réveil en cas d'alarme permet à votre ordinateur de sortir du mode veille automatique à une heures définie. Pour activer la fonction de réveil en cas d'alarme, procédez comme suit :

1. Démarrez Setup Utility.
2. Dans le menu principal du programme Setup Utility, Sélectionnez Power → Automatic Power On et appuyez sur Entrée.
3. Sélectionnez Wake Up on Alarm et appuyez sur Entrée. Suivez ensuite les instructions qui s'affichent à l'écran.

4. Appuyez sur la touche F10 pour enregistrer les modifications et quitter Setup Utility. Lorsque vous y étes invite, appuyez sur Entrée pour confirmer la sortie.

5. Activation de la fonction après coupure de courant

La fonction après coupure de courant permet à votre ordinateur de sortir du mode veille automatique lorsque l'alimentation est rétablie après une panne d'électricité. Pour activer la fonction après perte de courant, procédez comme suit :

1. Démarrez Setup Utility.
2. Dans le menu principal du programme Setup Utility, Sélectionnez Power → After Power Loss et appuyez sur Entrée.
3. Sélectionnez Power On et appuyez sur Entrée.
4. Appuyez sur la touche F10 pour enregistrer les modifications et quitter Setup Utility. Lorsque vous y étes invité, appuyez sur Entrée pour confirmer la sortie.

Sortie de l'utilitaire de configuration

Une fois les paramètres affichés ou modifiés, appuyez sur Echap pour returner au menu principal de Setup Utility. Vous devrez peut-être appuyer plusieurs fois sur cette touche. Effectuez l'une des opérations suivantes :

• Si vous souhaitez sauvegarder les nouveaux paramètres, appuyez sur la touche F10 pour enregistrer les modifications et quitter Setup Utility.
• Si vous ne souhaitez pas enregistrer les nouveaux paramètres, Sélectionnez Exit → Discard Changes and Exit, puis appuyez sur Entrée. Lorsque la fenêtre Reset Without Saving s'affiche, Sélectionnez Yes, puis appuyez sur Entrée pour quitter le programme Setup Utility.
  Si you souhaitez rétablir les paramètres par défaut, appuyez sur la touche F9 pour charger les paramètres par défaut, puis appuyez sur la touche F10 pour enregistrer et quitter le programme Setup Utility.

Chapitre 8. Configuration RAID

Ce chapitre fournit des instructions concernant l'installation d'unités de disque dur et la configuration de la technologie RAID (Redundant Array of Independent Disks) pour cet ordinateur. Selon cette modèle d'ordinateur, le RAID peut être activé par le biais de l'utilitaire Rapid Store Technology enterprise (RSTe) d'Intel ou de configuration LSI MegaRAID BIOS.

Remarque : Les informations continues dans ce chapitre concernant la technologie RAID ne s'appliquent qu'a l'environnement Windows. Pour plus d'informations concernant la configuration RAID d'un environnement Linux, contactez le fournisseur de votre logiciel Linux.

Il traite des sujets suivants :

• « Configuration du RAID avec Intel RSTe » à la page 75
• « Configuration RAID rapide à l'aide de l'utilitaire de configuration BIOS MegaRAID de LSI » à la page 78

Configuration du RAID avec Intel RSTe

Si vous ordinateur est livré avec RSTe Intel, vous pouvez vous reporter aux sections ci-dessous pour configurer le RAID avec Intel RSTe.

La presente section fournit des informations sur les sujets suivants :

• « Installation d'unités de disque dur SATA ou SAS » à la page 75
• « Configuration de la fonctionnalité SATA ou SAS RAID avec l'utilitaire de configuration Intel RSTe » à la page 76

Installation d'unités de disque dur SATA ou SAS

Assurez-vous que votre ordinateur dispose du nombre minimum d'unités de disque dur SATA ou SAS pour les niveaux de RAID pris en charge, comme suit :

• RAID de niveau 0 - Grappe de disques avec agrégat par segment

• Un groupe d'unités de disque dur RAID de niveau 0 composé d'au moins deux unités de disque dur

• Tailles de segment prises en charge : 4 Ko, 8 Ko, 16 Ko, 32 Ko, 64 Ko ou 128 Ko

• Meilleures performances sans tolération aux pannes

• RAID de niveau 1 - Grappe de disques en miroir

• Un groupe d'unités de disque dur RAID de niveau 1 composé de deux unités de disque dur

• Meilleures performances en lecture et redondance totale

• RAID de niveau 5 - Grappe de disques à segments de niveau bloc à parité répartie

• Un groupe d'unités de disque dur RAID de niveau 5 composé d'au moins trois unités de disque dur

• Tailles de segment prises en charge : 4 Ko, 8 Ko, 16 Ko, 32 Ko ou 64 Ko
• Meilleures performances et tolération aux pannes
  Le RAID de niveau 5 créé à l'aide de l'utilitaire Intel RSTe ne prend en charge que les unités de disque dur SATA

Vérifiez que le module d'activation d'unité de disque dur approprié est installé sur votre ordinateur :

• Si zéro à trois unités de disque dur ou unités SSD SATA sont installées, aucun module d'activation d'unité de disque dur n'est nécessaire.

• Si vous installez une unité de disque dur SAS, le module d'activation d'unité de disque dur SAS (une à trois unités) est nécessaire.

Pour plus d'informations sur le module d'activation d'unité de disque dur, reportez-vous à la section « Installation ou remplacement du module d'activation d'une unité de disque dur » à la page 46.

Configuration de la fonctionnalité SATA ou SAS RAID avec l'utilitaire de configuration Intel RSTe

Cette section déscrit les informations relatives à la configuration de la fonctionnalité SATA ou SAS RAID à l'aide de l'utilitaire de configuration Intel RSTe.

Remarque: L'utilitaire de configuration Intel RSTe part du principe que vous ordinateur est équipé de plusieurs unités de disque dur. Par conséquent, si une seule unité de disque dur est installée sur votre ordinateur, les informations suivantes ne sont pas applicables.

La presente section fournit des informations sur les sujets suivants :

• « Accès à l'utilitaire de configuration Intel RSTe » à la page 76
• « Création de volumes RAID à l'aide de l'utilitaire de configuration Intel RSTe » à la page 76
• « Suppression de volumes RAID à l'aide de l'utilitaire de configuration Intel RSTe » à la page 77
• « Réinitialisation des unités de disque dur sur le mode non-RAID » à la page 77

Accès à l'utilitaire de configuration Intel RSTe

La presente section explique comment acceder à l'utilitaire de configuration Intel RSTe.

Pendant le démarrage de l'ordinateur, suivez les instructions à l'écran. Appuyez sur Ctrl+I pour acceder à l'utilitaire de configuration Intel RSTe.

Les quatre options suivantes s'affichent une fois que vous etes dans l'utilitaire de configuration Intel RSTe.

Appuyez sur les flèches haut et bas pour sélectionner une option. Appuyez sur Entrée pour accéder au menu sélectionné. Appuyez sur Echap pour quitter l'utilitaire de configuration Intel RSTe, ou sélectionnez Exit et appuyez sur Entrée pour quitter l'utilitaire.

Creation de volumes RAID à l'aide de l'utilitaire de configuration Intel RSTe

La presente section explique comment utiliser l'utilitaire de configuration Intel RSTe pour creer des volumes RAID.

Pour creer un volume RAID, procedez comme suit :

1. Accédez à l'utilitaire de configuration Intel RSTe. Voir « Accès à l'utilitaire de configuration Intel RSTe » à la page 76.
2. A l'aide des flèches haut et bas, Sélectionnez Create RAID Volume et appuyez sur Entrée pour afficher la fenêtre CREATE VOLUME MENU.
3. Les cinq options suivantes s'affichent. Appuyez sur les flèches haut et bas pour sélectionner une option. Une fois que vous avez configuré une option, appuyez sur la touche Tab ou Entrée pour passer à l'option suivante.

a. Name : Nom du volume. Vous pouvez utiliser le nom par défaut ou entraun un nom de votreCHOIX.
b. RAID Level : Vous pouvez modifier ce niveau RAID comme suit :

RAID Level 0
RAID Level 1
- RAID Level 5 (non pris en charge par les unités de disque dur SATA lorsque le module d'activation d'unité de disque dur SAS est installé)

c. Disks : Appuyez sur Entrée pour acceder à la fenêtre de SELECT DISKS MENU. Suivez les instructions au bas du menu pour selectionner des unités de disque dur, puis appuyez sur Entrée pour terminer la configuration.
d. Strip Size : Appuyez sur les flèches haut et bas pour sélectionner une taille de segment.
e. Capacity : Spécifiez la capacité du volume RAID. Le volume RAID par défaut est la valeur la plus élevé.

1. Appuyez sur Entrée pour terminer la configuration des cinq options. A l'invite, appuyez sur Y pour confirmer la création du volume RAID.
2. Une fois le nouveau volume RAID créé, les informations relatives au volume RAID s'affichent sous DISK/VOLUME INFORMATION, telles que le numero d'identification, le nom, le niveau de RAID, la taille de segment, la taille du volume, l'état, et s'il s'agit d'un volume amorcable.

Suppression de volumes RAID à l'aide de l'utilitaire de configuration Intel RSTe

La presente section explique comment utiliser l'utilitaire de configuration Intel RSTe pour supprimer des volumes RAID.

Pour supprimer un volume RAID, procédez comme suit :

1. Accédez à l'utilitaire de configuration Intel RSTe. Voir « Accès à l'utilitaire de configuration Intel RSTe » à la page 76.
2. A l'aide des flèches haut et bas, Sélectionnez Delete RAID Volume. Appuyez sur Entrée pour accéder à la fenêtre DELETE VOLUME MENU.
3. A l'aide des flèches haut et bas, Sélectionnéz le volume RAID inutile. Appuyez sur Suppr pour le supprimer de la liste RAID Volumes.
4. A l'invite, appuyez sur Y pour confirmer la suppression du volume RAID.

Réinitialisation des unités de disque dur sur le mode non-RAID

Voutrouvez dans la presente section les instructions nécessaires pour réinitialiser les unités de disque dur en mode non-RAID.

Pour réinitialiser les unités de disque dur en mode non-RAID, procédez comme suit :

1. Accédez à l'utilitaire de configuration Intel RSTe. Voir « Accès à l'utilitaire de configuration Intel RSTe » à la page 76.
2. A l'aide des flèches haut et bas, Sélectionnéz Reset Disks to Non-RAID. Appuyez sur Entrée pour acceder à la fenêtre RESET RAID DATA.
3. A l'aide des touches de déplacement et de la barre d'espace, marquez l'unité de disque dur à réinitialiser, puis appuyez sur Entrée pour confirmer la seLECTION.
4. A l'invite, appuyez sur Y pour confirmer l'action de réinitialisation.
5. Si l'unité de disque dur que vous réinitialisez fait partie d'un volume RAID, l'ordinateur peut détecter que le volume RAID est dégrade. Dans ce cas, vous étés invite à selectionner une unité de disque dur pour lancer un processus de régéeneration.
6. Sélectionnez une unité de disque dur disponible, puis appuyez sur Entrée pour lancer le processus de régénération.

Configuration RAID rapide à l'aide de l'utilitaire de configuration BIOS MegaRAID de LSI

Remarques :

• La carte adaptateur MegaRAID SAS de LSI et l'utilitaire de configuration BIOS MegaRAID de LSI sont disponibles uniquement sur certains modèles.
• Les procédures décrites dans cette section vous aideront à configurer rapidement les fonctions RAID de base à l'aide de l'adaptateur MegaRAID SAS de LSI. Pour connaître la méthode d'installation et de configuration avancée à l'aide de cet adaptateur, reportez-vous au manuel MegaRAID SAS Software User Guide (Guide d'utilisation du logiciel MegaRAID SAS) complet qui est disponible à l'adresse http://support.lenovo.com/en_US/guides-and-manuals/detail.page?DocID=UM007543.

La presente section fournit des informations sur les sujets suivants :

• « Installation d'unités de disque dur SATA ou SAS » à la page 78
• « Accès à l'utilitaire de configuration BIOS MegaRAID de LSI » à la page 79
• « Création de volumes RAID à l'aide de l'utilitaire de configuration BIOS MegaRAID de LSI » à la page 79
• « Suppression de volumes RAID à l'aide de l'utilitaire de configuration BIOS MegaRAID de LSI » à la page 80
• « Installation de l'unité de disque dur de secours » à la page 80

Installation d'unités de disque dur SATA ou SAS

Assurez-vous que votre ordinateur dispose du nombre minimum d'unités de disque dur SATA ou SAS pour les niveaux de RAID pris en charge, comme suit :

• RAID de niveau 0 - Grappe de disques avec/agregat par segment

• Un groupe d'unités de disque dur RAID de niveau 0 composé d'au moins une unité de disque dur

• Tailles de segment prises en charge : 8 Ko à 1 Mo
• Meilleures performances sans tolération aux pannes

RAID de niveau 00 - Un groupe d'unités de disque dur étendu avec un ensemble de groupes d'unités de disque dure RAID de niveau 0

• Un groupe d'unités de disque dur RAID de niveau 00 composé de deux unités de disque dur
• Tailles de segment prises en charge : 8 Ko à 1 Mo

• Meilleures performances sans tolération aux pannes

• RAID de niveau 1 - Grappe de disques en miroir

• Un groupe d'unités de disque dur RAID de niveau 1 composé d'au moins deux unités de disque dur

• Meilleures performances en lecture et redondance totale

• RAID de niveau 5 - Grappe de disques à segments de niveau bloc à parité répartie

• Un groupe d'unités de disque dur RAID de niveau 5 composé d'au moins trois unités de disque dur

• Tailles de segment prises en charge : 8 Ko à 1 Mo
• Meilleures performances et tolération aux pannes
• Le RAID de niveau 5 est pris en charge sur certains modèles de la carte adaptateur LSI MegaRAID

Vérifiez que la carte adaptateur LSI MegaRAID SAS est installée sur votre ordinateur, et que les unités de disque dur sont bien connectées à cette carte et non aux connecteurs de la carte mère.

Accès à l'utilitaire de configuration BIOS MegaRAID de LSI

La presente section explique comment acceder à l'utilitaire de configuration BIOS MegaRAID de LSI.

Pour acceder à l'utilitaire de configuration BIOS MegaRAID de LSI, procédez comme suit :

1. Pendant le démarrage de l'ordinateur, suivez les instructions à l'écran.
2. Appuyez sur Ctrl+H pour acceder à la fenêtre de CONTROLLER SELECTION.
3. Sélectionnez le contrôleur que vous souhaitez configurer, puis cliquez sur Start pour acceder à l'utilitaire de configuration BIOS MegaRAID de LSI.

Creation de volumes RAID à l'aide de l'utilitaire de configuration BIOS MegaRAID de LSI

La presente section explique comment creer des volumes RAID à l'aide de l'utilitaire de configuration BIOS MegaRAID de LSI.

Pour creer des volumes RAID à l'aide de l'utilitaire de configuration BIOS MegaRAID de LSI, procedez comme suit :

1. Cliquez sur Configuration Wizard sur l'écran principal de WebBIOS pour acceder à la fenêtre Choosing the Configuration Type.

2. Appuyez sur les flèches haut et bas pour Sélectionner un des trois types de configuration :

3. Clear Configuration : Permet d'effacer la configuration existante.

4. New Configuration : Permet d'effacer la configuration existante et d'en creer une nouvelle.

5. Add Configuration : Permet de conserve r la configuration de mémoire existante et d'ajouter de nouvelles unités de disque dur. La nouvelle configuration n'entrainera aucune perte des données.

6. Sélectionnez Add Configuration, puis cliquez sur Next. Les deux options suivantes s'affichent dans la fenêtre de méthode de configuration.

7. Manual Configuration : Permet de creator manuellement les groupes d'unités de disque dur et les unités de disque dur virtuelles et de configurer les paramétres.

8. Automatic Configuration : Permet de creer automatiquement une configuration RAID optimale.

9. Sélectionnez Manual Configuration, puis cliquez sur Next. La fenêtre Drive Group Definition s'affiche. Pour creer des groupes d'unités de disque dur, procédez comme suit :

a. Sélectionnez une ou plusieurs unités de disque dur pour le groupe (maintenez la touche CTRL enforcée tout en sélectionnant d'autres unités de disque dur).
b. Cliquez sur Add To Array pour déplacer les unités de disque dur dans la liste Drive Groups.
c. Cliquez sur Accept DG pour creer le groupe d'unités de disque dur.
d. Repetez les etapes ci-dessus si vous souhaitecz creer plusieurs groupes d'unités de disque dur.

1. Cliquez sur Next. La fenêtre Span Definition s'affiche. Sélectionné le groupe d'unités de disque dur que vous souhaitez ajouter à l'intervalle, puis cliquez sur Add to SPAN. Répétez cette étape jusqu'à ce que vous avez sélectionné les groupes d'unités de disque dur souhaités.
2. Cliquez sur Next. La fenêtre Virtual Drive Definition s'affiche. Modifiez les options des unités de disque dur virtuelles en remplaçant les paramètres par défaut affichés à l'écran par ceux de votrechioix. Cliquez sur Accept, puis suivez les instructions à l'écran pour personneliser les paramètres.
3. Cliquez sur Next ; la fenêtre de prévisualisation s'affiche.

4. Vérifiez vos paramètres, puis cliquez sur Accept.

5. Cliquez sur Yes pour enregistrer la configuration.

Suppression de volumes RAID à l'aide de l'utilitaire de configuration BIOS MegaRAID de LSI

La presente section explique comment supprimer des volumes RAID à l'aide de l'utilitaire de configuration BIOS MegaRAID de LSI.

Pour supprimer des volumes RAID à l'aide de l'utilitaire de configuration BIOS MegaRAID de LSI, procédez comme suit :

1. Accédez à l'utilitaire de configuration BIOS MegaRAID de LSI. Voir « Accès à l'utilitaire de configuration BIOS MegaRAID de LSI » à la page 79.
2. Sélectionnez les unités de disque dur virtuelles que vous souhaitez supprimer ; la fenêtre Virtual Drive s'affiche.
3. Cliquez sur Delete, puis sur Go.
4. Cliquez sur Yes pour sauegarder les modifications.

Installation de l'unité de disque dur de secours

Cette section explique comment installer l'unité de disque dur de secours.

Pour installer l'unité de disque dur de secours, procédez comme suit :

1. Accédez à l'utilitaire de configuration BIOS MegaRAID de LSI. Voir « Accès à l'utilitaire de configuration BIOS MegaRAID de LSI » à la page 79.
2. Sélectionnez l'unité de disque dur à définir comme unité de secours. La fenêtre Drive s'affiche.
3. Sélectionnez Make Global HSP ou sur Make Dedicated HSP, puis cliquez sur Go.
4. L'écran principal de l'utilitaire de configuration BIOS MegaRAID de LSI s'affiche, puis l'unité de disque dur que vous avez selectionnée apparait comme unité de secours dans le volet droit.

Chapitre 9. Mise à jour des programmes système

Le present chapitre fournit des informations sur la mise à jour des programmes POST et BIOS et sur la reprise en cas d'échéance de cette mise à jour.

Utilisation de programmes système

Les programmes système sont la couche logicielle de base de votre ordinateur. Sont notamment inclus l'autotest à la mise sous tension, le BIOS et l'utilitaire de configuration. Le POST désigne une série de tests et de procédures qui sont exécutés à chaque mise sous tension de l'ordinateur. Le système BIOS est la couche logicielle qui transforme les instructions d'autres couches logicielles en signaux électriques pouvant être exécutés par le matériel de votre ordinateur. L'utilitaire de configuration permet de visualiser et de modifier les paramètres de configuration de l'ordinateur. Pour plus d'informations, voir Chapitre 7 « Utilisation de Setup Utility » à la page 69.

La carte mère de votre système est dotée d'un module EEPROM (mémoire morte effacable et programmable électriquement, également appelée mémoire flash). Vous pouvez facilementmettre à jour l'autotest à la mise sous tension, le BIOS et l'utilitaire de configuration en démarrant votre ordinateur à l'aide d'un disque de mise à jour des programmes système ou en exécutant un programme de mise à jour spécial à partir de votre système d'exploitation.

Il peut arriver que Lenovo apporte des modifications aux programmes d'autotest et du BIOS. Dès parution, les mises à jour sont disponibles sous forme de fichiers téléchargeables sur le site Web Lenovo à l'adresse http://www.lenovo.com. Un fisier TXT inclus avec les fichiers de mise à jour des programmes POST et BIOS contient les instructions d'utilisation de ces mises à jour. Pour la plupart des modèles, vous pouvez télécharger soit un programme de mise à jour permettant de créé un disque de mise à jour des programmes système (flash), soit un programme de mise à jour pouvant être exécuté à partir du système d'exploitation.

Mise à jour du BIOS (flashage) à partir d'un disque

La presente section explique commentmettre a jour (flasher) le systeme BIOS a partir d'un disque.

Remarque : Vous pouvez télécharger une image du disque amorcable automatiquement (également dénommée image ISO) avec les mises à jour des programmes système pour creator un disque de mise à jour des programmes système. Accédez au site Web : http://www.lenovo.com/support

Pourmettreàjour (flasher)leBIOSàl'aide d'un disque,procédez comme suit:

1. Mettez votre ordinateur hors tension.

2. Appuyez sur la touche F12 et relâchéz-la plusieurs fois de suite lorsque vous mettez l'ordinateur sous tension. Lorsque la fenêtre Startup Device Menu s'ouvre, relâchéz la touche F12.

3. Dans la fenêtre Startup Device Menu, Sélectionnez l'unité de disque optique de votrechioix comme unité d'amorçage. Ensuite, insérez le disque de récepération dans cette unité de disque optique et appuyez sur Entrée. La mise à jour commence.

4. Lorsque vous étés invite à modifier le numéro de série, il est recommendé de ne pas procéder à cette modification en appuyant sur N. Toutefois, si vous ne pouze pas modifier le numéro de série, appuyez sur Y. Ensemble saississez le numéro de série et appuyez sur Entrée.

5. Lorsque you etes invite a modifier le type et modèle de machine, il est recommendé de ne pas proceder à cette modification en appuyant sur N. Toutefois, si vous ne voulez pas modifier le type et modèle de machine, appuyez sur Y. Ensuite saisissez le type et modèle de machine et appuyez sur Entrée.

6. Suívez les instructions qui s'affichent pour terminer la mise à jour. À la fin de la mise à jour, retirez le disque de l'unité de disque optique.

Mise à jour (flashage) du BIOS à partir de votre système d'exploitation

Remarque : Lenovo apportant sans cesse des améliorations à ses sites Web, le contenu des pages peut être modifié sans préavis, y compris le contenu référencé dans la procédure suivante.

Pourmettreà jour(flasher)leBIOSàpartirdevotsere'systemed'exploitation,procédez comme suit:

1. Rendez-vous à l'adresse http://www.lenovo.com/support.
2. Localisez les fichiers téléchargeables pour votre type d'ordinateur comme suit :

a. Dans la zone Enter a product number (Entrez un numero de produit), entrez le type de votre ordinateur, puis cliquez sur Go (Valider).
b. Cliquez sur Downloads and drivers (Télécharges et pilotes).
c. Sélectionnez BIOS dans le menu dérouulant Refine results (Affiner les résultats) pour localiser ainsi tous les liens associés au BIOS.
d. Cliquez sur le lien de mise à jour du BIOS.

1. Cliquez sur le fichier TXT contenant les instructions de mise à jour (par flashage) BIOS à partir du système d'exploitation.
2. Imprimez ces instructions. car elles n'apparaissent plus à l'écran une fois le téléchargement commencé.
3. Suivez les instructions imprimées pour télécharger, extraire et installer la mise à jour.

Récupération suite à l'éché de la mise à jour des programmes POST/BIOS

Si l'alimentation de l'ordinateur est coupée pendant la mise à jour POST ou BIOS, il est possible que l'ordinateur ne redémarre pas correctement. Le cas échéant, effectuez la procédure suivante pour rétabir la situation suite à l'échec de la mise à jour POST ou BIOS. Cette procédure est généralement appelée récapucération du bloc d'amorçage.

1. Retirez tous les supports des unités et mettez hors tension tous les périhériques connectés, ainsi que l'ordinateur. Débranchez ensuite tous les cordons d'alimentation des prises de courant, puis déconnectez tous les cables reliés à l'ordinateur.
2. Retirez le carter de l'ordinateur. Voir « Retrait du carter de l'ordinateur » à la page 32.
3. Identifiez le cavalier CMOS d'effacement/de reprise se trouvant sur la carte mère. Voir « Localisation des composants sur la carte mère » à la page 12.
4. Retirez tout cable génant l'accès au cavalier CMOS d'effacement/de reprise.
5. Faites passer le cavalier de la position par défaut (broches 1 et 2) à la position de maintenance (broches 2 et 3).
6. Rebranche les cables que vous avez débranchés et réinstallé la carte PCI si vous l'aviez retiree.
7. Remettez le carter de l'ordinateur en place et rebranche les cordons d'alimentation de l'ordinateur et de l'écran aux prises secteur. Voir « Fin du remplacement de composants » à la page 59.
8. Mettez l'ordinateur sous tension, puis insérez le disque de mise à jour POST et BIOS (mise à jour flash) dans l'unité de disque optique. Patientez quelques minutes. Ensuite, la session de récapération commence. La session de récapération dure entre deux et trois minutes. Pendant ce temps, un message d'advertisement s'affiche et aucune action n'est requise de votre part.
9. Une fois la session de récapération terminée, l'écran est noir et votre ordinateur est automatiquement mis hors tension.
10. Repetez les étapes 1 à 4.

11. Remettez le cavalier d'effacement CMOS/récapération sur la position par défaut (broches 1 et 2).

12. Rebranchez les cables que vous avez débranchés et réinstallé la carte PCI si vous l'aviez retiree.

13. Remettez le carter de l'ordinateur en place et rebranchez les câbles que vous avez débranchés.
14. Allumez l'ordinateur pour démarrer le système d'exploitation.

Chapitre 10. Prévention des incidents

Le present chapitre fournit des informations qui vous permettront d'eviter les incidents les plus courants et de préserver le bon fonctionnement de votre ordinateur.

Maintien de votre ordinateur à jour

Dans certains cas, il vous sera peut-être nécessaire de-disposer des logiciels,des pilote de péripérisque ou du système d'exploitation le plus récent. La présente rubrique vous explique comment obtenir les dernières mises à jour concernant votre ordinateur.

Sélectionnez l'une des sections suivantes :

• « Obtention des derniers pilotes de périphérique pour votre ordinateur » à la page 85
• « Mise à jour du système d'exploitation » à la page 85
• « Utilisation de System Update » à la page 86

Obtention des derniers pilotes de péripérisque pour votre ordinateur

Remarque : Lenovo apportant sans cesse des améliorations à ses sites Web, le contenu des pages peut être modifié sans préavis, y compris le contenu référencé dans la procédure suivante.

Voussoupieztelechargeretinstallerdes pilotesdeperiphériquemisà jourenvoussconnectantau siteWeb Lenovo et en procédant comme suit :

Attention: Ne téléchargez pas de pilote de péripérisque mis à jour depuis le site Web Windows Update. Ces pilotes de péripérisque n' ont pas été testés par Lenovo et leur utilisation pourrait entraîner des incidents imprévis. Pour obtenir des mises à jour de pilotes de péripérisque, contactez Lenovo.

1. Rendez-vous à l'adresse http://www.lenovo.com/support.
2. Cliquez sur Download & Drivers (Téléchargement et pilotes).
3. Sélectionnéz le type de votre ordinateur dans la liste correspondante.
4. Cliquez sur la catégorie de périphérique pour laquelle vous souhaitez obtenir un pilote.
5. Cliquez sur le pilote de périhérique approprié.
6. Téléchargez et installez le pilote de périphérique.

Mise à jour du système d'exploitation

Microsoft create des mises à jour pour les différents systèmes d'exploitation Windows et les met à disposition sur le site Web Update de Microsoft Windows. Le site Web identifie automatiquement les mises à jour Windows disponibles pour votre ordinateur et affiche uniquement la liste de ces mises à jour. Il peut s'agir de correctifs de sécurité, de nouvelles versions de composants Windows ( comme le Lecteur multimédia), de correctifs pour d'autres éléments du système d'exploitation Windows ou d'améliorations.

Attention: Ne téléchargez pas des pilotes de pérophérique mis à jour depuis le site Web de Windows. Ces pilotes de pérophérique n' ont pas été testés par Lenovo et leur utilisation pourrait entraîner des incidents imprévis. Pour obtenir des mises à jour de pilotes de pérophérique, contactez Lenovo. Pour plus d'informations, voir « Obtention des derniers pilotes de pérophérique pour votre ordinateur » à la page 85.

Pour acceder au site Microsoft Windows Update, procedez comme suit :

1. Accédez au site http://windowsupdate.microsoft.com/.
2. Suívez les instructions qui s'affichent à l'écran.

Utilisation de System Update

Le programme de mise à jour du système (System Update) permet deMAINIR à jour les logiciels installés sur votre ordinateur. Des modules de mise à jour sont stockés sur les serveurs Lenovo et peuvent être téléchargeés à partir du site Web du support Lenovo. Les modules de mise à jour contiennent des applications, des pilotes de péripérisque, des mises à jour flash du BIOS ou des mises à jour logicielles. Lorsque le programme System Update se connecte au site Web du support Lenovo, il détecte automatiquement le type et le modele de votre ordinateur, le système d'exploitation installé et la langue du système d'exploitation afin de déterminer les mises à jour disponibles pour votre ordinateur. System Update affiche ensuite la liste des modules de mise à jour et classe chaque mise à jour en fonction des catégories critique, recommendée et facultative afin de vous aider à déterminer leur importance. Vous contrôle entière le téléchargement et l'installation des mises à jour. Une fois que vous avez sélectionné les modules de mise à jour de votrechioix, le programme System Update télécharge et installe automatiquement les mises à jour sans autre intervention de cette part.

Le programme System Update est préinstallé sur la plupart des ordinateurs Lenovo et est pré à être utilisé. La seule condition requise est une connexion Internet active. Vous pouvez démarrer manuellement le programme, ou bien utiliser la fonction de planification pour que le programme active automatiquement la recherche de mises à jour aux intervalles spécifiés. Vous pouvez également prédéfinir la recherche de mises à jour planifiées en fonction de la gravité (mises à jour critiques, mises à jour critiques et commandees ou toutes les mises à jour) afin que la liste des résultats contienne uniquement les types de mise à jour qui vousInterested.

Si le programme System Update est installé sur votre ordinateur, vous pouvez le lancer en suivant comme suit :

1. Cliquez sur Demarrer Lenovo ThinkVantage Tools.
2. Cliquez deux fois sur Mise à jour et pilotes de périphérique.

Si le programme System Update n'est pas installé sur votre ordinateur, vous pouvez le télécharger à partir du site de support Lenovo, à l'adresse : http://www.lenovo.com/support.

Entretien et maintenance

Votre ordinateur, s'il fait l'objet de l'entretien et de la maintenance appropriés, vous fournir un service fiable. Vous trouvez dans les rubriques suivantes les informations permettant de le conserver en parfait état de fonctionnement.

• « Précautions élémentaires » à la page 86

• « Nettoyage de l'ordinateur » à la page 87

• « Ordinateur » à la page 87

• « Clavier » à la page 87
• « Souris optique » à la page 87

• « Ecran » à la page 88

• « Règles à respecter pour une bonne maintenance » à la page 88

Précautions élémentaires

Voici quelques précautions élémentaires à respecter pour le bon fonctionnement de l'ordinateur :

• Placez l'ordinateur dans un endroit sec et propre, sur une surface plane et solide.

• Ne posez rien au-dessus de l'écran. N'obturez pas les grilles d'aération de l'ordinateur et de l'écran sous peine de surchauffe.

• Ne posez pas de nourriture ni de boissons à proximé de l'ordinateur. Vous pourriez faire tomber des miettes ou renverser du liquide sur le clavier et la souris, les rendant inutilisables.

• Evitez d'exposer à l'eau les interrupteurs d'alimentation et autres boutons de contrôle. L'humidité peut les endommager et provoquer des décharges électriques.
• Débranche toujours un cordon d'alimentation par la prise et non par le cordon.

Nettoyage de l'ordinateur

Il est conseilé de nettoyer régulierement l'ordinateur de maniere à protégger sa surface et à assurer son bon fonctionnement.

ATTENTION :

Veillez à bien éteindre l'ordinateur et le moniteur avant de les nettoyer.

Ordinateur

Utilisez des produits de nettoyage doux sur un chiffon humide pour nettoyer les surfaces peintes de l'ordinateur.

Clavier

Pour nettoyer le clavier de votre ordinateur, procédez comme suit :

1. Imbibez un chiffon doux et propre d'alcool isopropylique dénaturé.
2. Essuyez le dessus de chaque touche avec le chiffon. Essuyez les touches une par une : si vous essuyez plusieurs touches à la fois, le chiffon risque d'accrocher une touche adjacente et de l'endommager. Assurez-vous qu'aucun liquide ne tombe sur ou entre les touches.
3. Pour enlever les miettes ou la poussiere qui se trouvent sous les touches, vous pouvez utiliser un soufflet pour appareil photo avec une brosse ou un sèche-cheveux en position froid.

Remarque : Evitez de vaporiser un produit de nettoyage directement sur l'écran ou le clavier.

Souris optique

Cette section fournit des instructions concernant le nettoyage d'une souris optique.

Une souris optique utilise une diode electroluminescente (LED) et un détecteur optique pour le déplacement du pointeur. Si le pointeur de l'écran ne se déplace pas parallèlement à la souris, vous devrez peut-être nettoyer cette dernière.

Pour nettoyer une souris optique, procedez comme suit :

1. Mettez votre ordinateur hors tension.
2. Debranchez le cordon de la souris de l'ordinateur.
3. Retournez la souris pour examiner la lentille.

a. Si vous apercevez une tache sur la lentille, nettoyez doucement cette dernière à l'aide d'un bâtonet ouaté sans produit.
b. Si des débris se trouvent sur la lentille, soufflez doucement sur la zone.

1. Vérifiez la surface sur laquelle vous utilisez la souris. Si cette surface reprise une image ou un motif très complexe, l'écran peut avoir des difficultés à déterminer les changements de position de la souris.
2. Rebranche le cordon de la souris sur l'ordinateur.
3. Remettez votre ordinateur sous tension.

Ecran

L'accumulation de poussière sur l'écran peut aggraver la gène liée aux reflets. Pensez à nettoyer régulièrement l'écran de votre ordinateur. Voir « Ecran plat » à la page 88 ou « Ecran classique » à la page 88.

Ecran plat

Si vous ordinateur est doté d'un écran plat dont la surface est un film suple, celle-ci doit être entretenue comme indiqué. Nettoyez-la à l'aide d'un chiffon doux et sec ou soufflez dessus pour enlever les particules de poussière. Puis, utilisez un chiffon humidifié à l'aide d'un liquide nettoyant pour écrans LCD.

Les magasins de matériel informatique commercialisent des liquides de nettoyage destinés aux écrans. Utilisez ceux qui ont été conçus pour les écrans LCD uniquement. ÀpRES avoir appliqué le liquide sur un chiffon doux, non pelucheurs, nettoyez l'écran LCD. Il existe également des serviettes pré-humidifiées pour l'entretien des écrans LCD.

Ecran classique

Nettoyez la vitre de ce type d'écran à l'aide d'un chiffon doux et sec ou soufflez dessus pour enlever les particules de poussière. Puis, utilisez un chiffon doux, humidifié d'un nettoyant pour vitres liquide non abrasif.

Règles à respecter pour une bonne maintenance

Le respect de quelques règles de maintenance peut vous permettre de maintainir les bonnes performances de votre ordinaire, de protéger vos données, et de vous préparer en cas de défaillance de votre ordinateur.

• Videz régulierement la corbeille.
• Lancez de temps à autre le Défragmentateur de disque Windows afin d'eviter les problèmes de performance liés à un nombre excessif de fichiers fragmentés.
• Faites régulièrement le menage des dossiers Boîte de réception, Éléments envoyés et Éléments supprimés dans votre application de messagerie.
• Effectuez régulierement des copies de sauvegarde de vos données vitales sur des supports amovibles et rangez ces supports en lieu sûr. La fréquence de ces sauvégardes dépend de l'importance que vous ou votre entreprise accordez à ces données. Lenovo propose en option différentes unités de stockage amovibles comme, par exemple, des unités CD-RW ou des unités de DVD inscriptibles.
• Sauvegardez régulièrement l'intégralité de votre unité de disque dur.
• Maintenez à jour votre ordinateur. Pour plus d'informations, voir « Maintien de votre ordinateur à jour » à la page 85.
• Gérez un journal. Les entrées de ce journal doivent inclure les modifications matérielles ou logicielles les plus importantes, les mises à jour de pilote de périhérique, les incidents survenus par intermittence et les solutions mises en oeuvre pour y remedier, ainsi que tous les incidents mineurs qui se sont produits. Ce journal permet (aussi bien à vous qu'à un technicienien Lenovo) de déterminer si un incident est lié à une modification matérielle, logicielle ou à un autre événement.
• Création de disques Product Recovery. Pour plus d'informations sur la restauration de l'unité de disque dur aux paramètres d'usine par défaut à l'aide de disques de récepération Product Recovery, voir « Création et utilisation d'un support de récepération » à la page 61.
• Création d'un support de récapération. Pour plus d'informations sur l'utilisation d'un support de récapération (CD ou DVD) dans le cadre de la reprise suite à une défaillance vous empêchant d'acceder à l'environnement Windows ou à l'espace de travail Rescue and Recovery sur votre unité de disque dur, voir « Création et utilisation d'un support de récapération d'urgence » à la page 64.

Déplacement de l'ordinateur

Avant de déplacer votre ordinateur, prenez les précautions ci-dessous.

1. Sauvegardez tous les fichiers et données de l'unité de disque dur. Il existe un grand nombre de logiciels de sauvegarde dans le commerce. Vous pouvez également utiliser le programme de sauvegarde de votre système d'exploitation, le cas échéant. Lenovo fournit le programme Rescue and Recovery pour vous aider à sauvegarder et récapérer vos données. Pour plus d'informations, voir « Exécution d'opérations de sauvegarde et de récapération » à la page 62.
2. Retirez tout support des unités (disquettes, CD, bandes et autres).
3. Mettez l'ordinaire hors tension ainsi que tous les périhériques connectés. Pour éviter d'endommager le disque dur, les têtes de lecture/écriture de ce dernier sont automatiquement placées sur des zones ne contenant pas de données.
4. Debranche les cordons d'alimentation des prises de courant.
5. Débranchez les câbles de communication (câbles modem et réseau, par exemple) tout d'abord des prises de courant, puis débranchez l'autre extrémité des câbles de l'ordinateur.
6. Notez l'emplacement des autres cables sur I'ordinateur, puis retirez-les.
7. Si vous avez conservé les cartons et les emballages de protection, rangez-y les unités. Si vous utilisez d'autre cartons, emballez soigneusement les unités pour éviter de les endommager.

Chapitre 11. Dépannage et diagnostics

Le present chapitre décrit les incidents les plus courants et la façon de les résoudre, ainsi que les outils de diagnostic. Si vous rencontres un incident qui n'est pas décrit ici, voir Chapitre 12 « Assistance technique » à la page 109 pour connaître les ressources supplémentaires de résolution des incidents.

Résolution des incidents de base

Le tableau suivant fournit des informations destinées à faciliter la résolution des incidents susceptibles de se produit sur votre ordinateur.

Remarque: Si l'incident persiste, faites réparer l'ordinaire. Pour obtenir une liste des numérios de téléphone du support et de la maintenance, reportez-vous au manuel Consignes de sécurité et déclaration de garantie ThinkStation livré avec votre ordinaire ou visitez le site de support Web Lenovo à l'adresse http://www.lenovo.com/support/phone.

Symptôme	Action
L'ordinateur ne démarre pas lorsque vous appuyez sur l'interrupteur d'alimentation.	Vérifiez les points suivants : • Le cordon d'alimentation est branché correctement à l'arrête de l'ordinateur et sur une prise de courant alimentée. • Si votre ordinateur est équipé d'un second interrupteur d'alimentation à l'arrête, assurez-vous qu'il est en fonction. • Le voyant d'alimentation à l'avant de l'ordinateur doit être allumé. • La tension de l'ordinateur correspond à la tension de sortie des prises électriques dans votre pays.
L'écran est noir.	Vérifiez les points suivants : • Le cable d'interface de l'écran est correctement branché sur l'écran et dans le port d'écran approprié de l'ordinateur. • Le cordon d'alimentation de l'écran est branché correctement sur l'écran et sur une prise de courant alimentée. • L'écran est allumé, les boutons de réglage de la luminosité et du contraste sont correctement régliés. • La tension de l'ordinateur correspond à la tension de sortie des prises électriques dans votre pays. • Si votre ordinateur comprend deux ports d'écran, voir à utiliser celui qui est situé sur la carte graphique.
Le clavier ne fonctionne pas.	Vérifiez les points suivants : • L'ordinateur est allumé. • Le clavier est correctement relié à un port USB de l'ordinateur. • Aucune touche n'est bloquée.
La souris ne fonctionne pas.	Vérifiez les points suivants : • L'ordinateur est allumé. • La souris est correctement relié à un port USB de l'ordinateur. • La souris est propre. Pour plus d'informations, voir « Souris optique » à la page 87.
Le système d'exploitation ne démarre pas.	Vérifiez les points suivants : • La série d'amorçage inclut l'unité d'amorçage (sur laquelle se trouve le système d'exploitation). Dans la plupart des cas, le système d'exploitation est implanté sur l'unité de disque dur. Pour plus d'informations, voir « Sélection d'une unité d'amorçage » à la page 72.
L'ordinateur émet plusieurs signaux sonores avant le démarrage du système d'exploitation.	Vérifiez qu'aucune touche n'est bloquée.

Procedure de dépannage

Utilisez la procédure suivante comme point de départ pour diagnostiquer les incidents qui survient :

1. Assurez-vous que les câbles de toutes les unités sont correctement connectés.
2. Vérifiez que tous les périhériques connectés nécessitant une alimentation électrique sont correctement branchés à des prises électriques fonctionnant correctement et mises à la terre.
3. Assurez-vous que tous les périphériques connectés sont activés dans les paramètres du BIOS de votre ordinateur. Pour plus d'informations sur l'accès au BIOS et la modification de ses paramètres, reportez-vous au chapitre Chapitre 7 « Utilisation de Setup Utility » à la page 69.
4. Consultez les « Identification et résolution des incidents » à la page 92 et suivez les instructions correspondant à l'incident rencontres. Si celles-ci ne permettent pas de résoudre l'incident, passez à l'étape suivante.
5. Essayez d'utiliser une configuration enregistrée antérieurement afin de déterminer si une modification récente de paramètres matériels ou logiciels n'a pas entraîné un incident. Avant de restaurer une configuration antérieure, enregistrrez vos configuration actuelle dans l'éventualité où les paramètres de l'ancienne configuration ne résoudraient pas l'incident ou auraient des effets non souhaitables. Pour restaurer une configuration enregistrée, cliquez sur Demarrer Panneau de configuration Système et sécurité Système Protection du système Restauration du système. Si l'incident persiste, passez à l'étape suivante.

6. Executez les programmes de diagnostic. Pour plus d'informations, voir « Lenovo Solution Center » à la page 107.

7. Si les programmes de diagnostic déetectent un incidentiel, prenez contact avec le centre de service clients Lenovo. Pour plus d'informations, voir Chapitre 12 « Assistance technique » à la page 109.

8. Si l'exécution des programmes de diagnostic est impossible, prenez contact avec le centre de support Lenovo. Pour plus d'informations, voir Chapitre 12 « Assistance technique » à la page 109.

9. Si les programmes de diagnostic ne dédictent pas d'incident matériel, passez à l'étape suivante.

10. Utilisez un programme antivirus afin de déterminer si l'ordinateur a été infecté par un virus. Le cas échéant, supprimeze le virus.

11. Si aucune de ces actions ne permet de résoudre l'incident, faites appel à l'assistance technique. Pour plus d'informations, voir Chapitre 12 « Assistance technique » à la page 109.

Identification et résolution des incidents

VousspuvezutiliserlesinformationsrelativesaI'identificationetararesolutiondesincidents pourremedierauxincidentsdontlessymptomesontbienidentifiés.

Si l'incident s'est produit immédiatement après l'installation d'une option matérielle ou logicielle, précédez comme suit avant de consulter ces informations.

1. Retirez l'option matérielle ou logicielle que vous venez d'installer. Si vous devez déposer le carter de l'ordinateur pour acceder à l'option matérielle, voirlez à observer les consignes de sécurité électrique fournies avec l'ordinateur. Pour votre sécurité, ne faites pas fonctionner l'ordinateur sans son carter.
2. Executez les programmes de diagnostic pour vérifier que l'ordinateur fonctionne correctement.
3. Réinstalléz la nouvelle option matérielle ou logicielle en respectant les instructions du constructeur.

Sélectionnez l'incident rencontre dans la liste suivante :

• « Incidents liés aux dispositifs audio » à la page 93
• « Incidents liés aux CD » à la page 94
• « Incidents liés au port DVD » à la page 95
• « Incidents liés à l'unité de disque dur » à la page 97
• « Incidents intermittents » à la page 98
• « Incidents liés au clavier, à la souris ou à un périphérique de pointage » à la page 98
• « Incidents liés à l'écran » à la page 99
• « Incidents liés à Ethernet » à la page 101
• « Incidents liés aux dispositifs en option » à la page 103
• « Incidents liés aux performances et au verrouillage » à la page 103
• « Incidents liés à l'imprimante » à la page 105
• « Incidents liés au port série » à la page 105
• « Incidents logiciels » à la page 106
• « Incidents liés au port USB » à la page 107

Incidents liés aux dispositifs audio

Dans la liste suivante, Sélectionnéz le symptôme qui correspond à l'incident :

• « Aucun son sous Windows » à la page 93
• « Pas de lecture automatique du disque audio ou compatible avec la fonction d'exécution automatique lors de son insertion dans l'unité » à la page 94
• « Le son ne provient que d'un haut-parleur externe » à la page 94
• « Aucun son lors de l'utilisation de produits DOS » à la page 94

Aucun son sous Windows

Symptôme : Aucun son sous Windows

Actions :

• Si vous utilisez des haut-parleurs externes asservis équipés d'un interrupteur d'alimentation (I/O), assurez-vous que celui-ci se trouve sur la position I et que le cable d'alimentation est connecté à un socle de prise de courant CA, correctement mis à la terre.
• Si les haut-parleurs externes sont dotés d'un bouton de réglage du volume, assurez-vous que celui-ci est correctement positionné.
• Double-cliquez sur l'icone représentant un haut-parleur située dans la zone de notification Windows. La fenetre de réglage du volume général apparaît. Vérifiez que les paramètres de volume n'ont pas été définis sur un niveau trop faible et que la case Muet n'est pas cochée.

• Certains modèles sont équipés d'un panneau audio avant pour le réglage du volume. Si tel est le cas, vérifie que le volume n'est pas trop bas.

• Vérifiez que les haut-parleurs externes (et les casques, s'il y a lieu) sont raccordés au connecteur audio approprié de l'ordinateur. La plupart des cables de haut-parleur sont identifiés par un code de couleur correspondant au connecteur.

Remarque : Lorsqu'un cable de haut-parleur externe ou de casque est relié au connecteur audio, le haut-parleur interne (s'il existe) est automatiquement désactivé. Dans la plupart des cas, si une carte son est installée dans l'un des emplacements d'extension, la fonction audio intégrée à la carte mère est désactivée ; utilisez les prises audio de l'adaptateur.

Assurez-vous que le programme utilisé est compatible avec le système d'exploitation Microsoft Windows. S'il est conçu pour s'executer sous DOS, il n'utilise pas les fonctions audio de Windows. Il doit donc être configuré en vue de l'émulation de SoundBlaster Pro ou de SoundBlaster.
- Vérifiez que les pilotes de périhérique audio sont correctement installés. Reportez-vous à l'aide de Microsoft Windows pour plus d'informations.

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 12 « Assistance technique » à la page 109.

Pas de lecture automatique du disque audio ou compatible avec la fonction d'exécution automatique lors de son insertion dans l'unité

Symptôme : Pas de lecture automatique du disque audio ou compatible avec la fonction d'exécution automatique lors de son insertion dans l'unité

Action : Voir « Incidents liés aux CD » à la page 94.

Le son ne provient que d'un haut-parleur externe

Symptôme : Le son ne provient que d'un haut-parleur externe.

Actions :

Vérifiez que le cable du haut-parleur est complètement inséré dans le connecteur de l'ordinateur.
Assurez-vous que le cable qui relié le haut-parleur gauche au haut-parleur droit est correctement connecté.
- Double-cliquez sur l'icone représentant un haut-parleur située dans la zone de notification Windows. La fenetre de réglage du volume général apparaît. Assurez-vous que les paramètres de la balance sont correctement définis.

Si l'incident persiste, le haut-parleur est peut-être défectueux. Faites-le réparer. Pour obtenir une assistance technique, voir Chapitre 12 « Assistance technique » à la page 109.

Aucun son lors de l'utilisation de produits ou de programmes DOS

Symptôme : Aucun son lors de l'utilisation de produits ou de programmes DOS

Actions :

• Vérifie que le jeu ou le programme est configuré pour émuler SoundBlaster Pro ou SoundBlaster. Pour la procédure relative à la sélection des paramétres de la carte son, reportez-vous à la documentation livrée avec le programme DOS.
• Si l'incident persiste, executé le programme Lenovo Solution Center. Pour obtaining une assistance technique, voir Chapitre 12 « Assistance technique » à la page 109.

Incidents liés aux CD

Dans la liste suivante, sélectionné le symptôme qui correspond à l'incident :

• « Pas de lecture automatique du disque audio ou compatible avec la fonction d'exécution automatique lors de son insertion dans l'unité de CD » à la page 95
• « Un CD-ROM ou un disque DVD ne fonctionne pas » à la page 95
• « Impossible d'utiliser un support de récapéRATION démarrable (amorcâble), tel que le CD Product Recovery, pour démarrer l'ordinateur » à la page 95

Pas de lecture automatique du disque audio ou compatible avec la fonction d'exécution automatique lors de son insertion dans l'unité de CD

Symptôme : Pas de lecture automatique du disque audio ou compatible avec la fonction d'exécution automatique lors de son insertion dans l'unité de CD.

Actions :

• Si plusieurs unités de CD-ROM ou de DVD (ou unités CD-ROM et DVD combinées) sont installés sur votre ordinateur, essayez d'insérer le disque dans l'autre unité. Dans certains cas, une seule de ces unités est connectée au sous-système audio.
• Si vous utilisez le système d'exploitation Windows 7, suivez la procédure indiquée pour « Un CD-ROM ou un disque DVD ne fonctionne pas » à la page 95.

Si I'incident persiste, suive la procEDURE indiquée pour « Un CD-ROM ou un disque DVD ne fonctionné pas » à la page 95.

Un CD-ROM ou un disque DVD ne fonctionne pas

Symptôme : Un CD-ROM ou un disque DVD ne fonctionne pas.

Actions :

• Vérifiez que le disque est correctement inséré, étiquette vers le haut.
• Vérifiez que le disque utilisé est propre. Pour effacer la poussière ou des traces de doigts, utilisez un chiffon doux et propre pour essuyer le disque en partant du centre vers les bords. N'effectuez pas de mouvements circulaires lorsque vous essuyez le disque car vous pourriez perdre des données.
• Vérifiez que le disque utilisé est en bon état, qu'il n'est ni rayé ni endommagé. Essayez d'insérer un autre disque dont vous étés sur qu'il fonctionne correctement. Si vous ne parvenez pas non plus à le litre, l'unité de CD-ROM ou de DVD-ROM, ou son câblage, est peut être à l'origine de l'incident. Assurez-vous que le cordon d'alimentation et le cable d'interface sont correctement connectés à l'unité.

Impossible d'utiliser un support de récapération démarrable (amorcâble), tel que le CD Product Recovery, pour démarrer l'ordinateur

Symptôme : Impossible d'utiliser un support de réçupération démarrable (amorcâble), tel que le CD Product Recovery, pour démarrer l'ordinateur.

Action: Assurez-vous que l'unité de CD ou de DVD est indiquée dans la séquence d'amorceavage avant l'unité de disque dur. Reportez-vous la section « Sélection ou modification de la séquence d'amorceage » à la page 72 pour plus d'informations sur la consultation et la modification de la séquence d'amorceage. Sur certains modèles, la séquence d'amorcege ne peut pas être modifiée.

Si l'incident persiste, executez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 12 « Assistance technique » à la page 109.

Incidents liés au port DVD

Dans la liste suivante, Sélectionnéz le symptôme qui correspond à l'incident :

• « Ecran noir à la place de la série video du DVD-ROM » à la page 96

• « Impossible de dire la série video du DVD-ROM » à la page 96

• « Pas de son ou son intermittent lors de la lecture d'un DVD-ROM » à la page 96
• « Lecture très lente ou saccadée » à la page 96
• « Disque incorrect ou introuvable » à la page 97

Ecran noir à la place de la série video du DVD-ROM

Symptôme : Ecran noir à la place de la série video du DVD-ROM.

Actions :

• Reliance le programme de l'unité de DVD-ROM.
• Fermez tous les fichiers ouverts, mettez l'ordinateur hors tension puis redémarrez-le.
• Essayez avec une définition d'écran ou un nombre de couleurs inférieurs.

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 12 « Assistance technique » à la page 109.

Impossible de dire la série video du DVD-ROM

Symptôme : Impossible de dire la série video du DVD-ROM.

Actions :

• Vérifiez que le disque est propre et non rayé.
• Vérifiez le système de codage défini. Vous devrez eventuèlement accérir un disque approprié.

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 12 « Assistance technique » à la page 109.

Pas de son ou son intermittent lors de la lecture d'un DVD-ROM

Symptôme : Pas de son ou son intermittent lors de la lecture d'un DVD-ROM.

Actions :

• Vérifiez les paramètres de réglage du volume définis sur votre ordinateur et sur les haut-parleurs.
• Vérifiez que le disque est propre et non rayé.
• Vérifiez toutes les connexions des haut-parleurs.
• A l'aide du menu du DVD, Sélectionnez une autre piste.

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 12 « Assistance technique » à la page 109.

Lecture très lente ou saccadée

Symptôme : Lecture très lente ou saccadée.

Actions :

• Désactivez toute application d'arrière-plan superflue, telle que l'antivirus ou les thèmes du bureau.
• Vérifiez que la résolution graphique est inférieure à 1152 x 864.

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 12 « Assistance technique » à la page 109.

Disque incorrect ou introuvable

Symptôme : Disque incorrect ou introuvable

Actions :

Vérifiez que le support inséré dans l'unité est bien un DVD et que sa face brillante est tournée vers le bas.
- Vérifiez que la résolution graphique est inférieure à 1152 × 864 .
- Sur un ordinateur équipé également d'une unité de CD-ROM ou de CD réinscribable, vérifie que le DVD se trouve dans l'unité de «DVD».

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 12 « Assistance technique » à la page 109.

Incidents liés à l'unité de disque dur

Dans la liste suivante, Sélectionnez le symptôme qui correspond à l'incident :

• « Certaines unités de disque dur ou la totalité d'entre elles manquent dans le programme Setup Utility » à la page 97
• « Message «Système d'exploitation introuvable» ou le système ne démarre pas à partir de l'unité de disque dur correcte » à la page 97

Certaines unités de disque dur ou la totalité d'entre elles manquent dans le programme Setup Utility

Symptôme : Certaines unités de disque dur ou la totalité d'entre elles manquent dans le programme Setup Utility

Actions :

• Vérifiez que tous les cables d'interface et d'alimentation de l'unité de disque dur sont correctement branchés. Voir « Installation ou remplacement d'une unité de disque dur » à la page 42.
• Si vous ordinateur est équipé d'unités de disque dur SAS, assurez-vous que le module d'activation d'unité de disque dur SAS (une à trois unités) ou l'adaptateur LSI MegaRAID SAS est installé.

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 12 « Assistance technique » à la page 109.

Message «Système d'exploitation introuvable» ou le système ne démarre pas à partir de l'unité de disque dur correcte

Symptôme : Message «Système d'exploitation introuvable» ou le système ne démarre pas à partir de l'unité de disque dur correcte

Actions :

• Vérifiez que tous les cables d'interface et d'alimentation de l'unité de disque dur sont correctement branchés. Voir « Installation ou remplacement d'une unité de disque dur » à la page 42.
• Vérifiez que l'unité de disque dur à partir de laquelle démarre votre ordinateur est définie dans Setup Utility comme unité de démarrage. Voir « Sélection d'une unité d'amorçage » à la page 72.
• Si vous utilisez le RAID, assurez-vous d'avoir correctement configuré les unités. Voir Chapitre 8 « Configuration RAID » à la page 75.

Remarque : Dans de rares cas, il arrive que l'unité de disque dur contenant le système d'exploitation soit alterée ou endommagée. Dans ce cas, vous devez replacer l'unité de disque dur. Voir « Installation ou remplacement d'une unité de disque dur » à la page 42. De plus, vous devrez peut-être récapucérer les

dontes de l'unité de disque dur, ou rétabir les paramètres par défaut de l'unité. Pour plus d'informations, voir « Utilisation de l'espace de travail Rescue and Recovery » à la page 63.

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 12 « Assistance technique » à la page 109.

Symptôme : Un incident se produit de façon irregulière et est difficile à reproduire.

Actions :

• Vérifiez que tous les cables et cordons sont bien connectés à l'ordinateur et aux périphériques.
• Lorsque le système est sous tension, vérifie que la grille de ventilation n'est pas bloquée (on doit remarquer un début d'air autour de la grille). Assurez-vous également que les ventilateurs fonctionnent. S'ilns ne fonctionnent pas ou que I'air ne circule pas, l'ordinateur risque de surchauffer.
• Si des unités SCSI sont installées, assurez-vous que la première unité de chaque câblage en chaîne SCSI est équipée d'un module de terminaison. (Reportez-vous à la documentation SCSI.)

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 12 « Assistance technique » à la page 109.

Incidents liés au clavier, à la souris ou à un périphérique de pointage

Dans la liste suivante, Sélectionnez le symptôme qui correspond à l'incident :

• « Le clavier est partiellement ou totalement inopérant » à la page 98
• « La souris ou le périphérique de pointage ne fonctionnent pas » à la page 99
• « Le déplacement du pointeur à l'écran ne correspond pas à celui de la souris » à la page 99
• « Le clavier sans fil ne fonctionne pas » à la page 99

Le clavier est partiellement ou totalement inopérant

Symptôme : Le clavier est totalement ou partiellement inopérant.

Actions :

• Vérifiez que le clavier est correctement relié au connecteur prévu à cet effet sur l'ordinateur.
• Si vous utilisez un clavier USB Enhanced Performance et que seules une ou quelques touches d'accès rapide ne fonctionnent pas, il se peut que ces touches aient eté désactivées ou n'aint pas eté affectées à une fonction. Utilisez le système d'aide du programme de personnelisation du clavier Enhanced Performance pour identifier les incidents liés aux touches d'accès rapide.

• Sous Windows 7, procédez comme suit :

• Cliquez sur Demarrer Panneau de configuration.

• Cliques sur Matériel et son.
• Cliquez sur Periphériques et imprimantes.
• Cliquez deux fois sur Clavier USB Enhanced Performance. Le programme de personnelisation du clavier USB Enhanced Performance démarre.

Si l'incident persiste, faites réparer l'ordinateur et le clavier. Pour plus de détails, voir Chapitre 12 « Assistance technique » à la page 109.

La souris ou le périphérique de pointage ne fonctionnent pas

Symptôme : La souris ou le périphérique de pointage ne fonctionnent pas.

Actions :

• Vérifiez que la souris ou le périphérique de pointage sont correctement reliés au connecteur prévu à cet effet sur l'ordinateur. En fonction du type de souris utilisé, le cordon doit être relié au port souris, au port série ou au port USB. Certains claviers sont dotés de connecteurs USB intégrés auxquels une souris ou un périphérique de pointage USB peuvent être reliés.
• Vérifiez que les pilotes de la souris ou du périphérique de pointage sont correctement installés.
• Si vous utilisez un clavier ou une souris USB, assurez-vous que les ports USB sont activés dans les paramétres du système BIOS. Voir « Activation ou désactivation d'une unité » à la page 71.

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 12 « Assistance technique » à la page 109.

Le déplacement du pointeur à l'écran ne correspond pas à celui de la souris

Symptôme : Le déplacement du pointeur à l'écran ne correspond pas à celui de la souris.

Action : Les mouvements désordonnés du pointeur sont généralement dus à une accumulation de poussière, de particules grasses ou autres sur la bille située à l'intérieur de la souris. Il suffit alors de nettoyer la souris. Pour plus d'informations, voir « Souris optique » à la page 87.

Le clavier sans fil ne fonctionné pas

Symptôme : Le clavier sans fil ne fonctionne pas.

Action: Si levoyant d'émission/reception est allumé et que le clavier sans fil ne fonctionne pas, redémarrez le système. Si le redémarrage de l'ordinateur ne résout pas l'incident, vérifie que les conditions suivantes sont bien remplies :

• Les batteries sont correctement installées.
• Les batteries conservent encore du courant.
• Le clavier sans fil est situé à moins de dix mètres de l'émetteur-recepteur.
  L'émetteur-recepteur est correctement installé.

Action: Si levoyant d'émission/reception n'est pas allumé, reconnectectez l'émetteur/recepteur et le clavier.

Incidents liés à l'écran

Remarque: Un grand nombre d'écrans représentant des voyants d'etat et des boutons de contrôle intégrés permettant de régler la luminosité, le contraste, la largeur, la hauteur et d'ajuster d'autres caractéristiques de l'image. Toutefois, ces boutons de contrôle variant d'un type d'écran à un autre. Pour plus d'informations sur les voyants d'etat et l'utilisation des boutons de contrôle, reportez-vous à la documentation livrée avec l'écran.

Dans la liste suivante, Sélectionnéz le symptôme qui correspond à l'incident :

• « Des caractères incorrectly s'affichent à l'écran » à la page 100
• « L'écran fonctionné lorsque vous mettez le système sous tension mais devient noir après un certain décai d'inactivité » à la page 100
• « L'écran fonctionne lorsque vous mettez l'ordinateur sous tension mais devient noir lorsque vous lancez certaines applications » à la page 100
• « L'image tremblote » à la page 100

« L'image est décolorée » à la page 101

Des caractères incorrects s'affichent à l'écran

Symptôme : Des caractères incorrectly s'affichent à l'écran.

Action: Faites réparer l'ordinateur. Pour plus d'informations, voir Chapitre 12 « Assistance technique » à la page 109.

L'écran fonctionné lorsque vous mettez le système sous tension mais devient noir après un certain délais d'inactivité

Symptôme : L'écran fonctionné lorsque vous mettez le système sous tension mais devient noir après un certain décai d'inactivité.

Action : Notre ordinateur est probablement configuré pour économiser l'énergie à l'aide des fonctions évoluées de gestion de l'alimentation (APM). Si ces fonctions sont activées, vous pouvez tenter de résoudre l'incident en désactivant ces fonctions ou en modifier les paramètres de gestion de la consommation.

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 12 « Assistance technique » à la page 109.

L'écran fonctionné lorsque vous mettez l'ordinateur sous tension mais devient noir lorsque vous lancez certaines applications

Symptôme : L'écran fonctionne lorsque vous mettez l'ordinateur sous tension mais devient noir lorsque vous lancez certaines applications.

Actions :

• Vérifiez que le cordon d'interface de l'écran est correctement relié à l'écran et au connecteur prévu à cet effet sur l'ordinateur. Une mauvaise connexion peut provoquer des incidents intermittents.
• Vérifiez que vous avez installé les pilotes nécessaires pour ces applications. Pour déterminer si des pilotes sont requis, reportez-vous à la documentation du programme concerné.

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 12 « Assistance technique » à la page 109.

L'imagetremblote

Symptôme : L'image tremblote.

Actions :

• La fréquence de rafraîchissement définié pour l'écran est trop faible. Choisissez la fréquence de rafraîchissement la plus élevé en mode non entrelacé prise en charge par l'écran et par le contrôleur video de l'ordinateur.

Attention : L'utilisation d'une définition ou d'une fréquence de rafraîchissement non prise en charge risque d'endommager votre écran. Pour connaître les fréquences de rafraîchissement prises en charge, consultez la documentation.

• L'écran est peut-être soumis aux interférences provoquées par les équipements environnants. Les champes magnétiques généres par d'autres appareils (transformateurs, apparilés électriques, lampes fluorescentes et autres écrans) peuvent être la cause de l'incident. Eloignez de l'écran les éclairages fluorescentes et tout autre apparil produit des champes magnétiques. Si l'incident persiste, procédez comme suit :

• Eteignez l'écran. (Le déplacement d'un écran couleur sous tension risque de provoquer une décoloration de l'image.)

• Respectez une distance d'au moins 305 mm entre l'écran et les autres péripériques.

• Rallumez I'ecran.

• Vous pouze réinitialiser la fréquence de rafraîchissement via le Panneau de configuration du système d'exploitation.
  Sous Microsoft Windows 7, cliquez sur Demarrer Panneau de configuration Matériel et audio Ajuster la résolution de l'écran Paramètres avances. Cliquez ensuite sur l'onglet Ecran et sélectionnez une nouvelle fréquence de rafraichissement.

• Pour plus de détails, reportez-vous à l'aide ou à la documentation du système d'exploitation.

Si l'incident persiste, l'écran est peut-être défectueux. Pour plus de détails, voir Chapitre 12 « Assistance technique » à la page 109.

L'imagé est décolorée

Symptôme : l'image est décolorée.

Action : L'écran est peut-être soumis aux interférences provoquées par les équipements environnants. Les champes magnétiques généres par d'autres appareils (transformateurs, apparilés électriques, lampes fluorescentes et autres écrans) peuvent être la cause de l'incident. Eloignez de l'écran les éclairages fluorescents et tout autre apparil produit des champes magnétiques. Si l'incident persiste, procédez comme suit :

1. Eteignez I'ecran. (Le déplacement d'un écran couleur sous tension risque de provoquer une décoloration de l'image.)
2. Respectez une distance d'au moins 305 mm entre l'écran et les autres périphériques.
3. Ballumez I'ecran.

Si l'incident persiste, l'écran est peut-être défectueux. Pour plus de détails, voir Chapitre 12 « Assistance technique » à la page 109.

Incidents liés à Ethernet

Si vous rencontrez un incident lié à Ethernet, Sélectionné le symptôme correspondant dans la liste suivante :

• « Notre ordinateur ne peut pas se connecter au réseau » à la page 101
• « La carte cessée de fonctionner sans raison apparente » à la page 102
• « Si vous utilisez un modele Gigabit Ethernet avec une vitesse de 1000 Mbps, la connexion échoue ou des erreurs se produit. » à la page 102
• « Si un modele Gigabit Ethernet est utilisé, celui-ci ne peut pas se connecter au réseau à une vitesse de 1000 Mbit/s. En revanche, il se connecte à 100 Mbit/s » à la page 102

Votre ordinateur ne peut pas se connecter au réseau

Symptôme : Notre ordinateur ne peut pas se connecter au réseau.

Actions : Vérifiez que :

Le cable est correctement installé.

Le cable de réseau doit être correctement relié au connecteur Ethernet de l'ordinateur et au connecteur RJ45 du concentrateur. La distance maximale entre l'ordinateur et le concentrateur est de 100 metres. Si l'incident persististe alors que le cable est correctement connecté et que la distance ne dépasse pas la limite maximaile, essayez un autre cable.

• Le cable est correctement installé.
• Vous utilisez le pilote de périphérique approprié.

Sous Windows 7, procédez comme suit :

1. Cliquez sur Demarrer Panneau de configuration.
2. Cliquez sur Matériel et son.
3. Cliquez sur Gestionnaire de peripheriques. Si vous etes invited a entrer un mot de passage administrateur ou une confirmation, tapez le mot de passer ou confirmez-le.
4. Si un point d'exclamation est affchéé en regard du nom d'une carte sous Cartes réseau, vous n'utilise peut-etre pas le pilote approprié ou il n'est pas activé. Pour lemettre à jour, cliquez avec le bouton droit de la souris sur la carte mise en évidence.

5. Cliquez sur Mettre a jour le logiciel du pilote et suivez les instructions affichees a l'écran.

6. Le port du concentrateur et la carte possèdent le même paramètre Duplex.

Si vous avez configuré la carte pour utiliser le Duplex intégral, assurez-vous que le port du concentrateur est également configuré pour le Duplex intégral. Si un mode Duplex erroné est défini, cela peut provoquer une diminution des performances, une perte de données ou une déconnexion.

• Vous avez installé tous les logiciels de réseau nécessaires à votre environnement.

Adressez-vous à l'administrateur du réseau local.

La carte cesse de fonctionner sans raison apparente

Symptôme : La carte cesse de fonctionner sans raison apparente.

Action : Des fichiers du pilote de réseau sont peut-être alterés ou manquants. Mettez le pilote à jour en vous reportant à la rubrique «Solution» correspondante afin de vous assurer que le pilote de péripérisque approprié est installé.

La fonction Wake on LAN n'est pas disponible

Symptôme : La fonction Wake on LAN (WOL) n'est pas disponible.

Actions :

• Vérifiez que cette fonction est activée dans BIOS Setup Utility.
• Si tel est le cas, demandez les paramètres nécessaires à l'administrateur du réseau local.

Si vous utilisez un modele Gigabit Ethernet avec une vitesse de 1000 Mbps, la connexion échoue ou des erreurs se produit.

Symptôme : Si vous utilisez un modele Gigabit Ethernet avec une vitesse de 1000 Mbps, la connexion échoue ou des erreurs se produit.

Actions :

• Utilisez un câblage de catégorie 5 et assurez-vous que le cable de réseau est correctement connecté.
• Effectuez une connexion à un concentrateur ou à un commutateur de type 1000 BASE-T (et non 1000 BASE-X).

Si un modele Gigabit Ethernet est utilisé, celui-ci ne peut pas se connecter au réseau à une vitesse de 1000 Mbit/s. En revanche, il se connecte à 100 Mbit/s

Symptôme :Si un modele Gigabit Ethernet est utilisé, celui-ci ne peut pas se connecter au réseau à une vitesse de 1000 Mbit/s. En revanche, il se connecte à 100 Mbit/s.

Actions :

• Essayez un autre cable.

• Vérifiez que le partenaire de liaison est défini pour une négociation automatique.

• Vérifiez que le commutateur est conforme à la norme 802.3ab (Gigabit sur cuivre).

Incidents liés aux dispositifs en option

Les informations qui suivent permettent de diagnostiquer les incidents liés à des options matérielles Lenovo qui ne disposent pas de leur propres informations relatives à l'identification et à la résolution des incidents.

Dans la liste suivante, Sélectionnez le symptôme qui correspond à l'incident :

• « Une option venant juste d'être installée ne fonctionné pas » à la page 103
• « Une option qui fonctionnait ne fonctionne plus » à la page 103

Une option venant juste d'être installée ne fonctionne pas

Symptôme : Une option venant juste d'être installée ne fonctionne plus.

Action : Vérifiez les points suivants :

• L'option est bien conçue pour le système.
• Vous vous étés bien conformé à la procédure d'installation fournie avec l'options ainsi qu'à celle accompagnant l'ordinateur, et tous les fichiers nécessaires à l'installation de l'options (les pilotes, le cas échéant) sont correctement installés.
• Vous n'avez pas desserré les connecteurs d'autres cordons ou dispositifs en option deja installés.
• L'option concernée (s'il s'agit d'une carte) dispose de suffisamment de ressources matérielles pour pouvoir fonctionner correctement. Afin de déterminer les ressources matérielles requises pour chaque carte, consultez la documentation qui accompagne la carte (ainsi que la documentation des autres cartes installées).

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 12 « Assistance technique » à la page 109.

Une option qui fonctionnait ne fonctionne plus

Symptôme : Une option qui fonctionnait ne fonctionne plus.

Actions :

• Vérifiez l'etat de l'options et le raccordement des cordons.
• Si l'option a été livrée avec ses propres instructions de test, utilisez-les.

• Si l'option défectueuse est une unité SCSI, vérifie les points suivants :

• Les câbles de toutes les unités SCSI externes sont correctement connectés.

• La dernière unité de chaque chaine SCSI ou l'extrémité du cable SCSI est équipée d'un module de terminaison.

• Toutes les unités SCSI externes sont sous tension. Ces unités doivent être mises sous tension avant le système. Pour plus de détails, consultez la documentation SCSI.

• Vérifiez que l'option et les pilotes requis sont correctement installés.

Si I'incident persiste, executez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 12 « Assistance technique » à la page 109.

Incidents liés aux performances et au verrouillage

De faibles performances ou un verrouillage de l'ordinateur peuvent etre dus aux événements suivants :

• « Espace disponible insuffisant sur l'unité de disque dur » à la page 104

• « Trop de fichiers fragmentés » à la page 104

• « Mémoire insuffisante » à la page 105

Choisissez un élément dans la liste ci-dessus pour connaître la procédure corrective à suivre.

Espace disponible insuffisant sur l'unité de disque dur

Symptôme : Espace disponible insuffisant sur l'unité de disque dur

Le système d'exploitation Windows ralentit et peut générer des erreurs si la quantité d'espace disponible sur l'unité de disque dur devient trop faible.

Pour vérifier l'espace disponible sous Windows 7, procedez comme suit :

1. Cliquez sur Demarrer Poste de travail.
2. Cliquez à l'aide du bouton droit de la souris sur l'ID de l'unité C et Sélectionnez Propriétés. La quantité d'espace disque disponible s'affiche.

Actions à entreprises pour libérer de l'espace disque:

1. Cliquez sur Demarrer Poste de travail.
2. Cliquez à l'aide du bouton droit de la souris sur l'ID de l'unité C et Sélectionnez Propriétés.
3. Cliquez sur Nettoyage de disque.

4. Une liste de catégories de fichiers inutiles s'affiche. Sélectionnez chaque catégorie de fichiers à supprimer, puis cliquez sur OK.

5. Cliquez sur Demarrer Panneau de configuration.

6. Cliquez sur Programmes.
7. Cliquez sur Activer ou désactiver des fonctionnalités Windows.

8. Une liste de composants Windows facultatifs s'affiche. Suivez les instructions qui s'affichent à l'écran.

9. Cliquez sur Demarrer Poste de travail.

10. Cliquez à l'aide du bouton droit de la souris sur l'ID de l'unité C et seLECTIONnez Propriétés.
11. Cliquez sur Nettoyage de disque.
12. Cliquez sur Nettoyage des fichiers système.
13. Cliquez sur l'onglet Autres options.
14. Dans la zone Programmes et fonctionnalités, cliquez sur le bouton Nettoyer.

15. Une liste d'applications installées s'affiche. Sélectionnez l'application à supprimer. Cliquez sur Désinstaller/Modifier.

16. Nettoyez votre boîte de réception ainsi que les dossiers des éléments envoyés et supprimés de votre application de messagerie. Les noms des dossiers et les procédures variant en fonction de l'application. Si vous avez besoin d'assistance, consultez le système d'aide de votre application de messagerie.

Trop de fichiers fragmentés

Symptôme : Trop de fichiers fragmentés

Action: Executez le programme Défragmentateur de disque de Windows.

Remarque : Selon la taille de l'unité de disque dur et la quantité de données qui y sont actuellément stockées, le processus de défragmentation peut prendre plusieurs heures.

Sous Windows 7, procédez comme suit :

1. Fermez les programmes en cours d'exécution et les fenêtres ouvertes.
2. Cliquez sur Demarrer Poste de travail.
3. Cliquez à l'aide du bouton droit de la souris sur l'ID de l'unité C et Sélectionnéz Propriétés.
4. Cliquez sur I'onglet Outils.
5. Cliquez sur Défragmenter maintainant, puis sur Continuer.
6. Cliquez à nouveau sur Défragmentermenter maintainant pour lancer un processus de défragmentation de disque.

Mémoire insuffisante

Symptôme : Mémoire insuffisante

En règle générale, plus la quantité de mémoire installée est importante, meilleur est le fonctionnement du système d'exploitation Windows.

Action : Installez plus de mémoire. Pour plus d'informations sur l'acquisition de mémoire, voir Chapitre 12 « Assistance technique » à la page 109. Pour suivre les instructions détaillées d'installation de la mémoire, voir « Installation ou remplacement d'un module de mémoire » à la page 36.

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 12 « Assistance technique » à la page 109.

Incidents liés à l'imprimante

Symptôme : L'imprimante ne fonctionne pas.

Actions : Vérifiez les points suivants :

1. L'imprimante est sous tension et prete.
2. Le papier est chargé correctement.
3. Le cordon d'interface de l'imprimante est branché sur le port série, sur le port parallele ou sur le port USB approprié du système.

Remarque: L'utilisation de cables d'interface non conformes IEEE peut entraîner des incidents imprévisibles.

1. Les pilotes de pérophérique et autres logériels livrés avec l'imprimante sont installés correctement.
2. Vous avez correctement affecté le port de l'imprimante pour votre système d'exploitation, programme d'application ou BIOS. Pour plus d'informations sur les paramétres du BIOS, voir Chapitre 7 « Utilisation de Setup Utility » à la page 69.

Si l'incident persiste, lancez les tests décrits dans le manuel qui accompagne votre imprimante. Si l'incident persiste, faites réparer l'ordinateur. Voir Chapitre 12 « Assistance technique » à la page 109.

Incidents liés au port série

Utilisez les informations ci-dessous pour résoudre les incidents liés au port série et aux péripériques qui y sont connectés.

Symptôme : Le port série est inaccessible.

Actions :

• Vérifiez que le cable série est correctement connecté au port série de l'ordinateur et au péripérisque série. Si le péripérisque série dispose d'un cordon d'alimentation, assurez-vous qu'il est relié à un socle de prise de courant correctement mis à la terre.
• Si le périphérique série est doté d'un interrupteur d'alimentation (I/O), vérifie qu'il est en position I.
• Si le péripérisque série est doté d'un interrupteur de connexion (Online), vérifie qu'il est en position Online.
• Si le périphérique série est une imprimante, vérifie que le papier est charge correctement.
• Vérifiez que les logiciels fournis avec le périphérique série sont correctement installés. Reportez-vous à la documentation relative à l'option du périphérique série.
• Vérifiez que la carte du port série, si vous en avez installé une, est bien en place.

Si l'incident persiste, exécutez le programme Lenovo Solution Center. Pour obtenir une assistance technique, voir Chapitre 12 « Assistance technique » à la page 109.

Incidents logiciels

Dans la liste suivante, Sélectionnéz le symptôme qui correspond à l'incident :

• « Lorsque vous utilisez une fonction de tri, les dates ne sont pas triées dans l'ordre correct » à la page 106
• « Un logiciel ne fonctionné pas » à la page 106

Lorsque you utilisez une fonction de tri, les dates ne sont pas triées dans l'ordre correct

Symptôme : Lorsque vous utilisez une fonction de tri, les dates ne sont pas triées dans l'ordre correct.

Action : Certains logiciels développés avant l'an 2000 triaient les dates sur les deux derniers chiffres de l'année, en considérant que les deux premiers chiffres étaient 19. Les dates ne sont donc pas triées dans le bon ordre. Vérifiez avec le fabricant du logiciel si des mises à jour sont disponibles. Ces dernières sont souvent accessibles sur le Web.

Un logiciel ne fonctionne pas

Symptôme : Un logiciel ne fonctionne pas.

Actions :

• Les logiciels sont souvent dotés de systèmes d'aide en ligne intégrés qui fournissant des instructions pour la plupart des tâches. Si vous rencontres des difficultés lors de l'exécution d'une tâche dans un logiciel, consultez l'aide en ligne correspondante. Pour acceder à l'aide en ligne, vous utilisez généralement un menu ou un bouton et souvent, la touche F1.

• Si vous rencontres des difficultés lors de l'utilisation de Windows ou d'un de ces composants, consultez l'aide de Windows. Cette dernière est accessible à partir du menu Demarrer.
  Pour déterminer si un incident est lié à un logiciel récemment installé, vérifie les points ci-dessous :

• La configuration du système satisfait aux exigences de mémoire du logiciel. Consultez pour cela la documentation fournie avec le logiciel. (Si vous venez d'installer une carte ou de la mémoire, il s'est peut-être produit un conflit au niveau de l'adresse mémoire.)

• Le logiciel a été créé pour ce type de système.
• D'autres logiciels fonctionnent normalement sur votre système.

• Le logiciel en question fonctionne correctement sur un autre système.

• Si des messages d'erreur se sont affichés pendant l'utilisation du logiciel, consultez la documentation imprimée livrée avec ce dernier ou l'aide correspondante afin de tracer la description des messages et les actions à entreprises pour remédier à l'incident.

• Vérifiez avec le fabricant du logiciel si des mises à jour sont disponibles. Ces dernières sont souvent accessibles sur le Web.

• Si le logiciel ne fonctionne plus correctement, cliquez sur Demarrer Panneau de configuration Système et sécurité Système Protection du système Restauration du système.
• Si vous ne parvenez pas à résoudre l'incident par d'autres méthodes, désinstallé le logiciel, puis installez-le à nouveau.

Si l'incident persiste, vous devrez peut-être faire appel à l'assistance technique. Pour plus d'informations, contactez le fabricant du logiciel ou reportez-vous au chapitre Chapitre 12 « Assistance technique » à la page 109.

Incidents liés au port USB

Symptôme : Les ports USB sont inaccessibles.

Actions :

• Vérifiez que le cable USB est correctement connecté au port et au périphérique USB. Si le périphérique USB dispose d'un cordon d'alimentation, assurez-vous qu'il est relié à un socle de prise de courant correctement mis à la terre.
• Si le périphérique USB est doté d'un interrupteur d'alimentation (I/O), vérifie qu'il est en position I.
• Si le péripérisque USB est doté d'un interrupteur de connexion (Online), vérifie qu'il est en position Online.
• Si le périphérique USB est une imprimante, vérifie que le papier est chargé correctement.
  Assurez-vous que les pilotes de péripérisque et les autres logiciels livrés avec le péripérisque USB sont correctement installés. Reportez-vous à la documentation relative au péripérisque USB.
• Réinitialisez le périphérique en le déconnectant puis reconnectnant au port USB.

Si l'incident persiste, executez les programmes de diagnostic pour tester le port USB (voir « Lenovo Solution Center » à la page 107 pour obtenir les instructions correspondantes). Si le périphérique USB est doté de programmes de diagnostic, executez ces programmes. Pour obtenir une assistance technique, voir Chapitre 12 « Assistance technique » à la page 109.

Le programme Lenovo Solution Center vous permet de détecter et de résoudre des incidents informatiques. Ce programme propose des tests de diagnostic, la collecte des informations système, l'état de la sécurité et des informations de support, ainsi que des conseils et des astuces afin d'optimiser les performances du système.

Remarques :

• Le programme Lenovo Solution Center est uniquement disponible sur les modèles livrés avec le système d'exploitation Windows 7 préinstallé. Si le programme n'est pas préinstallé sur votre modele Windows 7, vous pouze le télécharger à l'adresse suivante : http://www.lenovo.com/diagnose.
• Si vous utilisez Microsoft Windows Vista® ou Windows XP, accedez à la page http://www.lenovo.com/diagnose pour consulter les dernières informations relatives aux diagnostics pour votre ordinateur.

Pour executer le programme Lenovo Solution Center sous Windows 7, cliquez sur Demarrer Tous les programmes Lenovo ThinkVantage Tools Etat de santé du système et diagnostic. Suivez les instructions qui s'affichent à l'écran.

Pour plus d'informations, consultez le système d'aide de Lenovo Solution Center.

Remarque: Si vous ne parvenez pas à isoler et à résoudre vous-même l'incident après avoir exécuté le programme, sauvegardez et imprimez les fichiers journaux créés par le programme. Vous en aurez besoin lorsqu vous contacterez un représentant du support technique Lenovo.

Chapitre 12. Assistance technique

Le present chapitre contient des informations relatives à l'aide, aux services et à l'assistance technique concernant les produits Lenovo.

Sources d'informations

Cette section désit comment acceder aux sources d'informations utiles pour votre ordinateur.

Lenovo ThinkVantage Tools

Le programme Lenovo ThinkVantage Tools you guide vers de nombreuses sources d'informations et offre un accès aisé à divers outils permettant de travailler plus facilement et en toute sécurité.

Pour acceder au programme Lenovo ThinkVantage Tools, cliquez sur Demarrer Tous les programmes Lenovo ThinkVantage Tools.

Lenovo Welcome

Le programme Lenovo Welcome présente les fonctions intégrées novatrices de Lenovo et vous guide dans les tâches de configuration principales afin que vous puissiez profiter pleinement de votre ordinateur.

Aide et support

Le Centre d'aide et de support de Windows vous permet d'acceder à de nombreuses informations relatives aux produits Lenovo et Microsoft : mise à jour des pilotes, accès aux technologies ThinkVantage, obtention des manuels d'utilisation, etc.

Pour acceder au Centre d'aide et de support de Windows, cliquez sur Demarrer Aide et support.

Sécurité et garantie

Le manuel Consignes de sécurité et déclaration de garantie ThinkStation fourni avec votre ordinateur contient des informations relatives à la sécurité, à la configuration, à la garantie et aux averissements. Assurez-vous de bien dire et comprendre toutes les consignes de sécurité avant d'utiliser ce produit.

Site Web Lenovo (http://www.lenovo.com)

Le site Web Lenovo fournit les informations les plus récentes et des services pour acheter,mettre à jour et assurer la maintenance de votre ordinateur. Il vous permet également :

dacheter des ordinateurs de bureau, des postes de travail ou des bloc-notes, des écrans, des projecteurs, des mises à niveau et des accessoires pour l'ordinateur, et vous propose des promotions ;
- d'acquerir des services supplémentaires, tels que le support pour le matériel, les systèmes d'exploitation, les programmes d'application, la configuration du réseau et les installations personalisées;
dacheter des mises à niveau et des services étendus de réparation du matériel ;
- de télécharger les mises à jour logicielles et les pilotes de péripérisque les plus récents pour votre méthode d'ordinateur ;
- d'acceder aux manuels en ligne correspondant à vos produits ;
d'acceder à la Garantie Lenovo ;

• d'acceder aux informations du support et de résolution des incidents relatives à votre ordinateur ainsi qu'à d'autres produits pris en charge;
• de rechercher les numéroes de téléphone du support et de la maintenance pour votre pays ou votre région ;
• trouver un prestataire de services situé à proximé.

Site Web du support Lenovo

Des informations relatives au site Web du support Lenovo sont disponibles à l'adresse suivante : http://www.lenovo.com/support

Ce site Web contient les informations du support les plus récentes sur les sujets suivants :

• Pilotes et logiciels
• Solutions de diagnostic
• Garantie de produit et service
• Détail du produit et des pieces
• Manuels et guides d'utilisation
• Base de connaissances et foire aux questions

Aide et support

La presente section contient des informations relatives à l'assistance technique.

Utilisation de la documentation et des programmes de diagnostic

En cas d'incident sur votre ordinateur, voir Chapitre 11 « Dépannage et diagnostics » à la page 91. Pour obtenir des informations concernant des ressources supplémentaires vous permettant d'identifier et de résoudre l'incident sur votre ordinateur, voir « Sources d'informations » à la page 109.

Si vous pensez que l'incident est d'origine logicielle, consultez la documentation qui accompagne le système d'exploitation ou les logiciels, ainsi que les fichiers readme et I'aide en ligne.

La plupart des ordinateurs sont dotés de programmes de diagnostic qui vous aient à identifier les incidents matériels. Pour plus d'informations sur l'utilisation de ces programmes, voir « Lenovo Solution Center » à la page 107.

Vous pouvez également consulter les informations techniques les plus à jour et télécharger les pilotes de périphérique et les mises à jour depuis le site Web de support de Lenovo : http://www.lenovo.com/support

Obtenir des services par téléphone

Pendant la période de garantie, vous pouvez obtenir de l'aide et des informations en appelant par téléphone le centre de service clients.

Les services suivants sont disponibles pendant la période de garantie :

• Détermination des incidents - Du personnel de maintenance spécialisé est disponible pour vous assister dans la détermination d'incidents matériels et des actions à mener pour corriger ces incidents.

• Réparation matérielle - Si un incident est occasionné par du matériel sous garantie, du personnel de maintenance spécialisé est disponible pour vous fournir le service ajustat.

• Gestion de modification technique - Des modifications peuvent etre requises une fois le produit vendu. Lenovo ou vous distributesur vous fourniront les modifications techniques selectionnées (EC) qui s'applique averse matériel.

Les éléments suivants ne sont pas couverts par la garantie :

• remplacement ou utilisation de composants n'ayant pas eté fabriqués pour ou par Lenovo ou de composants non garantis par Lenovo
• l'identification des problèmes d'origine logicielle
  . configuration du BIOS lors d'une installation ou d'une mise à niveau :
• changements, modifications ou mises à niveau des pilotes de périhérique
• installation et maintenance de systèmes d'exploitation réseau (NOS)
• l'installation et la maintenance des programmes d'application

Pour plus d'informations sur le type et la durée de la garantie, reportez-vous au manuel Consignes de sécurité et déclaration de garantie ThinkStation livre avec votre ordinateur. Pour pouvoir bénéficier d'une intervention dans le cadre de votre garantie, vous doivent conserver votre preuve d'achat.

Pour obtenir la liste des numérios de téléphone du support Lenovo pour votre pays ou votre région, consultez l'adresse http://www.lenovo.com/support/phone ou reportez-vous au guide Consignes de sécurité et déclaration de garantie ThinkStation fourni avec l'ordinateur.

Remarque: Les numeros de téléphone font l'objet de modification sans préavis. Si le numéro relatif à votre pays ou votre région n'est pas indiqué, prenez contact avec votre revendeur ou partenaire commercial Lenovo.

Si possible, soyez devant votre ordinateur lorsque vous téléphone et ayez les informations suivantes avec vous :

type et modele de machine
- numérodesérie des éléments matériels
- description de l'incident survenu.
- libellé exact des messages d'erreur
- informations liées à la configuration matérielle et logicielle du système.

Utilisation d'autres services

Si vous voyagez avec votre ordinateur ou le réimplantez dans un pays où vous ordinateur portable ou de bureau est commercialisé, il est possible que vous puissiez bénéficier du service de garantie internationale qui vous permet de bénéficier du service de garantie pendant toute la période couverte par cette dernière. Ce service sera assurep ar les fournisseurs de services autorisés à effectuer le service de garantie.

Les méthodes et procédures permettant d'assurer le service prévu par la garantie ne sont pas identiques pour tous les pays ; certains services peuvent ne pas être disponibles dans tous les pays. Le service de garantie internationale se présente sous la forme d'une méthode de maintenance (par exemple, dépôt, atelier ou sur site) qui est assurée dans le pays concerné. Il est possible que les centres de maintenance de certains pays ne puissant pas intervenir sur tous les modèles d'un type de machine particulier. Dans certains pays, des frais et des restrictions peuvent s'appliquer pour la maintenance.

Pour savoir si votre ordinateur est éligible pour le service de garantie internationale et afficher la liste des pays dans lesquels ce service est disponible, consultez la page http://www.lenovo.com/support, cliquez sur Product & Service Warranty (Garantie de produit et service) et suivez les instructions qui s'affichent.

Pour obtenir une assistance technique sur l'installation des Service Packs du logiciel Windows préinstallé ou d'autres informations, consultez le site Web Microsoft de services de support produit à l'adresse http://support.microsoft.com/direction ou appelez le centre de support client. Des frais peuvent être facturés

Achat de services supplémentaires

Pendant et après la période de garantie, vous pouvez acheter des services supplémentaires, tels que du support pour du matériel, des systèmes d'exploitation et des programmes d'application, des services de configuration reseau, des services etendus de réparation du matériel et des services d'installation personalisés. Les noms et la disponibilité des services varient selon les pays. Pour plus d'informations sur ces services, consultez le site Web de Lenovo à l'adresse suivante : http://www.lenovo.com

Annexe A. Vitesse de la mémoire système

Les familles de microprocesseur Intel Xeon compatibles avec cet ordinateur ThinkStation sont dotées d'un contrôleur de mémoire intégré qui fournit au microprocesseur l'accès direct à la mémoire système. Du fait de cette conception, la vitesse de la mémoire système sera déterminée par un certain nombre de facteurs, y compris le modèle du microprocesseur ainsi que le type, la vitesse, la taille (capacité) et le nombre de barrettes DIMM installées. Pour obtenir les informations relatives à la vitesse de la mémoire système prise en charge pour votre modele d'ordinateur, consultez le tableau ci-dessous.

Tableau 2. Type et vitesse de module de mémoire DIMM : PC3-10600E

Tension de fonctionnement DIMM	Modèle de microproessesur	Fréquence mémoire
1,5 V	Intel Xeon E5-1603, E5-1607, E5-2603, E5-2609	1066 MHz
	Intel Xeon E5-1620, E5-1650, E5-1660, E5-2620, E5-2630/2630L, E5-2637, E5-2640, E5-2643, E5-2650/2650L, E5-2660, E5-2665, E5-2667, E5-2670, E5-2680, E5-2690	1333 MHz

Tableau 3. Type et vitesse de module de mémoire DIMM : PC3-10600R

Tension de fonctionnement DIMM	Modèle de microproessesur	Fréquence mémoire
1.5 V	Intel Xeon E5-1603, E5-1607	1066 MHz
1.35 V, 1.5 V	Intel Xeon E5-2603, E5-2609
1.5 V	Intel Xeon E5-1620, E5-1650, E5-1660	1333 MHz
1.35 V, 1.5 V	Intel Xeon E5-2620, E5-2630/2630L, E5-2637, E5-2640, E5-2643, E5-2650/2650L, E5-2660, E5-2665, E5-2667, E5-2670, E5-2680, E5-2690

Tableau 4. Type et vitesse de module de mémoire DIMM : PC3-12800R

Tension de fonctionnement DIMM	Modèle de microproessesur	Fréquence mémoire
1.35 V	Intel Xeon E5-2603, E5-2609	1066 MHz
	Intel Xeon E5-2620, E5-2630/2630L, E5-2637, E5-2640, E5-2643, E5-2650/2650L, E5-2660, E5-2665, E5-2667, E5-2670, E5-2680, E5-2690	1333 MHz
1.5 V	Intel Xeon E5-1603, E5-1607, E5-2603, E5-2609	1066 MHz
	Intel Xeon E5-2620, E5-2630/2630L, E5-2640, E5-2667	1333 MHz
	Intel Xeon E5-1620, E5-1650, E5-1660, E5-2637, E5-2643, E5-2650/2650L, E5-2660, E5-2665, E5-2670, E5-2680, E5-2690	1600 MHz

Annexe B. Remarques

Ce document peut containir des informations ou des références concernant certains produits, logiciels ou services Lenovo non anoncés dans ce pays. Pour plus de détails, référez-vous aux documents d'announce disponibles dans votre pays, ou adressez-vous à votre partenaire commercial Lenovo. Toute référence à un produit, logiciel ou service Lenovo n'implique pas que celui ce produit, logiciel ou service puisse être utilisé. Tout autre élément fonctionnellement équivalent peut être utilisé, s'il n'enfreint aucun droit de Lenovo. Il est de la responsabilité de l'utilisateur d'évaluer et de vérifier lui-même les installations et applications réalisées avec des produits, logiciels ou services non expressement référencés par Lenovo.

Lenovo peut détenir des brevets ou des demandes de brevet couvrant les produits mentionnés dans ce document. La remise de ce document ne vous donneaucun droit de licence sur ces brevets ou demandes de brevet. Si vous désirez receivevoir des informations concernant l'acquisition de licences, veuillez en faire lamande par écrit à l'adresse suivante :

Ce document peut contenir des inexactitudes ou des coquilles. Il est mis à jour périodiquement. Chaque nouvelle édition inclut les mises à jour. Lenovo peut modifier sans préavis les produits et logiciels décrits dans ce document.

Les produits décrits dans ce document ne sont pas conçus pour être implantés ou utilisés dans un environnement où un dysfonctionnement pourrait entraîner des dommages corporels ou le décès de personnes. Les informations containes dans ce document n' affectent ni ne modifiert les garanties ou les specifications des produits Lenovo. Rien dans ce document ne doit être considéré comme une licence ou une garantie explicite ou implicite en matière de droits de propriété intellectuelle de Lenovo ou de tiers. Toutes les informations containes dans ce document ont été obtenues dans des environnements spécifiques et sont représentées en tant qu'illustration. Les résultats peuvent varier selon l'environnement d'exploitation utilisé.

Lenovo pourra utiliser ou diffuser, de toute manière qu'elle jugera appropriée et sans aucune obligation de sa part, tout ou partie des informations qui lui seront fournies.

Les références à des sites Web non Lenovo sont fournies à titre d'information uniquement et n'impliquent enaucun cas une adhésion aux données qu'ils contiennent. Les éléments figurant sur ces sites Web ne fontpas partie des éléments de ce produit Lenovo et l'utilisation de ces sites relève de votre seule responsabilité.

Les données de performance indiquées dans ce document ont été déterminées dans un environnement controlé. Par conséquent, les résultats peuvent varier de manière significative selon l'environnement d'exploitation utilisé. Certaines mesures évaluées sur des systèmes en cours de développement ne sont pas garanties sur tous les systèmes disponibles. En outre, elles peuvent résultat d'extrapolations. Les résultats peuvent donc varier. Il incombe aux utilisateurs de ce document de vérifier si ces données sont applicables à leur environnement d'exploitation.

Marques

Les termes qui suivent sont des marques de Lenovo aux Etats-Unis et/ou dans certains autres pays :

Lenovo

Logo Lenovo

Rescue and Recovery

ThinkStation

ThinkVantage

Microsoft, Windows et Windows Vista sont des marques de Microsoft group.

Intel et Intel Xeon sont des marques d'Intel Corporation aux Etats-Unis et/ou dans certains autres pays.

Linux est une marque de Linus Torvalds aux Etats-Unis et/ou dans certains autres pays.

Les autres noms de sociétés, de produits et de services peuvent appartenir à des tiers.

Annexe C. Informations réglementaires

Avis de classification pour l'exportation

L'exportation de ce produit est sujette aux réglementations EAR (Export Administration Regulations) des Etats-Unis et porte le numéro de contrôle ECCN (Export Classification Control Number) 4A994.b. Il peut être réexporté à l'excection des pays sous embargo recensés dans la liste EAR E1.

Avis sur les émissions électroniques

Les informations suivantes font referenceaux types d'ordinateurs personnels Lenovo 0567, 0568, 0569 et 0606.

Déclaration de conformité de la Federal Communications Commission (FCC) [Etats-Unis]

Cet apparéil respecte les limites des caractéristiques d'immunité des apparèils numériques définies par la classe B, conformément au chapitre 15 de la réglementation de la FCC. La conformité aux specifications de la classe B offre une garantie acceptable contre les perturbations électromagnétiques dans les zones résidentielles. Ce matériel géné, utilise et peut émettre de l'énergie radiofréquence. Il risque de parasiter les communications radio s'il n'est pas installé conformément aux instructions du constructeur. Toutefois, il n'est pas garantie que des perturbations n'interviendront pas pour une installation particulière. Si cet apparéil provoque des perturbations génantes dans les communications radio ou télévision, mettez-le hors tension puis sous tension pour vous en assurer. L'utilisateur peut tenter de remédier à cet incidenten appliquant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne réceptrice.
• Eloquent r'appareil du récepteur.
• Brancher l'appareil sur une prise différente de celle du récepteur, sur un circuit distinct.
• Prendre contact avec un distributeur agreeé ou un technicien de maintenance pour obtenir de l'aide.

Lenovo n'est pas responsable des perturbations radio ou télévision causées par l'utilisation de cables ou connecteurs inadaptés ou par les modifications non autorisées apportées à cet apparéil. Toute modification non autorisée pourra annuler le droit d'utilisation de cet apparéil.

Cet apparéil est conforme aux restrictions définies dans le chapitre 15 de la réglementation de la FCC. Son utilisation est soumise aux deux conditions suivantes : (1) il ne peut pas causeur de perturbations électromagnétiques génantes et (2) il doit accepter toutes les perturbations reçues, y compris celles susceptibles d'occasionner un fonctionnement indésirable.

Partie compétente :

Avis de conformité à la réglementation d'Industrie Canada pour la classe B

Cet apparéil numérique de la classe B est conforme à la norme ICES-003 du Canada.

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Directive de l'Union Européenne relative à la conformité electromagnétique

Leprésent produit satisfait aux exigences de protection énoncées dans la directive 2004/108/CE du Parlement européen et du Conseil concernant le rapprochement des législations des Etats membres relatives à la compatibilité electromagnétique. Lenovo decline toute responsabilité en cas de non-respect de cette directive résultat d'une modification non recommandée du produit, y compris l'installation de cartes en option non Lenovo.

Ce produit respecte les limites des caractéristiques d'immunité des apparils de traitement de l'information définies par la classe B de la norme européen EN 55022. La conformité aux specifications de la classe B offre une garantie acceptable contre les perturbations avec les apparils de communication agrées, dans les zones résidentielles.

CE

Avis de conformité à la réglementation pour la classe B (Allemagne)

Avis de conformité à la règlementation pour la classe B (Corée)

B目其（）

Japon - Déclaration VCCI pour la classe B

Avis de conformité aux normes japonaises pour les produits qui se branchent sur les principaux blocs d'alimentation dont l'intensité mesurée est inférieure ou égale à 20 A par phase

Taiwan - Informations de maintenance pour les produits Lenovo

台灣Lenovo產品服務資訊如下：

荷蘭商聯想股份有限公司台灣分公司

台北市信義區信義路五段七號十九樓之一

服務電話：[phone]

Taiwan - Conformité aux normes relatives au clavier et à la souris

Annexe D. Déclarations relatives au recyclage et aux DEEE

Informations importantes sur la Directive européenne 2002/96/CE

EU Only

Le marquage Déchets d'Equipements Electriques et Electroniques (DEEE) s'applique uniquement aux pays de l'Union Européenne (UE) et à la Norvège. Les apparciels sont marqués conformément à la Directive française 2002/96/CE en matière des Déchets d'Equipements Electriques et Electroniques (DEEE). Cette directive, applicable à l'ensemble de l'Union Européenne, concerne la collecte et le recyclage des apparciels usages. Cette marque est apposée sur différents produits pour indiquer que ces derniers ne doivent pas été jetés, mais récapérés en fin de vie, conformément à cette directive. Les utilisateurs d'équipements électriques et electroniques (EEE) portant la marque DEEE, conformément à l'Annexe IV de la Directive DEEE, ne doivent pasmettre au rebut ces équipements comme des déchets municipaux non triés, mais ils doivent utiliser la structure de collecte mise à leur disposition pour le retour, le recyclage et la récapération des déchets d'équipements électriques et electroniques et pour réduire tout effet potentiel des équipements électriques et electroniques sur l'environnement et la santé en raison de la présence possible de substances dangereuses. Pour plus d'informations sur les équipements portant la marque DEEE, consultez la page suivante : http://www.lenovo.com/lenovo/environment.

Informations sur le recyclage

Lenovo encourage les propriétaires de matériel informatique (IT) à recycler leur matériel lors que celui-ci n'est plus utilisé. Lenovo propose une gamme de programmes et services concernant le recyclage du matériel informatique. Pour plus d'informations sur le recyclage des produits Lenovo, accédez au site Web : http://www.lenovo.com/recycling

環境配慮に閲て

本機器たはモニタ一の回収サイクルにて

Si vous devezmettre au rebut un ordinateur ou un écran Lenovo appartenant à la société qui vous emploie, vous devezyou conformer à la Loi pour la promotion de l'utilisation efficace des ressources. Les ordinateurs et les écrans sont catégorisés comme des déchets industriels et doivent être mis au rebut par une société d'élimination des déchets industriels certifiée par un organisme public local. Conformément à la Loi pour la promotion de l'utilisation efficace des ressources, Lenovo Japan assure, par le biais de ses services de collecte et de recyclage des PC, la collecte, la réutilisation et le recyclage des ordinateurs et écrans usages. Pour plus de détails, visitez le site Web de Lenovo à l'adresse suivante: http://www.lenovo.com/recycling/japan. Conformément à la Loi pour la promotion de l'utilisation efficace des ressources, la collecte et le recyclage par le fabricant des ordinateurs et écrans familiaux a commencé le 1er octobre 2003. Ce service est assuré gratuitemment pour les ordinateurs familiaux vendus après le 1er octobre 2003. Pour plus d'informations, consultez le site web de Lenovo sur http://www.lenovo.com/recycling/japan.

Mise au rebut des composants d'ordinateur Lenovo

Certain produits informatiques Lenovo vendus au Japon peuvent intégrer des composants contenant des métaux lourds ou d'autres substances dangereuses pour l'environnement. Pourmettre au rebut des composants usages de manière ajustate, tels qu'une carte de circuit imprimé ou une unité, suivez les méthodes de collecte et de recyclage d'un ordinateur ou d'un écran usage décrites ci-dessus.

Mise au rebut des piles au lithium des ordinateurs Lenovo

Une pile au lithium en forme de bouton est installée sur la carte mère de votre ordinateur Lenovo afin d'alimenter l'horloge système lorsque l'ordinateur est hors tension ou déconnecté de la source d'alimentation principale. Si vous VOULEZ la replacER par une nouvelle pile, prenez contact avec votre revendeur ou adressez une demande de réparation à Lenovo. Si vous I'veaz remplacée vous-meme et que vous souhaitez mettre au rebut la pile au lithium usagée, isolez-la avec une bande adhesive en vinyle, prenez contact avec votre revendeur et suivez ses instructions. Si vous utilisez un ordinateur Lenovo chez vous et que vous devezmettre au rebut une pile au lithium, vous nevez vous conformer à la reglementation locale en vigueur.

Informations sur le recyclage pour le Brésil

Informations sur le recyclage des piles et batteries pour Taiwan

廢電池請回收

Informations sur le recyclage des piles et batteries pour l'Union Européenne

Remarque: ce logo s'applique uniquement aux pays de l'Union Européenne (EU).

Les piles et batteries ou emballages des piles et batteries sontétiquettés conformément à la Directive Européenne 2006/66/CE sur les piles,les accumulateurs et les piles/accumulateurs usagés.Cette directive, applicable à l'ensemble de I'Union europeenne, concerne la collecte et le recyclage des piles, batteries et accumulateurs usagés. Cette marque est apposée sur différentes piles et batteries pour indiquer que ces dernières ne doivent pas'être jetées,mais récapérés en fin de vie, conformément à cette directive.

Conformément à la Directive Européenne 2006/66/CE, cette étiquette est apposée sur les piles, batteries et accumulateurs pour indiquer qu'ils doivent être collectés séparément et recyclés en fin de vie. Par ailleurs, l'étiquette peut représentier le symbole chimique du métal contenu dans la batterie (Pb pour le plomb, Hg pour le mercure ou Cd pour le cadmium). Les utilisateurs de piles, batteries et accumulateurs ne doivent pas lesmettre au rebut comme des déchets municipaux non triés, mais utiliser la structure de collecte mise à disposition des clients pour le retour, le recyclage et le traitement des piles, batteries et accumulateurs. La participation des clients est essentielle pour réduire tout effet potentiel des piles, batteries et accumulateurs sur l'environnement et la santé en raison de la présence possible de substances dangereuses dans ces équipements. Pour en savoir plus sur la collecte et le traitement appropriés, accédez à l'adresse suivante : http://www.lenovo.com/lenovo/environment

Index

A

a la mise sous tension, mot de passer 70

achat de services supplémentaires 112

administrateur, mot de passage 70

affichage et modification des paramètres 69

aide

autotest à la mise sous tension (POST) 81

avant

connecteurs, boutons de commande, voyants 8

B

bloc d'alimentation électric, remplacement 51

bloc de ventilation arriere, remplacement 56

boitier del'ordinateur,reinstallation 59

C

cartemere

connecteurs 12

emplacements 12

localisation des composants 12

module de mémoire 36

Carte PCI 34

emplacements 34

installation,remplacement 34

carter

retrait 32

centre de service clients 110

clavier, replacement 58

CMOS,effacement 71

composants internes 11

composants sensibles à l'électricité statique, manipulation 31

composants, sensibles à l'électricité statique, manipulation 31

configuration

mots de passer 70

connecteur 9

Connecteur d'écran DVI 9

connecteur d'entrée audio 9

connecteur de sortie audio 9

Connecteur Ethernet 10

Connecteur pour microphone 10

Connecteur USB 2.0 10

Connecteur USB 3.0 10

connecteurs

arrière 9

connecteurs arriere 9

connecteurs, boutons de commande, voyants

avant 8

consignes

consignes de sécurité v, 109

creation

etutilisationd'un support derécapération d'urgence 64

creation et utilisation

support de récapération 61

D

démarrage de Setup Utility 69

Description 9

diagnostics, résolution des incidents 91

dispositifs 1

dissipateur thermique et bloc de ventilation, remplacement 54

documentation,utilisation 110

E

éché, récapération des programmes POST/BIOS 82

environnement d'exploitation 5

espace de travail, sauvegarde et récapération 63

Ethernet 2

extension 3

F

flashageduBIOS 81

Fonctions d'entree-sortie (E-S) 3

G

garantie 109

1

installation d'options

Carte PCI 34

module de mémoire 36

L

lecteur de carte, remplacement 48

Lenovo Solution Center 107

Lenovo ThinkVantage Tools 109

Lenovo Welcome 6,109

localisation des composants 11

logiciel antivirus 7

logiciels

récapération 61

M

marques 116

mise à jour

(flashage) du BIOS 81

programmes système 81

mise à jour (flashage) du BIOS 82

mise à jour du BIOS (flashage) 81-82

modification

mots de passer 70

sesquence d'amorcage 72

module d'activation de l'unité de disque dur, remplacement 46
