FOIRE AUX QUESTIONS - IDEACENTRE H520S LENOVO

Comment réinitialiser mon LENOVO IDEACENTRE H520S aux paramètres d'usine ?

Pour réinitialiser votre LENOVO IDEACENTRE H520S, allumez l'ordinateur et appuyez sur la touche F2 ou F12 dès que le logo Lenovo apparaît. Sélectionnez 'Récupération' puis 'Réinitialiser votre PC' et suivez les instructions à l'écran.

Mon ordinateur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de débrancher l'ordinateur pendant 30 secondes, puis rebranchez-le et essayez de l'allumer à nouveau.

Comment mettre à jour le BIOS de mon LENOVO IDEACENTRE H520S ?

Rendez-vous sur le site officiel de Lenovo, recherchez votre modèle et téléchargez la dernière version du BIOS. Suivez les instructions fournies pour effectuer la mise à jour en toute sécurité.

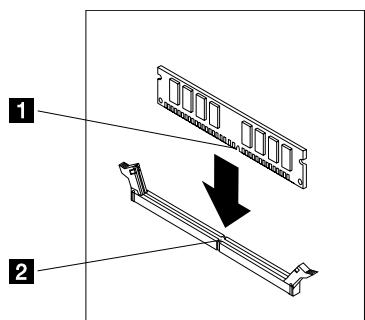

Comment augmenter la mémoire RAM de mon LENOVO IDEACENTRE H520S ?

Ouvrez le boîtier de l'ordinateur, localisez les emplacements de la RAM et insérez les nouvelles barrettes de RAM compatibles. Assurez-vous que l'ordinateur est éteint et débranché avant de procéder.

Que faire si mon LENOVO IDEACENTRE H520S surchauffe ?

Vérifiez que les ventilateurs fonctionnent correctement et nettoyez les poussières accumulées à l'intérieur. Assurez-vous également que l'ordinateur est placé dans un endroit bien ventilé.

Comment résoudre des problèmes de connexion Wi-Fi ?

Assurez-vous que le Wi-Fi est activé sur votre ordinateur. Redémarrez votre routeur et vérifiez si d'autres appareils peuvent se connecter. Si le problème persiste, mettez à jour les pilotes de votre carte réseau.

Comment récupérer des fichiers supprimés par erreur ?

Vérifiez votre Corbeille pour voir si les fichiers s'y trouvent. Sinon, vous pouvez utiliser un logiciel de récupération de données tiers pour tenter de récupérer les fichiers perdus.

Mon LENOVO IDEACENTRE H520S est lent, que faire ?

Essayez de désinstaller les programmes inutiles, de supprimer les fichiers temporaires et d'exécuter un antivirus. Vous pouvez également envisager d'ajouter plus de RAM ou de remplacer le disque dur par un SSD.

Comment connecter un écran externe à mon LENOVO IDEACENTRE H520S ?

Utilisez le port HDMI ou VGA de votre ordinateur pour connecter l'écran externe. Une fois connecté, faites un clic droit sur le bureau et sélectionnez 'Paramètres d'affichage' pour ajuster les paramètres.

Comment résoudre des problèmes de son sur mon LENOVO IDEACENTRE H520S ?

Vérifiez que les haut-parleurs sont correctement branchés et que le son n'est pas coupé. Accédez aux paramètres de son de Windows pour assurer que le bon périphérique de lecture est sélectionné.

MODE D'EMPLOI IDEACENTRE H520S LENOVO

Consignes de sécurité

Avant d'utiliser ce manuel, il est important de dire toutes les instructions de sécurité du produit. Pour obtenir les toutes dernières informations de sécurité, reportez-vous au manuel Consignes de sécurité et déclaration de garantie fourni avec ce produit. Ces informations de sécurité permettent de réduire les risques de dommages corporels ou matériels.

L'interface et les fonctions affichées dans ce Guide d'utilisation ne sont fournies qu'à titre de référence et peuvent différer de l'aspect réel du produit. La conception et les spécifications du produit peuvent être modifiées sans préavis.

Danger: ce symbole signale une situation extrémement dangereuse, pouvant entraîner des blessures graves ou potentiellement mortelles.

Attention: ce symbole signale un risque de dommages sur les programmes, les périhériques ou les données.

Remarque: ce symbole signale des informations complémentaires importantes.

Table des matières

Consignes de sécurité

Utilisation du matériel de l'ordinateur 1

Vue frontale du chassis 2
Vue arriere du chassin 3
Branchement de la commandeur 5
Instruction de configuration audio 5.1.7
Branchement du cordon d'alimentation. 8
Lecture des disques Blu-ray (sur certains modèles uniquement)............9
Clavier cable (sur certains modèles uniquement) 9
Connectez-vous à Internet 10

Utilisation de Windows 8 11

Commutation entre les principales interfaces de Windows 8 12
La Charms Bar. 12
Extinction de l'ordinateur 12
Commutation entre les applications 12
Fermetre d'une application 13
Ouverture d'autres programmes système 13
Aide et support Windows 13

Utilisation du programme Rescue System 15

OneKey Recovery 16
Installation des pilotes et des applications 17

Dépannage et confirmation de la configuration 19

Résolution des incidents liés à l'affichage 20
Résolution des incidents liés au son 21
Résolution des incidents liés aux logiciels 22

Résolution des incidents liés aux disques durs et optiques 23

Remarques spéciales pour la résolution des incidents liés à Windows.....24

Aide et support Windows 24

Exécution des tâches de maintenance quotidiennes 25

Guide de remplacement des éléments matériels 27

Emplacements 30

Remplacement du matériel. 35

Annexe 45

Déclaration. 45

Marques commerciales 46

Déclaration Energy Star 47

Activation du mode de conformité ErP 48

Utilisation du matériel de l'ordinateur

Ce chapitre porte sur :

Présentation du matériel de l'ordinateur

Informations sur le branchement de l'ordinateur

Remarque: les descriptions de ce chapitre peuvent ettre differentes de ce que vous voirz a I'ecran, en fonction du modele et de la configuration.

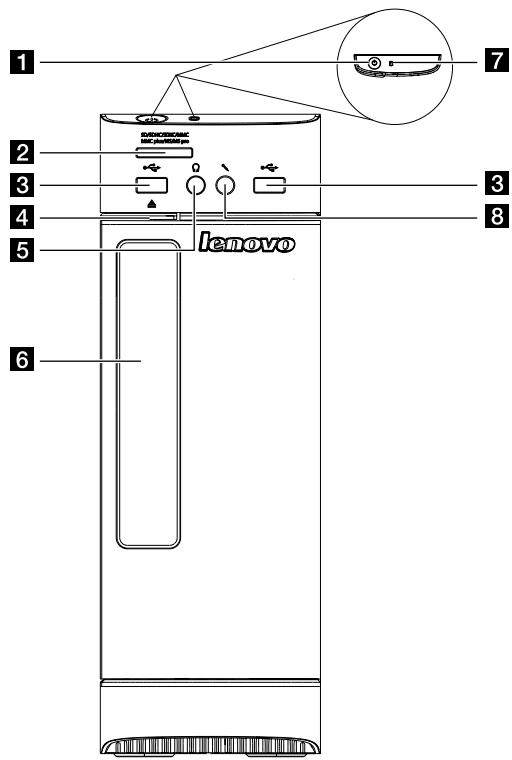

Vue frontale du chassis

Attention: veillez à ne pas obstruer les orifices d'aération de l'ordinateur.

Des orifices d'aération obstrués peuvent provoquer une surchauffe.

1 Bouton Arret/Marche
2 Lecteur de carte mémoire (sur certains modèles uniquement)
3 Connecteur USB
4 Bouton d'éjection de l'unité optique
5 Connecteur du casque
6 Lecteur optique (sur certains modèles uniquement)
7 Voyant de I'unité de disque dur
8 Connecteur microphone

Remarque: cet ordinateur ne peut etre installe que verticallement.

Attention: n'insérez pas de disque de 3 pouces dans le lecteur optique.

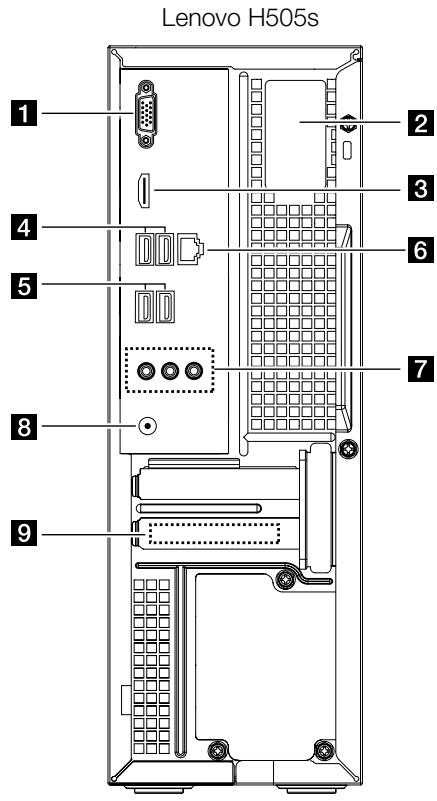

Vue arrêté du chassis

(Si la configuration arrête affichée dans ce chapitre ne correspond pas à celle de l'arrête de l'ordinateur, veuillez vous reporter à l'arrête de l'ordinateur.)

1 Connecteur VGA intégré
Antenne WiFi (sur certains modèles uniquement)
3 Connecteur HDMI (sur certains modèles uniquement)
4 Connecteurs USB 2.0
5 Connecteurs USB 3.0
6 Connecteur Ethernet
7 Connecteurs audio
8 Connecteur d'alimentation
9 Fente pour carte d'extension

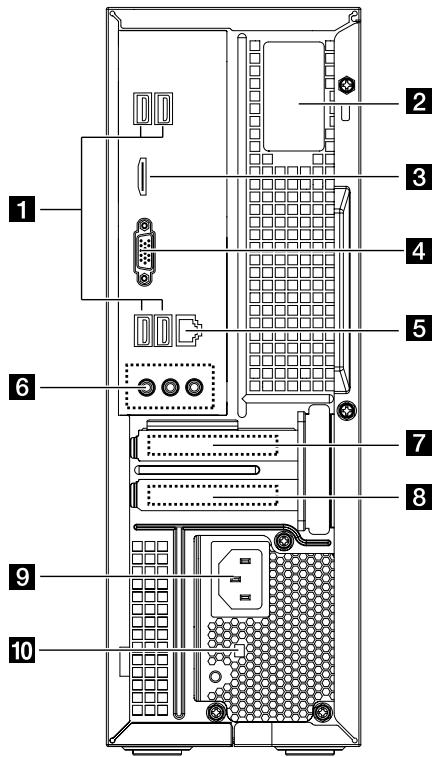

Lenovo H520s

1 Connecteur USB
Antenne WiFi (sur certains modèles uniquement)
3 Connecteur HDMI (sur certains modèles uniquement)
4 Connecteur VGA intégré
5 Connecteur Ethernet
6 Connecteurs audio
7 Emplacement de carte graphique PCI Express x16 (certains modèles sont équipés de carte graphique)
Emplacement PCI express x 1 (certains modles sont équipés d'une carte USB 3.0 ou tuner TV.)
9 Connecteur d'alimentation
10 Sélecteur de tension (sur certains modèles uniquement)

Remarque: si le modèle dispose de deux connecteurs d'écran VGA, utilisez le connecteur de la carte graphique.

Attention: n'ouvrez pas le capot de l'antenne WiFi.

Branchement de votre ordinateur

Procedez comme suit pour brancher l'ordinateur :

• Repérez les petites iconônes de connecteurs à l'arrière de l'ordinateur. Faites correspondre les connecteurs aux iconônes.
• Si les cables de l'ordinateur et le panneau des connecteurs sont dotés de connecteurs couleur, faites correspondre la couleur de l'extrémité du cable à celle du connecteur.

Remarque : tous les connecteurs décrits dans cette section ne sont pas nécessairement présents sur votre ordinateur.

Vérifiez la position du sélecteur de tension à l'arrière de l'ordinateur. Utilisez une pointe de stylo bille pour déplacer le commutateur, si nécessaire.

Remarque: certains ordinateurs ne sont pas dotés de sélecteur de tension. La sélection de la tension est automatique sur ces ordinateurs.

• Si la tension est comprise entre 100 et 127 V ca,placez le sélecteur sur 115 V .
• Si la tension est comprise entre 200 et 240 V ca, placez le sélecteur sur 230 V.

Instructions de base relatives aux connecteurs

Connecteur	Description
Microphone	Utilisez ce connecteur pour brancher un microphone sur l'ordinateur lorsque vous VOULEZ enregistrER des sons ou si vous utilisez un logiciel de reconnaissance vocale.
Casque	Utilisez ce connecteur pour brancher un casque sur l'ordinateur lorsque vous VOULEZ écouter de la musique ou autre sans gérer votre entourage.
Connecteur d'entrée de ligne audio	Permet de receivevoir les signaux audio d'un périphérique audio externe, tel qu'un système stéréo. Lorsque vous branchez un périphérique audio externe, un cable est raccordé entre le connecteur de sortie de ligne audio du périphérique et le connecteur d'entrée de ligne audio de l'ordinateur.
Connecteur de sortie de ligne audio	Permet d'envoyer des signaux audio de l'ordinateur à des périphériques externes, tels que des haut-parleurs stéréo alimentés (haut-parleurs avec amplificateurs intégrés), des casques, des claviers multimédias ou un connecteur d'entrée de ligne audio sur un système stéréo ou un autre périphérique d'enregistrement externe.
Connecteur USB	Ce port permet de brancher un périphérique qui utilise une connexion USB.
Connecteur Ethernet	Ce port permet de connecter l'ordinateur à un réseau local Ethernet.
Connecteur VGA	Permet de raccorder un moniteur VGA ou d'autres périphériques utilisant un connecteur de moniteur VGA.
Connecteur DVI	Permet de raccorder un moniteur DVI ou d'autres périphériques utilisant un connecteur de moniteur DVI.
Connecteur HDMI (optionnel)	Permet de raccorder le connecteur HDMI à votre écran ou à votre téléviseur.
Connecteur tuner TV (optionnel)	Disponible uniquement sur les systèmes équipés d'une carte de tuner TV.

Remarque: si vous ordinateur est équipé de clavier ou souris sans fil, suivez les instructions d'installation en rapport avec ces périhériques.

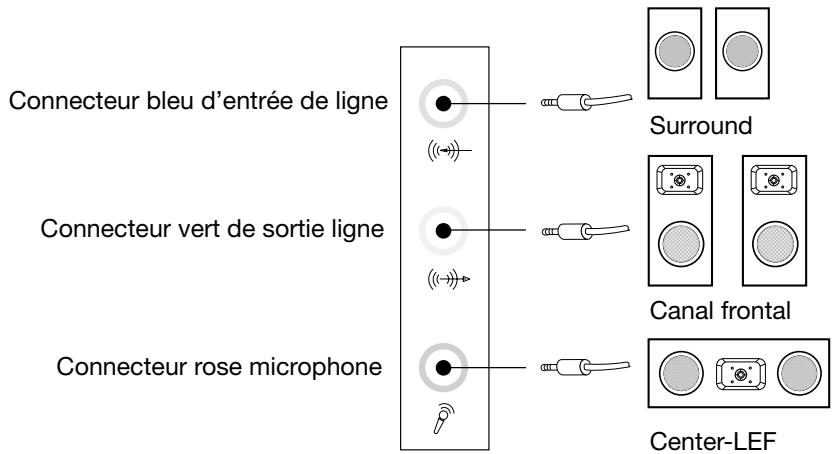

Instruction de configuration audio 5.1

(Ces instructions s'appliquent uniquement aux modèles PC dont la carte mère prend en charge la conversion son stéreo 2.0 en son Surround 5.1)

Ce modele d'ordinateur prend en charge la conversion du son stéreo en son Surround 5.1.

Procedez comme suit pour la connexion au périphérique audio Surround 5.1 :

Les configurations sont les suivantes :

1. Cliquez sur l'icone Son avec le bouton droit de la souris dans la barre des propriétés système et Sélectionnez les options Sons pour configurer le son dans la boîte de dialogue contextuelle.
2. Sélectionnez un périhérique de lecture dans la boîte de dialogue Lecture, puis cliquez sur le bouton Configurer pour le configurer.
3. Sélectionnez Surround 5.1 dans les canaux audio dans la boîte de dialogue contextuelle Configuration des haut-parleurs pour configurer les haut-parleurs en suivant les invites.
4. Un son Surround 5.1 est utilisé une fois cette procédure de configuration terminée.

Remarque: si les interfaces de configuration audio ci-dessus diffrent de celles de votre ordinateur, vous pouvez suivre les étapes ci-dessus pour configurer le système audio Surround 5.1 dans votre interface de configuration audio actuelle et dire les informations d'aidelectronique pour une assistance supplémentaire.

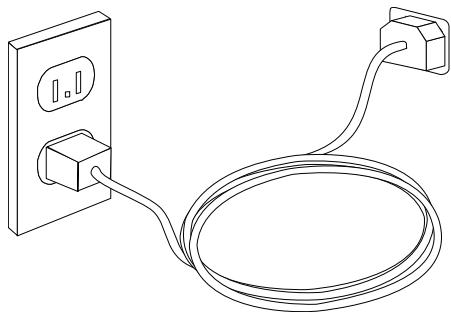

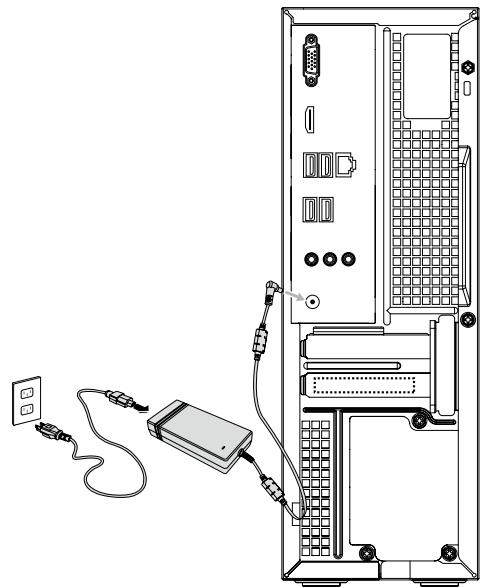

Branchement du cordon d'alimentation

Certains modèles sont équipés d'un adaptateur électrique.

Lecture des disques Blu-ray (sur certains modèles uniquement)

Vérifiez les connecteurs disponibles sur l'ordinateur et l'écran et désissez un cable adapté en fonction du tableau ci-dessous. Les autres types de cables ne répondent pas aux conditions de la norme Blu-ray.

Si l'ordinateur n'est pas équipé du cable correspondant, vous devez acheter le cable séparément.

Consultez ce tableau pour identifier les connecteurs sur l'ordinateur et l'écran.

Type de connexion	Ordinateur	Câble	Ecran
DVI vers DVI (câble DVI)	#	#	#
DVI vers HDMI (câble DVI-HDMI)	#	#	#
HDMI vers HDMI (câble HDMI)	HOMI	#	#
HDMI vers DVI (câble HDMI-DVI)	HOMI	#	#

Clavier cable (sur certains modèles uniquement)

LVT —— Entrez dans Windows, appuyez sur la touche de démarriage du programme LVT (Lenovo Vantage Technology), le logiciel Home PC précharge de Lenovo. Outre ses propres fonctions, le programme LVT permet de démarrer un autre programme compatible Windows configuré spécifique pour s'exécuter sur ce modèle.

F2 —— Le programme Lenovo Rescue System est installé sur l'ordinateur. Pour plus d'informations sur ce programme, appuyez plusieurs fois sur la touche F2 lors de la mise sous tension de l'ordinateur jusqu'à ce que Lenovo Rescue System s'ouvre.

Connectez-vous à Internet

Pour vous connecter à Internet, vous avez besoin d'un contrat avec un fournisseur d'accès Internet (FAI) et de matériel.

Les FAI et leurs offres varient d'un pays à l'autre. Contactez votre FAI pour les offres disponibles dans votre pays.

Votre ordinateur est conçu pour prendre en charge un réseau sans fil (sur certains modèles uniquement) ou cable qui connecte votre ordinateur à d'autres péripériques.

Connexion par réseau cable

Pour les reseaux câblés, connectez une extrémité du cable Ethernet (acheté séparément) sur la prise Ethernet de votre ordinateur, puis l'autre extrémité sur le routeur du réseau ou le modem à large bande. Consultez votre FAI pour des instructions de configuration détaillées.

Remarque: Les procédures d'installation d'un modem à large bande et d'un réseau variant en fonction du fabricant. Reportez-vous aux instructions du fabricant.

Connexion par réseau sans fil

Pour les réseaux sans fil, vous pouvez utiliser l'antenne LAN sans fil intégrée afin d'acceder à votre réseau domestique sans fil.

Pour connecter votre ordinateur au réseau sans fil :

1. Faites un mouvement glissant depuis le bord droit de l'écran, puis tapez sur Paramètres.

(Si vous utilisez une souris, pointez le coin supérieur ou inférieur droit de l'écran, puis cliquez sur Paramètres.)

1. Tapez ou cliquez sur l'icone du réseau, puis selectionnez le nom de votre routeur. Tapez ou cliquez sur Connecter, puis suivez les étapes qui s'affichent à l'écran.

Testez le réseau sans fil en ouvrant votre navigateur Web et en accédant à un site Web.

Utilisation de Windows 8

Ce chapitre porte sur :

Commutation entre les principales interfaces de Windows 8
La Charms Bar
Extinction de l'ordinateur
Commutation entre les applications
Fermeture d'une application
Ouverture d'autres programmes système
Aide et support Windows

Attention: Le système d'exploitation Windows 8 est fourni par Microsoft Corporation. Veuillez l'utiliser conformément au Contrat de Licence Utilisateur Final (EULA) entre vous et Microsoft. Pour toutes les questions relatives au système d'exploitation, veuillez contacter directement Microsoft.

Commutation entre les principales interfaces de Windows 8

Windows 8 est fourni avec deux interfaces utiliser principales : l'écran Accueil et le bureau Windows.

Procedez comme suit pour passer de l'écran Accueil au bureau Windows :

• Sélectionnez la tuile du bureau Windows sur l'écran Accueil.
• Appuyez sur la touche Windows + D.

Procedez comme suit pour passer du bureau à l'écran Accueil :

• Sélectionnez Accueil dans la Charms Bar.
• Déplacez le curseur dans le coin inférieur gauche, puis Sélectionnez la miniature de l'écran Accueil lorsqu'elle s'affiche.
  Appuyez sur la touche Windows

La Charms Bar

Charms offre de nouvelles manieres rapides d'effectuer de nombreuses taches. Pour afficher les symboles, procedez comme suit :

• Faites glisser le doigt depuis le bord droit de l'écran.
• Si vous utiliser une souris, pointez le coin supérieur droit ou inférieur droit de l'écran.
• Appuyez sur la touche Windows + C.

Extinction de l'ordinateur

Pour eteindre I'ordinateur :

1. Faites glisser depuis le bord droit de l'écran, puis tapez sur Paramètres. (Si vous utiliser une souris, pointez le coin supérieur droit ou inférieur droit de l'écran, puis cliquez sur Paramètres.)
2. Sélectionnez Marche/Arrêt → Arrête.

Commutation entre les applications

Quelquefois, vous souhaitez revenir à une application que vous veniez d'utiliser ou commuter rapidement entre des applications récentes.

Pour commuter entre des applications :

Faites glisser le doigt depuis le bord gauche de l'écran ou déplacez le curseur depuis le coin supérieur gauche, puis cliquez pour acceder à l'application suivante.

Fermeture d'une application

Pour fermer une application, procédez comme suit :

• Déplacez le curseur vers le coin supérieur gauche de l'écran. Lorsque la miniature s'affiche, faites-la glisser en bas de l'écran.
• Faites glisser le doigt depuis le bord supérieur de l'écran. Lorsque la page de l'application devient plus petite, faites-la glisser en bas de l'écran.
• Déplacez le curseur vers le bord supérieur de l'écran. Lorsque le curseur se transforme en une main, faites glisser la page de l'application vers le bas de l'écran.

Ouverture d'autres programmes système

Il existe une manière rapide d'ouvrir d'autres programmes système.

Pour ouvrir le menu, procédez comme suit :

• Déplacez le curseur vers le coin inférieur gauche de l'écran. Lorsque la miniature s'affiche, cliquez avec le bouton droit de la souris pour ouvrir le menu.
• Appuyez sur la touche Windows + X.

Aide et support Windows

Si vous avez un problème avec le système d'exploitation, consultez le fichier Aide et support Windows. Pour ouvrir le fichier Aide et support Windows, précédez comme suit :

• Sélectionnez le symbole paramètres, puis Aide.
• Appuyez sur la touche Windows + F1.

Vous pouvez dire le fjichier Aide et support Windows sur votre ordinateur. Vous pouvez également acceder à l'aide et au support en ligne enclinquant sur I'un des deux liens répertoriés sous Explorer davantage.

Utilisation du programme Rescue System

Ce chapitre porte sur :

OneKey Recovery
Installation des pilotes et des applications

Attention: l'utilisation de OneKey Recovery entrainera une perte des données.

• Vous pouvez restaurer le lecteur C : de l'ordinateur à ses paramètres par défaut ou la dernière sauvégarde système à l'aide de OneKey Recovery. Si vous faites cela, toutes les données générées sur le lecteur C : seront perdues, mais le contenu et le format des autres partitions du disque dur resterontinchangés.

• Si vous voulez installer un système d'exploitation et le sauvégarder avec OneKey Recovery, vous doivent formater la partition C : au format NTFS etinstaller le système d'exploitation sur la partition C : . pour que le système OneKey Recovery puisse fonctionner.

Remarque relative à la partition de maintenance :

Les fjichiers et les données appropriées utilisés par Rescue System sont enregistrés dans la partition de maintenance. La suppression de cette partition rend Rescue System inutilisable. Pour plus de détails, procédez comme suit :

Depuis le symbole Rechercher, sélectionnez Applications Panneau de configuration Outils d'administration Gestion de l'ordinateur Gestion des disques, vous pouvez voir la partition de service, qui ne doit pas être supprimée.

Remarque : les fichiers de restauration et les données appropriées utilisés par Rescue System sont enregistrés dans la partition de maintenance. Si la partition de maintenance est supprimée ou endommagée par un utilisateur autre qu'un membre du personnel Lenovo agréé, la société Lenovo ne pourrait enaucun cas être tenue pour responsable des pertes occasionnées.

OneKey Recovery

OneKey Recovery est une application simple d'utilisation. Vous pouvez l'utiliser pour restaurer la configuration par défaut de l'ordinateur ou l'état qu'il avait lors d'une sauvegarde précédente.

Procedure détaillée

1. Appuyez plusieurs fois sur la touche F2 après la mise sous tension de l'ordinateur puis relâchéz-la lorsque le programme Lenovo Rescue System s'ouvre ; sélectionnez ensuite OneKey Recovery.

Remarque : System Recovery écrasera toutes les données présentes sur le lecteur C : . Pour éviter toute perte de données, voirlez à sauvégarder les données importantes avant d'effectuer une restauration du système.

1. Suivez les instructions qui s'affichent pour selectionner la tâche de sauvegarde à partir de laquelle vous pouze effectuer la restauration, et le disque sur lequel installer le système d'exploitation, puis cliquez sur Next (Suivant) pour lancer la restauration.
2. Attendez la fin de la restauration du système. N'interrompez pas la procédure.
3. Une fois le système restauré, le historiel vous invite à redémarrer l'ordinateur. Redémarrez l'ordinateur et entrez dans le système d'exploitation.

Installation des pilotes et des applications

La fonction d'installation des pilotes et des applications de Rescue System permet à l'utilisateur de réinstaller aisément toutes les applications et tous les pilotes Lenovo fournis avec le matériel Lenovo.

Méthode 1 : installation automatique

Appuyez plusieurs fois sur la touche F2 après la mise sous tension de l'ordinateur puis relâchéz-la lorsque le programme Lenovo Rescue System s'ouvre ; sélectionnez ensuite Installation des pilotes et des applications.

Suivez les instructions qui s'affichent pour installer les applications et les pilotes Lenovo. Cliquez sur OK pour démarrer l'installation du logiciel Installation des pilotes et des applications Lenovo.

Le système redémarré. ÀpRES le redémarrage du système, l'installation des pilotes et des applications se poursuit jusqu'à son terme.

Méthode 2 : installation manuelle

Dans le système Windows, cliquez sur l'icone Lenovo Rescue System sur le bureau de Windows ou sur I'écran Accueil. Puis, Sélectionnez Installation des pilotes et des applications dans la boîte de dialogue qui s'affiche.

Après le démarriage de la procédure, installez tous les pilotes et logiciels manuellement en suivant les instructions qui s'affichent.

Remarques :

1. N'installez pas un logiciel qui est déjà installé sur l'ordinateur.
2. Assurez-vous que l'Installation des pilotes et des applications s'est installé automatiquement avant de lancer le système d'exploitation. La fonction d'installation manuelle n'est utilisable qu'après que le logiciel a été installé.

Dépannage et confirmation de la configuration

Ce chapitre porte sur :

Résolution des incidents

Remarque : la description de la carte tuner TV dans le manuel s'applique uniquement aux ordinateurs disposant de cette carte. Elle ne s'applique pas aux ordinateurs qui n'en disposent pas.

Résolution des problèmes

Suivez les conseils ci-dessous pour identifier et résoudre les problèmes liés à votre ordinateur :

• Si vous avez ajoute ou supprimé un composant juste avant l'occurrence du problème, vérifie les procédures d'installation du composant pour vous assurer qu'il est correctement installé.
• Si un périphérique ne fonctionne pas, vérifie qu'il est correctement connecté.
• Si un message d'erreur s'affiche, notez le contenu exact du message.
  Celui-ci peut aider le service d'assistance à identifier et résoudre le ou les incidents.
• Si un message d'erreur de programme s'affiche, consultez le document Aide de ce programme.

Résolution des incidents liés à l'affichage

Problème : l'écran est vide ou aucune image ne s'affiche.

Dépannage et résolution du problème :

1. Vérifiez que l'écran est sous tension. Si tel n'est pas le cas, appuyez sur le bouton Marche/Arrêt.
2. Vérifiez que le cable d'alimentation de l'écran n'est pas débranché. Si tel est le cas, branchez-le.
3. Vérifiez que le cable d'interface de l'écran est correctement relié au connecteur de la carte graphique. Si tel n'est pas le cas, arrêtez l'ordinateur, puis connectez correctement le cable d'interface de l'écran sur le connecteur de la carte graphique.

Problème : vous doivent modifier les paramètres des propriétés d'affichage.

Définition des propriétés de l'arrière-plan de l'écran et des icones :

1. Cliquez avec le bouton droit de la souris n'improte où sur le bureau, sauf sur une icône, puis sélectionné l'options Personneliser dans le menu contextualuel.

2. Définissez les options pour :

3. Changer l'image d'arrière-plan du bureau

4. Sélectionner un écran de veille
5. Sélectionnez les options de couleur de Windows pour les cordures et la barre d tâches

6. Sélectionnez un thème

7. Cliquez avec le bouton croit de la souris n'importe où sur le bureau, sauf sur une icône, puis sélectionné l'option Résolution d'écran pour modifier l'apparace.

Problème : onduulations sur l'écran.

Dépannage et résolution du problème :

1. Vérifiez si l'un des périhériques suivants est situé à moins d'un mètre de l'ordinateur : réfrigerateurs, ventilateurs électriques, sèche-linges électriques, onduleurs, régulateurs, lampes fluorescentes ou tout autre équipement électrique capable de générer des interférences magnétiques.
2. Éloignez les apparciels susceptibles de perturber le fonctionnement de l'ordinateur.
3. Si le problème persististe, contactez le service clientèle de Lenovo.

Résolution des incidents liés au son

Problème : les haut-parleurs intégrés n'émettent aucun son.

Dépannage et résolution du problème :

• Réglez la commande de volume de Windows — Sélectionnez l'icone du haut-parleur dans le symbole Paramètres ou cliquez sur la flèche dans la barre de tâches pour afficher les icones masquées du mode bureau de Windows, puis cliquez sur l'icone du haut-parleur. Vérifiéz que le volume n'est pas à zéro et que le son n'est pas coupé. Réglez le volume, les basses ou les aigus afin d'éliminer la distorsion audio.
• Réinstallé le pilote audio.
• Débranche le casque audio du connecteur correspondant : le son des haut-parleurs est automatiquement coupé lorsqu'un casque audio est relié au connecteur de casque lésral de l'ordinateur.

Problème : le casque audio n'émet aucun son

Dépannage et résolution du problème :

• Vérifiez le cordon du casque : assurez-vous que le cordon est correctement enforcé dans le connecteur.
• Réglez la commande de volume de Windows — Sélectionnez l'icone du haut-parleur dans le symbole Paramètres ou cliquez sur la flèche dans la barre de tâches pour afficher les icones masquées du mode bureau de Windows, puis cliquez sur l'icone du haut-parleur. Vérifie que le volume n'est pas à zéro et que le son n'est pas coupé.

Résolution des incidents liés aux logiciels

Problème : vous ne pouvez pas quitter un logiciel normalement.

Dépannage et résolution du problème :

1. Ouvrez le Gestionnaire des tâches en appuyant simultanément sur les touches Ctrl, Alt et Suppr.
2. Sélectionné le programme qui pose problème, puis cliquez sur le bouton Fin de tâche.

Problème : vous poulez installer ou désinstaller un programme.

Solution :

procedure d'installation, n'interrompez jamais le programme d'installation en mettant le système hors tension ou en utilisant d'autres procédures aussi radicales vous risquez de provoquer des problèmes logiciels dans le système ou même de l'empêcher de démarrer.

Au cours d'une désinstallation, ne supprimez jamais les fichiers ou les dossiers directement afin de ne pas endommager le fonctionnement du système et de ne pas générer un dysfonctionnement général.

Pour désinstaller correctement un logiciel, procédez comme suit :

1. Sauvegardez tous les documents et les paramètres système associés au calculiel avant de le supprimer.
2. Si le logiciel est fourni avec son propre programme de désinstallation, executez-le directement pour désinstaller le logiciel.
3. Si le programme ne dispose pas de son propre programme de déinstallation, Sélectionnez Applications Panneau de configuration depuis le symbole Rechercher.
4. Dans le Panneau de configuration, Sélectionnez Programmes → Programmes et fonctionnalités.
5. Recherche le programme approprié dans la boîte de dialogue Programmes et fonctionnalités et sélectionnez Désinstaller/Modifier.
6. Suívez les instructions qui s'affichent pour désinstaller le logiciel.

Résolution des incidents liés aux disques durs et optiques

Problème : le lecteur optique ne parvient pas à dire un CD/DVD.

Dépannage et résolution du problème :

1. Vérifie que l'icone du lecteur optique figure dans le gestionnaire des ressources du système d'exploitation. Si tel n'est pas le cas, redémarrez l'ordinateur. Si l'icone n'apparait toujours pas, contactez le service client Lenovo. Sinon, passez à l'étape suivante de cette procédure.
2. Vérifiez que le CD/DVD est correctement inséré dans le lecteur. Si tel n'est pas le cas, réinsérez le CD ou le DVD. Sinon, passez à l'étape suivante de cette procédure.
3. Lisez les specifications de votre ordinateur pour déterminer si le lecteur optique peut effectivement dire ce type de CD ou DVD.
4. Si le CD/DVD est illisible, remplacez-le par un CD/DVD en bon etat (par exemple, un CD/DVD fourni avec l'ordinateur).
5. Si le problème persististe, vérifie que la face de lecture du CD/DVD ne présente pas de defaults.

Problème : la capacité du disque dur, telle que l'indique le système, est inférieure à sa capacité nominale.

Dépannage et résolution du problème : si l'ordinateur est équipé de la fonction OneKey Recovery, la fonction de restauration du système occupe une partie de l'espace disque. Cela peut expliquer pourquoi la capacité du disque dur semble inférieure.

Autre explication technique : la capacité nominale du disque dur est exprimée dans le système decimal par volume de 1 000 octets. Toutefois, la capacité réelle du disque est exprimée dans le système binaire, 1 024 octets (par exemple, la capacité nominale 1 Go est 1 000 Mo, alors que la capacité réelle 1 Go est 1 024 Mo).

La capacité du disque dur affichée sous Windows peut être calculée comme suit :

La capacité nominale du disque dur est de 40 Go et sa capacité réelle doit être: 40 × 1000 × 1000 × 1000 / (1024 × 1024 × 1024) = 37 Go.

Si la partition de maintenance de

3 Go - 3 x 1000 x 1000 x 1000/(1024 x 1024 x 1024) = 2,79 Go est soustraite, vous obtenez la capacité du disque dur du système.

La capacité du disque dur calculée selon cette méthode peut être légément différente de la capacité réelle en raison des règles d'arrondi des totaux.

Remarques spéciales pour la résolution des incidents liés à Windows

Notez les informations suivantes qui peuvent être utiles pour la résolution future des incidents système :

1. Les pilotes de ce modele d'ordinateur prennet en charge uniquement le système Windows 8.

2. Si vous utilise Windows Media Center pour regarder la télévision, prenez particulièrement en compte des points suivants :

3. Dans les deux cas suivants, vous doivent réenregistrer la liste de chaînes :

a. Lorsque vous passez du mode TV numérique au mode TV analogique, la liste de chaînes enregistrées pour le mode numérique est effacée. Si vous voulez de nouveau regarder la télévision en mode numérique, vous nevez créé et enregistrer une nouvelle liste de chaînes.
b. Lorsque vous passez du mode TV analogique au mode TV numérique, la liste des chaînes enregistrées pour le mode numérique est effacée. Si vous voulez à nouveau regarder la télévision en mode analogique, vous nevez creer et enregistrer une nouvelle liste de chaînes.

• Vous doivent regardier le signal d'entrée du tuner TV sur Analogiques avant de pouvoir regarder des émissions en télétexte.

Aide et support Windows

Si vous avez un problème avec le système d'exploitation, consultez le fichier Aide et support Windows. Pour ouvrir le fichier Aide et support Windows, précédez comme suit :

• Sélectionnez le symbole paramétres, puis Aide.
  Appuvez sur la touche + F1.

Vous pouvez dire le fjichier Aide et support Windows sur votre ordinateur. Vous pouvez également acceder à l'aide et au support en ligne en cliquant sur l'un des deux liens répertoriés sous Explorer davantage.

BIOS setup utility

Qu'est-ce que le BIOS setup utility ?

Le BIOS setup utility est un logiciel basé sur la ROM. Il communicates les informations de base de l'ordinateur et offre des options de configuration des péripériques d'amortage, de sécurité, de mode matériel et d'autres préférences.

Comment puis-je démarrer le BIOS setup utility ?

Pour démarrer le BIOS setup utility :

1. Éteignez l'ordinateur.
2. Appuyez à plusieurs reprises sur la touche F1 et relâchéz-la après avoir allumé l'ordinateur, puis selectionnéz Startup → Boot Priority.

Comment puis-je changer le mode d'amorçage ?

Il existe deux modes d'amorçage : UEFI et Legacy. Pour changer le mode d'amorçage, démarrez le BIOS setup utility et configurer le mode d'amorçage pour prendre en charge UEFI ou Legacy dans le menu d'amorçage.

Quand doit je modifier le mode d'amorçage?

Le mode d'amorçage par défaut pour votre ordinateur est le mode UEFI. Si vous ne vez estdowner un système d'exploitation hérié de Windows (tous les systèmes d'exploitation precedant Windows 8) sur votre ordinateur, vous nevez changer le mode d'amorçage pour prendre en charge Legacy. Il est impossible d'installer le système d'exploitation Windows si vous ne modifie pas le mode d'amorçage.

Exécution des tâches de maintenance quotidiennes

Nettoyage des composants de I'ordinateur

Étant donné que la plupart des composants de l'ordinateur sont constitués de circuits imprimés sophistiqués, il est important de nettoyer régulièrement l'ordinateur et ses alentours pour éviter l'accumulation de poussière. Pour nettoyer les composants, utilisez les éléments suivants : un aspirateur, un chiffon doux en coton, de l'eau pure (eau douce ou distillée de préférence) et des cotons-tiges

Attention : avant de nettoyer l'ordinateur, débranchez-le. Nettoyez l'ordinateur à l'aide d'un chiffon doux humide. N'utilise pas de nettoyants liquides ou en aérosol qui peuvent contérer des substances inflammables.

Remarque : ne vaporisez pas la solution de nettoyage directement sur l'écran afin de ne pas endommager l'ordinateur et l'écran. Nettoyez l'écran uniquement avec des produits adaptés et suivez les instructions fournies avec le produit.

Pour nettoyer les composants informatiques,procédez comme suit :

• Éliminez la poussière en passant un chiffon doux sur l'ordinateur, l'écran, l'imprimante, les haut-parleurs et la souris.
• Passez l'aspirateur dans les recoins inaccessibles.
• Pour nettoyer correctement le clavier, mettez l'ordinateur hors tension et frottez doucement avec un chiffon humide. Attendez que le clavier soit complètement sec pour l'utiliser à nouveau.

Évitez absolutement de :

Laisser de I'eau s'infiltrer dans I'ordinateur
Utiliser un chiffon trop humide
- Projeter de l'eau directement sur l'écran ou à l'intérieur de l'ordinateur

Le moniteur LCD doit être nettoyé tous les jours. Passez quotidiennement un chiffon sec sur l'écran et le clavier pour éliminer la poussière. Maintenez toutes les surfaces propres et éliminez les taches de graisse.

Guide de remplacement des éléments matériels

Ce chapitre porte sur :

Identification des composants internes

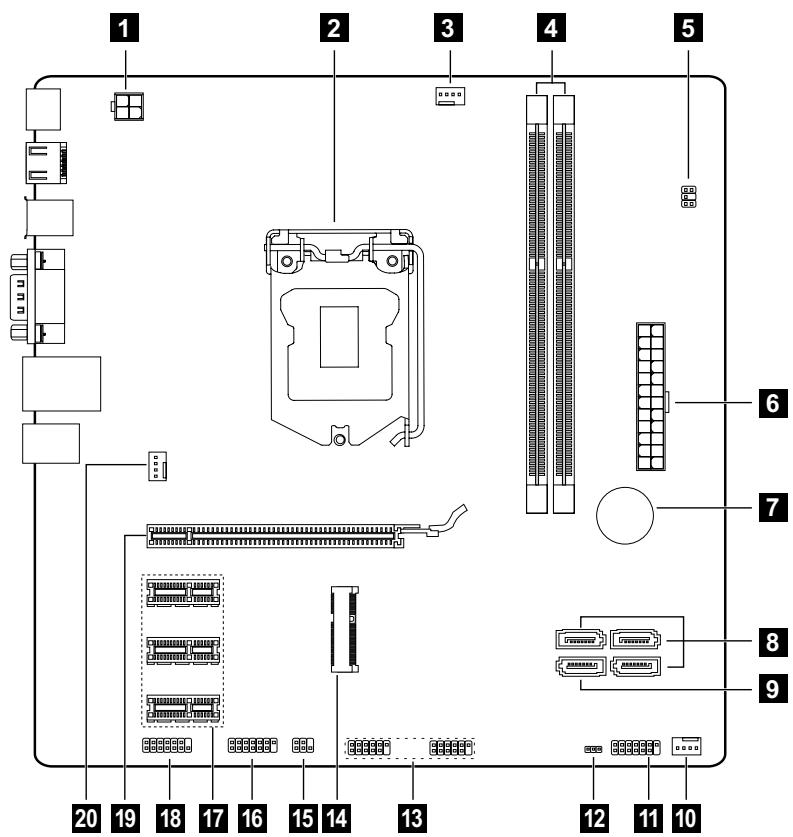

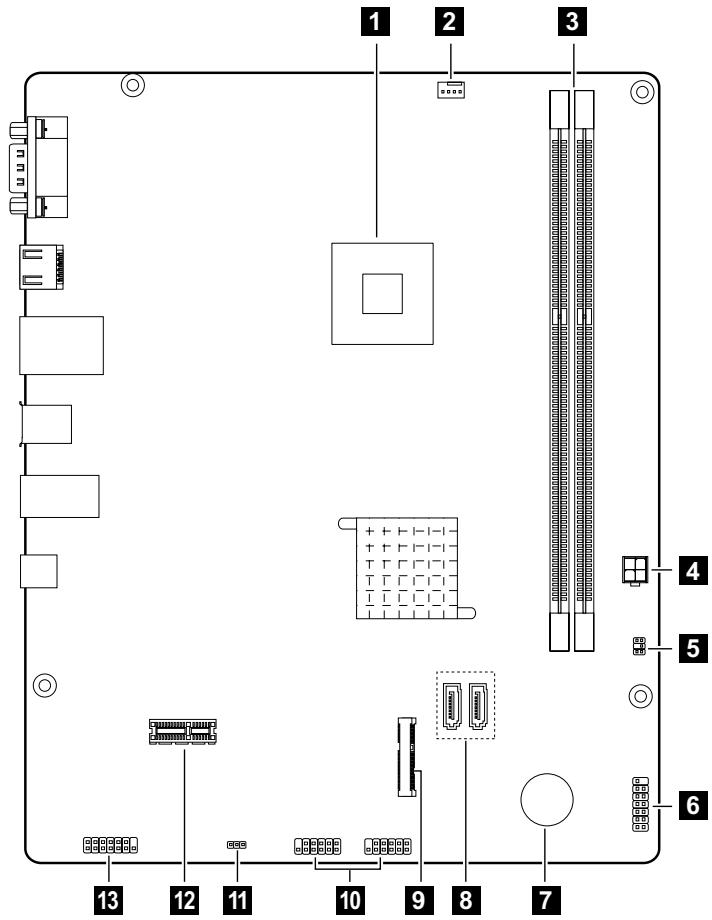

Identification des pieces sur la carte système

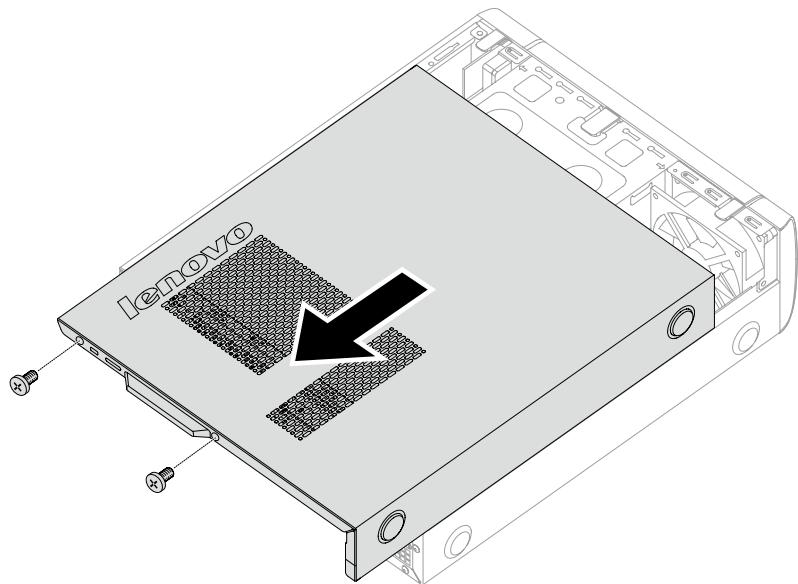

Retrait du couvercle de l'ordinateur

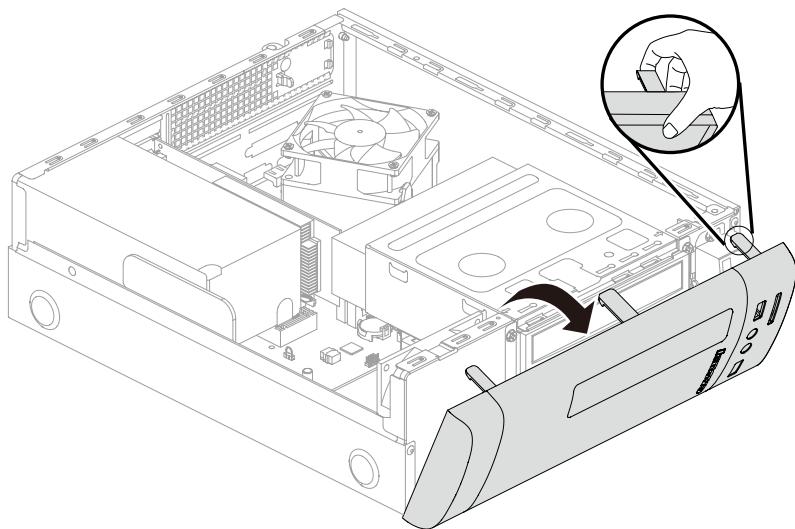

Retrait du cache avant
Remplacement d'un module de mémoire

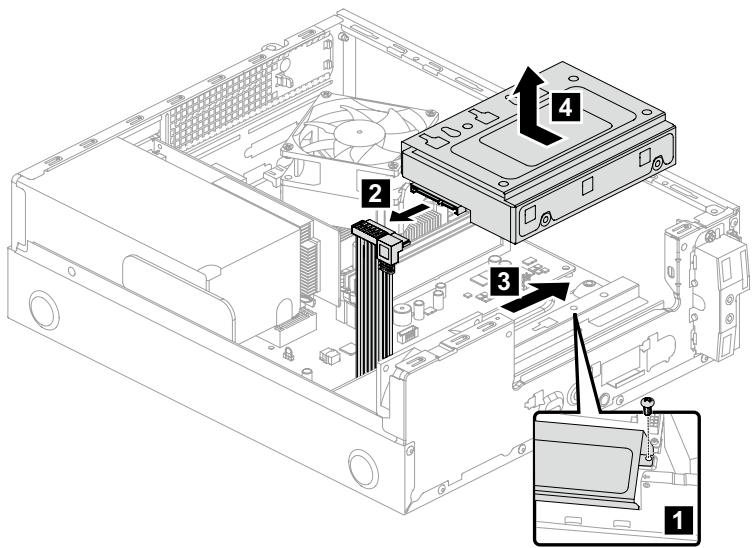

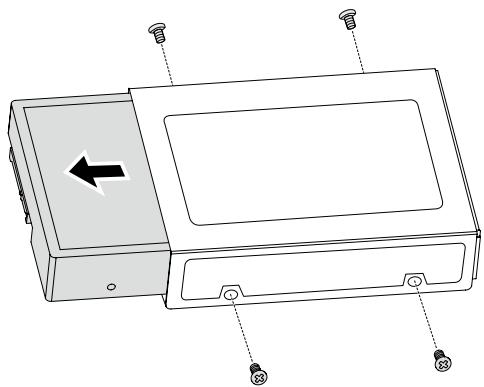

Remplacement d'un disque dur

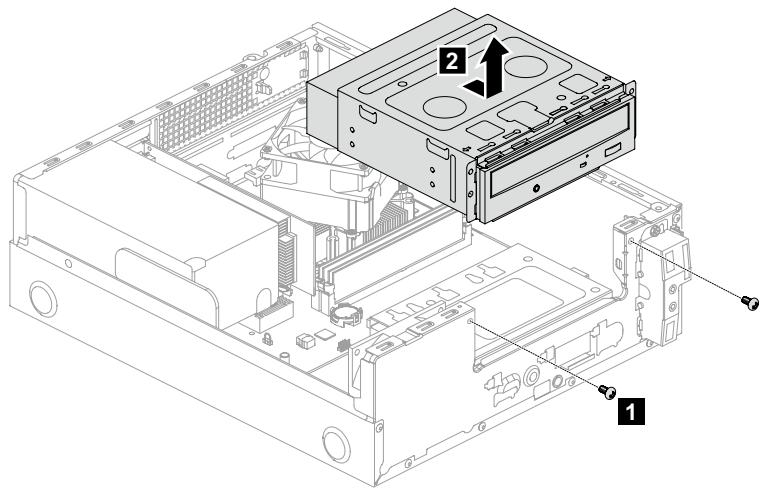

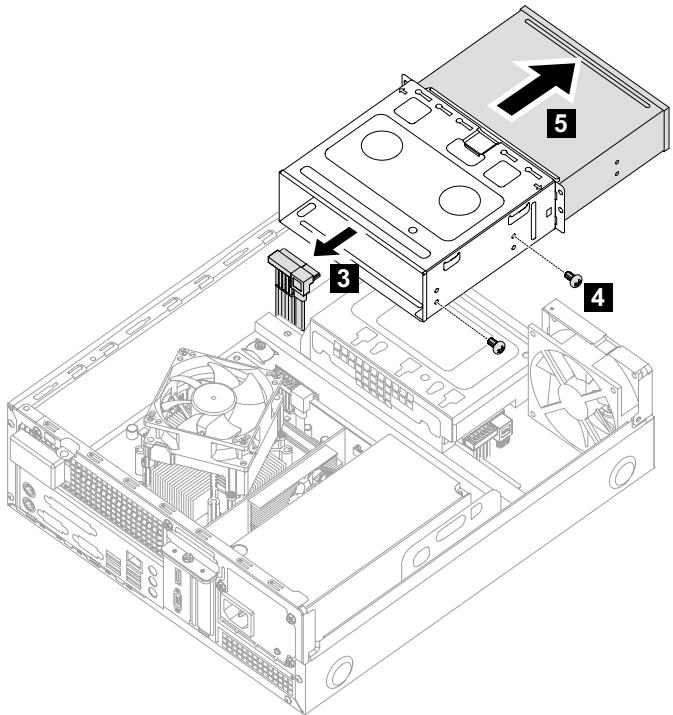

Remplacement d'une unité optique
Remplacement du clavier et de la souris

Présentation

Ce guide s'aussus clients qui remplacent les unités CRU (Unités replacables par le client) et aux techniciens de maintenance qualifiés charges de replacer les unités FRU (Unités replacables sur site). Dans ce guide, ces unités seront souvent désignées par le terme « composant »

Remarque: le personnel de maintenance qualifié doit consulter le manuel Hardware Maintenance Manual (HMM) pour obtenir des informations sur la commande de composants.

Ce guide ne présente pas les procédures relatives à tous les composants.

Le remplacement des cordons et cables, des commutateurs et de certains éléments mécaniques peut être réalisé par les techniciens de maintenance qualifiés sans se référer à des procédures détaillées.

Remarque : n'utilisez que des composants fournis par Lenovo®.

La description de la carte tuner TV s'applique uniquement aux ordinateurs sur lesquels une telle carte est installée. Elle ne concerne pas les modèles non dotés de cette carte.

Ce guide présente les procédures de remplacement des composants suivants :

• modules de mémoire
  Disque dur
• Unité optique
• Clavier, souris (câblés)

Consignes de sécurité concernant le remplacement des unités CRU

N'ouvre pas l'ordinateur ou ne tentez pas d'effectuer des réparations avant d'avoir lu les « consignes de sécurité » figurant dans le manuel Consignes de sécurité et déclaration de garantie fourni avec l'ordinateur. Si vous ne disposez plus du manuel Consignes de sécurité et déclaration de garantie, vous pouvez l'obtenir en ligne sur le site Web de l'assistance technique, http://support.lenovo.com.

Autres sources d'informations

Si vous avez accès à Internet, vous trouvrez sur le Web les informations les plus récentes concernant votre ordinateur.

Il s'agit des informations suivantes :

• Retrait et installation des unités CRU
  Publications
  Résolution des incidents
• Informations sur les composants
• Liens vers d'autres sources d'informations pratiques

Pour acceder à ces informations, visitez le site http://support.lenovo.com.

Outils nécessaires

Pour démonter l'ordinateur, vous doivent disposer des outils suivants :

• Bracelet de mise à la masse et tapis conducteur pour éviter les décharges electrostatiques
• Tournevis à tête plate
• Tournevis cruciforme
  Tournevis à tête hexagonale
  Tournevis à tête plate en plastique
• Pinces fines en plastique

Remarque: la taille des vis des différents composants varie. Au cours du démontage, regroupez les vis avec les composants correspondants afin d'eviter toute erreur lors de la réinstallation des composants.

Manipulation des composants sensibles à l'électricité statique

Si I'électricité statique ne présente pas de danger pour vous, elle peut endommager gravement les composants de l'ordinateur.

Lorsque vous remplacez une piece, n'ouvre pas l'emballage antistatique contenant le nouveau composant tant que celui qui est défectueux n'a pas eté rétièr de l'ordinateur et que vous n'étés pas pré t à installer le nouveau.

Lorsque vous manipuez les composants, prenez les précautions énoncées ci-après afin d'éviter tout endommagement par l'électricité statique :

• Limitez vos mouvements. Les mouvements contribuient à générer de l'électricité statique autour de vous.
• Manipuez toujours les composants de l'ordinateur avec précaution. Tenez les cartes, les modules de mémoire, les cartes principales et les microproessesurs par les côts. Ne touche jamais les circuits imprimés.
• Empêchez d'autres personnes de toucher les autres composants de l'ordinateur.
• Avant d'installer un composant de remplacement, mettez en contact son emballage artistatique avec le cache métallique d'un emplacement d'extension ou toute autre surface métallique non peinte de l'ordinateur pendant au moins deux secondes afin de réduire l'électricité statique présente dans l'emballage et dans votre corps.
• Dans la mesure du possible, retirez le nouveau composant de son emballage antistatique et installez-le directement dans l'ordinateur sans le poser. Sinon, posez l'emballage antistatique contenant le composant sur une surface plane et lisse et placez le composant dessus.
• Ne posez pas le composant sur le capot de l'ordinateur ou sur toute autre surface métallique.

Emplacements

Cette section fournit des illustrations permettant de localiser les connecteurs, les contrôles et les composants de l'ordinateur. Pour enlever le capot de l'ordinateur, voir « Retrait du capot de l'ordinateur »

Emplacement des composants et des connecteurs

Reportez-vous aux illustrations ci-dessous pour localiser les composants et connecteurs de l'ordinateur.

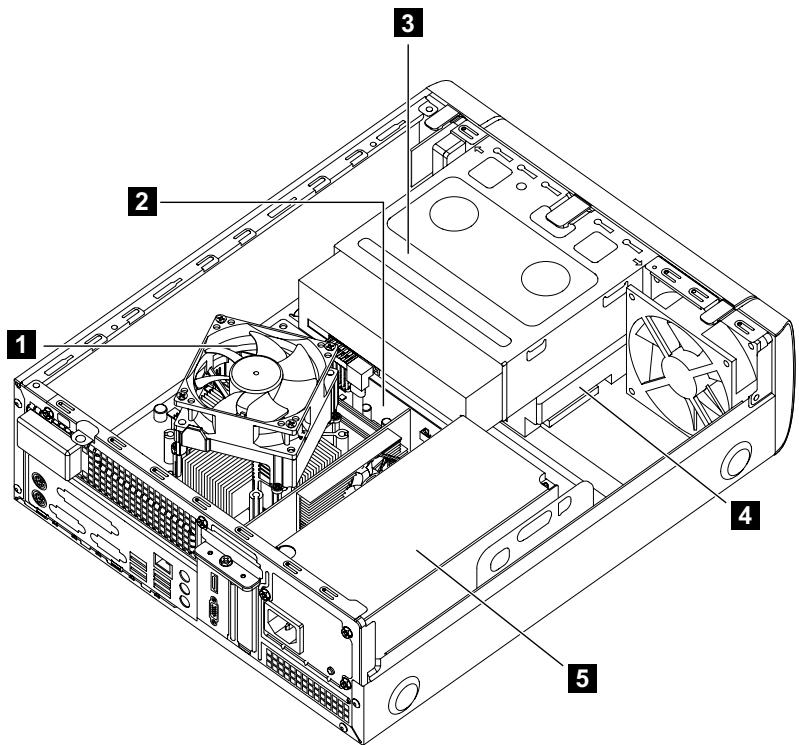

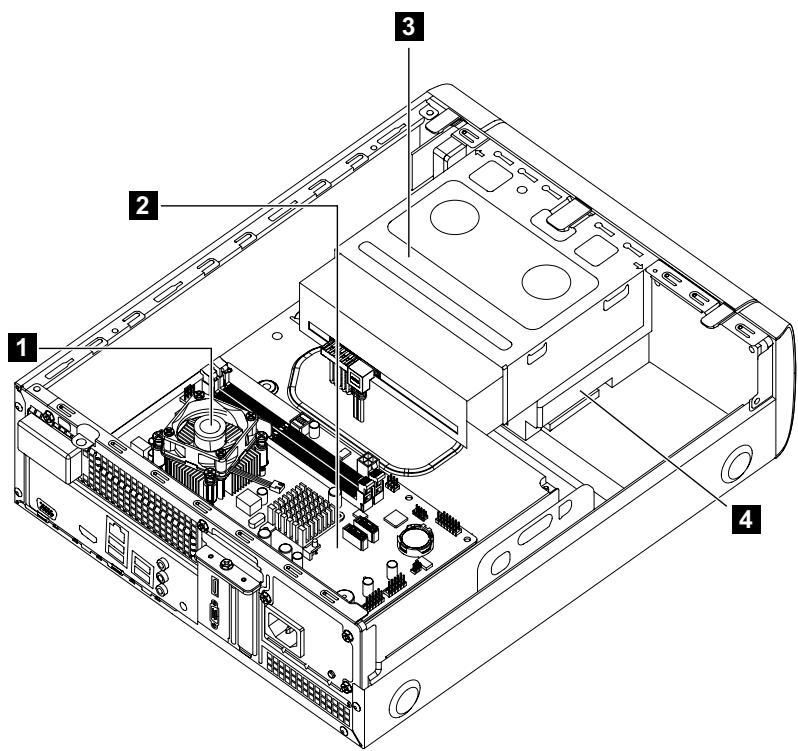

Composants internes

Les illustrations ci-dessous montrent les composants internes de l'ordinateur.

Lenovo H505s

1 Dissipateur de chaleur et ventilateur de l'UC

3 Unité et baie de disque optique

2 Carte système

4 Disque dur

Lenovo H520s

1 Dissipateur de chaleur et ventilateur de l'UC
2 Carte système
3 Unité et baie de disque optique
4 Disque dur
5 Alimentation électrique

Identification des éléments de la carte système

La carte système (appelée parfois Carte mère) est la principale carte de circuit imprimé de l'ordinateur. Elle fournit les fonctions de base et prend en charge divers péripériques installés en usine ou que vous pouvez installer ultérieurement.

Lenovo H505s

1 Microprocesseur et dissipateur de chaleurur
3 Emplacements de mémoire (2)
5 Embase du capteur thermique
7 Batterie
9 Emplacement mini PCI-E

2 Embase du ventilateur du microprocesseur
4 Connecteur d'alimentation
6 Connecteur du panneau avant
8 Connecteurs SATA (2)
10 Connecteurs USB frontaux (2)

11 Cavalier d'effacement CMOS

2 Emplacement de carte graphique PCI Express X 1

3 Connecteur audio frontal

Lenovo H520s

1 Connecteur d'alimentation 12 V
3 Embase du ventilateur du microprocesseur
5 Embase du capteur thermique
7 Batterie
9 Connecteur eSATA
11 Connecteur du panneau avant

2 Microprocesseur et dissipateur de chaleur
4 Emplacements de mémoire (2)
6 Connecteur d'alimentation
8 Connecteurs SATA (3)
10 Embase du ventilateur d'alimentation
2 Cavalier d'effacement CMOS

3 Connecteurs USB frontaux (2)
15 Connecteur de changement de mode
17 Emplacements de carte PCI Express x1 (3)
19 Emplacement de carte graphique PCI Express X 16

14 Emplacement mini PCI-E
16 Connecteur série (COM2)
18 Connecteur audio frontal
20 Embase du ventilateur système

Remplacement du matériel

Attention: ne retirez pas le capot de l'ordinaire et ne tentez pas non plus d'effectuer des réparations avant d'avoir lu les « consignes de sécurité » dans le manuel Consignes de sécurité et déclaration de garantie fourni avec l'ordinaire ou dans le document Hardware Maintenance Manual (HMM) de l'ordinaire. Pour obtenir des exemplaires du manuel Consignes de sécurité et déclaration de garantie ou du manuel HMM, accédez au site Web de l'assistance http://support.lenovo.com.

Remarque : n'utilisez que des composants fournis par Lenovo.

Informations générales

Instructions à suivre avant le démontage

Avant de procéder au démontage, effectuez les tâches suivantes :

1. Mettez le système et tous les péripériques hors tension.
2. Debranchez tous les cordons d'alimentation et d'interface de l'ordinateur.
3. Placez le système sur une surface plate et stable.

Retrait du capot de l'ordinateur

Attention : mettez l'ordinateur hors tension et attendez 3 à 5 minutes pour lui permettre de refroidir avant desteroler le carter.

Pour enlever le capot de l'ordinateur :

1. Retirez les supports (disquettes, CD, ou cartes mémoire) des unités, arrêtez le système d'exploitation et mettez hors tension l'ordinateur, ainsi que tous les périphériques connectés.
2. Débranche tous les cordons d'alimentation du secteur.
3. Déconnectez tous les cables raccordés à l'ordinateur. Il s'agit des cordons d'alimentation, des cables d'entrée-sortie et des autres cables connectés à l'ordinateur. Voir « Localisation des connecteurs à l'arrière de l'ordinateur »
4. Retirez les 2 vis de fixation du capot à l'arrête du chassinis.
5. Faites glisser le capot vers l'arrière du chassin pour le retirer.

Remarque : pour cette procEDURE, nous vous recommendons demettre l'ordinateur sur une surface plane et stable.

Retrait du cache avant

Pourzheimerlecacheavant:

1. Retirez le capot de l'ordinateur. Voir « Retrait du capot de l'ordinateur »

Remarque : pour cette procEDURE, nous vous recommendons demettre l'ordinateur sur une surface plane et stable.

1. Retirez le cache avant en liberant les trois languettes en plastique dans le chassis et en le poussant vers l'extérieur, comme indiqué.

1. Pour remonter le cache, alignez les languettes en plastique sur l'arrière du cache en faisant correspondre les orifices dans le chassin, puis en les enclenchant dans la partie supérieure et la partie inférieure de ce dernier.
2. Voir « Fin de l'installation »

Remplacement de l'unité optique

Attention : ne retirez pas le capot de l'ordinaireur et ne tentez pas non plus d'effectuer des réparations avant d'avoir lu les « consignes de sécurité » dans le manuel Consignes de sécurité et déclaration de garantie fourni avec l'ordinaireur ou dans le document Hardware Maintenance Manual (HMM) de l'ordinaireur. Pour obtenir des exemplaires du manuel Consignes de sécurité et déclaration de garantie ou du manuel HMM, accédez au site Web de l'assistance http://support.lenovo.com.

Pour remplaçer l'unité optique

1. Retirez le capot de l'ordinateur. Voir « Retrait du capot de l'ordinateur »
2. Retirez le cache avant. Voir « Retrait du cache avant »
3. Retirez les 2 vis de fixation de la baie de l'unité de disque optique au chassin. 1
4. Glissez la baie de l'unité de disque optique vers l'extérieur, puis soulevez-la. 2

1. Déconnectez les cables de données et d'alimentation à l'arrière de l'unité optique. 3
2. Retirez les 2 vis qui maintainnent l'unité optique dans la baie de l'unité optique et poussez l'unité optique tout droit hors de la baie de disque.

1. Glissez la nouvelle unité optique dans la baie par l'avant, puis fixez-la sur la baie à l'aide des vis.
2. Connectez les câbles de données et d'alimentation sur la nouvelle unité optique.
3. Remettez la baie de l'unité de disque optique en place, puis poussez-la et fixez-la à nouveau à l'aide des vis.
4. Remontez le cache avant. Voir « Retrait du cache avant »
5. Voir « Fin de l'installation »

Remplacement du disque dur

Attention : ne retirez pas le capot de l'ordinaireur et ne tentez pas non plus d'effectuer des réparations avant d'avoir lu les « consignes de sécurité » dans le manuel Consignes de sécurité et déclaration de garantie fourni avec l'ordinaireur ou dans le document Hardware Maintenance Manual (HMM) de l'ordinaireur. Pour obtenir des exemplaires du manuel Consignes de sécurité et déclaration de garantie ou du manuel HMM, accédez au site Web de l'assistance http://support.lenovo.com.

Pour remplacer le disque dur

1. Retirez le capot de l'ordinateur. Voir « Retrait du capot de l'ordinateur »
2. Retirez le cache avant. Voir « Retrait du cache avant »
3. Retirez la baie de l'unité de disque optique. Reportez-vous à « Remplacement de l'unité optique »
4. Retirez les vis de fixation de l'unité de disque dur au chassin.
5. Glissez la baie de l'unité de disque dur vers l'extérieur, puis soulevez-la. Déconnectez les cables de données et d'alimentation du disque dur.

1. Retirez les 4 vis de fixation du disque dur à la baie de l'unité.
2. Sortez le disque dur de la baie.

1. Installez le nouveau disque dur.

(1) Insérez le nouveau disque dur dans la baie de l'unité.
(2) Fixez les 4 vis sur la baie de disque.
9. Branchez les cables de données et d'alimentation sur le nouveau disque dur.
10. Alignez la baie du disque dur, puis glissez-la à l'intérieur. Remontez-la dans le chassin à l'aide des vis.
11. Remontez la baie de l'unité de disque optique. Reportez-vous à « Remplacement de l'unité optique »
12. Remontez le cache avant. Voir « Retrait du cache avant »
13. Voir « Fin de l'installation »

Remplacement d'un module de mémoire

Attention: ne retirez pas le capot de l'ordinaire et ne tentez pas non plus d'effectuer des réparations avant d'avoir lu les « consignes de sécurité » dans le manuel Consignes de sécurité et déclaration de garantie fourni avec l'ordinaire ou dans le document Hardware Maintenance Manual (HMM) de l'ordinaire. Pour obtenir des exemplaires du manuel Consignes de sécurité et déclaration de garantie ou du manuel HMM, accédez au site Web de l'assistance http://support.lenovo.com.

Pour remplacer un module de mémoire :

1. Retirez le capot de l'ordinateur. Voir « Retrait du capot de l'ordinateur »

Remarque : pour cette procédure, nous vous recommendons demettre l'ordinateur sur une surface plane et stable.

1. Localisez les connecteurs de module de mémoire. Voir « Localisation des composants »
2. Retirez le module de mémoire à replacer en ouvrant les clips de retenue, comme indiqué.

1. Placez le nouveau module de mémoire sur le connecteur de mémoire. Veillez à aligner l'encoche 1 du module de mémoire sur le repère du connecteur 2 sur la carte système. Poussez le module de mémoire dans le connecteur jusqu'à ce que les clips de retenue se ferment.

1. Voir « Fin de l'installation »

Remplacement du clavier et de la souris

Pour remplacer le clavier :

1. Retirez les supports (disquettes, CD, ou cartes mémoire) des unités, arrêtez le système d'exploitation et mettez hors tension l'ordinateur, ainsi que tous les périphériques connectés.
2. Debranchez tous les cordons d'alimentation du secteur.
3. Localisez le connecteur du clavier. Voir « Localisation des connecteurs à l'arrière de l'ordinateur » et « Localisation des connecteurs à l'avant de l'ordinateur »

Remarque : votre clavier sera connecté sur le connecteur USB à l'avant ou à l'arrête de l'ordinateur.

1. Débranchez le cable du clavier défectueux de l'ordinateur et raccordez le cable du nouveau clavier au même connecteur.
2. La souris peut être remplacée de la même manière.

Fin de l'installation

Après avoir remplaced les composants, vous devez fermer le capot de l'ordinateur et reconnectcer les cables et les cordons téléphonique et d'alimentation. Selon le composant remplace, il se peut que vous deviez valider les informations mises à jour dans l'utilitaire de configuration. Voir « Démarriage de l'utilitaire de configuration » dans le Manuel d'entretien du matériel (Hardware Maintenance Manual).

Pour terminer l'installation des composants :

1. Vérifie que tous les composants ont été réinstallés correctement et qu'aucune vis ou qu'aucun outil n'est resté dans l'ordinateur. Voir « Localisation des composants», « Vue avant du châssis » et « Vue arrêté du châssis » pour l'emplacement des divers composants.

2. Vérifiez le routage des cables avant de replacer le capot.

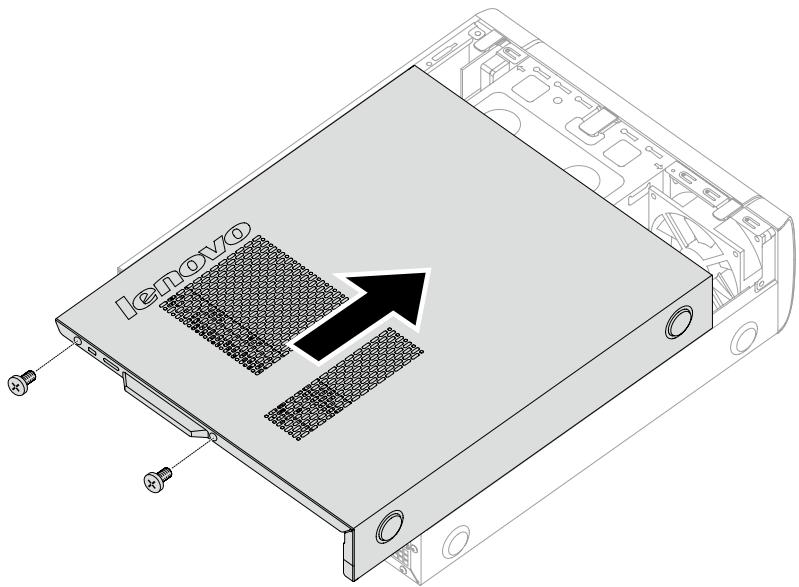

3. Placez le capot de l'ordinateur sur le chassinis afin d'engager les guides au bas du capot de l'ordinateur dans les glissières. Pousseze le capot pour le verrouiller. Refixez les 2 vis sur le chassinis.

1. Reconnectez les cables externes et les cordons d'alimentation à l'ordinateur. Voir « Localisation des connecteurs à l'arrière de l'ordinateur » et « Localisation des connecteurs à l'avant de l'ordinateur »

Remarque : dans pratiquement toutes les régions du monde, Lenovo demande de returner les CRU défectueuses. Les informations à ce sujet sont fournies avec l'unité ou quelques jours après sa réception.

Annexe

Déclaration

Nous vous remercions d'utiliser les produits Lenovo.

Lisez attentivement tous les documents fournis avec l'ordinateur avant d'installer ou d'utiliser le produit pour la première fois. Lenovo n'est pas responsable des pertes, sauf celles provoquées par une installation et les opérations executées par un technicien de maintenance Lenovo. Vous étés responsable des conséquences du non-respect des instructions et des conditions d'utilisation du produit, telles qu'indiquées dans les manuels fournis avec l'ordinateur, ou de l'utilisation inappropriée du produit.

Ce manuel peut conténir des inexactitudes techniques ou des erreurs typographiques. Les informations du document sont mises à jour régulièrement. Ces modifications sont intégrées dans les nouvelles éditions de la publication. Pour offrir de salariés services, Lenovo se réserve le droit d'améliorer et/ou de modifier les produits et les programmes logiciels décrits dans les manuels fournis avec l'ordinateur, ainsi que le contentu du manuel à tout moment et sans préavis.

Les manuels fournis avec l'ordinateur visent à vous aider à utiliser correctement les produits Lenovo. Pour la configuration du produit, reportez-vous au contrat associé (s'il existe), à la liste des éléments du produit ou constatéz le distributeur du produit.

Le contenu des manuels fournis avec l'ordinateur est protégé par des lois de copyright. Aucun des manuels fournis avec l'ordinateur ne peut être produit ou transcrit par n'importe quel procédé ou traduit dans une autre langue sans autorisation préalable de Lenovo.

L'interface logicielle et la configuration des fonctions et du matériel décrites dans les manuels fournis avec l'ordinateur peuvent ne pas correspondre exactement à la configuration de l'ordinateur que vous avez acheté. N'hésitez pas à nous contacter concernant les manuels fournis avec l'ordinateur. Pour toutes dernières informations ou pour toute question ou tout commentaire, contactez Lenovo ou visitez le site Web Lenovo :

Site Web de maintenance : http://support.lenovo.com

Marques commerciales

Lenovo et le logo Lenovo, IdeaCentre et le logo IdeaCentre sont des marques commerciales de Lenovo aux Etats-Unis et dans d'autres pays.

Microsoft, Windows et Windows Vista sont des marques commerciales du groupe de sociétés Microsoft.

Intel Inside est une marque d'Intel Corporation aux Etats-Unis et dans autres pays.

AMD, le logo AMD Arrow , ATI, AMD Athlon, AMD LIVE!, AMD Opteron, AMD Phenom, AMD Sempron, Catalyst, Cool 'n' Quiet, CrossFire, PowerPlay, Radeon et The Ultimate Visual Experience sont des marques commerciales d'Advanced Micro Devices, Inc.

Les autres noms de société, de produit ou de service cités dans ce document ou dans les autres publications Lenovo peuvent être des marques commerciales ou des marques de service d'autres sociétés.

Tous droits réservés.

Les noms ou les marques de certaines sociétés mentionnées dans les manuels fournis avec l'ordinaire ou ce document n'indiquent pas nécessairement que le logiciel ou le matériel associé est fourni. La configuration réelle du produit dépend de la description de la liste des éléments.

Déclaration Energy Star

ENERGY STAR® est un programme conjoint de l'agence de protection de l'environnement américain et du département de l'énergie américain ayant pour but d'économiser de l'argent et de protéger l'environnement par l'intémediaire de pratiques et de produits éco-energétiques.

Lenovo est fier demettreà dispositionde ses clientsdes produitscomportant une identificationde conformiteavecENERGYSTAR.Lesdifferentypesdarmachines suivantesontéteconçusetestésen vue de seconformeraux exigences duprogrammeENERGYSTAR，etce pourles ordinateursau momentde la fabrication.Pourplusd'informationsau sujetdesstatistiquesENERGYSTARpour les ordinateursLenovo，acedezau sitehttp://www.lenovo.com.

4746
3230

En utilisant des produits conformes au programme ENERGY STAR et en utilisant les fonctionnalités de gestion d'énergie de votre ordinateur, vous réduisez la consommation d'électricité. La réduction de la consommation d'énergie contribue à réaliser des économies financières potentielles, à préserver l'environnement et à réduire les émissions de gaz à effet de serre.

Pour plus d'informations sur ENERGY STAR, accedez au site : http://www.energystar.gov.

Lenovo you encourage à faire d'une utilisation rationnelle de l'énergie partie intégrante de vos opérations jouralières. Pour s'efforcer d'aller dans ce sens, Lenovo a préconfigured les fonctionnalités suivantes de gestion d'énergie pour qu'elle soient activées lorsque votre ordinateur a été inactif pendant une durée déterminée :

Fonctionnalités de gestion d'énergie ENERGY STAR, par le système d'exploitation.

Microsoft Windows Vista, Windows 7 et Windows 8

Plan d'alimentation : équilibré

• Mettre l'écran hors tension : après 10 minutes
• Mettre l'ordinateur en mode Veille : après 25 minutes

• Paramètres d'alimentation avances :

• Mètre les disques durs hors tension : après 20 minutes

• Hibernation : jamais

Pour partager vos ordinateur du mode Veille ou du mode Standby du système, appuyez sur n'importe qu'elle touche de votre clavier. Pour plus d'informations au sujet de ces paramètres, reportez-vous au système d'informations Aide et assistance technique de Windows.

Activation du mode de conformité ErP

Vous peuvent activer le mode de conformité à la directive sur les produits relatifs à l'énergie (ErP) via le menu Power du programme Utilitaire de réglage. Ce mode permet de réduire la consommation électrique lorsqu'lordinateur est en mode veille ou éteint.

Pour activer le mode de conformité ErP dans le programme Utilitaire de réglage, procédez de la manière suivante :

1. Appuyez à plusieurs reprises sur la touche F1 et relâchéz-la lors de la mise sous tension de l'ordinateur pour démarrer le programme Utilitaire de réglage.
2. Dans le menu principal du programme Utilitaire de réglage, Sélectionnez Power → ErP et appuyez sur Entrée.
3. Sélectionnez Enabled et appuyez sur Entrée.
4. Appuyez sur F10 pour enregistrer les modifications et quitter le programme Utilitaire de réglage. Appuyez sur Entrée lorsque vous ont été invité à confirmier.

Remarque : si le mode de conformité ErP est activé, vous ne pouvez réactiver l'ordinateur qu'en appuyant sur le commutateur d'alimentation.
