Type de produit	Ventilateur de boîtier PC
Marque	MSI
Modèle	MPG F120 ARGB
Dimensions	120 x 120 x 25 mm
Poids	180 g
Matériau du cadre	Plastique ABS
Matériau des pales	Plastique avec roulement à billes
Type de roulement	Roulement à billes
Alimentation	Connecteur PWM 4 broches pour ventilateur, connecteur ARGB 3 broches (5V)
Consommation électrique	2,4 W (max)
Vitesse de rotation	500 ~ 2000 tr/min (contrôle PWM)
Débit d'air	56,2 CFM
Pression statique	2,0 mmH2O
Niveau sonore	14,3 ~ 31,6 dBA
Éclairage	ARGB adressable, compatible MSI Mystic Light
Nombre de LED	8 LED ARGB
Durée de vie	50 000 heures
Entretien et nettoyage	Dépoussiérage à l'air comprimé ou chiffon doux, sans eau ni solvant
Sécurité	Ne pas exposer à l'eau, ne pas insérer d'objets dans les pales en rotation
Pièces détachées et réparabilité	Non réparable par l'utilisateur, aucune pièce détachée disponible
Informations générales	Ventilateur de boîtier de haute performance avec éclairage ARGB, contrôle PWM, conçu pour un flux d'air optimisé

FOIRE AUX QUESTIONS - MPG F120 ARGB MSI

Comment installer le ventilateur MSI MPG F120 ARGB ?

Fixez le ventilateur au boîtier avec les vis fournies. Branchez le connecteur PWM sur la carte mère pour le contrôle de vitesse, et le connecteur ARGB sur le contrôleur RGB ou la carte mère compatible.

Comment contrôler l'éclairage ARGB ?

Utilisez le logiciel MSI Mystic Light pour personnaliser les effets d'éclairage. Assurez-vous que le ventilateur est connecté à un port ARGB 3 broches (5V).

Le ventilateur est-il compatible avec ma carte mère MSI ?

Oui, le MPG F120 ARGB est optimisé pour les cartes mères MSI et compatible avec Mystic Light. Il fonctionne également avec toute carte mère équipée de connecteurs PWM et ARGB standard.

Quelle est la vitesse maximale du ventilateur ?

La vitesse maximale atteint 2000 tr/min en mode PWM. La plage de fonctionnement est de 500 à 2000 tr/min.

Le ventilateur fait-il du bruit ?

Le niveau sonore varie de 14,3 dBA à basse vitesse à 31,6 dBA à pleine vitesse, ce qui reste silencieux pour un ventilateur de 120 mm.

Puis-je connecter le ventilateur directement sur l'alimentation ?

Non, le ventilateur nécessite un connecteur PWM sur la carte mère pour le contrôle de vitesse et un connecteur ARGB pour l'éclairage. L'alimentation électrique se fait via le connecteur PWM.

Comment nettoyer le ventilateur ?

Éteignez l'ordinateur et débranchez le ventilateur. Utilisez de l'air comprimé ou un chiffon doux pour enlever la poussière. Évitez tout contact avec l'eau.

Le ventilateur est-il réparable ?

Non, le ventilateur est scellé et n'est pas conçu pour être réparé par l'utilisateur. En cas de panne, contactez le support MSI pour un remplacement sous garantie.

Quels sont les accessoires fournis ?

Le ventilateur est livré avec des vis de montage, un adaptateur PWM en Y (selon la version) et un guide d'installation rapide.

Où trouver la notice complète ?

La notice est disponible en téléchargement gratuit sur le site notice-facile.com ou sur le site officiel MSI. Vous pouvez également utiliser la question IA intégrée.

MODE D'EMPLOI MPG F120 ARGB MSI

Contenu de l'emballage

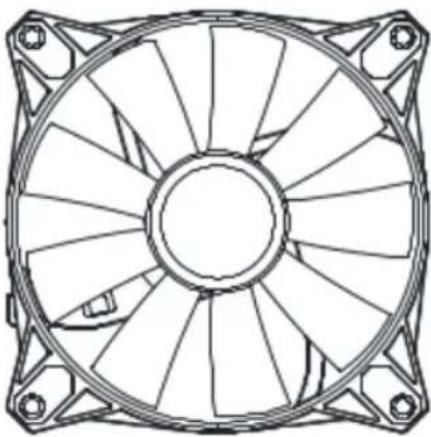

Ventilateur ARGB F120

x2 (pour le paquet de 2 ventilateurs)

x3 (pour le paquet de 3 ventilateurs)

Consignes de sécurité

• Débranchez toujours le ventilateur de la source d'alimentation avant toute opération de maintenance ou d'installation.
• Soyez prudent lors de la manipulation des pales du ventilateur. Elles peuvent avoir des bords tranchants qui pourraient causer des blessures. Manipulez-les avec soin et évitez de toucher les pales lorsque le ventilateur est en marche.
• Éteignez toujours l'alimentation et débranchez le cordon d'alimentation de la prise avant d'installer ou de retirer le ventilateur.
• Ne démarrez pas l'ordinateur avant que l'installation ne soit terminée. Cela pourrait causer des dommages permanents aux composants ainsi que des blessures à l'utilisateur.
• Avant d'allumer l'ordinateur, assurez-vous qu'il n'y a pas de vis ou de composants métalliques desserrés sur la carte mère ou ailleurs dans le boîtier de l'ordinateur.
• Utilisez les vis fournies pour l'installation. N'utilisez pas de vis trop longues, car elles pourraient endommager le ventilateur ou d'autres composants.
• Assurez-vous que le ventilateur n'est pas obstrué par des objets qui pourraient entraver la circulation de l'air. Une ventilation adéquate est essentielle pour un refroidissement optimal.
• Surveillez les températures de votre système pour éviter la surchauffe. Si le ventilateur tombe en panne ou devient bruyant, remplacez-le rapidement pour éviter d'endommager vos composants.

Installation

Les étapes pour installer le ventilateur sont les suivantes :

Important

Veuillez noter que les illustrations ci-dessous sont fournies à titre de référence uniquement. Leur emplacement peut varier en fonction du boîtier et des pièces réelles dont vous disposez.

1. Éteignez l'alimentation principale de l'ordinateur et débranchez le câble d'alimentation.

1. Alignez le ventilateur avec les trous de montage de votre boîtier ou de votre radiateur. Fixez le ventilateur à l'aide des vis ∅5 8 mm fournies (pour une installation dans un boîtier) ou des vis #6-32 30 mm (pour une installation sur radiateur). Veillez à ne pas trop serrer les vis afin d'éviter d'endommager le ventilateur.

1. Localisez un connecteur de ventilateur PWM 4 broches sur votre carte mère ou un contrôleur de ventilateur. Connectez le connecteur PWM 4 broches du ventilateur au connecteur correspondant.
2. Localisez un connecteur ARGB (JRAINBOW) sur votre carte mère ou un contrôleur ARGB. Connectez le connecteur ARGB du ventilateur au connecteur correspondant. Vous pouvez les chaîner en reliant la sortie d'un ventilateur à l'entrée d'un autre, garantissant ainsi des effets d'éclairage synchronisés.

Informations générales

Avis de droits d'auteur et de marques commerciales

Copyright © Micro-Star Int'l Co., Ltd. Tous droits réservés.

Le logo MSI utilisé est une marque déposée de Micro-Star Int'l Co., Ltd. Toutes les autres marques et noms mentionnés peuvent être des marques de

msi

leurs propriétaires respectifs. Aucune garantie quant à l'exactitude ou l'exhaustivité n'est exprimée ou implicite. MSI se réserve le droit de modifier ce document sans préavis.

Tous les textes, images, illustrations et autres contenus de ce manuel sont la propriété de MSI. Aucune partie de ce manuel ne peut être reproduite, distribuée ou utilisée sous quelque forme que ce soit sans l'autorisation écrite de MSI.

Historique des révisions

• Version 1.0, 2023/09, Première publication.
