MODE D'EMPLOI HURRICANE GRACO

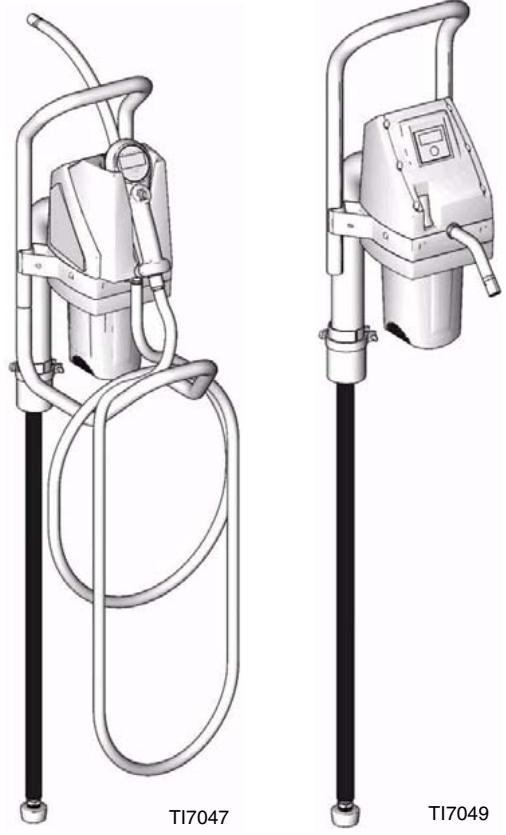

Système de distribution électrique hurricane™

311217C

Pour la distribution d'huile, de lubrifiant pour engrenages, d'antigel et de fluide pour transmission automatique. NE PAS utiliser avec des liquides inflammables ou dans des lieux dangereux de catégorie 1.

Pression de service maximum 200 psi (1,38 MPa, 13,8 bar)

Voir la page 2 pour les nombres de modèle et les configurations.

Instructions de sécurité importantes

Lire toutes les mises en garde et instructions de ce manuel.

Sauvegarder ces instructions.

Table des matières

Numéros de module et configurations 2

Manuels afférents 2

Mises en garde 3

Configuration et fonctionnement 5

Remplacer l'ensemble portatif 9

Guide de dépannage 10

Pièces 12

Liste des pièces 13

Caractéristiques techniques 14

Garantie Graco standard 16

Graco Information 16

PROVEN QUALITY. LEADING TECHNOLOGY.

Numéro de schéma et configuration

Référencce	Homologations	110 V	220 V	Unité de saisie	Distribu-teur 8 ft (2,44 m)	Distribu-teur 25 ft (7,62 m)	Interface de cordon d'alimentation
234902	®	✓			✓		Prise pour l'Amérique du Nord
248918	®	✓		✓			Prise pour l'Amérique du Nord
248919	CE		✓		✓		Prise femelle IEC-320*
248920	CE		✓	✓			Prise femelle IEC-320*
249289	CE C		✓	✓			Prise pour l'Asie et l'Australie
249290	CE C		✓		✓		Prise pour l'Asie et l'Australie
249291	CE C		✓			✓	Prise pour l'Asie et l'Australie
249292	CE		✓			✓	Prise femelle IEC-320*
249294	®	✓				✓	Prise pour l'Amérique du Nord
249298	CE		✓	✓			Prise pour l'Europe continentale
249299	CE		✓		✓		Prise pour l'Europe continentale
249300	CE		✓			✓	Prise pour l'Europe continentale

• Utiliser uniquement un cordon d'alimentation doté d'un connecteur 60320 et avec une tension nominale minimum de 250 VAC, 10 ampères et 60^.

Manuels afférents

Ce manuel est disponible dans les langues suivantes:

Anglais	311216
Français	311217
Allemand	311218
Italien	311219
Espagnol	311220
Chinois	311221
Coréen	311222
Japonais	311223

Mises en garde

Les mises en garde suivantes sont des mises en garde de sécurité relatives à la configuration, utilisation, mise à la terre, maintenance et réparation de ce matériel. D'autres mises en garde plus spécifiques figurent dans ce manuel aux endroits concernés. Les symboles figurant dans ce manuel font référence à ces mises en garde générales. Quand vous voyez l'un de ces symboles dans le manuel, reportez-vous à ces pages où ce risque spécifique est décrit.

MISE EN GARDE
	DANGER EN CAS DE MAUVAISE UTILISATION DE L'ÉQUIPEMENT Toute mauvaise utilisation du matériel peut provoquer des blessures graves, voire mortelles. • Ne pas utiliser l'appareil si l'on est fatigué ou sous l'influence de drogue ou d'alcool • Ne pas dépasser la pression ou température de service maximum spécifiée de l'élement le plus faible du système. Voir les Caracteristiques techniques de tous les manuels de l'appareil. • Utiliser des produits et solvants compatibles avec les pieces en contact avec le produit. Voir les Caracteristiques techniques de tous les manuels d'équipement. Lire les mises en garde du fabricant de produit et de solvant. Pour plus d'informations sur votre produit, demandez la fiche de sécurité produits à votre distributeur ou revendeur de produit. • Vérifier le matériel quotidiennement. Réparer ou replacer immédiatement toutes les pieces usées ou endommagées uniquement par des pieces d'origine Graco. • Ne pas modifier cet équipement. • N'utiliser ce matériel que pour l'utilisation auquel il est destiné. Pour plus de renseignements appeleez votre distributeur Graco. • Écarter les flexibles et cables électriques des zones de circulation, des bords coupants, des pieces en mouvement et des surfaces chaudes. • Ne pas plier ni trop cinter les flexibles ni les utiliser pour tirer l'appareil. • Tenir les enfants et animaux à l'écart du site de travail. • Se conformer à toutes les règles de sécurité applicables.
	DANGERS D'INCENDIE ET D'EXPLOSION Lorsque des liquides inflammables sont Presents dans la zone de travail, comme par exemple de l'essence et un produit lave-glace, veiller à tener compte du fait que des vapeurs inflammables sont susceptibles de s'enflammer ou d'exploser. Pour prévenir les risques d'incendie et d'explosion: • Ne pas utiliser l'appareil pour dispenser des liquides inflammables, comme de l'essence ou un produit lave-glace. • N'utiliser l'équipement que dans des locaux bien ventilés. • Supprimer toutes les source de feu, telles que les cigarettes et les lampes électriques portatives. • Veiller à ce que la zone de travail ne compte aucun débris, notamment des chiffons et des réci-pients de solvant ou d'essence déversés sur le sol ou ouverts. • Ne pas branchier ni débrancher de cordons d'alimentation électricque ni allumer ou éteindre la lumière en présence de vapeurs inflammables. • Mettre tous les appareils de la zone de travail à la terre. • N'utiliser que des flexibles mis à la terre. • Si l'on remarque la moindre étincelle d'électricité statique ou si l'on ressent une décharge électricque, arrêté le travail immédiatement. Ne pas utiliser le matériel tant que le problème n'a pas été identifié et résolu. • La présence d'un extincteur est obligatoire dans la zone de travail.
4	DANGER DE DECHARGE ELECTRIQUE Une mauvaise mise à la terre, un mauvais réglage ou une mauvaise utilisation du système peut provoquer une décharge électrique. • Mettre hors tension et débrancher le cable d'alimentation avant de procéder à un entretien du matériel. • N'utiliser que des prises électriques reliées à la terre. • N'utiliser que des rallonges à 3 conducteurs. • S'assurer que les fiches de terre de l'équipement et des rallonges sont intactes. • Ne pas exposer à la pluie. Entreposer à l'intérieur.
MPa bar PSI	DANGER DES EQUIPIEMENTS SOUS PRESSION Tout jet de produit provenant du pistonlet/de la vanne de distribution, de fuites ou de composants défec-tueux risque d'atteindre les yeux ou la peau et peut causeurs des blessures graves. • Suivre la Procedure de décompression de ce manuel à chaque interruption de la pulverisation et avant le nettoyage, la vérification ou l'entretien du matériel. • Serrer tous les raccords produit avant d'utiliser l'équipement. • Vérifier les flexibles, tuyaux et raccords quotidiennement. Remplacer immédiatement tout élément usé ou endommagé.
	RISQUES LIÉS AUX PièCES EN ALUMINIUM SOUS PRESSION N'utiliser ni 1,1,1-trichloréthane, ni chlorure de méthylène, ni solvants à base d'hydrocarbures halogénés, ni produits contenant de tels solvants dans un apparil sous pression en-aluminium. L'utilisation de ces produits risque de déclencher une violente réaction chimique avec casse du matériel et provoquer ainsi de graves dommages corporels et matériels pouvant entraîner la mort.
	DANGER REprésenté PAR LES PièCES EN MOUVALENT Les pièces en mouvement peuvent pincer ou sectionner les doigs ou toute autre partie du corps. • Se tener à l'écart des pièces mobiles. • Ne pas faire fonctionner le matériel si les gardes ou protections ont été enlevées. • Un apparil sous pression peut démarrer de façon intertempête. Avant de contrôle, déplacer ou intervenir sur l' apparil, observer la Procedure de décompression figurant dans ce manuel. Débrancher l'alimentation électrique ou pneumatique.

Mise au rebut de produit et instructions de recyclage

Ce produit contient des composants électriques et/ou électroniques. Ces composants doivent être déposés et mis au rebut ou recyclés conformément à la réglementation en vigueur localement en ce qui concerne les déchets.

Configuration et fonctionnement

1. Sortir le système de distribution électrique Hurricane™ de la boîte.

2. Vérifier que toutes les pièces non montées indiquées ici sont générées.

3. Utiliser des ciseaux pour couper le flexible d'aspiration (2) à la longueur adaptée à votre réseau.

4. Faire glisser le collier de flexible (21) sur le flexible d'aspiration (2), appuyer sur l'extrémité du flexible d'aspiration pour l'insérer dans l'embout cannelé (19) situé à l'arrière de l'appareil et faire passer le collier sur l'embout cannelé. Serrer solidement la vis du collier.

5. Faire passer le flexible d'aspiration (2) dans le tuyau portant (4), en prenant soin de maintenir les fentes (a) du tuyau portant (4) en position verticale afin de les aligner avec les trous de l'orifice d'admission.

6. Insérer 2 vis (17), fournies avec la pompe, dans le tuyau portant (4) et dans les trous de l'orifice d'admission. Serrer solidement.

7. Monter le tamis d'entrée (20) et l'embout cannelé en plastique noir (18) sur l'extrémité côté admission du flexible d'aspiration (2).

8. Insérer l'adaptateur de bonde (6) dans le trou de bonde du réseau d'alimentation et serrer à la main. Laisser le collier (13) ouvert.

9. Faire passer le flexible d'aspiration (2) dans l'adaptateur de bonde (6) et enfoncer le tuyau portant (4) vers le bas jusqu'à ce qu'il reste en place.

10. Fermer le collier d'adaptateur de bonde (13) autour du tuyau portant (4).

11. Brancher le cordon électrique (12) dans la prise à la masse. En fonction de votre configuration, le système nécessite un circuit 110 VAC, 60 Hz, 15 A avec une prise femelle de mise à la terre ou un circuit 220 VAC, 50/60 Hz, 15 A avec une prise femelle de mise à la terre.

12. Régler le commutateur à bascule (11) sur la position "Marche".

13. Sur l'appareil portatif, allonger le tuyau à embout (b) en le sortant du distributeur. Tout en tenant le tuyau en position d'extension, appuyer sur la gâchette jusqu'à ce que le liquide commence à sortir.

14. Sur l'appareil portatif, appuyer sur la gâchette pour faire sortir le liquide.

15. Sur l'appareil de saisie, appuyer sur le bouton pour commencer la distribution du liquide.

Contrôle de sécurité

Lorsque la pompe électrique Hurricane est mise en marche (étape 12 dans la procédure de configuration et fonctionnement), le logiciel contrôle deux composants de sécurité essentiels. Pendant le déroulement de ce contrôle, la pompe ne dispense pas de liquide et l'affichage du compteur indique la révision effectuée actuellement par le logiciel (p. ex. x. xx). Ne pas appuyer sur la gâchette ou le bouton de distribution tant que l'affichage du compteur indique 0.00. Si vous essayez de lancer la distribution avant la fin du contrôle, vous devez relâcher la gâchette ou le bouton de distribution et appuyer de nouveau pour lancer la distribution.

Amorcage

Si la pompe ne s'amorce pas immédiatement à la mise en marche, suivre la procédure ci-après:

1. Allonger l'embout en tirant sur le tuyau à embout comme indiqué sur l'étiquette fixée autour de l'embout.
2. Lorsque l'embout est allongé, appuyer sur la gâchette figurant sur l'appareil manuel pour dispenser du liquide (de l'air peut s'échapper de la sortie de l'embout).
3. Continuer à tenir le tuyau à embout en position ressortie, en appuyant sur la gâchette jusqu'à ce que le liquide soit dispensé au niveau de la sortie de l'embout.
4. Pour éviter les projections sur la peau ou dans les yeux, veiller toujours à diriger l'appareil ou le tuyau vers la paroi interne du sceau.

Options de distribution

La pompe électrique Hurricane peut être programmée de façon à mesurer le volume dispensé en litres, gallons, quarts US ou pintes. Suivre cette procédure pour modifier les unités de mesure.

1. Appuyer sur le bouton de réglage/Remise à zéro et développer la pression pendant 3 secondes jusqu'à ce que l'affichage du compteur indique "Régler".
2. Appuyer sur le bouton de réglage/Remise à zéro pour afficher les quatre unités de mesure proposées.
3. Lorsque l'unité recherchée s'affiche, attendre pendant 3 secondes, à la suite de quoi la valeur sera définie.
4. Aopsis, le compteur indique le volume de distribution dans l'unité de mesure choisie. Si l'affichage indiquait un volume au moment où les unités de mesure ont été modifiées, cette valeur ne sera plus disponible et l'affichage indiquera 0.00.

Déterminer le volume dispensé

Pour déterminer la quantité totale de liquide dispensed en gallons, suivre la procédure ci-après.

1. Mettre le commutateur d'alimentation sur la position d'Arrêt (O).
2. Diriger l'appareil ou le tuyau de distribution vers la paroi intérieure du sceau.
3. Appuyer sur la gachette et maintenir le doigt enfoncé.
4. Mettre le commutateur d'alimentation sur la position de Marche (I).

Appuyer sur la gâchette lorsque le commutateur d'alimentation est mis en marche sélectionne un mode ne permettant pas la distribution du liquide.

1. Tout en continuant à appuyer sur la gâchette, appuyer sur le bouton de Réglage/RAZ sans relâcher la pression pendant 5 secondes. La quantité de liquide dispensé s'affichera en gallons.
2. Relâcher la gâchette pour revenir en mode de distribution.

Procédure de décompression

La pompe électrique Hurricane comprend un dispositif de sécurité permettant d'éviter les situations de présence excessive de pression. Le cas échéant, la vitesse et le débit du moteur peuvent diminuer ou s'arrêter et le message "Défaillance" s'affiche à l'écran. Pour y remédier, suivre la procédure ci-après:

1. Débrancher le cordon d'alimentation.
2. Contrôler le tamis d'entrée pour s'assurer qu'aucun débris n'obstrue l'admission.
3. Contrôler l'embout de sortie pour vérifier qu'aucun débris n'obstrue la sortie.
4. Brancher l'alimentation électrique à la pompe.
5. Réamorçage de la pompe.
6. Si ceci ne permet pas de remédier au problème, contactez votre distributeur Graco.

Surcharge thermique

Le moteur possède un thermostat anti-surcharge thermique qui provoquera son arrêt en cas de surchauffe.

Pour réduire les risques de blessure en cas de redé-marrage intempestif du moteur pendant qu'il refroidit,toujoursmettre le bouton de commande du moteur surla position d'ARRÊT (O) si le moteur vient à s'accêter.

Déposez l'appareil portatif

Les numéros de repère figurant sur Fig. 1 se reportent à la liste des pièces à la page 13.

1. Débrancher l'alimentation avant de suivre cette procédure.
2. Déposer 4 vis (A) pour détacher le couvercle du moteur (8). Tirez sur le couvercle pour le déposer.
3. Déposer 6 vis (B) pour retirer le couvercle de pompe (10). Soulever le couvercle de la pompe.
4. Débrancher le câble d'appareil portatif (C) du tableau de contrôle (16) et tirer pour le faire sortir par le trou situé dans le couvercle de la pompe.
5. Déposer 4 vis (D) retenant le collecteur (7) à la pompe. Déposer l'ensemble flexible/appareil portatif.

Du liquide peut s'échapper lorsque les vis (D) sont déposées.

Remplacer l'ensemble portatif

Utiliser le kit de remplacement d'appareil portatif 253279 (flexible de 8 ft (2,44m)) ou 253395 (flexible de 25 ft (7,62m)) pour remplacer l'ensemble portatif.

1. Veiller à ce que le joint torique (3) du kit de remplacement 253279 soit placé dans la rainure située à l'arrière du collecteur (7). Aligner le collecteur sur la sortie de liquide (E) et remettre les 4 vis en place (D) pour fixer le collecteur à la pompe.
2. Faire passer le câble de l'appareil portatif (C) par le trou situé dans le couvercle de la pompe et le brancher dans le tableau de contrôle (16).
3. Repositionner le couvercle de la pompe (10) et remettre les 6 vis en place (B).
4. Repositionner le couvercle du moteur (8) et remettre les 4 vis en place (A).
5. Brancher le cordon d'alimentation.
6. La pompe est prête à l'emploi.

FIG. 1

• Ne jamais laisser la pompe de distribution fonctionner à vide. Une pompe à sec atteint rapidement une cadence élevée et risque de s'endommager. Si la pompe accélère rapidement ou fonctionne trop vite, il faut l'arrêter immédiatement et vérifier l'alimentation en produit. Si le réservoir d'alimentation est vide et que l'air est entré dans le système, amorcer la pompe avec le produit.
• Le débit minimum produit par la pompe est de 1,5 g/m (5,7 l/m). Le rodage d'une pompe neuve s'effectue sur une certaine période, en fonction du degré d'utilisation. Lorsque la pompe est entièrement rodée, son débit peut passer à 1,6 - 1,7 g/m (6,1 - 6,4 l/m).

Remplacement du tuyau de distribution de l'appareil de saisie

Utiliser le kit de remplacement du tuyau de distribution de l'appareil de saisie 253280 pour remplacer l'ensemble de distribution de l'appareil de saisie.

1. Débrancher l'alimentation avant de suivre cette procédure.
2. Déposer l'ensemble du tuyau de distribution en dévisant le raccord en laiton.
3. Remplacer par un nouvel ensemble.

Guide de dépannage

Problème	Cause	Solution
Le commutateur d'alimentation est en position Marche (I) et l'alimentation est branchée mais le moteur ne tourne pas et la distribution ne s'effectue pas à la pompe.	Le moteur ou le système de régulation est endommagé.	Contacter votre distributeur Graco pour returner ou réparer l'appareil.
	La prise électrique n'est pas sous tension.	• Faire un autre essai sur une autre prise ou brancher un appareil dont on sait qu'il fonctionné pour tester la prise. • Réarmer le coupe-circuit primaire ou replacer le fusible.
	La rallonge électrique est endommagée.	Remplacer la rallonge électrique.
	Le cordon d'alimentation de la pompe est endommagé.	Vérifier si l'isolement ou les câbles représentent des coupures. Contacter votre distributeur Graco en cas de dommages.
La pompe n'amorce pas.	La pompe fonctionné à vide.	Suivre les instructions d'amçage de la page 7.
	Le tamis d'entrée est obstrué ou le flexible d'aspiration n'est pas immergés dans le liquide.	Retirer les débris prêents dans le tamis d'entrée et vérifier que le flexible d'aspiration se trouve au fond du réservoir de liquide.
	Produit d'alimentation épuisé.	Effectuer le replissage du produit d'alimentation ou placer la pompe sur un nouveau réservoir et réamorcer.
	L'embout est obstrué.	Vérifier qu'aucun élément n'obtrue la sortie d'embout.
	Le flexible d'aspiration fuit.	Serrer le collier du flexible d'admission et vérifier si le flexible présente des signes de fissures ou des fuites de dépression.
La pompe fonctionne (le moteur tourne) mais la quantité de liquide dispensé est faible ou inexistant.	La transmission est endommagée (le moteur tourne mais les valeurs affichées n'augmentant pas).	Contacter votre distributeur Graco pour returner ou réparer l'appareil.
	Le tamis d'entrée est obstrué ou le flexible d'aspiration n'est pas immergés dans le liquide.	Retirer les débrisprésents dans le tamis d'entrée et vérifier que le flexible d'aspiration se trouve au fond du réservoir de liquide.
	Produit d'alimentation épuisé.	Effectuer le replissage du produit d'alimentation ou placer la pompe sur un nouveau réservoir et réamorcer.
	Une pression excessive s'est accumulée dans le système.	Lire les notes en page 8. Arrêter la distribution et allumer puis éteindre l'alimentation à la pompe.
	Le flexible d'aspiration fuit.	Serrer le collier du flexible d'admission et vérifier si le flexible présente des signes de fissures ou des fuites de dépression.
Le commutateur d'alimentation est en position Marche (I) et il est branché mais l'affichage n'est pas activé ou il indique des caractères incohérients.	Compteur endommagé.	Contacter votre distributeur Graco pour returner ou réparer l'appareil.
	La prise électrique n'est pas sous tension.	• Faire un autre essai sur une autre prise ou brancher un apparil dont on sait qu'il fonctionné pour tester la prise. • Réarmer le coupe-circuit primaire ou remplancer le fusible.
	Les commandes électroniques sont bloquées.	Allumer puis éteindre l'alimentation à la pompe. Si le problème persististe, contacter votre distributeur Graco pour returner ou réparer l'appareil.
	La rallonge électrique est endommagée.	Remplacer la rallonge électrique.
	Le cordon d'alimentation de la pompe est endommagé.	Vérifier si l'isolement ou les câblesprésentent des coupures. Contacter votre distributeur Graco en cas de dommages.
Fuite de liquide à un endroit quelconque de la pompe ou du compteur.	Remplacer les joints ou les raccords.	Contacter votre distributeur Graco pour returner ou réparer l'appareil.
Le message “Défaillance” s'affiche.	Moteur, transmission, compteur ou système de contrôle endommagé.	Contacter votre distributeur Graco pour returner ou réparer l'appareil.
	La pompe est dans un état d'embalement.	Allumer puis éteindre l'alimentation à la pompe. Si le problème persististe, contacter votre distributeur Graco pour returner ou réparer l'appareil.

Pièces

Appareils de distribution

Appareil de saisie

Liste des pièces

• Pièces incluses dans le kit de remplacement d'appareil portatif 253279 de 8 ft (2,44 m) qui peut être acheté séparément. ★ Pièces incluses dans le kit de remplacement d'appareil portatif 253395 de 25 ft (7,62 m) qui peut être acheté séparément. Pièces incluses dans le kit de montage de tambour 253514 qui peut être acheté séparément. † Pièces incluses dans le kit de remplacement de tuyau de distribution d'appareil de saisie 253280, qui peuvent être achetées séparément. Pièces représentées uniquement dans les procédures de configuration et de fonctionnement des pages 5 à 7 et dans la méthode de remplacement d'appareil portatif en page 9. Des étiquettes, plaques et fiches de danger et de mise en garde de rechange sont mises à disposition gratuitement dans différentes langues.

Numéro 15H108 - étiquette de point de pincement de pièce: 15G550 - étiquette de mise en garde/sécurité Français, espagnol, anglais 15H133 - étiquette de mise en garde/sécurité Français, espagnol, allemand 15H134 - étiquette de mise en garde/sécurité Français, allemand, anglais 15H135 - étiquette de mise en garde/sécurité Chinois, anglais

Caractéristiques techniques

Plage de débit 0,5 à 2,0 g/m

Débit standard* 1,5 g/m

Plage de pression de service : 20 à 200 psi

Poids (varie en fonction du modèle) 12,0-19,8 lbs

Plage de températures de stockage : -40° à 120° F

Plage de températures de fonctionnement 32° à 120°

Pièces en contact avec le produit : aluminium, polyuréthane (à base d'esters), polypropylène, acier inoxydable, laiton, nylon, caoutchouc nitrile, acier. Zinc

Compatibilité des liquides. huiles pour moteur, liquide pour transmission automatique,

antigel (mélange 50/50), lubrifiant pour engrenages Précision* ±1,5%

Reproductibilité*. ±0,45%

Puissance sonore* 66,7 dB(A)

Puissance sonore* 78,1 dB(A)

*Valeurs déterminées avec de l'huile moteur 10W30 à F. Chaque quantité dispensée correspondait à 1 gallon de liquide. Les valeurs varient en fonction de la pression et de la viscosité du liquide. Niveau sonores mesurés en fonction de la norme ISO 9614.

Dimensions

Appareils de distribution

Appareils de saisie

Garantie graco standard
