Type de produit	Autoradio numérique MP3
Marque	LISTO
Modèle	RDU230
Dimensions (L x H x P)	178 x 100 x 50 mm
Poids	0,88 kg
Alimentation	12-15 V DC, fusible 5A
Puissance maximale	4 x 45 W
Impédance haut-parleur	4-8 ohms
Tuner FM	87,5 - 108 MHz
Rapport signal/bruit	> 40 dB
Distorsion harmonique	< 3% (1 kHz)
Réponse en fréquence	20 Hz - 20 kHz
Mémoire de stations	18 présélections FM
Sources audio	Radio FM, USB (max 8 Go), carte SD/MMC (max 8 Go), entrée auxiliaire Jack 3,5 mm
Formats pris en charge	MP3
Égaliseur	4 modes : POP, ROCK, CLASSIC, FLAT
Réglages	Basses, aigus, balance, fader, volume (0-40)
Fonctions RDS	PTY, TA, AF, informations trafic
Fonctions de lecture	Pause, répétition, aléatoire, scan, retour/avance rapide
Affichage	Numérique bleu, affichage de l'heure
Installation	Dans tableau de bord avec berceau et clés fournies
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Éviter contact avec l'eau, flammes nues, températures élevées
Garantie	Contre vices de fabrication (durée selon facture)

FOIRE AUX QUESTIONS - RDU230 LISTO

Comment allumer et éteindre l'appareil ?

Utilisez le bouton MODE/POWER pour allumer ou éteindre l'autoradio.

Comment régler l'heure ?

Maintenez la touche DISP enfoncée quelques secondes. Quand les heures clignotent, tournez la molette du volume pour régler, puis appuyez sur la molette pour passer aux minutes. Tournez à nouveau la molette et appuyez sur DISP pour confirmer.

Comment mémoriser une station radio ?

Lorsque vous écoutez une station, maintenez enfoncée l'une des touches numérotées (1 à 6) pendant quelques secondes pour la mémoriser.

Que faire si l'appareil ne s'allume pas ?

Vérifiez le raccordement du connecteur d'alimentation et le fusible de 5 A. Assurez-vous que la batterie du véhicule est fonctionnelle.

Pourquoi les stations mémorisées s'effacent-elles ?

Cela peut se produire si la touche RESET a été enfoncée ou si l'alimentation permanente (fil jaune) a été débranchée. Vérifiez les connexions.

Comment lire de la musique depuis une clé USB ?

Insérez une clé USB (max 8 Go) dans le port USB, puis appuyez sur la touche MD jusqu'à sélectionner le mode USB.

Comment utiliser l'entrée auxiliaire ?

Branchez votre appareil audio (lecteur MP3, smartphone) à la prise Jack 3,5 mm située sur la façade, puis sélectionnez le mode AUX IN avec la touche MD.

Comment régler le son (basses, aigus, balance) ?

Appuyez plusieurs fois sur la molette du volume : 1 fois pour les basses, 2 fois pour les aigus, 3 fois pour la balance gauche/droite, 4 fois pour la balance avant/arrière. Tournez la molette pour ajuster de -7 à +7 (ou -10 à +10 pour la balance). Appuyez 5 fois pour régler le volume de 0 à 40.

Comment réinitialiser l'appareil ?

Utilisez l'extrémité d'un trombone pour appuyer sur le bouton RESET situé sur la façade.

Que faire si la lecture USB ne fonctionne pas ?

Essayez une autre clé USB, car certains périphériques peuvent ne pas être compatibles. Vérifiez que la clé est formatée en FAT32 et ne dépasse pas 8 Go.

MODE D'EMPLOI RDU230 LISTO

Notice d'utilisation

Autoradio numérique MP3

RDU230

Nos vous remercions d'avoir acheté ce produit. Afin de garantir un fonctionnement correct de l'appareil, veuillez lire attentivement cette notice avant la première utilisation.

Consignes de sécurité

Avant d'utiliser l'appareil pour la première fois, veuillez lire attentivement ces instructions se rapportant à la sécurité et conserver cette notice d'utilisation pour référence ultérieure.

• En cas de doute sur l'installation et le raccordement de l'appareil, contactez un revendeur professionnel.
• Si vous entendez des parasites lors de l'utilisation, débranchez l'appareil et contactez un revendeur professionnel.
• Pour plus de sécurité, installez cet appareil dans le tableau de bord de votre véhicule
• Avant d'effectuer des raccordements, éteignez le moteur pour éviter les courts-circuits, et éviter de détériorer la batterie.
• Cet appareil est conçu pour fonctionner uniquement sur un courant continu de +12 V
• Evitez de coincer les câbles sous des vis ou dans des pièces mobiles (comme les armatures de siège par exemple).
• Isolez tous les câbles non raccordés avec du ruban isolant.

Précautions importantes

• Cet appareil ne doit pas être utilisé par des enfants sans surveillance. Veillez à ce que les enfants ne jouent pas avec l'appareil.
• Ne placez pas sur l'appareil des sources de flammes nues, telles que des bougies allumées.
• Cet appareil ne doit pas être exposé à des gouttes ou à des éclaboussures d'eau.
• Veillez à ce qu'aucun objet ne tombe et qu'aucun liquide ne coule à l'intérieur de l'appareil par les ouvertures de ventilation.
• Ne posez aucun objet sur l'appareil.
• Eviter d'installer l'appareil dans un endroit exposé à de la poussière, de la saleté, des vibrations violentes ou à des températures élevées, comme en plein soleil ou à proximité d'un conduit de chauffage.

Contenu de l'emballage

• Unité principale Berceau 2 clés de montage
• Etrier de fixation arrêté Ecrou hexagonal

Rondelle élastique Ecrou hexagonal M5 15 Vis 05 15 - Aucune connectique fournie (câbles)

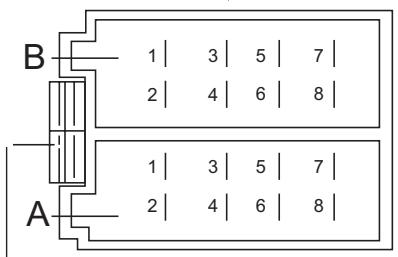

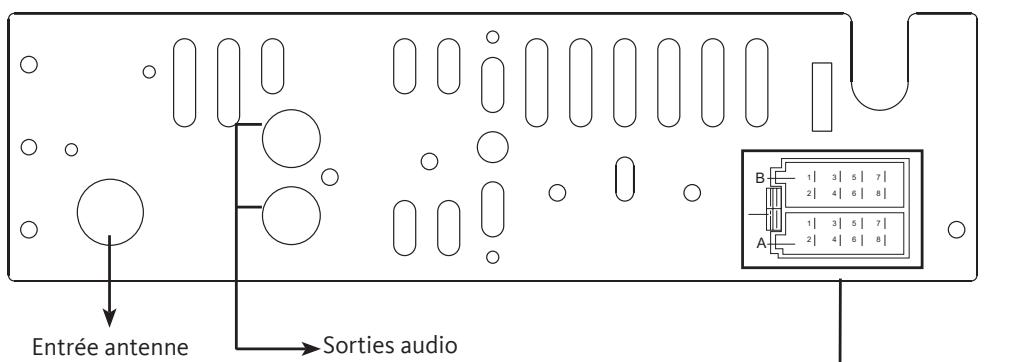

SCHEMA De câblage

B1	Violet	+	Haut-parleur arrêtè droit
B2		-
B3	Gris	+	Haut-parleur avant droit
B4		-
B5	Blanc	+	Haut-parleur avant gauche
B6		-
B7	Vert	+	Haut-parleur arrêtè gauche
B8		-

-Fusible 5A

A4	Jaune	Alimentation 12V permanente
A5	Bleu	Alimentation antennae +12V
A6	Orange	Eclairage affichage LCD
A7	Rouge	Alimentation 12V après contact
A8	Noir	Masse

Installation dans le vehicule

1 À l'aide des deux clés fournies, séparez le berceau de l'autoradio.

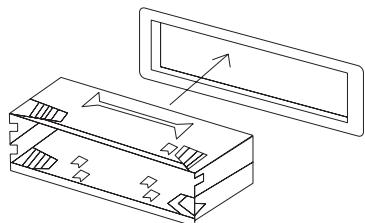

2 Placez le berceau dans l'emplacement prévu sur le tableau de bord.

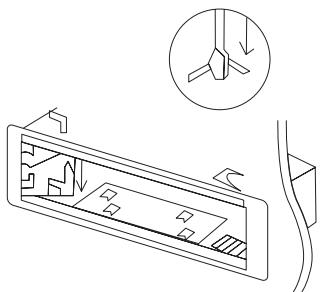

3 Pour assurer son maintien, pliez les griffes du berceau vers l'extérieur à l'aide d'un tournevis.

Fixez l'étrier de fixation arrière fourni au dos de l'appareil.

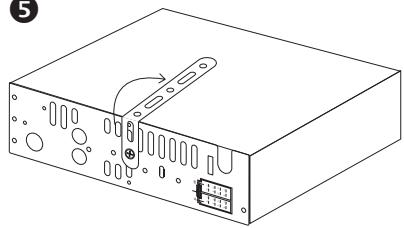

5 Pliez l'étrier de fixation arrière. Celui-ci assure une bonne stabilité de l'appareil.

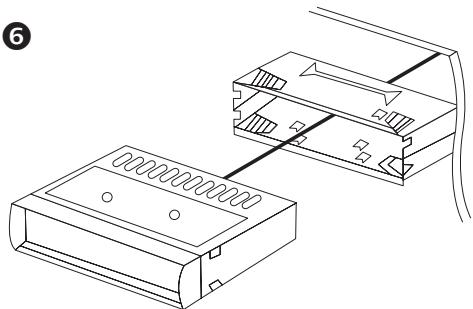

6 Insérez dans les fiches correspondantes les connecteurs des haut-parleurs, d'alimentation et d'antenne (voir page 4).

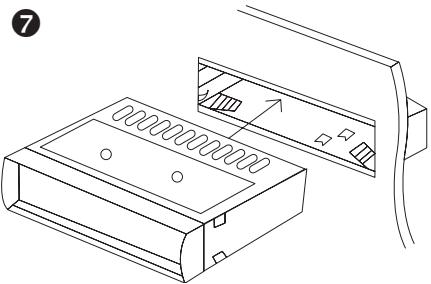

Insérez l'autoradio dans son logement.

• Manipulez le berceau avec précaution pour éviter de vous blesser.
• Avant l'installation du berceau, assurez-vous que les loquets des deux côtés du support sont bien pliés de 2 mm vers l'intérieur. Si les loquets sont droits ou pliés vers l'extérieur, l'appareil ne peut pas être fixé solidement et peut se détacher.
• Si vous souhaitez retirer l'autoradio de son logement, utilisez les deux clés fournies, comme indiqué dans l'étape 1.

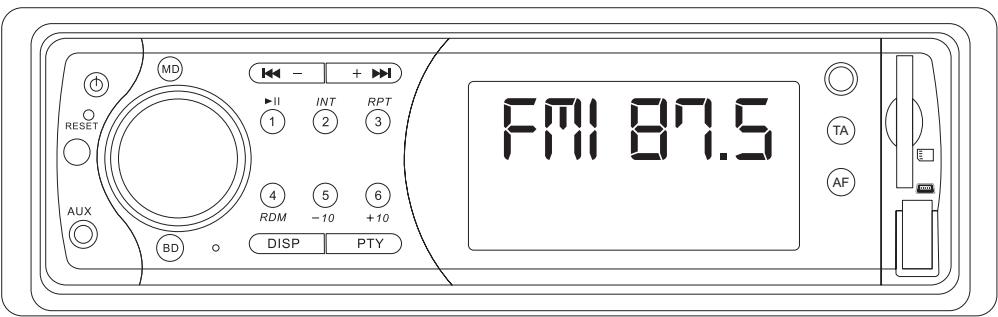

Utilisation de l'appareil

Allumer/éteindre l'appareil.

Activer/désactiver la réception des informations traffic.

Activer/désactiver le mode de recherche automatique des fréquences alternatives. Lorsque ce mode est activé, l'appareil recherche automatiquement la meilleure fréquence pour la radio sélectionnée.

Sélectionner la source audio : Radio, Carte mémoire (SD-MMC), Port USB (USB) ou Prise Auxiliaire (AUX IN).

Sélectionner la bande FM : FM1, FM2 ou FM3.

Lorsque vous écoutez la radio, appuyez brièvement sur l'une des deux touches pour accéder automatiquement à la station radio précédente ou suivante. Maintenez une touche enfoncée quelques secondes pour activer la recherche manuelle.

Lors de la lecture d'une carte mémoire ou d'un support USB, appuyez brièvement sur l'une des deux touches pour accéder à la piste suivante ou précédente. Maintenez une touche enfoncée quelques secondes pour activer la lecture de la piste en vitesse accélérée.

Appuyez brièvement sur cette touche pour afficher l'heure.

Maintenez cette touche enfoncée quelques secondes pour procéder au réglage de l'heure. Lorsque les heures clignotent, tournez la molette du volume. Appuyez sur la molette du volume pour procéder au réglage des minutes. Lorsque les minutes clignotent, tournez la molette du volume. Appuyez sur la touche DISP pour enregistrer l'heure.

Effectuer un balayage sélectif des stations selon des catégories prédéfinies. Cette fonction est disponible selon les pays.

Appuyez une fois sur la touche PTY, l'écran affiche MUSIC :

• Appuyez une fois sur la touche ① pour afficher POP M, une seconde fois pour afficher ROCK M.
• Appuyez une fois sur la touche ③ pour afficher CLASSICS, une seconde fois pour afficher OTHER M.
• Appuyez une fois sur la touche ④ pour afficher JAZZ, une seconde fois pour afficher COUNTRY.
• Appuyez une fois sur la touche ⑤ pour afficher NATION M, une seconde fois pour afficher OLDIES.
• Appuyez une fois sur la touche ⑥ pour afficher FOLK M.

Appuyez deux fois sur la touche PTY, l'écran affiche SPEECH :

• Appuyez une fois sur la touche ① pour afficher NEWS, une deuxième fois pour afficher AFFAIRS, une troisième fois pour afficher INFO.
• Appuyez une fois sur la touche ② pour afficher SPORT, une deuxième fois pour afficher EDUCATE, une troisième fois pour afficher DRAMA.
• Appuyez une fois sur la touche ③ pour afficher CULTURE, une deuxième fois pour afficher SCIENCE, une troisième fois pour afficher VARIORED.
• Appuyez une fois sur la touche ④ pour afficher WEATHER, une deuxième fois pour afficher FINANCE, une troisième fois pour afficher CHILDREN.
• Appuyez une fois sur la touche ⑤ pour afficher SOCIAL, une deuxième fois pour afficher RELIGION, une troisième fois pour afficher PHONE IN.
• Appuyez une fois sur la touche ⑥ pour afficher TRAVEL, une deuxième fois pour afficher LEISURE, une troisième fois pour afficher DOCUMENT.

Appuyez une troisième fois sur la touche PTY, l'écran affiche PTY OFF :

Lorsque vous écoutez une station radio, maintenez cette touche enfoncée quelques secondes pour mémoriser cette station en position 1.

Lors de la lecture d'une carte mémoire ou d'un support USB, appuyez sur cette touche pour effectuer une pause, ou pour reprendre la lecture.

Lorsque vous écoutez une station radio, maintenez cette touche enfoncée quelques secondes pour mémoriser cette station en position 2.

Lors de la lecture d'une carte mémoire ou d'un support USB, appuyez sur cette touche pour écouter les 10 premières secondes de chaque titre.

Lorsque vous écoutez une station radio, maintenez cette touche enfoncée quelques secondes pour mémoriser cette station en position 3.

Lors de la lecture d'une carte mémoire ou d'un support USB, appuyez sur cette touche pour répéter le titre en cours.

Lorsque vous écoutez une station radio, maintenez cette touche enfoncée quelques secondes pour mémoriser cette station en position 4.

Lors de la lecture d'une carte mémoire ou d'un support USB, appuyez sur cette touche pour effectuer une lecture aléatoire de l'ensemble des titres.

Lorsque vous écoutez une station radio, maintenez cette touche enfoncée quelques secondes pour mémoriser cette station en position 5.

Lors de la lecture d'une carte mémoire ou d'un support USB, appuyez sur cette touche pour retourner 10 titres en arrière.

+10

RESET

Lorsque vous écoutez une station radio, maintenez cette touche enfoncée quelques secondes pour mémoriser cette station en position 6.

Lors de la lecture d'une carte mémoire ou d'un support USB, appuyez sur cette touche pour avancer de 10 titres.

Tournez la molette du volume pour régler le niveau sonore

• Appuyez une fois sur la molette du volume pour régler les basses (-7 / + 7)
• Appuyez deux fois pour régler les aigus (-7 / + 7)
• Appuyez trois fois pour régler la balance gauche et droite (-10 / + 10)
• Appuyez quatre fois pour régler la balance avant et arrière (-10 / + 10)
• Appuyez cinq fois pour afficher le volume (0 / + 40)

Maintenez appuyée la molette de volume pour activer ou désactiver l'accentuation des graves (LOUD ON ou LOUD OFF). Sélectionnez le réglage souhaité en tournant la molette de volume.

• Appuyez une fois, puis tournez la molette du volume, pour sélectionner l'effet sonore (DSP OFF, POP, ROCK, CLASSIC ou FLAT).
• Appuyez deux fois, puis tournez la molette du volume, pour définir si l'appareil doit capter l'ensemble des stations ou uniquement les stations dont la qualité de réception est la meilleure (LOCAL ou DX).
• Appuyez trois fois, puis tournez la molette du volume, pour sélectionner le mode MONO ou le mode STEREO.
• Appuyez quatre fois, puis tournez la molette du volume, pour sélectionner la façon dont vous souhaitez être informé en cas d'alerte traffic : un bip (TA ALARM) ou le basculement automatique vers la station émettant l'information (TA SEEK).
• Appuyez cinq fois, puis tournez la molette du volume, pour sélectionner le délai de recherche des stations pour les catégories prédéfinies (30 secondes pour RETURN S, 90 secondes pour RETURN L).

Réinitialiser l'appareil à ses paramètres d'usine, en enfantant l'extrémité d'un trombone.

Prise Jack 3,5 mm pour brancher un appareil audio. Sélectionnez le mode AUX IN en appuyant sur la touche MD.

Logement pour carte mémoire (Capacité de lecture maximum : 8 Go). Sélectionnez le mode SD-MMC en appuyant sur la touche MD.

Port USB (Capacité de lecture maximum : 8 Go). Sélectionnez le mode USB en appuyant sur la touche MD.

GUIDE De depannage

Avant de contacter votre service après-vente, effectuez les vérifications élémentaires suivantes. Si vous ne pouvez pas résoudre le problème en suivant les instructions ci-dessous, contactez le centre de services de votre magasin.

SYMPTOMES	VERIFICATIONS ET REGLAGES
Pas d'alimentation	Vérifiez le raccordement du connecteur d'alimentation et le fusible.
Impossible de capter des stations.	Vérifiez le raccordement de l'antenne de voiture.
Lesstations mémorées et l'heure sont effacées.	La touche RESET a été enfonnée. Le cable d'alimentation ou la batterie a été débranché(e) ou n'est pas correctement raccordé(e).
La lecture USB ne fonctionne pas	Le pérophérique USB n'est pas compatible Essayez d'autres pérophériques USB pour vérifier que le problème ne vient pas du support USB Le fichier ne peut pas être lu
Dysfonctionnement	Réinitialisez l'appareil en utilisant l'extrémité d'un trombone, comme indiqué en page 8.

• Affichage digital bleu
• Port USB compatible MP3
• Entrée auxiliaire jack 3.5mm
• Tuner FM stéréo
• Affichage du nom des stations 18 préselections radio FM
• Lecteur de carte mémoire
• Équaliseur sonore 4 fréquences
• 180W (4x45W)

Tuner FM

• Plage de fréquences : 87.5-108MHz Fréquence moyenne : 10.7MHz ± 0.3%

Port USB / carte mémoire / entrée auxiliaire

• Réponse en fréquence : 20 Hz-20 KHz
• Rapport Signal / Bruit : > 40dB
• THD: <3% (1 KHz)

Divers

• Puissance maximale: 4 × 45 ~W Tension d'alimentation : 12-15V — Impédance de haut-parleur:4-8 ohm / ch
• Dimensions : 178 × 100 × 50 mm
• Poids: 0.88kg

Attention :

Ce logo apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet rentre dans le cadre de la directive 2002/96/CE du 27 janvier 2003, relative aux déchets d'équipements électriques et électroniques (DEEE).

La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit.

Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être

débarrassé avec les déchets municipaux non triés.

En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchéteries) et les distributeurs.

Vous avez l'obligation d'utiliser les systèmes de collecte sélective mise à votre disposition.

Conditions de garantie :

Ce produit est garanti contre toute défaillance résultant d'un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usure normale du produit. La durée de garantie est spécifiée sur la facture d'achat.
