Type de produit	Voiture utilitaire
Marque	Chevrolet
Modèle	Colorado (2025)
Catégorie	Pick-up
Dimensions (L x l x h)	5 417 x 1 892 x 1 798 mm
Empattement	3 275 mm
Poids à vide	Environ 2 100 kg
Alimentation	Essence ou Diesel (selon version)
Capacité du réservoir	80 L
Consommation mixte	9,5 L/100 km (estimation)
Transmission	Automatique 8 rapports
Roues motrices	4x4
Freins	Disques ventilés à l'avant, tambours à l'arrière
Système de sécurité	ABS, ESP, airbags frontaux et latéraux, caméra de recul
Aides à la conduite	Régulateur de vitesse adaptatif, freinage d'urgence autonome
Capacité de remorquage	Jusqu'à 3 500 kg
Entretien courant	Vidange tous les 15 000 km, filtre à air et huile
Nettoyage	Lavage haute pression, traitement anti-corrosion
Pneus	265/65 R17 (selon version)
Réparabilité	Pièces disponibles chez concessionnaire, indice de réparabilité 7,5/10
Garantie	3 ans ou 100 000 km

FOIRE AUX QUESTIONS - Colorado (2025) CHEVROLET

Quel type de carburant utiliser ?

La Chevrolet Colorado (2025) est disponible en versions essence et diesel. Utilisez du carburant sans plomb (95 ou 98) pour l'essence, ou du gazole pour le diesel. Vérifiez la trappe de réservoir pour le type exact.

Comment activer le mode 4x4 ?

Tournez la molette de sélection du mode de transmission sur le tableau de bord. Les modes disponibles sont : 2WD, 4WD Auto, 4WD High et 4WD Low selon les conditions. Consultez le manuel pour les vitesses recommandées.

Quelle est la capacité de remorquage maximale ?

La Chevrolet Colorado (2025) peut remorquer jusqu'à 3 500 kg avec un équipement approprié. Vérifiez le poids total autorisé en charge (PTAC) dans la notice.

Comment entretenir le filtre à air ?

Le filtre à air doit être vérifié tous les 15 000 km. Remplacez-le tous les 30 000 km. Ouvrez le boîtier du filtre, retirez l'ancien filtre et insérez le nouveau en respectant le sens de flux.

Que faire si le voyant moteur s'allume ?

Si le voyant moteur s'allume, réduisez la charge et la vitesse. Vérifiez le bouchon de réservoir. Si le voyant clignote, arrêtez-vous immédiatement et faites remorquer le véhicule jusqu'à un atelier.

Comment coupler une remorque ?

Assurez-vous que la boule d'attelage est bien fixée et que les câbles électriques sont connectés. Vérifiez la compatibilité de la boule avec la remorque. Activez le mode remorquage via le menu du tableau de bord.

Quelle est la pression des pneus recommandée ?

La pression recommandée pour les pneus avant et arrière est de 2,4 bar (35 psi) pour une utilisation normale. Adaptez selon la charge. Consultez l'étiquette sur le montant de la portière conducteur.

Comment utiliser le régulateur de vitesse adaptatif ?

Activez le régulateur en appuyant sur le bouton 'Set'. Réglez la vitesse avec les touches +/-. Pour ajuster la distance de sécurité, utilisez le curseur de distance. Désactivez avec le frein.

Où se trouve le point de levage pour un cric ?

Les points de levage se situent sous les longerons du châssis, près des roues. Utilisez uniquement ces emplacements pour éviter d'endommager le véhicule. Référez-vous au manuel pour les schémas.

Comment réinitialiser l'indicateur de vidange ?

Mettez le contact, accédez au menu d'entretien via l'écran tactile, sélectionnez 'Huile moteur' puis 'Réinitialiser'. Confirmez. L'indicateur se remet à zéro.

MODE D'EMPLOI Colorado (2025) CHEVROLET

Renseignements de ence sur le véhicule

Avertissement sur proposition 65 - Californie

AVERTISSEMENT

La conduite, l'entretien et la maintenance d'un véhicule de tourisme ou d'un véhicule à moteur tout-terrain peuvent vous exposer à des substances chimiques telles que les gaz d'échappement du moteur, le monoxyde de carbone, les phtalates et le plomb, reconnus par l'État de Californie comme étant susceptibles de provoquer le cancer, des malformations congénitales ou autres anomalies de la reproduction. Pour minimiser l'exposition à ces substances, évitez de respirer les gaz d'échappement, ne faites pas fonctionner le moteur au ralenti sauf si nécessaire, entretenez votre véhicule dans un endroit bien ventilé et portez des gants ou lavez-vous les mains fréquemment lors de l'entretien de votre véhicule. Pour de plus amples informations, consultez le site Web www.P65Warnings.ca.gov/passenger-vehicle.

Contenu

Introduction ....1

Serrures de porte (En cas de batterie déchargée) 2

Ceintures de sécurité ....2

Système de sac gonflable .... 3

Appareils de retenue pour enfant ....3

Témoins, jauges et indicateurs ....3

Commandes de feux extérieurs ....4

Feux de détresse ....4

Comportement du conducteur ....4

Freins 5

Antipatinage/Contrôle électronique de la stabilité ....5

Systèmes d'assistance au conducteur ..... 5

Capot 5

Aperçu du compartiment moteur ...... 7

Changement de pneu 7

Démarrage avec batterie d'appoint - Amérique du Nord ....17

Transport d'un véhicule en panne .....20

Assistance technique aux utilisateurs de téléscripteurs ....21

Programme d'assistance routière .....21

Comment signaler les défectuosités compromettant la sécurité au gouvernement des États-Unis ....21

Comment signaler les défectuosités compromettant la sécurité au gouvernement canadien 21

Comment signaler les défectuosités comprommettant la sécurité à General Motors ......22

Introduction

Ce document comprend les informations de référence pour votre véhicule. Ce document ne remplace pas votre Manuel du propriétaire, qui comprend d'autres informations importantes, notamment des avertissements et des mises en garde.

Pour des informations et des instructions complètes sur le fonctionnement, consulter le manuel du propriétaire sur l'application myChevrolet ou myGMC dans le système Infodivertissement du véhicule, sur www.chevrolet.com ou www.gmc.com, ou sur l'application mobile myChevrolet ou myGMC.

Pour vérifier que votre véhicule dispose d'un manuel du propriétaire téléchargé dans le système Infodivertissement, aller dans l'application myChevrolet ou myGMC, toucher l'icône Paramètres, puis toucher Détails du manuel du propriétaire.

Si le véhicule dispose d'un manuel du propriétaire téléchargé, la version téléchargée est exacte au moment de l'installation. Pour consulter la version connectée la plus récente du manuel du propriétaire, accepter les conditions générales et disposer d'une connexion Wi-Fi ou de données active. Des versions actualisées du manuel du propriétaire sont également accessibles sur www.chevrolet.com ou www.gmc.com et sur l'application mobile myChevrolet ou myGMC.

Pour consulter les versions numériques ou commander des versions physiques du Manuel du propriétaire ou des Informations de garantie, ou bien pour consulter davantage d'informations sur le véhicule, balayez le code ci-dessous ou rendez-vous sur chevrolet.com/support/vehicle/manuals-guides ou gmc.com/support/vehicle/manuals-

guides (États-Unis); chevrolet.ca/en/support/vehicle/manuals-guides ou gmccanada.ca/en/support/vehicle/manuals-guides (Canada) :

Chevrolet États-Unis Chevrolet Canada

GMC États-Unis GMC Canada

Conservez ce guide dans le véhicule pour vous y référer rapidement.

Serrures de porte (En cas de batterie déchargée)

Accès au barillet de serrure de la clé de porte du conducteur (si la batterie est déchargée)

Pour accéder au barillet de serrure de la porte du conducteur et déverrouiller la porte :

Exemple illustré, votre véhicule peut différer

1. I nsérer la clé mécanique dans la fente à la base de la poignée et pousser vers le haut complètement jusqu'à la libération du couvercle. Ni appuyer ni tirer sur la clé.

2. Déposer le couvercle.

3. Insérer la clé mécanique dans le barillet de serrure.

4. Faire tourner la clé mécanique dans le sens horaire jusqu'en butée.
5. Faire tourner lentement la clé mécanique dans le sens antihoraire tout en tirant sur la poignée pour déverrouiller la porte.
6. Répéter les étapes 4 et 5 si la porte ne s'ouvre pas complètement.

Pour replacer le capuchon :

1. Aligner le bord supérieur du couvercle sur la poignée.
2. Tourner vers le bas pour emboîter le couvercle en position.
3. Vérifier si le capuchon est complètement en place.

Toujours s'assurer que tous les occupants du véhicule ont bien réglé leur siège et les appuie-têtes, qu'ils ont positionné et bouclé leur ceinture de sécurité, et que les bébés et les jeunes enfants sont bien assis dans des sièges pour enfants adéquats. Consulter votre Guide du propriétaire pour

des informations complètes sur le siège et les dis positifs de retenue, la sangle supérieure et le système LATCH.

Votre véhicule est équipé de sacs gonflables, marqué dans votre véhicule avec le mot « AIRBAGS ». Les sacs gonflables fonctionnent avec les ceintures de sécurité et d'autres systèmes pour protéger les occupants en cas de collision. Consulter le Guide du propriétaire pour obtenir des renseignements complets sur les sièges, les dispositifs de retenue et les sacs gonflables.

Appareils de retenue pour enfant

Les statistiques des accidents démontrent que les enfants sont en plus grande sécurité quand ils sont attachés dans une position d'assise arrière. Les bébés et les jeunes enfants doivent toujours être attachés dans un siège pour enfant adéquat. Consulter le Guide du propriétaire pour en savoir plus sur l'utilisation de sièges pour enfants, des sangles supérieures et des systèmes LATCH.

Votre véhicule est équipé d'essuie-glaces de pare-brise pour faciliter la visibilité par temps difficile. Consulter votre Guide du propriétaire pour en savoir plus sur ces systèmes.

Le véhicule étant en marche, déplacer le levier pour sélectionner la vitesse de l'essuie-glace.

Pour un seul balayage d'essuie-glace, déplacer brièvement le levier vers le bas. Pour plusieurs balayages, maintenir le levier abaissé.

Tirer le levier d'essuie-glace avant vers soi pour projeter du liquide de lave-glace sur le pare-brise et activer les essuie-glaces. L'essuie-glace continue à fonctionner jusqu'au relâchement du levier ou jusqu'à la fin du temps de fonctionnement de lave-glace. Lorsque le levier d'essuie-glace est relâché, des balayages supplémentaires peuvent se poursuivre selon la durée pendant laquelle le lave-glace a été activé.

Éliminer la glace et la neige des balais d'essuie-glace et du pare-brise avant de les utiliser. Si les balais sont gelés sur le pare-brise, les dégager prudemment ou les dégeler. Si les balais sont endommagés, en poser de nouveaux.

Avertissement

Par temps de gel, attendre le réchauffement du pare-brise pour utiliser le lave-glace. Sinon le liquide risque de geler sur le pare-brise et de vous dissimuler la route.

Avertissement

Avant de conduire le véhicule, veiller à toujours enlever la neige et la glace accumulées sur le capot, le pare-brise, des gicleurs de lave-glace, le toit et l'arrière du véhicule, y compris tous les feux et glaces. La visibilité réduite consécutive à l'accumulation de neige et de glace peut entraîner un accident.

Les témoins d'avertissement, les cadrans et les indicateurs peuvent vous avertir d'une défaillance avec votre véhicule. Certains témoins s'affichent brièvement pour indiquer qu'ils fonctionnent lorsque vous faites démarrer le véhicule. Cependant, si un témoin d'avertissement reste toujours allumé en

roulant ou si un cadran indique un problème, se reporter aux sections de la rubrique « Témoins d'avertissement, cadrans et indicateurs ».

Porter attention aux témoins d'avertissement, aux cadrans et aux indicateurs de votre véhicule, et y répondre rapidement peut aider à prévenir une réparation coûteuse ou une blessure. Retarder une réparation peut être coûteux, voire dangereux.

Commandes de feux extérieurs

Votre véhicule est équipé d'un éclairage extérieur pour faciliter la visibilité dans le noir et par temps difficile. Consulter votre Guide du propriétaire pour en savoir plus sur ces systèmes.

Les commandes des phares font partie de l'écran tactile virtuel de votre véhicule. Toucher le symbole d'éclairage sur l'écran d'infodivertissement, le panneau de commande du centralisateur informatique de bord (CIB) ou l'écran de la console centrale pour faire fonctionner les phares.

Feux de détresse

Vot re véhicule est équipé de feux de détresse qui permettent d'augmenter votre visibilité en cas de besoin. Consulter votre Guide du propriétaire pour en savoir plus sur ces systèmes.

⚠️ : Appuyer sur ce bouton placé sur la pile centrale, la console centrale ou la console de plafond pour activer les clignotants avant et arrière. Ces feux avertissent les autres conducteurs que vous avez un problème. Appuyer à nouveau sur ce bouton pour éteindre les clignotants.

Les clignotants ne fonctionnent pas lorsque les feux de détresse sont en fonction.

Les feux de détresse sont activés automatiquement en cas de déploiement des sacs gonflables.

Comportement du conducteur

Conducteur distrait, somnolent ou sous l'influence

Avertissement

Boire de l'alcool ou prendre de la drogue et ensuite conduire est très dangereux. Vos réflexes, vos perceptions, votre attention et votre jugement peuvent être affectés même par une petite quantité d'alcool ou de drogues. Vous pouvez avoir une collision grave, voire mortelle, si vous conduisez après avoir bu ou pris de la drogue.

Ne pas conduire en état d'ébriété ou sous l'influence de drogues ou d'alcool, ni accompagner un conducteur qui a bu ou dont les facultés sont affaiblies par des drogues. Trouver un autre moyen de transport pour rentrer chez vous ; ou si vous êtes avec un groupe, désigner un conducteur qui restera sobre.

Ne pas tenter de faire fonctionner un véhicule si vous n'êtes pas en état de conduire. Cela comprend conduire sous l'influence de drogue ou d'alcool, la fatigue ou la distraction.

Voyager avec des enfants et des animaux domestiques

Avertissement

Ne jamais laisser un enfant, un adulte non autonome ou un animal seul dans le véhicule, particulièrement lorsque les glaces sont fermées par temps chaud ou très chaud. Ils peuvent faiblir sous la chaleur extrême et subir des blessures permanentes, voire la mort causée par un coup de chaleur.

En voyageant avec des enfants, des adultes invalides ou des animaux de compagnie, ne jamais les laisser sans surveillance dans le véhicule. Toujours vérifier s'il y a présence d'enfants, d'adultes invalides ou d'animaux avant de quitter le véhicule.

Consulter votre Guide du propriétaire pour des renseignements importants sur les systèmes de freinage de votre véhicule, y compris le système de freinage antiblocage, qui peut aider à éviter un dérapage au freinage et à maîtriser la direction tout en freinant puissamment.

Antipatinage/Contrôle électronique de la stabilité

Le véhicule est équipé d'un système antipatinage (TCS) et StabiliTrak/contrôle électronique de la stabilité (ESC). Ces systèmes contribuent à limiter le patinage des roues et aident le conducteur à garder le contrôle, spécialement sur des routes glissantes.

Ce véhicule peut être doté d'équipements travaillant conjointement pour contribuer à éviter des accidents ou à réduire les dégâts dus à des collisions pendant la conduite, une marche arrière et une manœuvre de stationnement. Avant d'utiliser ces systèmes, lire le manuel du propriétaire pour connaître les limitations et les informations plus importantes sur les caractéristiques.

Capot

Avertissement

Couper le contact du véhicule avant d'ouvrir le capot. Le moteur en marche alors que le capot est ouvert constitue un danger de blessure pour toute personne proche du compartiment moteur.

Avertissement

Les composants sous le capot peuvent devenir chauds en lorsque le moteur tourne. Pour éviter le risque de brûlure de la peau non protégée, ne jamais toucher ces composants avant qu'ils aient refroidi et toujours utiliser un gant ou une serviette pour éviter tout contact direct avec la peau.

Déneiger le capot avant de l'ouvrir.

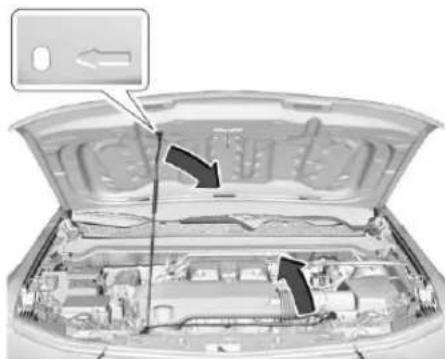

Pour lever le capot :

1. Tirer sur le levier de déverrouillage du capot qui porte le symbole 🎨. Il se trouve sur le côté inférieur gauche du tableau de bord.

1. À l'avant du véhicule, localiser le levier de déverrouillage secondaire sous l'avant du centre du capot. Pousser le levier de déverrouillage secondaire du capot vers la droite pour le déverrouiller.

1. Soulever le capot uniquement suffisamment pour libérer la béquille du capot de son dispositif de retenue, et l'introduire dans la fente marquée d'une flèche sur le dessous du capot. Trop lever le capot peut désaccoupler les pièces adjacentes aux charnières.

Pour fermer le capot :

Avertissement

Ne pas conduire le véhicule si le capot n'est pas complètement verrouillé. Le capot pourrait s'ouvrir complètement, bloquer

(Suite)

Avertissement (Suite)

votre vision et causer un accident. Vous ou d'autres personnes pourraient être blessés. Toujours fermer le capot complètement avant de conduire.

1. Avant de fermer le capot, s'assurer que tous les bouchons de remplissage sont bien en place et que tous les outils sont retirés.
2. Soulever le capot uniquement suffisamment pour libérer le support de capot de la fente sur le dessous du capot. Trop lever le capot peut désaccoupler les pièces adjacentes aux charnières.
3. Replacez la béquille dans son support. La béquille doit s'encliqueter pour la remettre dans le dispositif de retenue afin d'éviter d'endommager le capot.
4. Abaisser le capot à 20 cm (8 po) au-dessus du véhicule et le relâcher. Vérifier que le capot est complètement verrouillé. Répéter ce processus avec une force supplémentaire si nécessaire.

Aperçu du compartiment moteur

Moteur 2.7L L4 (L3B)

1. Point de masse négatif (-) à distance. Se reporter à Démarrage avec batterie d'appoint - Amérique du Nord 17.
2. Réservoir de liquide de lave-glace. Se reporter à votre manuel du propriétaire.
3. Batterie. Se reporter à votre manuel du propriétaire.
4. Bloc-fusibles de compartiment moteur. Se reporter à votre manuel du propriétaire.

5. Bloc-fusibles pour accessoires (selon l'équipement). Se reporter à votre manuel du propriétaire.

6. Ventilateur de refroidissement du moteur (non visible). Se reporter à votre manuel du propriétaire.

7. Bouchon de remplissage de l'huile-moteur. Se reporter à votre manuel du propriétaire.
8. Jauge d'huile moteur. Se reporter à votre manuel du propriétaire.
9. Réservoir de liquide de frein. Se reporter à votre manuel du propriétaire.
10. Filtre à air. Se reporter à votre manuel du propriétaire.
11. Réservoir d'expansion et bouchon du radiateur. Se reporter à votre manuel du propriétaire.

Changement de pneu

Dépose du pneu de secours et des outils

Pour accéder au cric et aux outils et les retirer :

1. Soulever le siège arrière pour accéder au cric (1), au sac d'outils (5), aux cales de roue (3) et à l'entretoise de cric (4) (selon l'équipement). Se reporter à votre manuel du propriétaire.

2. Desserrer les attaches du sac à outil, puis retirer le sac à outils, les cales de roue et l'entretoise de cric (selon l'équipement).

3. Desserrer et retirer le boulon à ailettes de retenue du cric (2) en le tournant dans le sens inverse des aiguilles d'une montre, puis retirer le cric.

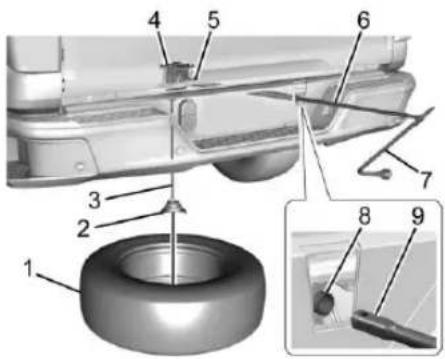

Pneu de secours monté sous le véhicule

1. Pneu de secours
2. Retenue de pneu/roue
3. Câble de treuil
4. Treuil
5. Axe de treuil
6. Rallonges de levier de cric
7. Clé de roue

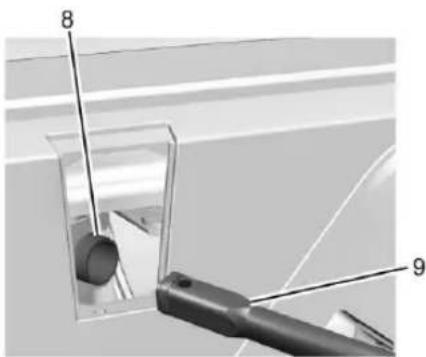

8. Trou d'accès au treuil

9. Extrémité de rallonge pour treuil

1. Assembler la clé de roue (7) et les deux rallonges de levier de cric (6), comme illustré.

1. Retirer le couvercle du trou d'accès à l'arbre de levage sur le pare-chocs.

2. Insérer l'extrémité pour treuil (extrémité ouverte) (9) de la rallonge dans le trou (8) sur le pare-chocs arrière.
   Ne pas utiliser le côté biseauté de la clé de roue.
   S'assurer que l'extrémité pour treuil de la rallonge s'emboîte dans l'axe de treuil (9). L'extrémité carrée et cannelée de la rallonge est utilisée pour abaisser la roue de secours.

3. Tourner la clé de roue dans le sens antihoraire pour abaisser la roue de secours au sol. Continuer à tourner la clé de roue jusqu'à ce que la roue de secours puisse être enlevée de sous le véhicule.
4. Tirer la roue de rechange de sous le véhicule.

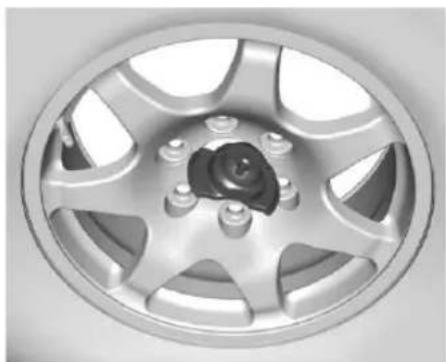

1. Pencher le pneu vers le véhicule avec un relâchement dans le câble afin d'accéder à la retenue de pneu/roue.

Pencher la retenue et la tirer au-travers du centre de la roue ensemble avec le câble et le ressort.

1. Placer la roue de secours près du pneu dégonflé.

Pneu de secours monté sur caisse

1. Pneu de secours

2. Poignée de fixation de roue

3. Douille

4. Retirer la poignée de fixation de roue (2) et la douille (3) en tournant la poignée dans le sens inverse des aiguilles d'une montre. Gardez la poignée et la douille ensemble et mettez-le de côté pour les utiliser ultérieurement.

5. Déposer la roue de secours (1) de la caisse du véhicule. Demander de l'aide au besoin.
6. Placer la roue de secours près du pneu dégonflé.

Dépose d'un pneu crevé et installation du pneu de rechange

Suivre les illustrations et les directives suivantes pour déposer le pneu dégonflé et soulever le véhicule.

1. Cric
2. Cales de roue
3. Manivelle du cric
4. Rallonges de levier de cric
5. Clé de roue

6. Entretoise de cric

7. Effectuer un contrôle de sécurité avant de poursuivre. S'assurer que toutes les roues se trouvent sur un sol plat. Se reporter à votre manuel du propriétaire.

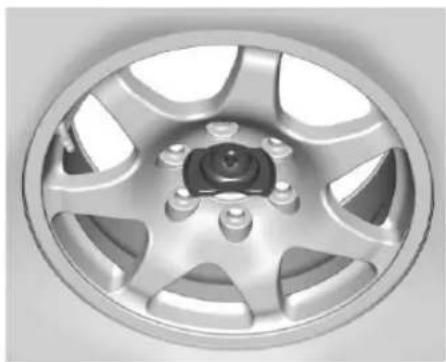

1. Si la roue est munie d'un cache central recouvrant les écrous à ergots, placer l'extrémité biseautée de la clé de roue dans chaque fente du cache et le soulever avec précaution.

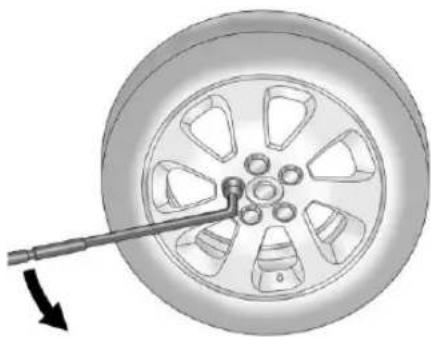

1. Utiliser la clé de roue et tourner dans le sens antihoraire-horaire afin de desserrer les écrous de roue. Ne pas retirer les écrous de roue tout de suite.


Position avant
4. Si le pneu crevé se trouve à l'avant du véhicule, positionner le cric en alignant la bride du cric avec le tampon de levage, comme illustré. Si le véhicule est équipé d'une entretoise de cric, positionner en premier lieu celle-ci au sol, puis placer le cric dessus.

Position arrière
5. Si le pneu crevé se trouve à l'arrière, placer le cric sous la plaque d'ancrage du ressort à lames fixée à l'essieu et entre les quatre fixations.

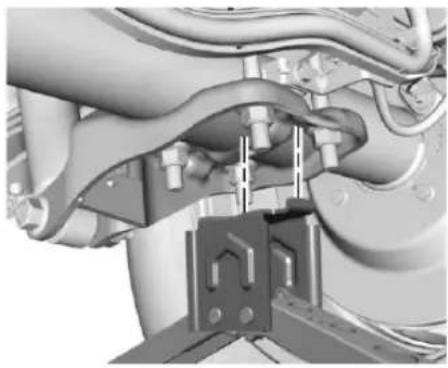

Il existe deux modèles de plaque d'ancrage pour les ressorts à lames. Aligner la bride de la tête de vérin sur la fente située à l'intérieur du bord avant de la plaque d'ancrage comme indiqué si la plaque d'ancrage ressemble au type 1.

Aligner la face incurvée de la tête de vérin avec la courbure de la plaque d'ancrage comme indiqué si la plaque d'ancrage ressemble au type 2. La bride de la tête de vérin doit reposer juste derrière le bord avant de la plaque d'ancrage.

Avant de soulever le véhicule, vérifier si le cric est positionné de manière à ce que l'essieu arrière repose en toute sécurité sur la tête de levage du cric.

Avertissement

Il est dangereux de se placer sous un véhicule mis sur cric. Si le véhicule quitte le cric, vous risquez de graves blessures, voire le décès. Ne jamais se placer sous un véhicule soutenu uniquement par un cric.

Avertissement

Le levage du véhicule sur un cric mal placé peut endommager le véhicule et même le faire tomber. Pour éviter les blessures et les dégâts, placer la tête du cric à l'emplacement correct avant de lever le véhicule.

1. Tourner la clé de roue dans le sens horaire afin de soulever le véhicule. Élever le véhicule à une hauteur suffisante du sol pour que la roue de secours puisse être placée sous le passage de roue.

1. Enlever tous les écrous de la roue et retirer la roue à pneu plat.

Avertissement

S'il y a de la rouille ou de la saleté sur la roue ou sur les pièces auxquelles elle est attachée, les écrous peuvent à la longue se desserrer. La roue pourrait alors se détacher et provoquer un accident. Lors du remplacement d'une roue, enlever la rouille ou la saleté des pièces du véhicule auxquelles la roue s'attache. En cas d'urgence, utiliser un linge ou un essuie-tout pour le faire, mais utiliser un grattoir ou une brosse à poils métalliques ultérieurement pour supprimer la rouille et la saleté.

1. Enlever toute rouille et toute saleté des boulons de roue, des surfaces, de montage et de la roue de secours.

2. Installer la roue de secours.

Avertissement

Ne jamais utiliser d'huile ni de graisse sur les boulons et les écrous. Ceci risquerait de desserrer les écrous. Les roues du véhicule peuvent tomber et entraîner une collision.

1. Remettre les écrous de roue, extrémité arrondie face à la roue.

2. Serrer chaque écrou de roue à la main. Serrer ensuite les écrous à l'aide de la clé de roue jusqu'à ce que la roue tienne sur le moyeu.

3. Tourner la clé de roue dans le sens antihoraire afin de faire descendre le véhicule. Abaisser complètement le cric.

Avertissement

Si les goujons des roues sont endommagés, il peuvent se rompre. Si tous les goujons d'une roue se brisent, vous pouvez perdre la roue et avoir un accident. Si un des goujons est endommagé parce que la roue est desserrée, c'est peut-être que tous les goujons sont endommagés. Par mesure de sécurité, remplacer tous les goujons de cette roue. Si les logements des goujons d'une roue se sont élargis, la roue peut s'affaisser en cours de route. Remplacer toute roue dont les logements de goujons se sont agrandis ou sont déformés d'une façon quelconque. Inspector l'état des moyeux et des roues à moyeu guide. Une roue desserrée peut causer l'endommagement du plaquette

(Suite)

Avertissement (Suite)

pilote et nécessiter le remplacement du moyeu complet pour assurer son centrage. Lorsque vous remplacez les goujons, les moyeux, les écrous de roues ou les roues, s'assurer d'utiliser des pièces d'origine GM.

Avertissement

Une roue pourrait se desserrer ou se détacher si les écrous de roue sont serrés de façon incorrecte. Les écrous de roue doivent être serrés à l'aide d'une clé dynamométrique au couple adéquat prescrit après leur remplacement. En cas d'utilisation d'écrous de roue accessoires, respecter le couple prescrit par le fabriquant du marché secondaire. Se reporter à votre manuel du propriétaire pour les couples prescrits des écrous de roue d'origine.

Attention

Des écrous de roue mal serrés peuvent entraîner la pulsation des freins et endommager le rotor. Pour éviter des réparations coûteuses des freins, serrer les écrous de roue également et fermement, dans l'ordre approprié et au couple adéquat. Pour le couple de serrage des écrous de roues, se reporter à la rubrique votre manuel du propriétaire.

1. Serrer les écrous fermement en croix, comme illustré, en tournant la clé de roue dans le sens horaire.

Lors de la repose de la roue et du pneu normaux, il faut également reposer le cache-moyeu. Placer le cache-moyeu sur la roue et le pousser jusqu'à ce qu'il soit installé. Le cache-moyeu peut uniquement s'installer d'une seule façon. Veiller à aligner chaque patte du cache-moyeu sur les échancrures correspondantes de la roue.

Entreposage d'un pneu crevé ou d'un pneu de secours et des outils

Avertissement

Le rangement d'un cric, d'un pneu ou d'a autres équipements dans l'habitacle peut causer des blessures. En cas d'arrêt brusque ou de collision, l'équipement non arrimé peut heurter quelqu'un. Ranger ces pièces à l'emplacement correct.

Avertissement

Le non-respect de ces instructions d'e ntreposage des pneus peut entraîner des blessures corporelles ou des dommages matériels si le câble du treuil tombe en panne ou si le pneu se détache. Vérifier que le pneu est rangé et fixé avant de conduire.

Attention

Ranger sous votre véhicule une roue en aluminium dont le pneu est à plat pour une longue période ou dont la tige de valve est orientée vers le haut peut endommager la roue. Lorsque vous rangez la roue, la tige de valve du pneu doit toujours être orientée vers la bas et vous devez faire réparer votre roue ou votre pneu dès que possible.

Attention

Le treuil à pneu peut être endommagé s'il n'y a pas de tension sur le câble lors de son utilisation. Pour obtenir la tension nécessaire, le pneu de secours ou l'ensemble roue/pneu doit être installé sur le treuil à pneu pour pouvoir l'utiliser.

Avertissement

Une roue de secours mal entreposée peut se détacher et causer un accident. Pour éviter des blessures corporelles ou des (Sui

Avertissement (Suite)

dommages matériels, toujours ranger la roue de secours lorsque le véhicule est stationné sur une surface plane.

Pneu de secours monté sous le véhicule

1. Pneu de secours
2. Retenue de pneu/roue
3. Câble de treuil
4. Treuil
5. Axe de treuil

6. Rallonges de levier de cric

7. Clé de roue

8. Trou d'accès au treuil

9. Extrémité de rallonge pour treuil

10. Placer le pneu sur le sol à l'arrière du véhicule, la tige de valve orientée vers le bas.

11. Tirer le câble et le ressort au-travers du centre de la roue. Incliner la plaque de fixation de la roue vers le bas, puis la passer par le centre de la roue.

S'assurer que le dispositif de retenue est complètement logé à travers le dessous de la roue.

1. Assembler la clé de roue (7) et les rallonges (6) comme illustré.

Attention

L'utilisation d'une clé pneumatique ou d'autres outils électriques avec le mécanisme de levage n'est pas recommandée et pourrait endommager le système. N'utiliser que les outils fournis avec le mécanisme de levage.

1. Insérer l'extrémité pour treuil (9) dans le trou (8) sur le pare-chocs arrière et dans l'axe de treuil.

Ne pas utiliser le côté biseauté de la clé de roue.

1. Bien soulever le pneu vers le haut. S'assurer que le dispositif de retenue est bien enfoncé dans l'ouverture de la roue.
2. Bien soulever le pneu contre le dessous du véhicule en tournant la clé de roue dans le sens des aiguilles d'une montre jusqu'à ce que vous entendiez ou sentiez deux déclics. Vous ne pouvez pas trop serrer le câble.

1. S'assurer que le pneu est rangé en toute sécurité et affleure le rayon (2) du support de roue de secours (1). Pousser, tirer et ensuite essayer de tourner le pneu. Si le pneu bouge, utiliser la clé de roue pour serrer le câble.

Répéter cette procédure de contrôle de l'étanchéité lors du contrôle de la pression de la roue de secours en fonction des informations d'entretien programmé ou à chaque fois que la roue de secours est manipulée dans le cadre de l'entretien d'autres composants.

Correctement entreposé

1. Remettre en place le couvercle du trou d'accès à l'arbre de levage sur le pare-chocs.

Pneu de secours monté sur caisse

1. Pneu de secours
2. Poignée de fixation de roue
3. Douille
4. Arceau porte-pneu

5. Support de fixation de roue

6. Placer le pneu crevé dans la caisse du véhicule. Demander de l'aide au besoin.

7. Positionner le pneu au centre, contre l'arceau porte-pneu, comme illustré.
8. S'assurer que la douille est correctement positionnée dans la tige filetée de la poignée de fixation de roue, comme illustré.

La face conique la plus petite de la douille doit faire face à l'extrémité ouverte de la tige filetée.

1. Faire passer l'extrémité de la tige filetée par le centre de la roue et dans l'orifice au milieu du support de fixation de roue.
2. Tourner la poignée de fixation de roue dans le sens des aiguilles d'une montre jusqu'à ce que le pneu soit fermement maintenu contre l'arceau porte-pneu.

Pour ranger le cric et les outils, inverser les opérations de leur retrait.

Démarrage avec batterie d'appoint - Amérique du Nord

Pour plus d'informations au sujet de la batterie du véhicule, se reporter à votre manuel du propriétaire.

Si la batterie est déchargée, essayer d'utiliser un autre véhicule et des câbles de pontage pour faire démarrer votre véhicule. Exécuter les opérations suivantes pour le faire de manière de sûre.

Avertissement

AVERTISSEMENT : les bornes de batterie, les cosses et les accessoires connexes peuvent vous exposer à des produits chimiques, notamment le plomb et les composés du plomb, dont l'État de Californie sait qu'ils provoquent le cancer et des anomalies congénitales ou d'autres atteintes à l'appareil reproducteur. Se laver les mains après avoir manipulé ces pièces. Pour plus d'informations, consultez le site www.P65Warnings.ca.gov.

Se reporter à Avertissement sur proposition 65 - Californie ➔ 1.

Avertissement

Les batteries peuvent vous blesser. Elles peuvent être dangereuses parce que :

• Elles contiennent de l'acide qui peut vous brûler.
• Elles contiennent du gaz qui peut exploser ou s'enflammer.

(Suite)

Avertissement (Suite)

- Elles contiennent suffisamment d'électricité pour vous brûler.

Si vous ne respectez pas exactement ces étapes, certains ou tous ces éléments peuvent vous blesser.

Attention

L'ignorance de ces étapes peut causer des dégâts coûteux au véhicule qui ne seraient pas couverts par la garantie sur le véhicule. Le démarrage du véhicule en poussant ou en tirant ne fonctionne pas et risque d'endommager le véhicule.

Attention

Si les câbles volants ne sont pas raccordés ou déposés dans le bon ordre, un court-circuit électrique peut survenir et endommager le véhicule. Les réparations ne seraient pas couvertes par la garantie du véhicule. Toujours raccorder et déposer

(Suite)

Attention (Suite)

les câbles volants dans l'ordre correct, en s'assurant que les câbles ne se touchent pas et qu'ils ne sont pas en contact avec une autre pièce métallique.

Points et séquence de connexion

1. Cosse positive (+) de la batterie déchargée
2. Cosse positive (+) de la batterie en état
3. Cosse négative (-) de la batterie en état
4. Point de masse négatif (-) de la batterie déchargée

Le point de mise à la terre négatif (-) de la batterie déchargée se trouve sous le réservoir de liquide lave-glace.

La cosse positive (+) de la batterie déchargée se trouve dans le compartiment moteur, côté passager du véhicule.

La borne négative (-) de la bonne batterie et la borne positive (+) de la bonne batterie se trouvent sur la batterie du véhicule qui assure le démarrage avec batterie d'appoint.

La cosse positive (+) de la batterie déchargée se trouve sous un couvercle de garniture. Tirer le petit couvercle (⊕ sur le dessus) vers l'extérieur.

Attention

Si l'autre véhicule ne possède pas de circuit 12 V avec masse négative, les deux véhicules risquent des dégâts. Utiliser uniquement un véhicule qui possède un circuit 12 V avec masse négative pour démarrage au moyen d'une batterie d'appoint.

1. Vérifier l'autre véhicule. Il doit avoir une batterie de 12 volts ainsi qu'un système de masse négative.

2. Positionner les deux véhicules de manière à ce qu'ils ne se touchent pas.

3. Appliquer fermement le frein de stationnement et placer le levier de vitesses en position de stationnement (P), pour une boîte de vitesses automatique, ou en position de point mort (N), pour une boîte de vitesses manuelle.

Attention

Si des accessoires sont laissés sous tension ou branchés pendant la procédure de démarrage par câbles, ils pourraient être endommagés. Les réparations ne seraient pas couvertes par la garantie du véhicule. Si possible, éteindre ou débrancher tous les accessoires dans les deux véhicules lors du démarrage avec batterie d'appoint.

1. Couper le contact. Éteindre toutes les lampes et accessoires des deux véhicules, à l'exception des feux de détresse si nécessaire.

Avertissement

Un ventilateur électrique peut commencer à tourner, même si le moteur est arrêté, et vous blesser. Garder les mains, les vêtements et les outils à l'écart des ventilateurs.

Avertissement

L'utilisation d'une allumette près d'une batterie peut provoquer une explosion des gaz de batterie. Des personnes ont été blessées par ces explosions et quelques-unes sont même devenues aveugles. Utiliser une lampe de poche si vous avez besoin de plus d'éclairage.

Le liquide de batterie contient de l'acide qui peut vous brûler. Il faut éviter de le toucher. Si par mégarde vous en éclaboussez dans les yeux ou sur la peau, rincer à l'eau et faire immédiatement appel à un médecin.

Avertissement

Les ventilateurs et autres pièces mobiles du moteur peuvent provoquer de graves blessures. Garder les mains à l'écart des pièces mobiles une fois que le moteur est en marche.

Avertissement

Toujours examiner les câbles de démarrage avant utilisation. Les câbles de démarrage dont l'isolation est détachée ou manquante posent un risque d'électrocution et peuvent causer des dommages au véhicule. Ne pas utiliser de câbles de démarrage qui pourraient être endommagés.

1. Vérifier si les câbles de pontage ne présentent pas une isolation desserrée ou manquante.
2. Connecter une extrémité du câble positif (+) rouge à la borne positive (+) de la batterie déchargée.

3. Connecter l'autre extrémité du câble positif (+) rouge à la borne positive (+) de la bonne batterie.

4. Connecter une extrémité du câble noir négatif (-) à la borne négative (-) de la bonne batterie.

5. Brancher l'autre extrémité du câble négatif (-) noir au point de mise à la terre du négatif (-) de la batterie déchargée.
6. Démarrer le moteur du véhicule de dépannage et laisser son moteur tourner au ralenti pendant au moins quatre minutes.
7. Tenter de faire démarrer le véhicule dont la batterie est déchargée. S'il ne démarre pas après quelques essais, le véhicule doit être réparé.

Retrait des câbles volants

Pour retirer les câbles volants, inverser les étapes 6 à 9 dans l'ordre exact.

Après le démarrage du véhicule en panne et avoir retiré les câbles volants, le laisser au ralenti pendant plusieurs minutes.

Fermer le petit couvercle (⊕ au dessus). S'assurer que le dispositif de verrouillage (situé à l'intérieur) se verrouille complètement avec le reste du couvercle.

Transport d'un véhicule en panne

Attention

Le transport incorrect d'un véhicule en panne peut causer des dommages au véhicule. Utiliser des sangles de pneu appropriées pour fixer le véhicule à la dépanneuse à plateau. Ne pas attacher ou accrocher à un cadre, un dessous de caisse ou un élément de suspension non spécifié ci-dessous. Ne pas déplacer les véhicules avec les pneus de l'essieu moteur sur le sol. Les dommages ne sont pas couverts par la garantie du véhicule.

Attention

Le véhicule peut être équipé d'un frein de stationnement électrique (EPB) et/ou d'un sélecteur de gamme mécanique. En cas de perte de l'alimentation de la batterie de 12 volts, le frein de stationnement électrique (EPB) ne peut pas être desserré et le véhicule ne peut pas être mis au point mort (N). Des patins à pneus ou des chariots doivent être (Suite)

Attention (Suite)

utilisés sous les pneus non roulants pour éviter tout dommage lors du chargement/déchargement du véhicule. Le fait de traîner le véhicule causera des dommages non couverts par la garantie du véhicule.

Contacter un service de remorquage professionnel si le véhicule en panne doit être transporté. GM recommande une dépanneuse à plateau pour transporter un véhicule en panne. Utiliser des rampes pour réduire les angles d'approche, si nécessaire.

Le véhicule doit être en position N (point mort) et le frein de stationnement électrique (EPB) doit être relâché lors du chargement du véhicule sur une dépanneuse à plateau.

- Si la batterie de 12 volts est à plat et/ou si l'EPB n'est pas desserré, le véhicule ne bougera pas. Essayer de faire démarrer le véhicule à l'aide d'une batterie d'appoint de 12 volts réputée en bon état, mettre le véhicule en N (point mort) et desserrer l'EPB. Consulter Démarrage avec batterie d'appoint - Amérique du Nord → 17.

- En cas d'échec, le véhicule ne se déplace pas. Des patins à pneus ou des chariots doivent être utilisés sous les pneus non roulants pour éviter d'endommager le véhicule.

Points de fixation avant

Le véhicule est équipé de points de fixation spécifiques pour la dépanneuse. Ces orifices peuvent être utilisés pour tirer le véhicule depuis une surface de route plate sur une remorqueuse à plateau.

Assistance technique aux utilisateurs de téléscripteurs

Pour aider les personnes qui souffrent de surdité, qui sont malentendantes, qui ont des difficultés d'élocution ou qui utilisent des téléphones à texte (TTY), veuillez composer le service de relais national 7-1-1 et contacter le 1 800 833-2438. Les utilisateurs de TTY au Canada peuvent composer le 1 800 263-3830.

Programme d'assistance routière

Chevrolet É.-U.: 1-800-243-8872.

GMC É.-U.: 1-888-881-3302

Au Canada, appeler le 1-800-268-6800.

Utilisateurs de téléimprimeur (TTY) (États-Unis uniquement) : 1-888-889-2438.

Comment signaler les défectuosités compromettant la sécurité au gouvernement des États-Unis

Si vous estimez que le véhicule présente une défectuosité qui pourrait entraîner un accident, des blessures ou la mort,

vous devrez immédiatement en informer la National Highway Traffic Safety Administration (NHTSA) en plus d'avertir General Motors.

Si la NHTSA reçoit d'autres plaintes de ce genre, elle peut faire une enquête, et, si elle découvre qu'un groupe de véhicules présente une défectuosité posant un problème de sécurité, elle peut exiger une campagne de rappel et de réparation. Toutefois, la NHTSA ne peut s'occuper des problèmes individuels entre vous-même, le concessionnaire ou General Motors.

Pour entrer en contact avec NHTSA, vous pouvez appeler l'assistance de sécurité des véhicules gratuitement au 1-888-327-4236 (TTY : 1-877-561-7439) ; visiter le site https://www.safercar.gov ; ou écrire à :

D'autres informations sur la sécurité des véhicules à moteur sont disponibles sur le site https://www.safercar.gov.

Comment signaler les défectuosités compromettant la sécurité au gouvernement canadien

Si vous vivez au Canada et si vous pensez qu'un défectuosité compromet la sécurité du véhicule, vous devez avertir Transport Canada immédiatement ainsi que la Compagnie General Motors du Canada. Téléphoner à Transport Canada au 1-800-333-0510; aller sur :

www.tc.gc.ca/recalls (anglais)

www.tc.gc.ca/rappels (français)

ou écrire à :

Transport Canada

Direction de la sécurité des véhicules à moteur

Division des investigations des

défectuosités et des rappels

80 Noel Street

Gatineau, Québec J8Z 0A1

Comment signaler les défectuosités comprommettant la sécurité à General Motors

En plus d'avertir la NHTSA (ou Transports Canada) d'une telle situation, signaler également à General Motors.

Chevrolet

Aux États-Unis, appeler le 1-800-222-1020, ou écrire à :

Au Canada, appeler le 1-800-263-3777 (anglais) ou 1-800-263-7854 (français), ou écrire à :

Centre d'assistance à la clientèle

Compagnie General Motors du Canada

Au Mexique, appeler le 800-466-0811 ou 800-508-0000.

Dans les autres pays d'Amérique Centrale et des Caraïbes, appeler le 52-555-901-2369.

GMC

Aux États-Unis, appeler le 1-800-458-8006, ou écrire à :

Centre d'assistance à la clientèle de GMC

P. O. Box 33172

Detroit, MI 48232-5172

Au Canada, appeler le 1-800-263-3777 (anglais) ou 1-800-263-7854 (français), ou écrire à :

Centre d'assistance à la clientèle

Compagnie General Motors du Canada

Au Mexique, appeler le 800-466-0812 ou 800-466-0801.

Dans les autres pays d'Amérique Centrale et des Caraïbes, appeler le 52-555-901-2369.
