LAVE VAISSELLE LV 49L2B - Lave-vaisselle LISTO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle pose libre
Capacité	12 couverts
Classe énergétique	A (consommation 324 kWh/an sur 280 cycles)
Consommation d'eau	Consommation annuelle 4620 litres (environ 16,5 litres par cycle)
Consommation électrique	1,158 kWh par cycle standard
Niveaux de bruit	49 dB(A)
Programmes de lavage	6 programmes : Intensif (130 min), Normal (160 min), Économique (155 min), Rapide (30 min), Trempage (8 min), 3 en 1 (155 min)
Cycle standard	165 minutes - Norme EN 50242 (programme le plus efficace en énergie et eau)
Départ différé	Oui, 3, 6 ou 9 heures maximum
Dimensions (L x P x H)	60 x 58 x 85 cm
Poids	43 kg
Alimentation électrique	220-240 V~ monophasé, 50 Hz
Puissance nominale	1760-2100 W
Intensité électrique	3,15 A
Pression d'eau admissible	Min 0,4 bar (0,04 MPa) - Max 10 bars (1,0 MPa)
Classe d'efficacité séchage	A (échelle G à A)
Adoucisseur d'eau intégré	Oui, réglable selon dureté de l'eau (0 à >80 °fH)
Système de filtration	Triple filtration : filtre principal, filtre à déchets, micro-filtre (nettoyage après chaque utilisation)
Réservoirs	Sel régénérant (sous panier inférieur), liquide de rinçage (6 niveaux), produit de lavage (compartiments A et B)
Bras d'aspersion	2 bras gicleurs orientés (retrait facile pour nettoyage)
Fonction anti-débordement	Oui, protection intégrée
Alimentation eau	Eau froide recommandée (eau chaude max 60°C possible, réduit cycle de 15 min)
Temps mise à faible puissance	Consommation 0,78 W en veille active, 0,03 W en arrêt
Installation	Amovible (top retirable) - Encastrement possible sous plan de travail continu
Température minimum d'utilisation	Ne pas installer dans pièce à température = ou < 0°C
Garantie	1 an contre vice de fabrication (hors mauvaise installation, usage incorrect, usure)
Fabricant	Marque LISTO, fabriqué en Chine

FOIRE AUX QUESTIONS - LAVE VAISSELLE LV 49L2B LISTO

MODE D'EMPLOI LAVE VAISSELLE LV 49L2B LISTO

Notice d'utilisation

Lave-vaisse

LV 49L2b

CONSIGNES DE SECURITE 2
DESCRIPTION DE L'APPAREIL 4
FICHE PRODUIT 5
INSTALLATION 6
BRANCHEMENT ELECTRIQUE 7
Mise à la terre 7
RACCORDEMENTS 7
Raccordement au tuyau d'arrivee d'eau 7
Raccordement à l'évacuation d'eau (vidange) 8
Prolonger le tuyau de vidange 8
AVANT LA PREMIERE UTILISATION 9
A. Reglage de I'adoucisseur d'eau 9
B. Remplissage du réservoir de sel regénérant 9
C. Reglage du dosage du liquide de rincege 10
D. Remplissage du distributeur de liquide de rincege 11

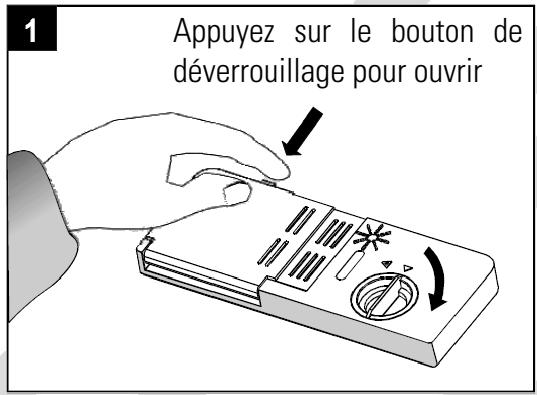

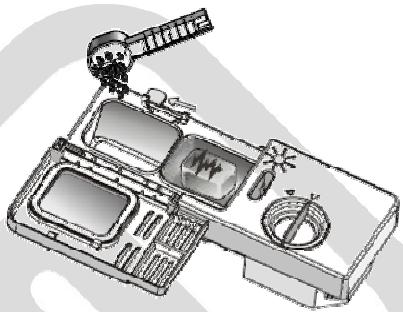

E. Remplissage du distributeur de produit de lavage 12
F. Chargement du lave-vaisselle 13
UTILISATION 16
NETTOYAGE ET ENTRETIEN 19
GUIDE DE DEPANNAGE 21
- Codes pannes 22

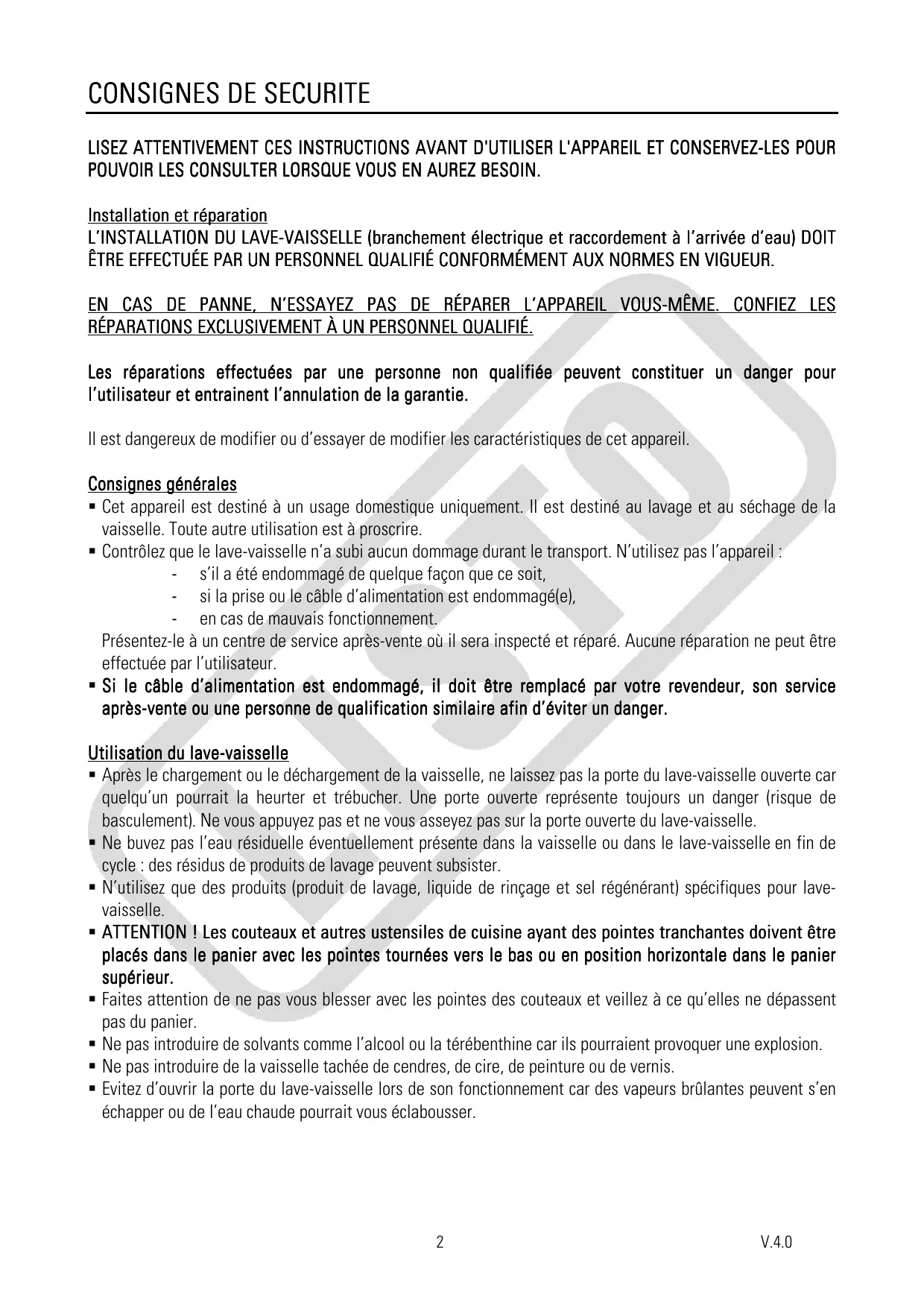

LISEZ ATTENTIVEMENT CES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL ET CONSERVEZ-LES POURPOUVOIR LES CONSULTER LORSQUE VOUS EN AUREZ BESOIN.

Installation et réparation

L'INSTALLATION DU LAVE-VAISSELLE (branchement électrique et raccordement à l'arrivée d'eau) DOIT ÉTRE EFFECTUÉ PAR UN PERSONNEL QUALIFIÉ CONFORMÉMENT AUX NORMES EN VIGUEUR.

EN CAS DE PANNE, N'ESSAYEZ PAS DE RÉPARER L'APPAREIL VOUS-MÉME. CONFIEZ LES RÉPARATIONS EXCLUIVEMENT À UN PERSONNEL QUALIFIÉ.

Les réparations effectues par une personne non qualifiée peuvent constituer un danger pour l'utilisateur et entrainent l'annulation de la garantie.

Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet apparéil.

Consignes generales

• Cet apparéil est destiné à un usage domestique uniquement. Il est destiné au lavage et au séchage de la vaisselle. Tout autre utilisation est à procrire.

• Contrôlez que le lave-vaisselle n'a subi aucun dommage durant le transport. N'utilise pas l'appareil :

• s'il a été endommagé de chaque façon que ce soit,

• si la prise ou le cable d'alimentation est endommagé(e),
• en cas de mauvais fonctionnement.

Présentez-le à un centre de service après-vente où il sera inspecté et réparé. Aucune réparation ne peut être effectuee par l'utilisateur.

• Si le cable d'alimentation est endommagé, il doit être remplace par votre revendeur, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

Utilisation du lave-vaissette

• ÀpRES le chargement ou le déchargement de la vaiselle, ne laissez pas la portedu lave-vaiselle ouverte car quellqu'un pourrait la heurter et trébucher. Une porte ouverte représenté tous un danger (risque de basculement). Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte du lave-vaiselle.
• Ne buvez pas l'eau résiduelle éventuellesment presente dans la vaisse ou dans le lave-vaisse en fin de cycle : des résidus de produits de lavage peuvent subsister.
• N'utilisez que des produits (produit de lavage, liquide de rinçage et sel régéranger) spécifiques pour lavevaisselle.
• ATTENTION! Les couteaux et autres ustensiles de cuisine ayant des pointes tranchantes doivent être placés dans le panier avec les pointes tournées vers le bas ou en position horizontale dans le panier supérieur.
• Faites attention de ne pas vous blesser avec les pointes des couteaux et voirlez à ce qu'elles ne dépasseit pas du panier.
• Ne pas introduire de solvants comme l'alcool ou la térébenthine car ils pouraient provoquer une Explosion.
• Ne pas introduire de la vaisse tachée de cendres, de cire, de peinture ou de vernis.
• Evitez d'ouvrir la porte du lave-vaisselle lors de son fonctionnement car des vapeurs brûlantes peuvent s'en échapper ou de l'eau chaude pourrait vous éclabousser.

Branchement électrique

• Avant de brancher votre apparéil, assurez-vous que la tension électrique de votre domicile corresponde à cette indiquée sur la plaque signalétique de l' apparéil.
• Cet apparéil est muni d'une prise de terre. Il doit être branché sur une prise murale équipée d'une prise de terre, correctement installée et reliée au réseau électrique conformément aux normes en vigueur.
• En cas d'anomalie de fonctionnement, débranchez le lave-vaisselle de la prise de courant et fermez le robinet d'arrivée d'eau.

Sécurité des enfants

• Tenez les matériaux d'emballage hors de portée des enfants (risques d'asphyxie).
• Cet apparéil n'est pas destiné à être utilisé par des personnes (notamment des enfants) dont les capacities physiques, sensorielles ou intellectuelles sont réduites, ou par des personnes manquant d'expérience ou de connaissances, à moins que celles-ci ne soient sous surveillance ou qu'elles aient reçu des instructions quant à l'utilisation de l' apparéil par une personne responsable de leur sécurité.
  Veillez à ce que les enfants ne puissant pas jouer avec l'appareil.
• Ne pas laisser les produits de lavage à la portée des enfants. Ils peuvent occasionner des brûlures chimiques graves au niveau des yeux, de la bouche et de la gorge. Respectez strictement les instructions des fabricants de ces produits.

Mise au rebut

• Mettez hors d'usage les apparciels inutilisables en les débranchant de la prise de courant et en sectionnant le cordon d'alimentation.
• Condamnez les parties pouvant être dangereuses pour les enfants (porte, serrure, etc.).

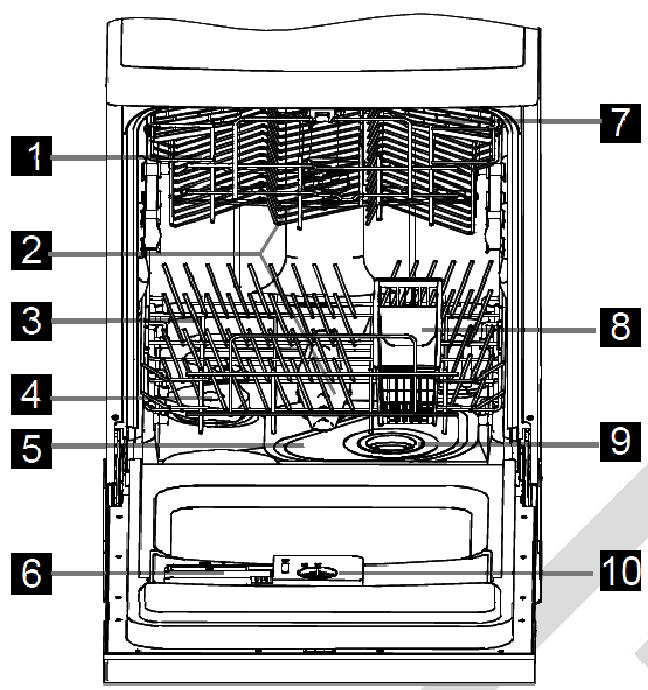

Description de l'appareil

1. Panier supérieur
2. Bras d'aspersion (x 2)
3. Panier inférieur
4. Adoucisseur d'eau
5. Filtre principal
6. Distributeur de produit de lavage

1. Etagères à tasses
2. Panier à couverts

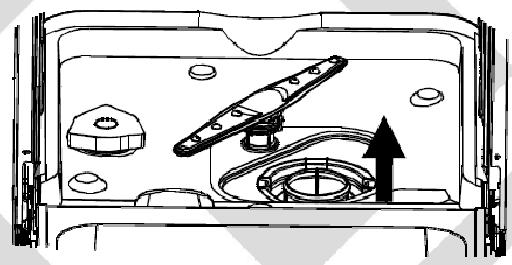

3. Filtre à déchets
4. Distributeur de produit de rinceage
5. Raccord du tuyau d'évacuation
6. Raccord du tuyau d'arrivée d'eau

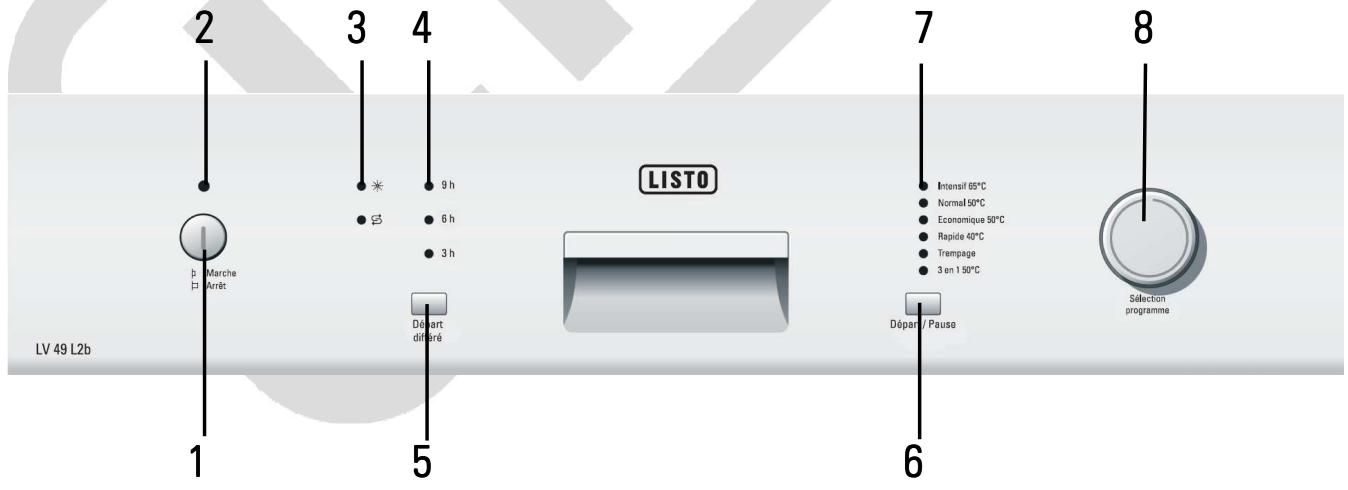

Description du bandeau de commandes

1. Touche Marche/Arrêt
2. Témoin lumineux de mise sous tension
3. Témoins lumineux « manque de liquide de

rincage » « et « manque de sel » S

1. Témoins lumineux du département différé

2. Touche de selection du Départ différé

3. Touche Départ/Pause/Annulation
4. Témoins lumineux des programmes
5. Bouton de sélection des programmes

Désignation	Valeur	Unité
Marque	LISTO
Référence du modele	LV 49L2b
Capacité nominale	12	Couverts
Nombre de programmes de lavage	6
Départ différé	Oui
Durée maximum du départ différé	9	h
Dimensions (L x P x H)	60 x 58 x 85	cm
Poids	43	kg
Classe d'efficacité energétique	A
Consommation d'énergie de 324 kWh par an, sur la base de 280 cycles de lavage standard avec alimentation en eau froide et de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.
Consommation d'énergie du cycle de lavage standard.	1.158	kWh
Tension et fréquence	220-240V~/50Hz
Intensité	3,15	A
Puissance	1760 - 2100	W
Consommation d'électricité en mode « arrêt »	0,03	W
Consommation d'électricité en mode « laissé sur marche »	0,78	W
Pression d'eau maximum	10 bars / 1,0 MPa
Pression d'eau minimum	0,4 bar / 0,04 MPa
Consommation d'eau de 4620 litres par an, sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil.
Classe d'efficacité de séchage A sur une échelle allant de G (appareils les moins efficaces) à A (appareils les plus efficaces).
Le « programme standard » est le cycle de lavage standard auquel se rapportent les informations qui figurent sur l'étiquette énergétique et sur la fiche produit. Ce programme convient au lavage d'une vaisse normalement sale et constitue le programme le plus efficace en termes de consommation combinée d'énergie et d'eau.
Durée du programme standard	165	minutes
Durée du mode « laissé sur marche »	/	minutes
Émissions acoustiques dans l'air	49	dB(A)
Option « 1⁄2 charge »	Non
Intégrable	Non

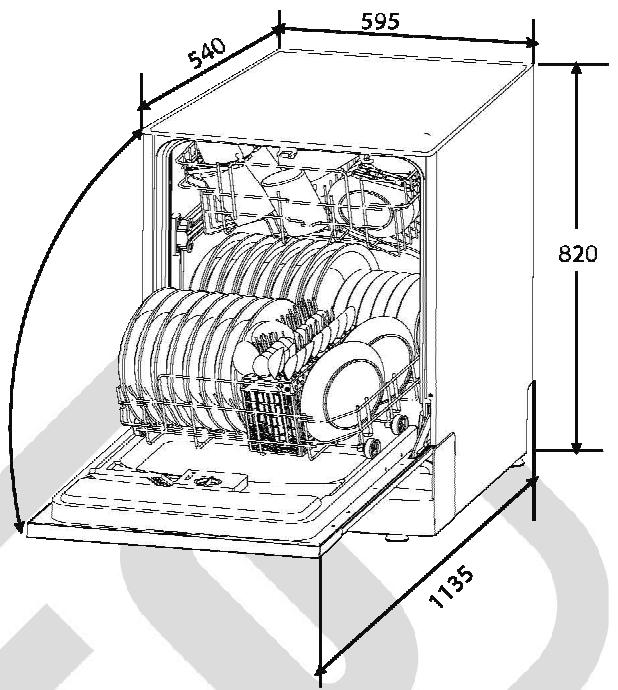

Encastrement de l'ordinateil

Vous pouvez-retirer le top (dessus de l'appareil) pour installer votre lave-vaisselle sous un plan de travail continu à condition que la niche corresponde aux dimensions du schéma ci-contre.

Procedez comme suit :

• Pour-retirer le top du lave-vaiselle, dévissez les deux vis de fixation situées à l'arrière, puis tirez le top par l'arrière et dégagez-le des emboîtements avant en le soulevant.
• Lors de l'encastrement du lave-vaisselle, veillez à ce que les tuyaux d'arrivée d'eau ou de vidange ne soient pas piés ou écrasés.
• Veillez à laisser un espace suffisant autour de l'appareil afin de garantir une bonne ventilation.
• Encastrez l'appareil lorsque vous aurez effectué le réglage de la hauteur ainsi que la mise à niveau en agissant sur les pieds réglabes.
• L'appareil ne doit pas etre instalé dans une piece ou la température est inférieure ou égale à 0^ Celsius.
• Si vous encastrez cet apparéil et que vous retirez le top : afin d'éviter d'endommager prématurément le dessous du plan de travail (à cause de la vapeur d'eau chaude), nous vous conseillons d'apposer une protection anti-humidité type adhésif métallisé sur le dessus de l' apparéil.

Mise à niveau

Une bonne mise à niveau est indispensable pour une parfaite fermeture et étanchéité de la porte. Pour cela, réglez les pieds en les vissant ou les dévissant. Contrôlez la bonne mise à niveau de l'appareil à l'aide d'un niveau à bulle.

Les pieds ne doivent jamais être retirees. Veillez à ne pas limiter la circulation de l'air au sol par des tapis.

Votre apparéil ne peut être branché que sur une prise murale alimentée en 220-240 V~ monophasé.

Avant de brancher votre lave-vaisselle, assurez-vous que la tension électrique de votre domicile corresponde à cette indiquée sur la plaque signalétique de l'appareil et que la fiche du cable est adaptée à la prise de courant.

Mise à la terre

• Cet apparéil est équipé d'une prise électrique de terre.
• Il doit être branché sur une prise murale correctement installée selon les normes en vigueur et équipée d'une prise de terre pouvant supporter 10 ampères.
• Cette prise doit impératifement rester accessible.
• ATTENTION : Une mauvaise utilisation de la prise de terre peut entraîner le risque de chocolélectrique.

En cas de court-circuit, la mise à la terre réduit le risque de chocolélectrique en permettant au courant d'être evacué par le fil de terre.

En cas de questions concernant la prise de terre ou le branchement électrique, veuillez consulter un personnel qualifié.

• Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.
• Si le cable d'alimentation est endommagé, il doit être remplace par votre revendeur, son service après-vente ou une personne de qualification similaire afin d'eviter un danger.
• N'utilisez pas de rallonge ou de multiprise pour raccarder l'appareil.

RACCORDEMENTS

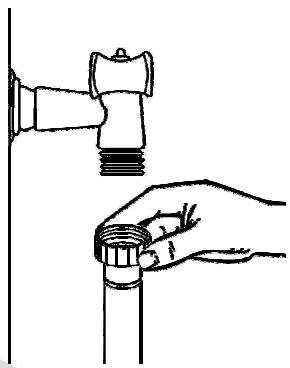

Raccordement au tuyau d'arrivée d'eau

Ce lave-vaisselle peut être alimenté en eau froide ou eau chaude jusqu'à 60^ max.

Nos you conseillons neanmoins le raccordement a une arrivée d'eau froide.

Si vous alimentez l'appareil avec de l'eau chaude, la durée du cycle de lavage sera raccourcie d'environ 15 minutes et l'efficacité du lavage légersement réduite. Le raccordement doit être effectué sur le tuyau d'eau chaude selon la même procédure que le raccordement à l'eau froide.

Pour le raccordement du lave-vaiselle à l'arrivée d'eau, utilisez exclusivement des tuyaux neufs; de因为他们 tuyaux ou des tuyaux usés ne doivent pas'être réutilisés.

La pression d'eau doit être comprise entre 0,04 MPa (0,4 bar) et 1,0 MPa (10 bars).

Si la pression est plus BASSE que le minimum, demandez conseil à un technicien qualifié. Si la pression est trop élevée, veuilles installer un réducteur de pression.

Raccordez le tuyau d'alimentation d'eau froide sur un raccord fileté et vérifie qu'il est correctement serré.

Si l'appareil est branché à des conduites neuves ou n'avant pas été utilisées depuis un certain temps, laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'accuee d'eau.

Vouéviterez ainsi que des dépôts de sable ou de rouille puissant obstruer le filtré placé à l'entrée du tuyau d'arrivée d'eau.

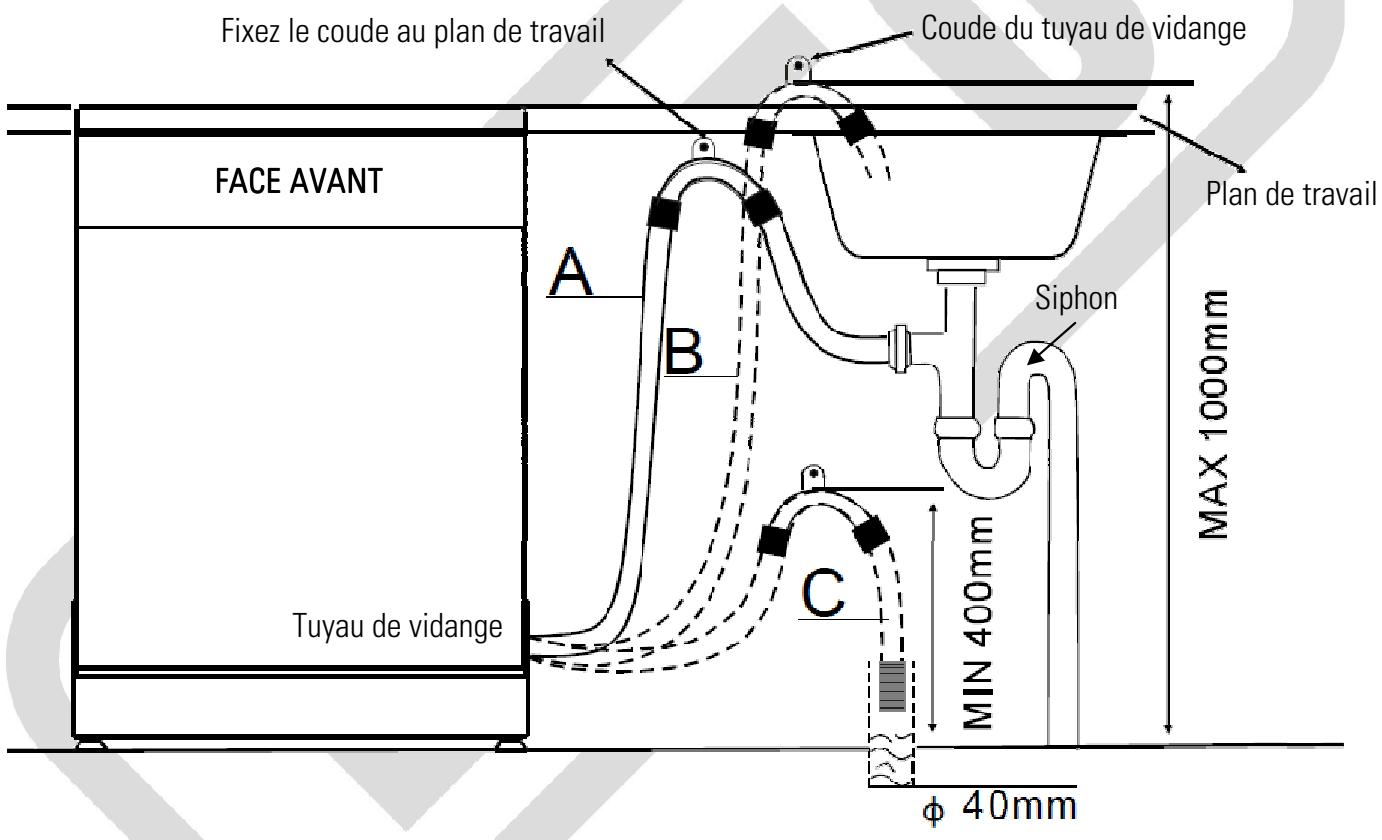

Raccordement à l'évacuation d'eau (vidange)

Insérez le tuyau de vidange dans un tube de vidange d'un diamètre minimum de 40 mm (C) ou laissez couler l'eau dans l'évier (B), en vous assurant que le tuyau ne soit pas pié ou coincide. Utilisez le coude pour le tuyau de vidange fourni avec l'appareil. L'extrémité libre du tuyau doit être place à une hauteur comprise entre 400 et 1000 mm et ne doit pas être immergé dans l'eau.

Fixez le tuyau de vidange au point A, B ou C:

Le coude du tuyau de vidange doit être attaché correctement pour éviter toute fuite d'eau.

Assurez-vous que les tuyaux d'arrivée d'eau et de vidange ne soient pas écrasés ou pliers.

Prolonger le tuyau de vidange

S'il est nécessaire de prolonger le tuyau de vidange, utilisez un tuyau de vidange similaire. Il ne doit pas etre plus long que 4 metres, sinon l'efficacité du nettoyage du lave-vaisselle pourrait etre diminuée.

Avant d'utiliser votre lave-vaisselle pour la première fois :

A. Reglez l'adoucisseur d'eau.
B. Remplissez le réservoir de sel régéranger.
C. Réglez le dosage de liquide de rinçage.
D. Remplissez le distributeur de liquide de rinçage.
E. Remplissez le distributeur de produit de lavage.
F. Chargez le lave-vaisselle.

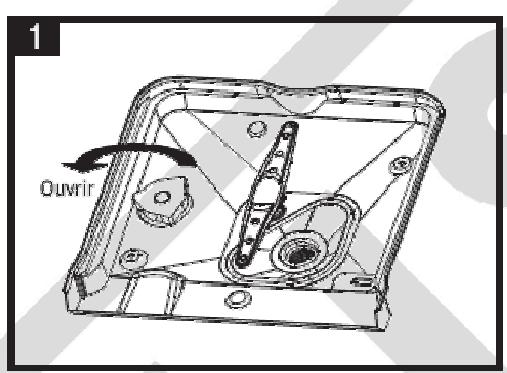

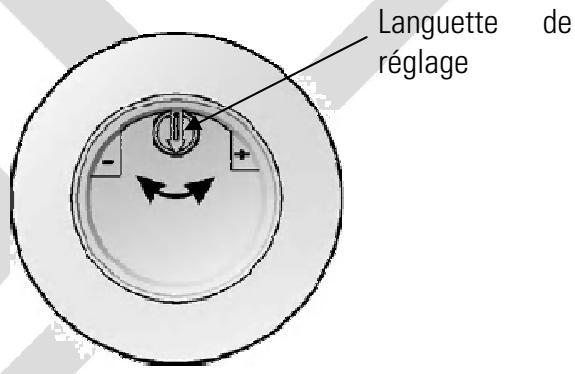

A. Réglage de l'adoucisseur d'eau

Afin d'éviter les dépôts de calcaire sur la vaisse et dans le lave-vaisse, la vaisse doit être lavée avec une eau adoucie, dépourvue de calcaire.

L'eau de distribution dont la dureté dépasse 14^ doit être adoucie pour pouvoir convenir au lavage en lavevaisselle grâce à un sel spécial régénérant.

Pour connaître la durée de l'eau de votre ville, renseignez-vous auprès de votre compagnie locale des eaux ou déterminez-la à l'aide d'une bande test de mesure de la durée de l'eau.

1. Dévissez le bouchon du réservoir de sel.
2. Réglez l'adoucisseur suivant le tableau ci-dessous en fonction de la durée de l'eau de votre région. Tournez la languette vers le signe « - » ou vers le signe « + »

DURETE DE L'EAU		Position de la languette	Consommation de sel (gramme/cycle)	Autonomie (cycles/1 kg)
°fH	mmol/l
0 - 14	0 - 1.4	/	0	/
14 - 39	1.4 - 3.9	-	20	60
39 - 80	3.9 - 8	Médiane	40	30
>80	>8	+	60	20

°fH : dégre français

mmol/l : millimol par litre, unité internationale pour la mesure de la durée de l'eau.

B. Remplissage du réservoir de sel régencerant

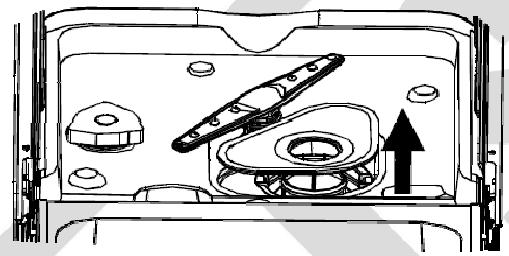

Le réservoir de Sel régénérant se trouve sous le panier inférieur.

Attention!

Utilisez exclusivement du sel spécial régénérant concu pour lave-vaisse. Tout autre type de sel non spécifiquement concu pour une utilisation en lave-vaisse, comme le sel de table, endommagera l'adoucisseur. L'utilisation d'un sel non ajusté annule la garantie.

Versez uniquement le sel avant de démarrer un programme complet de lavage. Cela évitera que des grains de sel ou de l'eau salée ne restent dans le fond de la machine durant une longue période, ce qui pourrait causeur de la corrosion.

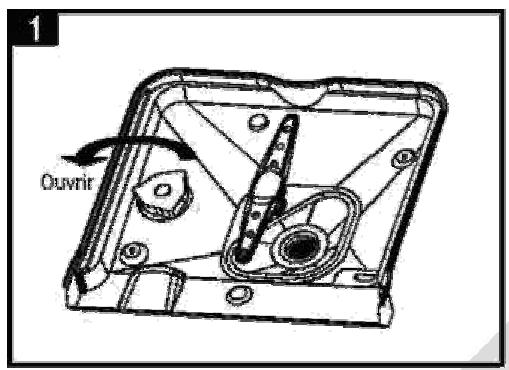

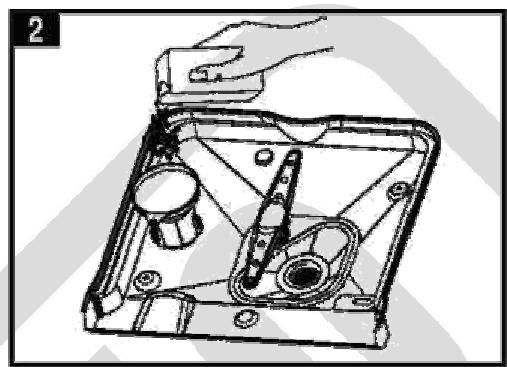

1. Retirez le panier inférieur puis, dévisse le bouchon du réservoir de sel (figure 1).
2. Si vous remplissez le réservoir pour la première fois, remplissez 2/3 du volume avec de l'eau.
3. Placez l'extrémité de l'entonnoir (fourni) dans le trou et versez environ 1 kg de sel (figure 2). Il est normal qu'un peu d'eau déborde du réservoir de sel.
4. Revissez soigneusement le bouchon.

Le témoin « manque de sel » s'éteindra 2 à 6 jours après que le réservoir ait été rempli.

NOTE :

• Remplissez le réservoir de sel lorsque le témoin lumineux « manque de sel » S allume à l'écran.
• Si vous renversez du sel dans le fond du lave-vaisselle, effectuez un programme de rinçage.

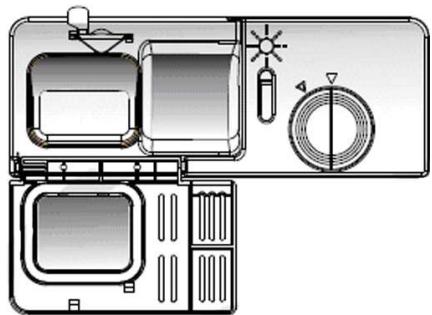

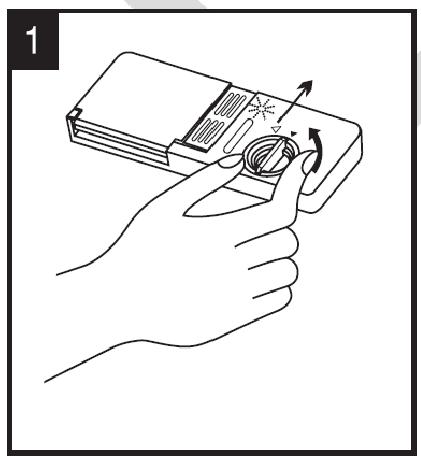

C. Réglage du dosage du liquide de rinceage

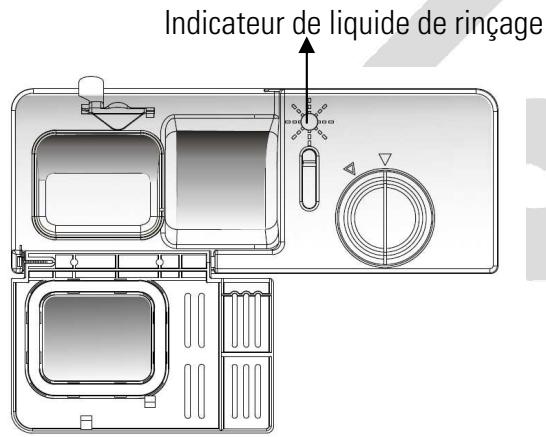

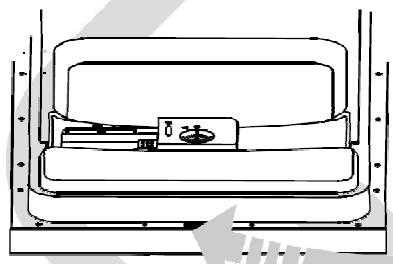

Le distributeur de liquide de rincege se trouve sur la face interieure de la porte, à côté du distributeur de produit de lavage.

Le liquide de rincege évite que l'eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après séchage.

Le liquide de rinceage est ajouté automatiquement au moment du dernier rinceage.

Remarque : Si vous utilisez des déterments/tablettes "2 en 1" ou "3 en

1", vous n'avez pas besoin d'un produit de rinçage supplémentaire. Reportez-vous aux indications spécifiées sur l'emballage du produit lessiviel.

Attention!

Utilisez exclusivement du liquide de rincege spécifique pour lave-vaisselle. Ne replissez jamais le distributeur de liquide de rincege avec un autre produit ( comme un agent nettoyant ou du détergent liquide) car cela pourrait endommager l'appareil.

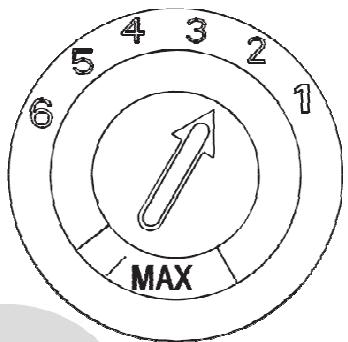

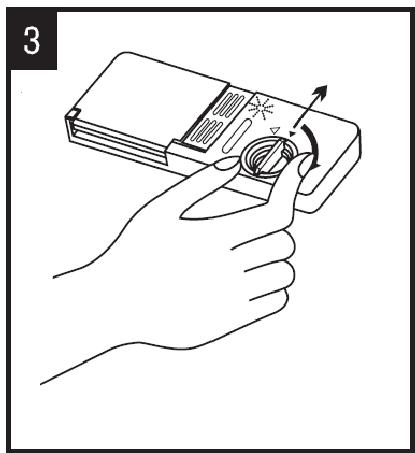

Le distributeur de produit de rincege dispose de 6 niveaux de réglage. (Position 1 = dose minimum, position 6 = dose maximum).

Ajustez la quantité de liquide de rincege en fonction de la durée de l'eau. Effectuez un premier cycle de lavage avec le distributeur en position 2. Vous adaptez ensuite le dosage correct pour votre habitation.

• Augmentez graduelflement la dose de liquide de rincege s'il y a des gouttes d'eau ou des traces de calcaire sur la vaisselle après le lavage.
• Réduisez la quantité s'il y a des trainées blanchâtres et collantes sur la vaisse ou sur les verres ou les lames de couteaux.

NOTE : Si vous eau est douce, vous n'aurez peut'être pas besoin de produit de rinceage car il pourrait former un voile blanc sur votre vaiselle.

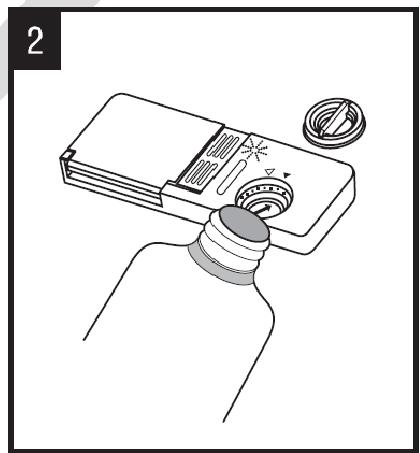

- Quand replir le distributeur de liquide de rinceage

Si le témoin « manque de liquide de rinceage » n'est pas allumé, vous pouvez évaluer la quantité de produit de rinceage selon les indications suivantes :

34 plein

½plain

14 plein (replissage nécessaire pour éviter les taches)

Réserveur vide

• Pour ouvrir le distributeur, tournez le bouchon vers la gauche et soulevez-le.
• Versez le produit de rinceage dans le distributeur jusqu'à ce que l'indicateur de niveau noircisse complètement. Attention de ne pas trop replir le distributeur pour ne pas causer un surplus de mousse. Essuyez tout débordement avec un chiffon humide. Le distributeur peut contenir environ 100 ml de liquide de rinceage.
• Replacez le bouchon et tournez-le vers la droite.

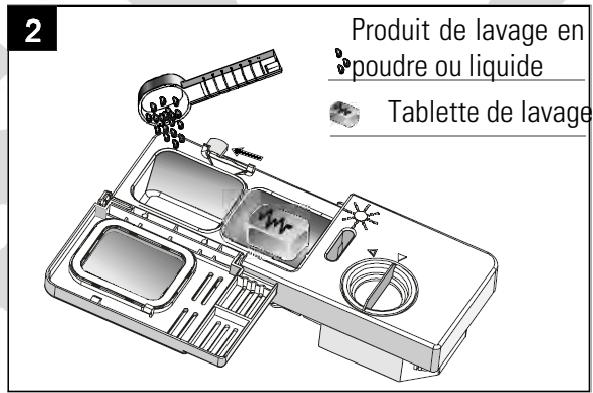

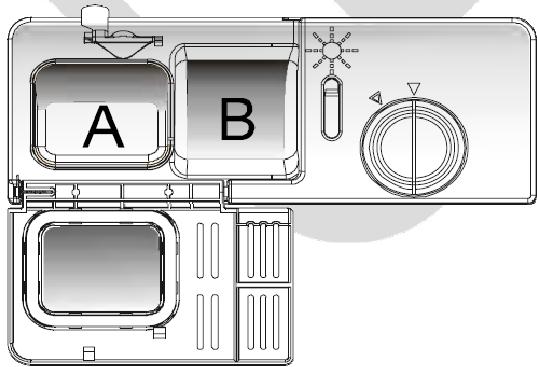

E. Remplissage du distributeur de produit de lavage

≈ Le distributeur de produit de lavage se trouve sur la face interieure de la porte, à côté du distributeur de liquide de rincege.

Attention ! Utilisez exclusivement du produit de lavage spécifique pour lave-vaisselle.

Le distributeur de produit de lavage doit être rempli avant chaque programme de lavage, excepté si vous utilisez le programme rinceage seul.

Le produit de lavage est libre automatique au cours du programme de lavage.

NOTE : Ajoutez toujours le produit de lavage juste avant de démarrer le lave-vaiselle.

1. Appuyez sur le bouton de déverrouillage pour ouvrir le compartment du produit de lavage.
2. Insérez le produit de lavage.

Compartment A :

• Insérez du produit de lavage en poudre ou liquide dans le compartment A (voir figure ci-contre).

Le repère « MIN » correspond à environ 20 g de produit de lavage.

Compartment B:

• Insérez une tablette de lavage ou une dose supplémentaire de produit de lavage qui servira au prélavage si la vaisselle est très sale.

(Capacité de ce组成部分 : environ 5 g).

Veuillez respecter les recommandations de dosage conseillées par le fabricant et conservez les recommandations mentionnées sur les emballages des produits de lavage.

3) Refermez le couvercle du compartment du produit de lavage.

REMARQUE :

Les doses seront differentes selon le niveau de saleté de la vaisselle et le degré de dureté de l'eau utilisée.

MISE EN GARDE!

Les produits de lavage pour lave-vaisselle sont corrosifs! Veillez à les conserver hors de portée des enfants.

F. Chargement du lave-vaisselle

Pour obtenir les最好的 performances de votre lave-vaisse, veuillez suivre les indications de chargement suivantes.

- Précautions à prendre avant et après le chargement

• Retirez le plus gros des alimentes restants dans les plats.
• Il n'est pas nécessaire de rincer les plats sous l'eau courante.
• Placez toujours les verres, tasses et bois tournés vers le bas.
• Inclinez les plats creux (assiettes à soupe, etc.) de maniere à ce que l'eau puisse s'écouler lors du séchage.
• Evitez le contact entre les pieces de vaisselle, pour obtenir de更好地 résultats de lavage. Ceci est particulièrement important concernant le panier à couverts : les cuillères empilées les ones dans les autres, etc. ne peuvent tout simplement pas être lavées correctement. L'eau doit pouvoir atteindre toutes les surfaces sales.
• Assurez-vous que les couverts aux manches très fins ou autres objets ne passent pas à travers les ouvertures du panier, et empêchent le bras de lavage de tourner.
• Les couverts en argent ont tendance à noircir s'ils sont mélangés à des couverts en inox. Disposez-les dans le panier à couverts, séparés des autres.
• Lorsque vous lavez de la vaisse fragile, sélectionnez le programme avec la température de lavage la plus BASSE.
• Les substances fortement colorées comme le ketchup par exemple peuvent laisser temporairement des traces au fond de la cuve. Celles-ci disparaisent au lavage suivant.
• Les petits éléments ne doivent pas être lavés dans le lave-vaisselle car ils pourraient facilement tomber des compartments.
• Attention! Ne placez jamais les lames des couteaux vers le haut.

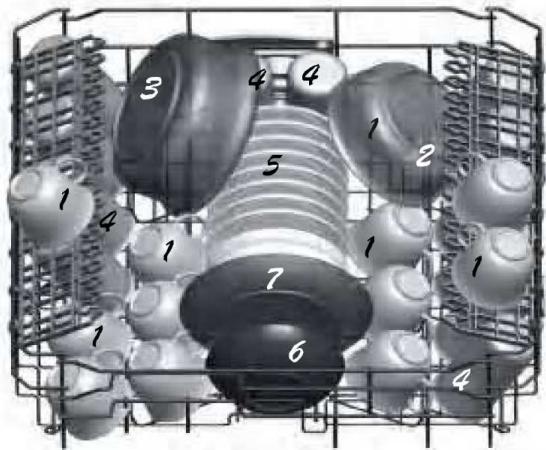

- Chargement du panier supérieur

Le panier supérieur est destiné à receivevoir la vaisselle plus délicate et plus légère telle que les verres, les tasses, les sous-tasses, les assiettes à dessert et les plats de service s'ils ne sont pas trop sales.

1. Tasses
2. Petit bol
3. Saladier
4. Verres
5. Sous-tasses
6. Assiettes creuses
7. Assiettes à dessert

Vers l'intérieur

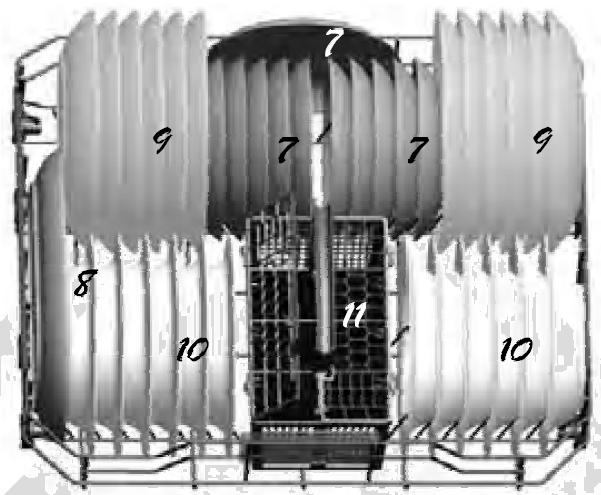

- Chargement du panier inférieur

Le panier inférieur est destiné à receivevoir la vaisselle la plus difficile à nettoyer telle que les poêles, les couvercles, les plats de service, les assiettes, les casseroles, etc. ainsi que le panier à couverts, comme illustré ci-dessous.

Il est préférible de placer les plats de service et les couvercles sur les côts du panier pour éviter de bloquer la rotation des bras d'aspersion supérieurs.

1. Assiettes à dessert
2. Plat ovale
3. Assiettes creuses
4. Grandes assiettes
5. Panier à couverts

Vers l'intérieur

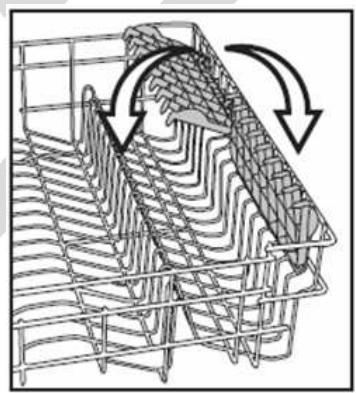

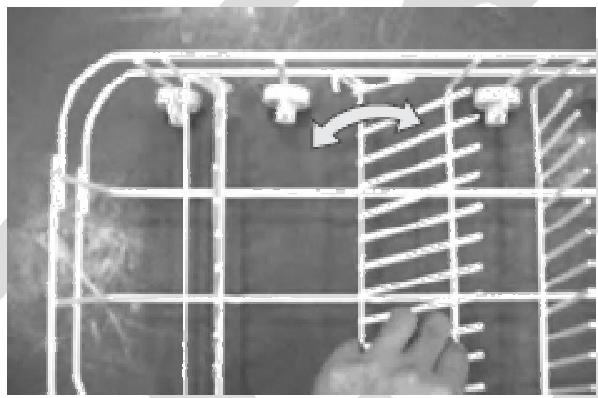

- Replier les supports d'assiettes et/ou les étagères à tasses

Pour les plats de service et les casseroles, les supports d'assiettes et/ou les étagères à tasses peuvent être replié(e)s.

Panier à couverts

Les couverts doivent être placés dans le panier à couverts en bas : si le casier contient des paniers latéraux, les cuillères doivent être placées une par une dans les trous appropriés.

1. Fourchettes
2. Cuilleres à soupe
3. Cuilleres à dessert
4. Cuillères à café
5. Couteau
6. Cuillere de service
7. Louche
8. Fourchette de service

Attention! Ne laissez pas les couverts dépasser par le dessous, ceci afin de ne pas:géné la rotation du bras d'aspersion inférieur.

(Rappel : Les ustensiles longs doivent être placés en position horizontal à l'avant du panier supérieur).

- Recommendations

• Veillez toujours à ce que les plats et autres ustensiles ne génent pas la rotation des bras d'aspersion.
• Ne pas introduire de la vaisselle tachée de cendres, de cire, de peinture ou de vernis. Si vous achetez de nouveaux plats, veuilles you assurer qu'ils sont compatibles au lave-vaisselle.
• Ne surchargez pas votre lave-vaissette.
• Ne placez pas de plats dont la taille ne convient pas au lave-vaissette.
• Chargez les éléments creux comme les tasses, les verres, les casseroles etc. avec l'ouverture vers le bas afin que l'eau puisse s'écouler dans le lave-vaisselle.
• Les plats et les ustensiles ne doivent pas'être placés les uns dans les autres.

Attention! Les longs couteaux de cuisine places vertically neuvent ettre dangereux! Les longs elements tranchants comme les couteaux a viande doit etre positionnés horizontally dans le panier inférieur.

Selon le type de verre, le procédé de fabrication, la température de l'eau ou la durée du programme de lavage, le lavage en lave-vaisselle peut alterer votre vaisselle. Afin d'eviter ce genre de désagrement, nous vous recommendons :

D'utiliser des verres et des plats en porcelainadeptes a un lavage en lave-vaisselle.
- D'utiliser un dédTangent doux spécial pour laver ce genre d'éléments fragiles. Si nécessaire, demandez des informations supplémentaires au fabricant du dédTangent.
- De sélectionner un programme de basse température.
- D'enlever les verres et les ustensilesrapidement une fois le cycle de lavage terminé (environ 15 minutes après).

- Préparation

• Frottez les résidus alimentaires solides éventuels restés dans les plats.
• Chargez le lave-vaissette.
• Ajoutez le produit de lavage dans le distributeur de produit de lavage puis, fermez le couvercle.
  -Fermez la porte.

- Allumer/éteindre l'appareil

• Pourmettre en marche I'appareil,appuyez sur la touche «Marche/Arret」.Un signal sonore retentit et le témoin lumineux de fonctionnement correspondant s'allume.
• Pour éteindre l'appareil, appuyez de nouveau sur la touche « Marche/Arrêt »

Lancer un programme

1- Sélectionnez un programme à l'aide du bouton de selection des programmes.
2- Le tímoin lumineux du programme correspondant s'allume.
3- Sélectionnez éventuellesment un départ différé (voir paragraphe « Comment programmer un départ différé »).
4- Appuyez sur la touche « Départ/Pause » pour démarrer le programme. Le témoin lumineux du programme sélectionné se met à clignoter.

Comment programme un départ différé

Vous pouvez programmer un départ différé de 3, 6 ou 9 heures.

1. Appuyez sur la touche « Marche/Arrêt »

2. Choisissez un programme en tournant le bouton de selection des programmes.

3. Appuyez sur la touche « Départ différé »

1 fois pour selectionner un depart différé de 3 heures (le témoin lumineux « 3h » s'allume);
2 fois pour selectionner un depart differé de 6 heures (le témoin lumineux « 6h » s'allume) ou
3 fois pour selectionner un depart differé de 9 heures (le témoin lumineux « 9h » s'allume).

1. Appuyez sur la touche « Départ/Pause » pour confirmer. Le programme de lavage démarrera après le temps différé que vous avez programmé.

Pour modifier un département différé :

Si le programme n'a pas encore commencé, vous pouze modifier le départ différé à l'aide de la touche « Départ différé »

Pour annuler un départ différé :

Si le programme n'a pas encore commencé, vous pouvez annuler le départ différé.

You'veazedeuxpossibilités:

1. Appuyez plusieurs fois sur la touche « Départ différé » jusqu'à ce que les témoins lumineux « 3h », « 6h » ou « 9h » ne soient plus allumés.

0u:

1. Eteignez puis, rallumez l'appareil (en appuyant sur la touche « Marche/Arrêt »).

Tableau des programmes de lavage

Programmes	Informations sur le programme	Description du programme	Produit de lavage Préavage / Lavage principal	Durée du programme (en minutes)	Energie (en Kwh)	Consommation d'eau (en litres)	Liquide de rangage
Intensif	Vaiselle très sale	- Préavage (50°C) - Préavage - Lavage (65°C) - Rinceage - Rinçage - Rinceage (55°C) - Sécophage	5/25 g	130	1,4	22	oui
Normal	Vaiselle normalement sale	- Préavage (50°C) - Lavage (50°C) - Rinceage - Rinçage (65°C) - Sécophage	5/25 g	160	1,2	16	oui
Economique EcoO	Vaiselle légèrement sale (Norme EN 50242)	- Préavage - Préavage - Lavage (50°C) - Rinceage (65°C) - Sécophage	5/25 g	155	1,05	16	oui
Rapide	Cycle de lavage plus court. Vaiselle légèrement sale qui ne nécessite pas d'être séchéée	- Lavage (40°C) - Rinceage - Rinçage (45°C)	20 g	30	0,45	12
Trempage	Pour effectuer un rençage d'atte	- Préavage	/	8	0,01	4
3 en 1	Vaiselle normalement sale. Particulièrement adapté à l'utilisation des tablettes de lavage « 3 en 1 »	- Préavage (50°C) - Lavage (50°C) - Rinceage - Rinçage (70°C) - Sécophage	3 en 1	155	1,2	16

- Modifier un programme en cours de lavage

Vous ne pouvez modifier un programme en cours que si le programme vient à peine de démarrer. Si le produit de lavage a déjà été inséré et que le lave-vaisselle a déjà vidangié l'eau de lavage, vous devrez replir à nouveau le distributeur de produit de lavage (reportez-vous au paragraphe « Remplissage du distributeur de produit de lavage »).

Pour sélectionner un autre programme :

1. Annulez le programme en cours en appuyant pendant 3 secondes sur la touche « Départ/Pause » jusqu'à ce que le témoin lumineux de ce programme reste allumé (il ne clignote plus). Un signal sonore de confirmation retentit.
2. Sélectionnez un autre programme à l'aide du bouton de selection des programmes.
3. Appuyez sur la touche « Marche/Arrêt » pour lancer le nouveau programme.

4. Le lave-vaisselle se remet en route après 10 secondes. Le témoin lumineux du nouveau programme sélectionné se met à clignoter.

5. Fonction Pause (pour ajouter de la vaisse en cours de lavage par ex.)

Voussoupiezappuyersur la touche《Départ/Pause》pourmettre l'appareil en pause.

Dans tous les cas, si vous ouvre la porte du lave-vaisselle en cours de lavage, il se mettra en pause.

1. Ouvrez légèrement la porte pour arrêté le cycle de lavage.

AVERTISSEMENT! Faites très attention lorsque vous ouvrez la porte du lave-vaisselle en cours de lavage car de la vapeur chaude ou de l'eau chaude pourrait vous brûler !

1. Lorsque les bras d'aspersion s'arrêtent de tourner, vous pouvez ouvrir la porte entière.
2. Ajoutez la vaisse.

3. Refermez la porte et appuyez sur la touche « Départ/Pause » pour relancer le cycle. Le lave-vaisselle se remet en route après environ 10 secondes.

4. Fin du programme / déchéancement

5. Lorsque le cycle de lavage est terminé, l'appareil émet un signal sonore et le témoin lumineux du programme reste allumé.

6. Eteignez l'appareil à l'aide de la touche « Marche/Arrêt »
7. Entrouvre la porte du lave-vaissette.

Attention car de la vapeur chaude s'échappe!

1. Patientez quelques minutes avant de décharger le lave-vaisselle: vous évitez de vous brûler et vous obtiennent de更好地 résultats de sechage.
   La vaisse la chaleur est sensible aux chocs. Laissez-la toutes refroidir avant de vider le lave-vaissette.
   Nous vous conseillons tout d'abord de vider le panier inférieur puis, le panier supérieur afin d'eviter des écoulements d'eau du panier supérieur sur les plats du panier inférieur.
2. Àpres chaque lavage, contrôle si les filtres doivent être nettoyés.

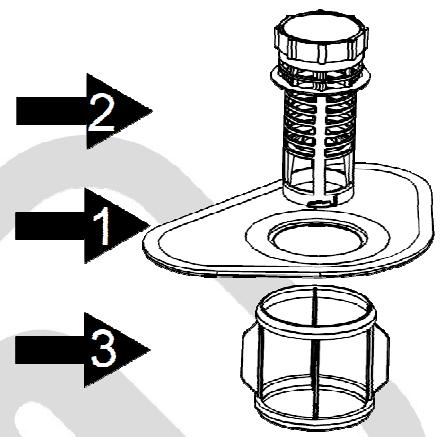

Nettoyage et entretien des filtres

Le système de filtrage de votre lave-vaiselle se compose de 3 éléments : le filtrtre principal, le filtrtre à déchets et le micro-filtre.

1. Le filtrtre principal (ou filtrtre fin): S'il est sale ou obstrué, les résultats obtenus avec le lave-vaisselle seront moins satisfaisants.
2. Le filtré à déchet (ou filtrer grossier): il retient les particules solides les plus volumineuses qui pourraient boucher le tuyau d'évacuation.
3. Le micro-filtre: Ce filtré retient les résidus alimentaires et les salissures dans la zone d'aspiration et évite qu'ils ne se redéposent sur la vaisselle pendant un cycle.

1

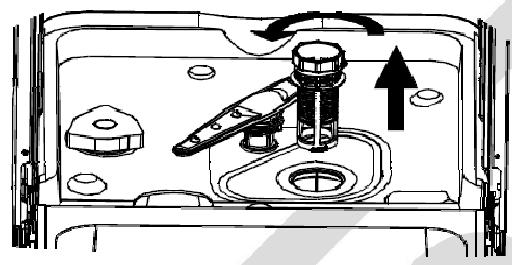

Pour refirer les filtres :

Etape 1: Dévissez le filtré à déchets, souvevez-le et retirez-le.

2

Etape 2: Soulevez le filtré principal et retirez-le.

3

Etape 3 : Soulevez le micro-filtre et retirez-le.

• Veillez toujours à ce que les filtres soient propres. Contrôlez les filtres après chaque'utilisation pour éviter toute obstruction.
• Passez-les sous l'eau courante pour les nettoyer.
• Pour nettoyer le gros filtré et le filtré fin, vous pouvez utiliser une Brosse de nettoyageouple.
• Veillez à ne pas plier le filtré fin.

Attention! N'utilisez jamais le lave-vaiselle sans les 3 filtres cités ci-dessus.

• Veillez à bien repositionner les filtres après le nettoyage pour obtenir des résultats de lavage satisfaisants.

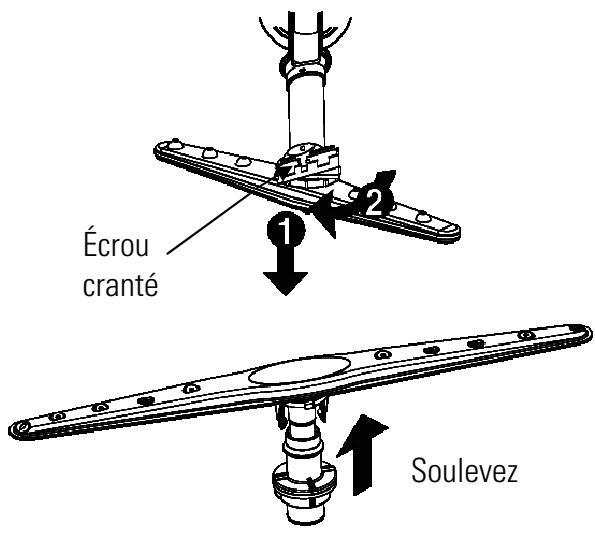

Nettoyage des bras d'aspersion

Il est important que les orifices des bras d'aspersion ne soient pas obstrués, ceci afin de conserver une bonne qualité de lavage.

Pour-retirer lebras d'aspersion supérieur:

Maintenez le bras supérieur et tournez l'écrou crante dans le sens des aiguilles d'une montre. Puis, dégagez le bras en le tirant vers le bas.

Pour-retirer le bras d'aspersion inférieur:

Soulevez le bras d'aspersion inférieur pour le déboîter.

• Lavez les bras dans de l'eau savonneuse et tiège et utilisez une BrosseSouple pour nettoyer les orifices. Replacez les bras de la maniere inverse que decrit precedemment après les avoir rincés soigneusement.

Nettoyage du lave-vaisse

Surfaces extérieures :

• Pour nettoyer les surfaces extérieures de l'appareil, utilisez un chiffon doux légèrement humide et imprégné d'un produit nettoyant doux (non abrasif), puis séchez soigneusement.
• N'utilisez jamais de produits nettoyants abrasifs ou de solvants pour le nettoyage.
• Ne vaporisez:aucun solvant sur le bandeau de commandes.

Surfaces intérieures :

Nettoyez régulièrement les joints (afin d'éviter la formation d'odeurs à l'intérieur du lave-vaisse) et l'intérieur de la porte avec un chiffon humide pour oter tout résidu d'aliment évientuel.

Un mauvais fonctionnement peut être dû à un problème mineur que vous pouvez résoudre vous-même à l'aide des instructions figurant dans le tableau ci-dessous. Avant d'appeler un technicien, procédez aux vérifications suivantes :

Problèmes	Causes possibles
Le programme ne démarre pas.	Vérifiez que : - le lave-vaiselle est branché au réseau électrique. - Il n'y a pas de coupure de courant. - Le robinet d'arrivée d'eau est ouvert. - La porte du lave-vaiselle est correctement fermée. - Vous avez appuyé sur la touche « Départ/Pause». - Vous n'avoz pasprogramme de départ différé.
Le lave-vaiselle ne se remplit pas d'eau.	Vérifiez que : - Le robinet d'arrivée d'eau est ouvert. - Le tuyau d'arrivée d'eau n'est pas pié ou obstrué. - Le filtré à l'intérieur du tuyau d'arrivée d'eau n'est pas bouché. - La pression d'arrivée d'eau n'est pas trop faible.
L'eau n'est pas vidangée à la fin du cycle.	Avez-vous ouvert la porte avant que le cycle de programme ne soit fini ? Les filtres sont-ils bouchés ?
La vaiselle n'est pas propre.	Vérifiez que : - Le détergent a été introduit en quantité suffisante. - Il y a du sel régénérant dans le réservoir de sel. - Il y a du liquide de rincege dans le distributeur de liquide de rincege. - Les paniers ne sont pas trop charges / la vaiselle est disposée correctement. - Une ou plusieurs pieces n'a/ont pas bloqué les bras de lavage de tourner. - Le programme sélectionné est adapté au type et au degré de saleté de la vaiselle. - Les orifices des bras de lavage ne sont pas obstrués. - Tous les filtres sont propres et correctement insérés dans leur logement.
Le lave-vaiselle est bruyant.	Vérifiez que les bras de lavage ne touchent pas la vaiselle.
Sifflement pendant le lavage.	Ceci n'est pas un dysfonctionnement.
La vaiselle n'est pas tout à fait sèche et ne brille pas.	Vérifiez : - qu'il y a du produit de rincege dans le distributeur de produit de rincege. - Le détergent utilisé est de bonne qualité et qu'il n'a pas perdu de son efficacité.
La porte est difficile à fermer.	Vérifiez que le lave-vaiselle est correctement mis à niveau.

Si les informations de ce tableau ne vous sont d'aucune aide pour votre problème spécifique, n'effectuez aucune réparation vous-même sur l'appareil. Veuillez contacter le service après-vente de votre magasin revendeur.

- Codes pannes

Lorsqu'un dysfonctionnement se produit, l'écran affiche un code panne pour vous avertir. Contactez un technicien qualifié du service après-vente de votre magasin.

Codes	Signification	Causes possibles
Le tímein lumineux du programme « 3 en 1 » clignote rapidement.	Problème de prise en eau.	Le robinet d'alimentation en eau n'est pas ouvert. Débit d'alimentation en eau trop faible. Pression d'eau trop BASSE.
Le tímein lumineux du programme « Rapide » clignote rapidement.	Débordement.	Fuite d'un composant (raccord du tuyau d'alimentation, durite, pompé de vidange).

En cas de débordement, coupez l'arrivée d'eau. S'il y a de l'eau dans le fond de l'appareil à cause d'un débordement ou d'une fuite, retirez l'eau avant de redémarrer l'appareil.

Attention :

Ce logo apposse sur le produit signifie qu'il s'agit d'un apparéil dont le traitement en tant que déchet rentre dans le cadre de la directive 2002/96/CE du 27 janvier 2003, relative aux déchets d'équipements électriques etlectroniques (DEEE).

La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit.

Ainsi, lors de la fin de vie de cet apparéil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés.

En tant que consommateur final, votre role est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.

Vouaves l'obligation d'utiliser les systèmes de collecte selective mise aYour disposition.

Conditions de garantie :

Ce produit est garanti pour une période de 1 an à partir de la date d'achat*, contre toute défaillance resultant d'un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usure normale du produit.

(^*: Sur presentation du ticket de caisse)
