MODE D'EMPLOI AQ8F 49 X HOTPOINT-ARISTON

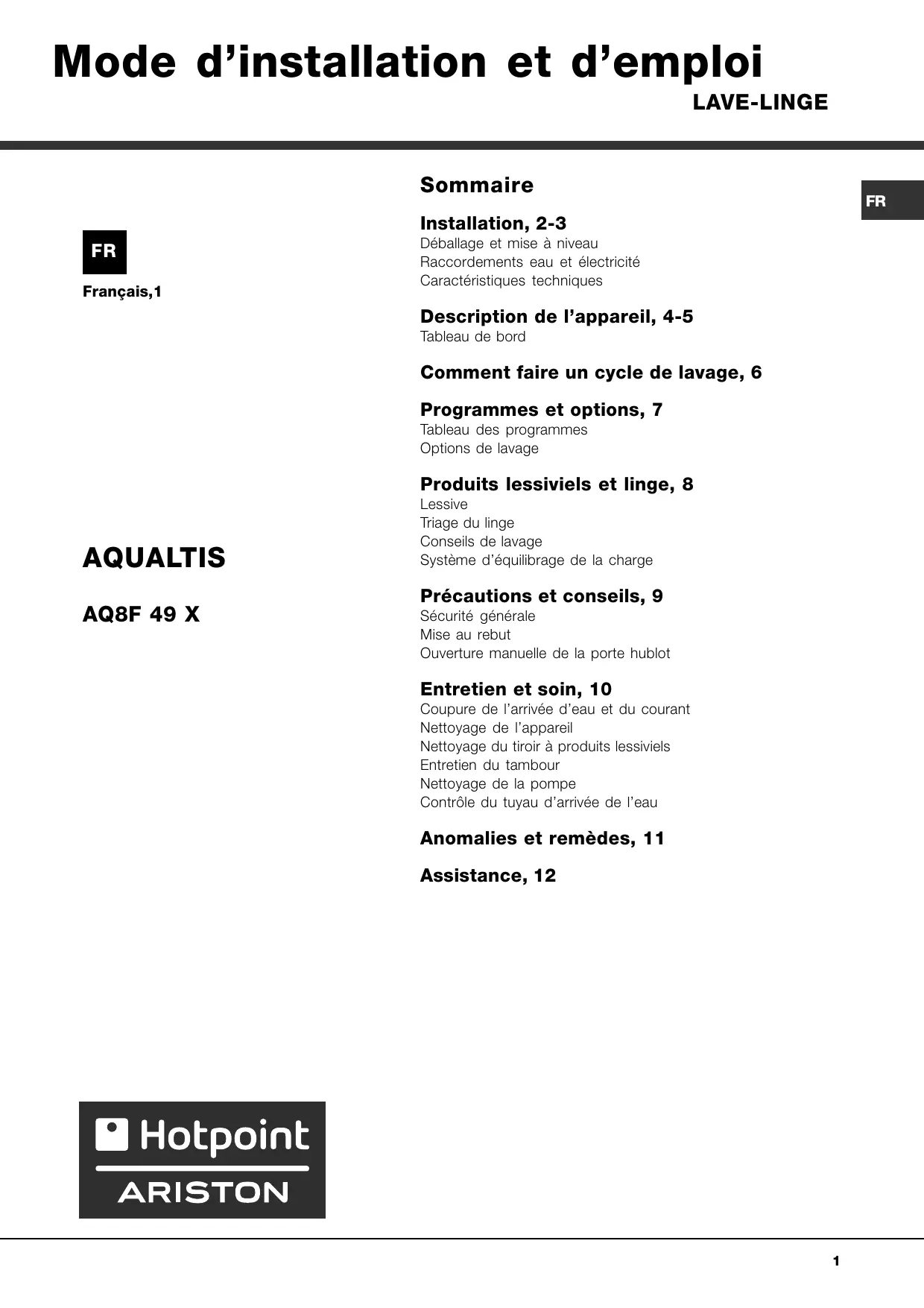

Mode d’installation et d’emploi

Comment faire un cycle de lavage, 6

Programmes et options, 7 Tableau des programmes Options de lavage

Produits lessiviels et linge, 8

Système d’équilibrage de la charge

Précautions et conseils, 9

Sécurité générale

Mise au rebut Ouverture manuelle de la porte hublot

Entretien et soin, 10

Coupure de l’arrivée d’eau et du courant

Nettoyage de l’appareil Nettoyage du tiroir à produits lessiviels Entretien du tambour Nettoyage de la pompe Contrôle du tuyau d’arrivée de l’eau

Anomalies et remèdes, 11

 Lire attentivement les instructions : elles fournissent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil.

 Cette notice, la garantie et les pièces servant à l’installation sont réunies dans un sachet.

Déballage et mise à niveau

1. Sitôt le lave-linge déballé, s’assurer qu’il n’a pas été endommagé pendant son transport.

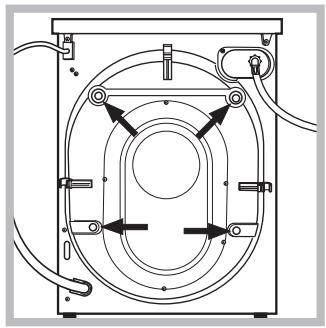

S’il est abîmé, ne pas le raccorder et contacter le vendeur. 2. Enlever les quatre vis de protection pour le transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).

3. Boucher les trous à l’aide des bouchons plastique fournis dans le sachet.

4. Ces pièces sont à conserver car il faut les remonter en cas de déplacement du lave-linge pour éviter d’endommager l’intérieur de l’appareil pendant le transport.  Les pièces d’emballage ne sont pas des jouets pour enfants.

 Une mise à niveau minutieuse garantit une bonne stabilité de l’appareil et évite toute vibration et bruit surtout pendant l’essorage.

 Si l’appareil est posé sur de la moquette ou un tapis, agir sur les pieds de réglage de manière à ce qu’il y ait suffisamment de place pour assurer une bonne ventilation.

Raccordements eau et électricité

Raccordement du tuyau d’arrivée de l’eau

 Avant de raccorder le tuyau d’arrivée de l’eau, laisser couler l’eau jusqu’à ce quelle soit limpide.

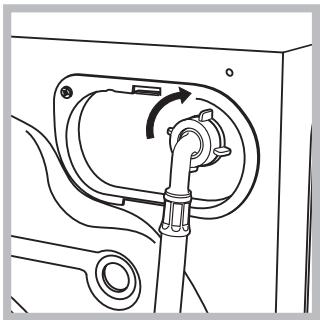

1. Raccorder le tuyau d’arrivée de l’eau à l’appareil en le vissant à la prise d’eau prévue, dans la partie arrière en haut à droite (voir figure).

2. Reliez le tuyau d’alimentation en le vissant

à un robinet d’eau froide à embout fileté 3/4 gaz (voir figure).

3. Attention à ce que le tuyau ne soit pas plié ou écrasé.

1. Poser le lave-linge sur un sol plat et rigide, sans l’adosser à un mur ou à un meuble.

2. Pour compenser les irrégularités du sol, visser ou dévisser les pieds de réglage jusqu’à ce que l’appareil soit parfaitement à l’horizontale (il ne doit pas être incliné de plus de 2 degrés).

 La pression de l’eau doit être comprise entre les valeurs indiquées dans le tableau des Caractéristiques techniques (voir page ci-contre).

Autrement, accrocher le tuyau de vidange à un

évier ou à une baignoire, dans ce cas, fixer le support plastique fourni avec l’appareil au robinet (voir figure). L’extrémité libre du tuyau d’évacuation ne doit pas être plongée dans l’eau.  L’utilisation d’un tuyau de rallonge est absolument déconseillée mais si on ne peut faire autrement, il faut absolument qu’il ait le même diamètre que le tuyau original et sa longueur ne doit pas dépasser 150 cm.

0Caractéristiques techniques

• la prise est bien apte à supporter la puissance maximale de l’appareil indiquée dans le tableau des

Caractéristiques techniques (voir ci-contre); • la tension d’alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre); • la prise est bien compatible avec la fiche de l’appareil. Autrement, remplacer la prise ou la fiche.  Cet appareil ne doit pas être installé à l’extérieur, même à l’abri, car il est très dangereux de le laisser exposé à la pluie et aux orages.  Après installation de l’appareil, la prise de courant doit être facilement accessible.

Cet appareil est conforme aux Directives Communautaires suivantes: - 89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications suivantes - 2006/95/CE (Basse Tension) 2. bac à produit de lavage : utiliser de la lessive en poudre ou liquide. Dans ce dernier cas, il est recommandé de le verser juste avant de démarrer le lavage. 3. Bac supplémentaire: Eau de Javel  L’utilisation du bac supplémentaire 3 exclut le prélavage. bac à additifs : pour assouplissant ou additifs liquides. Il est recommandé de ne jamais dépasser le niveau maximal indiqué par la grille et de diluer des assouplissants concentrés. 3

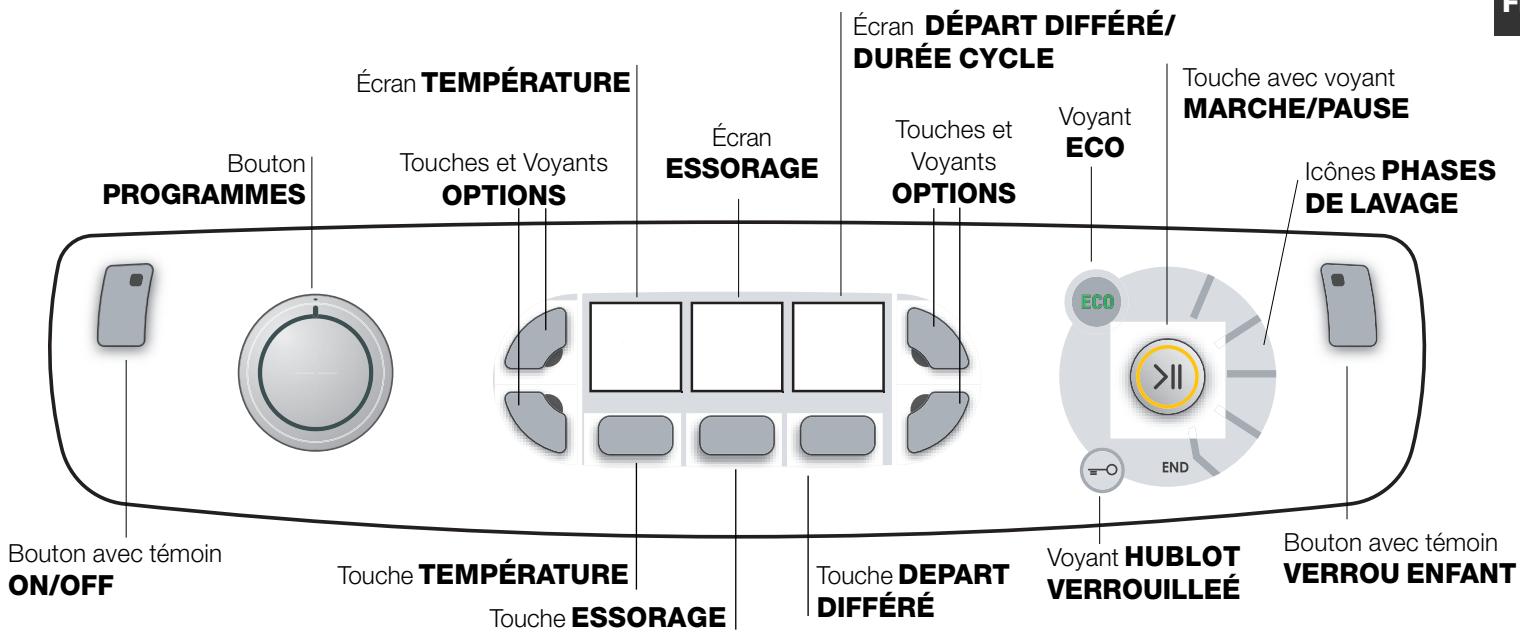

Bouton PROGRAMMES: il peut tourner dans les deux sens. Pour sélectionner le programme plus adapté, consulter le “Tableau des programmes”.

Pendant le lavage, le bouton reste fixe. TEMPERATURE: appuyer sur la touche Touche pour régler ou supprimer la température; la valeur est indiquée par les voyants situés au-dessus (voir “Comment faire un cycle de lavage”). ESSORAGE: appuyer sur la touche pour Touche régler ou supprimer l’essorage; la valeur est indiquée par les voyants situés au-dessus (voir “Comment faire un cycle de lavage”). DEPART DIFFÉRÉ: appuyer sur la touche Touche pour sélectionner un départ différé du programme choisi; le retard programmé est indiqué par l’écran situé audessus (voir “Comment faire un cycle de lavage”). Touches et Voyants OPTIONS: appuyez pour sélectionner les options disponibles. Le voyant correspondant à l’option sélectionnée reste allumé (voir “Comment faire un cycle de lavage”).

Voyant HUBLOT VERROUILLEÉ: il indique que la Voyant porte hublot est verrouillée. Pour pouvoir ouvrir la porte, il faut mettre le cycle en pause (voir “Comment faire un cycle de lavage”). VERROU ENFANT: pour Bouton avec témoin activer ou désactiver le verrouillage des commandes, garder la touche enfoncée pendant environ 2 secondes. L’allumage du voyant signale que le tableau est verrouillé. Ceci permet d’éviter toute modification involontaire des programmes, surtout s’il y a des enfants à la maison. s’allume quand la modification Voyant ECO: l’icône des paramètres de lavage permet d’atteindre au moins 10% d’économie d’électricité. De plus, avant que l'appareil ne se mette en mode "Stand by", l'icône s'allume pendant quelques secondes. Appareil éteint, la récupération d'énergie estimée est d'environ 80%.

Icônes PHASES DE LAVAGE: elles s’allument pour indiquer le stade d’avancement du cycle (Lavage

- Essorage 90° sans prélavage. 1. METTRE L’APPAREIL SOUS TENSION. Appuyer sur la touche . Tous les voyants s’allument pendant 1 seconde, après quoi le voyant de la touche restera allumé au fixe et le voyant MARCHE/PAUSE se mettra à clignoter lentement. 2. CHARGER LE LINGE. Ouvrir la porte hublot. Charger le linge en faisant attention à ne pas dépasser la quantité indiquée dans le tableau des programmes de la page suivante. 3. DOSER LE PRODUIT LESSIVIEL. Sortir le tiroir et placer le produit lessiviel dans les bacs correspondants comme indiqué au paragraphe “Description de l’appareil”. 4. FERMER LA PORTE HUBLOT. 5. CHOISIR LE PROGRAMME.Tourner le BOUTON PROGRAMMES vers la droite ou vers la gauche pour sélectionner le programme désiré; il y a attribution d’une température et d’une vitesse d’essorage qui peuvent être modifiées. 6. PERSONNALISER LE CYCLE DE LAVAGE. Agir sur les touches correspondantes du tableau de bord: Modifier la température et/ou la vitesse d’essorage. L'appareil affiche automatiquement la température et l'essorage maximum prévus pour le programme sélectionné ou ceux qui ont été sélectionnés en dernier s'ils sont compatibles avec le programme , on peut choisi. En appuyant sur la touche diminuer progressivement la température de lavage jusqu’à un lavage à froid ( ). En appuyant sur la , on peut diminuer progressivement la touche vitesse d’essorage jusqu’à sa suppression totale ( ). Une autre pression sur les touches ramènera les valeurs aux maximums prévus.  Exception: lors de la sélection du programme Coton Blanc la température peut être augmentée jusqu’à 90°. Sélectionner un départ différé. Appuyer sur la touche correspondante jusqu’à ce que le retard désiré soit atteint. Pendant le réglage, le clignote. délai s’affiche et le symbole Une fois le départ différé réglé, le symbole s’affiche ainsi que la durée du cycle. Appuyer une fois sur le bouton pour afficher la durée du retard différé. Pour annuler le départ différé, appuyer sur la touche jusqu’à ce que l’écran affiche OFF; le symbole s’éteindra.  Après pression sur la touche MARCHE/PAUSE, le départ programmé ne peut être modifié que pour être écourté.

• Appuyer sur la touche pour activer l’option; le voyant correspondant s’allume. • Appuyer une nouvelle fois sur la touche pour désactiver l’option; le voyant s’éteint.  Si la fonction sélectionnée est incompatible avec le programme sélectionné, le voyant correspondant se met à clignoter, un signal sonore (3 bips) retentit et la fonction n’est pas activée.  Si l’option sélectionnée est incompatible avec une autre option précédemment sélectionnée, le voyant correspondant à la première option se met à clignoter et seule la deuxième option est activée le voyant de la touche reste fixe. 7. DEMARRER LE PROGRAMME. Appuyer sur la touche MARCHE/PAUSE. Le voyant correspondant reste fixe et la porte hublot est verrouillée (voyant allumé). Les icônes HUBLOT VERROUILLEÉ correspondant aux phases de lavage s’allument pendant le cycle pour indiquer la phase en cours. Pour changer un programme tandis qu’un cycle est en cours, activer une pause du lave-linge par pression sur la touche MARCHE/PAUSE; sélectionner enfin le cycle désiré et appuyer à nouveau sur la touche MARCHE/PAUSE. Pour ouvrir la porte tandis qu’un cycle est en cours, appuyer sur la touche MARCHE/PAUSE; si le voyant est éteint, on peut ouvrir HUBLOT VERROUILLEÉ la porte. Pour faire redémarrer le programme exactement à l’endroit de l’arrêt, appuyer une nouvelle fois sur la touche MARCHE/PAUSE. 8. FIN DU PROGRAMME. Elle est signalée par l’inscription END allumée. La porte hublot peut alors être ouverte aussitôt. Si le voyant MARCHE/PAUSE clignote, appuyer sur la touche pour terminer le cycle. Ouvrir la porte, vider le lave-linge et éteindre l’appareil. permet  Une pression prolongée sur la touche d’annuler un cycle déjà lancé. Le cycle est interrompu et la machine s’éteint. Sachet pour édredons, rideaux et vêtements délicats Grâce au sachet spécial fourni avec l’appareil, le lavelinge Aqualtis vous permet de laver à la machine même vos vêtements plus délicats et précieux en assurant au maximum leur protection. Nous recommandons en tout cas d’utiliser le sachet pour le lavage d’édredons et de couettes avec housse réalisée dans un matériau synthétique.

Programmes et options

Tableau des programmes Icône Description du Program me

C OTON BLAN C (1): Blancs et couleurs résistantes très sales.

(Ajouter le produit lessiviel dans le bac prévu).

Produits lessiviels 1) Programme de contrôle selon la norme EN 60456: sélectionner le programme 2) Programme coton long: sélectionner le programme et une température de 40°C. et une température de 40°C. 3) Programme coton court: sélectionner le programme

Super Lavage 1 prolongée, cette option 2 permet d’obtenir un lavage très performant, est très utile pour éliminer les taches les plus résistantes. Possibilité d’utilisation avec ou sans eau de Javel. Pour effectuer un blanchiment aussi, il faut introduire le bac supplémentaire 3, fourni, dans le bac 1. Au moment de verser l’eau de Javel, attention à ne pas dépasser le niveau “max” indiqué sur le pivot central (voir figure). Pour n’effectuer qu’un blanchissage sans effectuer un lavage complet, verser l’eau de Javel dans le bac supplémentaire 3, sélectionner le programme “Rinçage” et activer la fonction “Super Lavage” .  Cette option ne peut être activée avec les programmes 3

PAUSE se mettent à clignoter. Pour finir le cycle, appuyer sur la touche MARCHE/PAUSE ou sur la touche “Repassage

Facile”. Pour le programme Soie l’appareil arrive au bout du cycle en laissant le linge tremper, le voyant “Repassage facile” clignote. Pour vidanger l’eau et pouvoir sortir le linge, il faut appuyer sur la touche MARCHE/PAUSE ou sur la touche “Repassage Facile”.  Cette option n’est pas disponible avec les programmes ,

 Elle n’est pas disponible pour les programmes , , .

Produits lessiviels et linge

Il est conseillé de : • utiliser des lessives en poudre pour le linge en coton blanc et pour le prélavage. • utiliser des lessives liquides pour linge délicat en coton et pour tous les programmes basse température. • utiliser des lessives liquides délicates pour la laine et la soie. Le produit lessiviel doit être versé juste avant le démarrage du lavage dans le bac prévu à cet effet ou dans la boule doseuse directement dans le tambour. Dans ce cas, le cycle Coton avec prélavage n’est pas disponible.  Ne pas utiliser de lessives pour lavage à la main, elles génèrent trop de mousse.

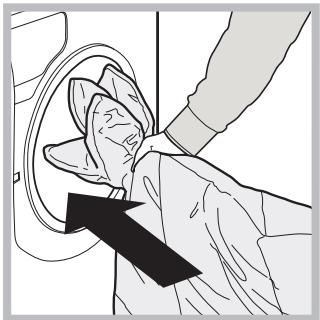

Rideaux: Utiliser le programme “Soie” . Nous recommandons de les plier et de les mettre dans le sachet fourni avec la machine.

Laine: Hotpoint/Ariston est le seul lave-linge à avoir obtenu le prestigieux label Woolmark Platinum Care (M.0508) délivré par The Woolmark Company qui garantit le lavage à la machine de tous les vêtements en laine, y compris ceux qui portent l’étiquette “lavage à la main uniquement” . Grâce au programme “Laine”, on peut donc laver à la machine, en toute tranquillité, tous les vêtements en laine avec des performances de lavage garanties. Duvets: pour laver des articles avec garnissage en duvet d’oie comme par exemple des couettes pour une ou deux personnes (poids maximal à ne pas dépasser 3,5 kg), oreillers, anoraks, utiliser le programme spécial “Duvets” . Pour introduire les duvets dans le tambour, nous recommandons de replier les bords vers l’intérieur (voir figures) et de ne pas occuper plus de ¾ du volume du tambour. Pour un lavage optimal, nous recommandons d’utiliser une lessive liquide à doser dans le tiroir à produits lessiviels.

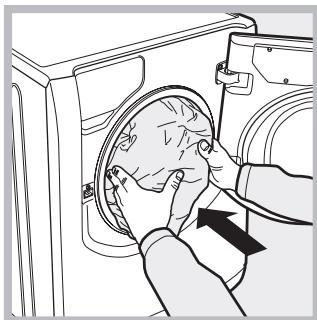

• Bien déployer le linge avant de le charger.

• Trier le linge selon le type de textile (symbole sur l’étiquette du vêtement) et la couleur en veillant à bien séparer le linge couleur du linge blanc; • Vider les poches et contrôler les boutons ; • Ne pas dépasser les valeurs indiquées dans le “Tableau des programmes” correspondant au poids de linge sec.

Combien pèse le linge ?

1 drap 1 taie d’oreiller Jeans: utiliser le programme “Jeans” pour tous les vêtements à base de textile Denim; mettre les vêtements sur l’envers avant le lavage et utiliser une lessive liquide. Bébé: utiliser le programme “Bébé” pour enlever les tâches des vêtements de bébé et rincer correctement les vêtements afin d’éviter les réactions allergiques. Spécialement conçu pour diminuer la charge bactérienne, ce cycle utilise une plus grande quantité d’eau et optimise l’effet des additifs désinfectants spécifiques ajoutés à la lessive. En fin de lavage, l’appareil fait tourner le tambour lentement. Pour compléter le cycle appuyer sur la touche MARCHE/PAUSE. Soie: sélectionner le programme “Soie ” pour le lavage des vêtements en soie. Il est conseillé d’utiliser une lessive spéciale pour linge délicat.

Taches tenaces: mieux vaut traiter les taches tenaces avec du savon solide avant le lavage et sélectionner ensuite le programme Coton avec prélavage.

Système d’équilibrage de la charge

Avant tout essorage, pour éviter toute vibration excessive et répartir le linge de façon uniforme, le lavelinge fait tourner le tambour à une vitesse légèrement supérieure à la vitesse de lavage. Si au bout de plusieurs tentatives, la charge n’est toujours pas correctement

équilibrée, l’appareil procède à un essorage à une vitesse inférieure à la vitesse normalement prévue. En cas de déséquilibre excessif, le lave-linge préfère procéder à la répartition du linge plutôt qu’à son essorage. Pour une meilleure répartition de la charge et un bon équilibrage, nous conseillons de mélanger de grandes et petites pièces de linge.

Précautions et conseils

 Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement.

Sécurité générale

Ouverture manuelle de la porte hublot

• Cet appareil ne doit être utilisé que par des adultes qui devront se conformer aux instructions du mode d’emploi. • Ne jamais toucher l’appareil si l’on est pieds nus et si les mains sont mouillées ou humides. • Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant. • Ne pas toucher à l’eau de vidange, elle peut atteindre des températures très élevées. • Ne pas forcer pour ouvrir la porte hublot : le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s’endommager. • En cas de panne, éviter à tout prix d’accéder aux mécanismes internes pour tenter une réparation. • Veiller à ce que les enfants ne s’approchent pas de l’appareil pendant son fonctionnement. • Deux ou trois personnes sont nécessaires pour le déplacer en faisant très attention. Ne jamais le déplacer tout seul car il est très lourd.

FR A défaut de pouvoir ouvrir la porte hublot à cause d’une panne de courant pour étendre le linge, procéder comme suit :

3. démonter le panneau situé à l’avant du lave-linge (voir page suivante).

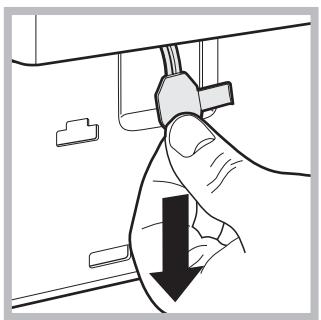

4. se servir de la languette indiquée, tirer vers soi jusqu’à ce que le tirant en plastique se dégage de son cran d’arrêt; tirer ensuite vers le bas jusqu’à ce qu’un “clic” indique que la porte est déverrouillée.

• Avant d’introduire le linge, s’assurer que le tambour est bien vide.

5. ouvrir la porte ; si elle est encore verrouillée, refaire la même opération.

• Mise au rebut du matériel d’emballage : se conformer aux réglementations locales de manière à ce que les emballages puissent être recyclés.

• La directive européenne 2002/96/CE sur les déchets d’équipements électriques et électroniques prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains ordinaires. Les appareils usagés doivent faire l’objet d’une collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l’environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu’ils font l’objet d’une collecte sélective. Pour tout autre renseignement sur la collecte des électroménagers usés, prière de s’adresser au service public préposé ou au vendeur.

6. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l’appareil.

• Débrancher la fiche de la prise de courant lors de toute opération de nettoyage et de travaux d’entretien.

Nettoyage de l’appareil

Pour nettoyer l’extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d’eau tiède et de savon. N’utiliser ni solvants ni abrasifs.

Nettoyage du tiroir à produits lessiviels

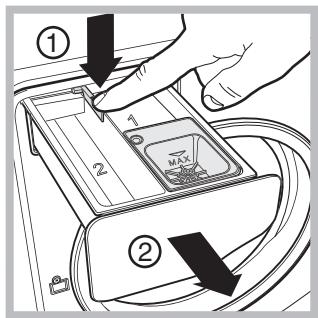

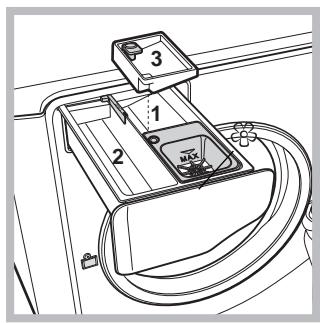

Pour sortir le tiroir, appuyer sur le levier (1) et tirer vers soi (2) (voir figure). Le laver à l’eau courante ; effectuer cette opération assez souvent.

Nettoyage de la pompe

L’appareil est équipé d’une pompe autonettoyante qui n’exige aucune opération d’entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.  S’assurer que le cycle de lavage est bien terminé et débrancher la fiche.

Pour accéder à cette préchambre:

3. dévisser le couvercle en le tournant dans le sens inverse des aiguilles d’une montre (voir figure);

4. nettoyer soigneusement l’intérieur;

5. revisser le couvercle; 6. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l’appareil.

Contrôle du tuyau d’arrivée de l’eau

Contrôler le tuyau d’alimentation au moins une fois par an. Procéder à son remplacement en cas de craquèlements et de fissures : car les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

Anomalies et remèdes

Il peut arriver que l’appareil ne fonctionne pas bien. Avant d’appeler le Service de dépannage (voir “Assistance”), contrôler s’il ne s’agit pas par hasard d’un problème facile à résoudre à l’aide de la liste suivante.

Le cycle de lavage ne démarre pas.

Un départ différé a été sélectionné.

Il n’y a pas d’arrivée d’eau.

Le robinet de l’eau n’est pas ouvert. Il y a une coupure d’eau. La pression n’est pas suffisante. La touche MARCHE/PAUSE n’a pas été enfoncée.

La porte de l’appareil reste verrouillée.

• Si le programme “Bébé ” ou l’option “Repassage Facile sélectionné, au terme du programme, le tambour tournera lentement. Pour achever le programme, appuyer sur le bouton MARCHE/PAUSE ou sur le ”. Si le programme “Soie ” est sélectionné, bouton “Repassage Facile la machine s’interrompt et laisse le linge tremper. Pour vidanger l’eau et pouvoir sortir le linge, il faut appuyer sur la touche MARCHE/PAUSE ou sur la touche “Repassage Facile ”.

L’appareil prend l’eau et vidange continuellement.

• Le tuyau de vidange n’est pas installé à une distance du sol comprise entre

65 et 100 cm (voir “Installation”). • L’extrémité du tuyau de vidange est plongée dans l’eau (voir “Installation”). • Si l’appartement est situé aux derniers étages dans un immeuble, il peut y avoir des phénomènes de siphonnement qui font que le lave-linge prend et évacue l’eau continuellement. Pour supprimer cet inconvénient, on trouve dans le commerce des soupapes spéciales anti-siphonnage.

L’appareil ne vidange pas ou n’essore pas.

• L’évacuation murale n’a pas d’évent.

• Le programme ne prévoit pas de vidange : pour certains programmes, il faut la faire partir manuellement (voir “Programmes et options”). • L’option “Repassage Facile” est activée: pour compléter le programme, appuyer sur la touche MARCHE/PAUSE (voir “Programmes et options”). • Le tuyau d’évacuation est plié (voir “Installation”). • La conduite d’évacuation est bouchée.

L’appareil vibre beaucoup pendant • Le tambour n’a pas été débloqué comme il faut lors de l’installation du lave-linge (voir “Installation”). l’essorage.

• L’appareil n’est pas posé à plat (voir “Installation”). • L’appareil est coincé entre des meubles et le mur (voir “Installation”). • La charge est déséquilibrée (voir “Produits lessiviels et linge”). L’appareil fuit.

• Le tuyau d’arrivée de l’eau n’est pas bien vissé (voir “Installation”).

• Le tiroir à produits lessiviels est bouché (pour le nettoyer voir “Entretien et soin”). • Le tuyau de vidange n’est pas bien fixé (voir “Installation”).

• Eteindre l’appareil et débrancher la fiche de la prise de courant, attendre 1

Les icônes correspondant à la minute environ avant de rallumer. Si l’anomalie persiste, appeler le service “Phase en cours” clignotent d’assistance. rapidement en même temps que le voyant ON/OFF. Il y a un excès de mousse.

• Le produit de lavage utilisé n’est pas une lessive spéciale machine (il faut qu’il y ait l’inscription “pour lave-linge”, “main et machine”, ou autre semblable).

• La quantité utilisée est excessive.

La porte de l’appareil reste verrouillée.

• Procéder au déverrouillage manuel (voir “Précautions et conseils”.)

 Remarque: pour quitter le “mode Démo”, appuyer simultanément et pendant 3 sec. sur les boutons “ON/OFF”

• Si ce n’est pas le cas, contacter le service d’Assistance technique agréé.  En cas de problème d’installation ou d’utilisation inadéquate du lave-linge, l’intervention sera payante.  Ne jamais faire appel à des techniciens non agréés.

• le type de panne;

• le modèle de l’appareil (Mod.); • le numéro de série (S/N). Ces informations figurent sur la plaque signalétique apposée sur l’appareil.
