SV-9352 - Antenne TV ONE FOR ALL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne TV extérieure UHF
Marque	ONE FOR ALL
Modèle	SV-9352
Fréquence	470-862 MHz (UHF)
Canaux	21-69
Impédance	75 ohms
Nombre d'éléments	47
Gain	11-12 dB
Rapport avant/arrière	24 dB
Ouverture du faisceau horizontal	30° - 50°
Ouverture du faisceau vertical	35° - 55°
Longueur	1282 mm
Connecteur	Type F
Type de montage	Sur mât (non inclus)
Utilisation	Extérieur
Matériau principal	Aluminium et acier
Poids estimé	1,5 kg
Entretien	Nettoyer avec un chiffon sec et doux
Réparabilité	Non réparable par l'utilisateur
Accessoires inclus	Notice d'utilisation

FOIRE AUX QUESTIONS - SV-9352 ONE FOR ALL

Comment installer l'antenne SV-9352 ?

Fixez l'antenne sur un mât solide à l'extérieur, orientez-la vers le transmetteur TV le plus proche. Utilisez un câble coaxial 75 ohms avec connecteur F. Consultez la notice pour les étapes de montage.

Quel type de câble utiliser ?

Utilisez un câble coaxial de 75 ohms avec connecteurs F de bonne qualité pour minimiser les pertes. Évitez les câbles trop longs.

L'antenne est-elle adaptée à la TNT ?

Oui, elle couvre les canaux UHF 21-69 (470-862 MHz) utilisés par la TNT en France et dans de nombreux pays européens.

Faut-il un amplificateur ?

Si le signal est faible (zone éloignée ou obstacle), un amplificateur d'antène peut être nécessaire. Le gain de 11-12 dB est déjà bon, mais un ampli peut améliorer la réception.

Comment orienter l'antenne ?

Pointez l'antenne vers l'émetteur le plus proche. Utilisez un site web ou une application pour connaître la direction exacte. Ajustez finement pour obtenir la meilleure qualité d'image.

L'antenne peut-elle être utilisée en intérieur ?

Elle est conçue pour une utilisation en extérieur. En intérieur, les performances seront réduites. Privilégiez une installation extérieure sur un mât.

Quelle est la portée de cette antenne ?

La portée dépend de la puissance de l'émetteur et des obstacles. En général, elle capte des signaux jusqu'à 50-80 km avec un bon dégagement.

Comment nettoyer l'antenne ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques. En extérieur, la pluie s'en charge généralement.

L'antenne résiste-t-elle aux intempéries ?

Oui, elle est conçue pour l'extérieur avec des matériaux résistants à la corrosion (aluminium, acier traité). Cependant, vérifiez régulièrement les fixations.

Quelle est la garantie ?

La garantie est généralement de 2 ans. Conservez la preuve d'achat. Pour les détails, contactez le service client ONE FOR ALL.

MODE D'EMPLOI SV-9352 ONE FOR ALL

ONE FOR ALL

Diagram of a multi-axis antenna or antenna array with no visible text or symbols

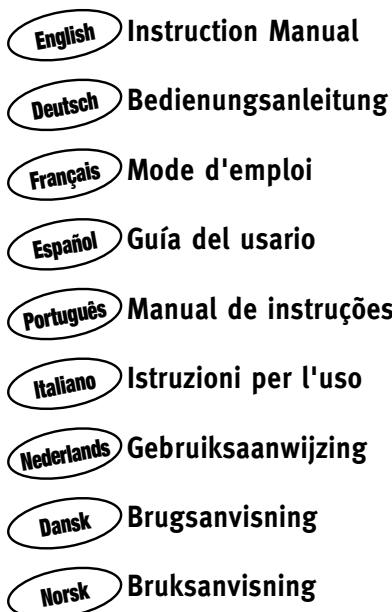

English Instruction Manual Deutsch Bedienungsanleitung Français Mode d'emploi Español Guía del usuario Português Manual de instruções Italiano Istruzioni per l'uso Nederlands Gebruiksaanwijzing Dansk Brugsanvisning Norsk Bruksanvisning

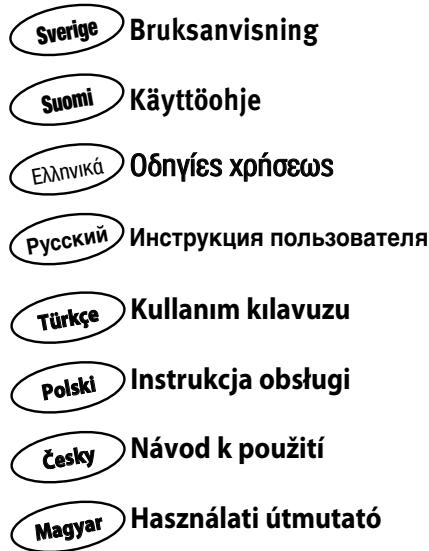

Sverige Bruksanvisning Suomi Käyttöohje Еллпикá Обнýíes хрóσεως Русский Инструкция пользователя Türkçe Kullanım kılavuzu Polski Instrukcja obsługi Česky Návod k použití Magyar Használati útmutató

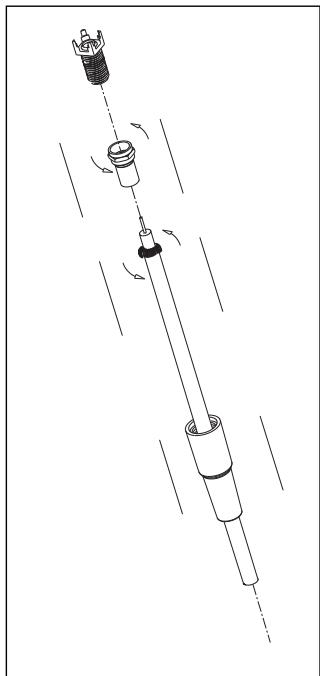

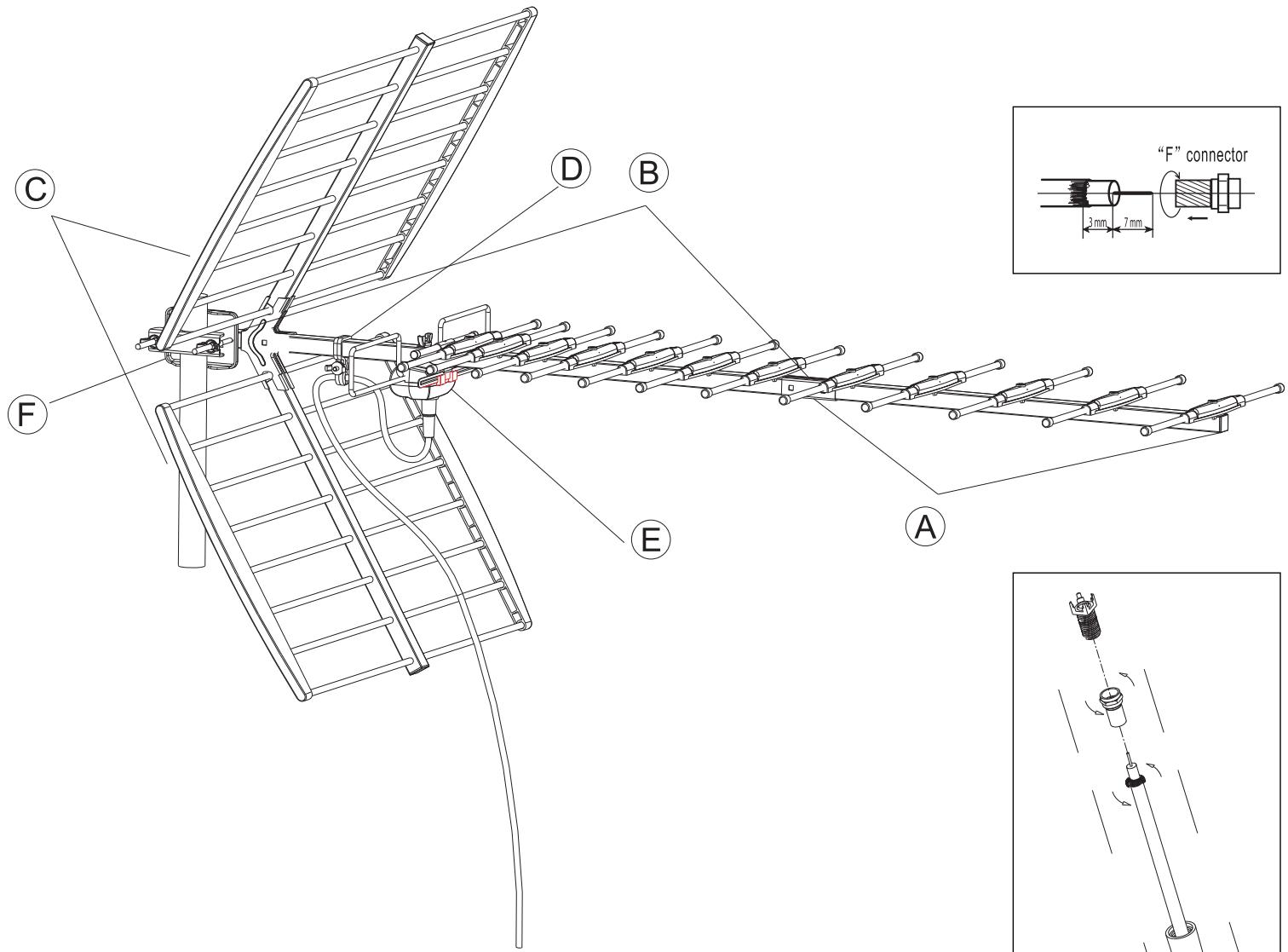

C D B F 10.27 E A “F” connector 3mm 7mm

SV-9352

Frequency	Channel	Imped	No. of elements	Gain	Front-back ratio	Beam width Honz/vertical	Length
470~862 MHz	21-69	75Ω	47	11-12 dB	24dB	H30° - 50° / V35° - 55°	1282mm

Diagram of a mechanical assembly with rotating components and dashed lines indicating motion (no text or symbols)

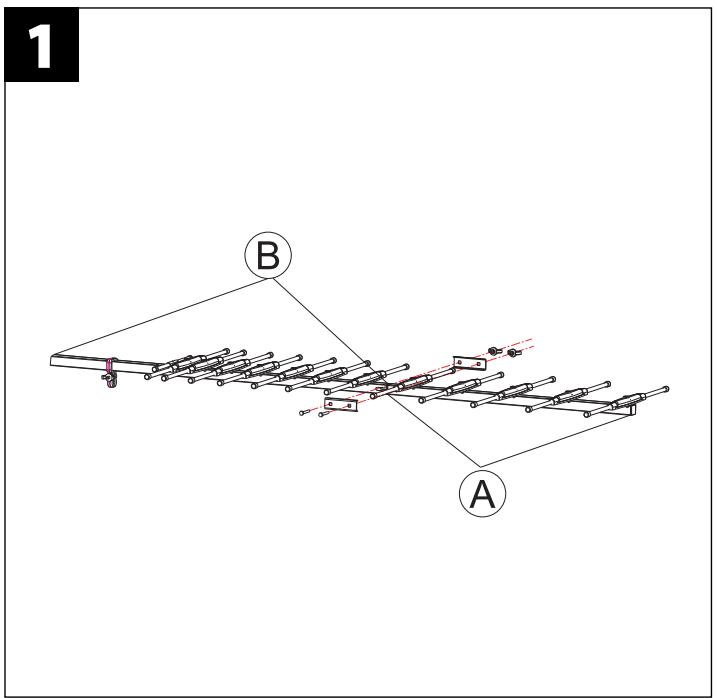

1 B A

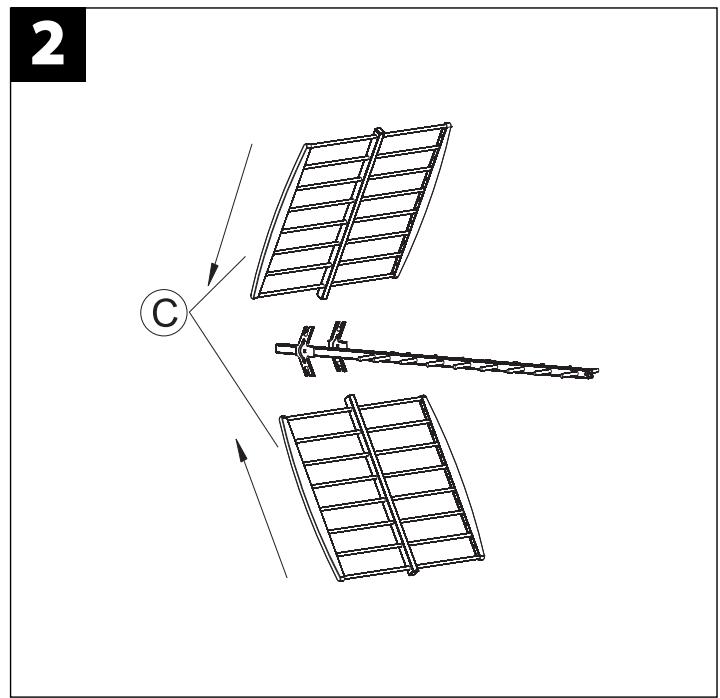

2 C

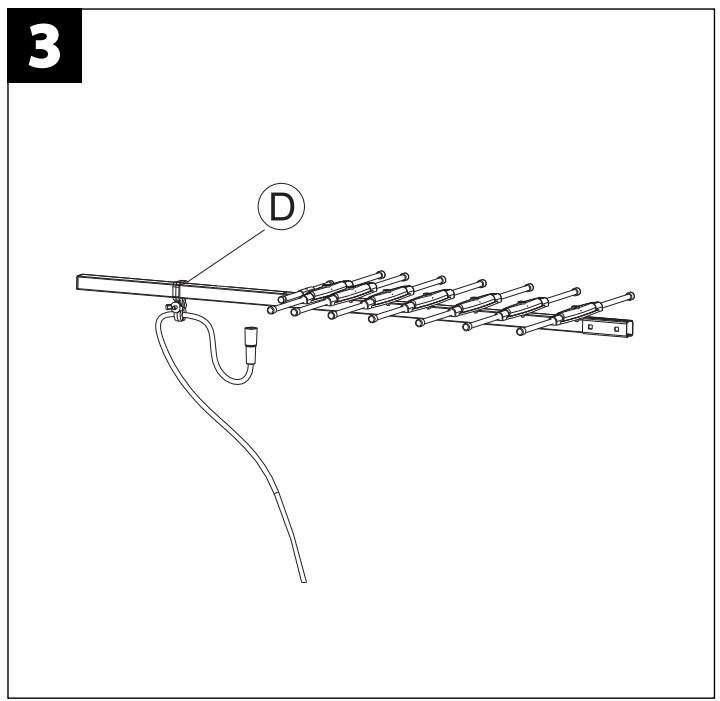

3 D

4 E

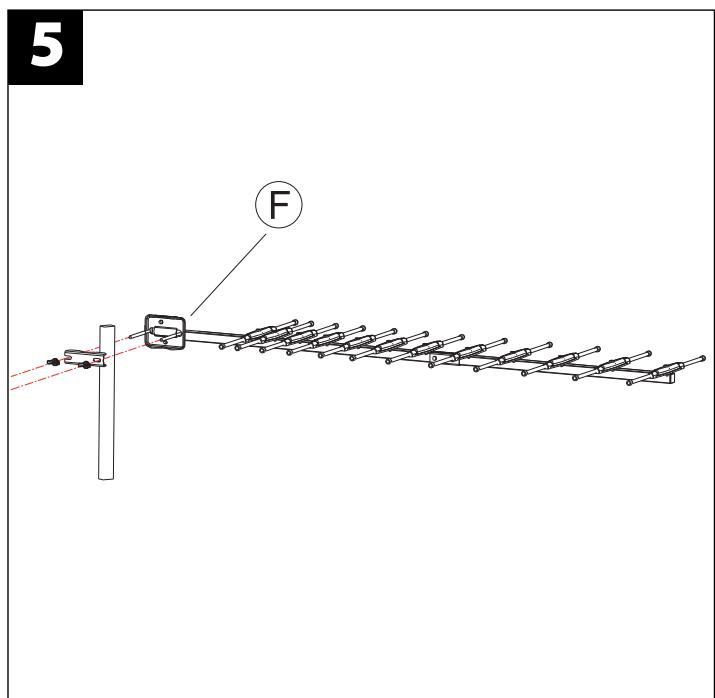

5 F

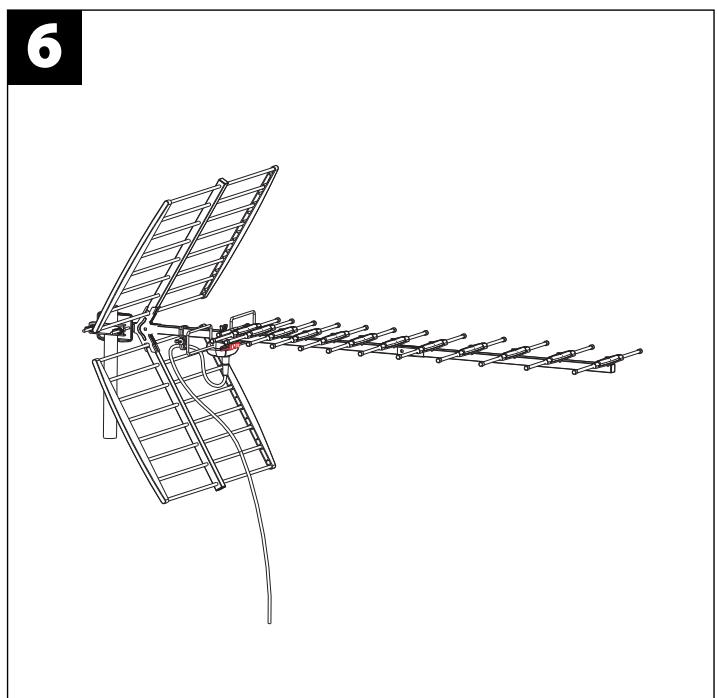

Line drawing of a satellite antenna with extended blades and a red indicator light (no text or symbols)
