YM26CS - Tondeuse à gazon thermique MTD - Notice d'utilisation et mode d'emploi gratuit

Type de moteur	4 temps
Carburant	Essence
Nombre de cylindres	1
Refroidissement	Air
Allumage	Électronique
Capacité du réservoir	Non précisé
Transmission	Manuelle
Type de coupe	Rotative
Hauteur de coupe	Réglable
Largeur de coupe	Non précisé
Poids	Non précisé
Type de démarrage	Par lanceur manuel
Lubrification	Carters humides
Matériau du carter	Aluminium
Échappement	Silencieux intégré
Accessoires inclus	Non précisé
Utilisation recommandée	Jardinage résidentiel

FOIRE AUX QUESTIONS - YM26CS MTD

Comment démarrer le MTD YM26CS?

Assurez-vous que le réservoir de carburant est plein, puis tirez sur la corde de démarrage tout en maintenant le décompresseur enfoncé.

Que faire si le moteur ne démarre pas?

Vérifiez le niveau d'huile, le carburant et assurez-vous que la bougie d'allumage est propre et correctement installée.

Comment ajuster la hauteur de coupe?

Utilisez le levier de réglage de hauteur situé sur les roues pour ajuster la hauteur de coupe selon vos préférences.

Quelle est la capacité du réservoir de carburant?

Le MTD YM26CS a une capacité de réservoir de carburant de 1,2 litre.

Comment entretenir le MTD YM26CS?

Il est recommandé de nettoyer le filtre à air, de vérifier et changer l'huile régulièrement, et de garder la lame affûtée.

Que faire si la lame ne tourne pas?

Vérifiez si la courroie de la lame est endommagée ou si un objet bloque la lame.

Comment ranger le MTD YM26CS pour l'hiver?

Videz le réservoir de carburant, nettoyez la machine, et rangez-la dans un endroit sec et protégé.

Quelle est la garantie du MTD YM26CS?

Le MTD YM26CS est généralement couvert par une garantie de 2 ans, mais cela peut varier selon le revendeur.

MODE D'EMPLOI YM26CS MTD

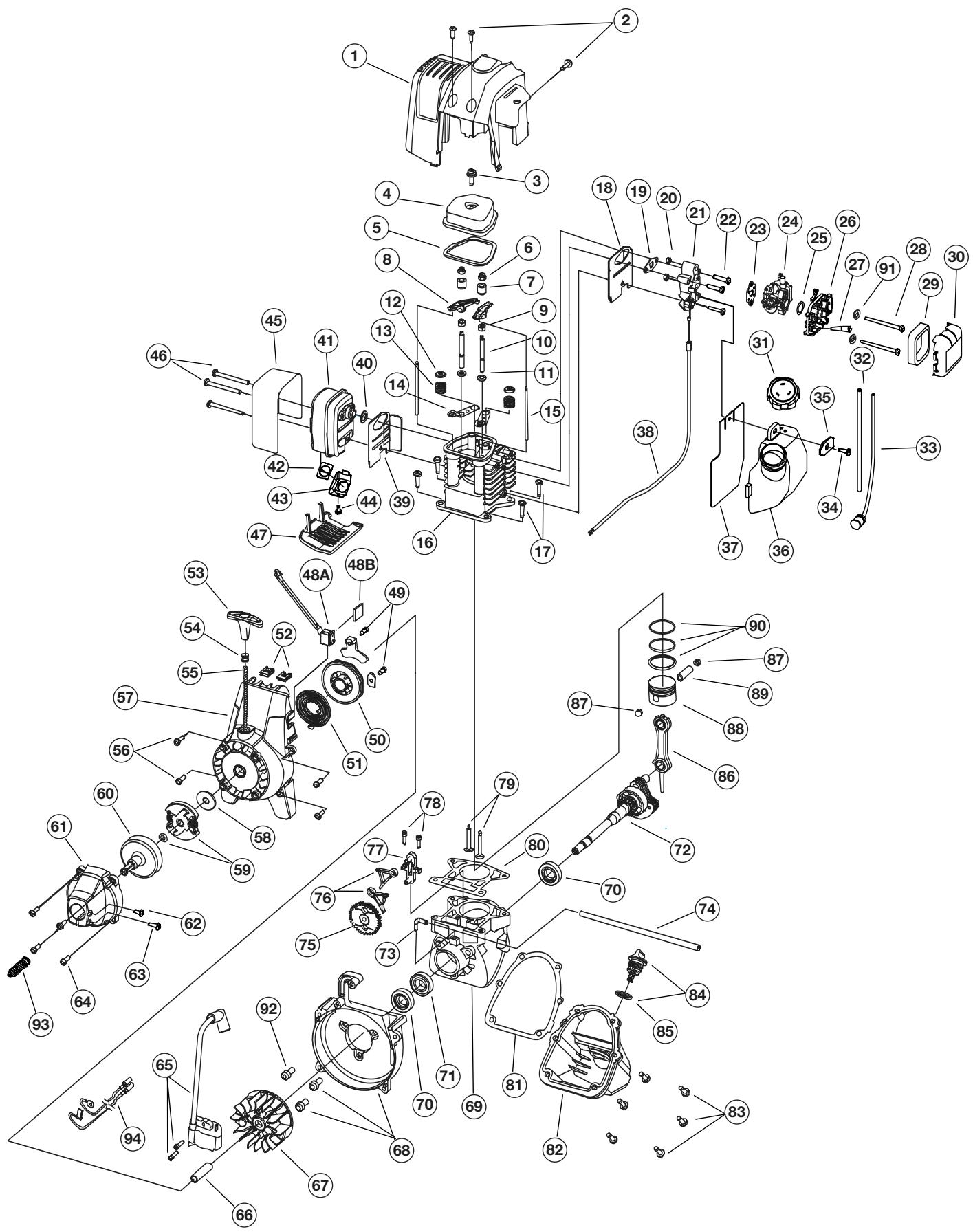

Item Part No. Description

1 753-04083 Engine Cover

2 791-182339 Engine Cover Screws

3 791-181025 Valve Cover Screw

4 791-182098 Valve Cover

5 791-182099 Valve Cover Gasket

6 791-182340 Rocker Adjustment Nut

7 791-182101 Rocker Arm Pivot

8 791-182100 Rocker Arm

9 791-181034 Hex Nut

10 791-182341 Rocker Arm Stud

11 791-181035 Washer

12 791-182103 Valve Spring Retainer

13 791-181038 Valve Spring

14 791-182102 Push Rod Guide

15 791-181033 Push Rod

16 791-182745 Cylinder Head

791-182344 Cylinder Screw

18 753-1226 Intake Baffle

791-182749 Carburetor Mount Gasket

20 791-181034 Nut

791-182347 Carburetor Mount (includes 20)

791-182348 Carburetor Mount Screw

23 791-182732 Carburetor Gasket

24 753-1225 Carburetor with Primer

25 791-181751 O-Ring, Carburetor

791-182350 Air Filter Assembly (includes 29 & 30)

27 791-182409 Washer

28 791-181750 Air Filter Mounting Screw

29 791-181757 Air Filter

30 791-182351 Air Filter Cover

31 791-182271 Fuel Cap

32 791-182352 Fuel Return Line

33 791-182353 Fuel Pick-Up Line with Filter

34 791-181080 Screw

35 791-182354 Washer

36 791-182355 Fuel Tank Assembly (includes 31-33)

37 791-182356 Fuel Tank Shield

38 753-1231 Throttle Cable

39 753-1232 Muffler Baffle

40 791-181048 Muffler Gasket

41 791-182359 Muffler (includes 40, 42-44)

42 791-180890 Spark Arrestor Screen

43 791-181045 Screen Cover

44 791-181046 Screw

45 753-1233 Muffler Shield

46 791-182361 Muffler Mounting Screw

47 753-04092 Muffler Cover

48A 791-182365 Switch with Wires (Used with Version A Grip)

48B 791-182537 Grommet (Used with Version B Grip)

Item Part No. Description

49 791-181247 Pulley Retainer Assembly

50 753-1199 Recoil Pulley

51 753-1236 Recoil Spring

52 791-182366 Nut Clip

53 791-181079 Pull Handle

54 791-611061 Rope Guide

55 791-613103 Rope

56 791-181020 Starter Housing Screw

57 753-04127 Starter Housing Assembly (includes 49-56)

58 791-182368 Clutch Washer

59 753-1238 Clutch with Spacer

60 791-153592 Clutch Drum

61 792-10501 Clutch Cover

62 791-145569 Anti-Rotation Screw

63 791-181345 Screw

64 791-181345 Clutch Cover Screw

65 791-182370 Ignition Module with Screws

66 791-181065 Spacer

67 791-181867 Flywheel

68 791-182371 Shroud Assembly with Screws (includes 93)

69 791-182376 Crankcase Assembly (includes 70-74)

70 791-610309 Oil Seal

71 791-182372 Bearing

72 791-182380 Crankshaft

73 791-182375 90^ Elbow

74 791-182379 Breather Hose

75 791-181015 Cam Gear

76 753-1242 Cam Follower

77 791-181013 Cam Bracket

78 791-181012 Cam Bracket Screw

79 791-181040 Valves, Intake and Exhaust

80 791-182374 Cylinder Gasket

81 791-181018 Oil Pan Gasket

82 791-182377 Oil Pan (includes 81 & 83)

83 791-181020 Oil Pan Screw

84 791-182378 Dipstick Assembly (includes 85)

85 791-182290 O-Ring

86 791-181009 Connecting Rod

87 791-181008 Wrist Pin Button

88 753-1243 Piston

89 791-181006 Wrist Pin

90 791-181005 Piston Ring Set

91 791-182409 Washer

92 791-181861 Screw

93 791-612468 Compression Spring

94 791-182365 Coil Wire Assembly

• 791-180852B Spark Plug

• 791-182744 Short Block Assembly (includes 3-17, 69-90)

• 791-182745 Cylinder Assembly (includes 9-11, 14, 16 &

80)

• 791-180142 Starter Pawl Repair Kit

• 791-683394 Carburetor Repair Kit

• Parts not shown

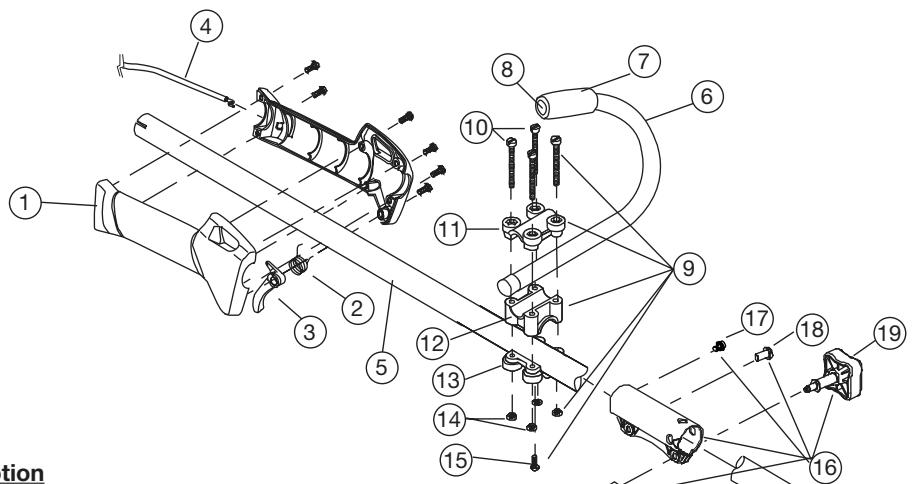

Item Part No. Description

1 791-182808 Throttle Housing and Trigger Assembly (includes 2 & 3)

2 791-BQ01604 Throttle Trigger Spring

3 791-182385 Throttle Trigger

4 791-182357 Throttle Cable Assembly

5 753-1247 Upper Drive Shaft Housing Assembly

6 791-180687 J-Handle Assembly (includes 7 & 8)

7 791-612831 Grip

8 791-612021 Tube Closure

9 791-683295 Handle Bracket Assembly (includes 10-15)

791-181811 Screw

11 791-181812 Upper Handle Clamp

791-181813 Middle Handle Clamp

791-181814 Lower Handle Clamp

791-181815 Nut

15 791-145569 Anti-Rotation Screw

791-182928 EZ-Link Coupler (includes 17-20)

17 791-182057 Screw

18 791-181617 Bolt

791-181618 Adjustment Knob (includes 20)

20 791-181886 Knob Retaining Nut

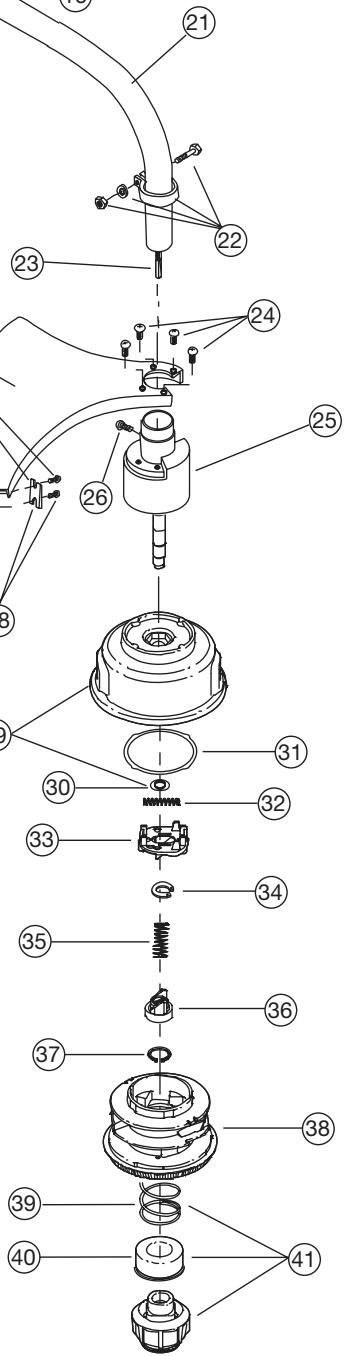

791-182387 Lower Drive Shaft Housing Assembly (includes 22-24)

791-153597 Lower Clamp Assembly

23 791-181852 Lower Flexible Drive Shaft

791-180531 Shield Mounting Screw

791-181857 Bushing Housing Assembly

26 791-145569 Anti-Rotation Screw

791-683274 Shield and Blade Assembly (includes 28)

28 791-682061 Blade Assembly

29 791-181457 Outer Spool and Eyelet Assembly (includes 30)

30 791-181458 Retainer

31 791-181561 Thrust Washer

32 791-181459 Small Spring

33 791-181461 Slider

34 791-181532 E-Clip

35 791-181531 Spring

36 791-181462 Plunger

37 791-181463 C-Clip

38 791-181464 Inner Reel

39 791-181465B Large Spring

40 791-181467 Foam Seal

41 791-181468 Bump Head Knob Assembly with Spring and Foam Seal (includes 39 & 40)

Optional Accessories

791-181472 Replacement Line, 0.080 Diameter (Eight - 10 ft lengths)

• 791-181460B Reel and Line Assembly
• 791-682075B Shoulder Strap Assembly

• 791-181786 Ryobi 4-Cycle Oil

• Items Not Shown
