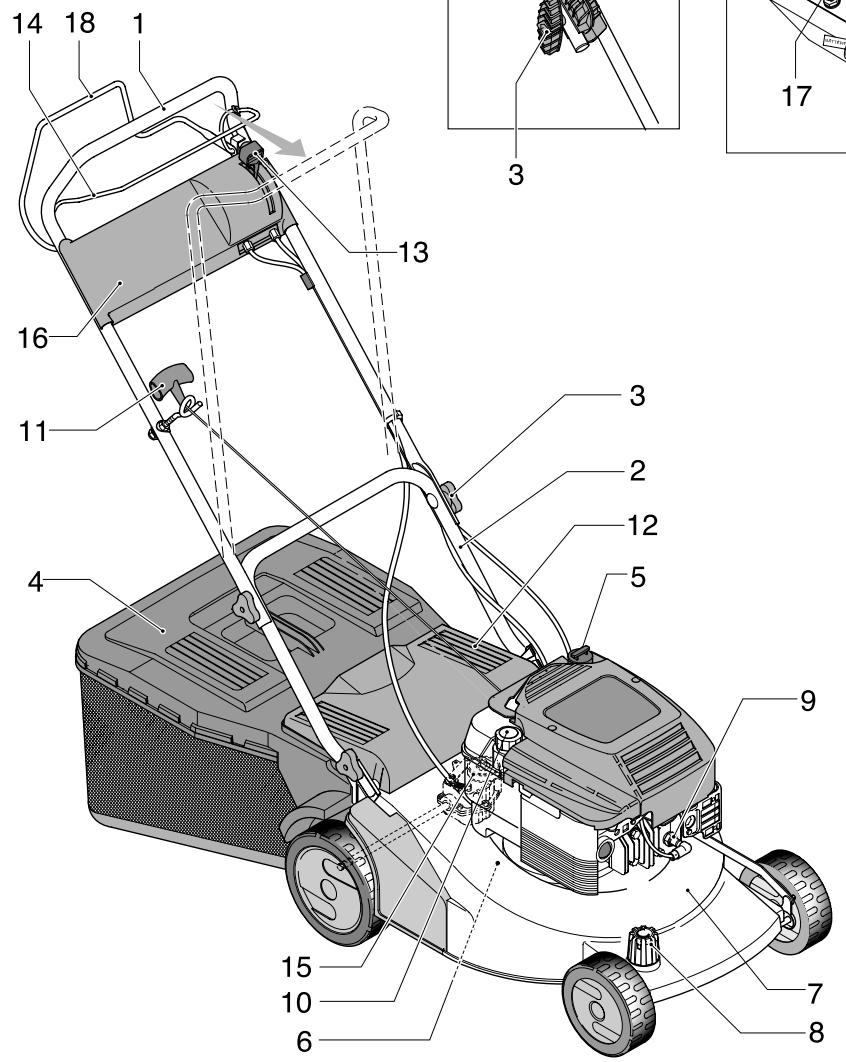

MODE D'EMPLOI GCV160 MCCULLOCH

Levier d'engagement de la lame Manette de la vitesse

Tondeuse automotrice / démarrage électrique

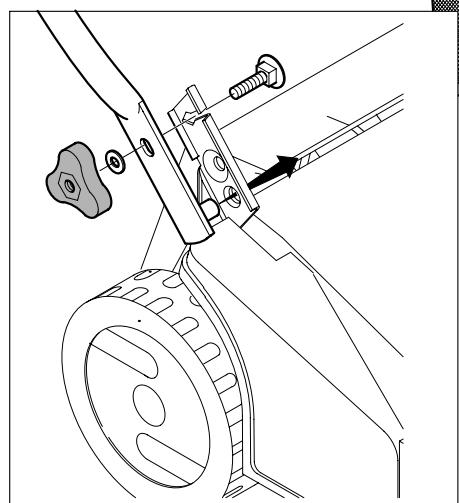

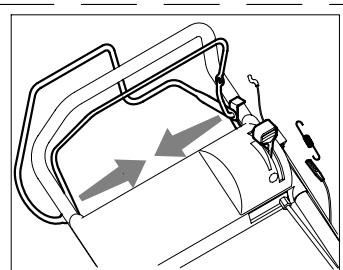

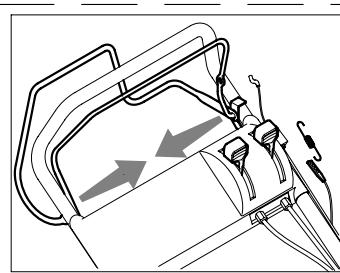

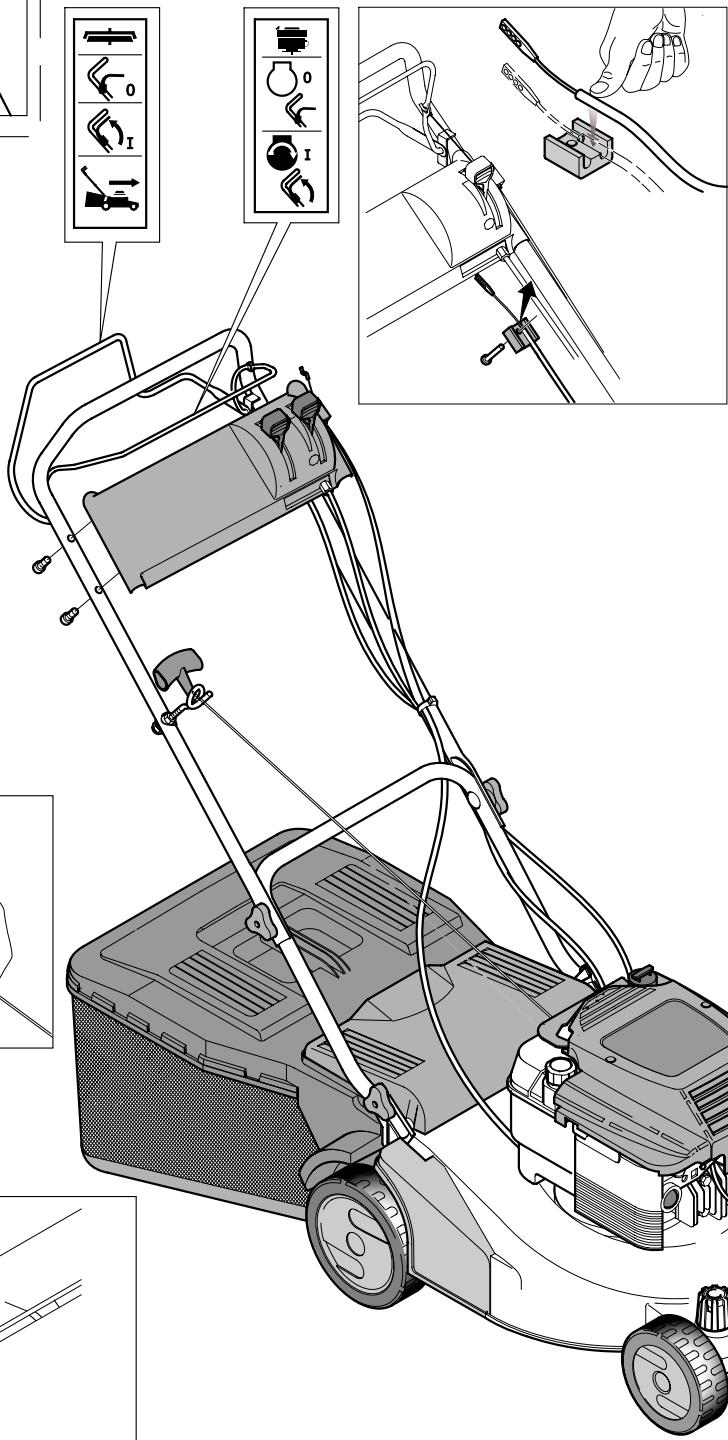

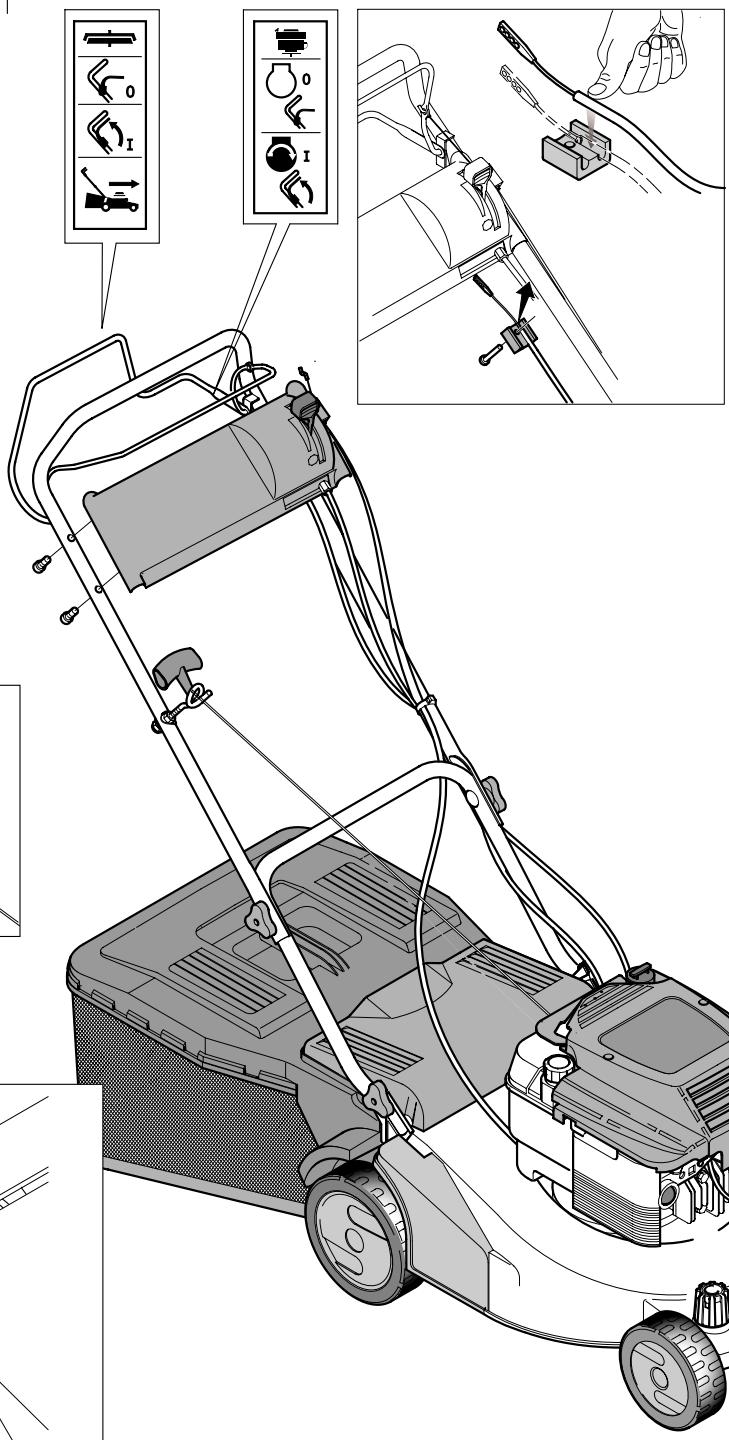

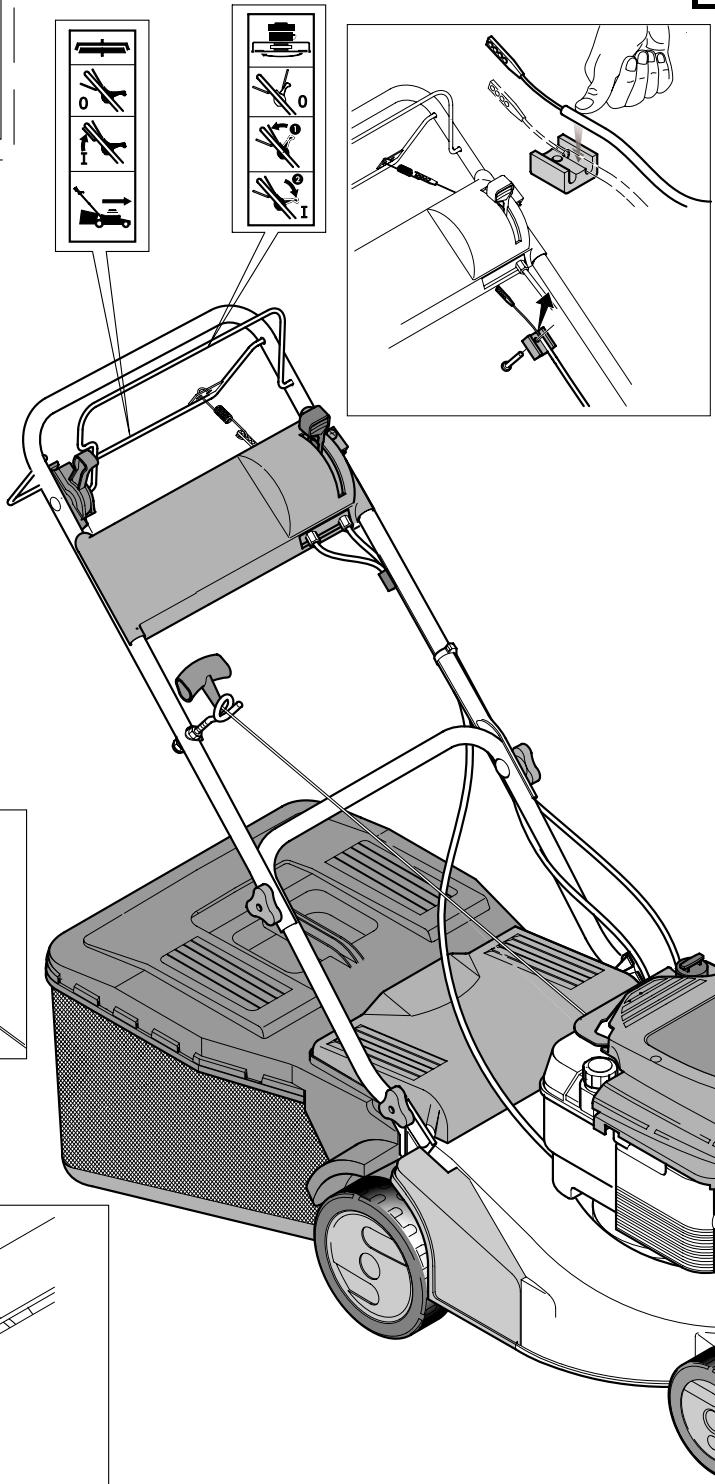

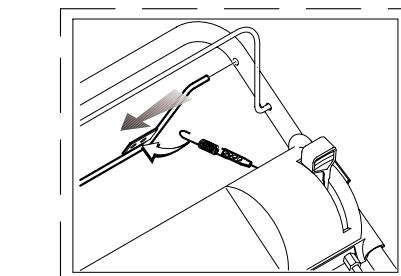

Enlever les extrémités des manches, brancher les câbles, comme indiqué, et replacer les extrémités des manches.

Tondeuse automotrice à 3 vitesses / démarrage électrique

Enlever les extrémités des manches, brancher les câbles, comme indiqué, et replacer les extrémités des manches. Tondeuse automotrice avec frein lame Enlever les extrémités des manches, brancher les câbles, comme indiqué, et replacer les extrémités des manches.

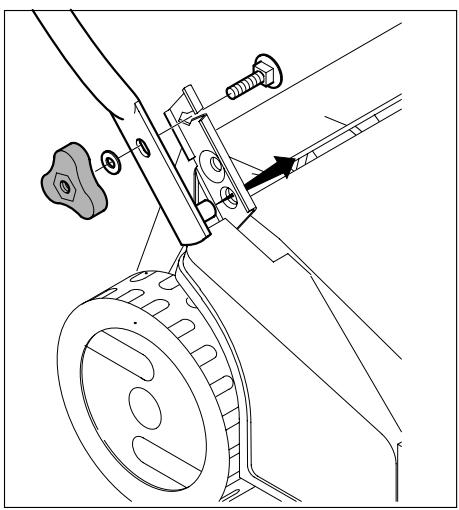

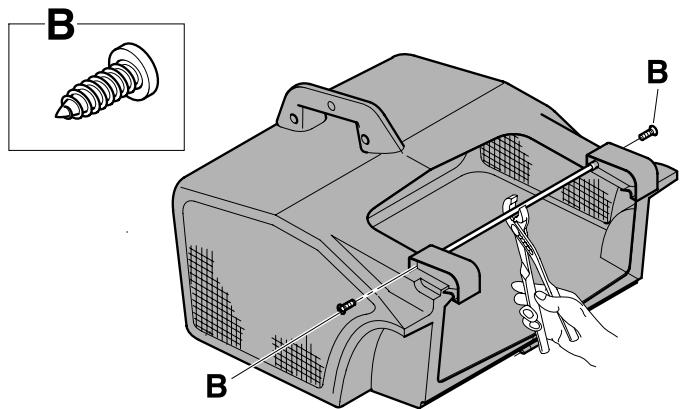

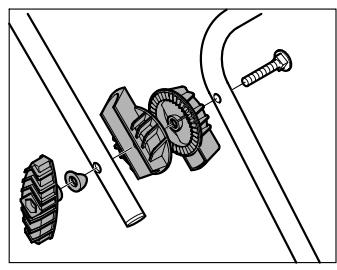

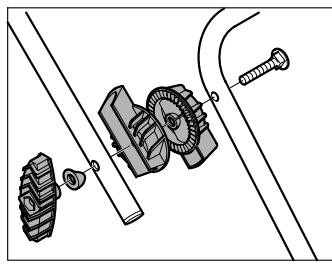

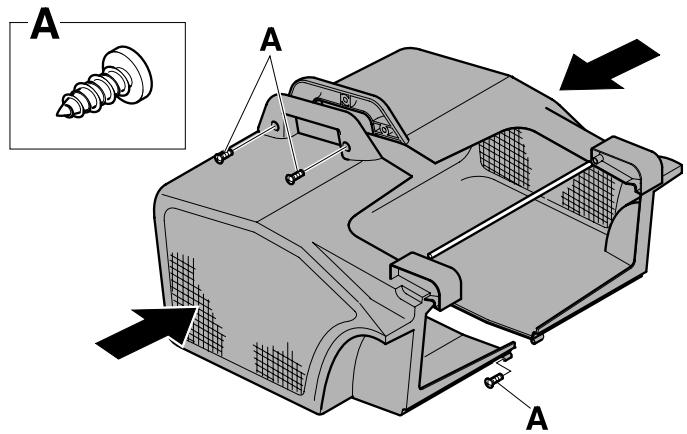

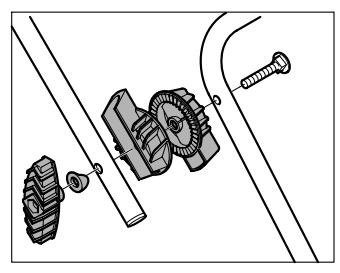

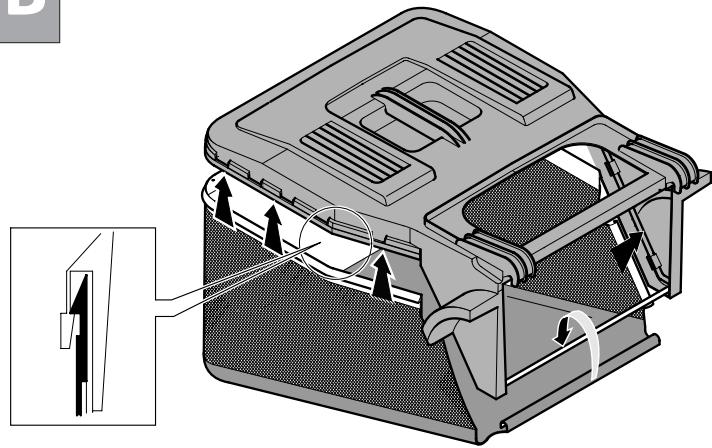

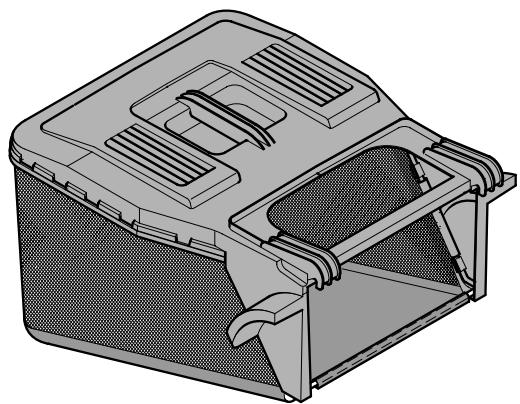

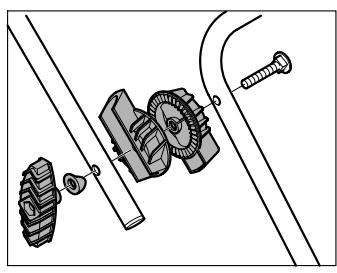

MONTAGE (début en page 55)

Tondeuse automotrice à 3 vitesses avec frein lame

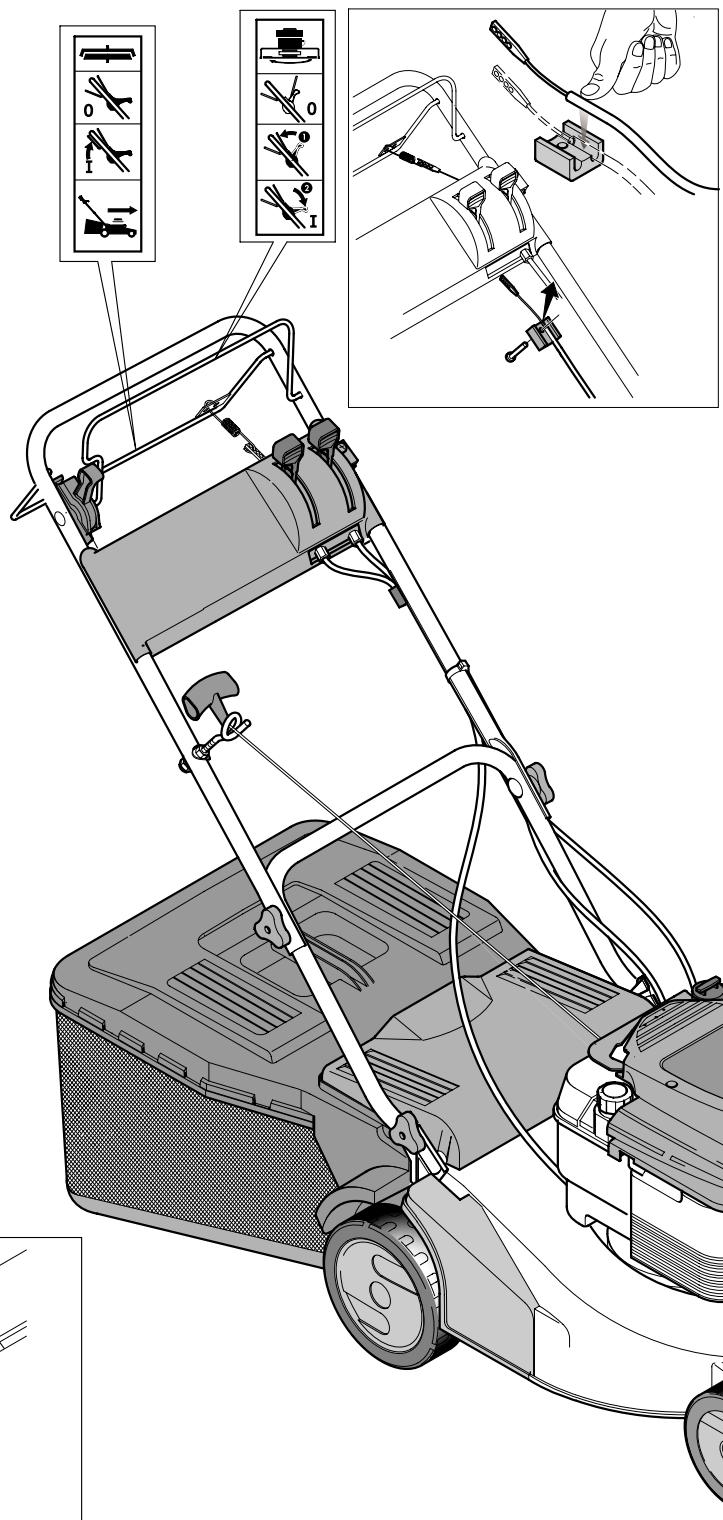

Enlever les extrémités des manches, brancher les câbles, comme indiqué, et replacer les extrémités des manches.

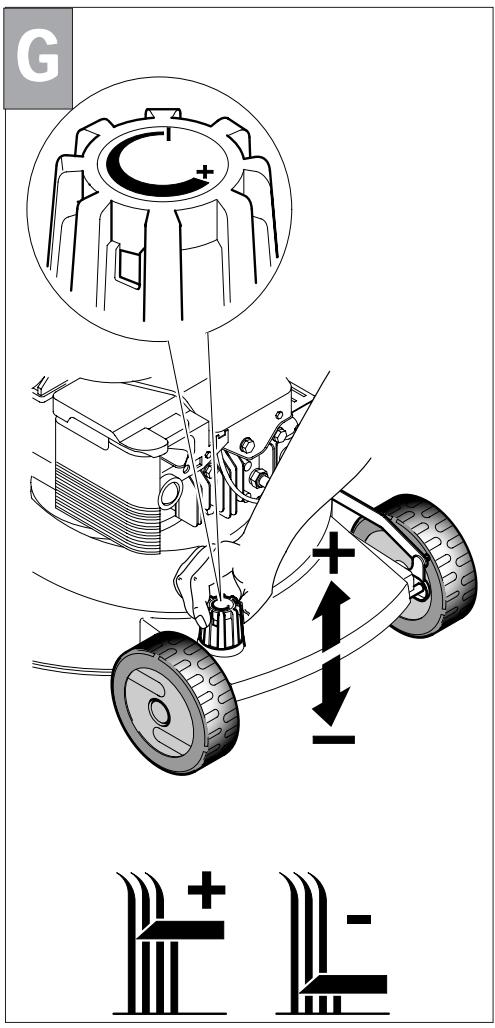

REGLAGE DE COUPE (début en page 56)

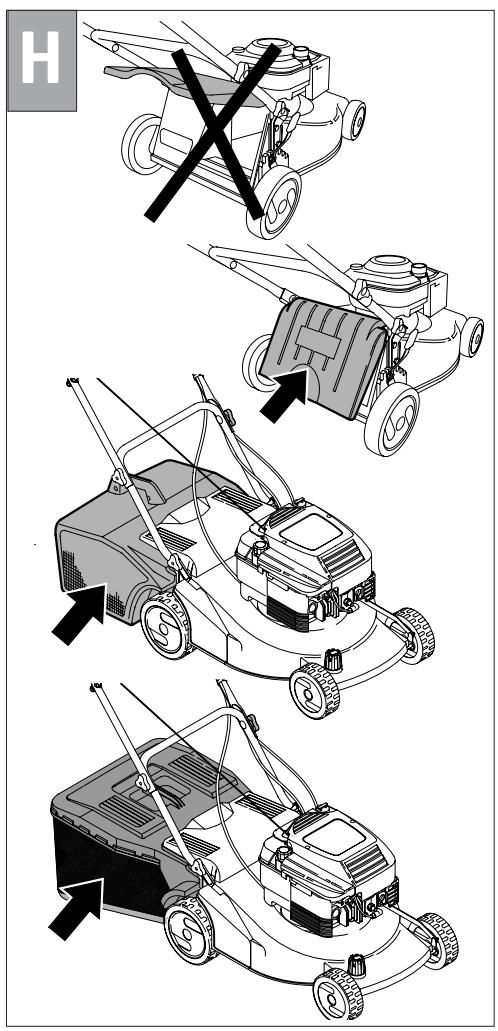

PRE-EQUPEMENT PROTECTIONS (début en page 56) l Effectuer toujours la tonte avec bac à herbe ou déflecteur installé. l Arrêter le moteur avant de retirer le bac ou régler la hauteur de coupe l Lorsque le moteur tourne, ne mettez jamais vos mains ou vos pieds sous le carter ou dans le tunnel d'éjection

I J K L M M N O Avant de commencer la coupe de l'herbe, il faut enlever du gazon les éventuels corps étrangers.

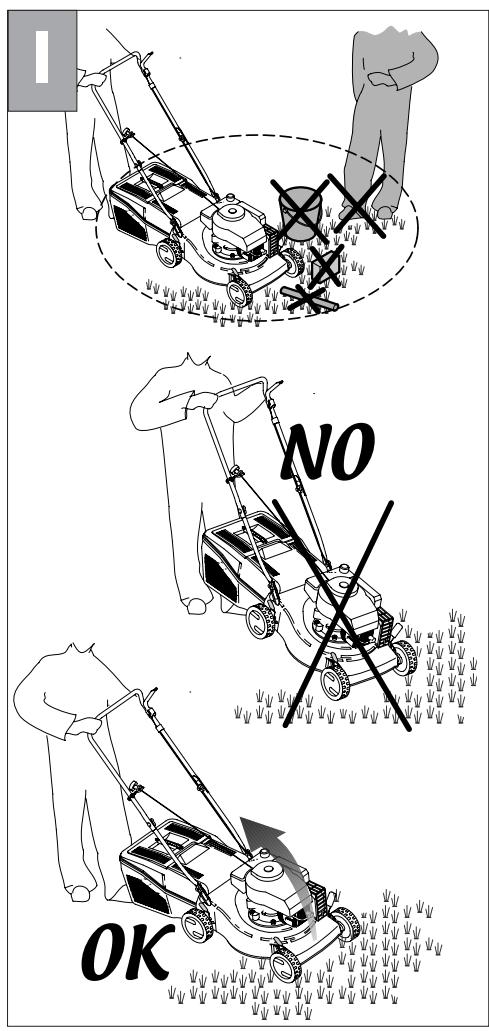

Lors de la mise en marche du moteur l'utilisateur ne doit pas soulever la tondeuse, toutfois si necessaire, il peut seulement l'incliner de sorte que la lame se trouve du coté opposé a l'utilisateur.

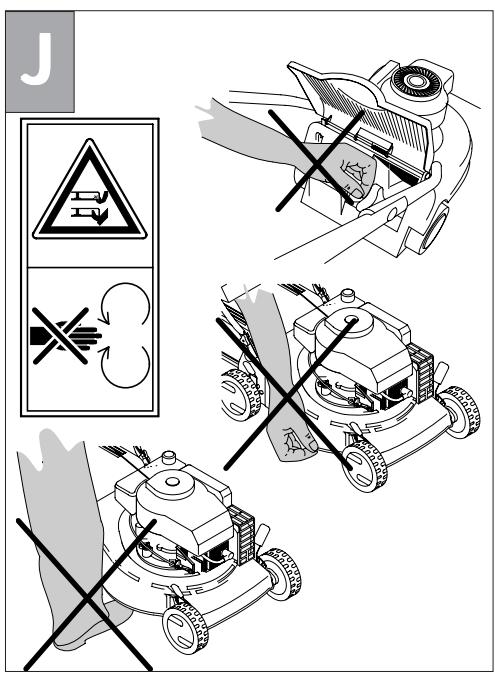

Lorsque le moteur tourne il faut absolument éviter de mettre le main ou le bout des pieds sous le bord du carter ou dans le tunnel d'ejection.

FONCTIONNEMENT (début en page 56)

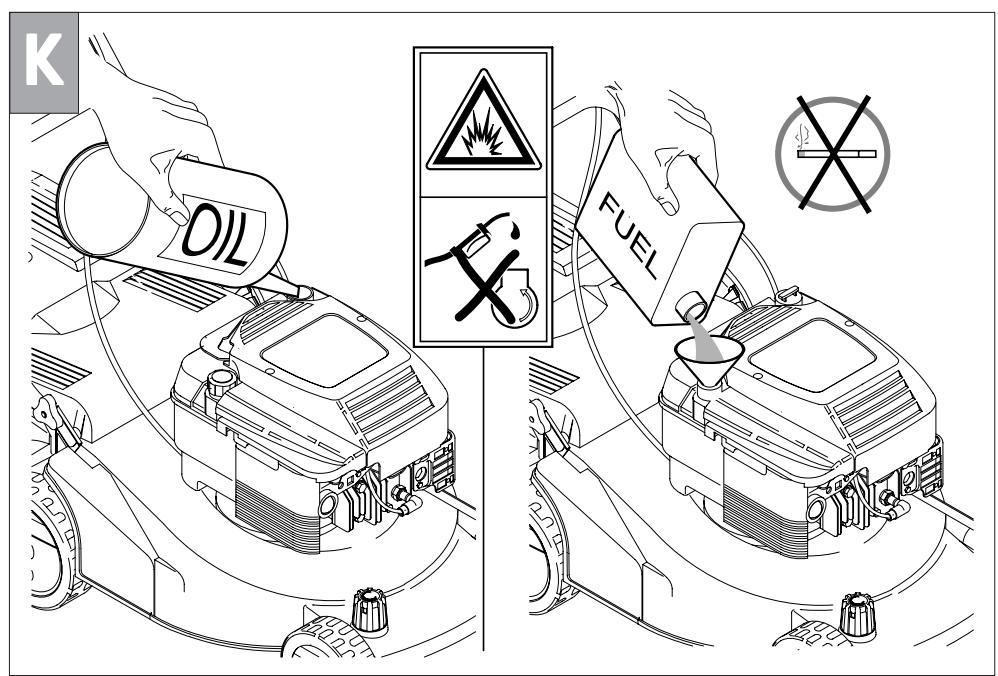

MISE AU POINT DU MOTEUR Pour celà, il est necessaire de consulter le livret d'instruction de la maison constructrice du moteur. ATTENTION : Avant l’utilisation, ajouter de l’huile au moteur ( 0.6 l).

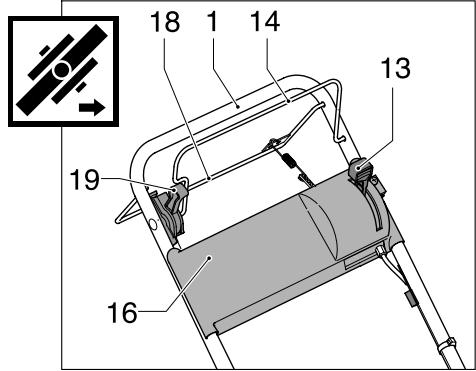

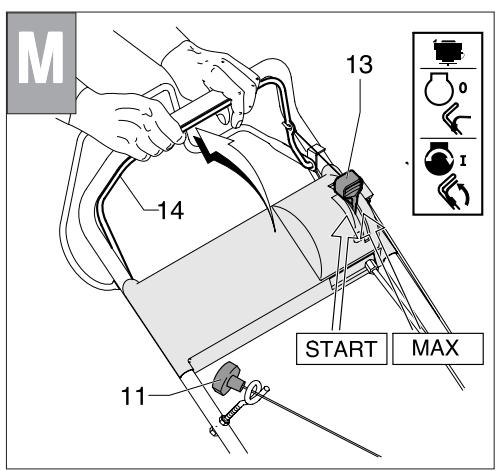

DÉMARRAGE DU MOTEUR Après avoir effectué les opérations de mise au point, procéder au démarrage du moteur de la manière suivante: a)Moteurs avec système "choke": en cas de moteur froid, positionner le levier d'accélérateur (13) sur START. b) Agir sur la poignée de frein (14) pour permettre le démarrage du moteur, tenir le levier serré contre la poignée en phase de démarrage et lors de l’utilisation de la machine – actionne le frein moteur. c) Moteurs avec système "primer": appuyer 3/4 fois sur la petite pompe d'enrichissement (36) située sur le carburateur; positionner le levier d'accélérateur (13) sur MAX. Pour tous renseignements complémentaires, voir la notice d'entretien du moteur.

(début en page 56) d) Mettre en marche le moteur:

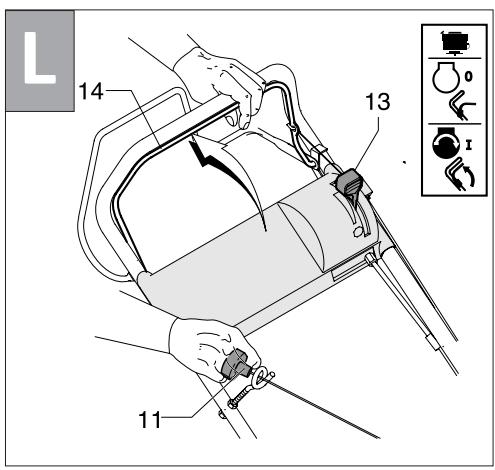

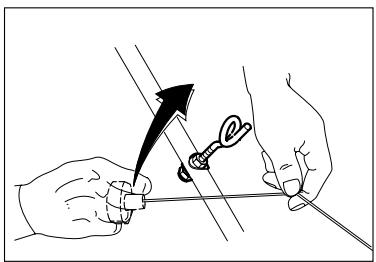

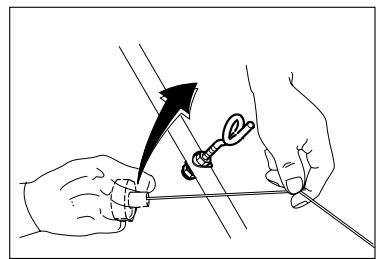

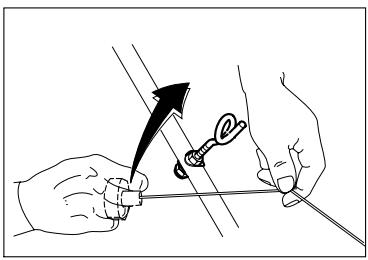

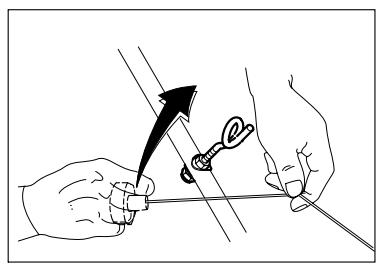

DÉMARRAGE MANUEL: (En tenant le levier d’arrêt du moteur (14)). lsaisir la poignée de démarrage (11) et tirer le lanceur sans effort, jusqu'à percevoir la résistance entraînée par la compression; relâcher la poignée, puis donner un coup sec.

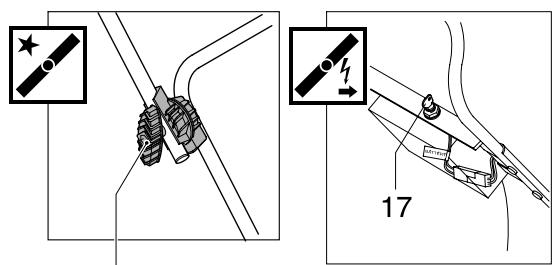

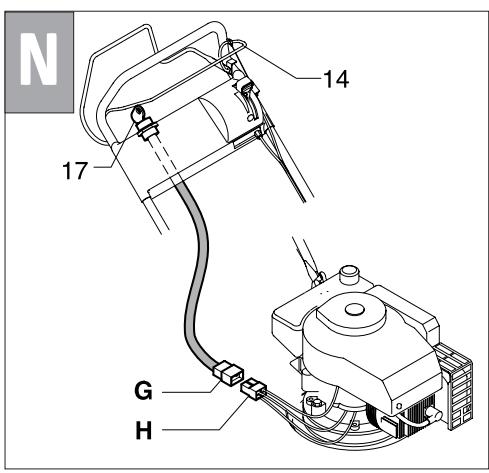

DÉMARRAGE ÉLECTRIQUE: (En tenant le levier d’arrêt du moteur (14)). lInfoncer la fiche (G) dans la prise (H) sur le moteur. Tourner la clé de contact (17).

ATTENTION: La lame est entraînée en rotation dès le démarrage du moteur.

Pendant le fonctionnement, maintenir appuyée la poignée (14). Dès qu'on la relâche, le moteur s'arrête.

TONTE Pour tondre le gazon, pousser manuellement la machine ou enclencher l'avancement automatique.

Exclusion avancement automatique: relâcher la poignée d'embrayage.

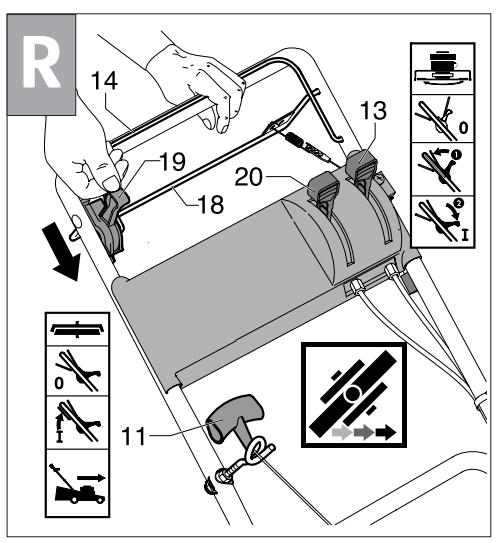

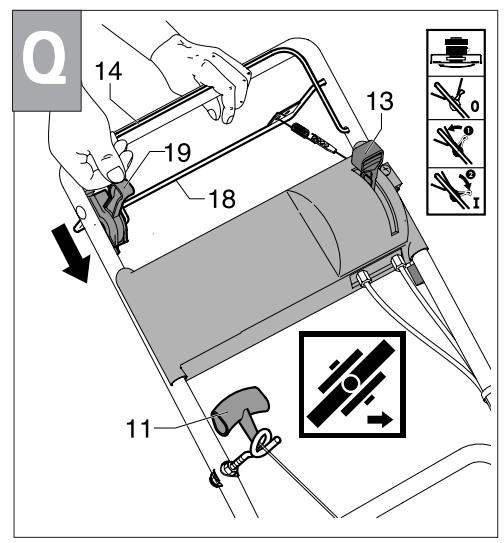

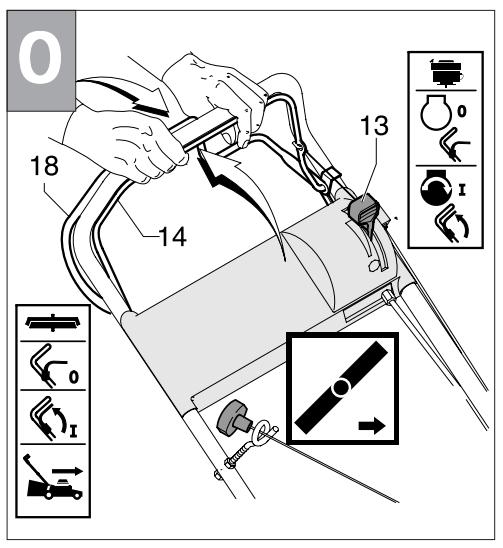

TONTE Avec moteur en fonction, tirer la manette (14) vers la poignée et la tenir pressée pour enclencher la lame; pousser en avant le levier d'engagement de la lame (19), maintenant la lame commence à tourner.

ATTENTION: Lorsqu'on laisse la manette (14) la lame s'arrête, tandis que le moteur continue à marcher. Pour tous renseignements complémentaires, voir la notice d'entretien du moteur.

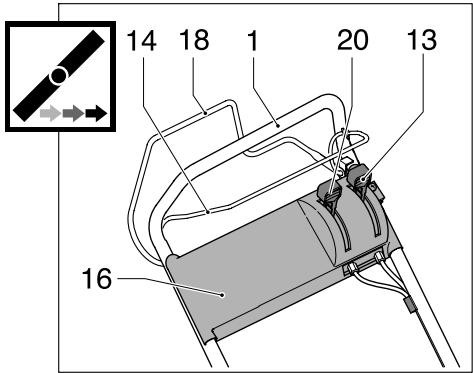

Avant de procéder à l'ntroduction de l'avancement automatique, sélectionner la vitesse d'avancement avec le levier de changement de vitesse (20).

S T Pour tondre le gazon, pousser manuellement la machine ou enclencher l'avancement automatique.

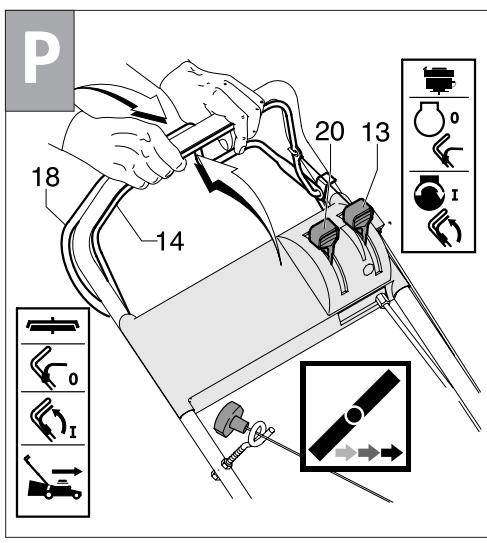

Enclenchement avancement automatique: soulever la poignée d'embrayage (18) et la maintenir appuyée. ATTENTION: ne procéder à l'enclenchement que lorsque le moteur est en marche. Exclusion avancement automatique: relâcher la poignée d'embrayage.

Changer de vitesse avec l’embrayage relâché. Trois vitesses sont disponibles.

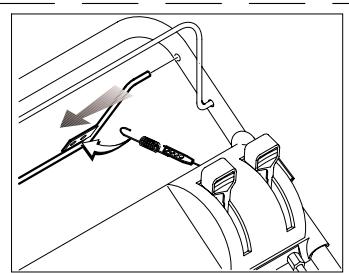

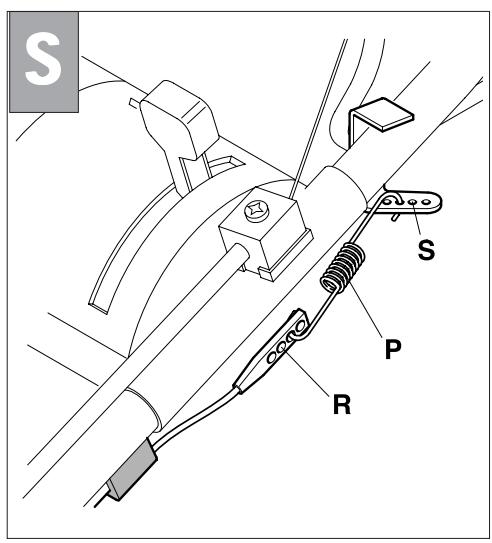

1°~ 0,6 m/s (début en page 57) Avertissement: si, tout en appuyant sur la poignée d'embrayage, l'avancement ne s'enclenche pas, il faut régler le câble d'embrayage en introduisant le ressort (P) dans un des orifices de la plaque (R) ou dans l'orifice "S" .

GROUPE D'AVANCEMENT AUTOMATIQUE (début en page 57)

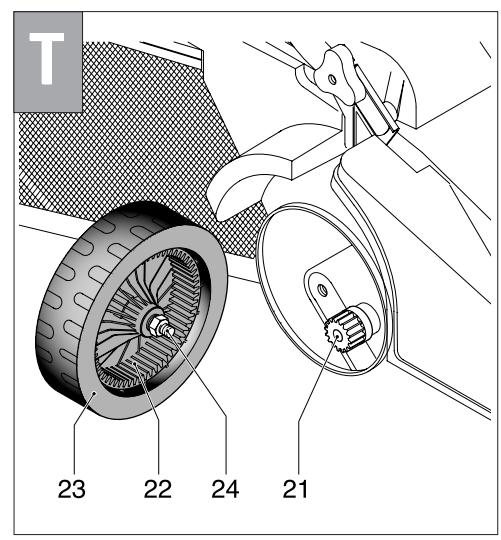

Contrôler périodiquement le groupe d'avancement automatique et veiller à son nettoyage. Plus particulièrement, veiller à ce que le pignon (21) et l'engrenage (22) soient parfaitement nettoyés. Pour ce faire, il faut enlever la roue (23) en desserrant la vis (24).

Consignes générales a)Les moins de 16 ans et les personnes qui n'ont pas lu le mode d'emploi ne doivent pas utiliser la machine. b)L'opérateur est responsable vis-à-vis des tiers dans la zone de travail. Eloigner les enfants et les animaux domestiques lorsque la machine est en marche. c)Cette machine ne peut être utilisée que pour tondre du gazon naturel. Il est défendu de l'utiliser pour d'autres raisons (par exemple, pour aplanir le terrain en cas de présence de terriers de taupes ou de fourmilières). d)Travailler uniquement dans des conditions adéquates de visibilité. e)Avant de procéder à la tonte du gazon, éliminer tout corps étranger sur le terrain. Pendant la tonte, veiller à éliminer d'éventuels corps étrangers résiduels.

Préparation / Fonctionnement a)Pendant le fauchage, porter des chaussures robustes et un pantalon. b)Avant de procéder au fauchage, veiller à ce que les lames et les couteaux tranchants soient fixés correctement. En cas d'aiguisage des lames tranchantes, traiter de manière uniforme les deux côtés pour éviter tout déséquilibre.

En cas de détérioration importante d'une lame, il y a lieu de la remplacer. c)Couper le moteur, enlever le cache de la bougie et attendre l'arrêt complet de la lame avant de: l enlever les dispositifs de protection; l transporter, soulever ou déplacer la machine; l effectuer des opérations d'entretien, de nettoyage ou intervenir de toute manière sur la lame; lrégler la hauteur de coupe et laisser la machine sans surveillance. Après avoir coupé le moteur, la lame continue à tourner pendant quelques secondes. d)Attention! Le carburant est hautement inflammable. l Conserver le carburant dans des bidons spécialement prévus à cet effet. lProcéder au remplissage du réservoir de carburant en plein air. Ne pas fumer pendant cette opération.

lFaire le plein avant de démarrer le moteur. Ne jamais ouvrir le bouchon du réservoir ni faire l'appoint de carburant lorsque le moteur est en marche ou qu'il est encore chaud. lEn cas de fuites de carburant, ne jamais essayer de démarrer le moteur. Déplacer la machine loin de la zone concernée par la fuite et éviter toute source inflammable tant que les vapeurs d'essence ne se sont pas dissipées. lSerrer à nouveau le bouchon du réservoir. e)Ne jamais utiliser des machines équipées de moteurs à explosion dans les lieux clos, au risque d'intoxication. f)Lors de la tonte du gazon, ne jamais courir, mais toujours marcher. g)Prêtez un maximum d'attention lorsque vous faites demitour ou que vous tirez votre tondeuse vers vous-mêmes. h)En cas d'opérations de fauchage sur des pentes, il faut prendre des précautions particulières: l porter des chaussures antidérapantes; l prêter un maximum d'attention à son propre chemin; l se déplacer transversalement par rapport à la pente, jamais en remontant ni en descendent; lprêter un maximum d'attention lorsqu'on fait demi-tour; lne pas parcourir des pentes excessivement raides. i)Ne jamais utiliser la tondeuse avec des tabliers ou des protections défectueux ou lorsque les dispositifs de sécurité (par exemple, les déviateurs ou le bac à herbe) ne sont pas correctement installés. j)Un emploi abusif du bac à herbe entraîne des risques liés à la présence d'une lame en rotation et à la possibilité de projection de débris. k)Pour des raisons de sécurité, le moteur ne doit jamais dépasser le nombre de tours indiqué sur la plaquette. l) Démarrer le moteur avec prudence et en respectant les instructions. Dès que le moteur est en marche, il faut absolument empêcher à qui que ce soit de s'approcher avec les mains ou les pieds sous le bord du carter ou dans l'orifice d'échappement. m)Lors du démarrage du moteur, l'opérateur ne doit jamais

Avec la machine à l’arrêt et éteinte :

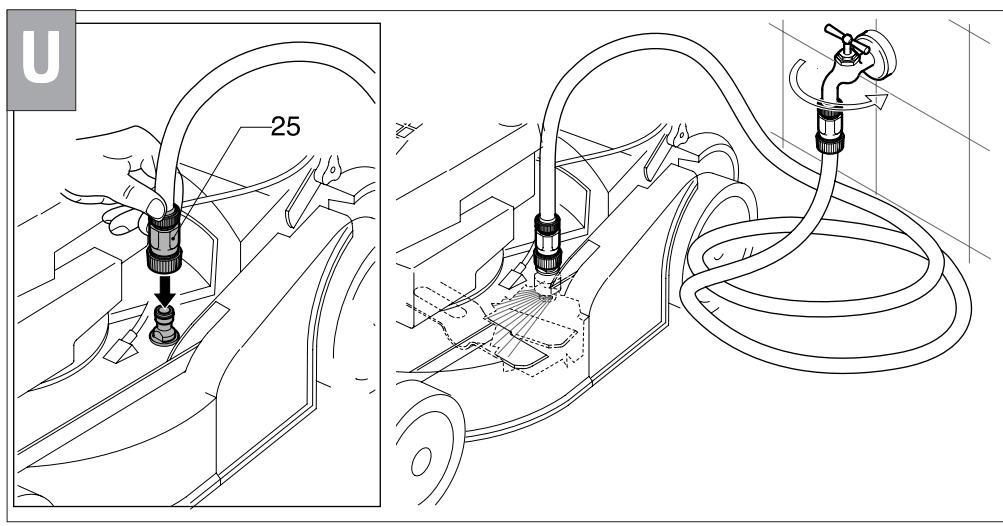

-Déconnecter le raccord (25) sur la coque au robinet alimentation eau. Ouvrir le robinet. -Mettre en marche le moteur (lame en rotation), en le laissant fonctionner quelques minutes. -Lorsque le nettoyage est terminé, éteindre le moteur, fermer le robinet, détacher la came du raccord coque.

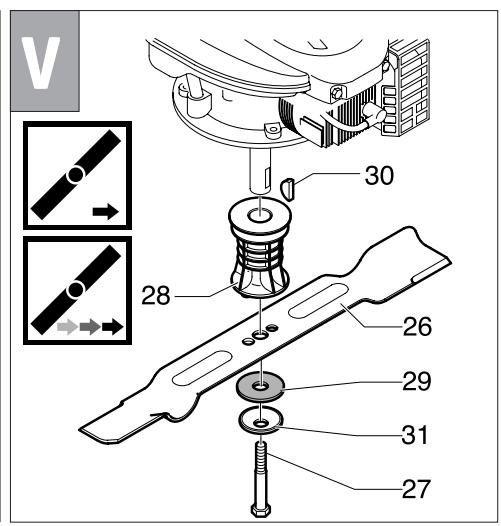

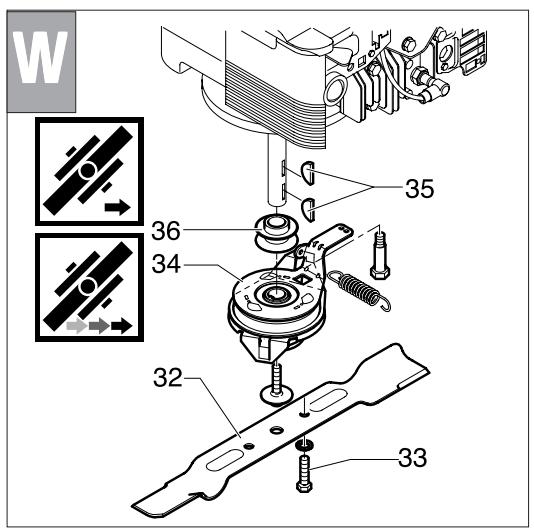

LAME (début en page 57) lPour démonter la lame (26) dévisser le boulon (27). lContrôler le support porte-lame (28), la rondelle friction (29), la clavette (30) et les rondelles (31) si elles sont usées ou endommagées doiven être remplacé. lPendant le montage s'assurer que le clavette (30) est bien à sa place sur l'arbre-moteur et que le côte tranchant de la lame soit dans le sens de rotation du moteur. La vis de lame (27) doit être bloquée avec une couple de serrage de 5,34 Kgm (52,4 Nm).

Lors de chaque tentative de démarrage, ne pas insister au-delà de 5 secondes.

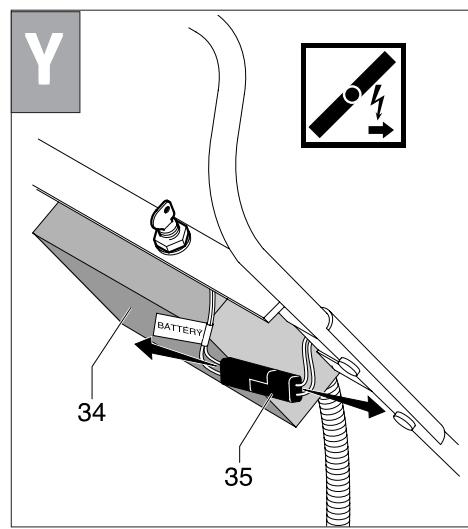

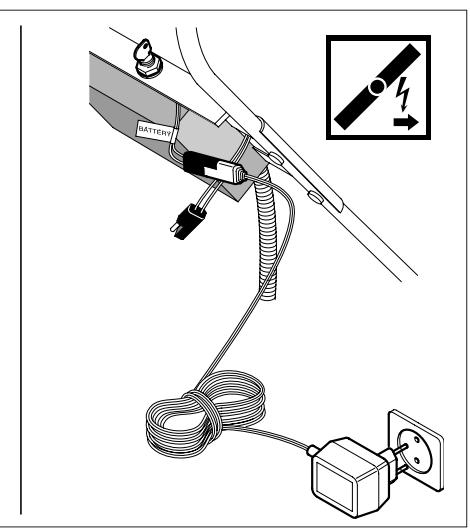

MAINTENANCE DE LA BATTERIE ATTENTION Pour un bon entretien de la batterie (34), surtout en cas de longues périodes d’arrêt, et pour la recharger, il n’est pas nécessaire que vous la sortiez de sa protection mais vous devez toutefois suivre les règles suivantes :

1) Coupez le contact (35). 2) Placez la batterie dans un endroit protégé, à l’abri de l’humidité et de la chaleur. 3) Rechargez la batterie avant de l’utiliser, à température ambiante pendant 24-36 heures 4) Rétablissez le contact (35) avant la mise en service .

ELIMINATION DE LA BATTERIE Les batteries portant le symbole "conteneur poubelle effacé" et l’indication du symbole chimique Pb (=batterie au plomb) ne doivent absolument pas être jetées dans les poubelles domestiques.

En conformité de la loi, l’utilisateur doit obligatoirement transporter les batteries usées dans des centres spéciaux de retraitement des déchets, ou bien les remettre aux revendeurs qui se chargeront de son évacuation.
