MODE D'EMPLOI ELECTRAMAC 1640 MCCULLOCH

FR La Maison se réserve la possibilité de changer des caractéristiques et des données de ce manuel à n'importe quel moment et sans préavis.

GR Ayu npoyapauacot uveyo 8c Baeliuaand Tpoivovtu, To yepoataio t Etnpuiaocetai Tou kaiauaipoc ta TPOTIOIOIIE TyeVKEE AETTOPEeCTo TUVApepvtoATo EYxepilio auto xupic TPOyoueUeEIOOtonoi.

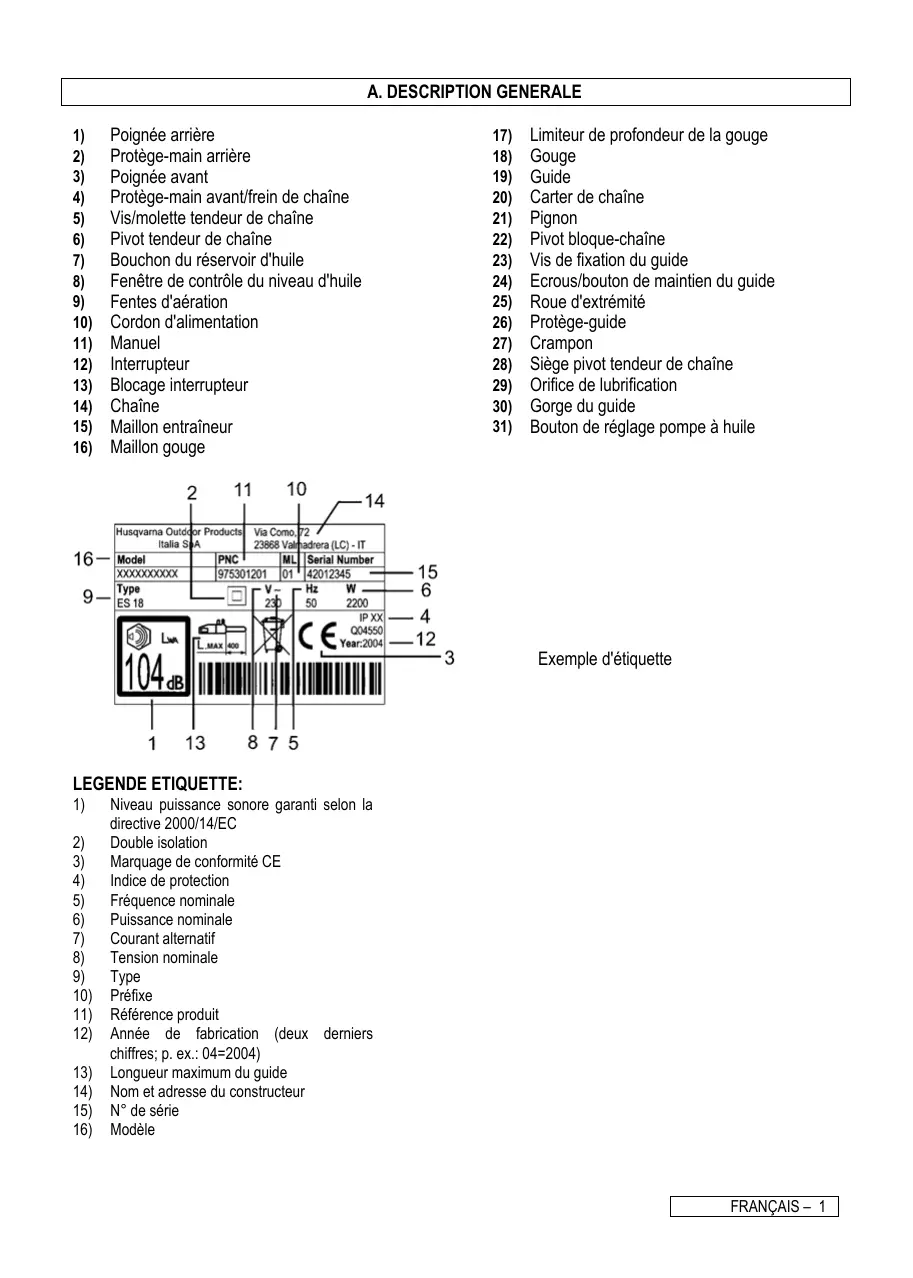

1) Poignée arrête 2) Protège-main arrête 3) Poignée avant 4) Protège-main avant/frein de chaîne 5) Vis/molette tendeur de chaîne 6) Pivot tendeur de chaîne 7) Bouchon du réservoir d'huile 8) Fenêtre de contrôle du niveau d'huile 9) Fentes d'aération 10) Cordon d'alimentation 11) Manuel 12) Interrupteur 13) Blocage interrupteur 14) Chaîne 15) Maillon entraîneur 16) Maillon gouge

17) Limiteur de profondeur de la gouge 18) Gouge 19) Guide 20) Carter de chaîne 21) Pignon 22) Pivot bloque-chaine 23) Vis de fixation du guide 24) Écrous/bouton de maintien du guide 25) Roue extrémité 26) Protège-guide 27) Crampon 28) Siège pivot tendeur de chaîne 29) Orifice de lubrification 30) Gorge du guide 31) Bouton de réglage pompe à huile

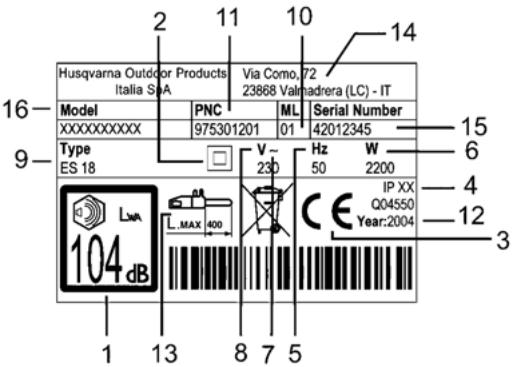

Exemple d'étiquette

LEGENDE ETIQUEtte:

1) Niveau de puissance sonore garanti selon la directive 2000/14/EC 2) Double isolation 3) Marquage de conformité CE 4) Indice de protection 5) Fréquence nominale 6) Puissance nominale 7) Courant alternatif 8) Tension nominale 9) Type 10) Préfixe 11) Récurrence produit 12) Année de fabrication (deux derniers chiffres; p. ex.: 04=2004) 13) Longueur maximum du guide 14) Nom et adresse du constructeur 15) N° de série 16) Modèle

Symboles utilises

Attention

Lire attentivement le manuel

Bottes de travail

Pantalons longs et anti-coupe

Casque, protège-oreilles et lunettes de protection ou visière

Gants anti-coupe

Frein déactivé, activé

Débrancher la fiche si le cordon est endommagé

Direction de la gouge

Ne pas jeter! Remettre aux opérateurs de recyclage.

Tenir tous à deux mains

Risque d'effet de rebond

Ne pas exposer à la pluie ou à l'humidité

Huile chaîne

Arrêter la machine

Utilisation du manuel. Toute personne utilisant la machine doit avoir lu le présent manuel dans son intégralité et avec la plus grande attention (et, si possible, avoir assisté à une démonstration pratique d'utilisation de la machine), afin de connaître parfaitement les opérations d'utilisation décrites et les différentes techniques de coupe possibles. En cas de cession ou de prêt de la machine, veuillez joindre ce manuel à la machine.

Rappelez-vous que TOUTES les parties du manuel sont importantes afin d’éviter des accidents à

l'opérateur ou des dommages à la machine et que le respect des procédures décrites n'élimine pas complètement les risques d'accident, mais en diminue seulement la probabilité ou l'ampleur des dommages.

Structure du manuel : la section B est subdivisée en plusieurs parties qui peuvent être rappelées dans le reste du manuel avec le symbole "ATTENTION" suivi des numéros de la partie correspondante, afin de concentrer l'attention du lecteur sur les procédures de sécurité principales liées à une situation donnée ; les parties montrées dans "A - DESCRIPTION

GENERALE" sont indiquée en italiques dans le texte afin deieux les repérer.

Avant l'utilisation. Les personnes qui n'ont pas pris connaissance des générales instructions, qui ne sont pas dans de bonnes conditions physiques ou mentales, qui ne sont pas suffisamment formées, ainsi que les enfants, ne doivent pas utiliser cette machine (des règlements locaux peuvent parfois même limiter l'âge des opérateurs et l'utilisation de la machine). Si vous êtes inexpérimenté, suivez une période d'apprentissage et travaillez uniquement sur le chevalet. L'utilisateur est responsable des éventuels accidents causés envers des tiers et des dommages causés à leurs biens, ainsi que des dangers auxquels ils sont exposés. N'utilisez jamais cette machine pour des fins autres que celles décrites dans ce manuel et utilisez uniquement les types de barres et de chaînes indiqués. La machine ne doit jamais être utilisée en cas de fatigue, d'indisposition physique ou sous l'effet de substances qui provoquent des altérations physiques ou mentales (médicaments, alcool, drogues, etc.). Assurez-vous de bien savoir arrêter le moteur et la chaîne en cas de besoin. Soyez toujours vigilants dans votre travail et respectez les règles du bon sens.

1. Contrôles. Vérifiez attentivement la machine avant chaque utilisation, en cas de cho îne soient installés correctement. Si l'une des conditions susmentionnées n'est pas complie, N'UTILISEZ PAS la machine.
2. ls. Toutes les autres parties de la machine devront être remplacées, le cas échéant, uniquement auprès d'un Centre d'Assistance Agréé. N'utilisez JAMAIS une machine incomplète, défectueuse, modifiée ou réparée par une tierce personne au lieu d'un Centre d'Assistance Agréé. Les risques liés à l'utilisation augmentent

considérablement si les opérations de maintenance sont effectuées à intervalles irréguliers, de façon non professionnelle ou en utilisant des accessoires/pièces de rechange non originales; dans ce cas, le constructeur ne saurait assumer aucune responsabilité pour les dommages causés aux personnes ou aux choses. En cas de doutes, veuillez contacter un Centre d'Assistance Agréé.

1. Maintenance en toute sécurité. Toutes les opérations de maintenance, montage, démontage et huilage de la chaîne doivent être effectuées lorsque la machine est posée de façon stable sur une surface horizontale
2. Vêtements. Durant le travail avec la machine, portez toujours les équipements de protection individuelle homologués suivants ir les cheveux au-dessus des épaules (s'ils sont plus longs), un masque anti-poussière. NE portez JAMAIS des pantalons courts, des vêtements ouverts, des vêtements amples ou des bijoux qui pourraient s'accrocher dans les parties en mouvement de la machine. Ne portez pas de sandales et ne travaillez pas pieds nus.
3. ts blancs" (maladie de Raynaud), le syndrome du tunnel carpien ou d'autres pathologies encore. Cela peut également réduire la sensibilité des mains à désigner les différences de température et causer un engourdissement général. Vous êtes prié de contrôler attentivement les conditions de vos mains et doigts si vous utilisez la machine de façon continue ou régulière. Si l'un de ces symptômes se manifeste, consultez immédiatement un médecin.
4. Précautions pour la santé - Agents chimiques. É

7. Précautions pour la santé - courant électrique.

Branchez-vous uniquement à des rallonges/fiches/secteurs homologues, conformes aux normes et installés selon les normes en vigueur. Assurez-vous que le secteur auquel vous est connecté soit équipé d'un dispositif de courant résiduel (RCD) avec un courant d'ouverture non supérieur à 30mA. Assurez-vous que les câbles, les fiches, les prises de courant et le dispositif de courant résiduel soient en bon état, représentent les caractéristiques requises, soient montés ou accrochés correctement et propres. Ne débranchez pas la machine du secteur en tirant sur le cordon d'alimentation. N'utilisez pas et ne déposez pas la machine et la rallonge dans des endroits humides. Si le cordon d'alimentation est endommagé, débranchez-le immédiatement de la fiche en faisant attention à ne pas toucher les fils métalliques exposés. Lors de l'utilisation de la machine, il est indispensable d'éviter tout contact avec des corps mis à la terre (p. ex. : tubes, câbles, paratonnerres, etc.). Dans les ambiances d'extérieur, utilisez uniquement des câbles de rallonge homologues prévus pour un usage en extérieur. Évitez de faire des nœuds sur les câbles électriques et utilisez la rallonge uniquement déroulée.

1. Évitez donc de les toucher tant qu'elles sont encore chaudes.
2. Précautions pour la santé - Parties tranchantes ou en mouvement. Touchez la chaî âché l'interrupteur, la chaîne peut continuer à tourner pour un certain laps de temps.
3. Zone de travail. Examinez attentivement la zone de travail et notez tous les dangers potentiels: routes, sentiers, câbles électriques, arbres dangereux, etc. Faites très attention lorsque vous travaill âbles, objets métalliques, boîtes, bouteilles et tous les autres corps étrangers événtuels. Prenez également en compte les dangers événtuels qui pourraient ne pas être perçus à cause du bruit émis par la machine. Assurez-vous qu'il y ait quelqu'un à

proximité situé à distance d'ouïe de sécurité au cas où un accident évènementiel se produit. Si vous travailliez dans des zones isolées, gardez toujours près de vous une valise de secours d'urgence et ayez la prévoyance d'informer quelqu'un au préalable de votre emplacement.

11. Travail

Ne commencez pas à couper avant : d'avoir enlevé le protège-guide ; qu'une quantité suffisante d'huile ait atteint la chaîne ; d'avoir planifié votre dégagement de secours (en cas d'abattage).

Évitez : de faire usage de la machine pour déplacer des branches ou des racines ; d'utiliser la machine s'il y a le risque que la chaîne touche le sol, des protections électriques ou du bois empilé ; de scier les branches très petites ou les broussailles (elles pourraient se casser ou être projetées et faire courir de graves risques aux personnes) ; de couper des arbres si vous n'avez pas suffisamment d'expérience ou si vous n'êtes pas bien équipés (cordes, crochets, etc.) ; de commencer le travail avec le guide introduit dans une coupe ou une entaille déjà faite ; d'utiliser la machine en étant sur une échelle ou toute autre structure instable ; d'utiliser la machine dans des conditions climatiques extrêmes, de temps défavorables, de visibilité réduite et d'éclairage insuffisant (températures très basses, climat très chaud et humide, brouillard, pluie, vent, nuit, etc.) ; de travailler les brancs tendus : vous devez toujours être dans les meilleures conditions possibles pour réagir à un imprévu eventuel ; de laisser la machine sans surveillance ; de laisser quelqu'un toucher le cordon d'alimentation, la rallonge ou la machine ; de forcer la machine durant la coupe (vous risqueriez d'endommager le moteur ou de perdre le contrôle de la machine) ; d'immobiliser l'interrupteur ou le blocage interrupteur avec un ruban adhésif ou d'autres matériaux.

Rappelez-vous : de couper uniquement du bois (jamais de plastique, du métal ou autres) ; de vous assurer que l'interrupteur n'est pas enclenché lorsque vous branchez la fiche ou désactivez le frein de chaîne ; assurez-vous que la chaîne ne soit en contact avec rien lorsque vous actionnez l'interrupteur ; de tenir les personnes et les animaux loin de la zone de travail (si cela est nécessaire, clôturez la zone et utilisez des panneaux d'indication), à une distance égale à la distance la plus grande entre : 10 metres / 2,5 par la hauteur du tronc ; d'utiliser, lorsque cela est possible, l'étau ou le chevalet pour bloquer le bois à couper ; d'empêcher toujours la machine comme cela est recommandé :

tenez fermement la poignée avant de la main gauche et la poignée arrière de la main droite, puis refermez le pouce et les autres doigts autour des poignées (pendant l'utilisation, la machine pourrait glisser vers l'avant ou l'arrière, rebondir et il pourrait se produire un recul de réaction: une bonne saisie de la machine diminue la probabilité d'en perdre le contrôle); d'avoir le cordon d'alimentation/tallonge toujours derrière vous, en vous assurant qu'il ne constitue pas une source de danger pour vous ou les personnes et qu'il ne puisse être endommagé (par la chaleur, des objets coupants, des arêtes vives, des huiles, etc.); d'être toujours en position bien ferme sur vos jambes; de garder always the poignées sèches et propres; de maintenir durant l'utilisation toutes les parties de votre corps et les vêtements loin de la chaîne; de relâcher l'interrupteur, d'attendre que la chaîne s'arrête et d'actionner le frein de chaîne avant de poser la machine; de découper seulement à une hauteur inférieure à celle de la ligne de vos épaules; de manipuler always the machine avec le maximum de précaution; de contrôler fréquemment, avant et pendant l'utilisation, que le niveau de l'huile ne descend pas au-dessous du niveau MIN; de vous tenir toujours du côté gauche de la machine durant la coupe; de faire très attention si vous devez réintroduire le guide dans une coupe déjà faite; d'enlever le guide du point de coupe lorsque la chaîne est encore en rotation.

1. Précautions pour le transport et le stockage. Chaque fois que vous changez de zone de travail, débranchez la machine du secteur et actionnez le frein de chaîne. Montez le protège-guide avant chaque déplacement ou stockage. Transportez la machine à la main avec le guide tourné vers l'arrière ou bien, si le transport se fait à l'aide d'un véhicule, assujettissez-le

afin de prévenir tout risque d'endommagement. Ne transportez jamais la machine en la tenant par le cordon d'alimentation. Après l'utilisation, placez la machine en un lieu sec, en position haute, loin des sources de chaleur et hors de portée des enfants.

1. Précautions contre le feu et les incendies. N'utilisez pas la machine en présence d'un feu, de matériaux inflammables ou potentiellement explosifs.
2. Recul de réaction. Le recul de réaction consiste en un cabrage violent du guide vers l'opérateur qui se produit généralement lorsque la partie supérieure de l'avant du guide (appelée "secteur à risque") entre en contact avec un objet, ou bien lorsque la chaî îne en rotation est projetée contre l'opérateur). Pour éviter le recul de réaction, la présence du frein de chaîne ou d'autres dispositifs de sécurité ne suffit pas : il est nécessaire de comprendre par quoi il peut être provoqué et de le prévenir par votre vigilance et votre expérience, outre une utilisation prudente et correcte de la machine (par exemple ; ne coupez jamais plusieurs branches à la fois car vous pourriez heurter sans le vouloir le secteur à risque ; si vous installez des guides ou des chaînes inappropriées, si la chaîne n'est pas affûtée ou est mal affûtée, cela augmente le risque de recul de réaction ; pour le choix des guides de chaîne, rappelez-vous que plus le rayon de la pointe est petit, plus le secteur de risque diminue).

Blocage de l'interrupteur

Votre machine est équipée d'un dispositif (Fig. 1) qui empêche, lorsqu'il n'est pas actionné, d'appuyer sur l'interrupteur afin d'éviter tout risque de démarrage accidentel.

FREIN De châine au declenchement de l'interrupteur (modèles ES18 seulement)

Votre machine est équipée d'un dispositif qui bloque instantanément la chaîne lorsque

L'interrupteur est déclenché; s'il ne fonctionne pas, n'utilisez pas la machine et emmenez-la dans un Centre d'Assistance Agréé.

FREIN De CHAINE / protege-main avant

Le protège-main avant (fig.2) permet d'éviter (à condition que vous empaîniez correctement la machine) que votre main gauche entre en contact avec la chaîne. Le protège-main avant a également pour fonction d'actionner le frein de chaîne, qui est un dispositif conçu pour bloquer la chaîne en quelques

millisecondes en cas de recul de réaction. Le frein de chaine est désactivé lorsque le protège-main avant est tiré vers l'arrière et bloqué (la chaine peut bouger). Le frein de chaine est actionné lorsque le protège-main avant est poussé vers l'avant (la chaine est bloquée). Le frein de chaine peut être actionné de deux façons : par une action du poignet gauche, qui le pousse vers l'avant ou qui entre en contact avec celui-ci suite à un recul de réaction ; par inertie, en cas de recul particulièrement violent.

En utilisant la machine avec le guide à l'horizontale, par exemple durant l'abattage, le frein de chaine offre une protection moindre car il peut être actionné uniquement par inertie, car la main de l'utilisateur se trouve hors du rayon d'action du protège-main avant (fig. 3)

N. B. : lorsque le frein de chaîne est activé, un interrupteur de sécurité coupe l'alimentation au moteur.

PIVOT bloque-chaine

Cette machine est équipée d'un pivot bloque-chaîne (fig.4) situé sous le pignon. Ce mécanisme est conçu pour arrêter le mouvement vers l'arrière de la chaîne en cas de rupture ou de sortie du guide. Ces phénomènes peuvent être évités en tendant correctement la chaîne (voir chapitre "D. Montage/démontage").

Protege-main arriere

Sert à protéger la main droite (fig. 5) au cas où la chaîne sauterait ou se casserait.

D. MONTAGE / DEMONTAGE 2, 3, 6, 7, 8, 9, 12

Montage du GUIDE et de la CHAIN

En fonction du modèle de votre machine, la procédure de montage change. Par conséquent, reportez-vous aux figures et au type reporté sur l'étiquette du produit (A - Légende - 9 [ES15 / ES16 / ES18]). Veillez à effectuer une opération de montage correcte.

POUR ES 15 / ES 16	POUR ES 18
1. Contrôlez que le frein de chaîne ne soit pas enclenché, et le cas échéant libreze-le
2a. Dévissez les écrous de mainien du guide, puis enlevez le carter de chaîne	2b. Dévissez le bouton de mainien du guide, puis enlevez le carter de chaîne
3a. Montez le guide sur les vis de fixation du guide en le poussant au maximum vers l'arrière en direction du pignon.	3b. Montez le guide sur la vis de fixation du guide en le poussant au maximum vers l'arrière en direction du pignon.
4. Huilez la chaîne, puis placez-la sur le pignon, faites-la passer dans la gorge du guide, en commençant par la partie supérieure. Attention! Contrôlez que la partie affutée des gouges soit orientée vers l'avant sur le côté supérieur du guide; placez le pivot tendeur de chaîne dans son siège. Montez le carter de chaîne, puis assurez-vous que les maillons entraineurs de la chaîne s'engageant dans le pignon et dans la gorge du guide.
5a. Serrez à la main les écrous de mainien du guide	5b. Vissez légèrement le bouton de mainien du guide
6a. Pour tendre la chaîne, vissez la vis tendeur de chaîne dans le sens des aiguilles d'une montre; pour relâcher la tension, dévissez-la dans le sens inverse des aiguilles d'une montre (pour effectuer ces opérations, tenez la pointe du guide soulevée).	6b. Pour tendre la chaîne, tournez la molette tendeur de chaîne dans le sens des aiguilles d'une montre; pour relâcher la tension, tournez-la dans le sens inverse des aiguilles d'une montre (pour effectuer ces opérations, tenez la pointe du guide soulevée).
7 Tendez la chaîne jusqu'à ce que la tension soit correcte, c'est-à-dire lorsqu'en la tirant vers le haut, le maillon entraineur se soulève au niveau du guide (la chaîne ne doit pasPEND dans la partie inférieure du guide)
8a. Serrez à fond les écrous de mainien du guide à l'aide d'un outil spécifique.	8b. Serrez fermement le bouton de mainien du guide.

Tendre excessivement la chaine peut surcharger le moteur et l'endommager. Ne pas la tendre suffisamment peut provoquer son décrochage. Une chaine correctement tendue signifie par contre de bonnes caractéristiques de coupe et une plus grande durée de vie de celle-ci. Contrôlez souvent la tension de la chaine car sa longueur tend à augmenter à l'usage (en particulier si elle est neuve, après le premier montage, contrôlez de nouveau la tension après 5 minutes de travail) ; dans tous les cas, ne tendez pas la chaine tout de suite après l'utilisation, mais attendez qu'elle se refroidisse.

Au cas où vous devriez régler la tension de la chaîne, desserrez toujours les écrous/bouton de maintien du guide avant d'intervenir sur la vis/molette tendeur de chaîne; tendez-la correctement et serrez ensuite les écrous/bouton de maintien du guide.

Mise en marche: tenez fermement les deux poignées, libérez le frein de chaîne, tenez appuyé le blocage interrupteur puis appuyez sur l'interrupteur (vous pouvez alors relâcher le blocage interrupteur)

Arrêt: la machine s'arrête lorsque vous relâchez l'interrupteur. Si la machine ne s'arrête pas, actionnez le frein de chaîne, débranchez le cordon d'alimentation du secteur et emmenez la machine dans un Centre d'Assistance Agréé.

F. lubrification du GUIDE et de la CHAINE 3,6,7,8,9,12

ATTENTION! Une lubrication insuffisante de l'appareillage de coupe provoquera une rupture de la châine avec des risques de lésions personnelles graves, voire même mortelles.

La lubrification du guide et de la chaîne est assurée par un pompe automatique. Si votre machine est équipée d'un bouton de réglage pompe à huile (en option), vous pouvez modifier la lubrification de la chaîne en procédant comme cela est indiqué à la Fig. 1, en fonction du type de coupe que vous êtes en train d'effectuer (bois sec + d'huile, bois vert - d'huile, guide long + d'huile, guide court - d'huile).

Faites toujours attention à ce que la chaîne soit suffisamment lubrifiée, en ne fermant jamais complètement la pompe, et vérifiez comme cela est indiqué dans la partie “Maintenance” que l'huile de la chaîne soit distribuée en quantité suffisante.

Choix du type d'huile de la chaîne

Utilisez uniquement une huile neuve (de type spécial pour chaînes) représentant une bonne viscosité : elle

doit présenter une bonne adhérence et garantir de bonnes propriétés de lubrification, aussi bien en été qu'en hiver. Si vous ne disposez pas d'huile pour chaînes, vous pouvez utiliser de l'huile pour transmissions EP 90.

N'utilise jamais d'huiles usées car elles sont nocives pour vous, la machine et l'environnement. Assurez-vous que l'huile utilisée est adaptée à la température ambience du lieu d'utilisation : aux températures inférieures à 0°C certaines huiles deviennent plus denses, ce qui surcharge ainsi la pompe et l'endommage. Pour le choix de l'huile la recommandée, veuillez contacter votre Centre d'Assistance Agréé.

Appoint d'huile

Dévissez le bouchon du réservoir d'huile, remplissez le réservoir en évitant de faire tomber de l'huile sur la machine (si ceci se produit, nettoyez soigneusement la machine - voir Fig. 2) puis serrez fermement le bouchon.

ATTENTION! Au cas où le travail se déroulerait dans des ambiances très sales ou poussiéreuses, les opérations décrites devront être réalisées selon une fréquence plus rapprochée que celle indiquée.

Avant chaque utilisation

Contrôlez que la pompe à huile de la chaîne fonctionne correctement : pointez le guide vers une surface claire située à environ 20 centimètres ; après une minute de fonctionnement de la machine, la surface devrait présenter des traces d'huile évidentes (Fig. 1). Vérifiez que pour actionner ou libérer le frein de chaîne il ne soit pas nécessaire d'exercer une force excessive ou insuffisante et que celui-ci ne soit pas bloqué. Contrôlez ensuite son fonctionnement de la façon suivante : libérez le frein de chaîne, empoignez correctement la machine et actionnez-la, enclenchez le frein de chaîne en poussant le protège-main avant avec le poignet/bras gauche, sans jamais lâcher les poignées (Fig. 2). Si le frein de chaîne fonctionne, la chaîne doit se bloquer immédiatement. Contrôlez que la chaîne soit affûtée de voir ci-après, en bon état et correctement tendue ; si elle est usée de façon irrégulière ou des gouges de 3 mm seulement, remplacez-la (Fig. 3).

Nettoyez fréquemment les fentes d’aération afin d’éviter que le moteur ne surchauffe.

Contrôlez le fonctionnement de l'interrupteur et du blocage de l'interrupteur (à effectuer lorsque le frein de chaîne est libéré) : actionnez l'interrupteur et le blocage de l'interrupteur et contrôlez qu'ils retournent en position de repos dès lors qu'ils sont relâchés ; vérifiez que, sans actionner le blocage de l'interrupteur, il est impossible d'actionner l'interrupteur.

Contrôlez que le pivot bloque-chaîne et le protège-main droit soient intégrés et sans défauts apparents, tels que par exemple des lésions du matériel.

Toutes les 2-3 heures d'utilisation

Contrôlez le guide et, si cela est nécessaire, nettoyez avec soin les orifices de lubrication (Fig. 4) et la gorge du guide (Fig. 5). Si le guide est usé ou présente des sillons trop profonds, remplacez-le. Tournez le guide pour assurer une usure uniforme (Fig. 6). Nettoyez le pignon périodiquement et contrôlez qu’il ne soit pas excessivement usé (Fig. 7). Graissez la roue d’extrémité du guide avec de la

graisse pour roulements en vous servant de l'orifice prévu à cet effet (Fig. 8).

Affutage de la chaîne (lorsque cela est nécessaire)

Si la chaine ne coupe pas sans appuyer le guide contre le bois et produit de la sciure très fine, cela signifie qu'elle est mal affutée. Si la coupe ne produit pas de sciure, la chaine a complètement perdu le tranchant et en coupant elle pulvérise le bois. Une chaine bien affûtée pénètre toute seule dans le bois et produit des copeaux gros et longs.

La partie tranchante de la chaîne est constituée par le maillon gouge (Fig. 9), muni d'une gouge (Fig. 10) et un limiteur de profondeur de la gouge (Fig. 11). La différence de niveau entre ceux-ci détermine la profondeur de coupe ; pour obtenir un bon affûtage, il faut avoir un porte-lime, une lime ronde de 4 mm de diamètre et suivre les indications suivantes : une fois que la chaîne est montée et tendue correctement, actionnez le frein de chaîne, placez le porte-lime en position perpendiculaire par rapport au guide (Fig. 12), puis affûtez la gouge selon l'angle d'affûtage indiqué (Fig. 13), en procédant toujours de l'intérieur vers l'extérieur et en exerçant une pression moins importante dans le mouvement de retour (il est très important de respecter les indications : des angles d'affûtage excessifs ou insuffisants et un diamètre de la lime inapproprié augmentent le risque de recul de réaction). Pour obtenir des angles latéraux plus précis, il est conseillé de placer la lime de façon à ce qu'elle dépasse verticalement le tranchant supérieur d'environ 0,5 mm. Affûtez tout d'abord toutes les gouges d'un même côté, puis tournez la scie et repétez l'opération de l'autre côté. Assurez-vous qu'après l'affûtage les gouges soient toutes de même longueur et que la hauteur des limiteurs de profondeur se trouve 0,6 mm au-dessous du tranchant supérieur. Contrôlez la hauteur en utilisant la jauge et limez (avec une lime plate) la partie saillante, arrondissez ensuite la partie avant du limiteur de profondeur (Fig. 14), en faisant attention à NE PAS limer également la dent de protection anti-recul de réaction (Fig. 15).

Toutes les 30 heures d'utilisation

Amenez la machine dans un Centre d'Assistance Agréé pour une révision générale et un contrôle des dispositifs de freinage.

Periodes de LONGUE inactivite

En cas de stockage prolongé, videz le réservoir de l'huile de la chaîne.

Pendant l'utilisation, évitez (fig.1):

• de couper dans des situations où le tronc pourrait se briser durant la coupe (bois en tension, arbres secs, etc.) ; une rupture soudaine pourrait être très dangereuse ;
• que le guide ou la chaîne ne se coince dans la coupe; si ceci se produit, débranchez la machine du secteur et essayez de soulever le tronc en faisant levier avec un instrument approprié; n'essayez pas de libérer la machine en la secouant ou en la tirant car vous pourriez l'endommager ou vous faire mal;
• les situations qui pourraient favoriser la manifestation du recul de réaction.

Pendant l'utilisation (fig. 1):

• si vous coupez sur un terrain escarpé, travaillez en amont du tronc afin que celui-ci ne puisse pas vous frapper au cas où il roulerait;
• relâchez l'interrupteur après chaque coupe; le fonctionnement prolongé du moteur à vide peut entraîner de graves dommages à la machine;
• En cas d'abattage d'un arbre, terminez toujours votre travail; en effet, un arbre partiellement coupé pourrait se rompre;
• À la fin de chaque coupe, vous noterez un changement important de la force nécessaire pour tenir la machine ; faites bien attention à ne pas en perdre le contrôle.

• la coupe avec chaîne-tireur (du haut vers le bas) (Fig. 2), qui présente le risque d'un déplacement soudain de la machine vers le tronc suivi d'une perte de contrôle; si cela est possible, utilisez le crampon durant la coupe;
• la coupe avec chaîne-pousseur (du bas vers le haut) (Fig. 3), qui présente quant à elle le risque d'un déplacement soudain de la machine vers l'opérateur, avec le risque de l'atteindre, ou d'impact du secteur de risque avec le tronc suivi du recul de réaction; soyez très vigilant durant la coupe.

Le mode le plus sûr d'utiliser la machine consiste à bloquer le bois sur un chevalet, en coupant du haut vers le bas et opérer en-dehors du support (Fig. 4).

Utilisation du crampon

Lorsque cela est possible, utilisez le crampon pour une coupe plus sûre : plantez-le dans l'écorce ou dans

la partie superficielle du tronc afin de garder plus facilement le contrôle de la machine.

Ci-après sont reportées les procédures typiques à adopter dans différentes situations. Il faudra évaluer cas par cas si elles sont adaptées ou non à votre situation et quelle est la technique de coupe qui présente le risque mineur.

Tronc au sol (risque de toucher le sol avec la chaîne à la fin de la coupe). (Fig. 5)

Coupez du haut vers le bas à travers tout le tronc. Soyez vigilant à la fin de la coupe afin d’éviter que la chaîne entre en contact avec le sol. Si cela est possible, arrêtez-vous aux 2/3 de l’épaisseur du tronc, tournez ensuite le tronc et coupez la partie restante du haut vers le bas afin de limiter au maximum le risque de contact avec le sol.

Tronc en appui sur un seul côté (risque de rupture du tronc durante la coupe). (Fig. 6)

Commencez la coupe par dessous jusqu'à environ 1/3 du diamètre. Terminez ensuite la coupe par dessus jusqu'à ce que vous atteigniez la coupe effectuée de l'autre côté.

Tronc en appui à chaque extrémité (risque d'écrasement de la chaîne). (Fig. 7)

Commencez la coupe par dessus jusqu'à environ 1/3 du diamètre. Terminez ensuite la coupe par dessous jusqu'à ce que vous atteigniez la coupe effectuée de l'autre côté.

Abattage

ATTENTION! N'essayez pas de procéder à l'abattage d'un arbre si vous n'avez pas suffisamment d'expérience et, dans tous les cas, n'abattez jamais des troncs ayant un diamètre supérieur à la longueur du guide! Cette opération est réservée aux utilisateurs experts équipés d'équipements appropriés.

Le but de l'abattage est de faire tomber l'arbre dans la position affective possible en vue des opérations suivantes d'élagage et de sectionnement du tronc. Évitez qu'un arbre en chute ne se coince dans un autre ; faire tomber un arbre coincé est une opération très dangereuse.

Vous devez décider quelle est la meilleure direction de chute en évaluant : ce qu'il y a autour de l'arbre, son inclinaison, son incurvation, la direction du vent et la concentration des branches.

Ne négligez pas non plus la présence de branches mortes ou brisées qui pourraient se casser durant l'abattage et constituer un danger.

ATTENTION! Durant les opérations d'abattage dans des conditions critiques, enlevez vos protections acoustiques tout de suite après la coupe afin de pouvoir percevoir les bruits insolites et les évéventuels signaux d'alerte.

Opérations préliminaires de la coupe et identification des dégagements de secours

Éliminez les branches qui gênent le travail (Fig. 8), en commençant du haut vers le bas et en maintenant le tronc placé entre vous et la machine ; éliminez ensuite les branches les plus difficiles, un morceau après l'autre. Éliminez la végétation autour de l'arbre et observez les éventuels obstacles présents (pierres, racines, fossés, etc.) pour planifier votre dégagement de secours (qui servira lors de la chute de l'arbre) ; reportez-vous à la Fig. 9 pour la direction à suivre (A direction prévue pour la chute de l'arbre. B. Dégagement de secours C. Zone à risque).

Abattage (fig. 10)

Pour vous assurer du contrôle de la chute de l'arbre, vous devez effectuer les opérations suivantes:

La coupe directionnelle, à effectuer en premier, sert à contrôler la direction de chute de l'arbre: effectuez tout d'abord la PARTIE SUPERIEURE de la coupe directionnelle du côté vers ou l'arbre s'abattra. Placez-vous à droite de l'arbre et executez l'enteille avec la chaine-tireur; executez ensuite la PARTIE INFERIEURE de l'enteille, qui doit se terminer à la fin de la partie

supérieure. La profondeur de la coupe directionnelle doit être égale à 1/4 du diamètre du tronc et l'angle entre l'entaille supérieure et l'entaille inférieure doit être au moins de. Le point de rencontre des deux entailles est appelé "ligne de la coupe directionnelle". Cette ligne doit être parfaitement horizontale et à angle droit (90^) par rapport à la direction de chute.

La coupe d'abattage, qui a pour but de provoquer la chute de l'arbre, doit être exécutée à environ 3-5 cm au-dessus de la partie inférieure du plan de la coupe directionnelle et se terminer à 1/10 du tronc de celle-ci. Placez-vous sur la gauche de l'arbre et exécutez la coupe avec la chaîne-tireur, en utilisant le crampon. Contrôlez que l'arbre ne penche pas dans une direction autre que celle prévue pour la chute. Dès que cela est possible, introduisez un coin d'abattage dans la coupe. La partie de tronc non coupée est appelée point d'appui et est la "chamrière" qui guide l'arbre dans sa chute ; s'il est insuffisant, non rectiligne ou bien scié complètement, il ne sera plus possible de contrôler la chute de l'arbre (situation très dangereuse !), d'où l'importance d'effectuer les coupes avec précision. À la fin des coupes, l'arbre doit commencer à tomber ; si cela devait être nécessaire, aidez-le avec un coin et un levier d'abattage.

Élagage

Lorsque l'arbre est abattu, il faut procéder à l’élagage, c’est-à-dire à l’élimination des branches du tronc. Ne sous-estimez pas cette opération car la plupart des accidents de recul de réaction se produisent durant l’élagage ; faites donc bien attention à la position de l’avant du guide durant la coupe et travaillez du côté gauche du tronc.

I. ECOLOGIE

Ce chapitre vous fournira des informations très utiles pour conserver les caractéristiques d'écocompatibilité conçues lors de la phase de développement de la machine, l'utilisation correcte de la machine et l'élimination des huiles.

En phase de projet, il a été procédé à l'étude et à la recherche d'un moteur consommant peu et émettant peu de bruit.

Utilisation de la machine

Les opérations de remplissage du réservoir à huile doivent être effectuées de façon à ne pas provoquer la dispersion dans la nature de l'huile de la chaîne.

Elimination

Ne jetez pas la machine qui ne fonctionne plus dans la nature, mais remettez-la au contraire aux organismes agréés pour le traitement des déchets, conformément à ce qui est prévu par les normes en vigueur.

Le symbole sur le produit ou sur son emballage indique que ce produit ne doit pas être traité comme déchet ménager. Il doit obligatoirement être déposé au point de collecte prévu pour le recyclage du matériel électrique et électronique. En vous conformant à une procédure d'enlèvement correcte du produit devenu obsolète, vous aiderez à prévenir tout effet nuisible à l'environnement et à la santé, qu'une manipulation inappropriée de celui-ci pourrait autrement provoquer.

Pour de plus amples informations sur le recyclage de ce produit, veuillez contacter votre mairie ou collectivité locale, la déchetterie de votre localité ou le magasin où vous avez acheté le produit.

Tableau d'identification des PANNES

	Le moteur ne démarre pas	Le moteur tourne mal ou perd de la puissance	La machine démarre mais ne coupe pas correctement	Le moteur tourne de façon anormale	Les dispositifs de freinage neBloquient pas correctement la rotation de la chaine
Vérifiez la présence du courant d'alimentation	●
Vérifiez si la fiche est correctement branchée	●
Vérifiez qui ni le cordon d'alimentation ni la rallonge ne soit endommagés	●
Vérifiez que le frein de chaîne ne soit pas actionné	●
Vérifiez que la chaîne soit montée correctement		●	●
Contrôlez la lubrification de la chaîne comme cela est décrit aux chapitres F et G			●
Contrôlez que la chaîne soit affuêtée			●
Adressez-vous à un Centre d'Assistance Agréé	●	●		●	●

K. declaration de conformite

Je soussigné, dûment autorisé par H. O. P. I., déclare que les produits suivants : modèles ES15, ES15/1, ES15/2, ES16, ES16/1, ES18 à partir du 2004, construits par H. O. P. I., Valmadrera (Italie), sont conformes aux Directives Européennes : 98/37/EC (Directive Machines), 93/68/EEC (Directive Marquage CEE) et 89/336/CEE (Directive Compatibility Electromagnétique), directive 2000/14/CEE (Annexe V).

Les normes harmonisées suivantes ont été appliquées : EN 50144-1, EN 50144-2-13, EN 55014-1, EN 55014-2.

La tronconneuse LIVRE correspond à l'exemplaire soumis au contrôle de type UE. Certificats de contrôle: 04/0097, 04/0060.

L'organisme notice: 0717, Nemko S. p. A. - Via Trento e Trieste, 116 - I-20046 Biassono (Mi), Suède, a procédé à des tests de type européen suivant l'article 8, paragraphe 2c.

Valmadère, 10/01/2006

Giuseppe Todero (Directeur Technique)

Husqvarna Outdoor Products Italia S. p. A.

Via Como 72, 23868 Valmadrera (Lecco) ITALIE

L. CHARACTERISTIQUES TECHNIQUES

MODELE:	ES 15 ES 15/1 ES 15/2	ES 16 ES 16/1	ES 18
Poids à vide (kg)	3,5	3,5	3,5
Capacité réservoir à huile (cm3)	200	200	150
Longueur guide (cm/pouce)	30/12" 35/14" 40/16"
Type chaine	MPG370GLX	91VJ
Pas chaîne (pouce)	3/8	3/8	3/8
Niveau de vibrations
Poignée avant (m/s2) (ISO 7505)	3,5	3,5	1,96
Poignée arrière (m/s2) (ISO 7505)	7,9	7,9	7,30
Niveau puissance sonore mesurée LWav dB(A) (ISO 9207)	111,14	111,14	103
Niveau puissance sonore garantie Lwav dB(A) (ISO 9207)	113	113	104
Pression sonore à l'oreille de l'opérateur dB(A) (EN 27182)	98	98	94
Section minimum de la ballunge (namecâbles par mm2)	2x1	2x1	2x1
Longueur maximum de la ballunge (m)	30	30	30
