Marque	TECHNICS
Modèle	RS-TR333
Type de produit	Magnétophone cassette double platine
Nombre de platines	2 (Deck 1 et Deck 2)
Fonctions de lecture	Lecture face avant et arrière, recherche avant/arrière (TPS)
Fonctions d'enregistrement	Enregistrement stéréo, muting automatique, calibration automatique de la bande (ATC)
Réduction de bruit	Dolby NR (bouton S701)
Modes de lecture inversée	Sélecteur de mode reverse (REVERSE MODE)
Vitesse d'enregistrement	Copie rapide x1 ou x2 (S724)
Synchro start	Démarrage synchronisé entre platines (S723)
Alimentation	110-240 V AC, sélectionnable (S601)
Consommation	Environ 25 W
Sorties	Prise casque, prises ligne (RCA)
Compteurs	Compteurs de bande avec remise à zéro (COUNTER 1/2 RESET)
Entretien	Nettoyage régulier des têtes et du chemin de bande
Sécurité	Composants spécifiques marqués pour la sécurité; utiliser des pièces d'origine
Pièces détachées	Disponibles sous numéros de référence (ex: IC152 XLU2040F-T2)
Dimensions (L x H x P)	Environ 430 x 140 x 320 mm
Poids	Environ 7 kg

FOIRE AUX QUESTIONS - RS-TR333 TECHNICS

Comment effectuer une copie rapide entre deux cassettes ?

Utilisez la touche SPEED (S724) pour sélectionner la vitesse x1 (normale) ou x2 (double). Insérez la cassette source dans Deck 1 et la cassette vierge dans Deck 2, puis activez l'enregistrement synchronisé ou démarrez manuellement.

Que signifie le mode ATC ?

ATC signifie Auto Tape Calibration. Il ajuste automatiquement les paramètres d'enregistrement (bias et égalisation) pour optimiser la qualité selon le type de bande utilisée.

Comment nettoyer les têtes de lecture ?

Utilisez un coton-tige imbibé d'alcool isopropylique ou un kit de nettoyage pour magnétophone. Frottez doucement les têtes, le cabestan et le galet presseur. Évitez de toucher les têtes avec des objets métalliques.

Que faire si une cassette est bloquée ?

Appuyez sur la touche OPEN/CLOSE (S707 ou S720) pour éjecter. Si la cassette ne sort pas, débranchez l'appareil, ouvrez délicatement le compartiment et retirez la bande manuellement. Vérifiez l'absence d'obstruction.

Comment utiliser la fonction Synchro Start ?

Appuyez sur la touche SYNCHRO START (S723) pour lancer simultanément la lecture sur Deck 1 et l'enregistrement sur Deck 2. Idéal pour la copie synchronisée.

Pourquoi le voyant d'enregistrement ne s'allume-t-il pas ?

Vérifiez que la cassette n'a pas la languette anti-enregistrement cassée. Assurez-vous que la touche REC (S708) est enfoncée et que le commutateur de sécurité d'enregistrement (S974A, S975A) est en position autorisée.

Comment régler le sélecteur de tension ?

Le sélecteur de tension se trouve sur le panneau arrière (S601). Utilisez un tournevis pour le positionner sur la tension de votre région (110V, 127V, 220V ou 240V). Débranchez l'appareil avant toute manipulation.

Que signifie les abréviations NR/HX PRO ?

NR signifie réduction de bruit (Dolby NR). HX PRO est un système d'extension de la dynamique des aigus qui optimise le bias d'enregistrement pour réduire la saturation.

Où trouver les pièces de rechange ?

Les pièces détachées sont référencées dans le manuel avec des numéros de type de production et de fourniture. Par exemple, l'IC152 porte la référence XLU2040F-T2. Contactez un centre de service agréé TECHNICS ou des revendeurs spécialisés en pièces électroniques.

Comment activer la lecture automatique inversée ?

Utilisez le sélecteur REVERSE MODE (S722). Choisissez entre lecture simple face, lecture continue des deux faces, ou lecture aléatoire. Selon la position, la platine lira la face avant, puis la face arrière automatiquement.

MODE D'EMPLOI RS-TR333 TECHNICS

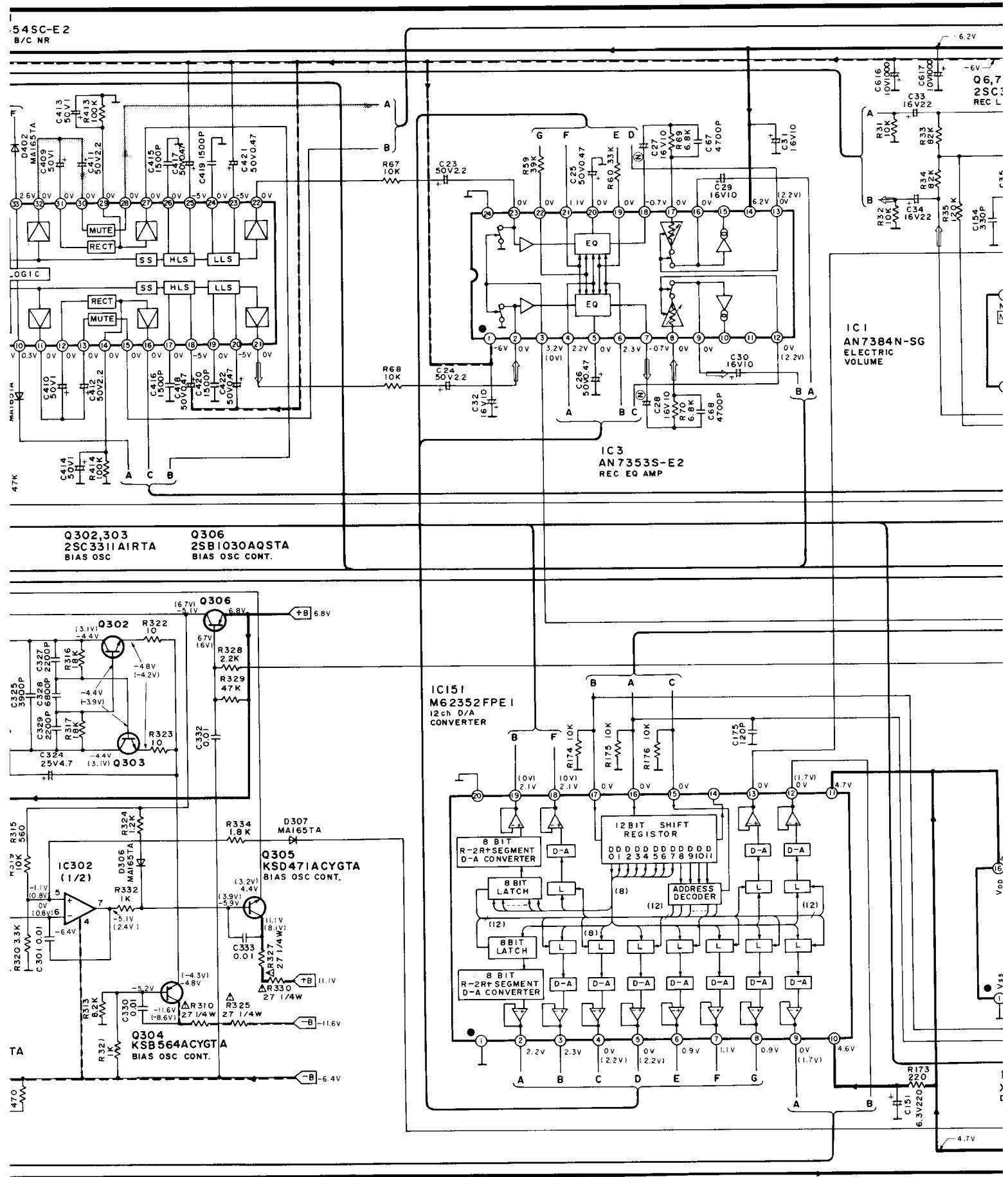

BY NR/HX PRO/BIAS OSC/REC EQ AMP/CONTROL/ELECTRIC VOLUME)

E MECHANISM CIRCUIT (DECKI)

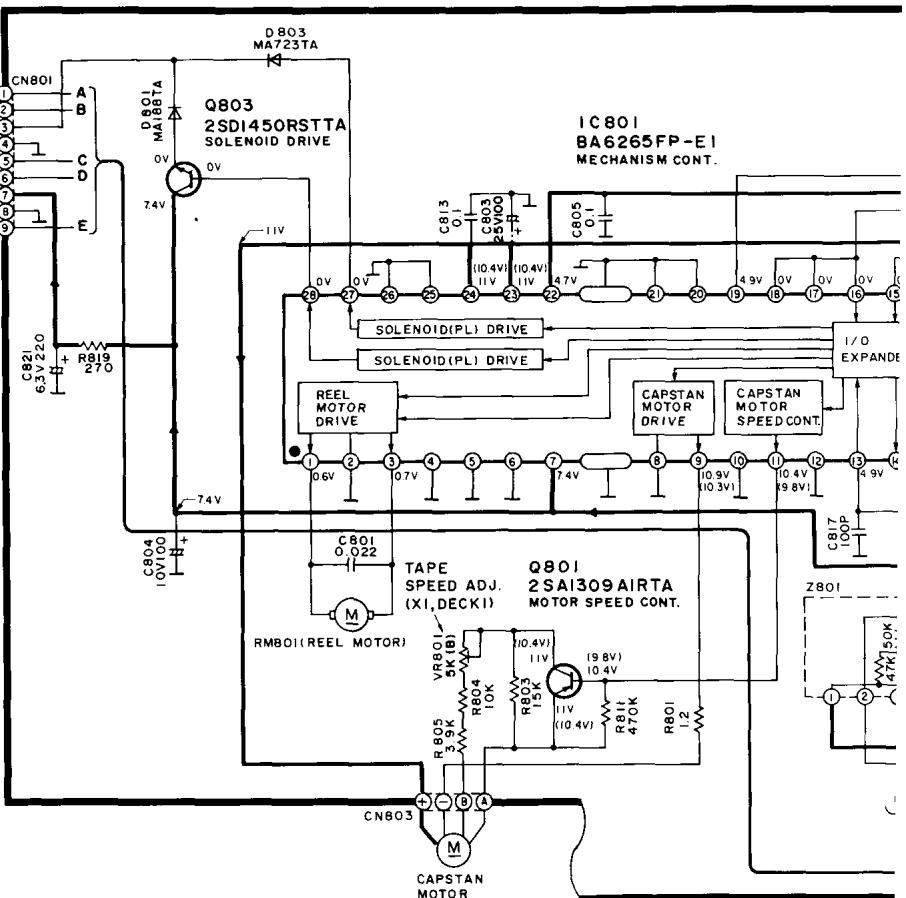

B MOTOR CIRCUIT (DECKI)

F MECHANISM CIRCUIT (DECK2)

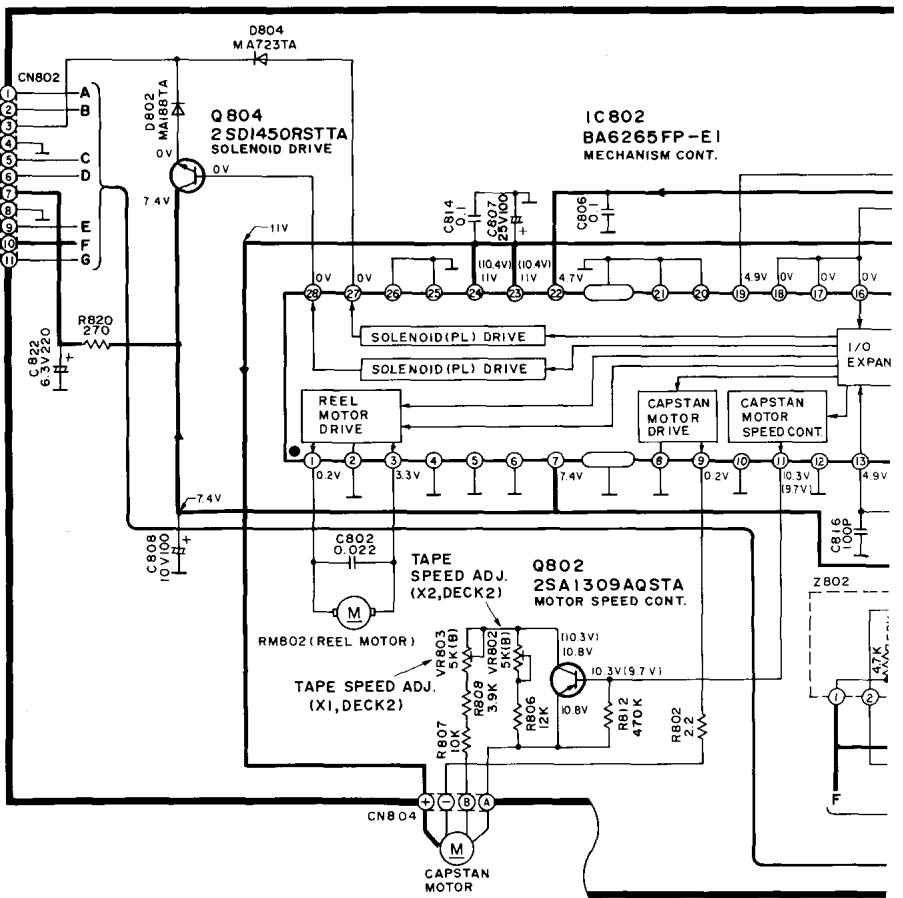

C MOTOR CIRCUIT (DECK2)

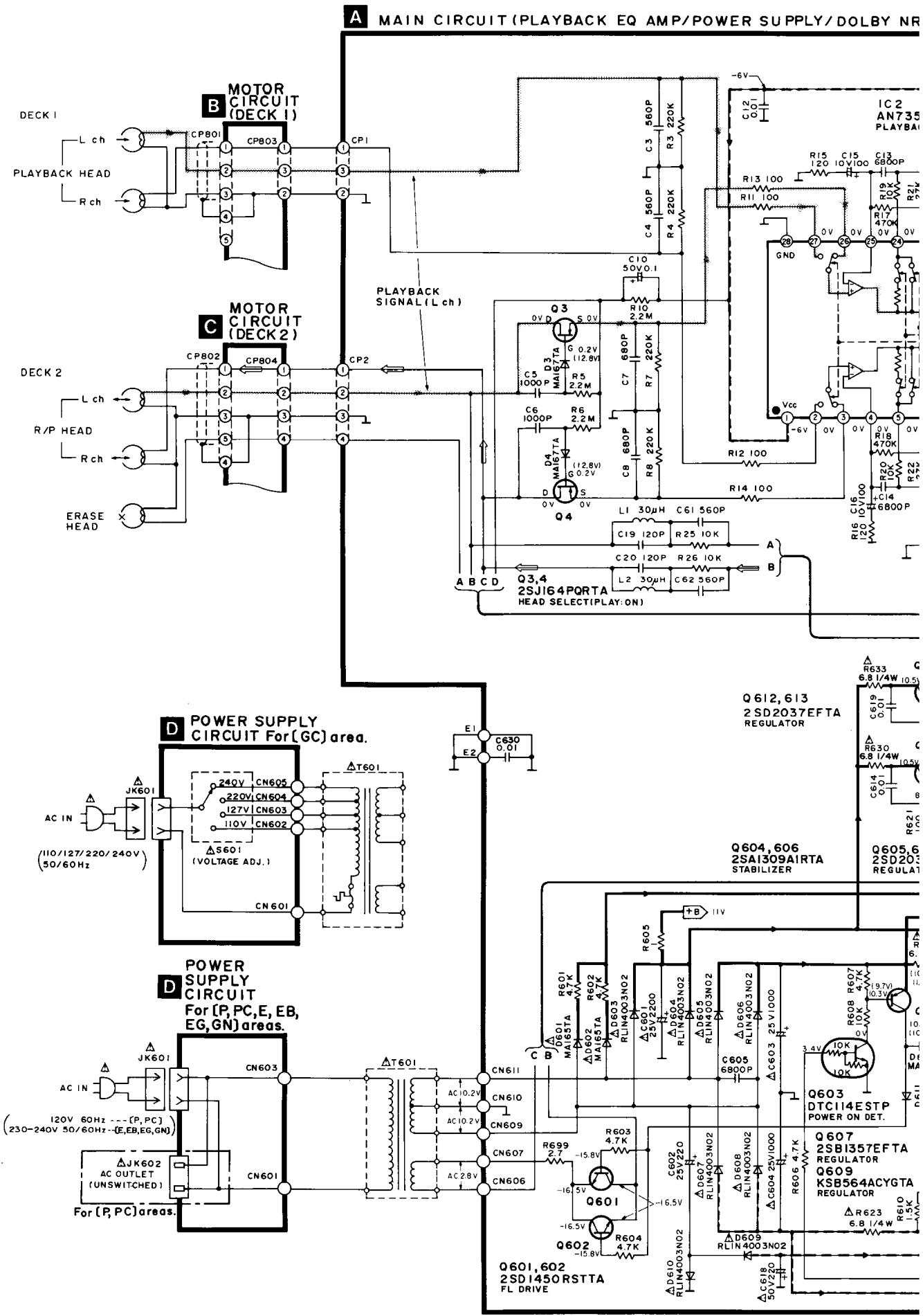

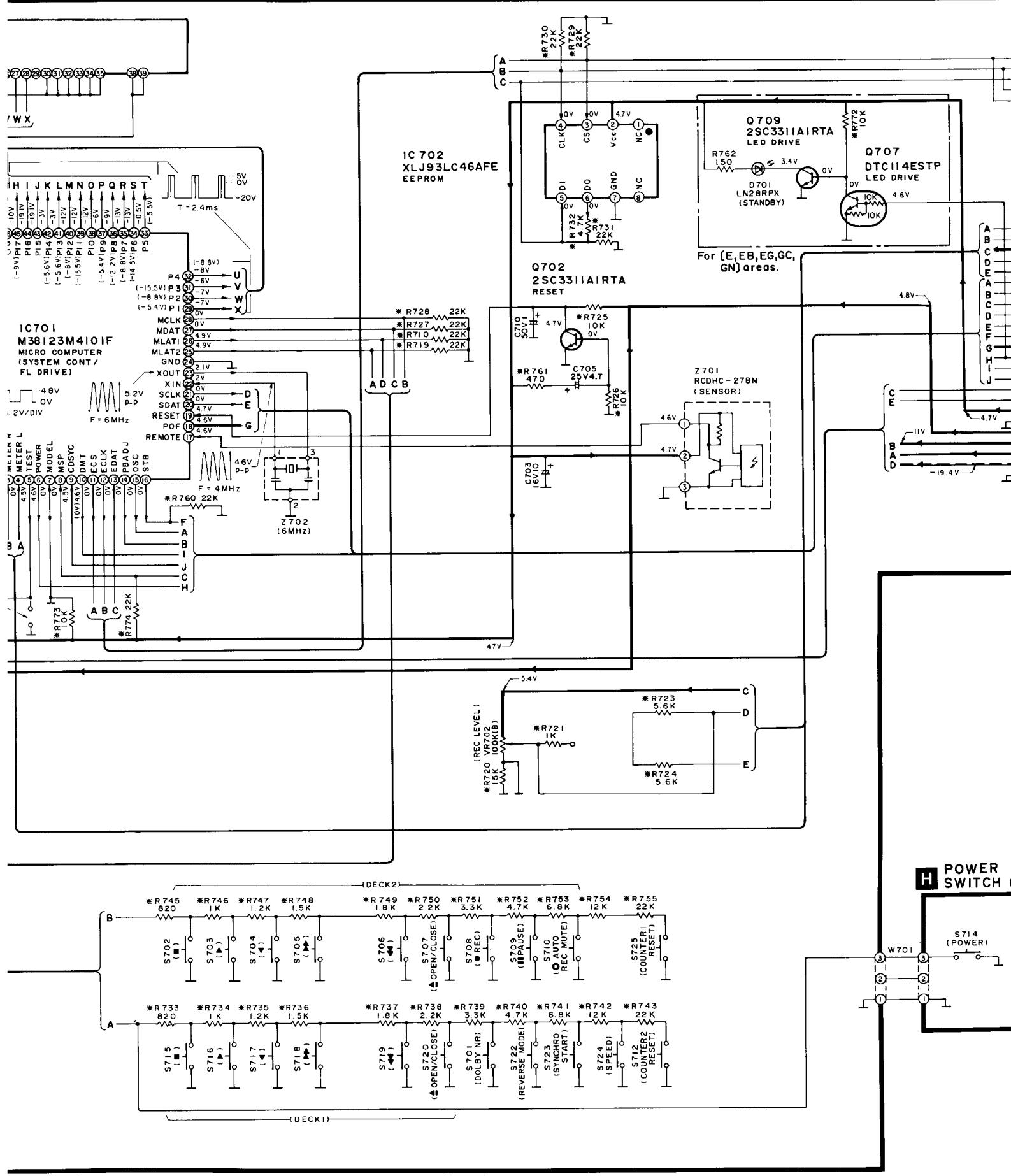

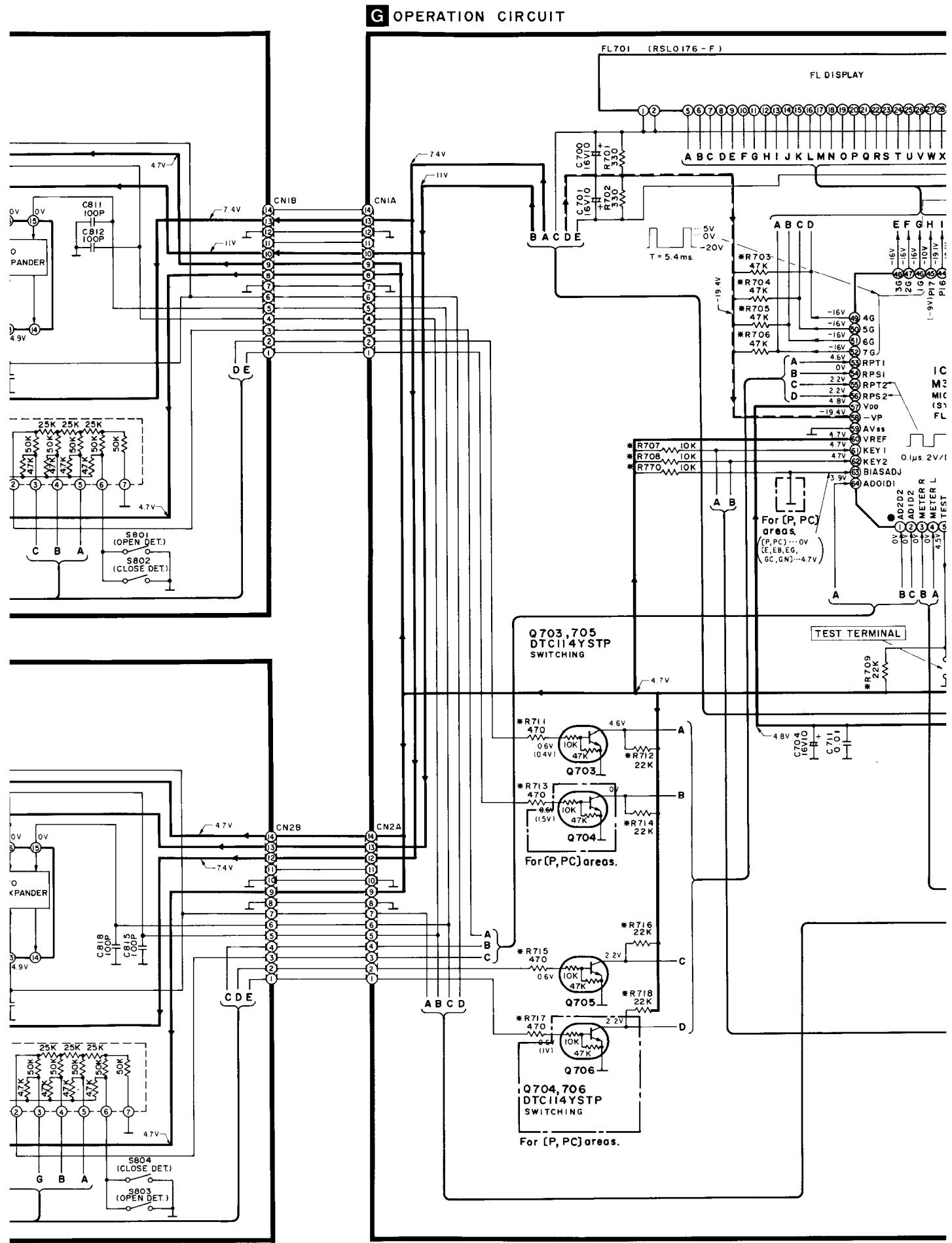

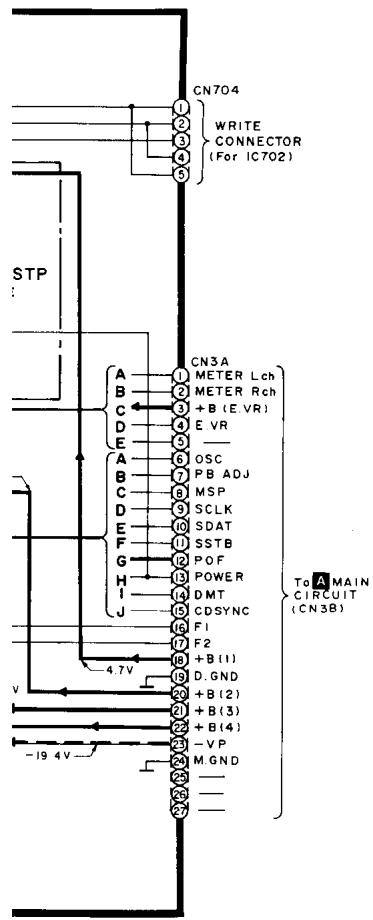

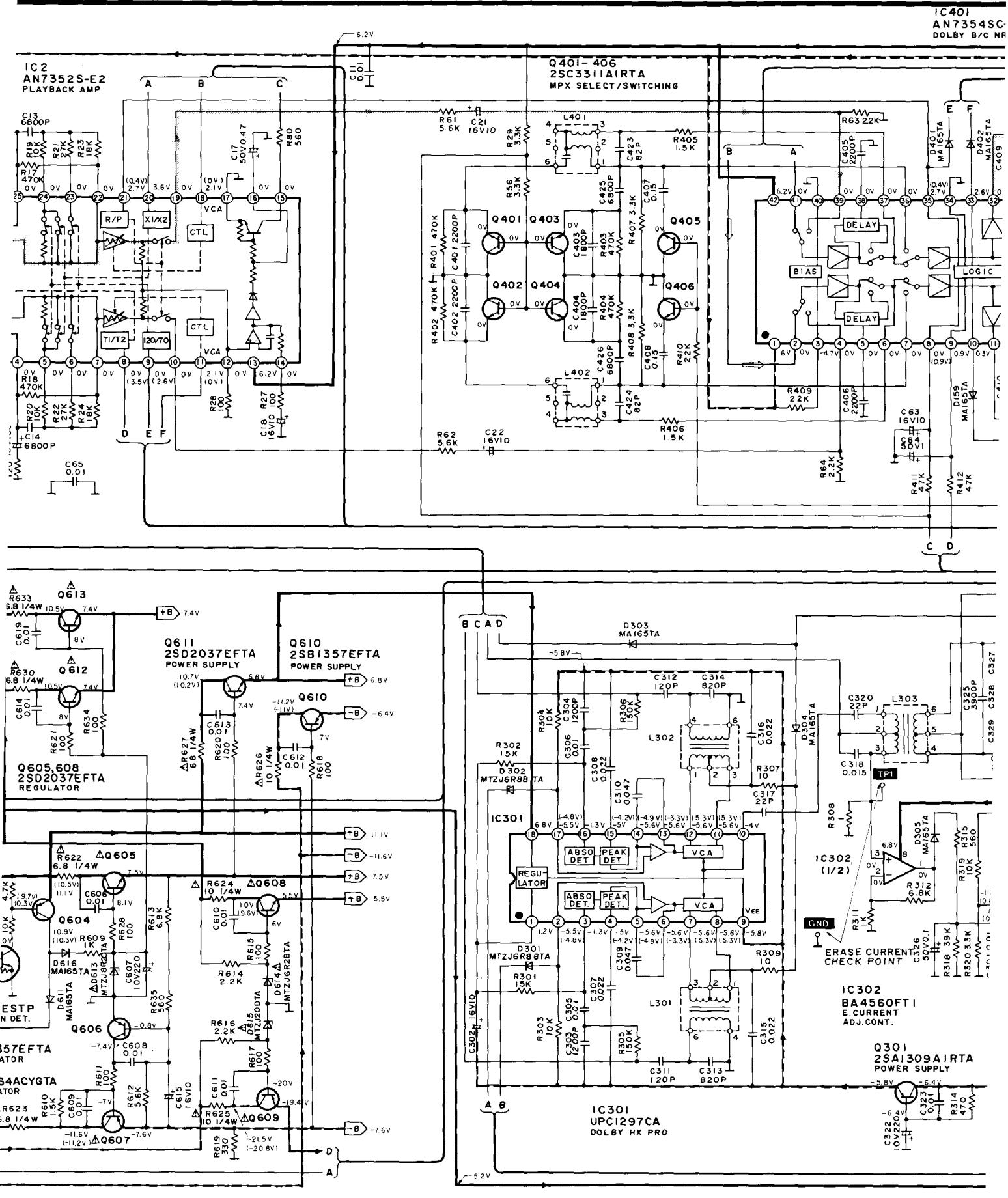

SCHEMATIC DIAGRAM (Parts list on pages 57~60.)

(This schematic diagram may be modified at any time with the development of new technology.)

Note 1:

S601 : Voltage selector in "240V" position. (For [GC] area only.) (110V↔ 127V↔ 220V↔ 240V)

S701 : Dolby noise-reduction switch (DOLBY NR; ⑧, ⑨).

• S702 : DECK 2 Stop switch (■).

• S703 : DECK 2 Forward-side playback switch (▶).

• S704 : DECK 2 Reverse-side playback switch (▲).

S705 : DECK 2 Fast-forward search switch (▶ TPS).

S706 : DECK 2 Rewind search switch (▲ TPS)

• S707 : DECK 2 Open/close switch (△ OPEN/CLOSE).

• S708 : DECK 2 Record switch (●REC).

• S709 : DECK 2 Pause switch (PAUSE).

• S710 : DECK 2 Automatic-record-muting switch ( AUTO REC MUTE).

• S712 : DECK 2 Counter reset switch (COUNTER 2 RESET).

• S714 : Power "STANDBY φ /ON" switch (POWER, STANDBY φ /ON).

S715 : DECK 1 Stop switch (■)

S716 : DECK 1 Foward-side playback switch (▶).

• S717 : DECK 1 Reverse-side playback switch (▲).

S718 : DECK 1 Fast-forward search switch (▶ TPS).

S719 : DECK 1 Rewind search switch ( TPS).

• S720 : DECK 1 Open/close switch (▲ OPEN/CLOSE).

S721 : Auto tape calibration switch (ATC).

• S722 : Reverse-mode select switch (REVERSE MODE).

S723 : Synchro-start switch (SYNCHRO START).

S724 : Tape-to-tape recording-speed switch (SPEED; X1, X2).

S725 : DECK 1 Counter reset switch (COUNTER 1 RESET)

S801 : DECK 1 Cassette holder open detection switch in "off" position.

S802 : DECK 1 Cassette holder close detection switch in “off” position.

S803 : DECK 2 Cassette holder open detection switch in “off” position.

S804 : DECK 2 Cassette holder close detection switch in "off" position.

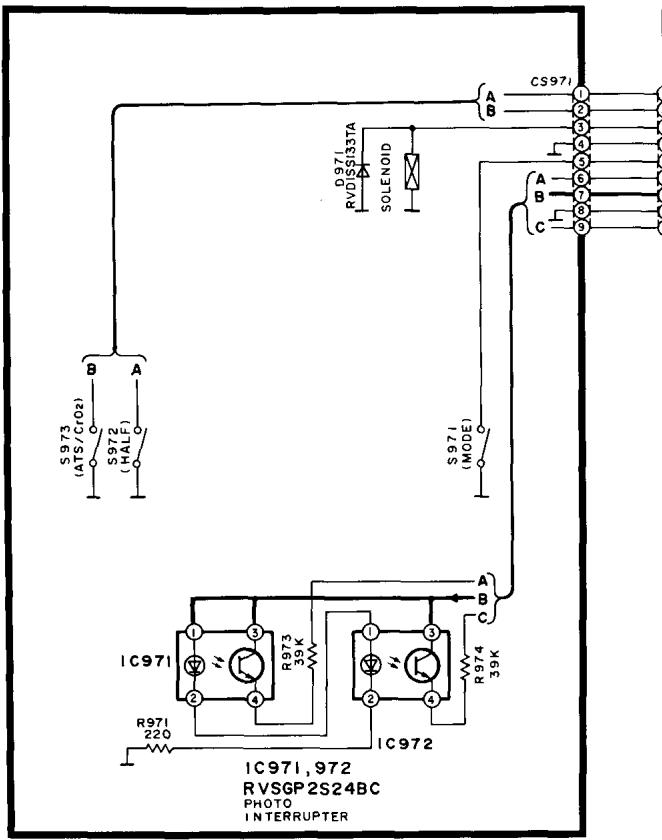

• S971 : DECK 1 Mode switch in "off" position.

S971A: DECK 2 Mode switch in "off" position.

S972 : DECK 1 Half switch in "off" position.

S972A: DECK 2 Half switch in "off" position.

S973 : DECK 1 ATS (CrO₂) switch in "off" position.

S973A: DECK 2 ATS (CrO₂) switch in "off" position.

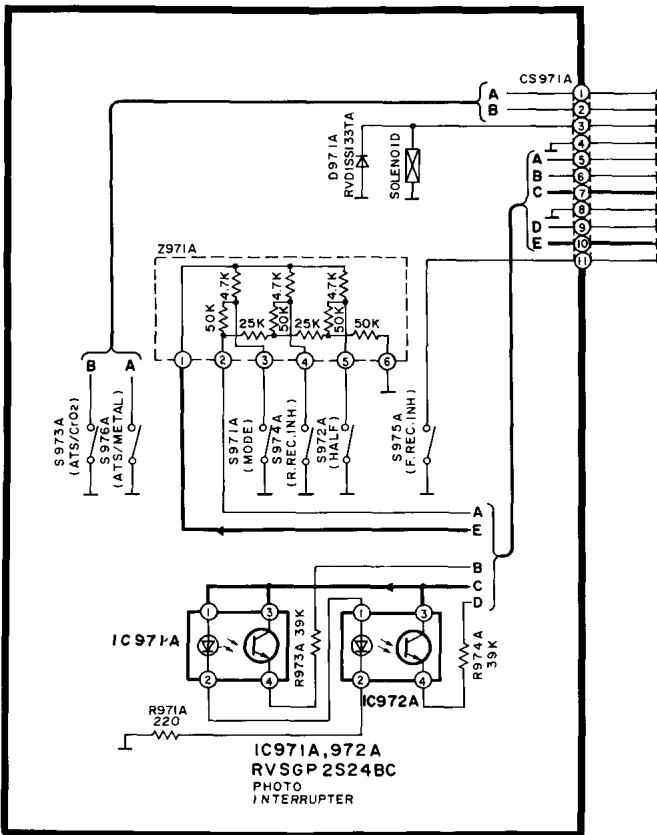

S974A: DECK 2 Reverse rec. inhibit switch in "off" position.

S975A: DECK 2 Forward rec. inhibit switch in "off" position.

S976A:DECK2ATS(Metal) switch in "off" position.

• Resistance are in ohms (Ω) , 1/4 watt unless specified otherwise.

1K=1,000 (Ω), 1M=1,000k (Ω)

• Capacity are in micro-farads (µF) unless specified otherwise.
• All voltage values shown in circuitry are under no signal condition and playback mode with a volume control at minimum position otherwise specified.

Voltage values at record mode.

For measurement us EVM.

• Important safety notice

Components identified by mark have special characteristics important for safety. When replacing any of these components, use only manufacturer's specified parts.

• (一 + B) indicates + (bias).
• (= = = < -B > = = =) indicates -B (bias).
• ( ) indicates the flow of the playback signal.
  ( ) indicates the flow of the record signal.
• The supply part number is described alone in the replacement parts list,

Ref. No.	Production Part No.	Supply Part No.

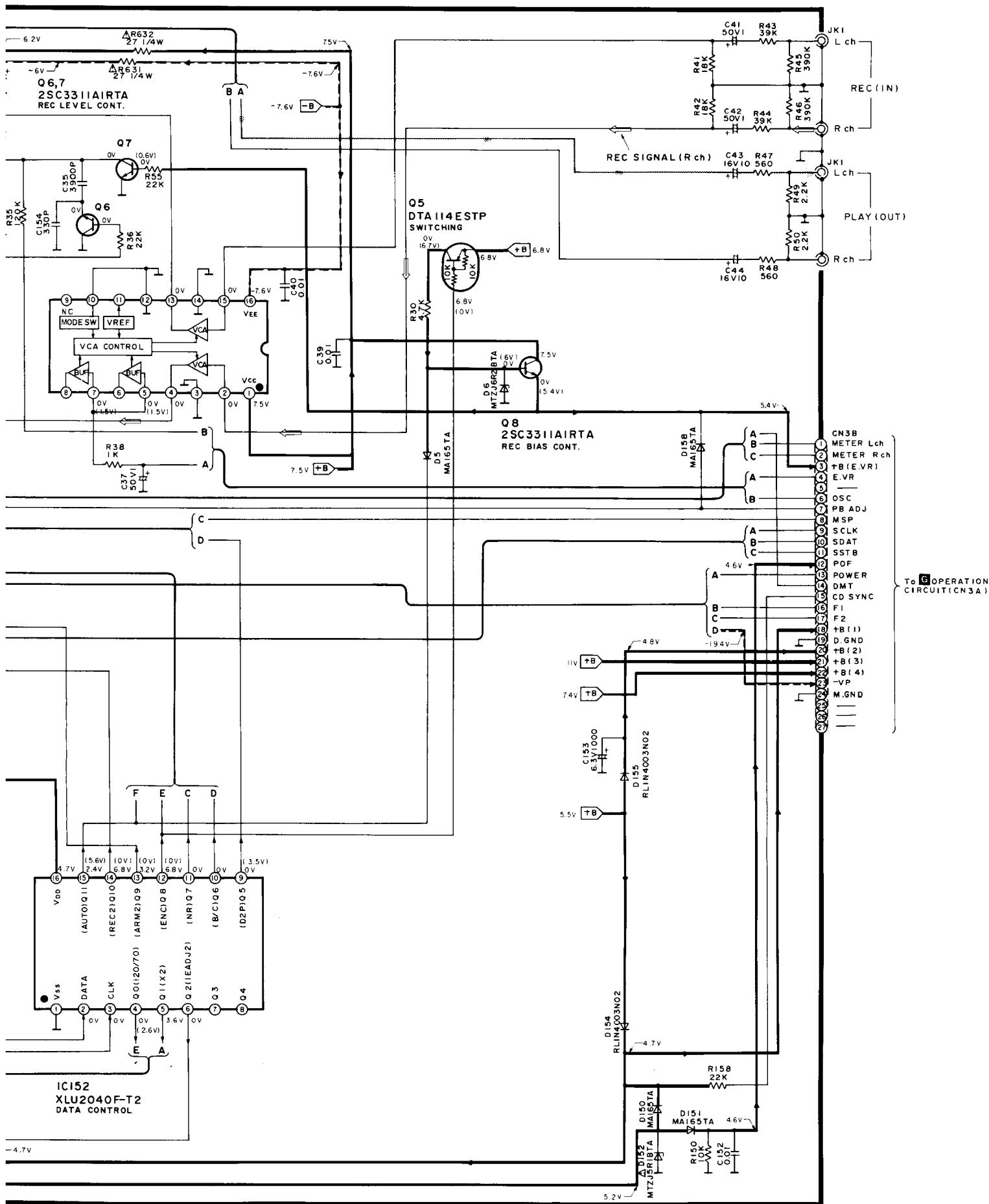

IC152	XLU2040F-T2	XLU2040F-T1
IC302	BA4560FT1	SVIBA4560FT1

※ marks indicate printed resistor.

Caution!

IC and LSI are sensitive to static electricity.
Secondary trouble can be prevented by taking care during repair.
- Cover the parts boxes made of plastics with aluminum foil.
Ground the soldering iron.
- Put a conductive mat on the work table.
- Do not touch the legs of IC or LSI with the fingers directly.
