Type de produit	Pince ampèremétrique numérique
Marque	Uni-T
Modèle	UT221
Catégorie	Équipements de mesure
Dimensions (approx.)	200 × 70 × 35 mm
Poids (approx.)	200 g
Alimentation	2 piles AAA 1,5 V
Fonctions principales	Mesure de tension AC/DC, courant AC, résistance, test de continuité, test de diode
Plage de mesure tension AC	600 V
Plage de mesure courant AC	400 A
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Conforme aux normes CAT II 600 V
Pièces détachées et réparabilité	Piles remplaçables par l'utilisateur. Pour autres pièces, contacter le SAV.
Informations générales	Notice d'utilisation disponible en téléchargement gratuit au format PDF.

FOIRE AUX QUESTIONS - UT221 Uni-T

Comment mesurer un courant alternatif avec le UT221 ?

Placez la pince autour d'un seul conducteur, sélectionnez le mode courant AC et lisez la valeur sur l'écran.

Quelle est la tension maximale mesurable ?

Le UT221 peut mesurer jusqu'à 600 V en alternatif et continu.

Comment tester la continuité d'un circuit ?

Sélectionnez le mode test de continuité. L'appareil émet un bip si la résistance est inférieure à environ 50 Ω.

Puis-je mesurer un courant continu avec ce modèle ?

Non, le UT221 ne mesure que le courant alternatif (AC). Pour le courant continu, utilisez un multimètre standard.

Comment remplacer les piles ?

Ouvrez le compartiment à piles au dos de l'appareil, remplacez les deux piles AAA en respectant la polarité, puis refermez.

Que faire si l'écran n'affiche rien ?

Vérifiez que les piles sont correctement installées et qu'elles ne sont pas déchargées. Remplacez-les si nécessaire.

Le UT221 dispose-t-il d'un rétroéclairage ?

Oui, le modèle UT221 est généralement équipé d'un rétroéclairage pour faciliter la lecture dans des conditions de faible luminosité.

Quelle est la précision des mesures ?

La précision de base est de ±1,5% pour la tension et ±2% pour le courant, selon les spécifications du fabricant.

Comment nettoyer la pince ?

Utilisez un chiffon doux et sec. Évitez les produits abrasifs ou solvants qui pourraient endommager le boîtier.

Où télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com.

MODE D'EMPLOI UT221 Uni-T

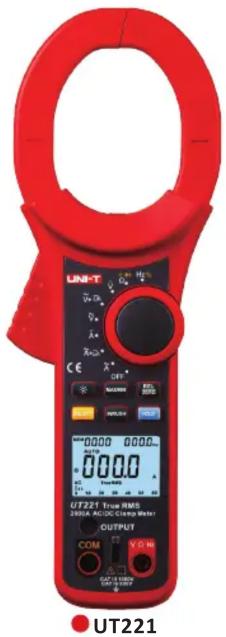

UT220 SERIES

2000A Digital Clamp Meters

UT220 series are 2000A AC/DC digital clamp meters. This series ensures stable performance, safety, and reliability for measuring up to 2000A AC (and DC for UT221) current. It is designed with over-load protection for all ranges, perfect for all professionals measuring currents up to 2000A (2500A for UT222).

• Auto range
• Diode
• Continuity buzzer
• Data hold
• MAX/MIN
• Low battery indication

	Range			UT222UT221
Certificates CE, RoHS, cETLus
AC current (A)	2000A		±(2.5%+5)±(2.5%+5)
	2500A			±(1.5%+5)
DC current (A)	2000A		±(2.5%+5)
	2500A			±(1.5%+5)
AC voltage (V)	750V	±(1.2%+5) ±(1.2%+5)
	1000V			±(1%+3)
DC voltage (V)	1000V	±(0.8%+1)	±(0.8%+1)	±(0.5%+2)
Resistance (Ω)	20MΩ	±(1%+2)
	60MΩ			±(1%+2)
	66MΩ		±(1%+2)
Capacitance (F)	60mF			±(3%+5)
Frequency (Hz)	20MHz		±(0.1%+3)
	60MHz			±(0.1%+3)
Temperature	-40°C~1000°C			±(1%+10)
	-40°F~1832°F			±(1%+18)
Display count		2000 6000 6000
Jaw opening		63mm 63mm 63mm
True RMS			√	√
Duty cycle	10%~90%		√	√
AC+DC				√
Low pass filter			√	√
Inrush current			√	√
Relative mode			√	√
I-OUT function			√	√
Data storage				1000
Analog bar graph			66 61
Category ratings	CAT III 1000V, CAT IV 600V
Power	9V battery (6F22)
Display	43mm x 30mm
Product net weight	UT220: 389g; UT221/UT222: 726g
Product size	298mm x 107mm x 47mm
Standard accessories	Test leads, output cable (UT221/UT222), thermocouple (UT222), English manual
Standard individual packing	Gift box, carrying bag (UT220), tool box (UT221/UT222)
Standard quantity per carton	UT220: 10pcs; UT221/UT222: 5pcs
Standard carton measurement	UT220: 640mm x 305mm x 175mm; UT221/UT222: 510mm x 375mm x 320mm
Standard carton gross weight	UT220: 7.52kg; UT221/UT222: 12.1kg
