Type de produit	Commutateur réseau Gigabit 5 ports
Marque	Digitus
Modèle	DN-95132
Dimensions (L x l x H)	100 x 70 x 25 mm
Poids	150 g
Alimentation	Adaptateur secteur 5V / 1A (inclus)
Ports	5 ports RJ45 10/100/1000 Mbps
Fonctions principales	Plug and Play, Auto MDI/MDIX, commutation store-and-forward
Consommation électrique	Max 2,5 W
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % sans condensation
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; ne pas utiliser de produits chimiques
Sécurité	Ne pas exposer à l'humidité ; utiliser l'adaptateur fourni ; ne pas ouvrir le boîtier
Pièces détachées / réparabilité	Non réparable par l'utilisateur ; adaptateur remplaçable
Informations générales	Conforme aux normes CE ; garantie 2 ans

FOIRE AUX QUESTIONS - DN-95132 Digitus

Comment brancher le commutateur Digitus DN-95132 ?

Branchez l'adaptateur secteur au commutateur et à une prise électrique. Connectez vos appareils (ordinateurs, consoles, etc.) aux ports Ethernet à l'aide de câbles RJ45. Aucune configuration n'est nécessaire : le commutateur est Plug and Play.

Le commutateur est-il compatible avec mon routeur ?

Oui, le DN-95132 est compatible avec tout routeur disposant d'un port Ethernet libre. Il suffit de relier le routeur à l'un des ports du commutateur pour étendre votre réseau filaire.

Puis-je utiliser des câbles de catégorie 5 ou 6 ?

Oui, le commutateur prend en charge les câbles Cat5e, Cat6 et Cat6a pour des performances Gigabit optimales.

Comment savoir si le commutateur fonctionne correctement ?

Vérifiez les voyants LED à l'avant de l'appareil. Chaque port dispose d'une LED verte indiquant une liaison active (allumée) et une activité (clignotante). Un voyant d'alimentation est également présent.

Le commutateur chauffe-t-il ?

Une légère chaleur est normale en fonctionnement. Assurez-vous de placer le commutateur dans un endroit bien ventilé, à l'abri de la lumière directe du soleil et de sources de chaleur.

Peut-on monter le commutateur au mur ?

Ce modèle est conçu pour être posé sur une surface plane. Il ne dispose pas d'encoches de fixation murale. Placez-le sur un bureau ou une étagère.

Le commutateur prend-il en charge le VLAN ou la qualité de service ?

Non, le DN-95132 est un commutateur non géré (plug and play). Il ne propose pas de fonctionnalités avancées comme le VLAN ou QoS.

Que faire si un voyant ne s'allume pas ?

Vérifiez que le câble est bien enfoncé des deux côtés et que l'appareil connecté est allumé. Testez un autre câble ou un autre port. Si le problème persiste, l'appareil ou le câble est peut-être défectueux.

L'adaptateur secteur fourni est-il universel ?

L'adaptateur livré est prévu pour une tension d'entrée de 100-240 V, 50/60 Hz. Il est compatible avec la plupart des prises murales dans le monde, mais une fiche spécifique peut être nécessaire selon le pays.

Comment nettoyer le commutateur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de produits liquides ou abrasifs.

MODE D'EMPLOI DN-95132 Digitus

Guide d'installation rapide

DN-95132

Introduction

Le DN-95132 est un injecteur PoE midspan actif pour l'intérieur, spécialement conçu pour les applications complexes backhaul et réseau. Il fournit un courant de 52 VCC / 0,58 A pour les appareils alimentés (PD) distants via 2 sorties (2 paires). Il prend en charge des appareils 10/100Base-T et Gigabit. Il convient aux appareils alimentés par PoE (30 W), tels que les points d'accès sans fil, les routeurs Wifi, les caméras réseau, les téléphones IP, les antennes micro-ondes et autres périphériques Power over Ethernet. Il est conforme à la norme PoE IEEE802.3af/at. Son boîtier en plastique IP40 est résistant au feu. Il fonctionne avec une large tension d'entrée comprise entre 100 et 240 VCA à 50 ou 60 Hz. À l'intérieur de l'appareil, une puce de reconnaissance identifie et classifie l'appareil alimenté avant de l'alimenter en électricité. Il ne fournit du courant que lorsqu'un appareil alimenté conforme est détecté.

Fonctionnalités

• Fournit un courant de 52 VCC / 0,58 A pour les appareils alimentés (PD) distants via 2 sorties (2 paires)
• Prise en charge des appareils 10/100Base-T et Gigabit
• Fonctionne avec une large tension d'entrée comprise entre 100 et 240 VCA à 50 ou 60 Hz
• Alimentation et données dans un seul câble
• Chaque port de sortie dispose d'une limitation du courant de sortie, d'une protection contre les courts-circuits, d'une détection et d'une classification complètes des appareils alimentés (PD)
• L'injecteur peut être utilisé avec n'importe quel système d'exploitation

Contenu de l'emballage

• Injecteur PoE DN-95132 • 1 x Câble réseau (en option) • 1 x Guide d'installation rapide

Caractéristiques techniques

• IEEE802.3 10Base-T Ethernet
• IEEE802.3u 100Base-Tx Fast Ethernet
• IEEE802.3ab 1000Base-T Gigabit Ethernet
• Conforme à la norme PoE IEEE802.3af/at
• Entrée : 100 – 240 VCA, 1,0 A, 50/60 Hz
• Sortie : 52 VCC, 580 mA • Broches d'alimentation : 4/5(+), 7/8(-) • Débit de données : 10/100/1000 Mbit/s
• Température de fonctionnement : 0 °C à 40 °C
• Humidité de fonctionnement : 20 % à 80 %, sans condensation
• Température de stockage : -20 °C à +70 °C
• Humidité de stockage : 10 % à 90 %, sans condensation
• Altitude de fonctionnement : jusqu'à 2000 mètres
• Boîtier : Plastique
• Couleur : Blanc
• Indice IP : IP40 • Dimensions : 107,3 x 56 x 34 mm
• Poids : 146,8 g
• Indicateur de puissance : Jaune
• Indicateur de charge PoE : Vert

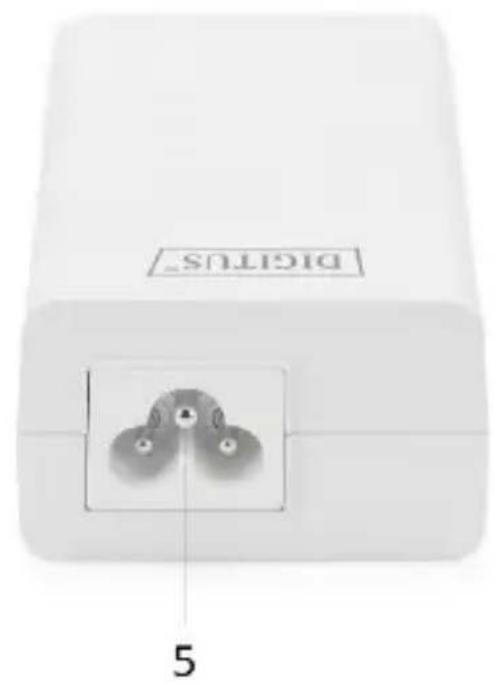

Description du produit

1. LAN : Port d'entrée de données
2. Indicateur de charge PoE
3. PoE : Port de sortie de données et d'alimentation
4. Indicateur d'alimentation
5. Entrée d'alimentation CA

Schéma de connexion

1. Point d'accès sans fil
2. Caméra IP
3. Alimentation électrique 100-240Vac
4. Switch
5. DN-95132

a. Câble de données et d'alimentation b. Câble d'alimentation 100-240Vac c. Câble de données

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Allemagne
