Type de produit	Viseur électronique professionnel
Marque	Sony
Modèle	DVF-L350
Dimensions (L x H x P)	120 x 80 x 150 mm
Poids	Environ 350 g
Alimentation	Alimentation CC 12 V via câble fourni
Consommation électrique	Environ 6 W
Type d'écran	Écran LCD couleur 3.5 pouces
Résolution	480 x 240 pixels
Luminosité	200 cd/m²
Entrée vidéo	Composite / S-Vidéo
Sortie vidéo	Composite (pass-through)
Fonctions principales	Affichage vidéo, réglage contraste/luminosité, inverseur d'image
Entretien et nettoyage	Utiliser un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes.
Pièces détachées et réparabilité	Contacter un centre de service agréé Sony.
Température de fonctionnement	0 °C à 40 °C
Accessoires inclus	Cache-œil, câble CC, support de fixation

FOIRE AUX QUESTIONS - DVF-L350 SONY

Comment brancher le viseur DVF-L350 à une caméra ?

Connectez le câble vidéo (composite ou S-Vidéo) à la sortie correspondante de la caméra. Branchez l'alimentation 12 V fournie. Le viseur s'allume automatiquement.

Le viseur n'affiche aucune image, que faire ?

Vérifiez que le câble vidéo est correctement branché et que la caméra émet bien un signal. Assurez-vous que l'alimentation est branchée et que le voyant d'alimentation est allumé.

Comment régler la luminosité et le contraste ?

Utilisez les molettes situées sur le côté du viseur. Tournez la molette BRIGHT pour la luminosité et la molette CONTRAST pour le contraste.

Puis-je utiliser le DVF-L350 avec une caméra HD ?

Le DVF-L350 accepte les signaux composites et S-Vidéo en définition standard (SD). Pour une caméra HD, vous aurez besoin d'un adaptateur ou d'un convertisseur.

Comment inverser l'image (miroir) ?

Localisez l'interrupteur MIRROR à l'arrière du viseur. Basculez-le pour inverser l'image horizontalement, utile pour les prises de vue en reflex.

Quelle est la durée de vie de l'écran ?

L'écran LCD a une durée de vie estimée à environ 50 000 heures dans des conditions normales d'utilisation.

Comment nettoyer l'écran et le cache-œil ?

Utilisez un chiffon microfibre légèrement humide pour l'écran. Pour le cache-œil, lavez-le à l'eau tiède savonneuse, rincez et séchez complètement avant de le remettre.

Le viseur chauffe-t-il normalement ?

Une légère chaleur en fonctionnement est normale. Si le viseur devient très chaud, éteignez-le et vérifiez la ventilation. Ne couvrez pas les fentes d'aération.

Où trouver des pièces de rechange ?

Contactez un centre de service agréé Sony ou consultez le site Web d'assistance Sony pour commander des pièces détachées comme le cache-œil ou le câble d'alimentation.

Peut-on fixer le viseur sur un trépied ?

Oui, le DVF-L350 dispose d'un trou de fixation pour trépied (filetage 1/4 de pouce) sous le support.

MODE D'EMPLOI DVF-L350 SONY

Avant d'utiliser l'appareil, veuillez lire attentivement ce manuel et le conserver pour référence future.

DVF-L350

Table des matières

Présentation....3

Remarques sur l'utilisation ....3

Identification des pièces......4

Fixation du viseur sur une caméra....5

Retrait du viseur....6

Ajustement de la position......6

Ajustement de la position gauche/droite .....6

Ajustement de la position avant/arrière et de la hauteur....7

Ajustement de l'angle....7

Relèvement de l'oculaire et du barillet VF....8

Relèvement du barillet VF ....8

Retrait du barillet VF....8

Nettoyage de l'écran LCD....9

Spécifications......9

Présentation

Le DVF-L350 est un viseur LCD couleur de 3,5 pouces. Cet appareil présente les caractéristiques suivantes.

Haute résolution et grand angle visuel

Le viseur utilise un écran LCD haute résolution pour une résolution de 960 × 540.

L'écran large LCD vous permet de filmer facilement lorsque l'oculaire est retiré.

Image stable

L'écran LCD offre des images stables sans distorsion, quelle que soit la luminosité de l'affichage.

Loupe haute performance

L'objectif à 3 éléments et 2 groupes (y compris un objectif asphérique) permet de produire des images présentant une faible distorsion et de procéder à des ajustements à travers une large échelle de visibilité.

Oculaire et barillet VF ajustables et amovibles

Le relèvement ou le retrait de l'oculaire vous permet de filmer en visualisant à distance l'écran du viseur. Le relèvement ou le retrait du barillet VF vous permet de travailler tout en visualisant directement l'écran LCD.

Remarques sur l'utilisation

Lieu d'utilisation

Lorsque vous utilisez le viseur dans des environnements à basse température, les niveaux de résolution dynamique peuvent diminuer pendant la période qui suit immédiatement la mise sous tension.

Condensation

Si l'appareil est soudainement déplacé d'un endroit froid à un endroit chaud, ou si la température ambiante augmente brusquement, de l'humidité peut se former sur la surface externe de l'appareil et/ou à l'intérieur de l'appareil. Ce phénomène est connu sous le nom de condensation. Si de la condensation se produit, mettez l'appareil hors tension et patientez le temps que la condensation disparaisse avant d'utiliser l'appareil. L'utilisation de l'appareil avec de la condensation pourrait endommager l'appareil.

Écran LCD

L'écran LCD intégré à cet appareil est fabriqué avec une technologie de haute précision, ce qui permet d'obtenir un taux d'au moins 99,99% de pixels qui fonctionnent. Ainsi, un infime pourcentage de pixels peut être « bloqué », c'est-à-dire toujours éteint (noir), toujours éclairé (rouge, vert ou bleu), ou clignotant. En outre, après une longue période d'utilisation, en raison des caractéristiques physiques de l'afficheur à cristaux liquides, de tels pixels « bloqués » peuvent apparaître spontanément. Ces problèmes ne sont pas graves.

Affichage de l'image LCD

En raison des caractéristiques physiques des écrans LCD, une diminution de la luminosité ou un changement de la température de couleur peut se produire lors de longues périodes d'utilisation. Ces problèmes ne sont pas graves. De plus, ces événements n'affecteront pas les données enregistrées.

Objectif du viseur

Ne laissez pas l'objectif du viseur face à une source puissante de lumière, comme la lumière solaire. Il se peut que l'écran LCD grille ou qu'un incendie se produise si l'objectif concentre la lumière du soleil ou d'une autre source puissante de lumière.

• Utilisez un dispositif de soufflage dépoussiérant pour éliminer la poussière de l'écran.
• N'utilisez jamais de solvants, comme un diluant, pour nettoyer l'écran.

Identification des pièces

Raccordez-la au connecteur VF de la caméra.

2 Câble du viseur

3 Œillère

4 Ajusteur de dioptrie

Tournez l'ajusteur pour régler la dioptrie afin que l'image soit clairement visible.

5 Oculaire

Relevez-le ou retirez-le selon la situation.

6 Barillet du viseur

Relevez-le ou retirez-le selon la situation.

7 Indicateur de signalisation

Il est situé sur le dessus de l'écran LCD interne de l'appareil.

Il s'allume, clignote en rouge ou s'éteint selon la situation.

Allumé : La caméra/caméscope enregistre.

Clignote : Une erreur ou un avertissement s'est produit.

Pour plus de détails sur les états de l'indicateur, consultez le mode d'emploi de votre caméra/caméscope.

8 Touche FOCUS MAG (affichage agrandi)

Agrandit la hauteur et la largeur de l'image (x2) pour faciliter le réglage de la mise au point. Cela n'affecte pas le signal de sortie de la caméra.

L'affichage alterne entre l'affichage agrandi et l'affichage normal à chaque pression de la touche.

9 Commutateur MIRROR (miroir)

Inverse la gauche et la droite de l'image.

Réglez cet interrupteur sur ON lors de l'affichage de l'image sans le barillet VF et l'oculaire.

ON: Inverse la gauche et la droite de l'image.

OFF: L'image n'est pas inversée.

10 Bouton CONTRAST (ajustement du contraste)

Tournez le bouton pour ajuster le contraste à l'écran. Cela n'affecte pas le signal de sortie de la caméra.

11 Bras de rotation

Tournez le bras pour ajuster la position de l'appareil.

12 Bouton de verrouillage du bras

Utilisez-le lors de l'ajustement de la position avant/arrière et de la hauteur de l'appareil.

13 Bras L

Fixez-le à la griffe du viseur de la caméra.

Vous pouvez également faire glisser l'appareil en avant, en arrière, sur la gauche et sur la droite pour ajuster sa position.

14 Butée de glissement

Empêche cet appareil de se séparer de la caméra lorsque vous le faites glisser sur la gauche et sur la droite.

Fixation du viseur sur une caméra

ATTENTION

Ne laissez pas l'objectif de l'oculaire en face du soleil lorsque le viseur est fixé.

Les rayons du soleil directs peuvent entrer, se concentrer dans l'objectif de l'oculaire et provoquer un incendie.

1 Fixez le viseur sur la caméra.

①Desserrez la bague de fixation sur la griffe du viseur de la caméra.

②Alignez l'encoche du bras L du viseur avec la griffe du viseur, puis fixez le viseur en le faisant glisser horizontalement.

La butée de glissement s'abaisse automatiquement.

③Serrez la bague de fixation.

2 Reliez le câble.

①Reliez la fiche du viseur au connecteur VF sur la caméra. Vérifiez l'orientation du connecteur, puis insérez-le jusqu'à ce que vous entendiez un déclic.

②Fixez bien le câble en utilisant le collier de serrage si nécessaire.

Remarques

• Éteignez toujours la caméra avant de relier la fiche du viseur au connecteur VF de la caméra. Si vous procédez aux connexions lorsque la caméra est allumée, le viseur peut ne pas fonctionner correctement.
• Veillez à vérifier la forme du connecteur du viseur et à l'insérer dans le bon sens.
• Insérez complètement la fiche du viseur dans le connecteur VF de la caméra et assurez-vous qu'elle soit bien fixée. Si le connecteur n'est pas bien en place, il se peut que l'image soit déformée et que l'indicateur de signalisation ne s'allume pas correctement.

Retrait du viseur

1. Retirez le câble du viseur du collier de serrage et déconnectez la fiche du connecteur VF de la caméra.

Tirez sur le connecteur en le maintenant bien droit et en appuyant sur les boutons de déverrouillage des deux côtés du connecteur.

Remarque

Si vous tirez de force sur le connecteur sans appuyer sur les boutons de déverrouillage, vous risquez d'endommager le connecteur.

2. Desserrez la bague de fixation sur la griffe du viseur de la caméra. 3. Faites glisser le viseur dans la direction opposée de celle utilisée pour le fixer, puis soulevez la butée de glissement pour retirer le viseur.

Ajustement de la position

Remarque

Si vous tournez excessivement le viseur dans une seule direction tout en ajustant sa position et son angle, vous risquez de tirer sur le câble du viseur et de le déconnecter.

Ajustement de la position gauche/droite

Desserrez la bague de fixation sur la griffe du viseur de la caméra, puis faites glisser le viseur sur la gauche ou sur la droite pour ajuster sa position.

Une fois l'ajustement terminé, serrez la bague de fixation pour bloquer la position.

Ajustement de la position avant/arrière et de la hauteur

Bouton de verrouillage du bras

Tournez le bouton de verrouillage du bras du viseur dans la direction opposée à LOCK, puis faites glisser le viseur en avant ou en arrière et tournez le bras de rotation pour ajuster sa position.

Une fois l'ajustement terminé, tournez le bouton de verrouillage du bras dans la direction LOCK.

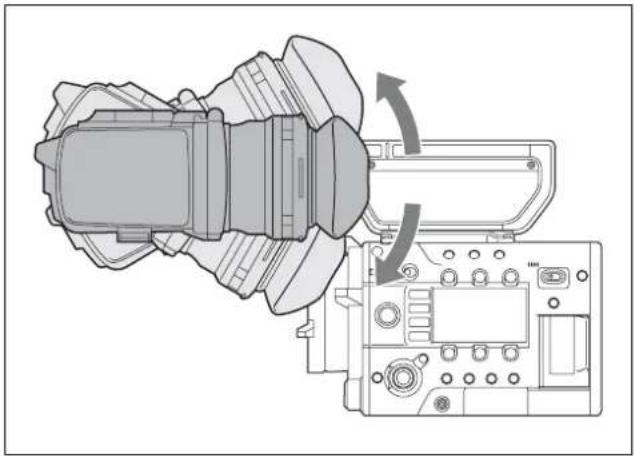

Ajustement de l'angle

Tenez le viseur et ajustez son angle.

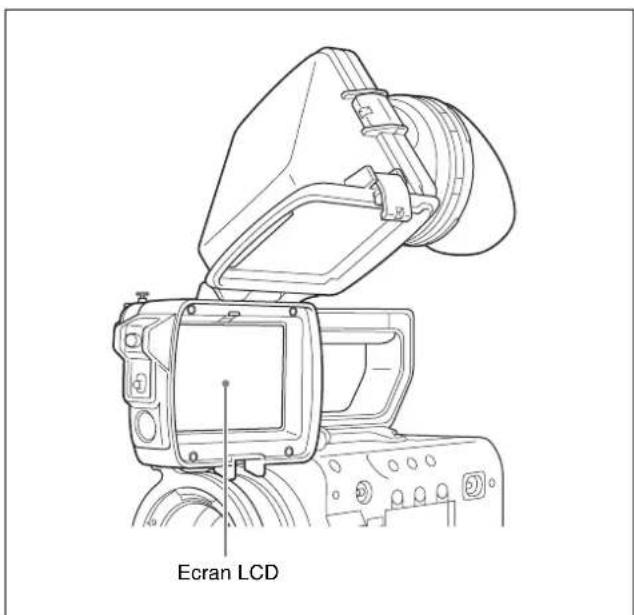

Relèvement de l'oculaire et du barillet VF

Vous pouvez voir l'écran LCD dans le viseur ou son image inversée en relevant l'oculaire ou le barillet VF. Cette section explique comment relever ou retirer le barillet VF. L'oculaire peut être relevé ou retiré de la même façon.

Si vous regardez l'écran LCD directement, réglez le commutateur MIRROR sur ON.

Relèvement du barillet VF

1 Appuyez sur le loquet inférieur pour le déverrouiller.

2 Relevez le barillet VF.

Le barillet VF se verrouille à 120 degrés.

Dans des circonstances normales, utilisez le viseur dans cette position de verrouillage.

Vous pouvez également ouvrir le barillet VF au-delà de cette position de verrouillage. Pour retourner à la position de verrouillage à 120 degrés après l'avoir ouvert davantage, replacez le barillet VF en position fermée avant de l'ouvrir à nouveau.

Retrait du barillet VF

1 Appuyez sur le loquet inférieur pour le déverrouiller.

2 Relevez le barillet VF.

3 Faites glisser le bouton du haut dans la direction opposée au barillet VF pour le déverrouiller.

4 Faites glisser le barillet VF à l'horizontale pour le retirer.

Nettoyage de l'écran LCD

Lorsque vous nettoyez l'écran LCD du viseur, retirez le viseur de la caméra et faites attention à ne pas endommager les composants.

Pour les détails sur la façon de retirer le viseur de la caméra, consultez « Retrait du viseur » (page 6).

Pour les détails sur la procédure de retrait du barillet VF, consultez « Retrait du barillet VF » (page 8).

Retrait de la poussière de la surface de l'écran LCD

Utilisez un dispositif de soufflage dépoussiérant.

Remarque

N'utilisez pas de diluant ou autres solvants.

Après une utilisation dans des environnements difficiles

Assurez-vous de procéder aux opérations de maintenance suivantes après avoir utilisé le viseur dans des endroits poussiéreux, sur des plages, près de sources thermales ou dans d'autres environnements difficiles.

• Utilisez une brosse soufflante pour retirer soigneusement la poussière ou le sable de l'intérieur du viseur.
• Nettoyez les contacts des connecteurs.
• Après avoir effectué les opérations de maintenance ci-dessus, procédez à un test de fonctionnement de base pour vérifier que le viseur fonctionne correctement.

Spécifications

Généralités

Alimentation

De 10,5 V à 17,0 V CC (fournie par la caméra)

Consommation électrique

1,2 W

Température de fonctionnement

De 0 °C à 40 °C (32 °F à 104 °F)

Température de stockage

De -20 °C à +60 °C (-4 °F à +140 °F)

Poids

Environ 660 g (1 livre 7,3 onces)

Dimensions

Écran LCD

Écran LCD couleur TFT transmissif de 3,5 pouces

Zone d'affichage

76,8 × 43,2 mm (3 1/8 × 1 3/4 pouces) (H/V, rapport d'aspect 16:9)

Performance

Luminosité

300 cd/m² (luminosité de crête, typique)

Résolution

960 × 540

Température de couleur

D65

Connecteur

Connecteur rectangulaire à 26 broches (1)

Accessoires fournis

Avant d'utiliser cette unité (1)

Mode d'emploi (CD-ROM) (1)

Garantie (1)

Accessoires apparentés

Caméscope à mémoire à semi-conducteurs

PMW-F5, PMW-F55

La conception et les spécifications peuvent être modifiées sans préavis.

Remarques

• Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.
• Sony n'assumera pas de responsabilité pour les réclamations, quelle qu'elles soient, effectuées par les utilisateurs de cet appareil ou par des tierces parties.
• Sony n'assumera pas de responsabilité pour la cessation ou l'interruption de tout service lié à cet appareil, résultant de quelque circonstance que ce soit.
