KDCLI124ER - Climatiseur KING D HOME - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mobile
Caractéristiques techniques principales	Monobloc, réversible, avec fonction déshumidification
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	75 x 45 x 35 cm
Poids	30 kg
Compatibilités	Compatible avec fenêtres coulissantes et battantes
Type de batterie	Non applicable
Tension	220-240 V
Puissance	12000 BTU
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation
Entretien et nettoyage	Filtres à nettoyer régulièrement, vidange de l'eau condensée
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant
Sécurité	Protection contre la surchauffe, arrêt automatique en cas de panne
Informations générales utiles	Idéal pour les pièces jusqu'à 30 m², niveau sonore de 65 dB

FOIRE AUX QUESTIONS - KDCLI124ER KING D HOME

Comment assembler le KING D HOME KDCLI124ER ?

Veuillez suivre les instructions fournies dans le manuel d'utilisateur. Assurez-vous d'avoir tous les outils nécessaires à portée de main et de suivre chaque étape dans l'ordre.

Quels sont les matériaux utilisés pour le KING D HOME KDCLI124ER ?

Le KING D HOME KDCLI124ER est fabriqué en bois de haute qualité avec des finitions en métal. Vérifiez les spécifications du produit pour plus de détails.

Comment nettoyer le KING D HOME KDCLI124ER ?

Utilisez un chiffon doux et humide pour nettoyer le meuble. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Que faire si une pièce est manquante lors de l'assemblage ?

Contactez notre service client avec votre numéro de commande et une description de la pièce manquante. Nous vous enverrons la pièce rapidement.

Le KING D HOME KDCLI124ER est-il résistant à l'eau ?

Le KING D HOME KDCLI124ER n'est pas entièrement résistant à l'eau. Évitez de laisser des liquides renversés sur le meuble pour prévenir les dommages.

Quelle est la capacité de poids maximale du KING D HOME KDCLI124ER ?

La capacité de poids maximale est de 100 kg. Assurez-vous de ne pas dépasser cette limite pour garantir la sécurité et la durabilité du produit.

Où puis-je trouver des pièces de rechange pour le KING D HOME KDCLI124ER ?

Les pièces de rechange peuvent être commandées directement sur notre site web ou en contactant notre service client.

Le KING D HOME KDCLI124ER est-il facile à déplacer ?

Le KING D HOME KDCLI124ER est conçu pour être relativement léger, mais il est recommandé de demander de l'aide pour le déplacer afin d'éviter tout dommage.

Y a-t-il des garanties pour le KING D HOME KDCLI124ER ?

Oui, le KING D HOME KDCLI124ER est couvert par une garantie de 2 ans contre les défauts de fabrication. Conservez votre reçu pour des réclamations.

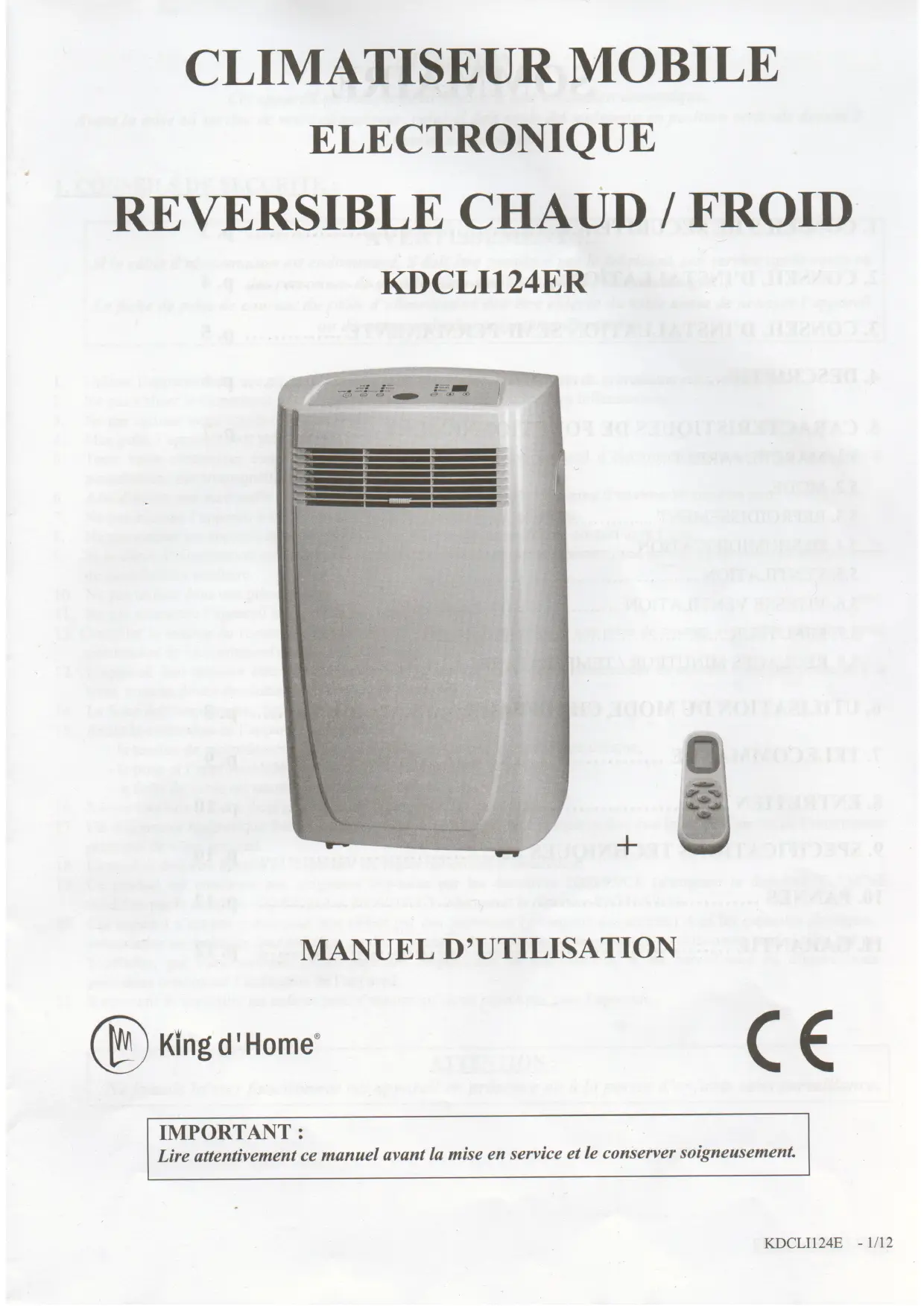

MODE D'EMPLOI KDCLI124ER KING D HOME

IMPORTANT: Lire attentivement ce manuel avant la mise en service et le conserver soigneusement.

Sommaire

1. CONSEILS DE SÉCURITÉ p. 3
2. CONSEIL D'INSTALLATION 4
3. CONSEIL D'INSTALLATION SEMI-PERMANENTE. p. 5 4. DESCRIPTIF. p. 6
4. CHARACTERISTIQUES DE FONCTIONNEMENT. p. 7

5.1. MARCHE/ARRET p. 7 5.2. MODE p. 7 5.3. REFROIDISSEMENT p. 7 5.4. DESHUMIDIFICATION p. 7 5.5. VENTILATION p. 8 5.6. VITESSE VENTILATION p. 8 5.7. MINUTEUR p. 8 5.8. REGLAGES MINUTEUR / TEMPERATURE p. 8

1. UTILISATION DU MODE CHAUFFAGE 18
2. TELECOMMANDE p.9
3. ENTRETIEN p. 10
4. SPECIFICATIONS TECHNIQUES p. 10 10. PANNES p. 12 11. GARANTIE p. 12

Cet appareil est uniquement destiné à une utilisation domestique.

Avant la mise en service de votre climatiseur, celui-ci doit avoir été maintenu en position verticale durant 2 heures au minimum.

Avertissement !!!

Si le cable d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

La fiche de prise de courant du câble d'alimentation doit être enlevée du socle avant de nettoyer l'appareil ou d'entreprendre les opérations d'entretien.

1. Utiliser l'appareil dans une pièce de dimension correspondant à sa capacité de refroidissement / ventilation.
2. Ne pas utiliser le climatiseur près d'appareils à gaz, cheminées ou liquides inflammables.
3. Ne pas incliner votre appareil de plus de en le déplaçant.
4. Manipuler l'appareil avec précaution.

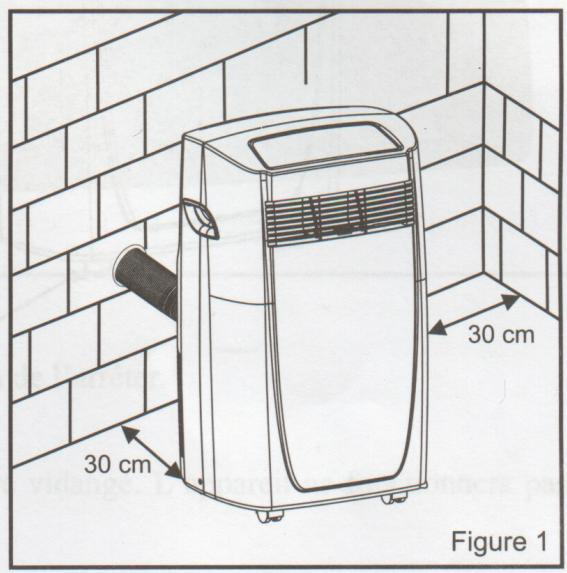

5. Tenir vos climatiseur éloigné d'environ 1 mètre de tout autre appareil d'électroménager pour éviter le risque de perturbations électromagnétiques.
6. Afin d'éviter une surchauffe de l'appareil, nous vous conseillons de l'éloigner d'environ 50 cm d'un mur.
7. Ne pas exposer l'appareil à toutes sources de chaleur directes ou indirectes.
8. Ne pas utiliser cet appareil dans des endroits humides, et ne pas mettre en contact avec l'eau.
9. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire.
10. Ne pas utiliser dans une pièce comble.
11. Ne pas soumettre l'appareil à des chocs ou à des vibrations.
12. Contrôler la tension du réseau. Le climatiseur est prévu uniquement pour une prise de courant avec mise à la terre ayant une tension de raccordement de 230 Volts (50 Hz).
13. L'appareil doit toujours être branché sur une prise de terre. Si l'approvisionnement en courant n'est pas connecté à la terre, vous ne devez absolument pas connecter l'appareil.
14. La fiche doit toujours être facilement accessible lorsque l'appareil est branché.
15. Avant la connexion de l'appareil, contrôle si :
16. la tension de raccordement est bien la même que celle de la plaque signalétique,
17. la prise et l'approvisionnement en courant sont adaptés à l'appareil,
18. la fiche du câble est adaptée à la prise de courant
19. Retirer toujours la fiche de la prise lorsque l'appareil n'est pas utilisé.
20. Un disjoncteur magnétique thermique ou un fusible de sécurité de 16 ampères doit être installé en avant de l'interrupteur principal de votre appareil.
21. Le produit doit être installé en respectant les règles nationales d'installation.
22. Ce produit est conforme aux exigences imposées par les directives 2006/95/CE (abrogeant la directive 73/23/CEE) modifiée par la directive 93/68/CEE et 2004/108/CE (abrogeant la directive 89/336/CEE).
23. Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
24. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Ne jamais laisser fonctionner cet appareil en présence ou à la portée d'enfants sans surveillance.

2. Conseil d'installation de votre climatiseur :

Votre climatiseur mobile vous permet de l'installer et de le déplacer facilement à l'endroit souhaité.

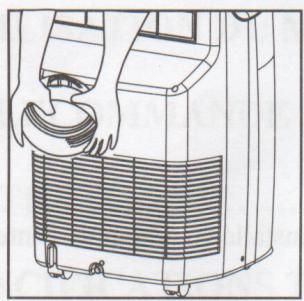

Raccorder le flexible d'évacuation au dos de l'unité.

Déployer le flexible à la longueur souhaitée et raccorder la buse de ventilation vers l'extérieur au travers de la fenêtre.

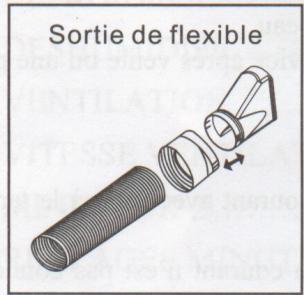

Buse d'échappement Connecteur de la buse d'échappement (2 unités)

Flexible d'échappement

BLOC d'echappement et installation

1. Insérer les 2 extrémités du flexible d'échappement dans les 2 connecteurs de la buse d'échappement. Pour cela, les tordre en sens inverse horaire jusqu'à la butée.
2. Raccorder un des connecteurs de la buse à la sortie située au dos de l'appareil, en faisant coulisser le connecteur du flexible vers le bas sur la sortie d'échappement de l'appareil. S'assurer alors que les cosses situées sur le connecteur de la buse s'enclenchant dans les rainures du connecteur de l'unité.
3. Fixer une autre buse d'échévement au connecteur.

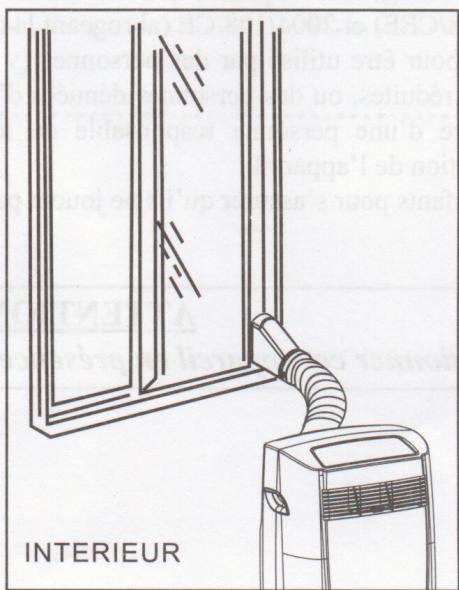

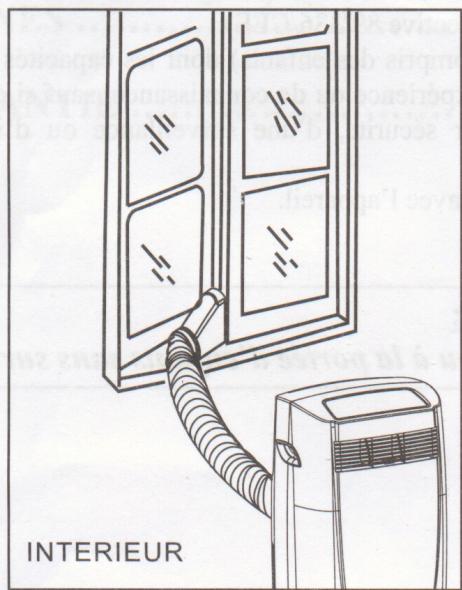

4. Déployer le flexible d'échévement et fermer la fenêtre de sorte à coincer la buse d'échévement comme indiqué dans les schémas ci-dessous.

Si nécessaire, votre appareil peut également être installé de manière semi-permanente.

Procédure comme suit :

Percer un trou dans un mur extérieur ou sur un vitrage de fenêtre. Respecter la hauteur et les dimensions du trou (cf. figure 2). Fixer la purge à bride en option dans le trou. Installer le flexible d'échappement dans le boîtier, au dos de l'appareil. Adapter l'extrémité du flexible d'échappement à la fixation à bride comme illustré (cf. figure 3).

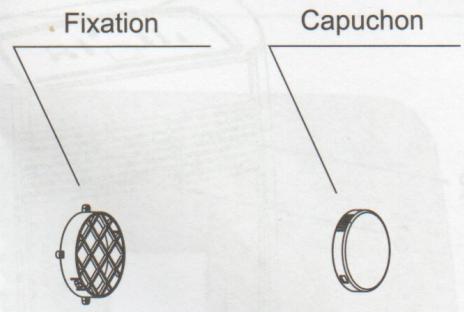

Lorsque le flexible n'est pas utilisé, installer le capuchon pour connecteur de fenêtre rond dans le trou.

Remarque : en cas d'installation semi-permanente du climatiseur, laisser une porte de ventilation ouverte (1 cm suffit), afin de garantir une ventilation correcte.

Dans le vitrage de la fenêtre

Dans le montant d'une fenêtre française.

Dans le mur : nous vous conseillons d'isoler la section de mur afin de garantir une isolation adaptée. Figure 2

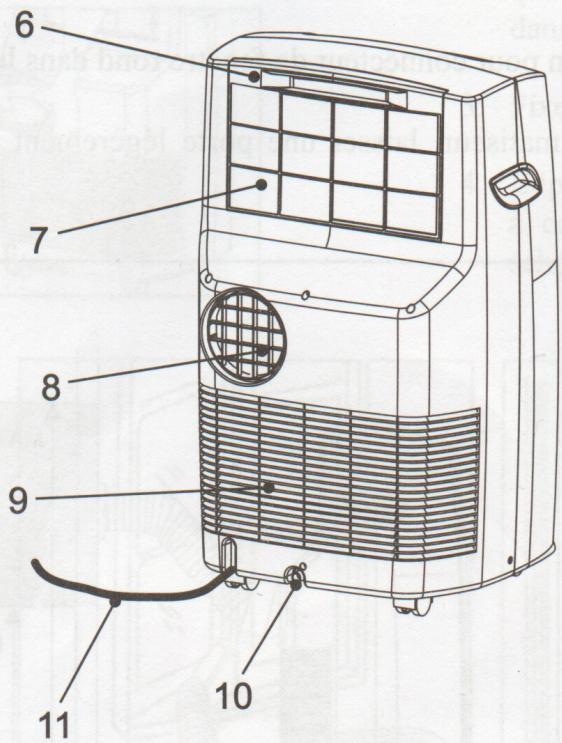

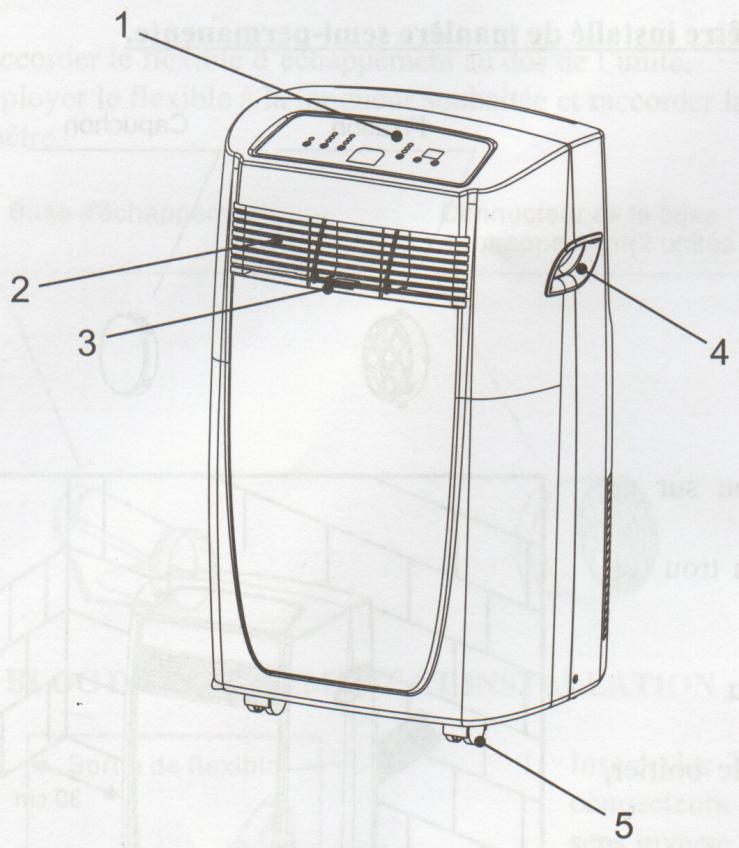

Figure 3

1	Panneau de commande
2	Collecteur
3	Réglage volet (gauche-droit)
4	Poiignée
5	Roulettes

6	Filtre
7	Arrivée d'air (évaporateur)
8	Sortie d'air chaud
9	Arrivée d'air (condenseur)
10	Purge d'eau
11	Cordon d'alimentation

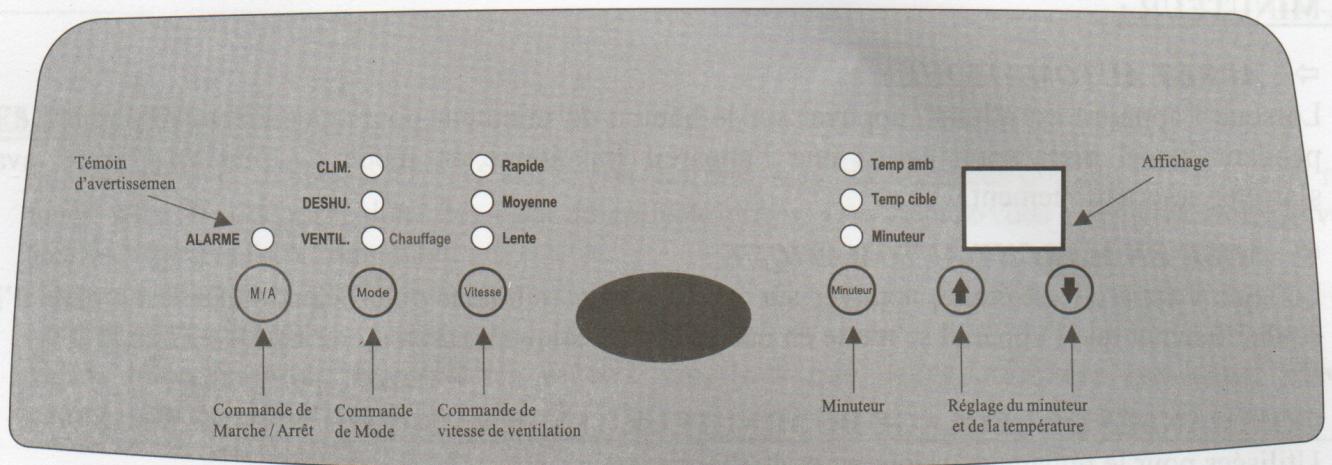

5. Characteristiques de fonctionnement:

Avant la mise en service de votre climatisation, celui-ci doit avoir été maintenu en position verticale durant 2 heures au minimum.

5.1. Commande MARCHE / ARRET:

Cette commande permet de mettre l'appareil en marche ou de l'arrêter.

Témoin d'avertissement :

Ce témoin indique que le réservoir d'eau interne doit être vidangé. L'appareil ne fonctionnera pas tant que l'eau n'a pas été vidangée.

Sélection de l'un des 4 modes : Climatisation / Déshumidification / Ventilation / Chauffage. En utilisant la commande du mode, un témoin indique le réglage actuel.

5.3. Mode climatisation :

Lorsque le mode CLIMATISATION est sélectionné, le témoin lumineux se met en vert.

L'air est alors refroidi et l'air chaud est évacué vers l'extérieur par le tube d'échappement. Ajuster la vitesse de ventilation en fonction de la température de l'air la plus confortable. La température peut être régée entre 16°C et 32°C.

En mode CLIMATISATION, les flexibles d'échange d'air doivent ventiler à l'extérieur.

5.4. Mode DESHUMIDIFICATION:

Lorsque le mode DESHUMIDIFICATION est sélectionné, le témoin lumineux se met en orange.

L'air est déshumidifié lorsqu'il traverse l'unité, sans toutefois être complètement refroidi.

Si la température ambience est de 25°C, la vitesse de ventilation peut être ajustée. Sinon, elle est bloquée en mode « faible ».

En mode DESHUMIDIFICATION, les flexibles d'échange d'air chaud doivent ventiler à l'intérieur de la pièce, et non à l'extérieur comme en mode de refroidissement. Si l'unité ventilé à l'extérieur, l'air sera légèrement refroidi.

5.5. Mode ventilation:

Lorsque le mode VENTILATION est sélectionné, le témoin lumineux se met en jaune.

L'air circule dans la pièce, sans être refroidi.

Remarque: en mode VENTILATION, l'appareil n'a pas besoin d'être ventilé.

5.6. Commande de la vitesse de ventilation :

3 vitesses peuvent être régées : Forte, Moyenne, Lente

5.7. Minuteur :

ARRETAUTOMATIQUE:

Lorsque l'appareil est allumé, appuyer sur le bouton du minuteur pour sélectionner le nombre d'heures pendant lequel vous souhaiteriez que l'appareil fonctionne en mode CLIMATISATION, avant de s'arrêter automatiquement. MISE EN MARCHE AUTOMATIQUE:

Lorsque l'appareil est éteint, appuyer sur le bouton du minuteur pour sélectionner le nombre d'heures souhaité avant que l'appareil se mette en marche automatiquement en mode CLIMATISATION.

5.8. Commandes de reglage du minuteur/temperature:

Utilisées pour le réglage du minuteur et du thermostat

La température ambiente est affichée par défaut

En mode REFROIDISSEMENT, si vous appuyez sur le bouton « ↑ » ou « ↓ », la température régée s'affiche et peut être ajustée. Au bout de 15 secondes, l'affichage revient à la température ambiente. La température ne peut être régée qu'en mode REFROIDISSEMENT.

Le temps peut être réglé entre 1 et 24 heures.

Remarque: Appuyer simultanément sur les boutons « ↑ » ou « ↓ » pour basculer l'affichage entre les degrés Celsius et les degrés Fahrenheit.

Lorsque vous arrêtez le climatiseur, attendre 3 minutes avant de le remettre en marche.

Important

Afin d'optimiser le rendement de votre climatisation, nous vous recommandons de ne pas l'exposer directement aux rayons du soleil lors de son fonctionnement (si possible, tirer les rideaux ou fermer les volets).

6. Utilisation du mode chauffage :

• Cet appareil est équipé d'une pompe à chaleur.
• Le mode CHAUFFAGE ne peut fonctionner que si la température ambiente est inférieure à 25°C.
• Sélectionner le mode « CHAUFFAGE » à l'aide du bouton « MODE » du clavier de commande ou depuis la télécommande. Lorsque le mode « CHAUFFAGE » est sélectionné, le voyant « rouge chauffage » s'allume.

Important:

Lorsque le voyant rouge s'allume, il est parfois nécessaire d'attendre plusieurs minutes avant le démarrage de la pompe à chaleur en mode CHAUFFAGE (particulièrement, si vous passez du mode CLIMATISATION au mode CHAUFFAGE).

• En mode CHAUFFAGE, la température désirée peut être programmée de 16°C à
• Comme lors du fonctionnement en mode CLIMATISATION, si vous appuyez sur le bouton touches « ↑ » ou « ↓ ante.

Important:

Lorsque l'appareil fonctionne en mode CHAUFFAGE, le tuyau d'évacuation d'air doit être dirigé vers l'extérieur.

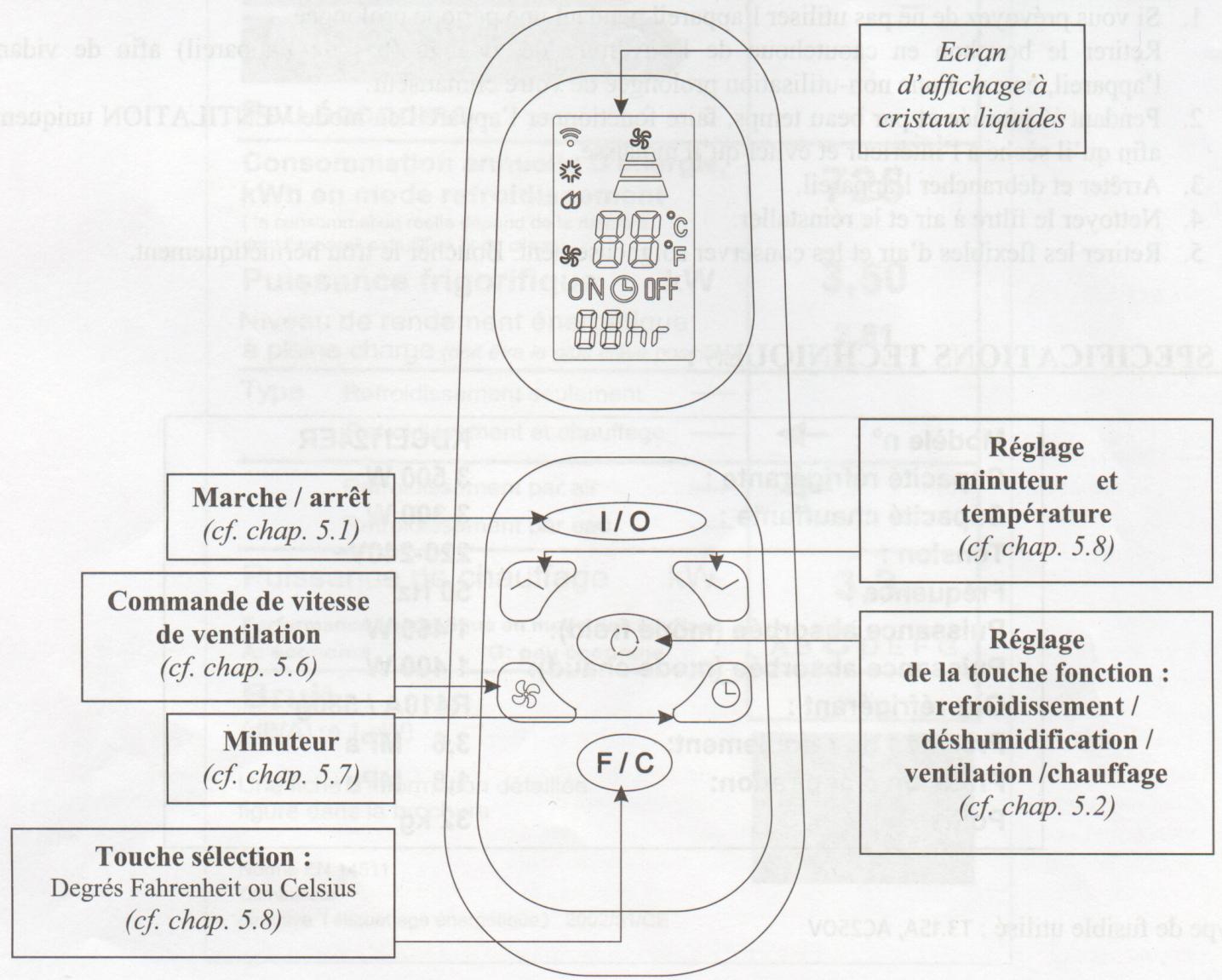

7. TELECOMMANDE :

• Fonctionne avec 2 piles AAA, 1.5 volts, non fournies. Les piles usagées doivent être mises au rebut de façon sûre. Les déposer dans des bacs de collecte prévus (renseignez-vous auprès de votre revendeur) afin de protéger l'environnement.
• Respecter les polarités en les insérant. La diriger vers le tableau de commande du climatiseur.
• Votre télécommande reprend les mêmes fonctions que celles indiquées sur votre clavier de commande du climatiseur.

Pour l'utilisation de celle-ci, veuillez vous reporter au : - Chapitre N° 5 « CHARACTERISTIQUES DE FONCTIONNEMENT »

Maintenance de l'appareil :

1. Pour toutes opérations d'entretien et de nettoyage, il est IMPERATIF de débrancher l'appareil pour des raisons de sécurité.
2. Ne pas utiliser de produits chimiques ou de détergents pour le nettoyage, qui pourrait facilement abîmer, ou déformer votre appareil.
3. Nettoyer le climatiseur avec un chiffon légèrement humide, et le sécher.

Maintenance du filtre à air:

Pour une meilleure efficacité, le filtre à air doit être nettoyé au bout de 100 heures d'utilisation.

Pour le nettoyer :

Arrêter l'appareil et prisoner le filtre à air en le poussant vers le haut. Nettoyer et réinstaller le filtre à air : en cas de saleté évidente, laver le filtre à l'eau savonneuse tiède, le rincer et le sécher avant de le replacer dans son compartiment. En cas d'utilisation du climatiseur dans un environnement extrêmement poussiéreux, nettoyer le filtre à air toutes les 2 semaines.

Maintenance apres utilisation:

1. Si vous prévoyez de ne pas utiliser l'appareil pendant une période prolongée, retirer le bouchon en caoutchouc de l'ouverture de vidange (bas de l'appareil) afin de vidanger l'appareil, en cas d'une non-utilisation prolongée de votre climatiseur.
2. Pendant 12 journée et par beau temps, faire fonctionner l'appareil en mode VENTILATION uniquement afin qu'il sèche à l'intérieur et éviter qu'il moisisse.
3. Arrêter et débrancher l'appareil.
4. Nettoyer le filtre à air et le réinstaller.
5. Retirer les flexibles d'air et les conserver soigneusement. Boucher le trou hermétiquement.

9. Specifications techniques :

Modèle n°:	KDCLI124ER
Capacité réfrigérante:	3 500 W
Capacité chauffante:	3 300 W
Tension:	220-240V~
Fréquence:	50 Hz
Puisance absorbée (mode froid):	1 450 W
Puisance absorbée (mode chaud):	1 400 W
Gaz réfrigérant:	R410A / 580g
Pression de refoulement:	3,6 MPa
Pression d'aspiration:	1,8 MPa
Poids:	32 kg
Énergie Fabricant Unité extérieure Unité intérieure	Climatiseur Portatif
Econome A B C D E F G Peu économique	A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A
Consommation annuelle D'énergie, kWh en mode refroidissement (la consommation réelle dépend de la manière dont l'appareil est utilisé et du climat) Puisance frigorifique kW Niveau de rendement énergétique à pleine charge (doit être le plus élevé possible)	725 3,50 2,61
Type Refroidissement seulement - Refroidissement et chauffage - Refroidissement par air - Refroidissement par eau - Puisance de chauffage kW Performance énergétique en mode de chauffage A: écôneore G: peu écôneore	←
Bruit (dB(A) re 1 pW) Une fiche d'information détaillée figure dans la brochure
Norme EN 14511 Climatisationur directive《étiquettage énergétique》2002/31/CE

10. PANNES :

Les cas suivants ne sont pas toujours des dysfonctionnements.

Vérifier avant de contacter le service après-vente.

Problème	Analyse
Ne fonctionne pas	- Le disjoncteur ou le fusible est grillé. - Patientez 3 minutes et rallumez l'appareil. Il se peut que le disjoncteur empêche l'appareil de fonctionner. - Les piles de la télécommande sont déchargées. - La fiche n'est pas branchée correctement.
Fonctionne seulement quelques instantss	- Si la température régée est proche de la température ambiente, vous pouvez diminuer la température régée. - Sortie d'air obturée par un obstacle. Retirez cet obstacle.
Fonctionne mais ne refroidit pas	- Porte ou fenêtre ouverte. - Un autre apparéil de chauffage fonctionne (chauffage, lampe, etc.). - Le filtrtre à air est sale. Nettoyez-le. - Sortie ou admission d'air colmatée. - Température régée excessive.
Ne fonctionne pas et le tímoin d'eau s'allume.	- Vidangez l'eau dans un écipient au moyen du tuyau de vidange situé au dos de l'appareil. Si l'appareil ne fonctionne toujours pas, consultez un technicien qualifié.

11. Garantie :

Cet appareil est garanti 2 ans.

Ce logo apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet rentre dans le cadre de la directive 2002/96/CE du 27 janvier 2003, relative aux déchets d'équipements électriques et électroniques (DEEE).

• La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit.
• Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés.
• En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.
• Vous avez l'obligation d'utiliser les systèmes de collecte sélective mis à votre disposition.

Importé par ALTH S. A. S., 12 RUE JULES FERRY, 93110 ROSNY SOUS BOIS, FRANCE
