| Type de produit | Débroussailleuse thermique |
|---|---|
| Caractéristiques techniques principales | Moteur 2 temps, 25,4 cc |
| Alimentation électrique | Thermique (essence) |
| Dimensions approximatives | Longueur : 1,8 m |
| Poids | 5,4 kg |
| Compatibilités | Accessoires compatibles : lames, fils de coupe |
| Type de batterie | Non applicable (moteur thermique) |
| Tension | Non applicable (moteur thermique) |
| Puissance | 0,75 kW |
| Fonctions principales | Débroussaillage, coupe d'herbes et de broussailles |
| Entretien et nettoyage | Vérifier régulièrement le filtre à air, nettoyer la bougie, changer l'huile moteur |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange, réparabilité élevée |
| Sécurité | Port de lunettes de protection, gants et casque recommandés lors de l'utilisation |
| Informations générales utiles | Garantie de 2 ans, manuel d'utilisation inclus |
FOIRE AUX QUESTIONS - BCX2500 MAKITA
Comment démarrer le MAKITA BCX2500 ?
Pour démarrer le MAKITA BCX2500, assurez-vous que le réservoir de carburant est plein et que le mélange essence-huile est correct. Appuyez sur le bouton d'amorçage plusieurs fois, puis tirez doucement sur la corde de démarrage jusqu'à sentir une résistance. Tirez ensuite fermement pour démarrer le moteur.
Que faire si le moteur ne démarre pas ?
Vérifiez d'abord le niveau de carburant et assurez-vous que le mélange est correct. Assurez-vous également que la bougie d'allumage est propre et en bon état. Si le problème persiste, vérifiez les filtres à air et à carburant.
Comment entretenir le MAKITA BCX2500 ?
Pour entretenir le MAKITA BCX2500, nettoyez régulièrement le filtre à air, remplacez la bougie d'allumage tous les 50 heures d'utilisation, et vérifiez le niveau d'huile. De plus, nettoyez la lame après chaque utilisation et vérifiez l'état général de l'appareil.
Quelle est la capacité du réservoir de carburant ?
Le MAKITA BCX2500 a une capacité de réservoir de carburant de 0,5 litre.
Que faire si la lame ne coupe pas correctement ?
Si la lame ne coupe pas correctement, vérifiez qu'elle est bien affûtée et qu'elle n'est pas endommagée. Assurez-vous également que la vitesse de rotation est correcte et que la lame est correctement montée.
Comment remplacer la lame du MAKITA BCX2500 ?
Pour remplacer la lame, débranchez l'appareil et retirez le couvercle de protection. Utilisez une clé pour desserrer le boulon de la lame, retirez la lame usagée et installez la nouvelle lame en veillant à bien la fixer.
Quelles sont les précautions de sécurité à prendre lors de l'utilisation ?
Lors de l'utilisation du MAKITA BCX2500, portez toujours des lunettes de protection, des gants et des chaussures robustes. Évitez de porter des vêtements amples et assurez-vous de travailler dans une zone dégagée. Ne jamais utiliser l'appareil sous la pluie ou dans des conditions humides.
Où trouver des pièces de rechange ?
Les pièces de rechange pour le MAKITA BCX2500 peuvent être trouvées chez les revendeurs agréés Makita ou sur leur site web officiel. Vous pouvez également consulter des magasins de bricolage spécialisés.
Questions des utilisateurs sur BCX2500 MAKITA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Débroussailleuse au format PDF gratuitement ! Retrouvez votre notice BCX2500 - MAKITA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BCX2500 de la marque MAKITA.
MODE D'EMPLOI BCX2500 MAKITA
Dispositif de démarrage, bride de protection du réservoir

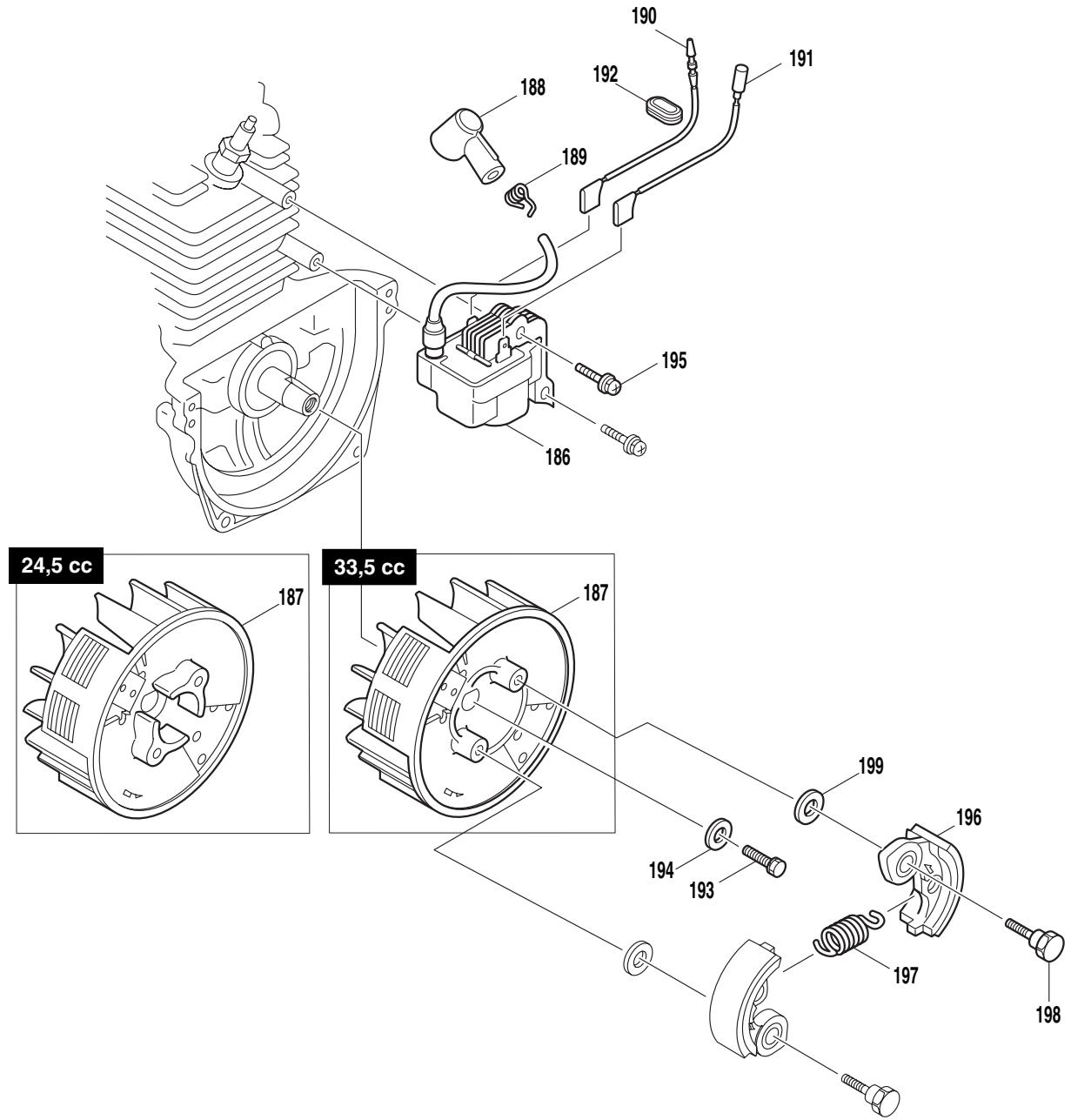

Bobine d'allumage, volant, embrayage
Bobine d'allumage, volant, embrayage
| BCX2500 BCX2510 BCX3400 BCX3410 | Bezeichnung | Spezifikation Specification | Description | Désignation | Denominación | |||||
| Seite / Page | Pos. | BCX2500 | BCX2510 | BCX3400 | Teil-Nr. Part No. No. de pièce No. de pieza | Hinweise Notes Renseign. Nota | ||||
| 9 | 186 | 1 | 1 | 367 701 201 | ZUNDANKER | IGNITION COIL | BOBINE D'ALLUMAGE | |||
| 9 | 186 | 1 | 1 | 388 700 101 | ZUNDANKER | IGNITION COIL | ||||
| 9 | 187 | 1 | 1 | 367 700 102 | POLRAD | FLYWHEEL | VOLANT | |||
| 9 | 187 | 1 | 1 | 388 700 102 | POLRAD | FLYWHEEL | ||||
| 9 | 188 | 1 | 1 | 1 | 367 750 010 | ZUNDKERZENSTECKER | PLUG CAP | COSSE DE BOUGIE | ||
| 9 | 189 | 1 | 1 | 1 | 377 400 993 | FEDER | PLUG CAP SPRING | RESSORT | ||
| 9 | 190 | 1 | 1 | 1 | 388 700 300 | KABEL KPL. | WIRE COMPLETE | CABLE COMPLET | ||
| 9 | 191 | 1 | 1 | 1 | 367 701 800 | KABEL KPL. | WIRE COMPLETE | CABLE COMPLET | ||
| 9 | 192 | 1 | 1 | 1 | 374 750 030 | GUMMITÜLLE | GROMMET | GAIN CAOUTCHOUC | ||
| 9 | 193 | 1 | 1 | 1 | 367 130 616 | BOLZEN | BOLT ASS'Y | GOUPIILLE | ||
| 9 | 194 | 1 | 1 | 1 | 381 120 600 | SCHIEBE | WASHER | RONDELLE | ||
| 9 | 195 | 2 | 2 | 2 | 367 004 992 | SCHRAUBE KPL. | M4X20 | SCREW ASS'Y | VIS CPL. | |
| 9 | 196 | 2 | 2 | 367 850 000 | FLIEHGEWICHT | CLUTCH SHOE | POIDS DE REGULATION | |||
| 9 | 196 | 2 | 2 | 367 800 301 | FLIEHGEWICHT | CLUTCH SHOE | ||||
| 9 | 197 | 1 | 1 | 367 850 010 | ZUGFEDER | SPRING | RESSORT | |||
| 9 | 197 | 1 | 1 | 367 800 302 | ZUGFEDER | CLUTCH SPRING | ||||
| 9 | 198 | 2 | 2 | 367 850 020 | SCHRAUBE | CLUTCH BOLT | RESORT | |||
| 9 | 198 | 2 | 2 | 374 850 000 | SCHRAUBE | CLUTCH BOLT | ||||
| 9 | 199 | 2 | 2 | 367 850 030 | SCHIEBE | WASHER | RONDELLE | |||
| 9 | 199 | 2 | 2 | 367 008 980 | SCHIEBE | WASHER | ||||
BCX2500
BCX2510
BCX3400
BCX3410
Abdeckhaube
Cylinder cover
Capot
Tapa cubertora
24,5 cc
33,5 cc
| BCX2500 BCX2510 BCX3400 BCX3410 | ||||||||||||
| Seite / Page | Pos. | BCX2500 | BCX2510 | BCX3400 | BCX3410 | Teil-Nr. Part No. No. de piece No. de pieza | Hinweise Notes Renseign. Nota | Bezeichnung | Spezifikation Specification | Description | Désignation | Denominación |
| 10 | 200 | 1 | 1 | 367 255 008 | ABDECKHAUBE | CYLINDER COVER | CAPOT | TAPA CUBERTORA | ||||
| 10 | 200 | 1 | 1 | 374 355 008 | ABDECKHAUBE | CYLINDER COVER | CAPOT | TAPA CUBERTORA | ||||
| 10 | 201 | 2 | 2 | 367 360 510 | SCHRAUBE KPL. | SCREW ASS'Y | VIS CPL. | TORNILLO CPL. | ||||
| 10 | 201 | 2 | 2 | 367 005 937 | SCHRAUBE KPL. | M5X12 | SCREW ASS'Y | VIS CPL. | TORNILLO CPL. | |||
| 10 | 202 | 2 | 2 | 367 360 416 | SCHRAUBE | M4X16 | SCREW | VIS | TORNILLO | |||
| 10 | 202 | 1 | 1 | 367 005 937 | SCHRAUBE KPL. | M5X12 | SCREW ASS'Y | VIS CPL. | TORNILLO CPL. | |||
| 10 | 203 | 1 | 1 | 367 750 000 | KERZENABDECKUNG | PLUG COVER | COUVERCLE P. BOUGIE | TAPA DE BUJÍA | ||||
| 10 | 203 | 1 | 1 | 367 550 050 | KERZENABDECKUNG | PLUG COVER | COUVERCLE P. BOUGIE | TAPA DE BUJIA | ||||
| 10 | 204 | 1 | 1 | 1 | 1 | 374 605 998 | KLEMMSCHELLE | CLAMP | COLLIER DE SERRAGE | ABRAZADERA DE SUJEÇÃO | ||
| 10 | 214 | 1 | 1 | 367 059 921 | SCHRAUBE | M5X8 | SCREW | VIS | TORNILLO | |||
BCX2500
BCX2510
BCX3400
BCX3410

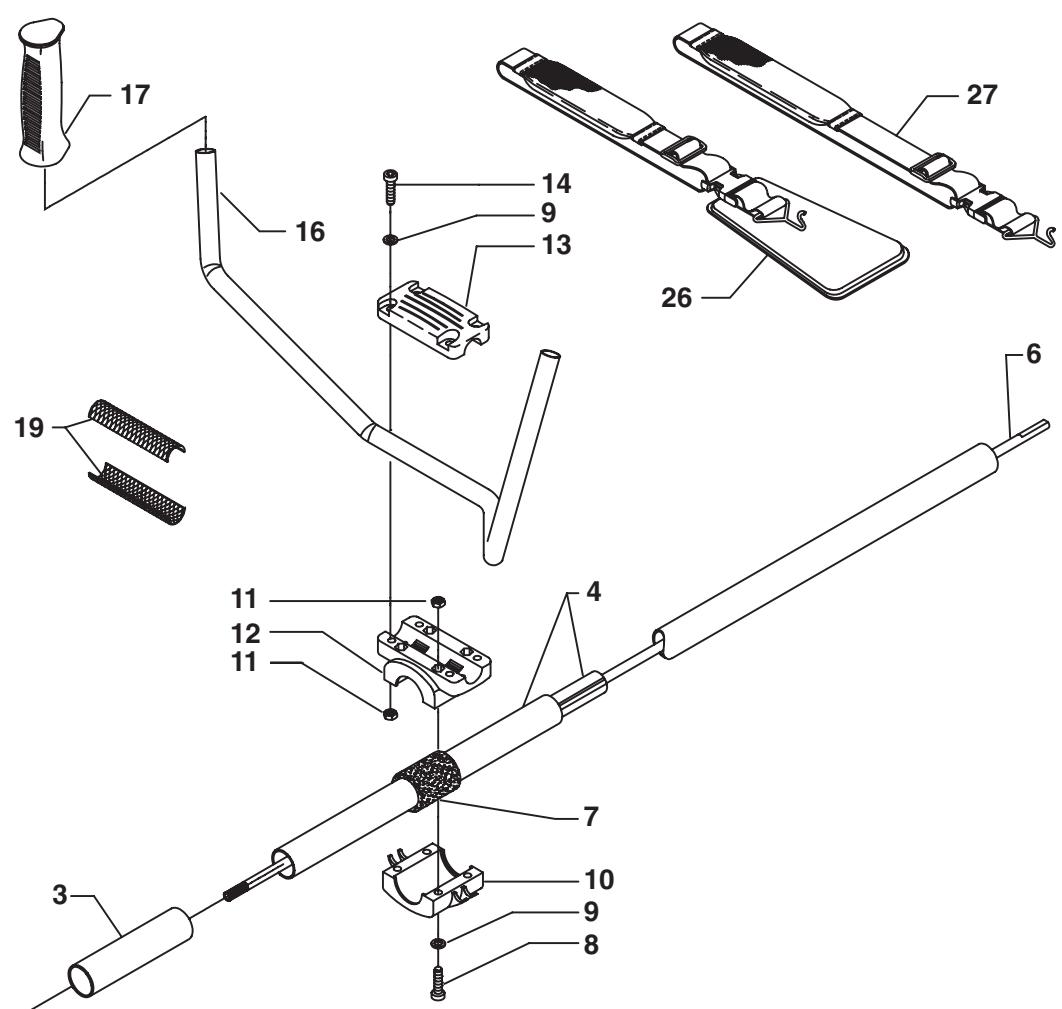

Tube principal, poignée
Tube principal, poignée
24,5 cc
| BCX2500 BCX2510 BCX3400 BCX3410 | Teil-Nr. Part No. No. de piece No. de pieza | Hinweise Notes Renseign. Nota | Bezeichnung | Spezifikation Specification | Description | Désignation | Denominación | |||||
| Seite / Page | Pos. | BCX2500 | BCX2510 | BCX3400 | ||||||||
| 11 | 1 | 2 | 365 540 690 | Ring | Ring | Joint | Anillo | |||||
| 11 | 2 | 1 | 1 | 365 750 920 | Gurtaufnahme kpl. | Harness attachment cpl. | Attache de bretelle cpl. | Sujeción cpl. | ||||
| 11 | 3 | 1 | 365 571 130 | Hülse | Sleeve | Douille | Casquillo | |||||
| 11 | 3 | 1 | 365 571 140 | Hülse | Sleeve | Douille | Casquillo | |||||
| 11 | 4 | 1 | 1 | 365 752 770 | Hauptrohr kpl. | Main tube, cpl. | Tube principal cpl. | Tubo principal cpl. | ||||
| 11 | 6 | 1 | 1 | 365 391 860 | Hauptwelle | Transmission shaft | Arbre de transmission | Arbol de transmisión | ||||
| 11 | 7 | 1 | 1 | 365 544 210 | Puffer | Buffer | Amortisseur | Tope | ||||
| 11 | 8 | 4 | 365 308 100 | Schraube | Screw | Vis | Tornillo | |||||
| 11 | 9 | 8 | 365 900 400 | Scheibe | Disc | Disque | Disco | |||||
| 11 | 10 | 1 | 365 542 430 | Klemmblock | Clamping piece | Piège intercalaire | Reten | |||||
| 11 | 11 | 8 | 365 601 300 | Mutter | Nut | Ecrou | Tuerca | |||||
| 11 | 12 | 1 | 365 542 440 | Klemmblock | Clamping piece | Piège intercalaire | Reten | |||||
| 11 | 13 | 1 | 365 542 450 | Griffschelle | Handle bracket | Collier de poignée | Abrazadora del asa | |||||
| 11 | 14 | 4 | 365 306 300 | Schraube | Screw | Vis | Tornillo | |||||
| 11 | 16 | 1 | 365 570 670 | Griffrohr | Handle | Poignée | Mango | |||||
| 11 | 17 | 1 | 365 543 490 | Handgriff, links | Handle, left | Poignée, gauche | Mango, izqu. | |||||
| 11 | 19 | 2 | 365 511 030 | Unterlage für Griffrohr | Handle sleeve | Support pour tube de poignée | Base para el mango | |||||
| 11 | 20 | 1 | 365 543 390 | Klemmblock | Clamping piece | Piège intercalaire | Reten | |||||
| 11 | 22 | 4 | 365 907 800 | Scheibe | Disc | Disque | Disco | |||||
| 11 | 23 | 4 | 365 306 200 | Schraube | Screw | Vis | Tornillo | |||||
| 11 | 24 | 4 | 365 601 000 | Mutter | Nut | Ecrou | Tuerca | |||||
| 11 | 25 | 1 | 365 724 570 | Handgriff kpl. | Handle cpl. | Poignée cpl. | Mango cpl. | |||||
| 11 | 26 | 1 | 365 751 620 | Schultergurt mit Hüftschutz | Shoulder harness with hip guard | Courroie d'épaule avec protège-hanche | Bandolera con protección de cada | |||||
| 11 | 27 | 1 | 365 751 580 | Schultergurt | Shoulder harness | Bretelle | Harness | |||||
BCX2500
BCX2510
BCX3400
BCX3410
Tube principal, poignée
Tube principal, poignée
33,5 cc
| BCX2500 BCX2510 BCX3400 BCX3410 | Bezeichnung | Spezifikation Specification | Description | Désignation | Denominación | |||||
| Seite / Page | Pos. | BCX2500 | BCX2510 | BCX3400 | Teil-Nr. Part No. No. de pièce No. de pieza | Hinweise Notes Renseign. Nota | ||||
| 12 | 1 | 1 | 1 | 365 751 300 | Kupplungstrommel kpl. | Clutch drum cpl. | Tambour cpl. | |||
| 12 | 2 | 1 | 1 | 365 120 070 | Sicherungsgring | Snap ring | ||||
| 12 | 3 | 2 | 2 | 365 270 240 | Kugellager | Ball bearing | ||||
| 12 | 4 | 1 | 1 | 365 120 020 | Scheibe | Disc | ||||
| 12 | 5 | 1 | 1 | 365 480 600 | Kupplungsgehäuse kpl. | Clutch case assy. | ||||
| 12 | 6 | 4 | 4 | 365 900 100 | Scheibe | Disc | ||||
| 12 | 7 | 4 | 4 | 365 300 900 | Schraube | Screw | ||||
| 12 | 8 | 1 | 1 | 365 541 260 | Flansch | Flange | ||||
| 12 | 9 | 1 | 1 | 365 480 610 | Klemmschale oben | Top clamping sleeve | ||||
| 12 | 10 | 1 | 1 | 365 480 620 | Klemmschale darüber | Bottom clamping sleeve | ||||
| 12 | 11 | 2 | 2 | 365 303 800 | Schraube | Screw | ||||
| 12 | 12 | 2 | 2 | 365 601 000 | Mutter | Nut | ||||
| 12 | 13 | 1 | 365 571 150 | Hülse | Sleeve | |||||
| 12 | 14 | 5 | 5 | 365 751 640 | Wellenlager kpl. | Shaft bearing, cpl. | ||||
| 12 | 15 | 1 | 1 | 365 750 540 | Hauptrohr kpl. | Main tube, cpl. | ||||
| 12 | 16 | 1 | 1 | 365 391 030 | Hauptwelle | Transmission shaft | ||||
| 12 | 17 | 2 | 365 540 690 | Ring | Ring | |||||
| 12 | 18 | 1 | 1 | 365 540 420 | Puffer | Buffer | ||||
| 12 | 19 | 4 | 365 308 100 | Schauba | Screw | |||||
| 12 | 20 | 8 | 365 900 400 | Scheibe | Disc | |||||
| 12 | 21 | 1 | 365 542 430 | Klemmblock | Clamping piece | |||||
| 12 | 22 | 8 | 365 601 300 | Mutter | Nut | |||||
| 12 | 23 | 1 | 365 542 440 | Klemmblock | Clamping piece | |||||
| 12 | 24 | 1 | 365 542 450 | Griffschelle | Handle bracket | |||||
| 12 | 25 | 4 | 365 306 300 | Schauba | Screw | |||||
| 12 | 27 | 1 | 365 570 670 | Griffrohr | Handle | |||||
| 12 | 28 | 1 | 365 543 490 | Handgriff, links | Handle, left | |||||
| 12 | 30 | 2 | 365 511 030 | Unterlage für Griffrohr | Handle sleeve | |||||
| 12 | 31 | 1 | 365 543 390 | Klemmblock | Clamping piece | |||||
| 12 | 33 | 4 | 365 907 800 | Scheibe | Disc | |||||
| 12 | 34 | 4 | 365 306 200 | Schauba | Screw | |||||
| 12 | 35 | 4 | 365 601 000 | Mutter | Nut | |||||
| 12 | 36 | 1 | 365 724 570 | Handgriff kpl. | Handle cpl. | |||||
| 12 | 37 | 1 | 365 750 920 | Gurtaufnahme kpl. | Harness attachment cpl. | |||||
| 12 | 38 | 1 | 365 751 620 | Schultergurt mit Hüftschutz | Shoulder harness with hip guard | |||||
| 12 | 39 | 1 | 365 751 580 | Schultergurt | Shoulder harness | |||||
BCX2500
BCX2510
BCX3400
BCX3410

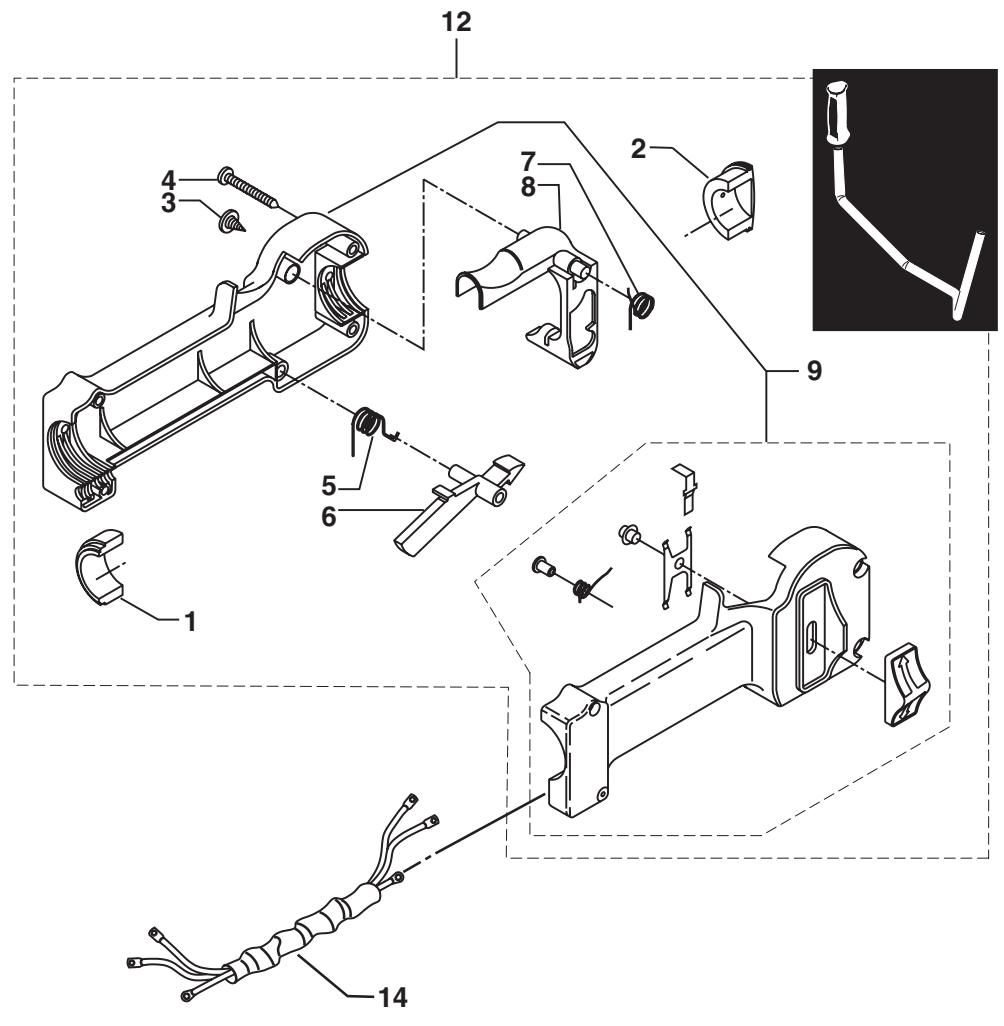

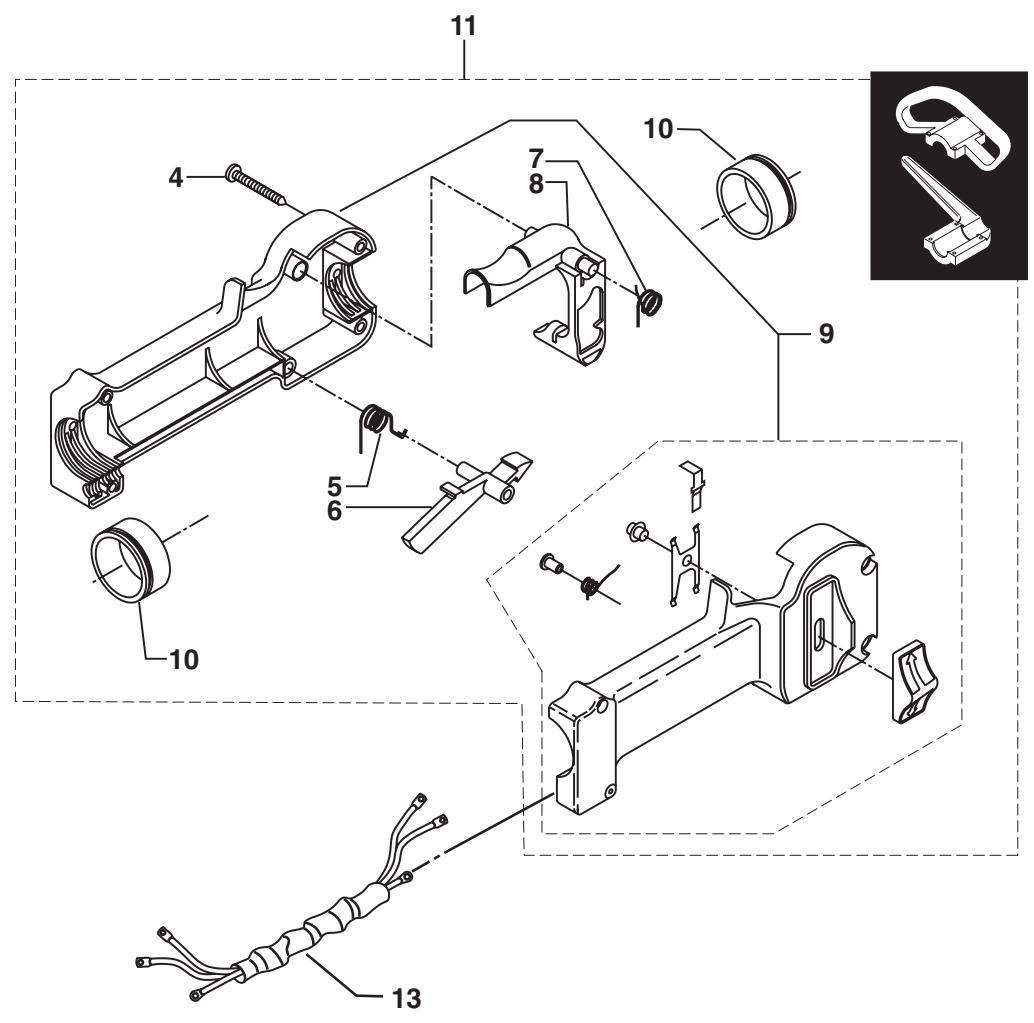

Lever de réglage
Lever de réglage
Botón de mando
| BCX2500 BCX2510 BCX3400 BCX3410 | ||||||||||||
| Seite / Page | Pos. | BCX2500 | BCX2510 | BCX3400 | BCX3410 | Teil-Nr. Part No. No. de piece No. de pieza | Hinweise Notes Renseign. Nota | Bezeichnung | Spezifikation Specification | Description | Désignation | Denominación |
| 13 | 1 | 2 | 2 | 365 541 430 | Klemmschale | Clamping sleeve | Coquille de serrage | Bandeja de sujeción | ||||
| 13 | 2 | 2 | 2 | 365 541 440 | Verschlusschale | End sleeve | Coquille de fermeture | Bandeja de cierre | ||||
| 13 | 3 | 1 | 1 | 365 306 500 | Schraube | Screw | Vis | Tornillo | ||||
| 13 | 4 | 4 | 4 | 4 | 4 | 365 308 600 | Schraube | Screw | Vis | Tornillo | ||
| 13 | 5 | 1 | 1 | 1 | 1 | 365 180 230 | Schenkelfeder für Sperrtaste | Spring | Ressort | Muelle | ||
| 13 | 6 | 1 | 1 | 1 | 1 | 365 541 410 | Sperrtaste | Lock button | Touch de blocage | Tecla de bloqueo | ||
| 13 | 7 | 1 | 1 | 1 | 1 | 365 180 220 | Feder für Gashebel | Spring | Ressort | Muelle | ||
| 13 | 8 | 1 | 1 | 1 | 1 | 365 541 400 | Gashebel | Throttle lever | Levier d'accelérration | Accelerador | ||
| 13 | 9 | 1 | 1 | 1 | 1 | 365 750 890 | Griffhälffe links und rechts | Handle half, left and right | Demi-poignée, gauche et droite | Semi-mango, izquierda y derecha | ||
| 13 | 10 | 2 | 365 541 450 | Klemmring | Clamping ring | Anneau de serrage | Anillo de sujeción | |||||
| 13 | 10 | 2 | 365 544 220 | Klemmring | Clamping ring | Anneau de serrage | Anillo de sujeción | |||||
| 13 | 11 | 1 | 1 | 365 721 440 | Gasgriff kpl. | Operating lever assy. | Levier de réglage, cpl. | Botón de mando, cpl. | ||||
| 13 | 12 | 1 | 365 725 270 | Gasgriff kpl. | Operating lever assy. | Levier de réglage, cpl. | Botón de mando, cpl. | |||||
| 13 | 12 | 1 | 365 721 450 | Gasgriff kpl. | Operating lever assy. | Levier de réglage, cpl. | Botón de mando, cpl. | |||||
| 13 | 13 | 1 | 1 | 365 752 380 | Gaszug kpl. | Bowden cable cpl. | Dispositif de tirage, cpl. | Tracción Bowden, cpl. | ||||
| 13 | 14 | 1 | 1 | 365 752 430 | Gaszug kpl. | Bowden cable cpl. | Dispositif de tirage, cpl. | Tracción Bowden, cpl. | ||||
BCX2500
BCX2510
BCX3400
BCX3410
Capot de protection, réduct. angulaire
Capot de protection, réducteur angulaire
| Zeichenerkläufigung | Key to symbols | Légende | Explicación de síbolos | |
| 199999920000002003.04TI 2003/07Acc.=mCorr. | Produktion bis Serien-Nr.Neues Teil ab Serien-Nr.Neues Teil ab Jahr / MonatSiehe Technische Information Jahr / Nr.Zubehör (nicht im Lieferumfang)Keine Serienausführung, jedoch verwendbarBeinhaltet Positions-Nr.MeterwareDruckfehlherberichtigung | Production to serial numberNew part from serial numberNew part from Year / MonthSee Technical Information Year / No.Accessories (not included in the delivery inventory)No standard execution, may be usedContains item numberSold by the meterError correction | Production jusqu'à n° de sérieNouveau pièce à partir du n° de sérieNouveau pièce à partir de année / moisVoir information technique année / n°Accessoires (non compris dans la livraison)Aucune exécut. en série, cependant utilisablecontient n° de numéroAu mètreRectification d'erreurs | Producción hasta N° de sériePieza nueva a partir de N° de sériePieza nueva a partir de año / mesVéase inform. técnico año / N°Accesorios (no incluido en la extension del suministro)No es de series, pero sirveContiene pos N°Por metroFe de erratas |
| Änderungen vorbehalten | Specifications subject to change without notice | Changements sanas préavis | Mejoras constructivas sin previo avis |
